Эффективный солнечный водонагреватель своими руками

[vadimKa]

В домашнем хозяйстве постоянно, для разных целей, нужна теплая вода. Обычно, для ее подогрева используются электрические нагреватели или газовые колонки. Применение для этого солнечной энергии позволяет значительно сократить ежемесячные расходы. Коллектор необходимого размера обеспечивает горячей водой семью из нескольких человек, позволяя сэкономить сотни рублей.

Для изготовления нагревателя подойдут конструкции и материалы, которые сможет найти в своем хозяйстве любой мастер. Последовательность изготовления нагревателя такова:

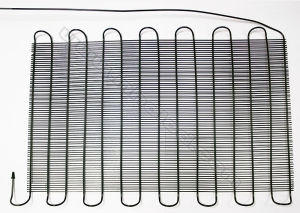

1. Найти заднюю панель старого холодильника, а именно, его змеевик,

2. Промыть змеевик при помощи проточной воды, чтобы удалить остатки фреона и других технических наполнителей,
3. Заготовить деревянные рейки квадратного профиля для формирования каркаса,

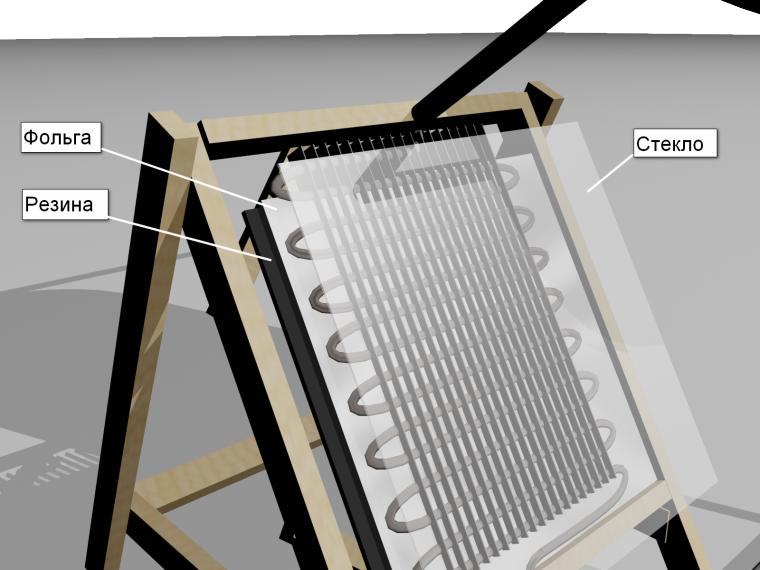

4. Одной из деталей обогревателя станет достаточных размеров кусок толстой резины (например, старый коврик), а также лист стекла, который будет покрывать всю конструкцию,
5. Рейки сбить таким образом, чтобы они вмещали резиновый лист и змеевик. С нижней стороны рамы прибить ребра жесткости,
6. Пропилить в собранной рамке из реек пазы для входных и выходных трубок,
7. С верхней стороны резинового листа укрепить соответствующего размера лист (или несколько полос) фольги. Нижняя сторона рамки с укрепленной фольгой должна быть герметичной, чтобы исключить попадание более прохладного воздуха снизу,
8. Подвод воды к нагревателю производится посредством ПВХ-трубок необходимого диаметра. Места соединений закрепляются при помощи винтовых хомутов,
9. Змеевик жестко фиксируется в деревянной раме хомутами на шурупах,
10. Вся конструкция накрывается стеклом, которое закрепляется уголком и герметизируется по периметру,
11. Конструкция устанавливается в удобном для этого месте под углом, соответствующим перпендикуляру направления на положение солнца в полдень,
12. Рядом с нагревателем устанавливается бак большой емкости (тепловой аккумулятор). Он должен располагаться на несколько большей высоте, чем солнечный коллектор.

Для циркуляции в системе не используются электрические насосы: подача воды из нагревателя в бак происходит посредством естественной конвекции, вытесняя более теплую воду по выходной трубке и всасывая более холодную из аккумулятора тепла.

Такое устройство способно в солнечную погоду нагреть воду до 70°C.

[MaRi]

Какая идея! Неужели есть рабочие экземпляры или этотолько наметки?

[Tatty]

Так, а почему нельзя просто бак на крышу поставить и не городить колхоз такой?

[Mesch]

@Tatty как я понимаю, просто бак будет нагреваться дольше, поскольку в нем нет циркуляции воды, а вот эта конструкция циркуляцию подразумевает. Правда, конечно, все будет очень сильно зависеть от размера змеевика

[Света]

@Tatty , ох как я с вами согласно. Сколько сил надо тратить на такое сооружение, а эффективность небольшая!!!
