Ergolux 12 W . Почему погасла и почему мигает с выключателем с подсветкой ?

[Андрей Туманенко]

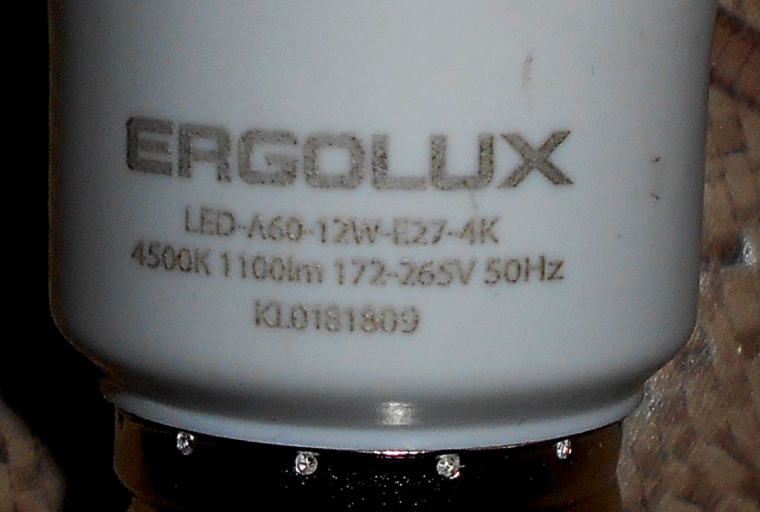

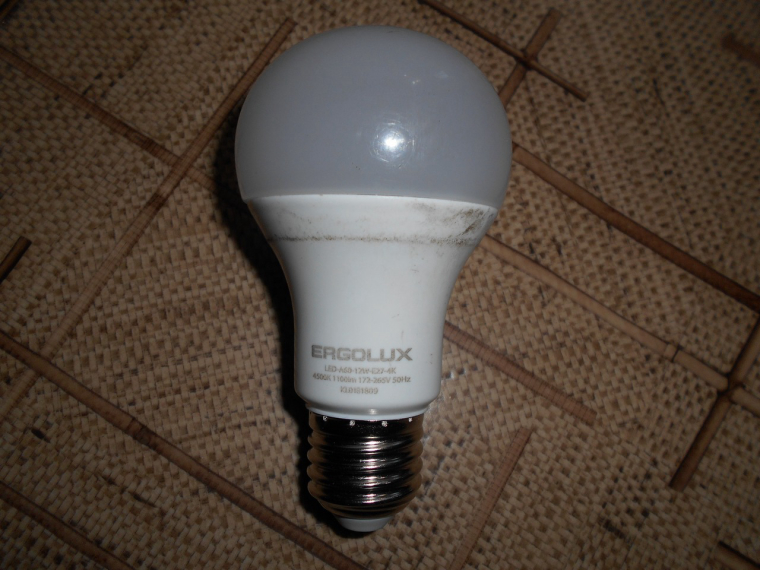

И так лампа Ergolux перестала радовать , точнее светить

разбираем

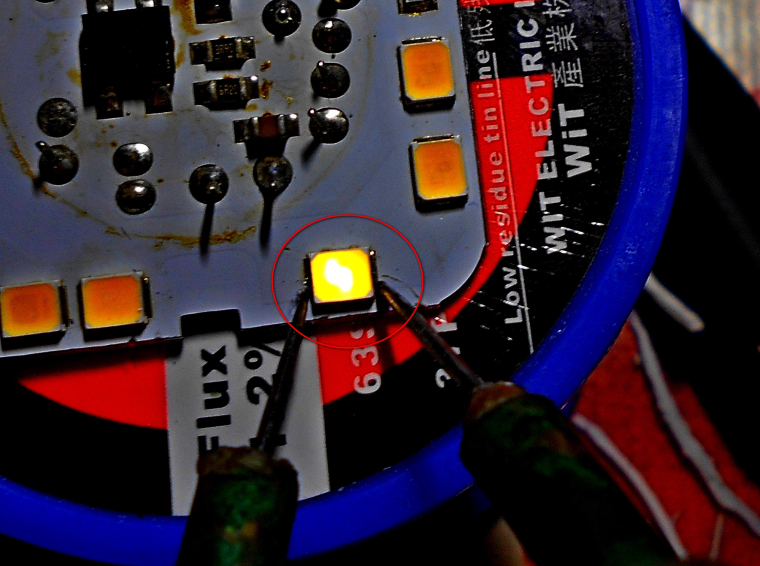

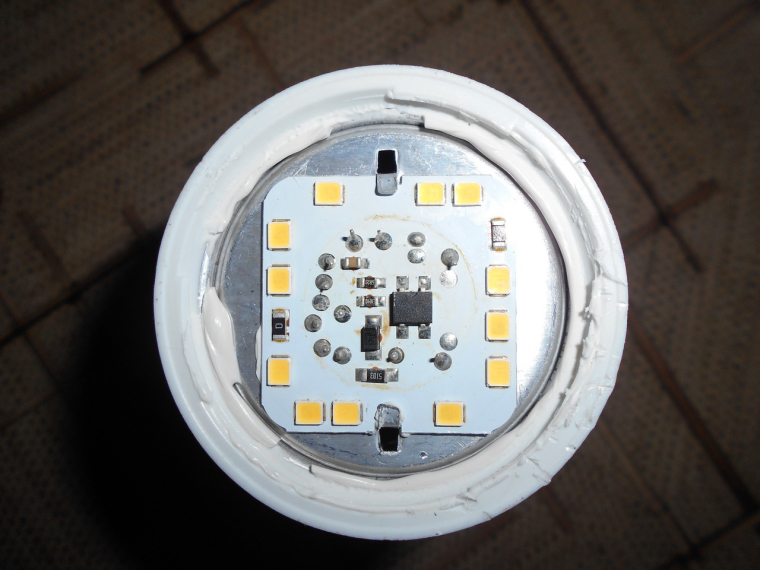

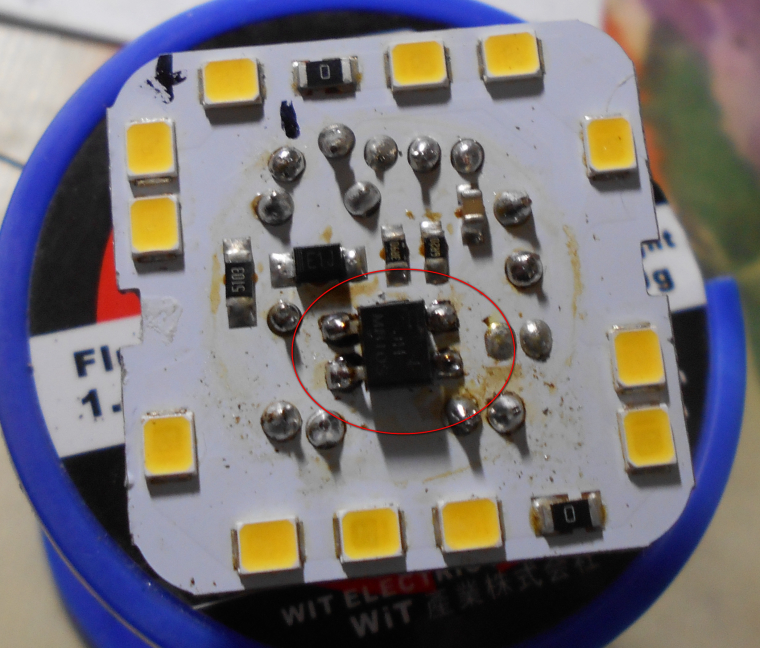

12 двухкристальных светодиодов на 6 Вольт каждый , импульсный драйвер , надежно приклеенный на герметик рассеиватель

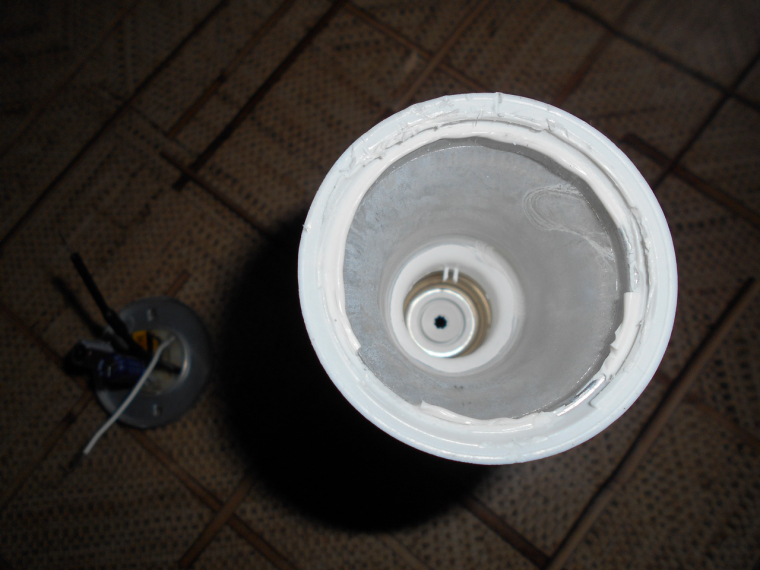

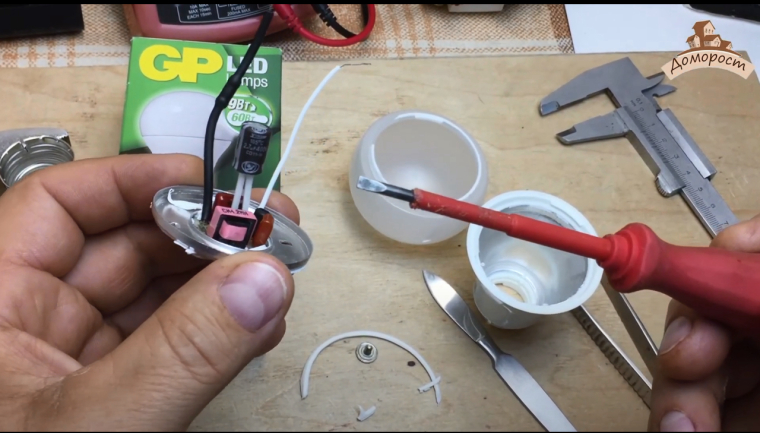

Плата просто вставлена в стакан , наверно посчитали что этого достаточно для передачи тепла .

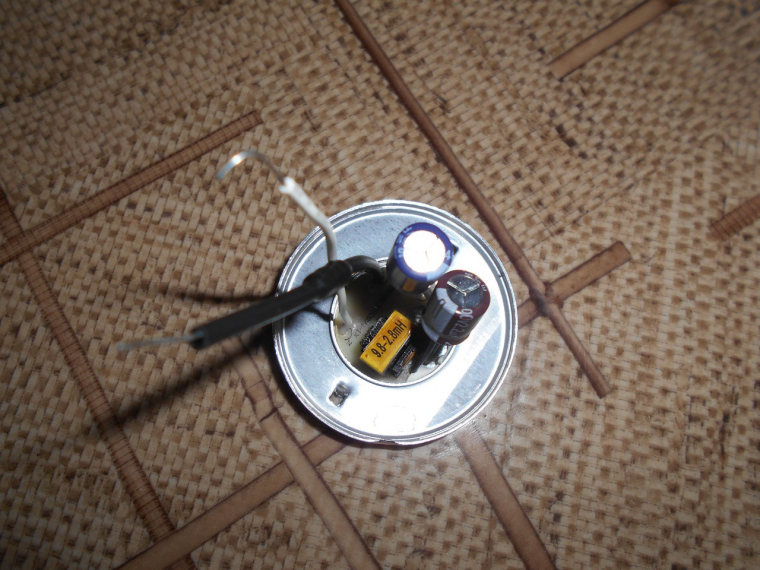

электролиты 2,2 мкф 400 Вольт

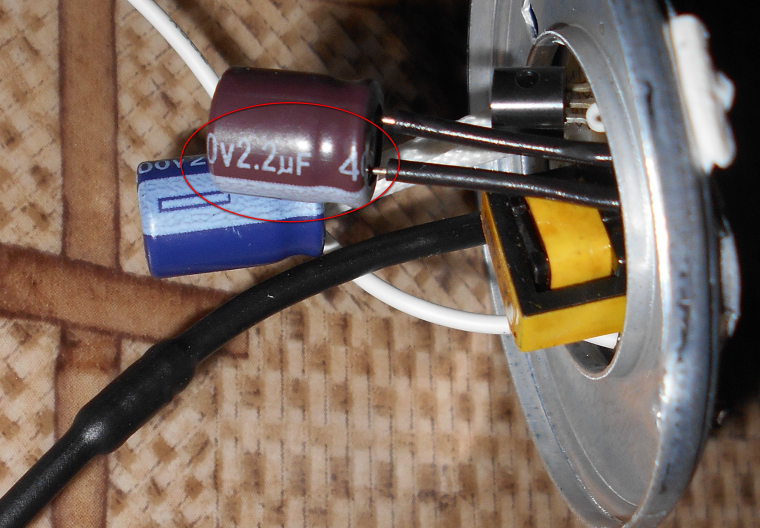

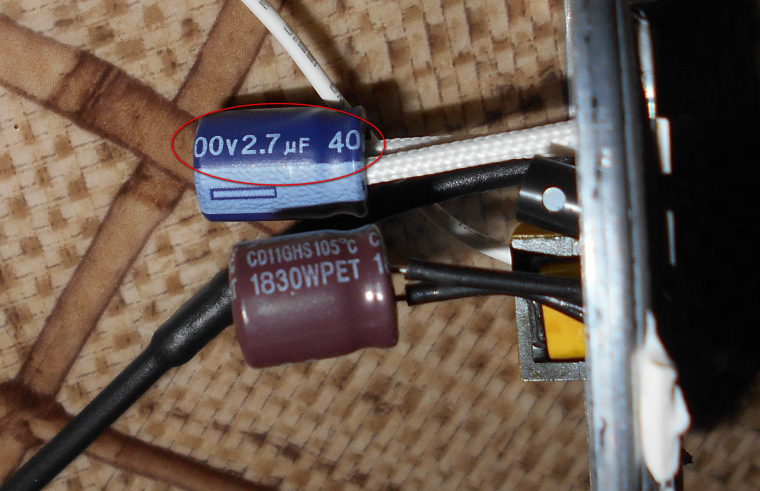

и 2,7 мкф 400 Вольт

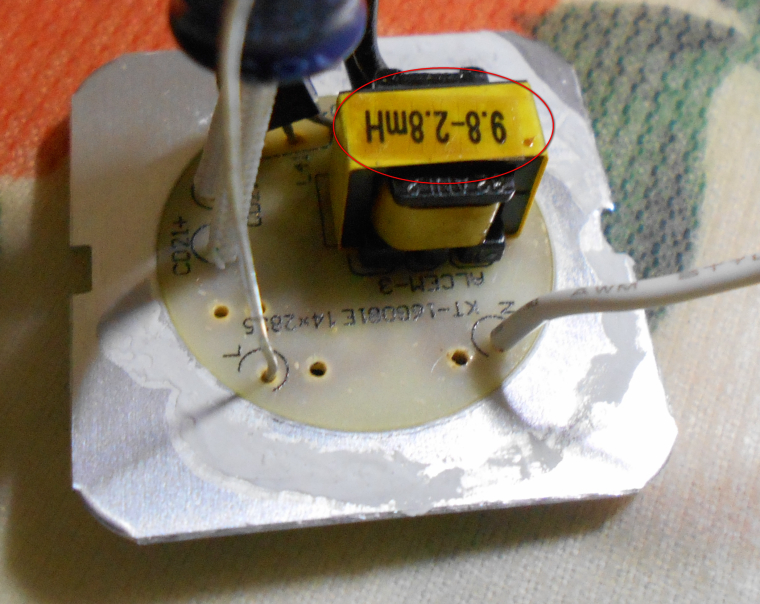

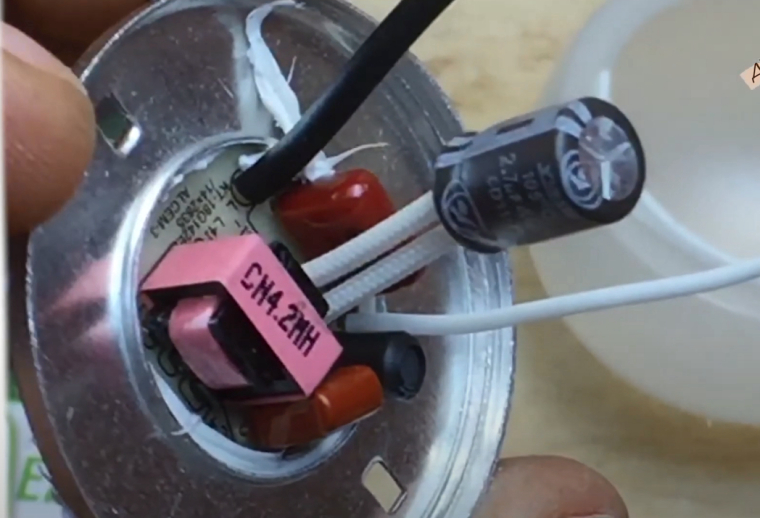

дроссель

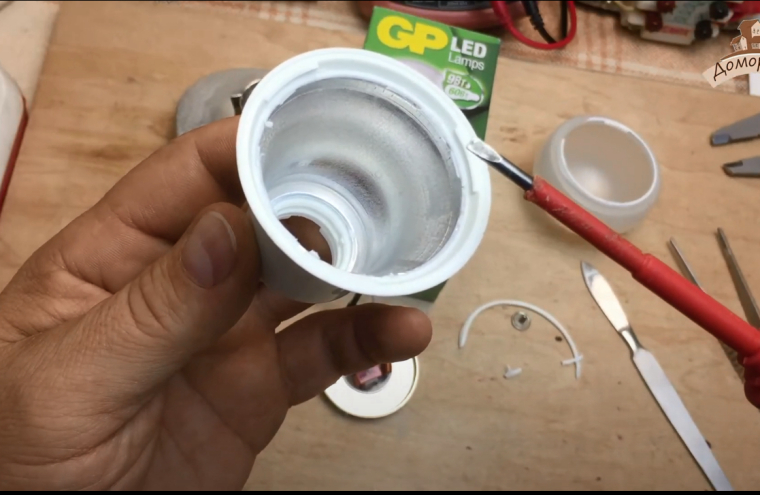

типовой корпус , с алюминиевым стаканом внутри

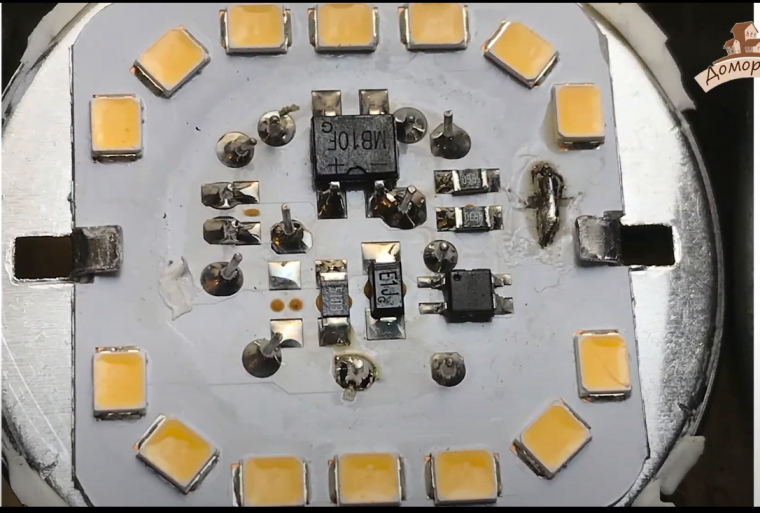

что же сгорело ? Резистор , он же предохранитель и один диод в диодном мостике . Меняю мост и резистор

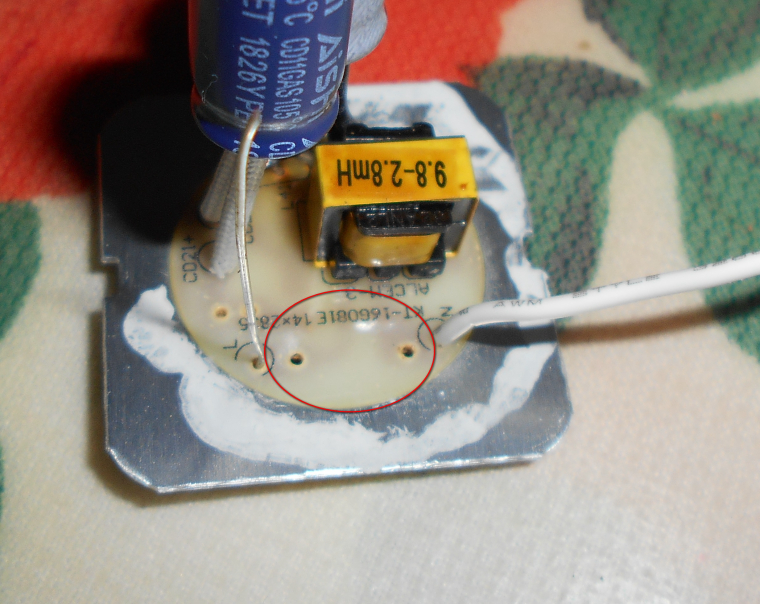

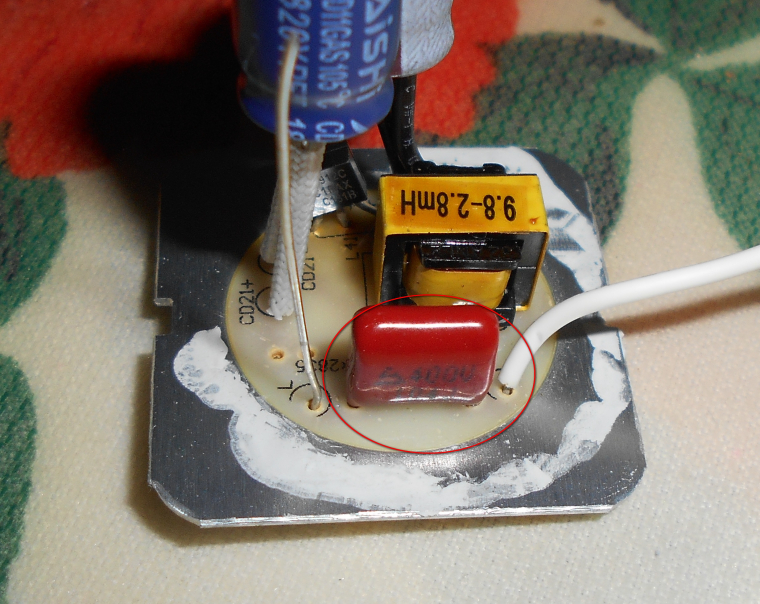

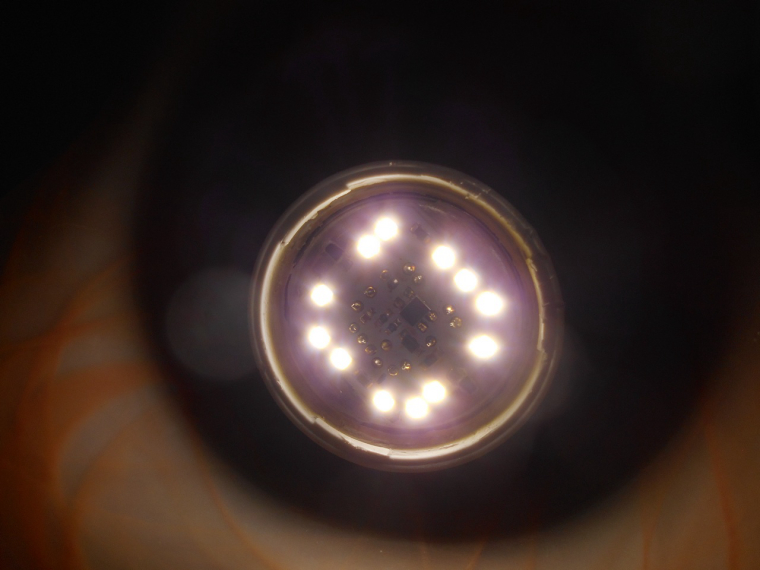

Включаю - работает ! Собираю в обратной последовательности на клей - герметик . Но еще добавляю конденсатор 100 нФ 400 Вольт . Изначально его нет , но место под него есть

именно он устанавливается для нормальной работы с выключателем с подсветкой

провод придется припаять к цоколю

ну вот собственно и все осталось приклеить рассеиватель , авось лампа еще поживет
Напряжение на выходе драйвера 73,5 Вольт . Осталось измерить ток и посчитать реальную мощность лампы . Теперь с выключателем с подсветкой гаснет полностью и не мигает ! Сомнительная такая экономия на конденсаторах 100 нФ

[Mesch]

Да не просто поживет, а поживет дольше чем было! Вы из шерпотреба сделали нормальную лампу!

[Схемотехник]

@Андрей-Туманенко
Это видимо уникальный случай, когда сгорел элемент блока питания, а не сами светодиоды.
Видимо диодный мостик совсем на пределе работал? А может температура запредельная была для него?
Эта лампочка, чем-то похожа на лампу другой фирмы, которую исследовал @Светотехника, а также @Схемотехник.

[Андрей Туманенко]

насколько я понимаю на одной и той же фабрике в Китае размещают заказы разные зарегистрированные торговые марки (бренды) . Оборудование и технология получается одинаковые. Именно поэтому некоторые лампы как под копирку при разборке , а стоить могут по разному в зависимости от раскрученности бренда. Посмотрите внимательно видео о светильнике Osram и там видно , что на драйвере какой то китайский бренд написан и их координаты в интернет. Собран от так же в Китае. Такое чувство, что кроме китайцев вообще никто и ничего делать не хочет.
https://www.youtube.com/watch?v=22IynCktRU8&feature=emb_logo

[Андрей Туманенко]

Видимо диодный мостик совсем на пределе работал? А может температура запредельная была для него?

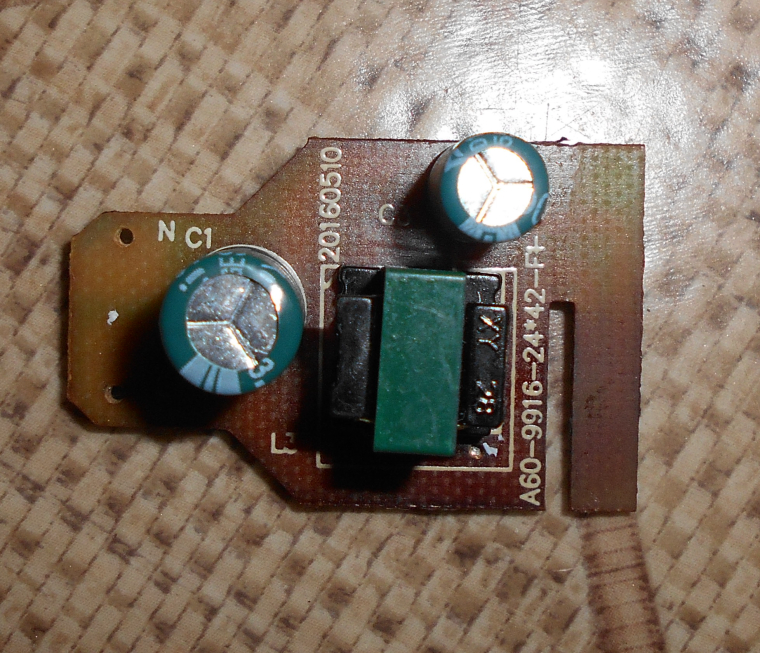

Тут сделали очень хитро ! Под светодиоды плата алюминиевая, а под драйвер стеклотекстолит. Насколько я понимаю это экономия цветного металла и нет смысла греть теплом от светодиодов элементы драйвера через общую алюминиевую плату. Более того если приличный нагрев и длительное время, то стеклотекстолит сначала темнеет , а потом постепенно даже прогорает. Тут все желтенькое красивенькое , да и лампа свежая вроде 2018 года на маркировке. Странно конечно, но в мостике всего один диод пробитый и после него (из за него ) сгорел входной резистор. Вот например потемневшая плата драйвера 2016 года
