Когда светодиодная лампа снаружи конфетка, а внутри какашка...

[ALEXLED]

Всем привет, похоже, что давно мы не разбирали светодиодные лампочки, пора исправлять ситуацию, и в этом нам поможет сгоревшая сегодня лампочка Uniel 5W. Она просто сегодня не зажглась.

Мы уже разбирали такую лампочку и там похоже был брак.

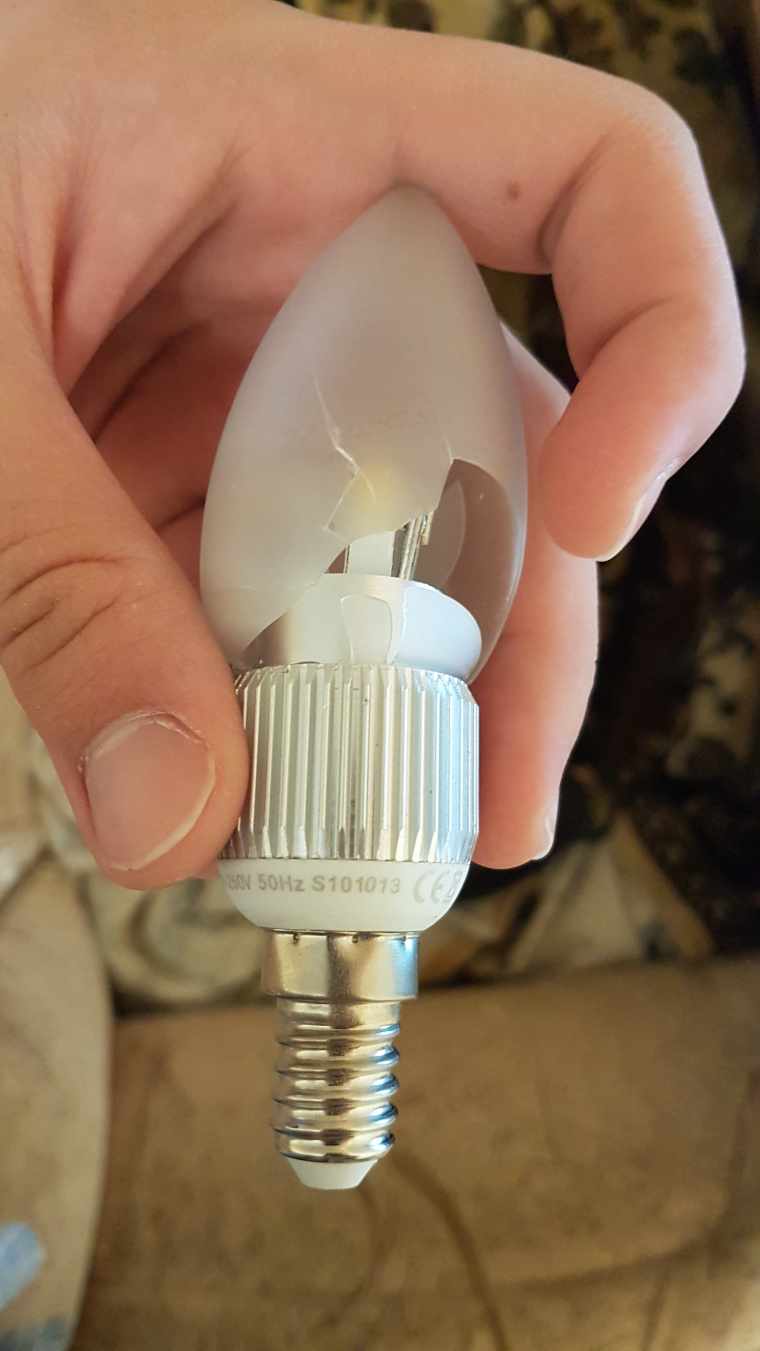

И вот, я тут поспешил снять стеклянную колбу, вспомнил как легко снялась она у первой и осталась нетронутой, тяну на себявот пара миллиметров не туда и я бы серьезно поранился, ну ладно, все обошлось.

Будьте осторожней со стеклянными изделиями!

Выкидываю осколки и включаю лампочку для проверки работоспособности... и чудо, она помигала и зажглась:

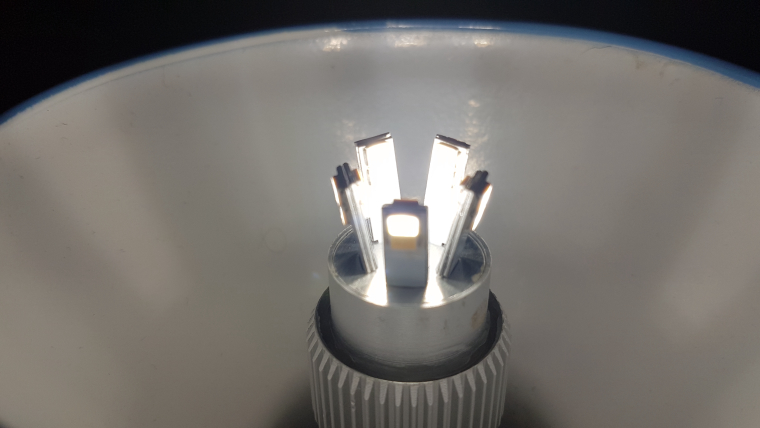

Сразу видна причина её такого поведения - перегоревшие светодиоды, у этой лампочки имеется 20 двухкристалльных светодиодов и во многих горит лишь один кристалл, а два не горят совсем. Однако один из негорящих с прогревом зажегся. Схема там значит такая: светодиоды поделены на 5 групп соединенных последовательно по 4 светодиода параллельно. И вот в одной группе сгорело 2 светодиода и в оставшихся осталось по 1 кристаллу из 2-х.
И оказывается светодиоды то испортились потому, что у них просто пропал контакт проводника с кристаллом и при надавливании отверткой начинает ненадолго работать и 2 погасший кристалл и даже нерабочие светодиоды.
В итоге лампа поработала пару минут и снова погасла, при прикосновении отверткой до светодиодов в том лепестке, где горели только два она начинала работать...
Ну что ж, хана ей, а значит рассмотрим просто драйвер и выкинем.

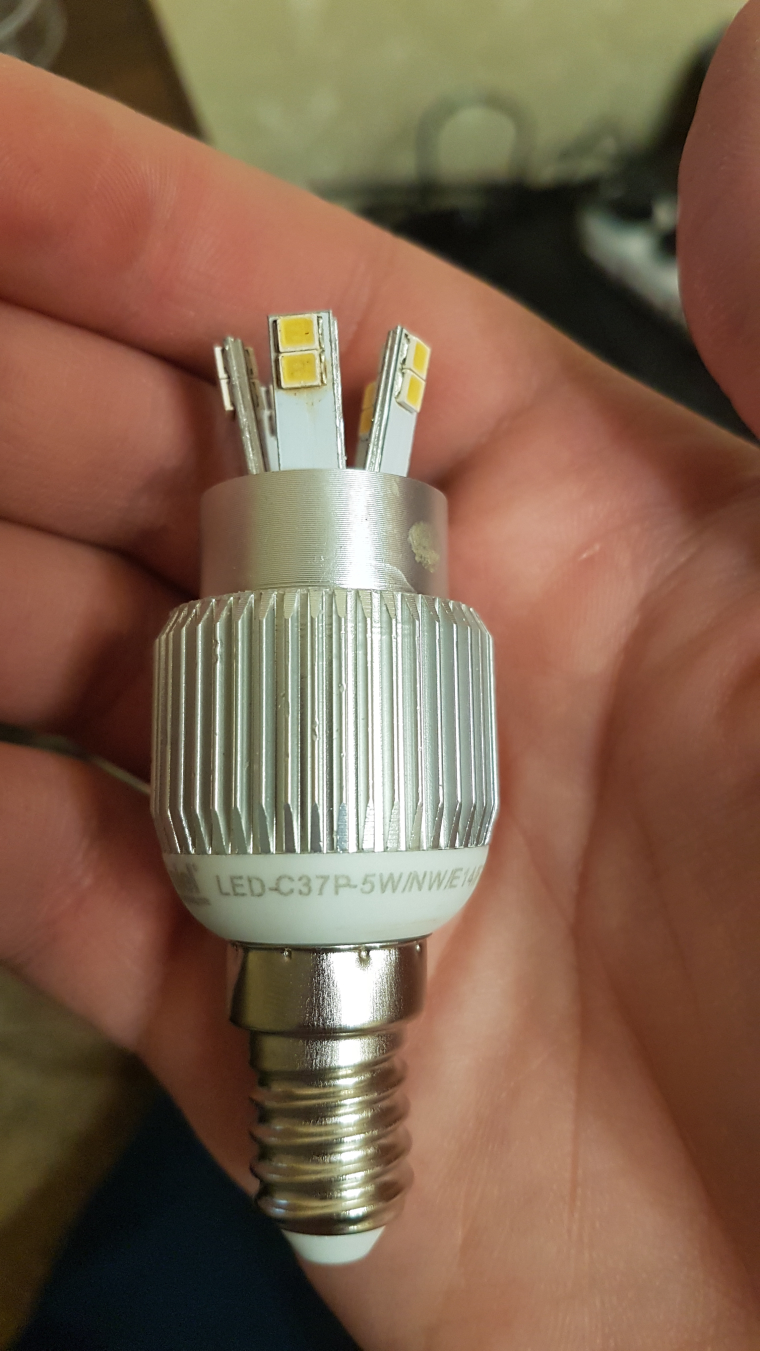

Ну и внешний вид, колба все равно утрачена, поэтому теперь лампочка выглядит вот так:

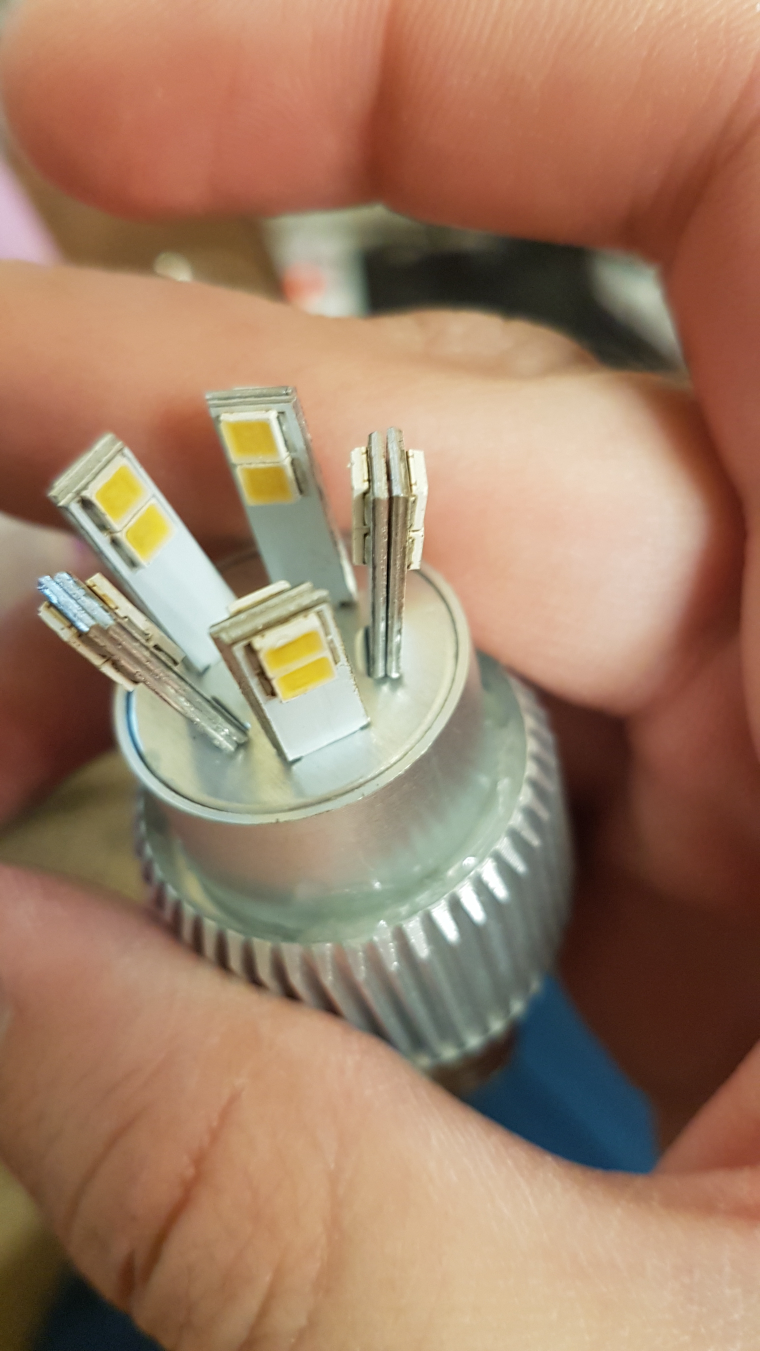

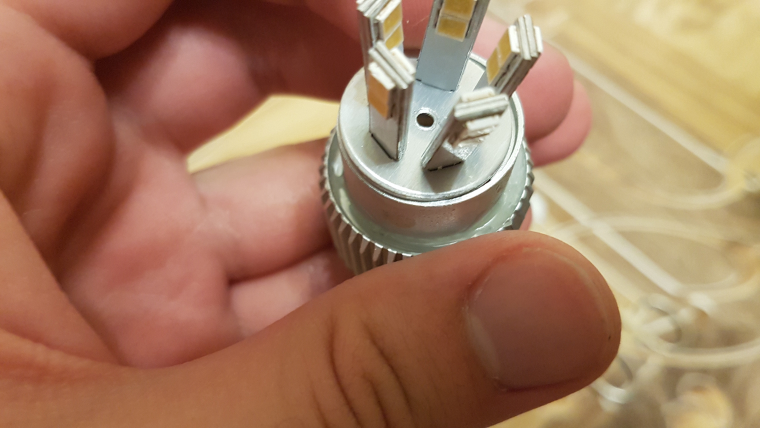

Светодиоды просто зажарены.....им внешне уже даже точно можно поставить диагноз , прям как некоторым людям в моем окружении: перегрелись и деградировали:

Ладно, приступим к извлечению драйвера из лампы, для этого открутим диодную плату и нижнюю пластиковую часть с цоколем.
Кстати в этой лампе не было брака в отличии от первой, и контакт платы с "лепестками" с радиатором хороший, не хватает только термопасты.

Ну что ж, добираемся до драйвера:

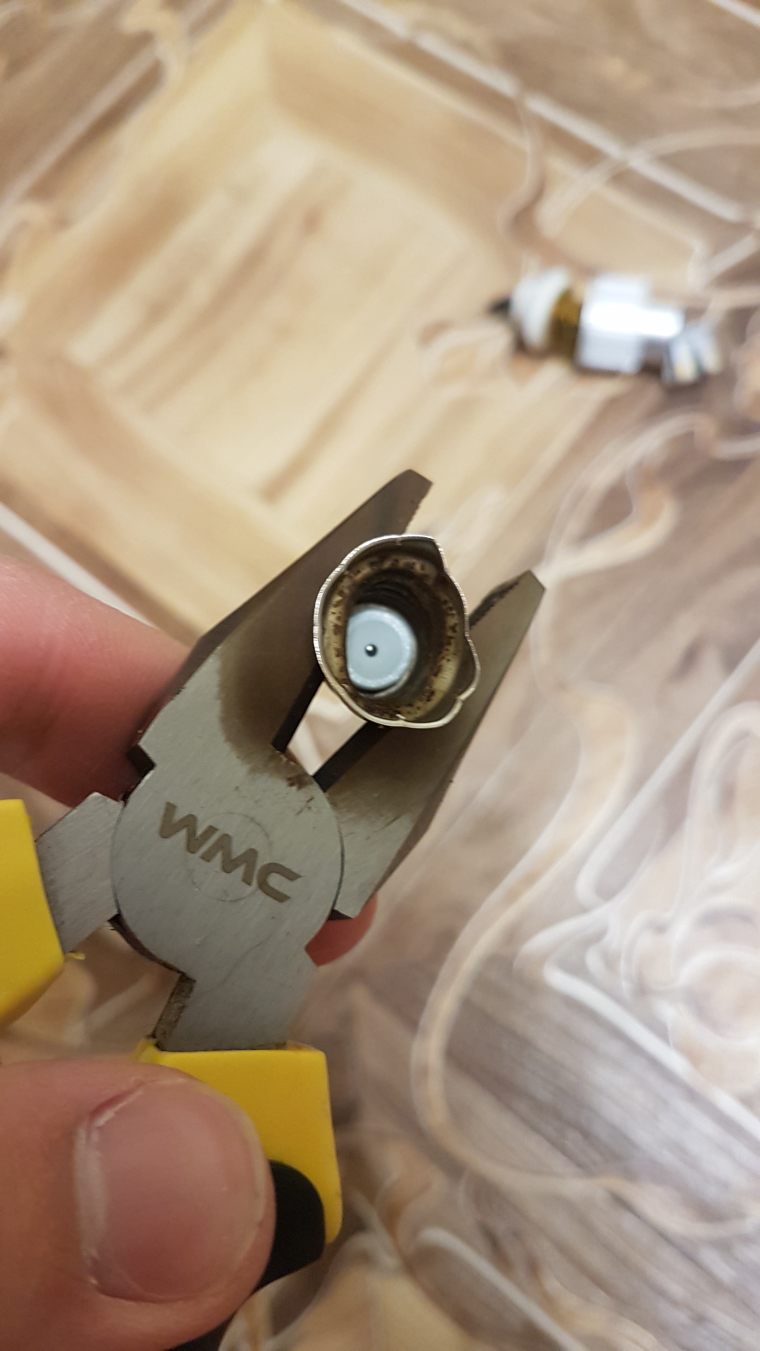

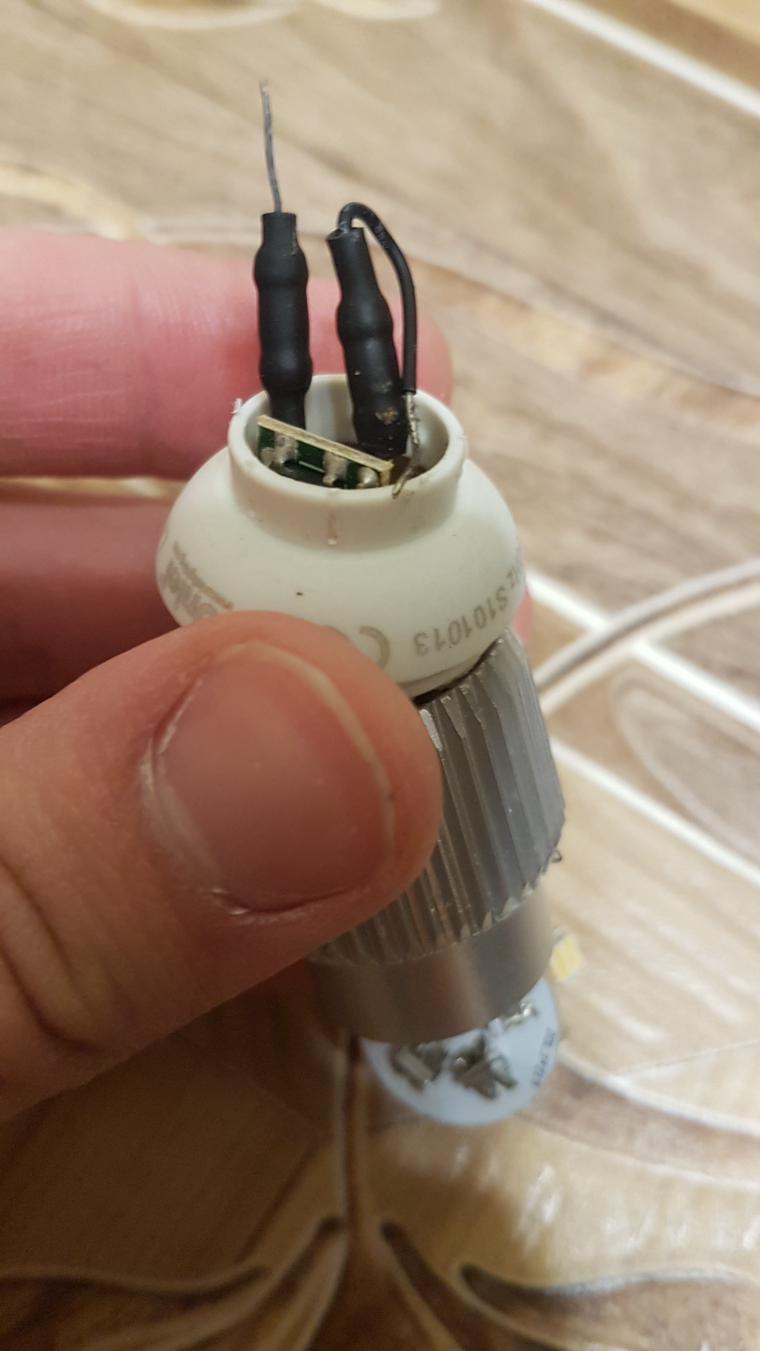

И снимая сам цоколь я обнаружил вот такую гадость:

Похоже, вышел из строя конденсатор и пары электролита разъели цоколь изнутри.

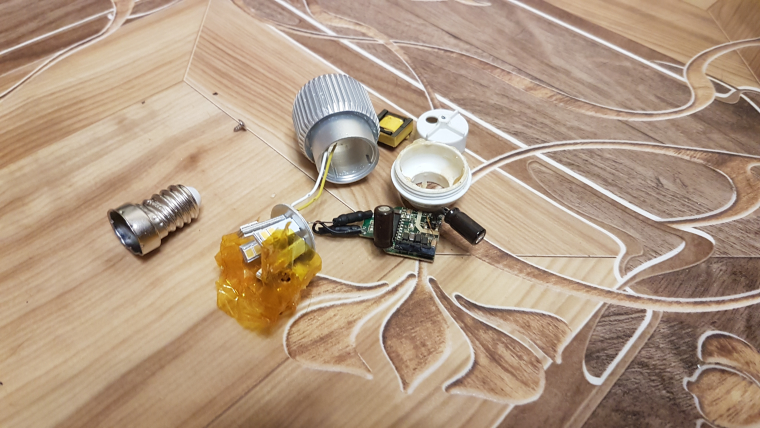

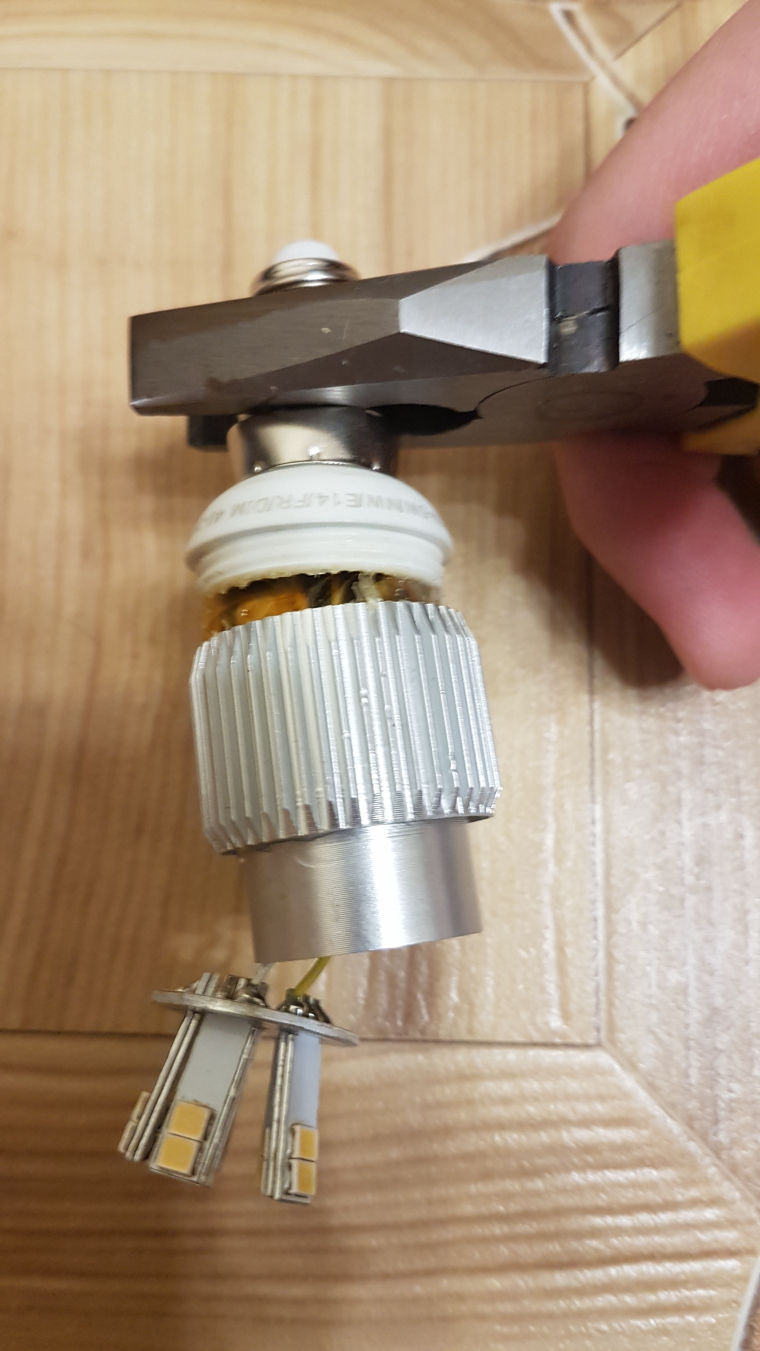

Ну ладно, достаем среднюю часть:

И все, драйвер у нас. От него очень сильно воняет электролитом и еще какой то химией, мою комнату просто заполонил химозный запах...

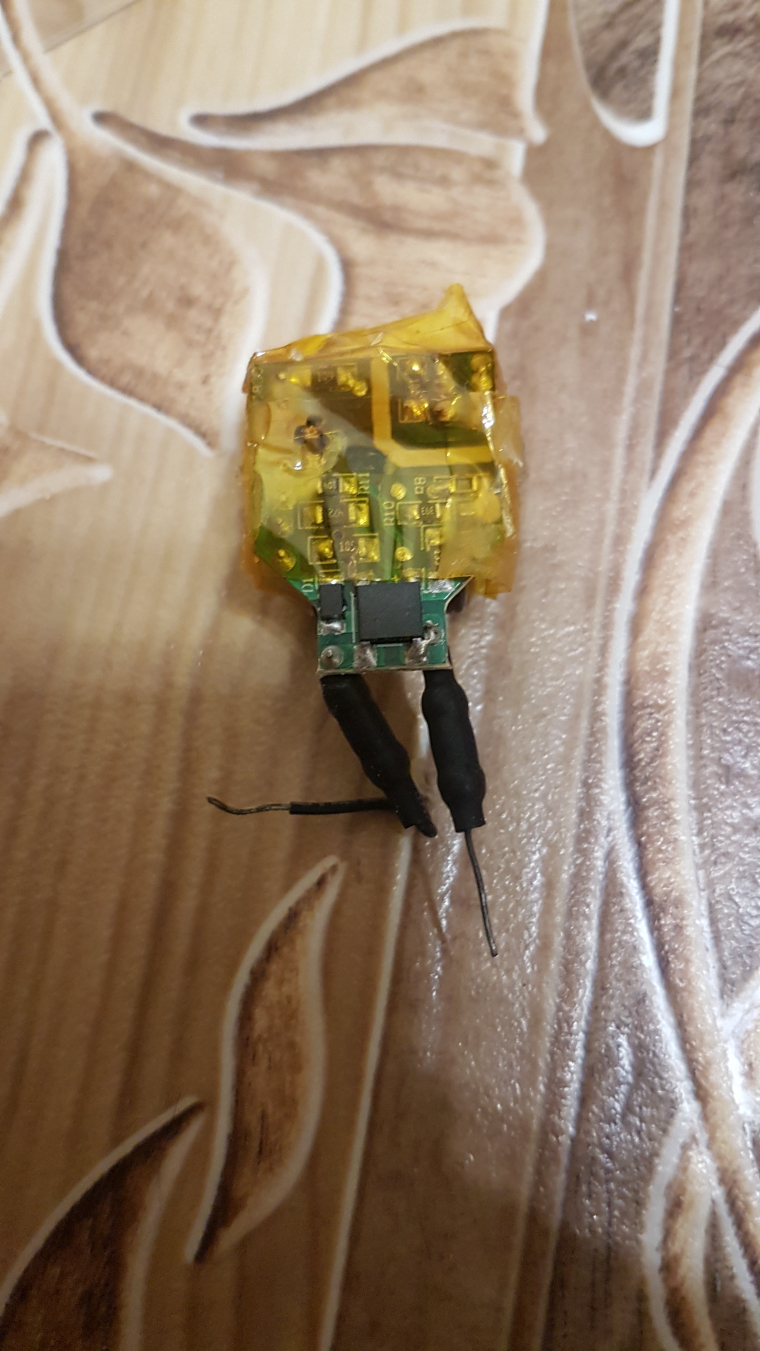

По быстрому фоткаю и выкидываю на мусорку!

Без пленки:

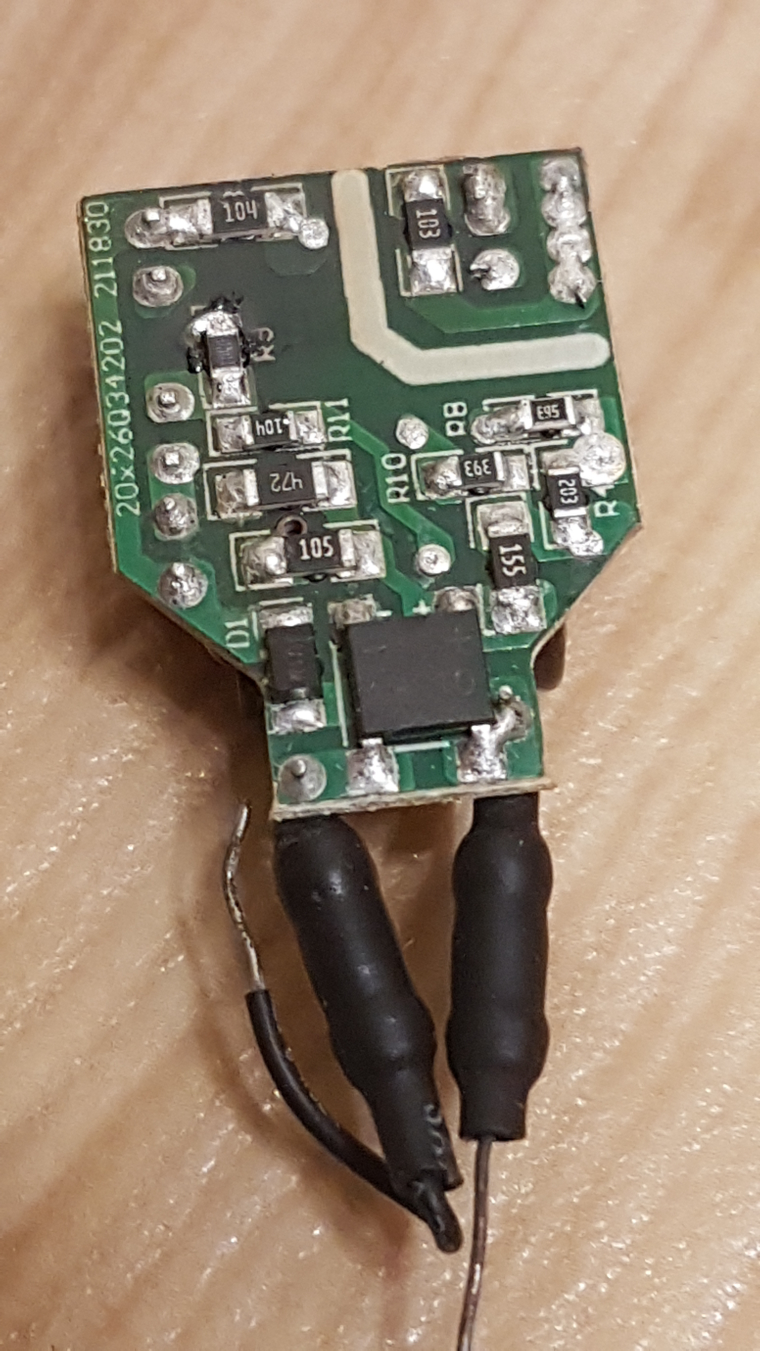

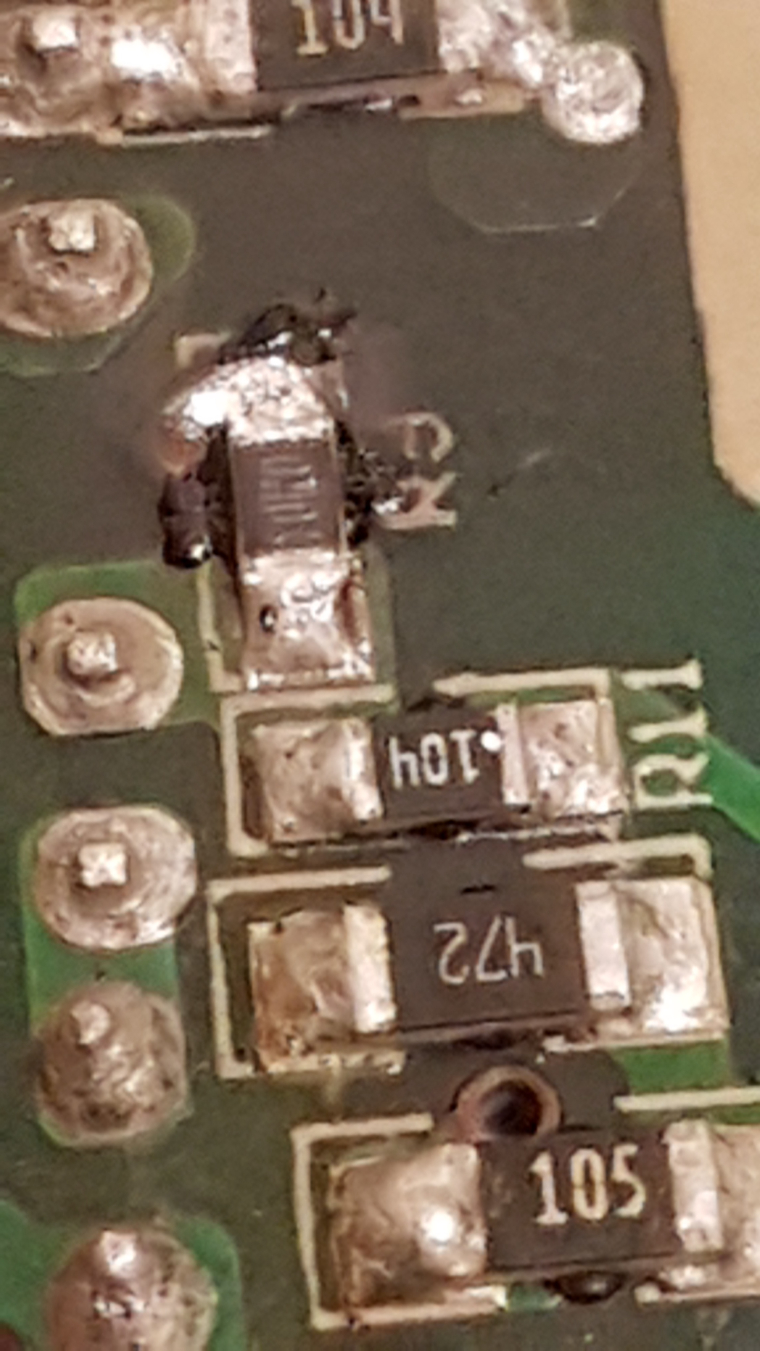

С обратной стороны один резистор явно очень сильно грелся:

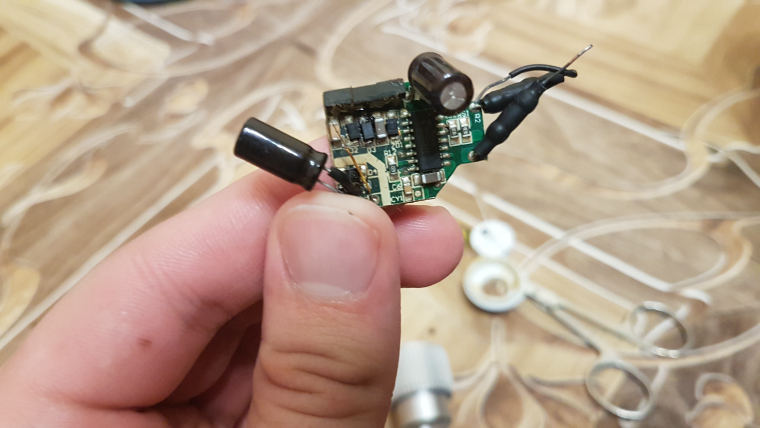

Поднимем конденсаторы, хорошо они тут на длинных ножках...

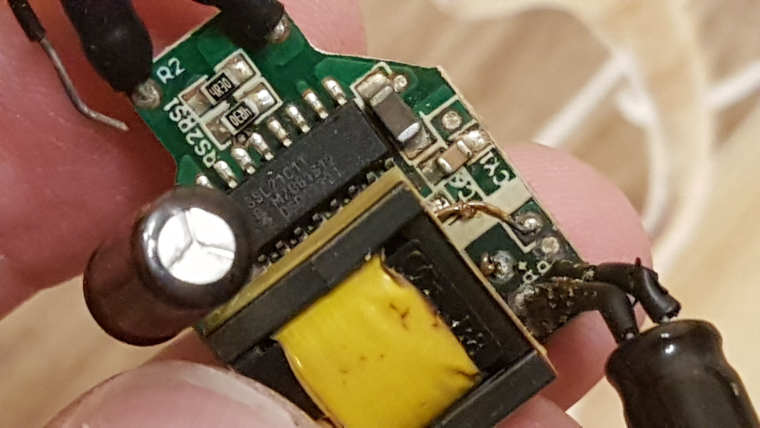

Сама микросхема драйвера:

Похоже, что с обратной стороны это еще не вся её обвязка...
Оторву трансформатор, да, в этой лампе это трансформатор походу дела.

В общем тут еще три диода и конденсаторы керамика.
А вонь и сгнивший цоколь - у конденсаторов сгнило с одной ноги и оттуда при работе испарялся электролит.
От лампы после разбора просто ужасно воняло! Когда я её выкинул, в комнате вонь химии стояла до тех пор, пока я не открыл окно, руки очень долго пришлось мыть, и даже умываться. В мусорке на кухне останки лампы продолжили вонять и пришлось вынести мусор... в общем такие дела, коллеги, жду Ваши комментарии насчет этой лампы, у меня цензурных слов к её качеству даже и нету хотя есть одно - хреновое, да вот хрен это такая хорошая штука, и хреновину с ним можно сделать и аджику, жаль как то называть это барахло хреновым... хрен заслужил большего!

В общем на сегодня все, спасибо за внимание, жду Ваши комментарии 😉
