Как сгнивает за год ИП 212-141

[Андрей Туманенко]

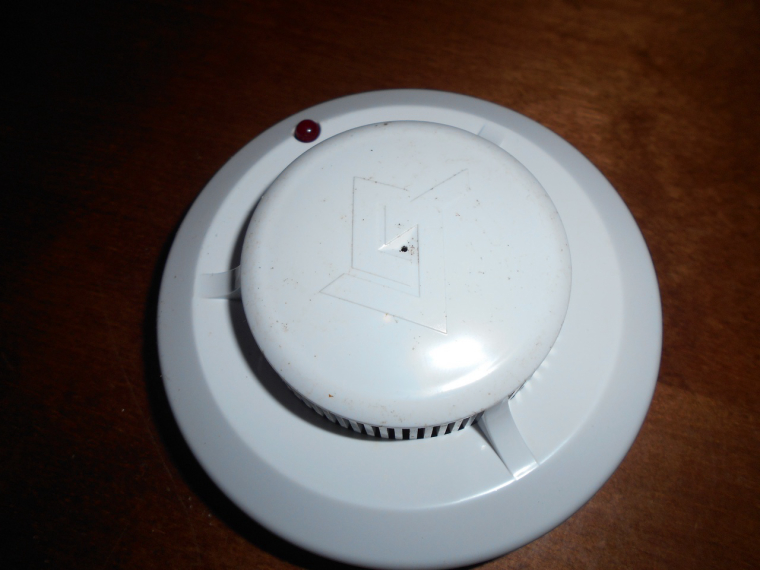

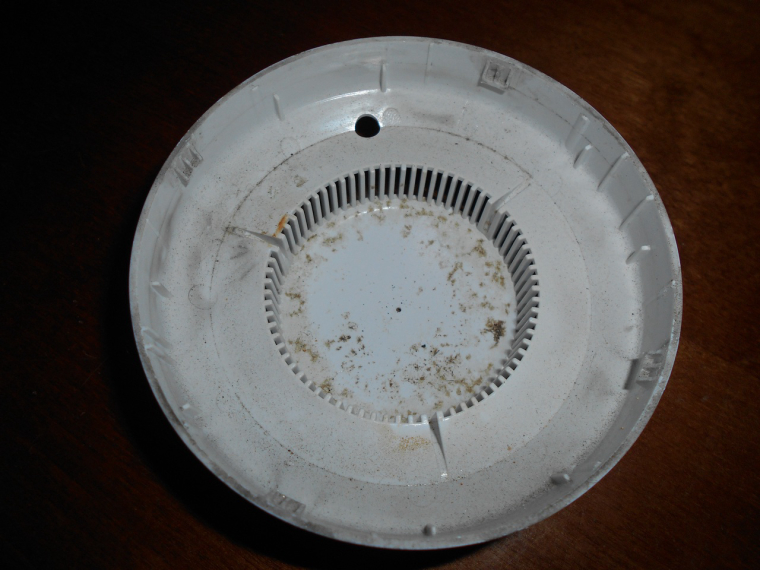

Предлагаю заглянуть внутрь пожарного извещателя. На первый взгляд все тип-топ

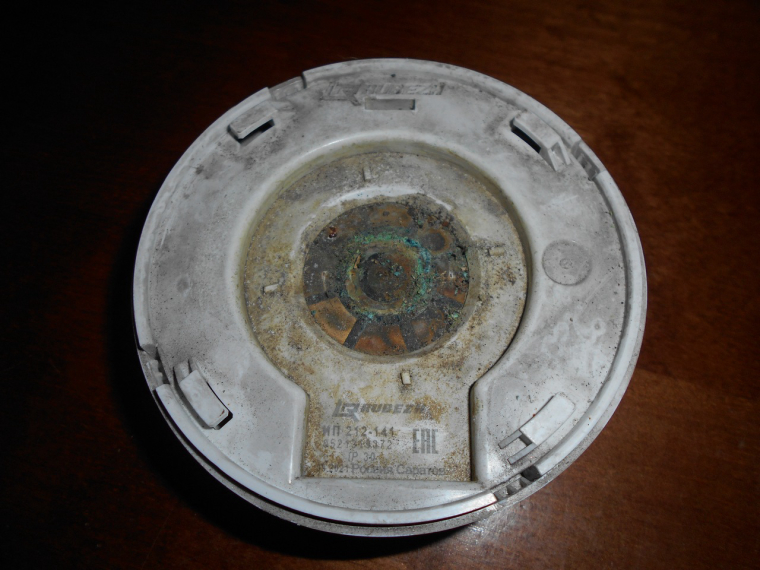

Но почему то он не работает. А что же с другой стороны ?

Если отмыть , то видна дата производства 05.2021

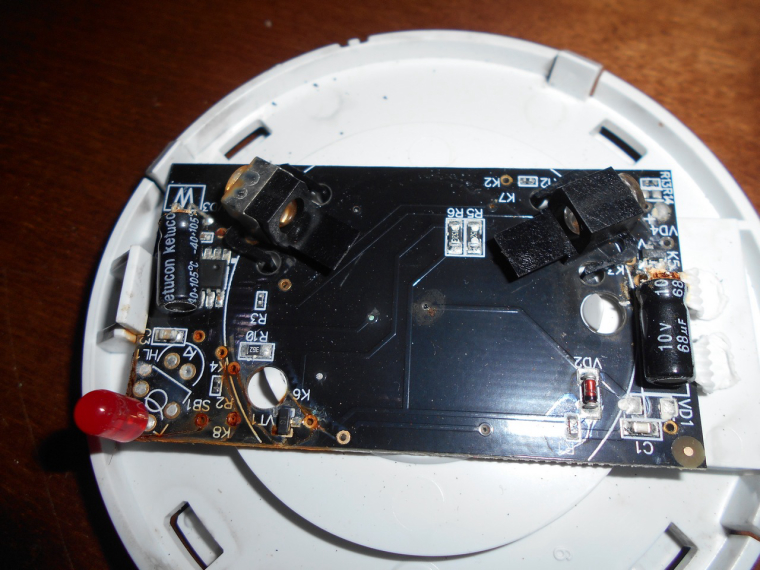

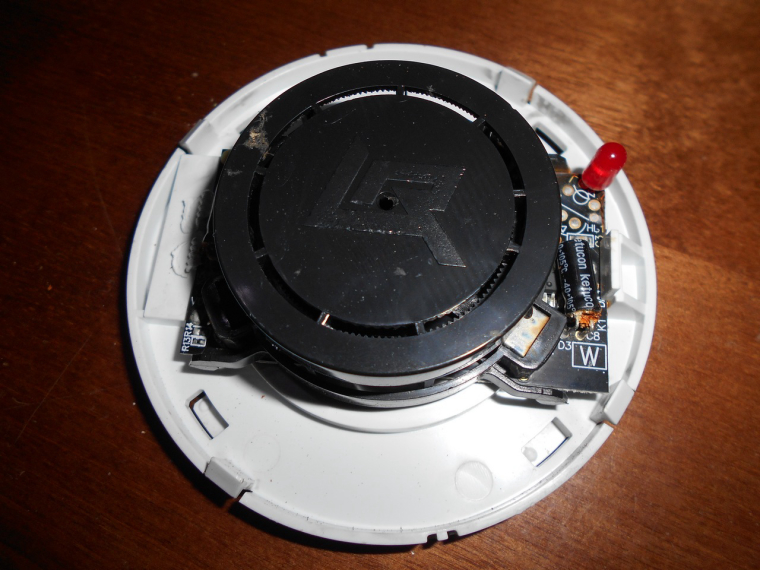

Достаточно того , что извещатель находился в сыром помещении. Открываем.
Ну тут тоже ничего особенного

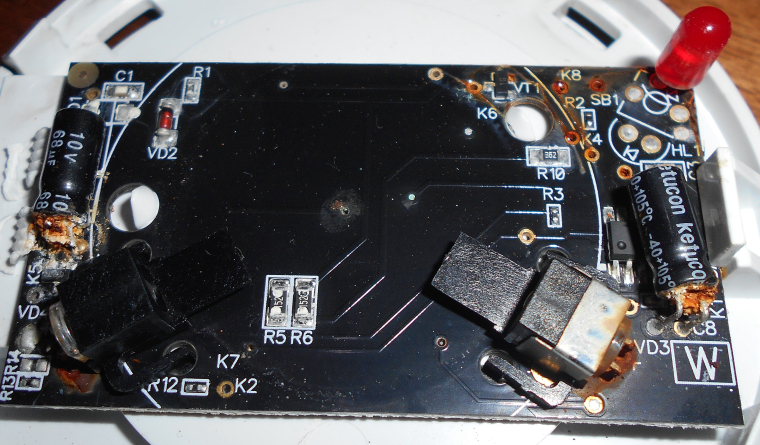

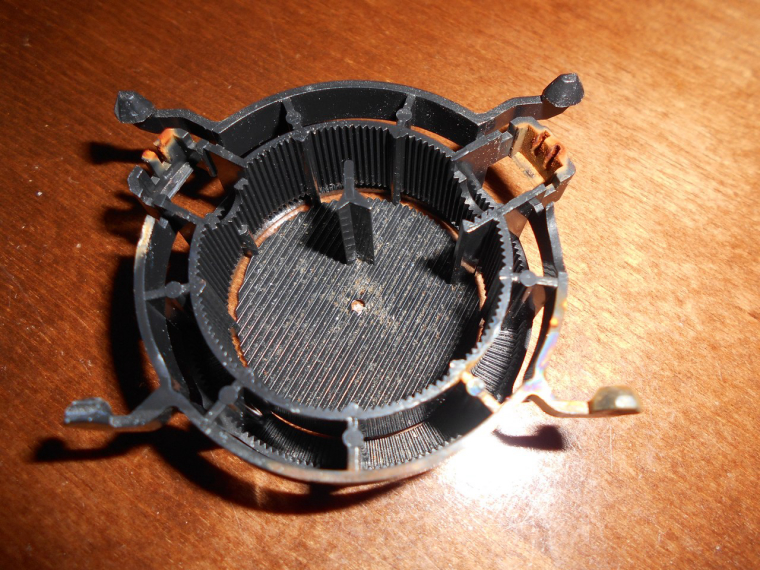

Снимаем дымовую камеру

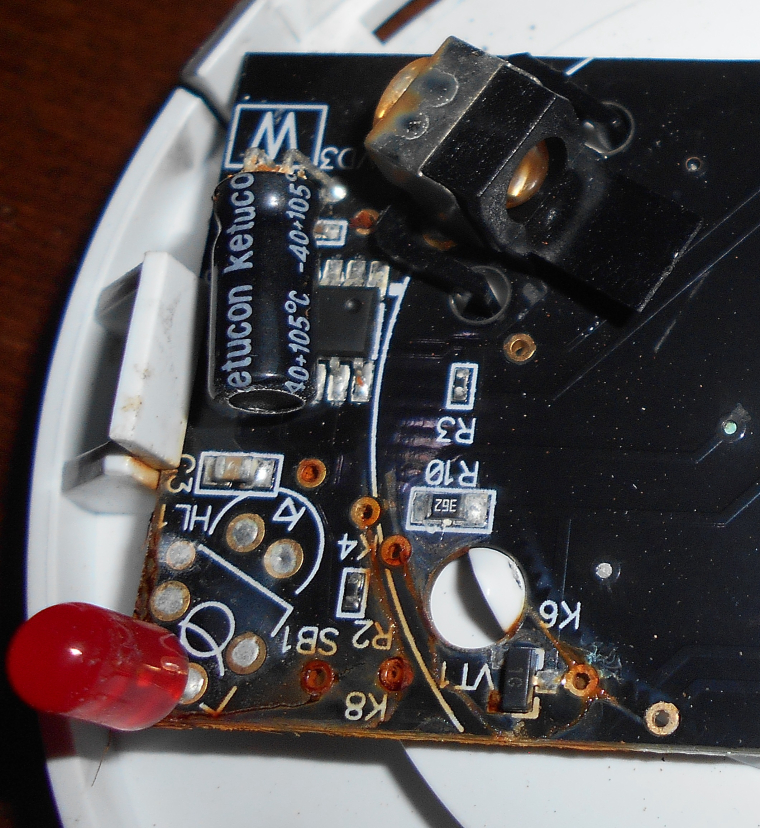

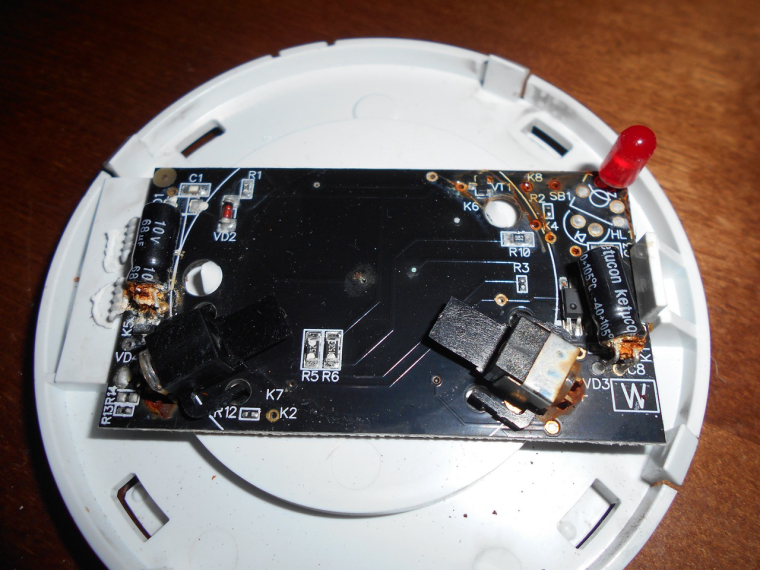

Уже видны следы коррозии

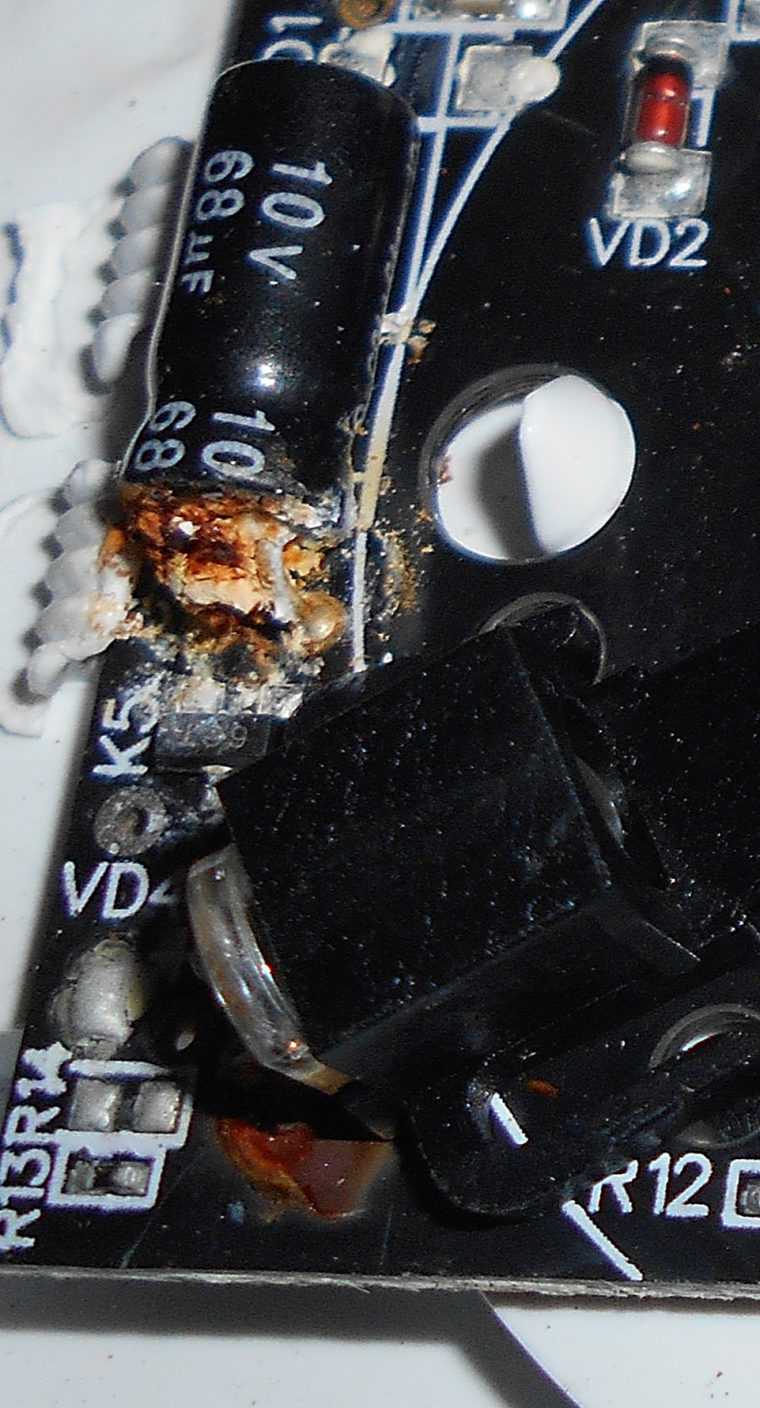

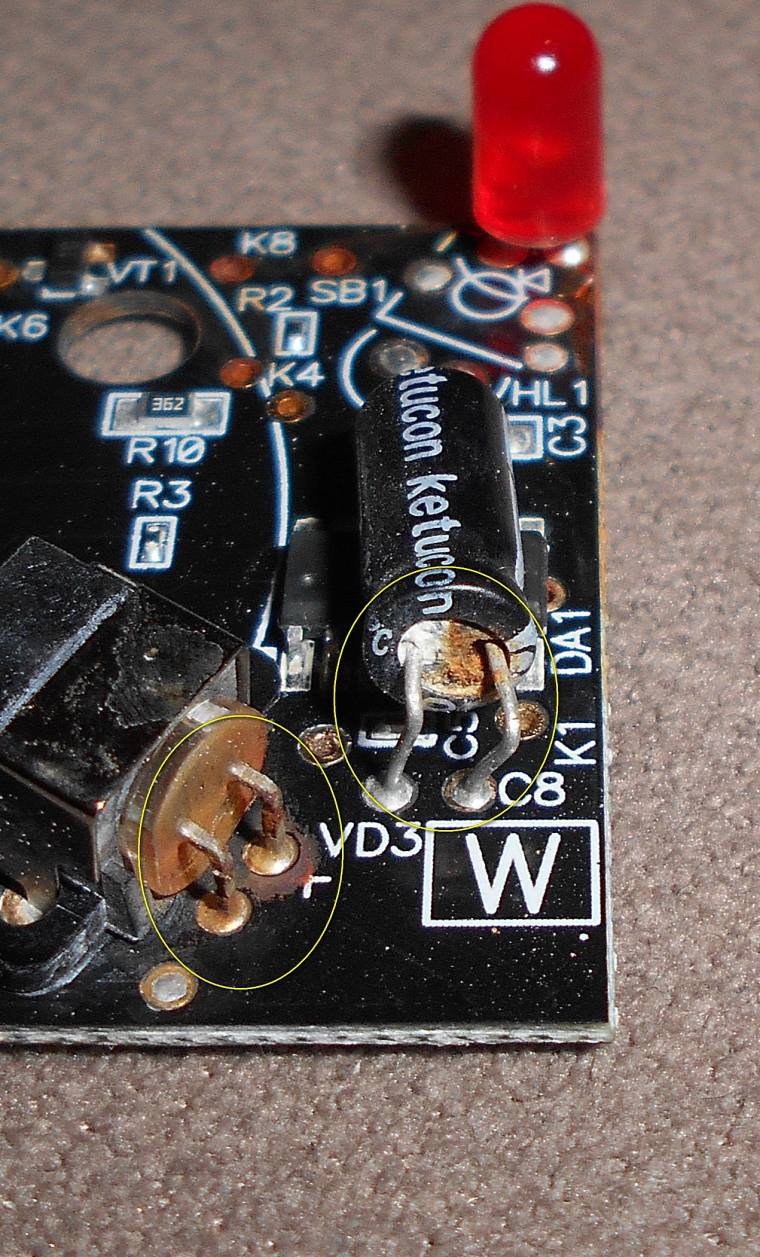

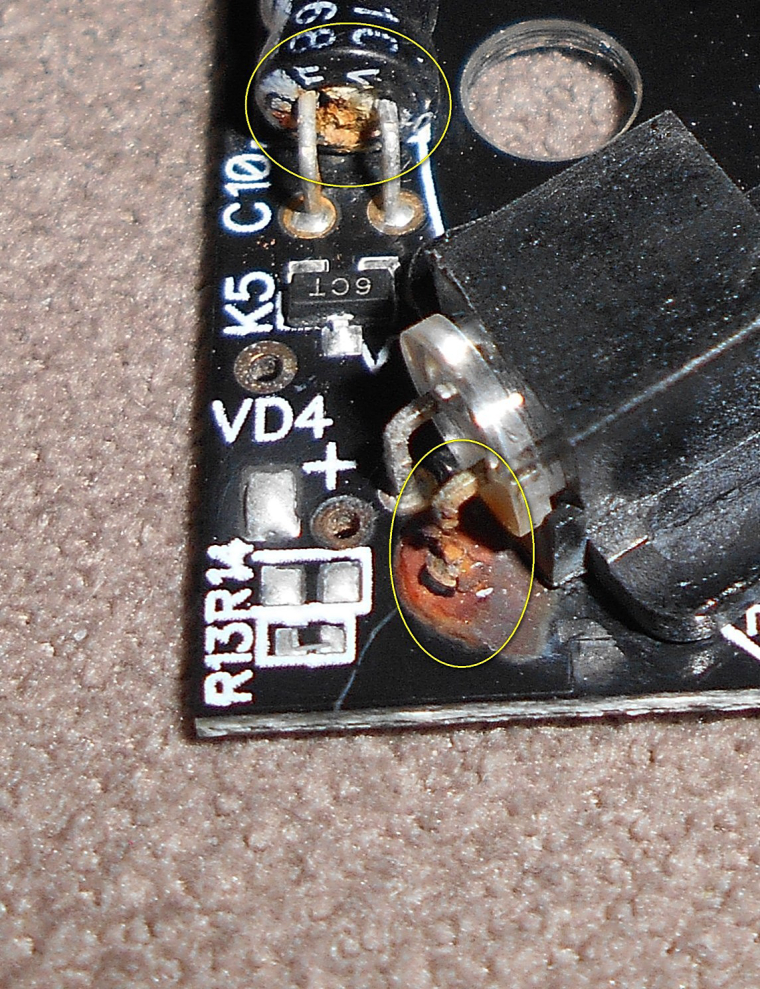

А теперь поближе

Вот Вам и китайские конденсаторы с выводами из железа ?

Как думаете ЭТО будет работать ?

[Схемотехник]

@Андрей-Туманенко сказал Как сгнивает ИП 212-141:

Достаточно того , что извещатель находился в сыром помещении. Открываем.

Но все же стоит отметить, что у каждого изделия есть параметры эксплуатации (температура, влажность). И скорее всего, для жестких условий эксплуатации существуют защищенные приборы по другой ценовой категории.

Вот Вам и китайские конденсаторы с выводами из железа ?

Смотря для каких задач. Где не требуются низкие значения паразитных элементов (то есть где низкие пульсации тока) то вполне пойдут. Но опять же, оправдана ли такая экономия. Вот в чем вопрос...

Как думаете ЭТО будет работать ?

После ремонта, конечно же будет работать.
А у устройства оптический принцип работы? или какой-то другой?

[Андрей Туманенко]

@Схемотехник сказал Как сгнивает ИП 212-141:

Но все же стоит отметить, что у каждого изделия есть параметры эксплуатации (температура, влажность). И скорее всего, для жестких условий эксплуатации существуют защищенные приборы по другой ценовой категории.

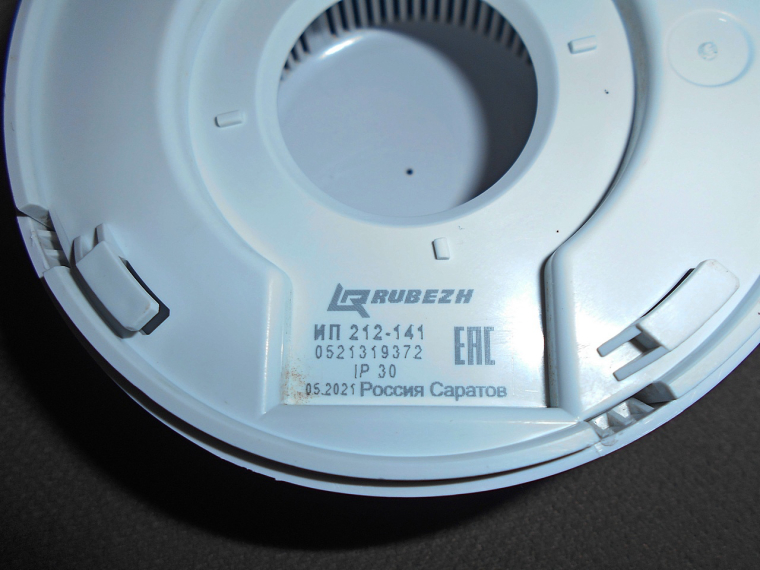

Да, это не дорогие извещатели класс защиты IP30 . Дата производства 05.2021

Смотря для каких задач. Где не требуются низкие значения паразитных элементов (то есть где низкие пульсации тока) то вполне пойдут. Но опять же, оправдана ли такая экономия. Вот в чем вопрос...

Помните я спрашивал как выглядят элементы в КЛЛ после сырого хранения ? Так вот здесь тоже самое

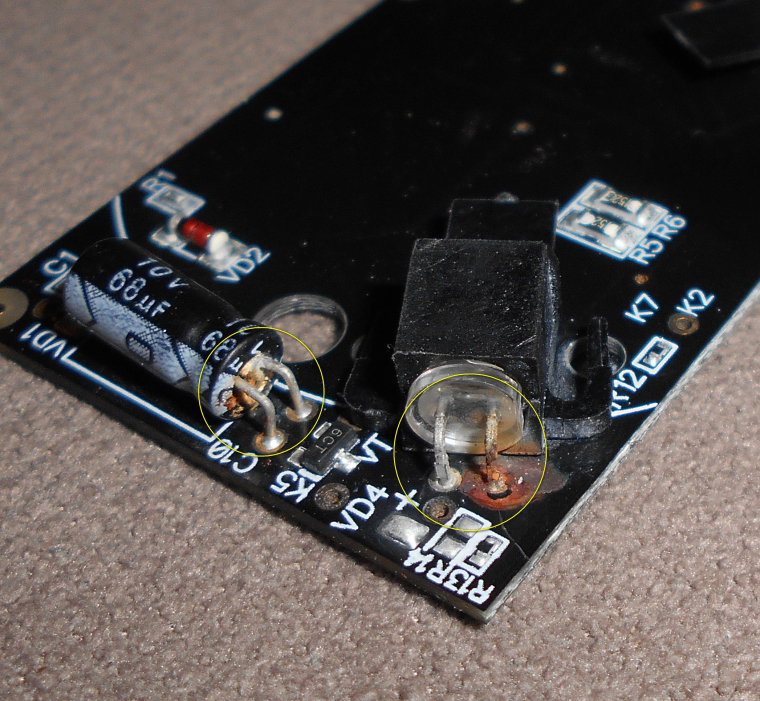

Минусовые выводы у конденсаторов вывалились при замене

Один вывод у инфракрасного светодиода отгнил

После ремонта, конечно же будет работать.
А у устройства оптический принцип работы? или какой-то другой?

Оптический , все верно . Заменил электролиты на корейские . Восстановил разложившиеся медные проводники . От "плюса" ничего не осталось , а он нужен

[vrms]

если лаком покрыть плату работа нарушится?

[Андрей Туманенко]

@vrms сказал Как сгнивает ИП 212-141:

если лаком покрыть плату работа нарушится?

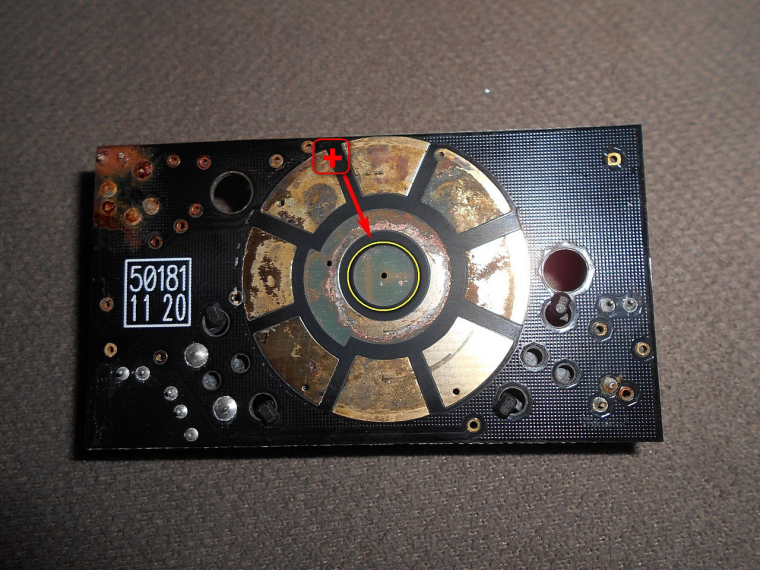

Конечно же лак будет защищать от разрушительного воздействия воды . Но обратите внимание как разрушаются медные проводники от воды в месте подключения извещателя к проводам питания . Это место лаком не закроешь и все равно останется слабое место . От "плюса" ничего не осталось , стеклотекстолит в этом месте без меди . Медный слой тонкий и разложился , его нет .
