Попытка реанимировать лампу с Алиэкспресс

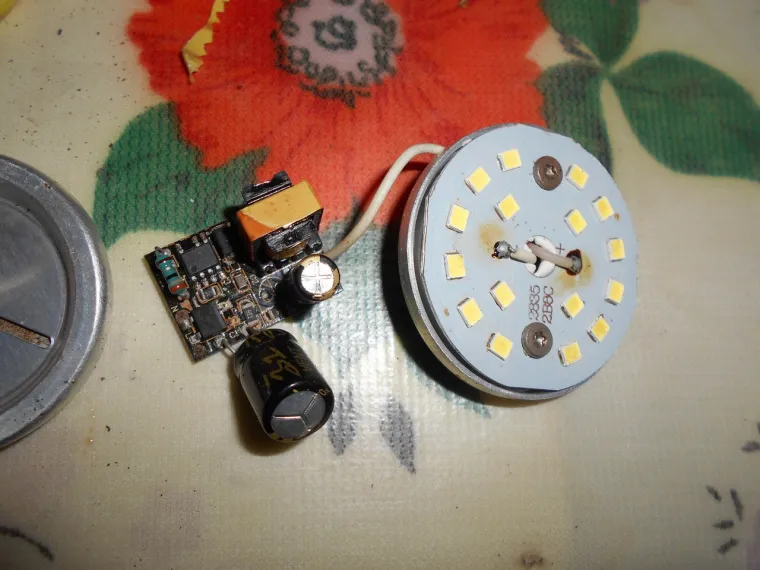

Как бы нам не хотелось , но среднестатистическая продолжительность жизни ламп из Китая 1,5-2 года. И совсем неважно куплены они на Алиэкспресс или в других интернет магазинах. А теперь плюсы и минусы и что на мой взгляд важное нам , но неинтересное производителю. И так разбираем

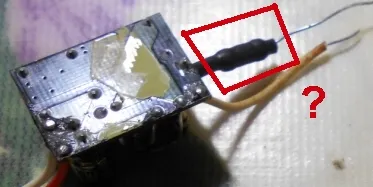

Видим , что нет никакого предохранителя! Электролит вспучило и отгнил один провод . Измеряем остаточную емкость конденсатора

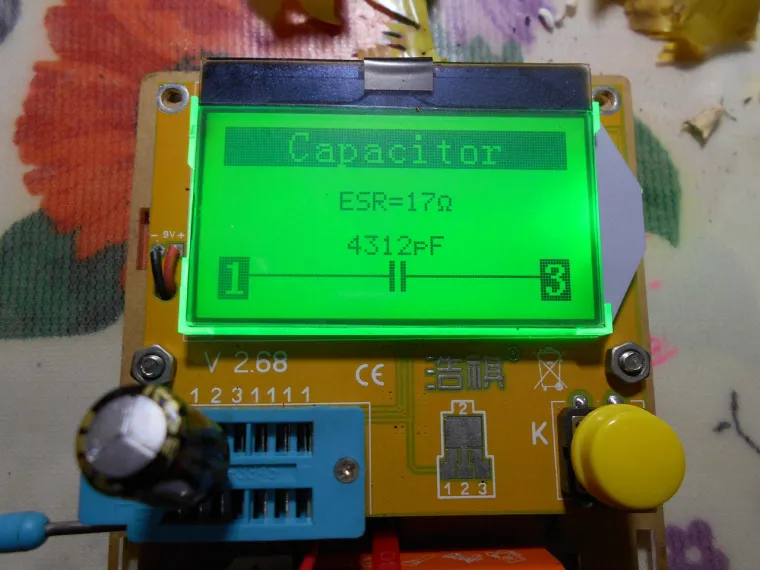

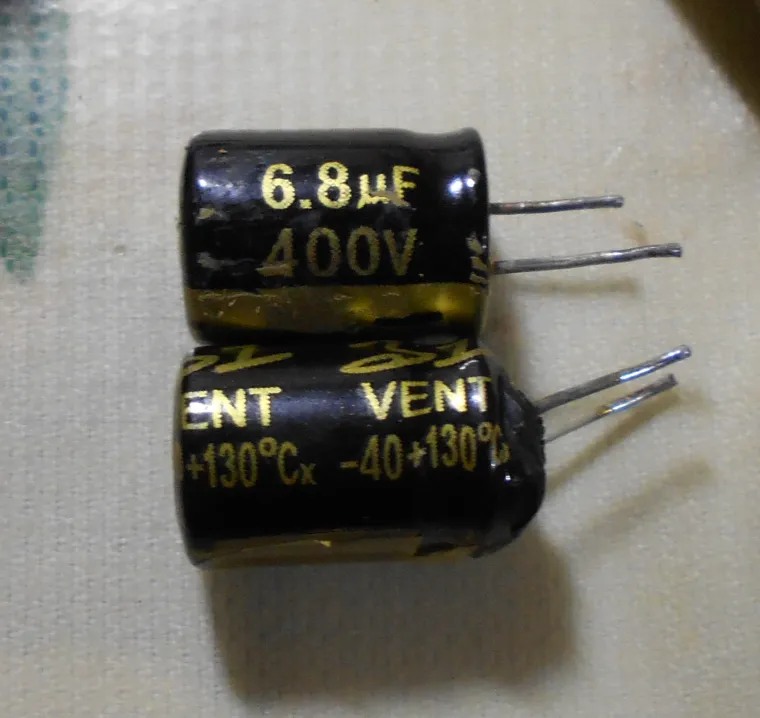

4312 пФ это все , что осталось . Надпись про широкий диапазон рабочих температур не спасли его от вспучивания и высыхания

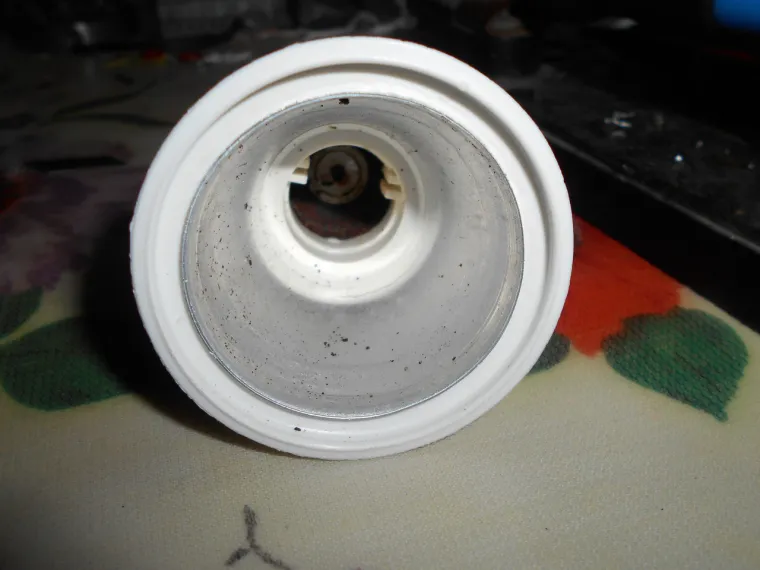

Интересно откуда столько ржавчины ? Все понятно почему цоколь должен быть не из железа. Он внутри заржавел и сыплется. Получается достаточно влаги в помещении и вся она оказалась внутри .

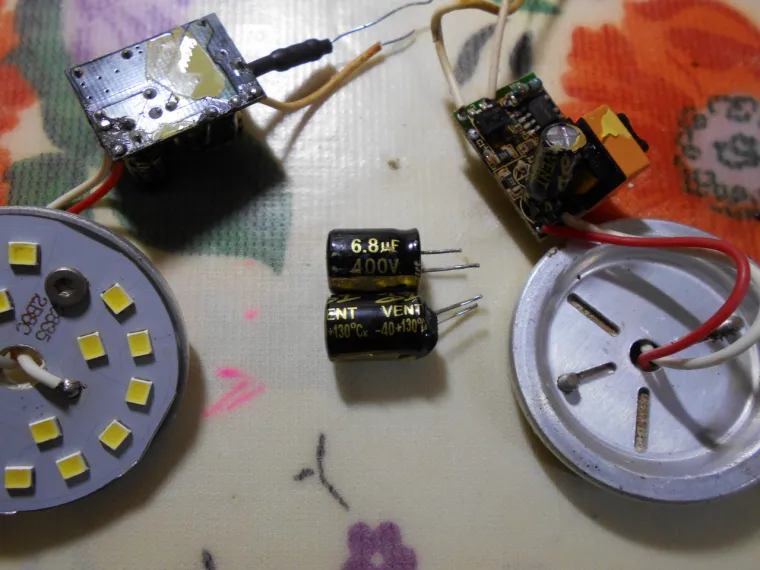

Собираю из двух одну из выживших деталей

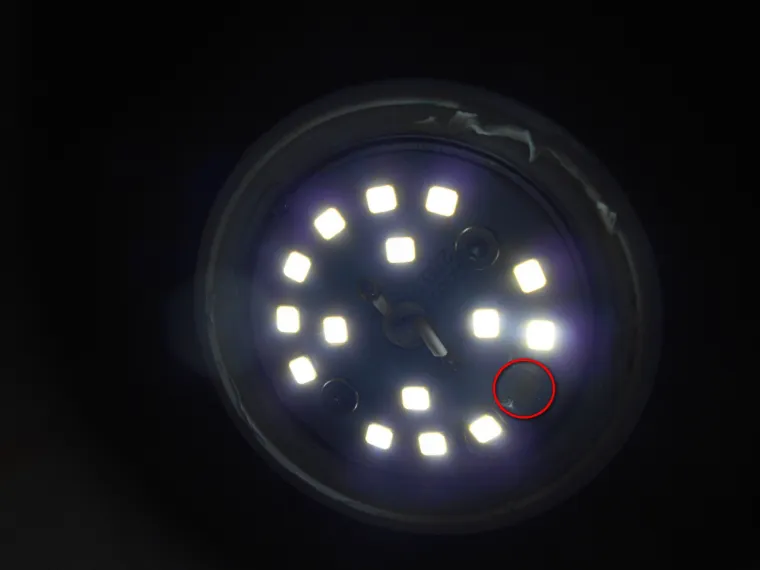

в процессе сборки погнул плату со светодиодами и вот что вышло

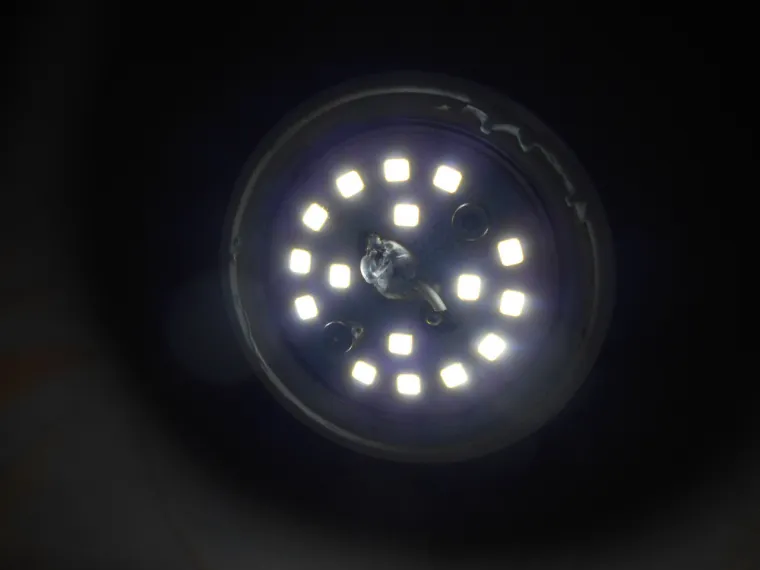

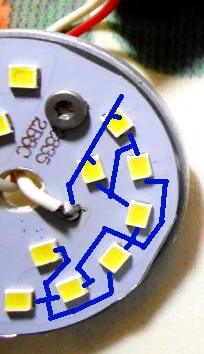

один светодиод не горит . Но вот Вам и ответ чем лучше смешанное включение светодиодов. Тут оно последовательно - параллельное. Как я только его не пропаивал ничего не вышло . Но со второй лампы плата живая полностью ее и прилепил на клей герметик В общем вышло как то так

Осталось приклеить рассеиватель и возможно еще сколько то поработает. Еще раз плюсы и минусы плюсы :

  1. много алюминия

  2. много светодиодов , включенных последовательно - параллельно

  3. полноценный драйвер минусы:

  4. рассеиватель не приклеили на герметик

  5. железный цоколь ржавеет и все гадит внутри

  6. конденсаторы пучит

  7. нет предохранителя

  8. срок службы всего 1,5 года Заключение больше лампы на Алиэкспресс не куплю. Ждать долго , цена такая же , качество плохое! В общем товары с Алиэкспресс подвального производства . Все это красиво только на картинке , а на деле подвальный вариант

Комментарии33

@Андрей-Туманенко сказал :

@ALEXLED сказал :

@Схемотехник в самсунгах я встречал и без стабилитронов походу:) Вот во всех китайцах ставят светодиоды без стабилитронов и когда один сгорает вся подсветка гаснет... потому все начиная от декспа заканчивая сяоми так быстро выходят из строя. А вот LG с пятнами но работает.... Самсунги часто тоже

ну если не во всех телевизорах такие светодиоды, то в лампочках тем более их ставить никто не будет . Хотя такое возможно в дорогостоящем промышленном оборудовании или в уличных фонарях . Они стоят очень дорого и чтоб вытянуть гарантийный срок это имеет смысл делать.

Согласен, такие диоды должны быть в ответственных светильниках, где приоритет на надежность, и отсутствует возможность оперативного ремонта или замены.

@ALEXLED сказал :

@Андрей-Туманенко да, в лампочки ставить еще и не безопасно, ведь если все светодиоды уйдут в короткое, драйвер просто взорвется. В телевизоре то защита есть:) Вот представим, в лампочке 10 светодиодов и один в кз, ток и напряжение на остальные возрастает, они тоже уходят в кз и в итоге - бумс.

Диоды которые не разрывают свою цепочку при собственном обрыве диода - шунтируются внутренним стабилитроном - при этом падение напряжения на всем светодиоде оказывается больше его номинального падения. Получается, что диод не горит, а мощность на нем рассеивается. КЗ там мне будет...

2

@Схемотехник сказал :

@Андрей-Туманенко сказал :

@ALEXLED сказал :

@Схемотехник в самсунгах я встречал и без стабилитронов походу:) Вот во всех китайцах ставят светодиоды без стабилитронов и когда один сгорает вся подсветка гаснет... потому все начиная от декспа заканчивая сяоми так быстро выходят из строя. А вот LG с пятнами но работает.... Самсунги часто тоже

ну если не во всех телевизорах такие светодиоды, то в лампочках тем более их ставить никто не будет . Хотя такое возможно в дорогостоящем промышленном оборудовании или в уличных фонарях . Они стоят очень дорого и чтоб вытянуть гарантийный срок это имеет смысл делать.

Согласен, такие диоды должны быть в ответственных светильниках, где приоритет на надежность, и отсутствует возможность оперативного ремонта или замены.

@ALEXLED сказал :

@Андрей-Туманенко да, в лампочки ставить еще и не безопасно, ведь если все светодиоды уйдут в короткое, драйвер просто взорвется. В телевизоре то защита есть:) Вот представим, в лампочке 10 светодиодов и один в кз, ток и напряжение на остальные возрастает, они тоже уходят в кз и в итоге - бумс.

Диоды которые не разрывают свою цепочку при собственном обрыве диода - шунтируются внутренним стабилитроном - при этом падение напряжения на всем светодиоде оказывается больше его номинального падения. Получается, что диод не горит, а мощность на нем рассеивается. КЗ там мне будет...

Насколько я понимаю стабилитрон на такое же напряжение как светодиод или чуть больше . Если светодиод вышел из строя , то напряжение будет равно напряжению стабилизации стабилитрона. Если светодиод исправный , то на него не подашь больше положенного напряжения. Стабилитрон "срежет" лишнее, если конечно выдержит

1

@Андрей-Туманенко сказал :

Насколько я понимаю стабилитрон на такое же напряжение как светодиод или чуть больше . Если светодиод вышел из строя , то напряжение будет равно напряжению стабилизации стабилитрона. Если светодиод исправный , то на него не подашь больше положенного напряжения. Стабилитрон "срежет" лишнее, если конечно выдержит

Да, напряжение на стабилитроне близкое падению на диоде, но больше чтобы "не резать" диод. У диода ведь ток резко нарастает... И плюс у диода разброс... Разброс у стабилитрона. Поэтому напряжение стабилизации стабилитрона больше прямого падения на диоде. Все равно стабилитрон не спасет диод от избыточного прямого тока... Только при обрыве...

1

@Андрей-Туманенко сказал :

такое возможно в дорогостоящем промышленном оборудовании или в уличных фонарях

Такие светодиоды имело бы экономический смысл использовать и там, где очень затруднительно менять светильник, прожектор или лампу ( большая высота, сложная система, специальные применения и тд) . Там, где стоимость замены соизмерима со стоимостью самого изделия.

1

@Светотехника сказал :

@Андрей-Туманенко сказал :

такое возможно в дорогостоящем промышленном оборудовании или в уличных фонарях

Такие светодиоды имело бы экономический смысл использовать и там, где очень затруднительно менять светильник, прожектор или лампу ( большая высота, сложная система, специальные применения и тд) . Там, где стоимость замены соизмерима со стоимостью самого изделия.

Господа, @Светотехника, @ALEXLED, @Андрей-Туманенко Ведь можно же такие дорогие диоды со стабилитроном и не применять. Разработчики светильников, если позволяют габариты, могут размещать дискретные стабилитроны рядом со светодиодами. Просто нужно место для них предусмотреть. Рядом с каждым светодиодом предусмотреть стабилитрон. И в больших светильниках - скорее всего места для них будет достаточно!

2

@Андрей-Туманенко сказал :

такое возможно в дорогостоящем промышленном оборудовании или в уличных фонарях

@Схемотехник сказал :

могут размещать дискретные стабилитроны

Да. Так делают.

2

@Схемотехник почему то в моих случаях почти всегда они оказываются в кз. Так то вы полностью правы!

-1

@Светотехника да, там точно нужны именно такие светодиоды.

0

@Андрей-Туманенко голову ломаю что за светодиоды такие, двойные чтоли? обычно, на белом светодиоде напряжение 3-3,4В в зависимости от загрузки, у вас в 2 раза больше. еще один вопрос меня мучает - охлаждение (какой смысл покупать лампочку без радиатора, которая однозначно загнется) какая температура светодиодов при работе в данной лампочке, какая температура в
сколько ни видел подобных лампочек - все дохнет-деградирует от перегрева и внутри драйвер перегревается и дохнет, стоит сделать нормальное охлаждение светодиодам - работает годами ну или снизить нагрузку в раза 2-3, что значительно снизит нагрев - тоже прослужит долго, а драйвер никак не должен быть закрыт в замкнутом пространстве с додами, ему тоже нужно охлаждаться. площадь охлаждения корпуса данной лампочки 12W просто микроскопическая, естественно, она откинулась. Покупку такого Г... в принципе можно было не рассматривать изначально если не хочется переделывать. возьмите драйвер, возьмите диоды россыпью, прилепите на алюминиевый профиль-радиатор или просто корпус светильника (если он толстый) на термоклей - один раз сделал и забыл на долгие годы

3

@6688 а как понять? Только через увеличительное стекло смотреть?
