Тест драйвера

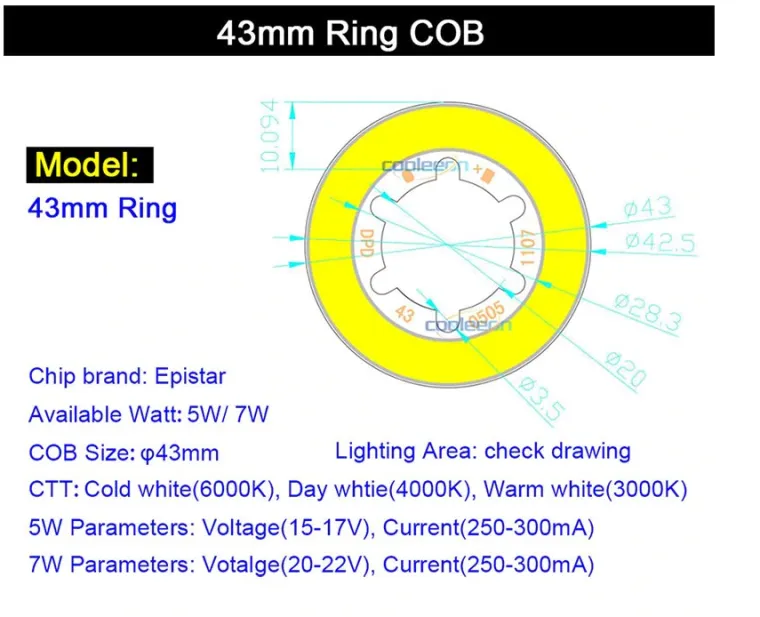

И так характеристики , заявленные изготовителем

Для начала проверяем COB . От 7,4 Вольт начинает светиться

накручиваем ему ток 0,241 А и измеряем падение напряжения

падение напряжения 9,74 В . Заявленные характеристики 0,250 А 9-12 Вольт

Собираем в схему и тестируем драйвер

измеряем ток

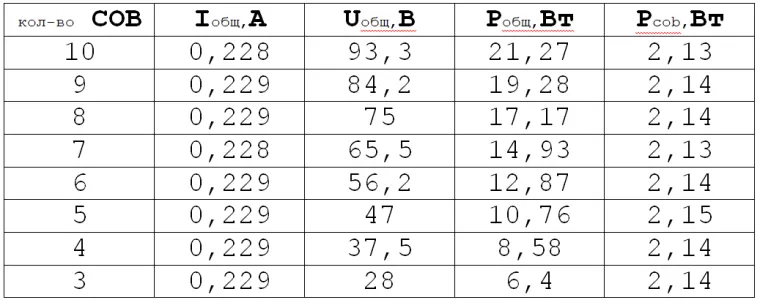

все измерения заносим в таблицу


В общем на базе конструктора можно собрать неплохое освещение из 3-10 модулей

Комментарии19

@Андрей-Туманенко сказал :

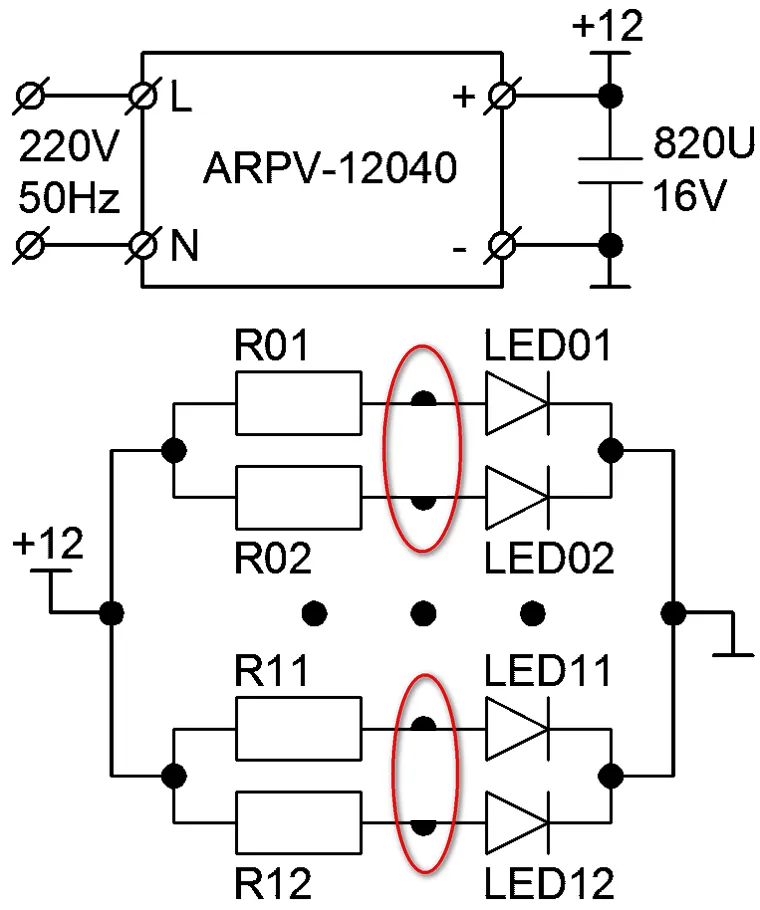

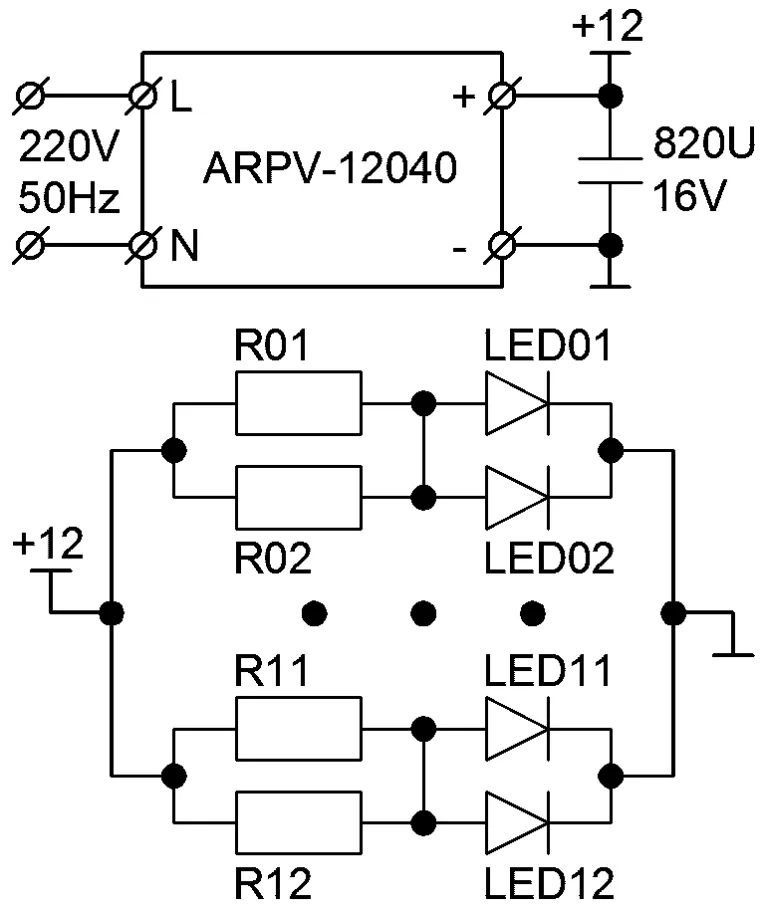

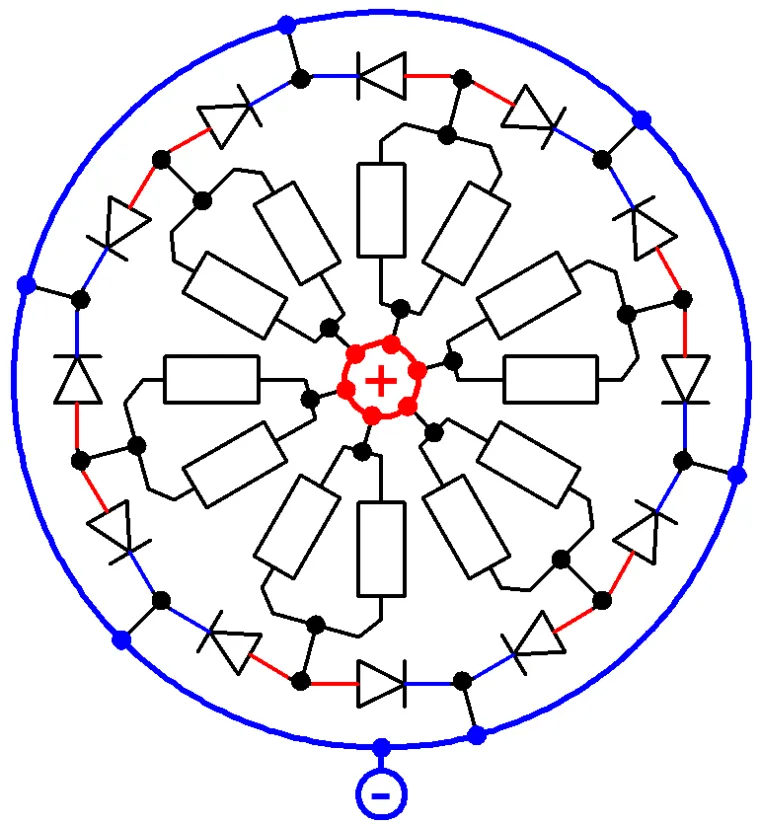

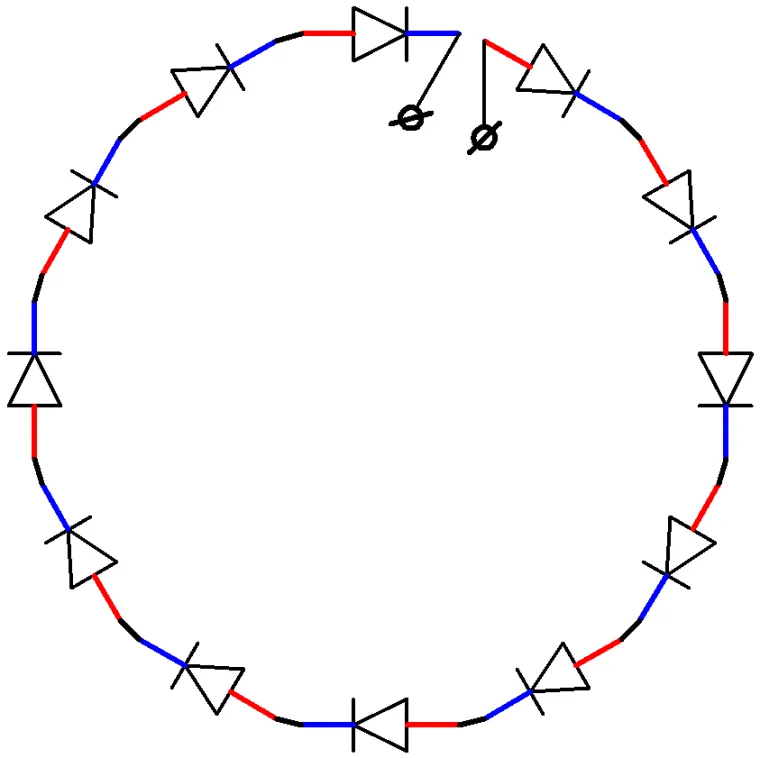

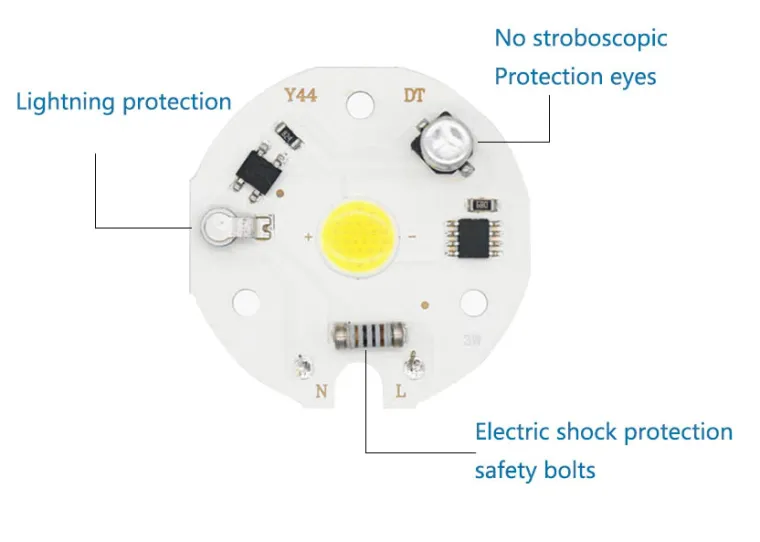

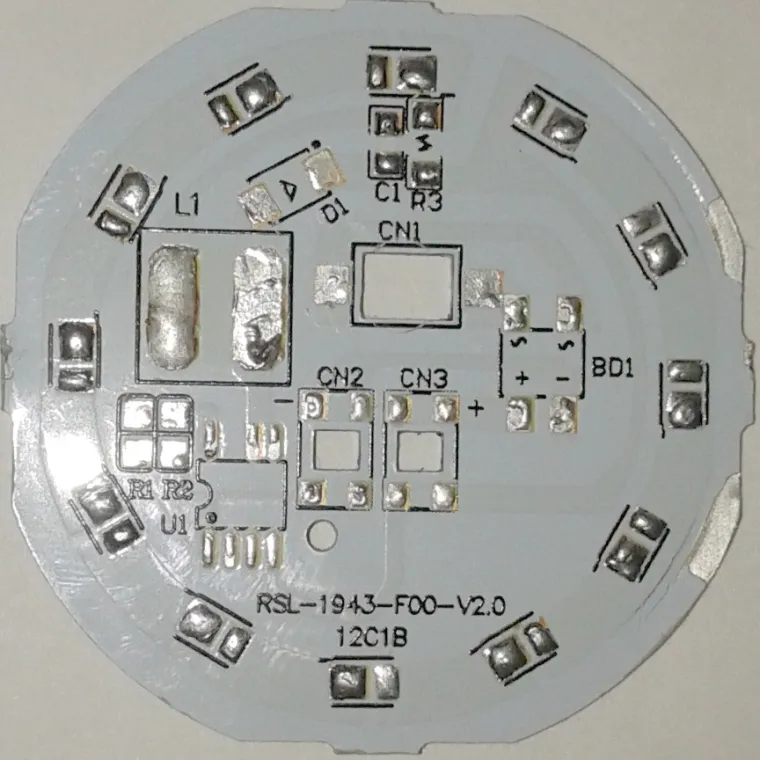

или вот такое . Если посылка дойдет опишу детально

))) Вы уже сомневаетесь, а придел ли посылка) Интересное решение, но к сожалению для мест с повышенной влажностью оно не пригодно? там ведь сетевое напряжение подводится?

0

@Схемотехник можно заклеить COB и все это лаком из баллончика облить. Будет еще как пригодным

0

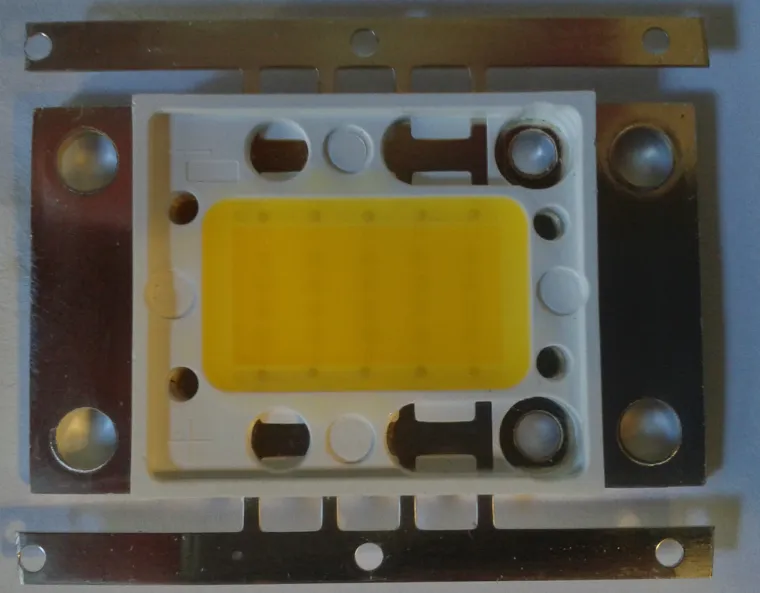

@Андрей-Туманенко У меня есть вот такая диодная сборка. Напряжение питания 12В, мощность 20Вт. Марки не знаю. Была куплена в Китае где-то 6-7 лет назад. При этом не эксплуатировалась. Вопрос, имеет ли смысл строить источник света базе этой сборки? Нужно ли из этой сборки выжимать все 20Вт или же эксплуатировать на половинной мощности? И еще, если сборке более 6 лет - то скорее всего она устаревшая? и у нее пониженный световой поток? по сравнению с современными аналогами?

0

@Схемотехник чем мне нравятся COB модули у большинства из них индекс цветопередачи хороший. КПД высокий . На 20 Вт можно эксплуатировать , но придется городить мега радиатор. Эти кобики , что я описал на 3 Вт , но с специально взял драйвер с током меньше . Получилось всего 2,14 Вт . Нагрев будет не сильный и надежность повышается , а света очень даже много от них

0

@Андрей-Туманенко сказал :

@Схемотехник чем мне нравятся COB модули у большинства из них индекс цветопередачи хороший. КПД высокий .

Вот я и думаю, стоил ли покупать свежие COB или же использовать старый...

0

@Схемотехник уменьшил до 3 COB , ток держит . Нужно еще от постоянки испытать мне бы от 85 до 150 Вольт

1

готовые решения http://www.eneltec-led.ru/led-bulbs/led-bulbs-lights.html

1

@Андрей-Туманенко Определенно, драйвер удачный. Круто! Почему обращаете внимание на питание от постоянного напряжения?

0

@Схемотехник да это по работе может пригодится .

1

@Андрей-Туманенко сказал :

@Схемотехник да это по работе может пригодится .

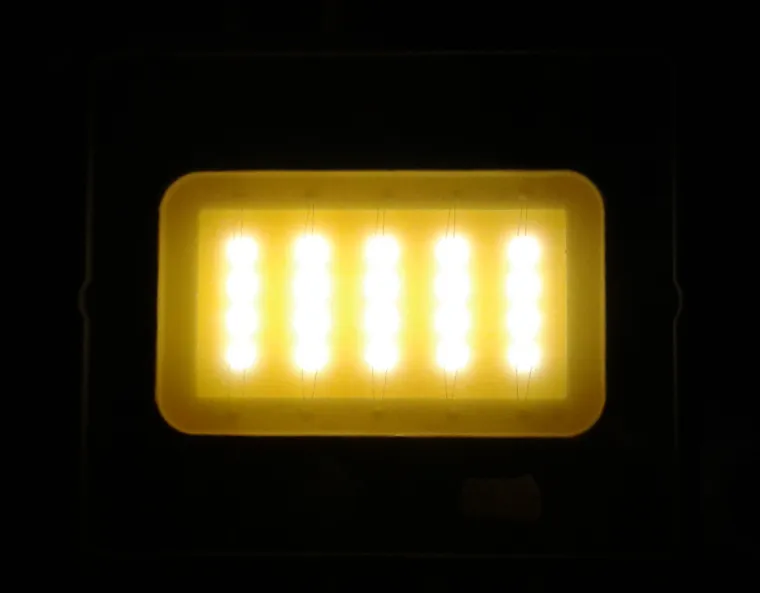

Понятно. Этот модуль фотки которого, мною приведены - обладает низкой цветопередачей. Поскольку если посветить, например, на ладонь - то она вся желтая. И другие объекты тоже желтые. Так что такую сборку применять нельзя...

1
