Все, что должно произойти, обязательно произойдет, как бы вы ни старались этого избежать.

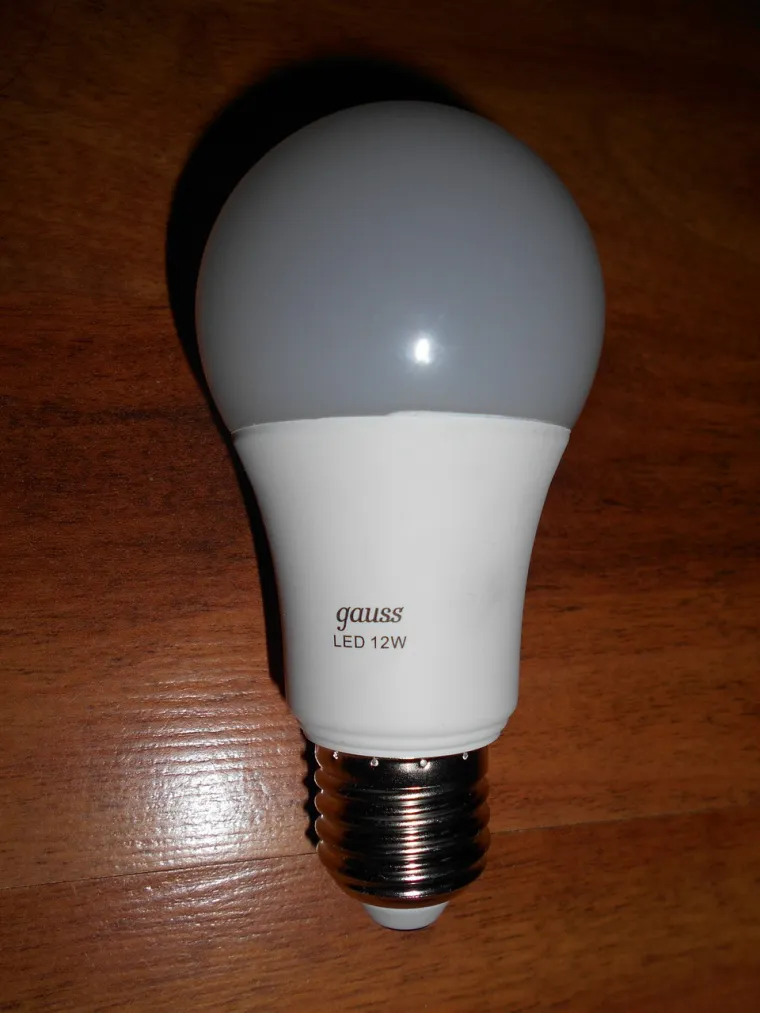

И лампы Gauss не попадают в эти исключения. Такая тяжеленькая лампа с заявленной производителем мощностью 12 Вт , но перестала светить .

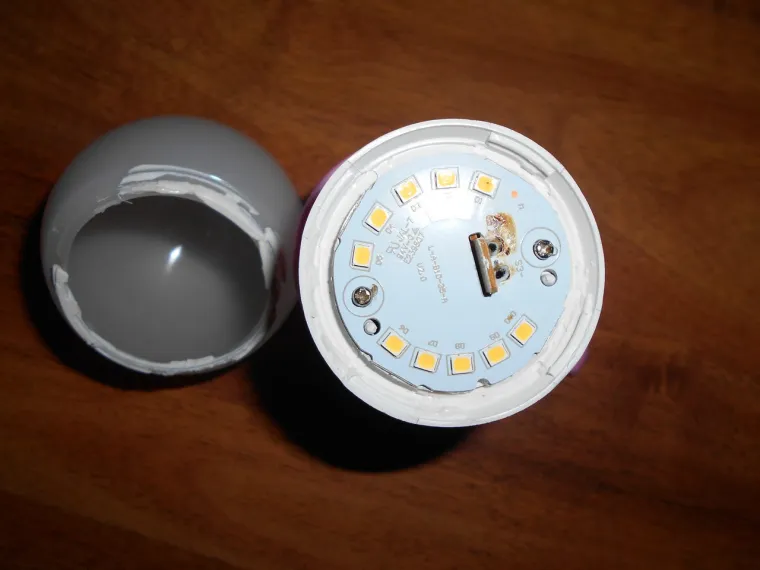

Вскрываем

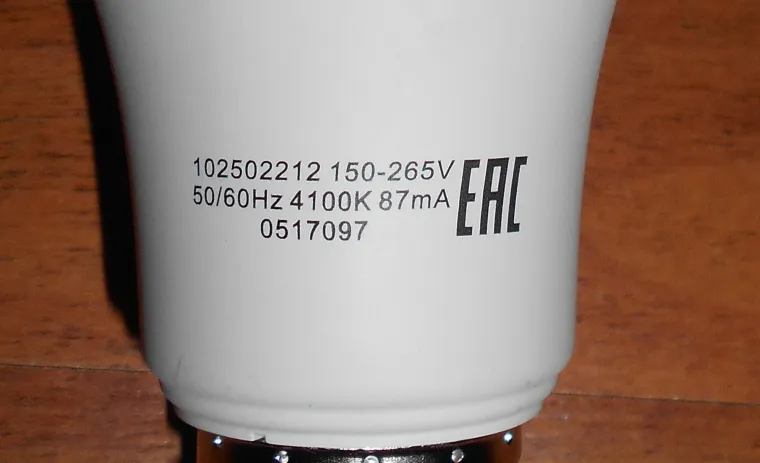

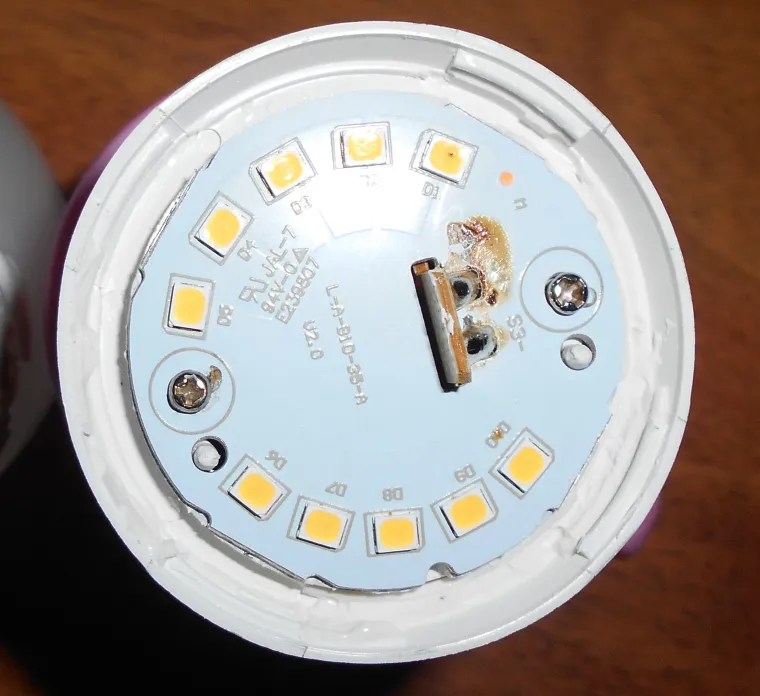

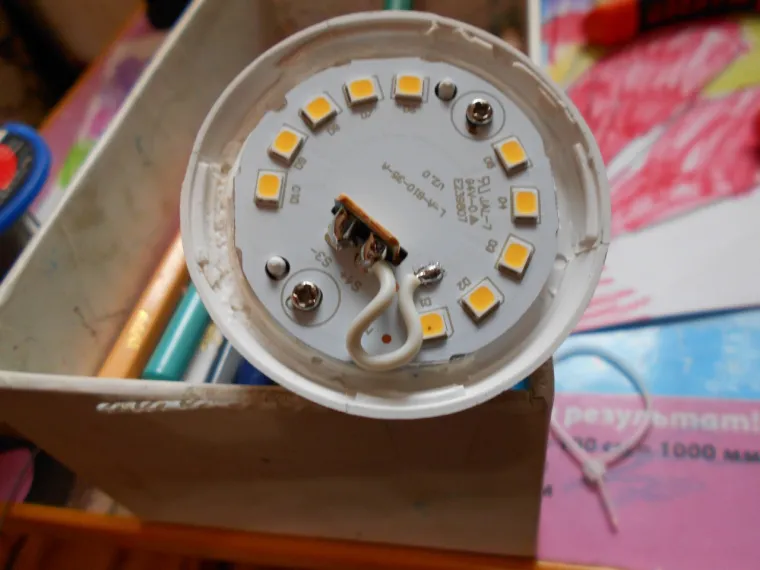

Плата со светодиодами закреплена двумя саморезами через термопасту. Судя по заявленному диапазону входного напряжения драйвер импульсный . На плате 10 трехкристальных светодиодов .

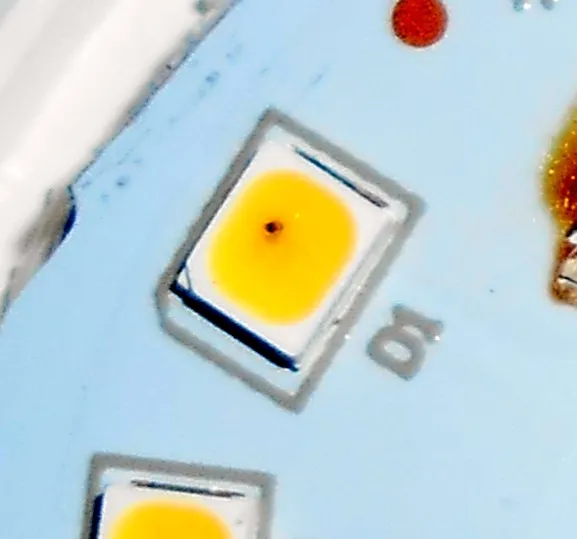

Не хочу менять сгоревший D1 , просто закорочу его .

Драйвер отслеживает ток и если он исправный проблем быть не должно .

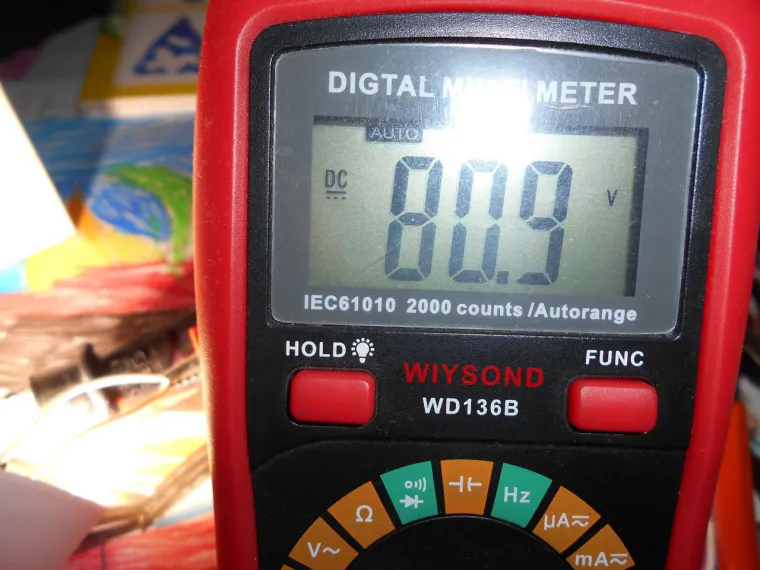

Теперь измерения . Напряжение на выходе драйвера 80,9 В

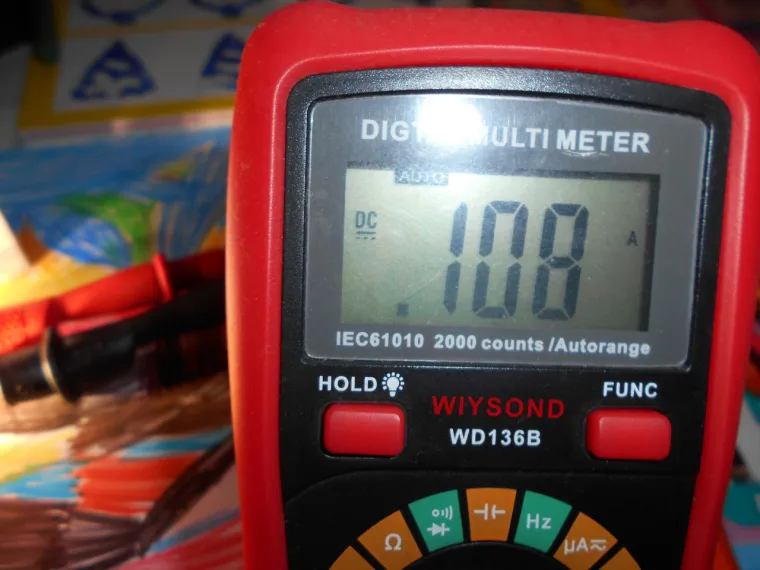

Ток в цепи светодиодов 108 мА

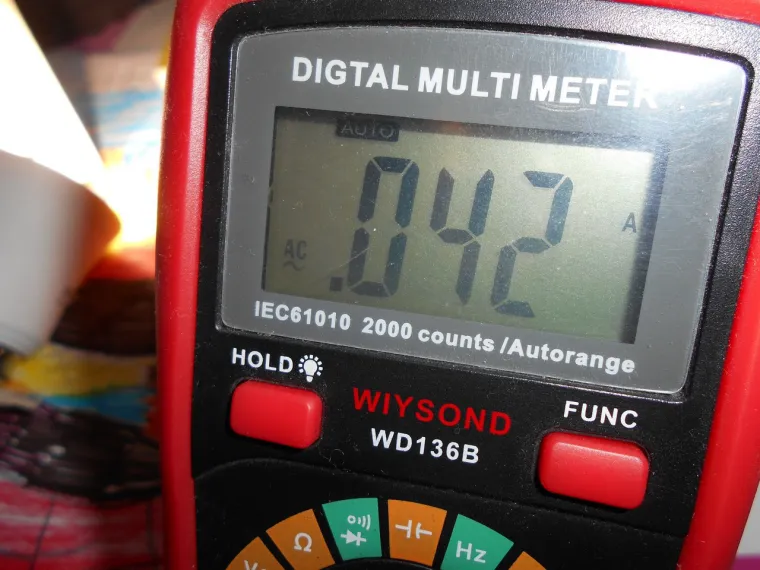

Фактический ток , потребляемый лампой 42 мА

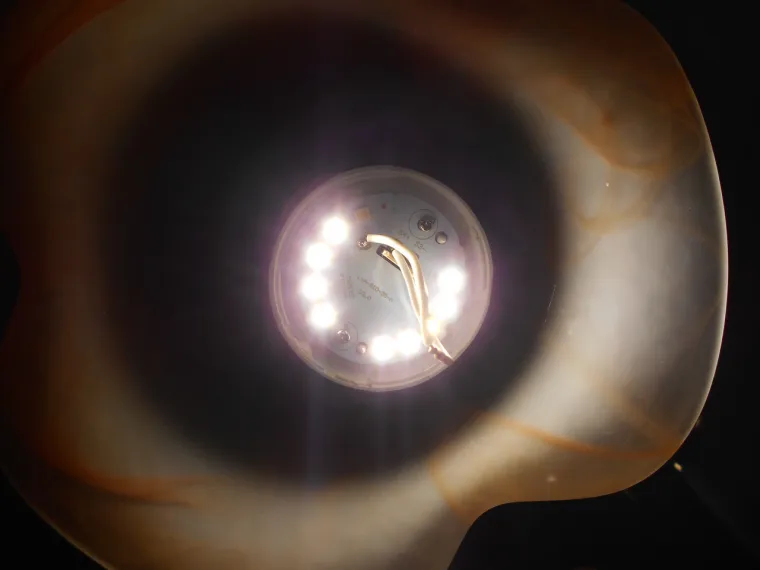

Ну как бы и все . Сгорит еще раз просто раскурочу

Комментарии10

12w но 10 светодиодов, очередной обман от производителя.....эх А пробивает светодиоды по любой причине, я сам удивляюсь иногда....даже в лампах без критического перегрева это происходит, вывод один - брак кристалла!

2

В общем исходя из ооооооооооооооооооооооочень частых поломок светодиодного освещения вывод один - надо скупать оставшиеся запасы компактных люминисцентных ламп.... они то без причин не перегорали:) бывал конечно и брак, но не в каждой лампе....

2

@Андрей-Туманенко Спасибо за долгожданный обзор!

@ALEXLED сказал :

12w но 10 светодиодов, очередной обман от производителя.....эх

@ALEXLED Вы знаете, меня больше пугает даже не то, что производитель "недодал" светодиоды, а то что ток, на котором работают светодиоды - выше номинального. Если предполагать, что номинальный ток - 100мА.

@ALEXLED То есть производитель не только "недодал" светодиоды, но также и существенно завысил номинальный ток. То есть тут имеет место - двойной обман.

  1. Производитель сэкономил на комплектующих.

  2. Компенсировал "недостающие" светодиоды - увеличенным током, что послужило снижению сроку службы.

2

@Схемотехник полностью с Вами согласен, но завышение тока это уже обман по сроку службы, оно присутствует во всех лампах!

2

@Схемотехник Если вместо сгоревшего светодиода припаять SMD резистор и понизить ток ? Какое у него должно быть сопротивление ?

2

@Андрей-Туманенко сказал :

@Схемотехник Если вместо сгоревшего светодиода припаять SMD резистор и понизить ток ? Какое у него должно быть сопротивление ?

Думаю, это бесполезно. Дело в том, что драйвер все равно будет стабилизировать ток на заданном уровне. А если вы за место светодиода припаяете резистор с каким-то сопротивлением - то вы просто уменьшите минимальное входное напряжение на лампочке, поскольку падение напряжение на цепочки светодиодов возрастет из-за добавленного резистора. Единственным способом уменьшить ток через светодиоды - это увеличение сопротивление токовых резисторов в обвязке микросхемы...

2

@Андрей-Туманенко Сколько времени нормально проработала лампа до того как сгорел светодиод?

2

Интересно сколько проживет ?

2

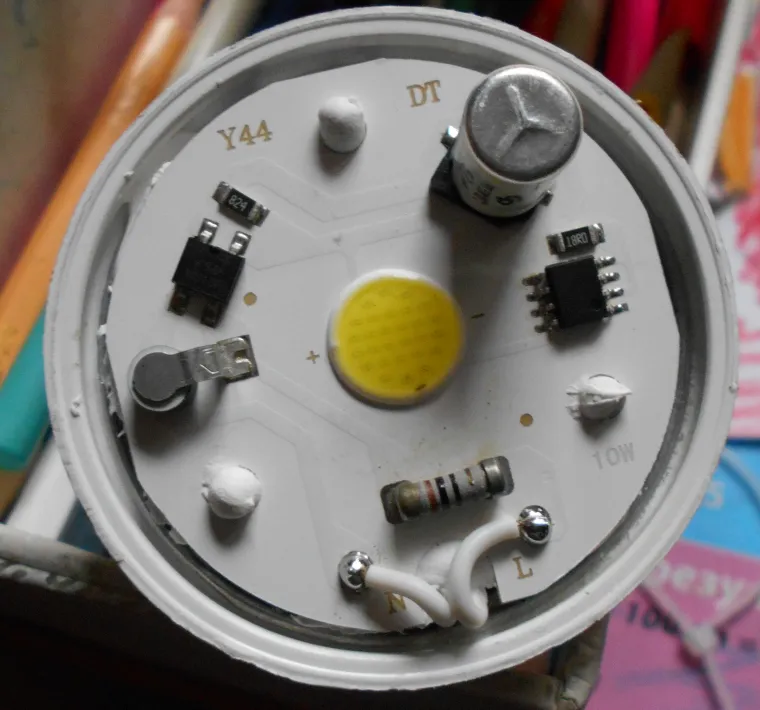

@Андрей-Туманенко сказал :

Интересно сколько проживет ?

Вы все-таки интегрировали COB-модуль! Круто! Фиг его знает! Температуру не смотрели?

2

@Схемотехник не знаю чем измерить , никак не разживусь термометром
