Российские разработчики презентовали беспроводной телевизор

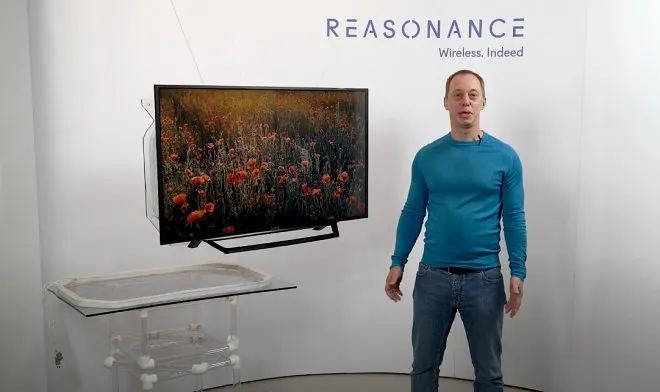

На выставке CES 2021 Россия презентовала прототип беспроводного телевизора, который разработал стартап Reasonance. Основная технология заключается в передаче энергии на расстояние до 1 м. Беспроводную функцию обеспечивает внешняя приемная катушка на задней панели телевизора. Ее было решено установить не внутри телевизора, а снаружи в специальном столике под основанием TV. Подобные идеи уже пробовали воплотить другие компании, включая Samsung. Однако в этом вопросе Россия не просто воплотила, но и презентовала всему миру свою идею. Компания не только получила патент на изобретение, но и отправила заявки на патенты в США, ЕС, Китай, Индию, Канаду и Южную Корею.

Комментарии5

"Российские разработчики презентовали технологию беспроводного питания телевизора"

@Наталья-Бабюк сказал :

Подобные идеи уже пробовали воплотить другие компании, включая Samsung.

Пробовали и отказались?! Не хотел бы я, чтобы рядом со мной находилась катушка индуктивности, которая работает на высокой частоте, а может и на обычных 50Гц (опять же ничего не сказано...) магнитное поле которой распространяется на большой площади. Вообщем сделали трансформатор без сердечника... КПД наверняка низкий... Не уточняется какую мощность потребляет сам телевизор, а какую мощность потребляет вся система...

@Наталья-Бабюк сказал :

Беспроводную функцию обеспечивает внешняя приемная катушка на задней панели телевизора. Ее было решено установить не внутри телевизора.

то есть, как можно проще...

@Наталья-Бабюк сказал :

Компания не только получила патент на изобретение

Укажите номер патента РФ... Интересно почитать... само изобретение, а также что выбрано в качестве аналога и прототипа...

1

@Схемотехник капец они гении, изобрели большой аналог беспроводной зарядки))) Лучше б нормальный телевизор изобрели, а то от жк тошнит уже:)

1

@ALEXLED сказал :

@Схемотехник капец они гении, изобрели большой аналог беспроводной зарядки))) Лучше б нормальный телевизор изобрели, а то от жк тошнит уже:)

ну так ведь зарядку сделать - это же не телевизор разработать... Там соображать надо о го го го... И тут есть важный аспект - что ведущие фирмы отказались от этой идеи... Не всё там гладко с таким способом питания...

Вот у меня есть предположения - что там есть существенное ограничение - нельзя рядом располагать металлические предметы... А то ведь рядом с телеком на столе лежит все что угодно... Кольца, монеты, брелки, DVD плеер или какая-то приставка... да все что угодно... И все эти предметы вдруг начнут нагреваться и система питания будет потреблять много энергии из сети, или же телевизор будет вырубаться)))

Вот ссылка на подробную статью: https://4pda.ru/2021/01/17/380742/ Там указано расстояние до 50см, а не 1 метр. И там указана частота преобразования 20-120 кГц. Вообщем высокочастотные катушки там... У первичной катушки (на столе) должен быть инвертор (он не показан). Конечно, на таких частотах окружающие предметы будут греться... Да само "корыто" будет греться... И вред здоровью от высокочастотных магнитных полей... И потребление бешеное у него скорее всего... Вообщем ЖЕСТЬ...

1

Тут столько диванных экспертов, прямо ужас! Я беру ровно ту информацию, которую нахожу на определенном сайте. Как уже говорилось ранее, не все публикуют подробности и детали сборки. Успехов в поиске патента РФ)).

1

@Наталья-Бабюк сказал :

Успехов в поиске патента РФ)).

Патент РФ №2699024 (Способ и устройство для беспроводной зарядки накопителя электроэнергии неподвижного или мобильного электропотребителя) (Номер патента РФ указан на сайте https://reasonance.tech/about-us/)

1 – источник электрической энергии, 2 – преобразователь частоты, 3 – плоская двухпроводная спиральная обмотка, 4 – узел передающего модуля, 5 – принимающий энергию модуль, 6 – приемный электромагнитный узел, 7 – преобразователь, 8 – накопитель электрической энергии.

Описание принципа работы: Передающая питающая катушка 3 выполнена двойным медным проводом сечением 0,75 мм2., 90 витков. Проводники обмотки лежат в одной плоскости, образуя двухпроводную спираль Архимеда. Внутренний диаметр спиральной намотки 100 мм, наружный диаметр 480 мм. Индуктивность каждой спирали 5,1 мГн. Двухпроводная спиральная обмотка представляет собой свернутую в виде плоской спирали четвертьволновую длинную линию, разомкнутую на конце. Концы линии изолированны друг от друга. Емкость между проводниками спирали 30,5 нФ. Сопротивление проводников двухпроводной спиральной обмотки 2,3 Ом и 2,4 Ом. Резонансная частота f0=64-60 кГц. Приемная катушка 6 приемного модуля 5 выполнена в виде плоской однопроводной спиральной обмотки с внутренним диаметром 100 мм. Индуктивность обмотки 0,3 мГн.

Практические исследования: На расстоянии 0,5 м по вертикали между передающей 3 и приемной 6 обмотками, при перемещении в двух взаимно перпендикулярных направлениях в горизонтальной плоскости (±0,3 м от центра) прокачивалась электрическая энергия мощностью 100 Вт с разбросом не более 7%.

@Наталья-Бабюк сказал :

Тут столько диванных экспертов, прямо ужас! Я беру ровно ту информацию, которую нахожу на определенном сайте. Как уже говорилось ранее, не все публикуют подробности и детали сборки.

Диванные эксперты это да... Вот как раз в мелочах многое и решается... Почитав этот патент, можно сделать вывод, что это устройство далеко не дешевое. Возможно, его стоимость сопоставима с самим телевизором...

Наталья мы стараемся анализировать информацию, а не просто ее "съедать"...

2
