Прошел год , что изменилось?

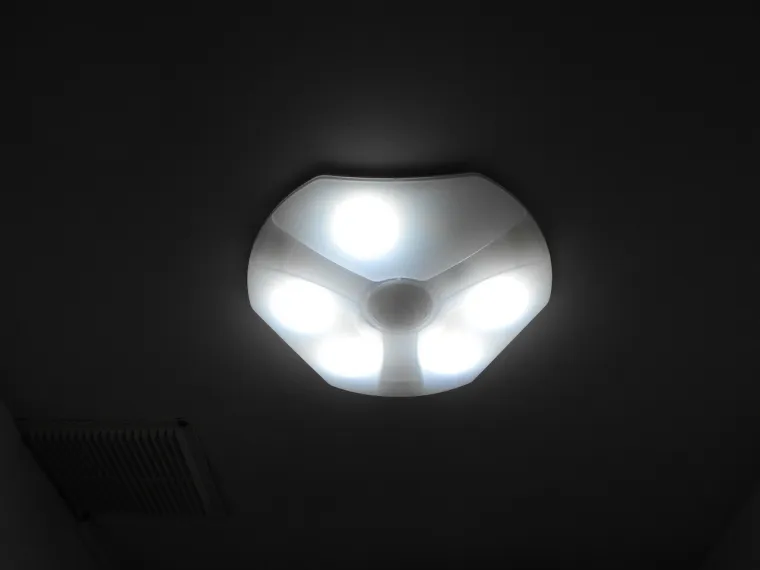

Год назад я описывал переделку светильника : https://domorost.ru/topic/2375/%D1%82%D0%B5%D1%81%D1%82-%D1%81-%D1%82%D1%80%D0%B5%D1%81%D0%BA%D0%BE%D0%BC-%D0%BF%D1%80%D0%BE%D0%B2%D0%B0%D0%BB%D0%B8%D0%BB%D1%81%D1%8F Так вот не все керамические COBики выжили. На днях один погас. Будем разбирать или ну его НА?
Конечно надо посмотреть! Очень ведь интересно!
@Андрей-Туманенко сказал :
Такие вопросы задаете... Конечно же нужно исследовать, установить причину поломки, сделать прогноз и выводы из всей этой "истории". Тем более вы активно продвигаете COB-технологию, считая ее перспективной. За одно не напомните, схему светильника, параметры КОБ модуля, а также при каких условиях он работал (ток и прочее).
@Схемотехник напоминалка тут https://domorost.ru/topic/2375/%D1%82%D0%B5%D1%81%D1%82-%D1%81-%D1%82%D1%80%D0%B5%D1%81%D0%BA%D0%BE%D0%BC-%D0%BF%D1%80%D0%BE%D0%B2%D0%B0%D0%BB%D0%B8%D0%BB%D1%81%D1%8F
@Андрей-Туманенко он меня боится . Снял , разобрал , включил - работает ! Ужас!
Заменил драйвер поставил от лампы ЭРА , напряжение стало выше. Было 210 , а теперь 215 ...
@Андрей-Туманенко сказал :
Если, то работает, то не работает, может проще разобрать новую лампочку? диодную плату приклеить к алюминиевой пластине? а драйвер расположить рядом, как у вас и сделано? То есть отказаться от КОБ модулей? раз у них сомнительная надежность?
@Схемотехник Два COB модуля я подключил изначально от 290 Вольт постоянного тока , а четыре от 220 Вольт переменного тока в качестве эксперимента. На завышенном напряжении эти два COB а "прожарились" и стали шалить уже на третий день. Один сразу поменял, т.к. он иногда отключался . Второй через год стал пошаливать. Это тоже тот, что был от 290 Вольт подключен. В общем все достаточно надежно получилось и как погаснет окончательно просто заменю . Заключение такое нужно сразу их запитывать от постоянного тока на 210-215 Вольт и естественно с теплоотводом.
@Андрей-Туманенко сказал :
А конкретная документация существует на данные модули? можно почитать?
@Схемотехник это все , что могу предложить https://aliexpress.ru/item/33029860010.html?spm=a2g0s.9042311.0.0.264d33edvWQw5a&_ga=2.161959420.1964881917.1613319907-1171404096.1598290587&sku_id=10000013550817519
@Андрей-Туманенко сказал :
Очень скромные данные. Напряжение, мощность, люмены, габариты. Неясно, что там с драйвером. Но пульсации там должны быть "дикими". @Андрей-Туманенко так получается что модули рассчитаны на переменный ток? А как же вы их запитываете от драйверов - стабилизаторов тока? Получается, при помощи драйверов постоянного тока вы обеспечиваете на модулях напряжение 220В? ну то есть близкое к нему?
6 модулей по 3 W каждый , а драйвер от лампы ЭРА 17 W . Разбор лампы тут: https://domorost.ru/topic/2742/%D0%BB%D0%B0%D0%BC%D0%BF%D0%B0-%D1%8D%D1%80%D0%B0-%D0%B4%D0%BE%D0%BB%D0%B3%D0%BE%D0%B6%D0%B8%D1%82%D0%B5%D0%BB%D1%8C/2 Без переделки 215 Вольт получилось на выходе . Видимых пульсаций светового потока нет
@Андрей-Туманенко сказал :
Получается, что все 6 модулей запараллелены и подключены к одному драйверу? То есть если модули по очереди будут выходить из строя, то что через оставшиеся будет увеличиваться?
@Схемотехник Если в обычной светодиодной лампе выйдет из строя один светодиод , то погаснет вся лампа . В моем случае выход из строя одного COB ика изменит напряжение на выходе драйвера в большую сторону . При этом заявленное напряжение изготовителем 220-240 Вольт, а значит главное не превышать 240 Вольт. Полагаю 240 Вольт на выходе драйвера будет , если сгорит три и более COB иков. За год эксплуатации погас всего один и то он был "прожарен" напряжением 290 Вольт , т.е. не исключены повреждения кристаллов . После такой "прожарки" он отработал год и работает сейчас. В общем , чтоб убить светильник временем понадобиться несколько лет . Есть такие же COB ики на 7 и 9 Ватт. Значит в них все более "усиленное" должно быть? Думаю если на них собрать светильник и занизить напряжение до 180 -190 Вольт на выходе драйвера , то получится неубиваемый вариант
@Андрей-Туманенко сказал :
Ха-ха-ха... Все по новой))) Оказывается мы это уже обсуждали год назад))) Я понял, что есть если останется только один рабочий модуль - то напряжение на нем не превысит предельно-допустимого значения в 240В.
Согласен, что занижение характеристик относительно номинальных - продлевает срок службы. На счет тех же модулей на большую мощность - фиг его знает, усиленные они там или же такие же как и на меньшую мощность.
А все-таки, если разобрать, например, четыре обычные лампочки и встроить их в светильник - то получится 4-е светодиодные платы и 4-е драйвера. Надежность будет выше? Драйвера не так будут напрягаться, да и диоды диодной плате не так кучно стоят, как в СОВ модулях. Или же это неверные рассуждения? Просто не понятно, в чем преимущество СОВ модулей. Сорри если повторяюсь... Возможно, когда-то вы это уже говорили. Но я почему-то не могу никак усвоить.
@Схемотехник В общем когда то диодные мосты собирали из отдельных диодов , а теперь это одна сборка . Так и со светодиодами . COB технологии постепенно заменят SMD светодиоды, где это возможно . За 10 штук я отдал $4,63 , но что я получил за эти деньги? 1.Реально яркий белый свет 2.Размер подложки 14х14 мм материал керамика 3.Для мощности 3 W куда лучше керамика 14х14мм , чем 1 W SMD2835 (2,8*3,5) 4.В ремонте проще приклеить новый COB и припаять к нему 2 провода 5.Параллельное подключение повышает надежность светильника 6.В филаментных лампах тот же COB на керамике вообще без дополнительного радиатора и они работают в таком режиме год и более
Хм,проще цоколь Е 27-Е14,или GX53 поставить,и монтируй туда LED,какой хочешь, в этот светильник,без заморочки,или еще вартант ленту засунуть,если паять не все умеют.
@Haz88 да это все понятно , вариантов множество. Просто я описал как я сделал и ответил на вопросы форумчан. Каждый исходит из подручного материала . У меня были COB модули под рукой вот на них и собрал. Только они жутко мерцали вот и пришлось ставить импульсный драйвер от светодиодной лампочки
@Андрей-Туманенко сказал :
Решение по устранению пульсаций - очень хорошее, оно доступное, простое и эффективное. Благодаря доступному стабилизатору тока - можно широко применять модули постоянного тока не заботясь об их источнике питания. Интересно, а можно ли запараллелить импульсные драйвера от обычных лампочек, чтобы, например, запитать мощные матрицы...
@Схемотехник насколько мощные ? Если Ватт 10-30 , то есть вариант не очень затратный
@Андрей-Туманенко сказал :
Хорошо, вот какие бы вы драйверы применили бы для светодиодных модулей?
Модуль мощностью 10Вт, высоковольтный
Модуль мощностью 10Вт, низковольтный
Модуль мощностью 30Вт, высоковольтный
Модуль мощностью 30Вт, низковольтный
Модуль мощностью 50Вт, высоковольтный
Модуль мощностью 50Вт, низковольтный
Модуль мощностью 100Вт, высоковольтный
Модуль мощностью 100Вт, низковольтный
@Схемотехник в общем на Aliexspress есть COB модули для уличного освещения с линейным драйвером и без электролитических конденсаторов. 10 W модуль стоит $1, более мощные не намного дороже. Работает от 110 или 220 Вольт переменного тока.
Вот меня и посетила шальная мысль , а если взять такой модуль на 110 Вольт и подключить его от драйвера AC 200 - 240 to DC 120-160 .
Но их нет под рукой , чтоб экспериментировать. Зато есть другой конструктор и никак руки не дойдут до него . Два модуля на 12 Вольт размером 250х12 мм мощностью 10 W
и драйверок изолированный
светят неплохо 4200 К
@Андрей-Туманенко сказал :
Несколько раз обновил страницу и наконец-то все картинки загрузились! Браво форуму! НЕ помните где именно покупали светодиодные "Полоски"? Очень любопытные, какие еще есть модули такого формата... Это же можно заменить маломощную линейную люминесцентную лампу на светодиодный модуль...
@Схемотехник В общем я планирую переделать люминесцентный светильник 18W на два этих модуля. Драйвер не дотягивает до 600 мА как заявлено изготовителем.
по прибору 584 мА . Напряжение на каждом модуле 11,71 В 0,584х11,71=6,8 W при заявленной изготовителем COB модуля мощности 10 W и ток до 900 мА
Получился очень щадящий режим работы , а света модули прилично выдают.
@Андрей-Туманенко сказал :
Здорово! Да, модули должны прослужить долго! Буду искать такие же модули! У меня в люминесцентном светильнике - лампочка уже "тяжело" зажигается! Думаю, долго не протянет - надо будет менять!. А в другом светильнике - стоят диоды - но они дискретные... и получается, что тень о такой лампы является ступенчатой...
@Схемотехник модули отсюда https://aliexpress.ru/item/32838585591.html?spm=a2g0s.9042311.0.0.264d33edEMsFO3&_ga=2.131147270.800022947.1613729594-1171404096.1598290587
