Как затолкать драйвер?

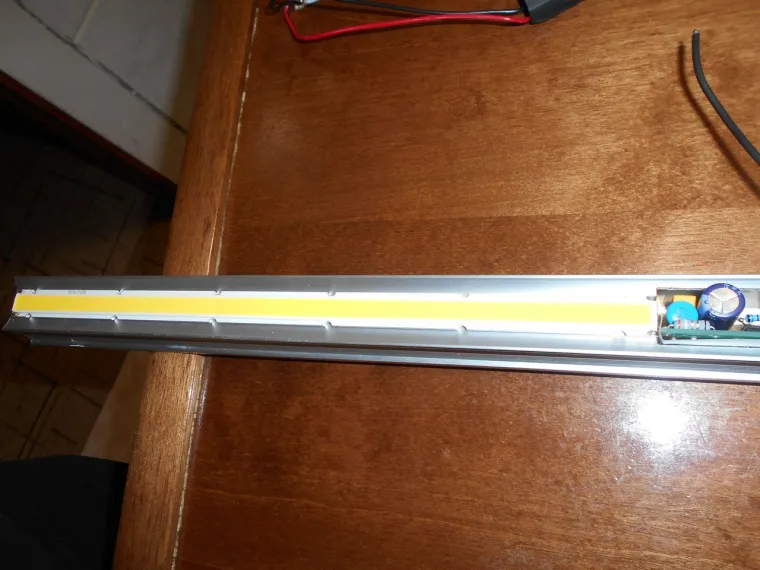

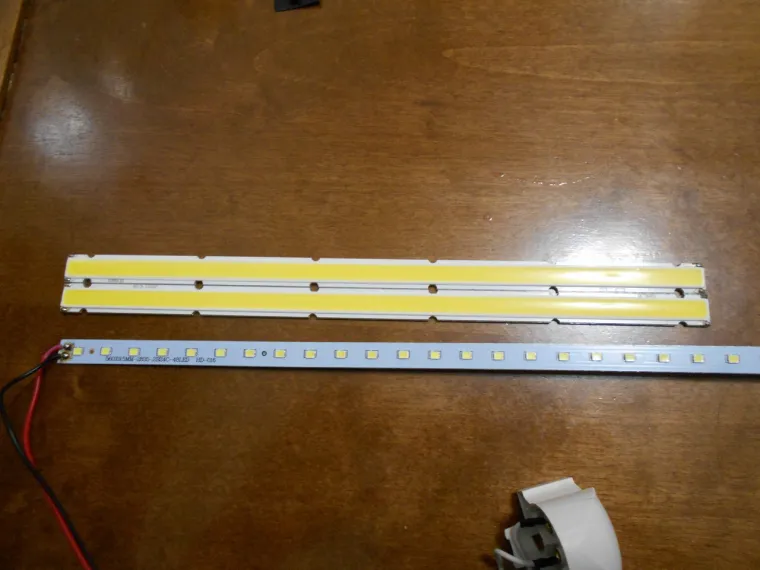

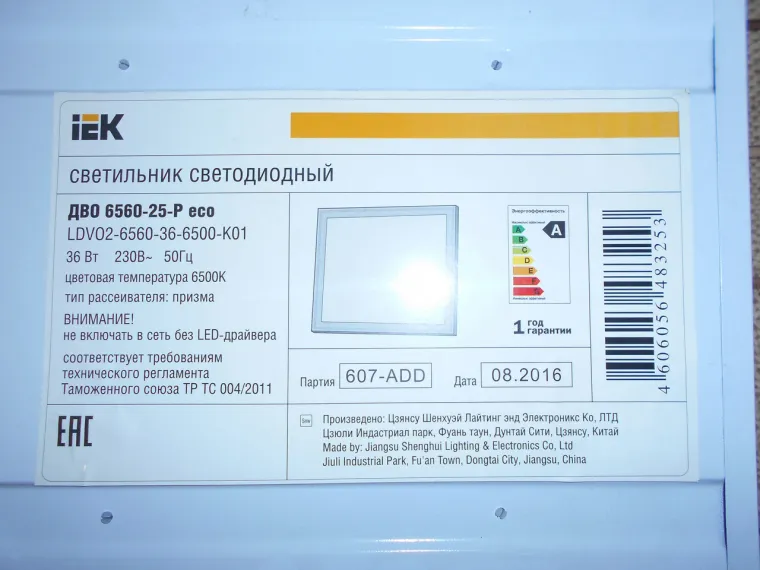

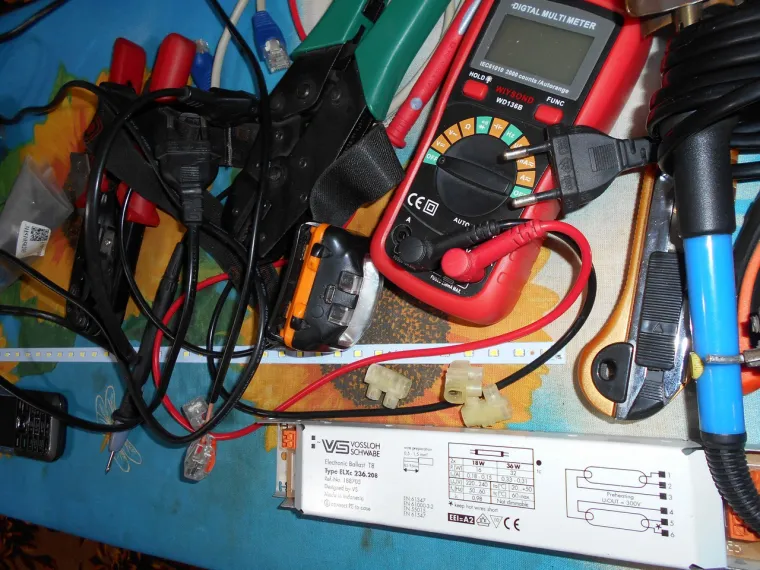

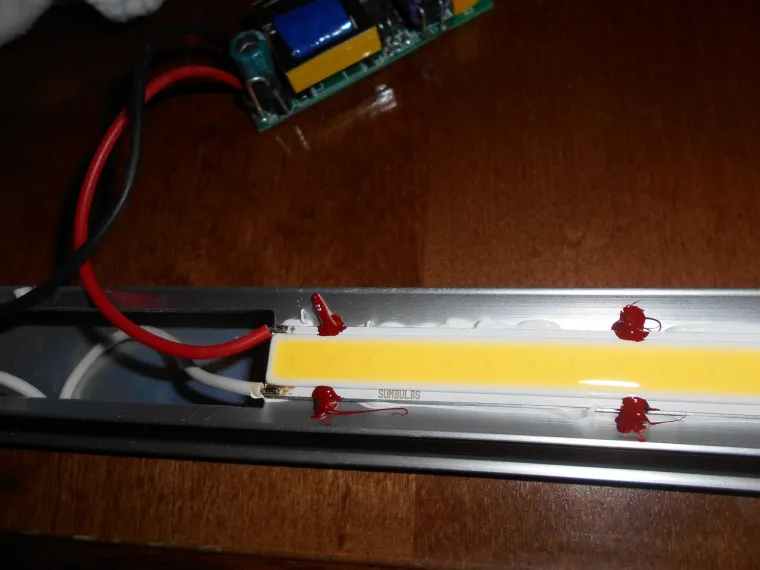

Есть желание переделать светильник на COBы

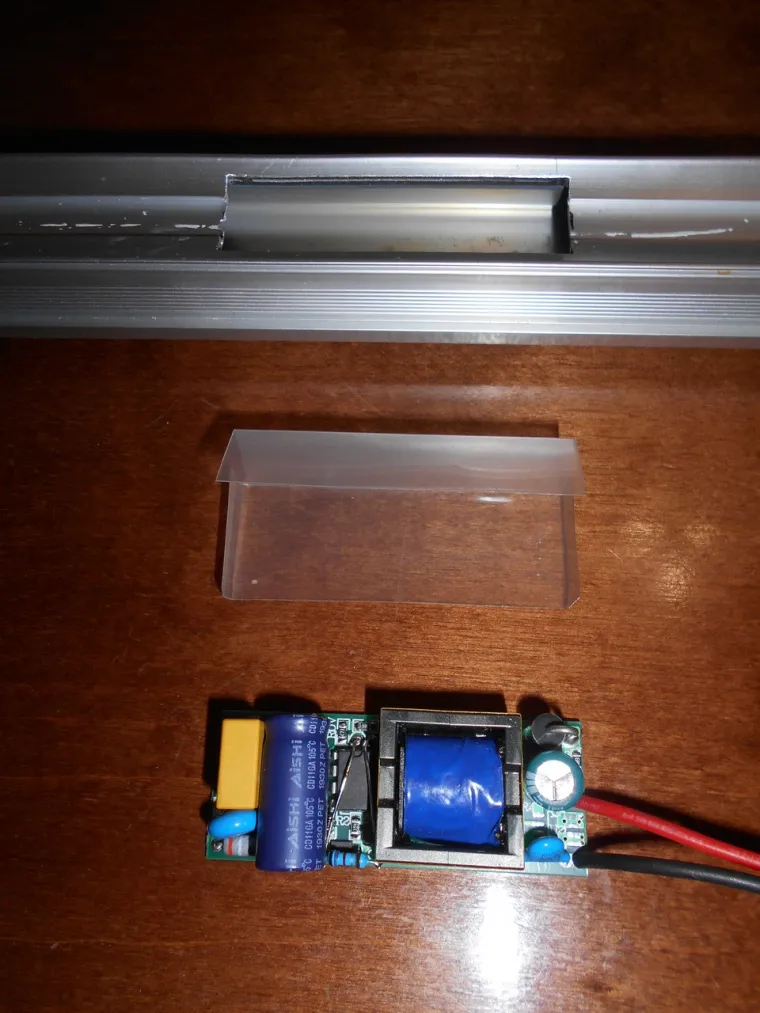

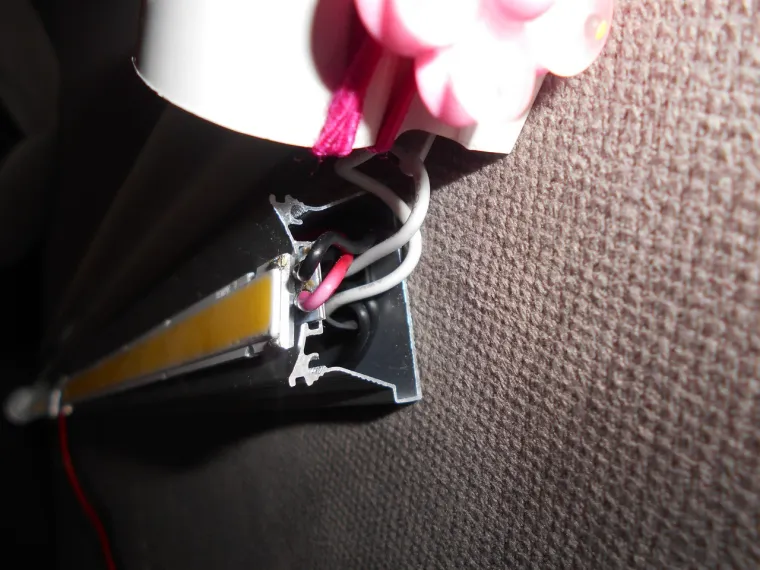

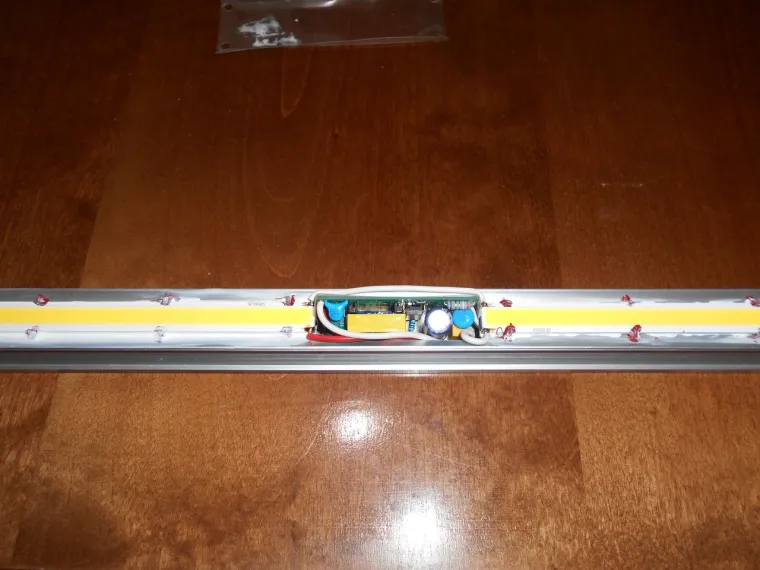

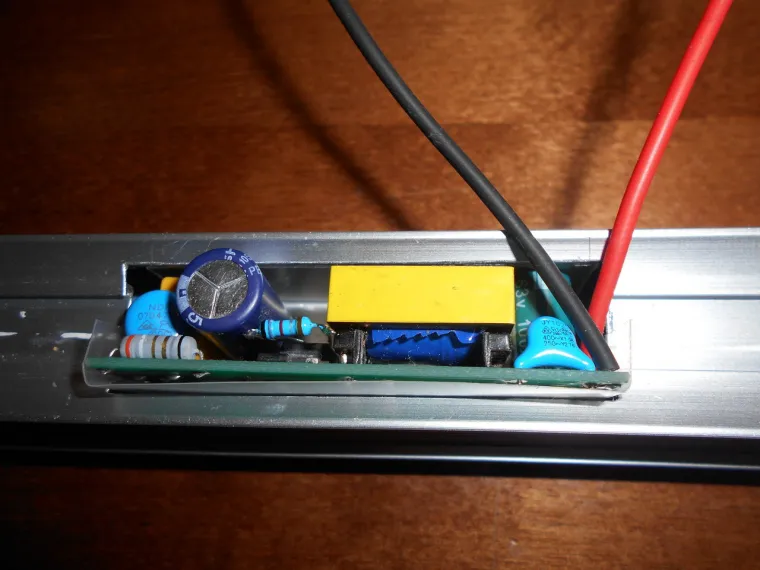

но вот куда вмонтировать драйвер ?

внутри пусто , но он туда не залезет

Комментарии47

@Андрей-Туманенко сказал :

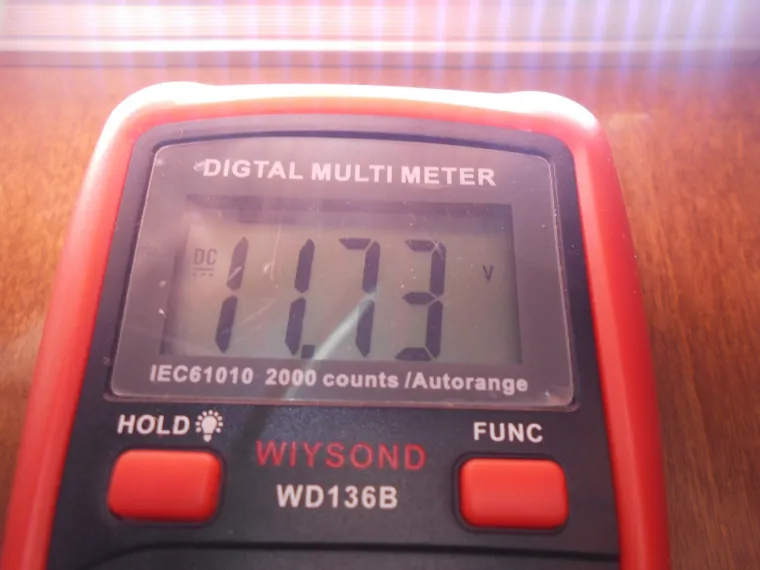

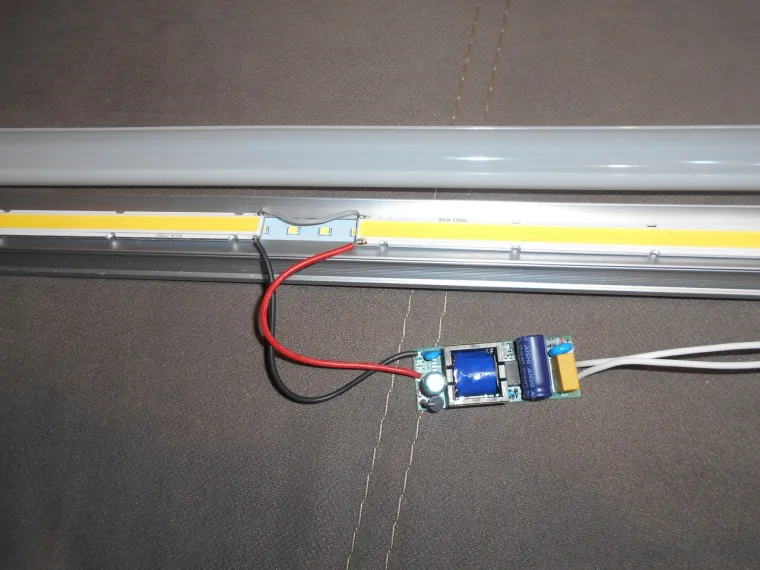

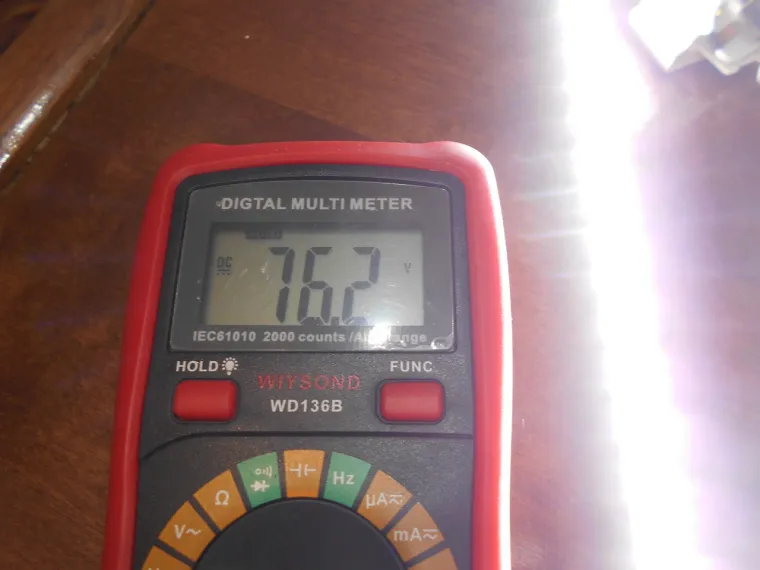

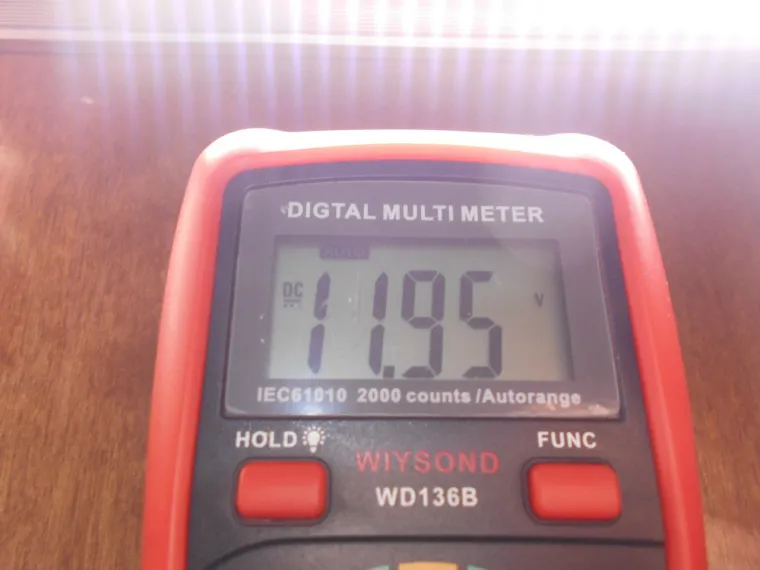

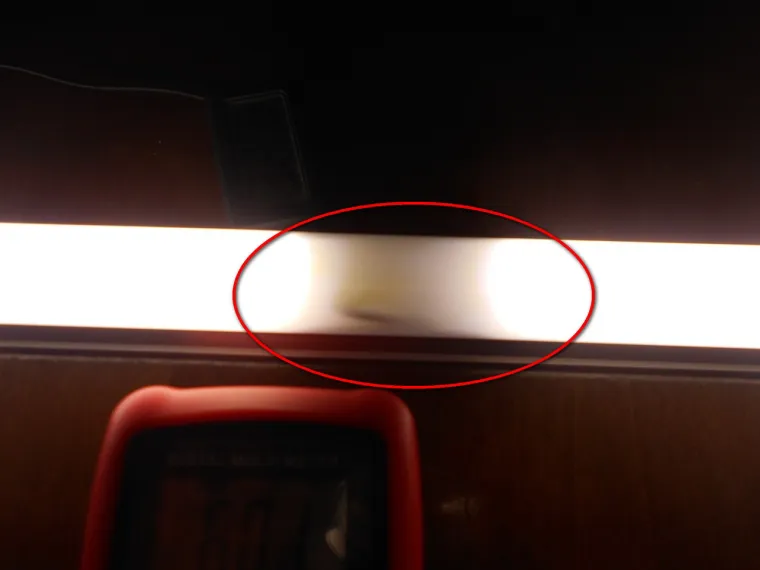

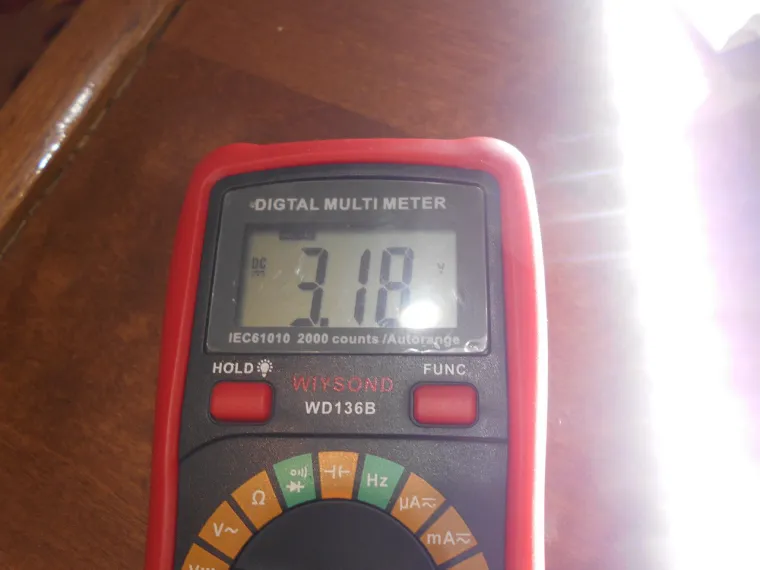

@Схемотехник COBы подключены к драйверу от середины стало интересно сколько потеряется . Это возле драйвера а это уже в конце модуля. Падение 0,22 Вольта

  1. Если я правильно понял, то драйвер - стабилизатор тока? два диодных модуля соединены последовательно? А общее падение около 20-24 вольт?

  2. Очень интересно наблюдение... То есть разница между "концами" линеек составляет 220мВ. Это значит, что ток через диоды в начале и в конце линейки - разный... Получается, что диоды, которые расположены ближе к проводам - работают при большем токе?

  3. Как вы считаете, нужно ли "кидать" дополнительные провода на "удаленные" концы модулей? Чтобы минимизировать падение напряжения?

  4. Как вы оцениваете долговечность при такой разнице в падениях напряжения на начале и конце линеек?

1

1.Все верно драйвер изолированный , со стабилизацией тока. Модули соединены последовательно и на холодную на них 24 Вольта. По 12 Вольт на каждом . С прогревом модулей напряжение уменьшается .

2. Ну если 220 мВ критично , то имеет смысл переподключить модули . От драйвера подать напряжение от середины, а перемычку между модулями пробросить по краям. 3. Не знаю насколько это критично 4. Так полагаю, что лет так через несколько возможно будет заметна разница в яркости . Полагаю износ светодиодов будет неравномерный .

1

@Андрей-Туманенко сказал :

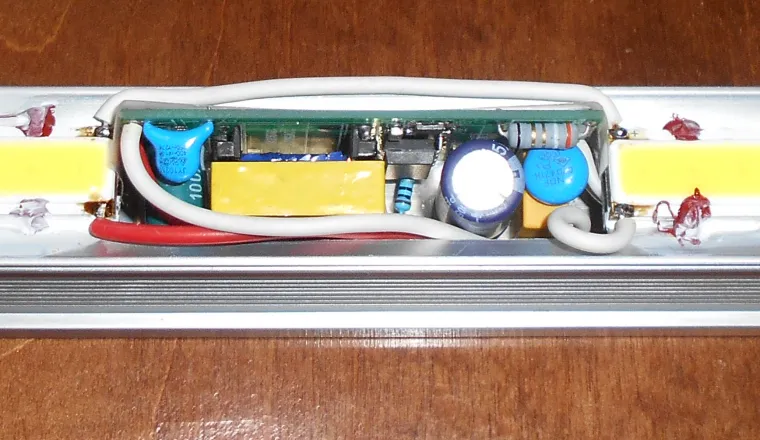

Ну если 220 мВ критично , то имеет смысл переподключить модули . От драйвера подать напряжение от середины, а перемычку между модулями пробросить по краям.

Да да! Точно! По диагонали! Так с аккумуляторами делают, когда они параллельно соединяются, что ток снимают с разных концов, чтобы сбалансировать... Скорее всего, 220мВ - это критично... ВАХ де у диодов крутая...

А по световому потоку не видно? что в центре ярче, чем по краям? А что за КОД вы скинули? у меня телефон простой) расскажите как прочесть?))

1

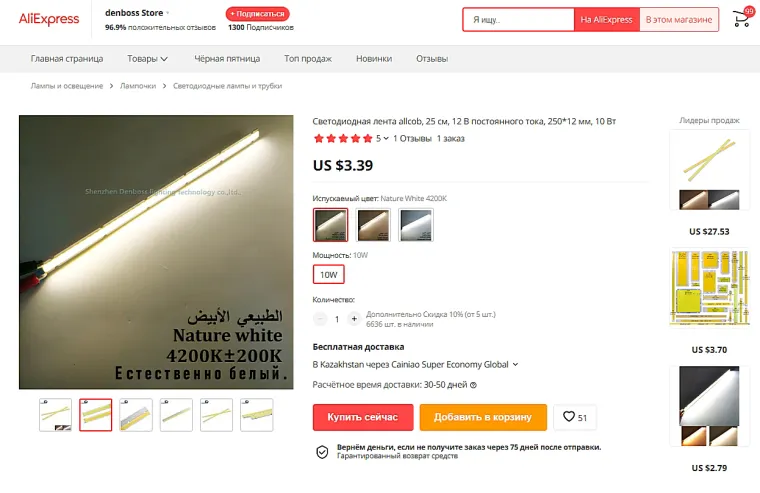

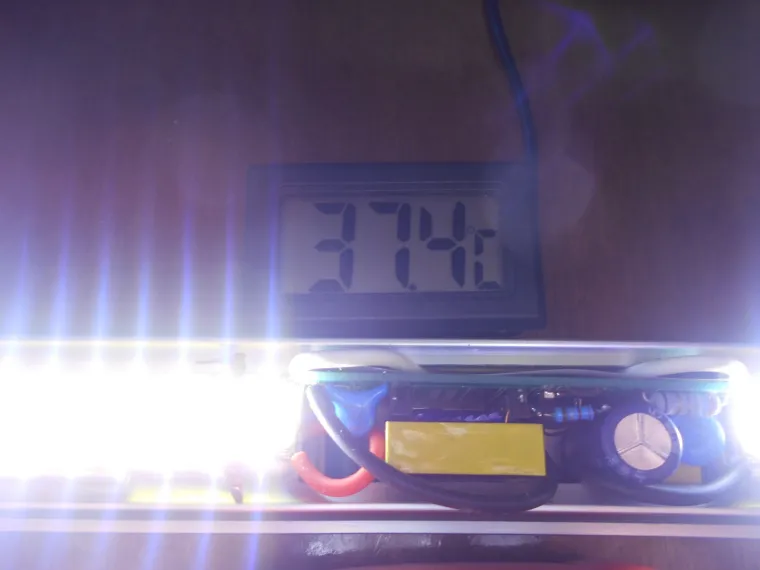

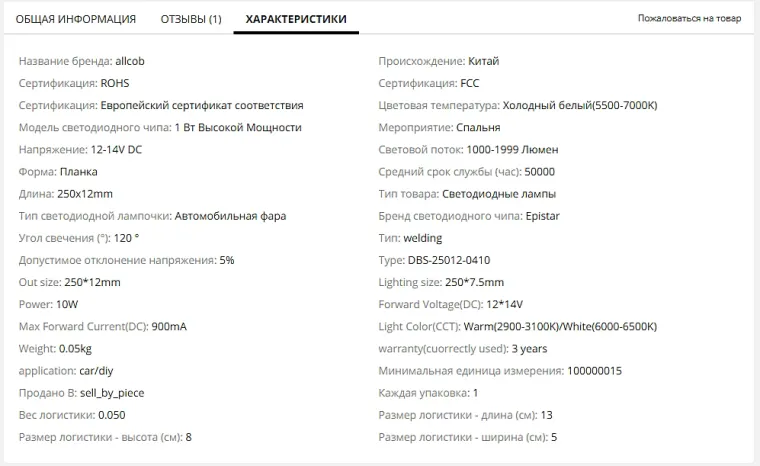

@Схемотехник это QR ссылка на драйвер . Если ее сканировать , то получится переход по ней на магазин Aliexpress. Кстати гонял больше часа с рассеивателем и диодная плата больше 52 град. С не набрала

1

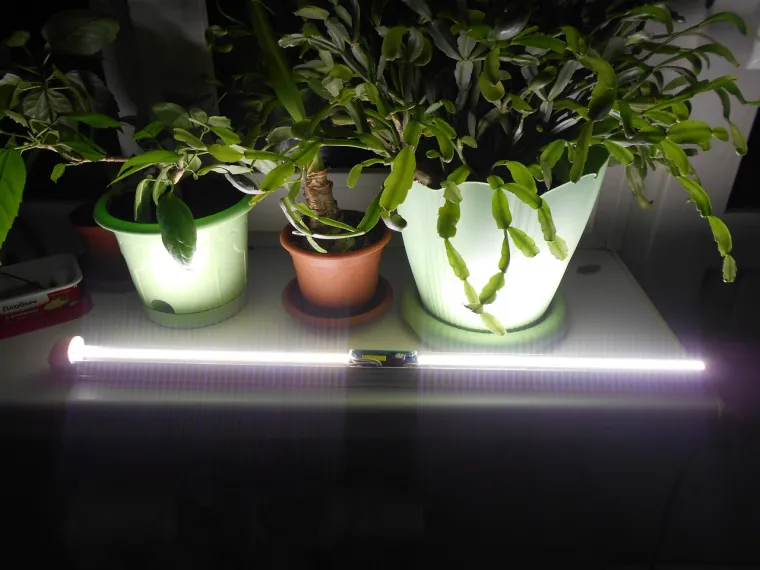

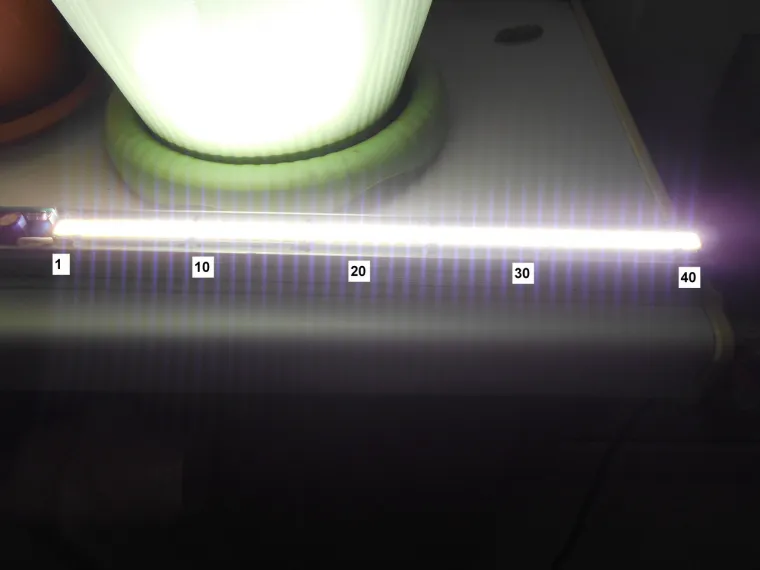

@Схемотехник по диагонали подключил . Теперь нет перекоса по напряжению . С обоих сторон показывает одинаково . И вроде ярче стал светить . В общем 80 светодиодов , фактически потребляемая мощность 18 Вт, температура диодной платы с рассеивателем 52 град. С . Без рассеивателя лучше свет , но бьет по глазам . Рассеиватель все портит . Как быть ?

2

@Андрей-Туманенко О. Спасибо за ссылку.

2

@Андрей-Туманенко сказал :

Без рассеивателя лучше свет , но бьет по глазам

А как иначе то? Он затем и нужен, рассеиватель, чтобы рассеивать и не било по глазам. Расплата за это - теряем часть света. Если не рассеиватель и не бъет по глазам то что то отраженного света , то есть светим куда то на светоотражающий и опять же светорассеивающий белый экран и довольствуемся тем количеством света которое переотразится к нам от него .

3

@Схемотехник по диагонали подключил . Теперь нет перекоса по напряжению . С обоих сторон показывает одинаково . И вроде ярче стал светить . В общем 80 светодиодов , фактически потребляемая мощность 18 Вт, температура диодной платы с рассеивателем 52 град. С . Без рассеивателя лучше свет , но бьет по глазам . Рассеиватель все портит . Как быть ?

Здорово! Диагональное подключение помогло! Интересно, что телефон замечает дискретность диодов. Хотя люминофор единый... А в чем же свет без рассеивателя лучше? Мне кажется, рассеиватель должен быть, так как он, извините за туфталогию, будет рассеивать, тем самым улучшит качество света в вопросе плавности. Еще попробуйте обратить внимание на тень от этого светильника, когда диоды дискретные, то и тень тоже дискретная... Это вольно-таки неприятно...

2

@Схемотехник сказал :

По диагонали!

И когда про ленту, давно было видео на канале, про то как включать ленту, там тоже включение по диагонали было .

3

@Схемотехник сказал :

замечает дискретность диодов. Хотя люминофор единый

Если смотреть на этот модуль глазами а не камерой, то дискретность не заметить. Но светильник будет не нормальный . Будет серьезно слепить и хоть дискретность при таком просмотре заметить не получится, но для глаз такое вредно, "зайчиков" нахватаешься запросто. Конечно, светильнику надо рассеиватель, который, естественно, поглотит часть света но и выполнит свою задачу, сделает свет более ровным, рассеянным, светильник перестанет слепить.
