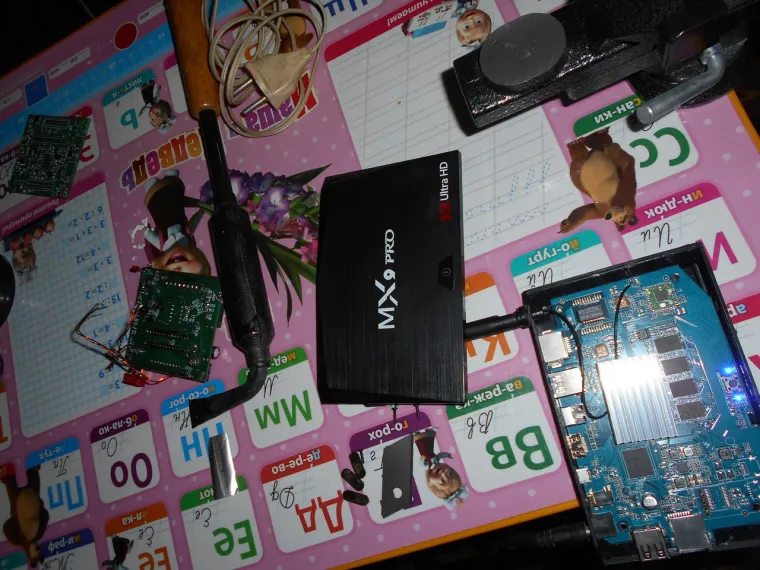

И так сегодня ТВ приставка , которая выдает зеленый экран . Будем разбирать(ся) или в ведро ?

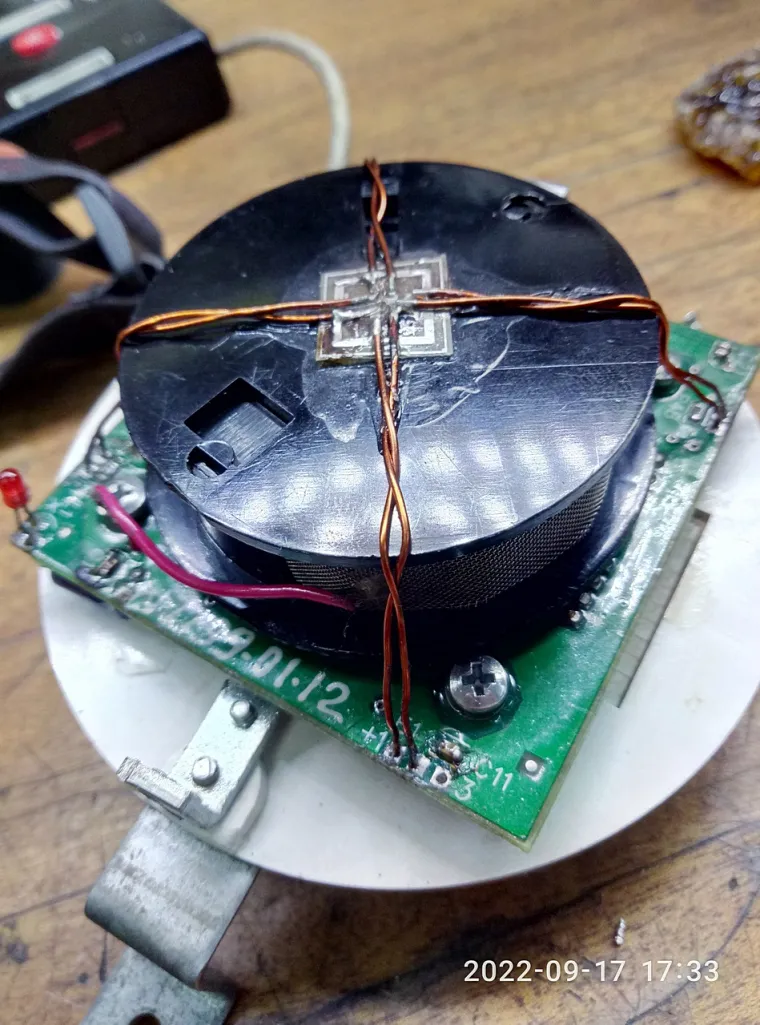

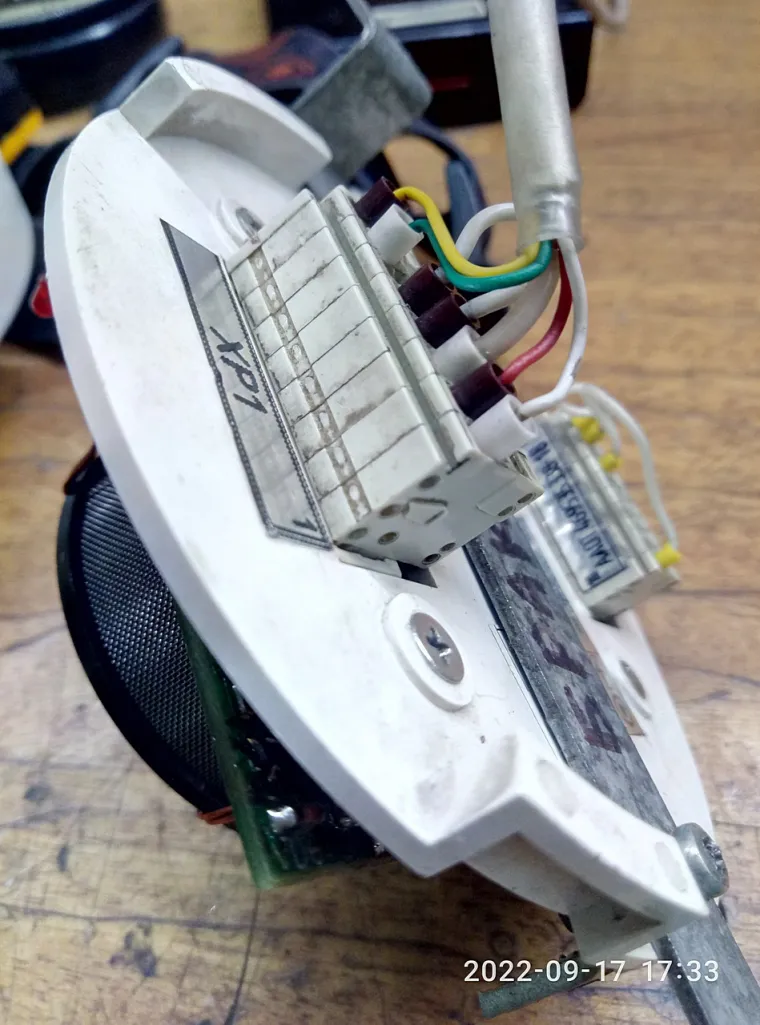

С таким паяльником она все расскажет почему же она не хочет работать ?

В общем вскрытие показало :

  1. выходное напряжение в норме 5,19 Вольт

  2. напряжение "проседает" до 2,8 Вольт при включении приставки

  3. нужно вскрывать блок питания и разбираться с ним

Комментарии13

@Андрей-Туманенко сказал :

С таким паяльником она все скажет почему она не хочет работать ?

Да, с таким паяльником, можно гарантированно устранить текущую неисправность. Такой паяльник позволяет комплексно решать задачи по ремонту...

@Андрей-Туманенко сказал :

В общем вскрытие показало :

входное напряжение 5,19 Вольт напряжение "проседает" до 2,8 Вольт нужно вскрывать блок питания ...

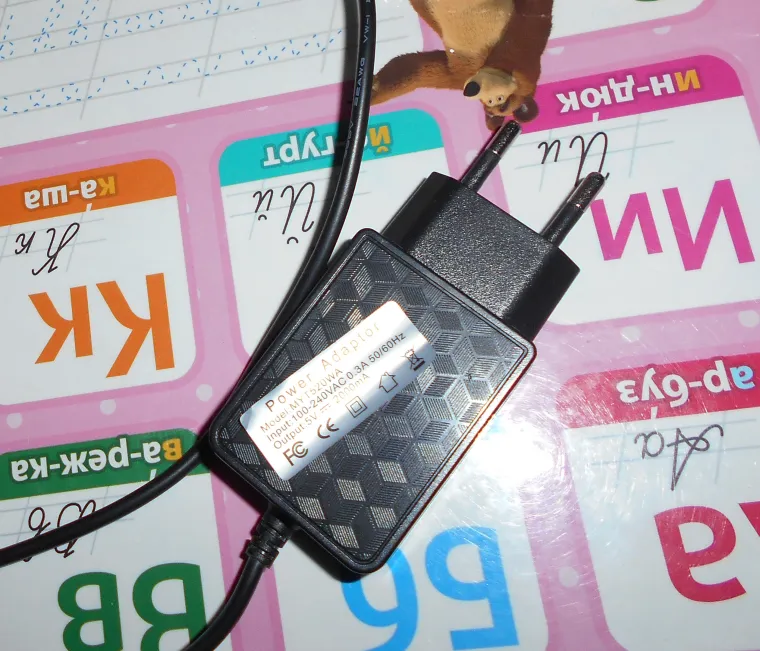

А блок та, не простой оказывается... на 2 Ампера... А может он в защиту уходит? Вы нагружать его не пробовали? Блок на 2 ампера... Где такой найти...

1

@Схемотехник сказал :

А блок та, не простой оказывается... на 2 Ампера... А может он в защиту уходит? Вы нагружать его не пробовали? Блок на 2 ампера... Где такой найти...

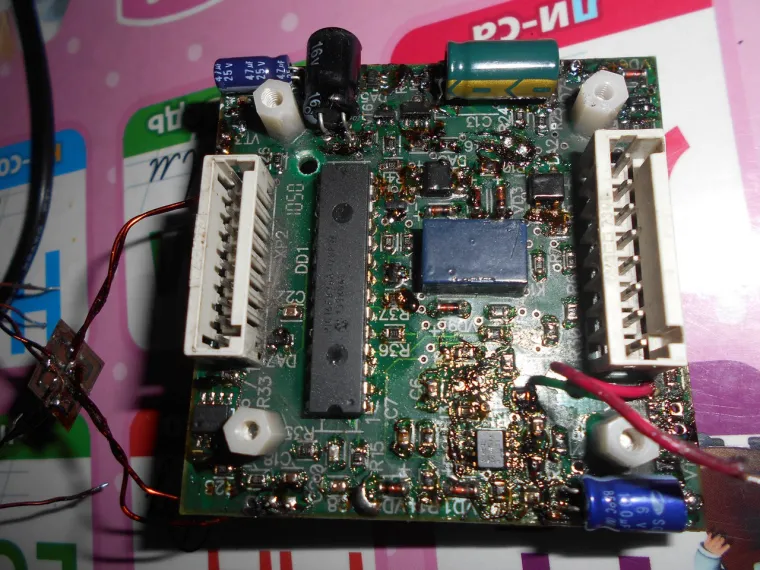

В общем в закромах нашел аналогичный блок питания от устаревшей приставки. Процессор у нее был ну очень медленный , а блок питания такой же 2А 5 Вольт . Выдает он 5,25 в дежурном режиме приставки и 5,15 в рабочем . Теперь нужно как то вскрыть "родной" блок , скорее всего в нем электролиты износились. А паяльник как раз сейчас нужен для выпаивания микроконтроллера PIC16

1

@Андрей-Туманенко сказал :

В общем в закромах нашел аналогичный блок питания от устаревшей приставки. Процессор у нее был ну очень медленный , а блок питания такой же 2А 5 Вольт . Выдает он 5,25 в дежурном режиме приставки и 5,15 в рабочем .

То есть с ним приставка ожила?

@Андрей-Туманенко сказал :

Теперь нужно как то вскрыть "родной" блок , скорее всего в нем электролиты износились.

Возможно, боюсь без повреждений корпуса будет сложно...

@Андрей-Туманенко сказал :

А паяльник как раз сейчас нужен для выпаивания микроконтроллера PIC16

Таким паяльником всю плату можно отпаять.. причем, одним разом и на один раз... Он скорее всего, на своем жале держит температуру не ниже 500 градусов...

1

То есть с ним приставка ожила?

Так точно ожила

Возможно, боюсь без повреждений корпуса будет сложно...

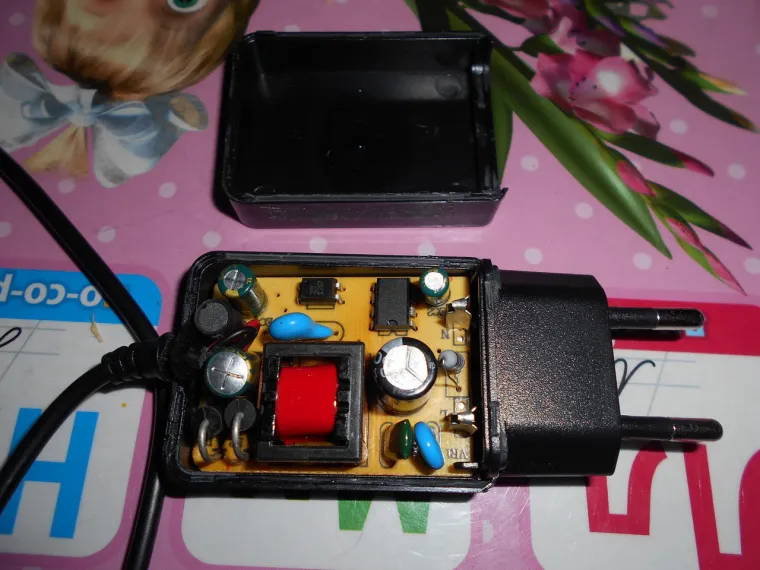

Мне самому страшно очень , но руки сами делают свое дело . Корпус склеили из двух половинок. Пришлось разорвать соединение .

ШИМ-ка без маркировки . Конденсатор 1000µF*10v вздут

Таким паяльником всю плату можно отпаять.. причем, одним разом и на один раз... Он скорее всего, на своем жале держит температуру не ниже 500 градусов...

Можно , но нужно только контроллер заменить

Уже выдрал

1

@Андрей-Туманенко сказал :

ШИМ-ка без маркировки . Конденсатор 1000µF*10v вздут

Конденсатор от известного производителя? Неужели, ему так было настолько тяжело, что он разогрелся и вздулся... А силовой транзистор интегрирован в шимку или распаян отдельно с другой стороны платы?

@Андрей-Туманенко сказал :

Уже выдрал

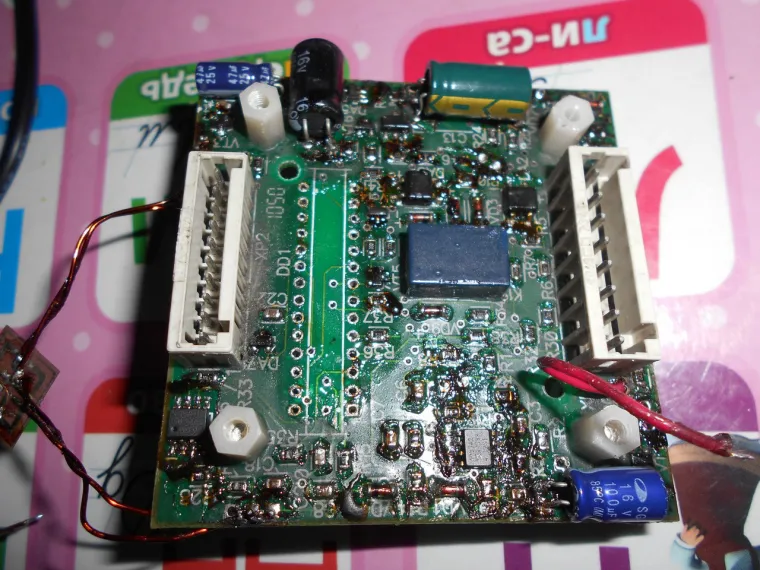

Фух... Операция прошла успешно... И плата, судя по внешнему виду, не пострадала...

1

Конденсатор от известного производителя? Неужели, ему так было настолько тяжело, что он разогрелся и вздулся...

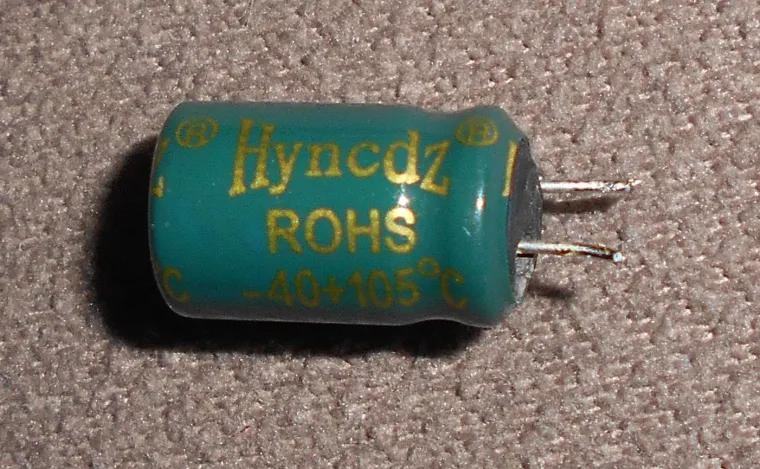

Какой то очень известный бренд "Hyncdz", но я почему то его не знаю. Конденсатор 1000µF*10v

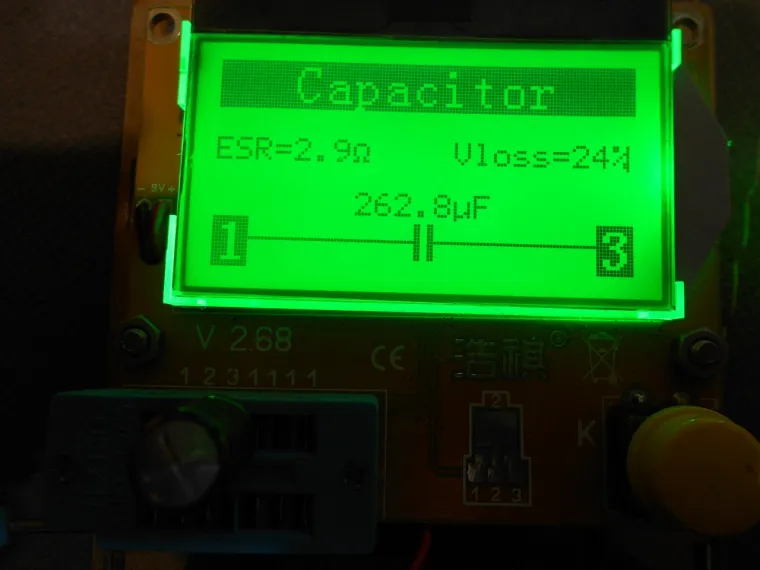

По прибору вот чего 24 % утечка. Остаточная емкость 262µF

А силовой транзистор интегрирован в шимку или распаян отдельно с другой стороны платы?

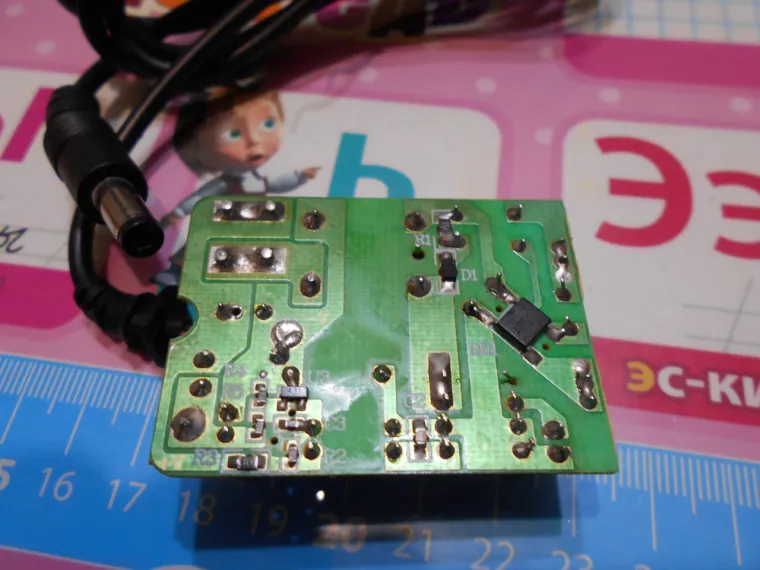

Интегрирован , мосфет скорее всего . С обратной стороны мост диодный , TL431 и рассыпуха разная.

Уже выдрал

Фух... Операция прошла успешно... И плата, судя по внешнему виду, не пострадала...

Плата выжила , у контроллера один вывод выломал. Еще с делителем разбираться , почему то уровни разные на входе контроллера . А должны быть одинаковые ...

1

@Андрей-Туманенко сказал :

По прибору вот чего 24 % утечка

Интересно, как рассчитывается утечка... Ведь прибору же неизвестно, на какое напряжение рассчитан исследуемый конденсатор... А в зависимости от приложенного напряжения изменяется и ток утечки... Вообщем, как-то неясно, что показывает прибор...

1

@Схемотехник сказал :

Интересно, как рассчитывается утечка... Ведь прибору же неизвестно, на какое напряжение рассчитан исследуемый конденсатор... А в зависимости от приложенного напряжения изменяется и ток утечки... Вообщем, как-то неясно, что показывает прибор...

Так конденсатор сверху вздуло , снизу резину тоже выдавило . Разгерметизация. Его по любому менять и тут уже не важно , что показывает прибор . Остаточная емкость 262µF. В известном тестере радиодеталей,при проверке конденсаторов,есть одна характеристика -Vloss(Voltage loss или потеря напряжения).В паспорте на тестер написано,что это потеря напряжения после воздействия импульса зарядки.На конденсатор подается импульс напряжения и как только заряд конденсатора прекратился,это напряжение немного упадет.Эту разницу напряжения,между зарядом и разрядом измеряет тестер.Потеря напряжения дает оценку добротности(качества) конденсатора,измеряется в процентах. Источник: https://dzen.ru/media/elektroradio/chto-takoe-vloss-ili-dobrotnost-kondensatora-5d737b4c6f5f6f00aed81160

1

Конденсатор от известного производителя? Неужели, ему так было настолько тяжело, что он разогрелся и вздулся...

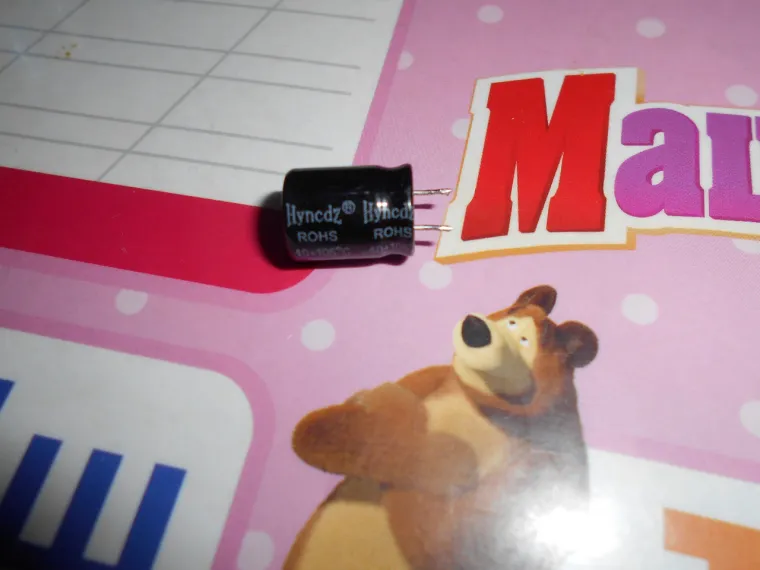

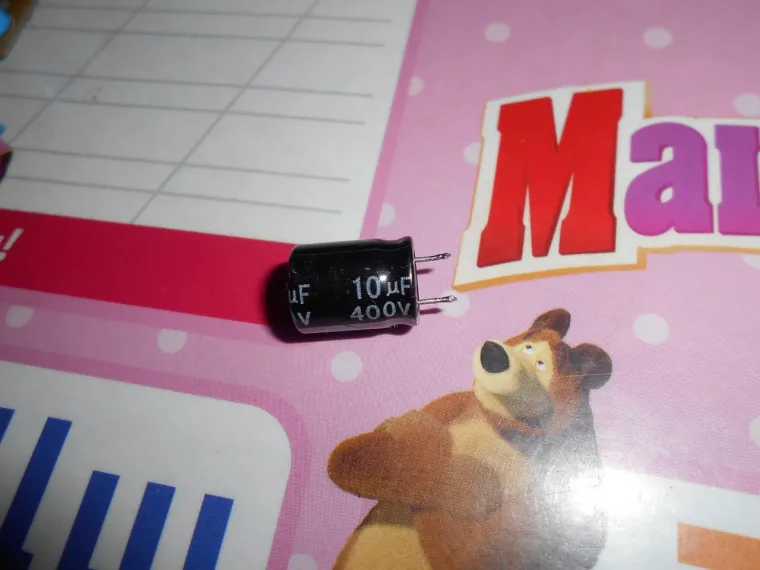

В общем заменой вздутого конденсатора ремонт не закончился. При включении старт и опять в зеленый экран. Напряжение проседает. Электролит после моста тоже HyncdZ

10µF x 400v

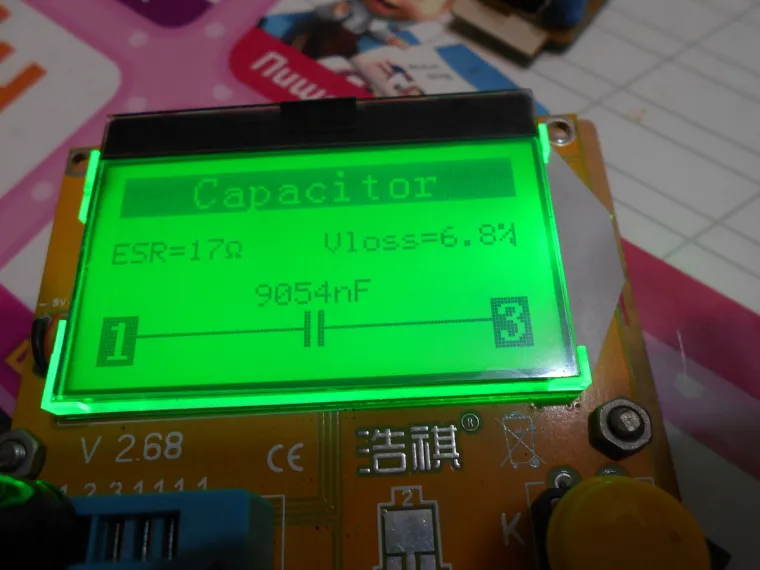

По прибору тоже гадость ESR=17 Ω

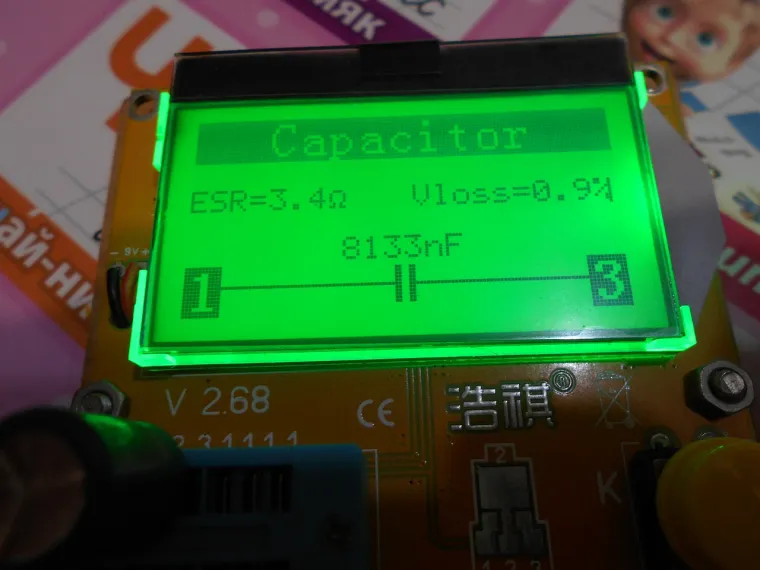

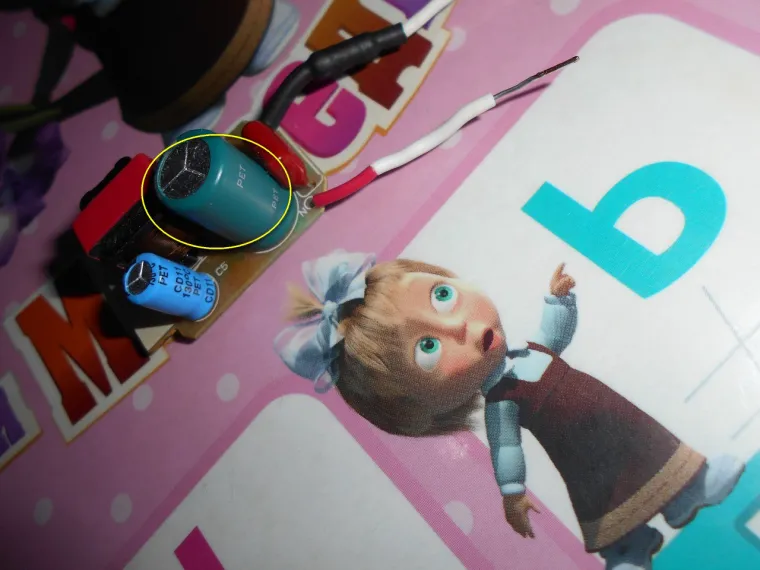

Под рукой есть драйверок от светодиодной лампы , а в нем электролит 8,2µF x 400v

ESR=3,4 Ω . Емкость 8,1µF

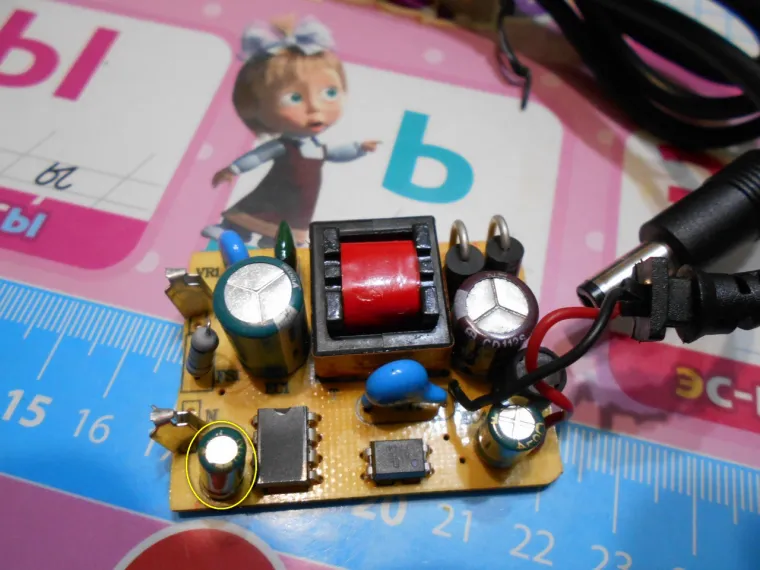

Меняю и тоже самое приставка стартует и уходит в зеленый экран . Меняю последний HyncdZ 22µF x 50v

Вот теперь работает , осталось погонять с недельку и потом заклеить корпус

1

@Андрей-Туманенко сказал :

В общем заменой вздутого конденсатора ремонт не закончился. При включении старт и опять в зеленый экран. Напряжение проседает. Электролит после моста тоже HyncdZ 10µF x 400v По прибору тоже гадость ESR=17 Ω Под рукой есть драйверок от светодиодной лампы , а в нем электролит 8,2µF x 400v ESR=3,4 Ω . Емкость 8,1µF Меняю и тоже самое приставка стартует и уходит в зеленый экран . Меняю последний HyncdZ 22µF x 50v Вот теперь работает , осталось погонять с недельку и потом заклеить корпус

Медведь и ребенок, изображенные на "алфавите", тоже удивляются, какого качества комплектующие использует производитель... Что же они так износились... Ведь 10Вт в нагрузку, всего лишь... А 22uFx50V - это обвязка шимки? видимо по питанию?

1

Медведь и ребенок, изображенные на "алфавите", тоже удивляются, какого качества комплектующие использует производитель... Что же они так износились... Ведь 10Вт в нагрузку, всего лишь...

Точно не помню какого года приставка, на Андроид 7 . Наработка приличная , но конденсаторы в блоке питания оказались совсем левые .

А 22uFx50V - это обвязка шимки? видимо по питанию?

Точно, по питанию ШИМки . Интересно по прибору он вполне годный конденсатор , а с ним блок питания не держит напряжение 5 Вольт. В дежурном режиме 5,15 Вольт , а в рабочем 2,8

1

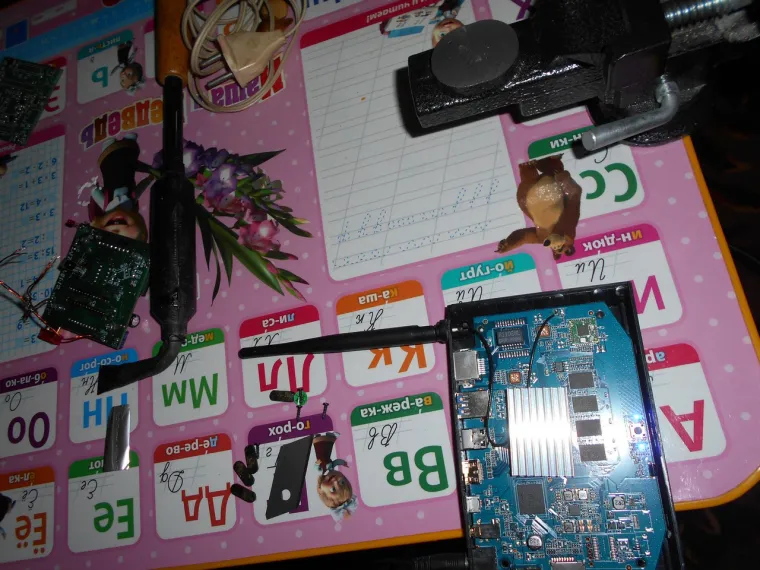

Сама плата приставки мне напомнила доску от видеокарты, оч похоже. Изображение не найдено

1

@Схемотехник сказал :

Фух... Операция прошла успешно... И плата, судя по внешнему виду, не пострадала...

И даже работает
