Лампа LedsPower 11 W . Тест температуры часть 2 .

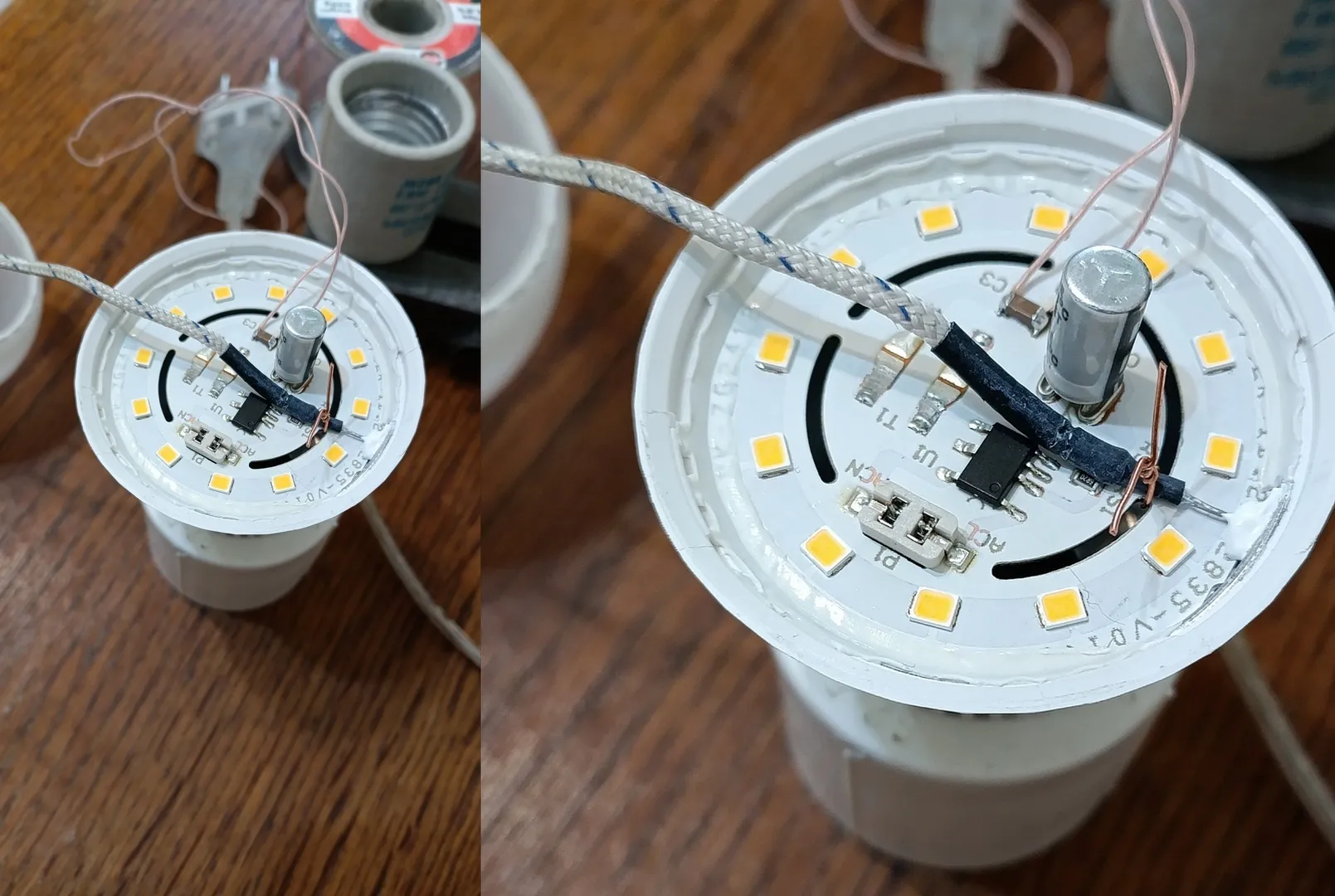

Всем здравствуйте. Всех терзает вопрос как в светодиодных лампах с одноплатной конструкцией влияет температура элементов драйвера на общую температуру диодной платы. Как бы понятно , что элементы драйвера добавляют градусов , но вопрос сколько . Для измерений потребуется две одинаковые лампы . В одной будут задействованы только светодиоды, а во второй только драйвер . Демонтировал дроссель и установил термопару на радиатор . Здесь будут задействованы только светодиоды.

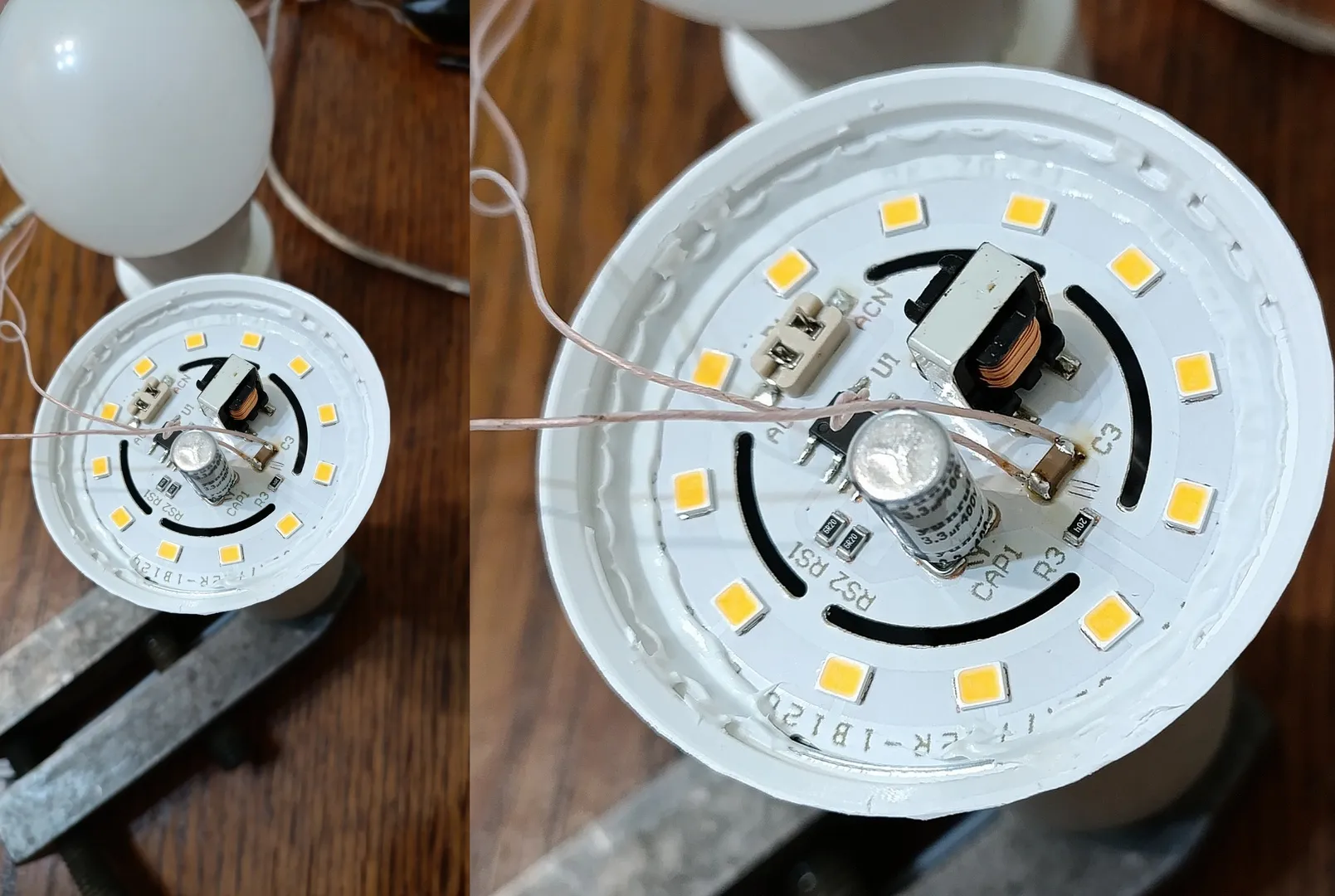

Во второй лампе задействовал только драйвер .

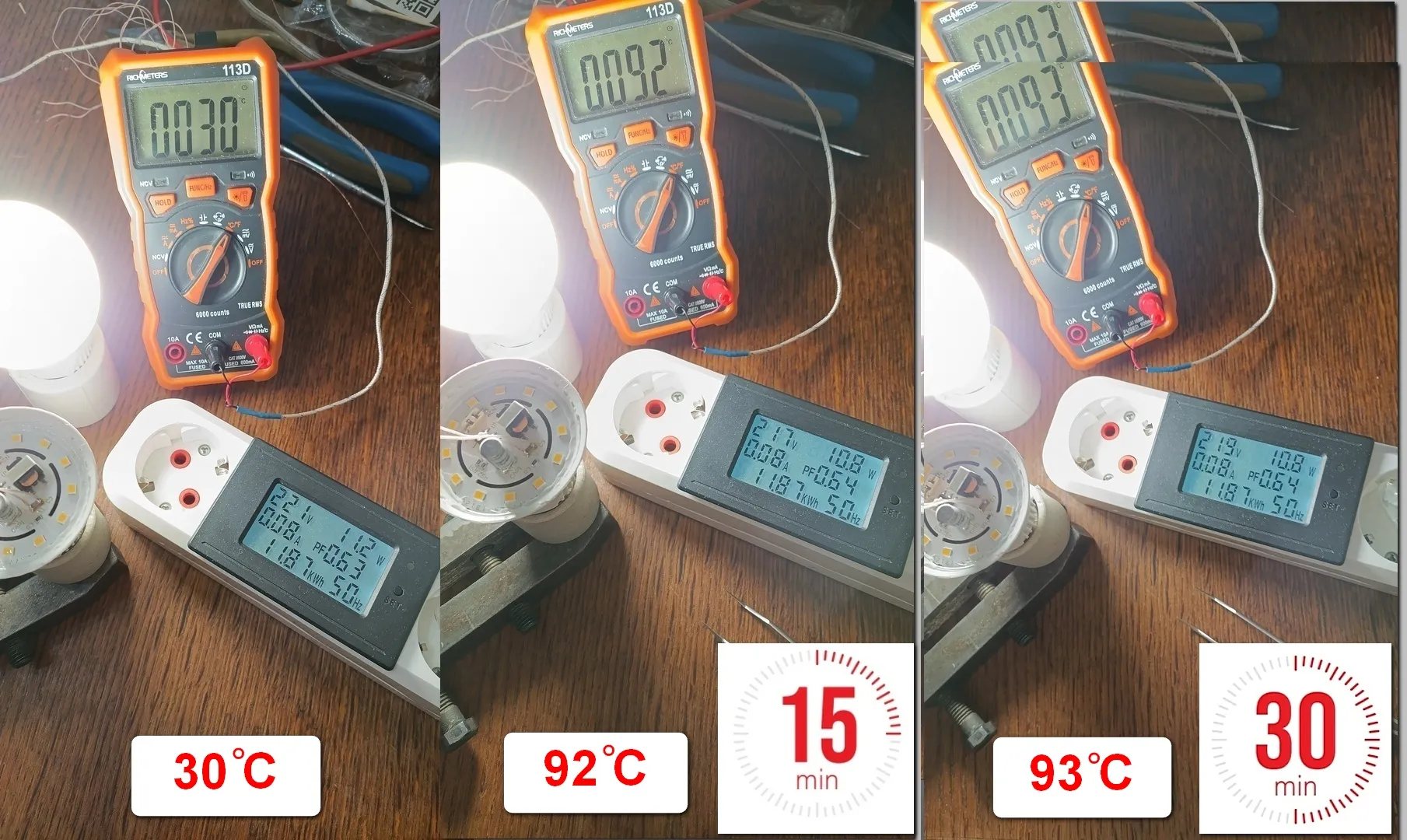

И так сделаем измерения под рассеивателем. Через 15 минут температура диодной платы 92 °C,

через 30 минут 93 °C. Потребляемая мощность после прогрева изменилась всего на 0,4 Вт .

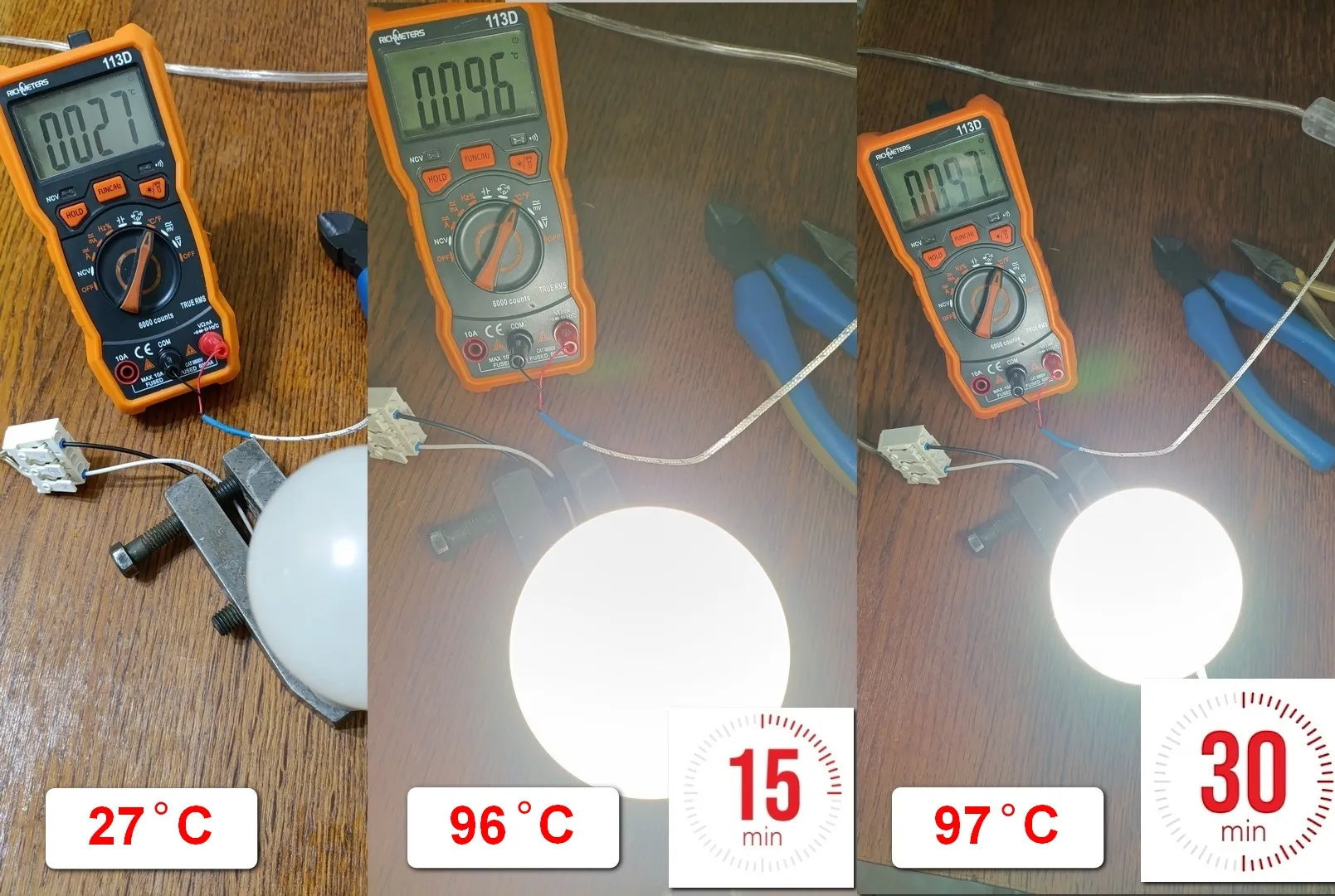

Без разделения светодиодов и драйвера результаты были такие , как на рисунке ниже. Отсюда можно сделать вывод , что драйвер добавляет диодной плате от 4 до 8 °C

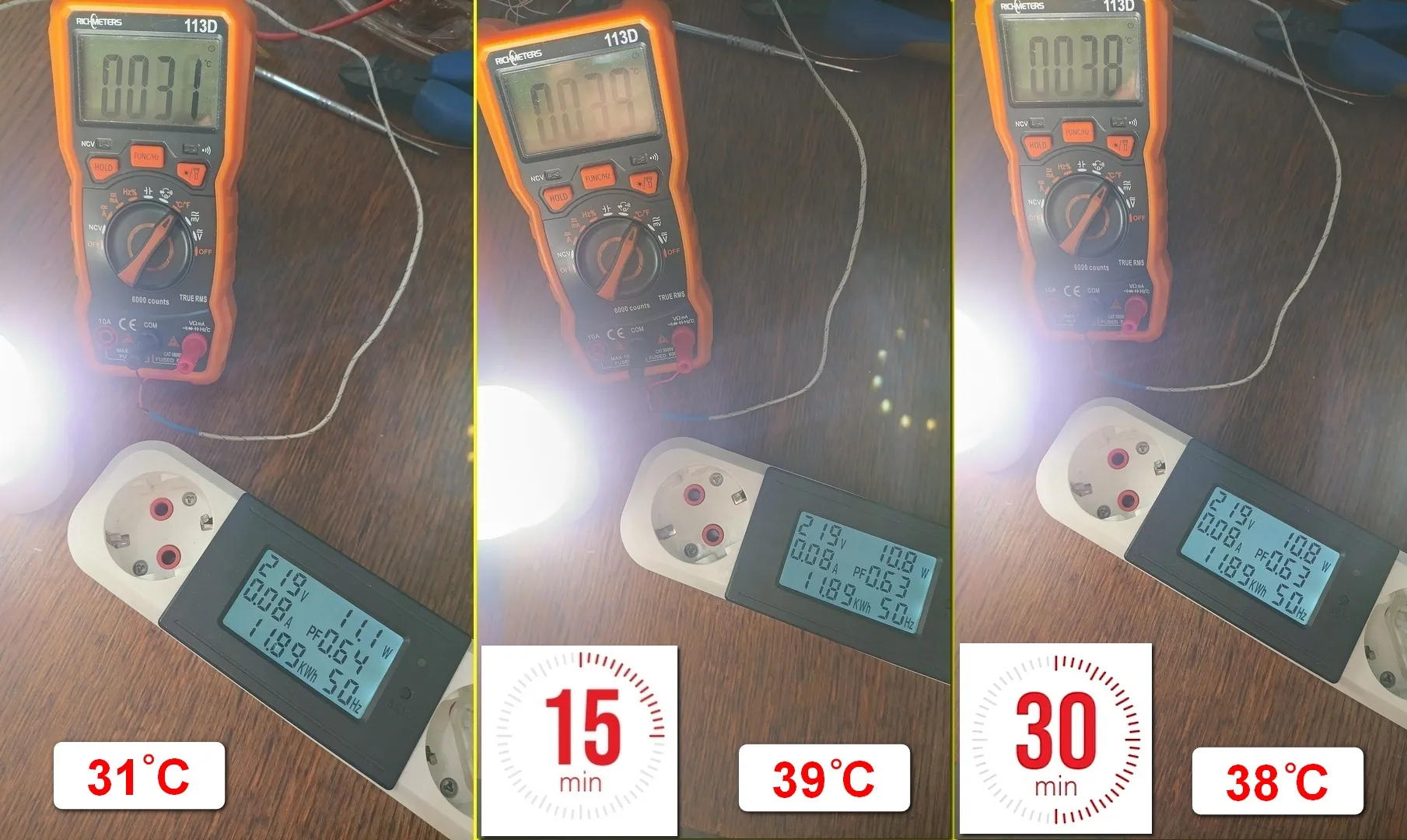

А теперь измерим наоборот. Алюминиевая плата хорошо отводит тепло от элементов драйвера и дроссель не нагревается выше 39 °C .

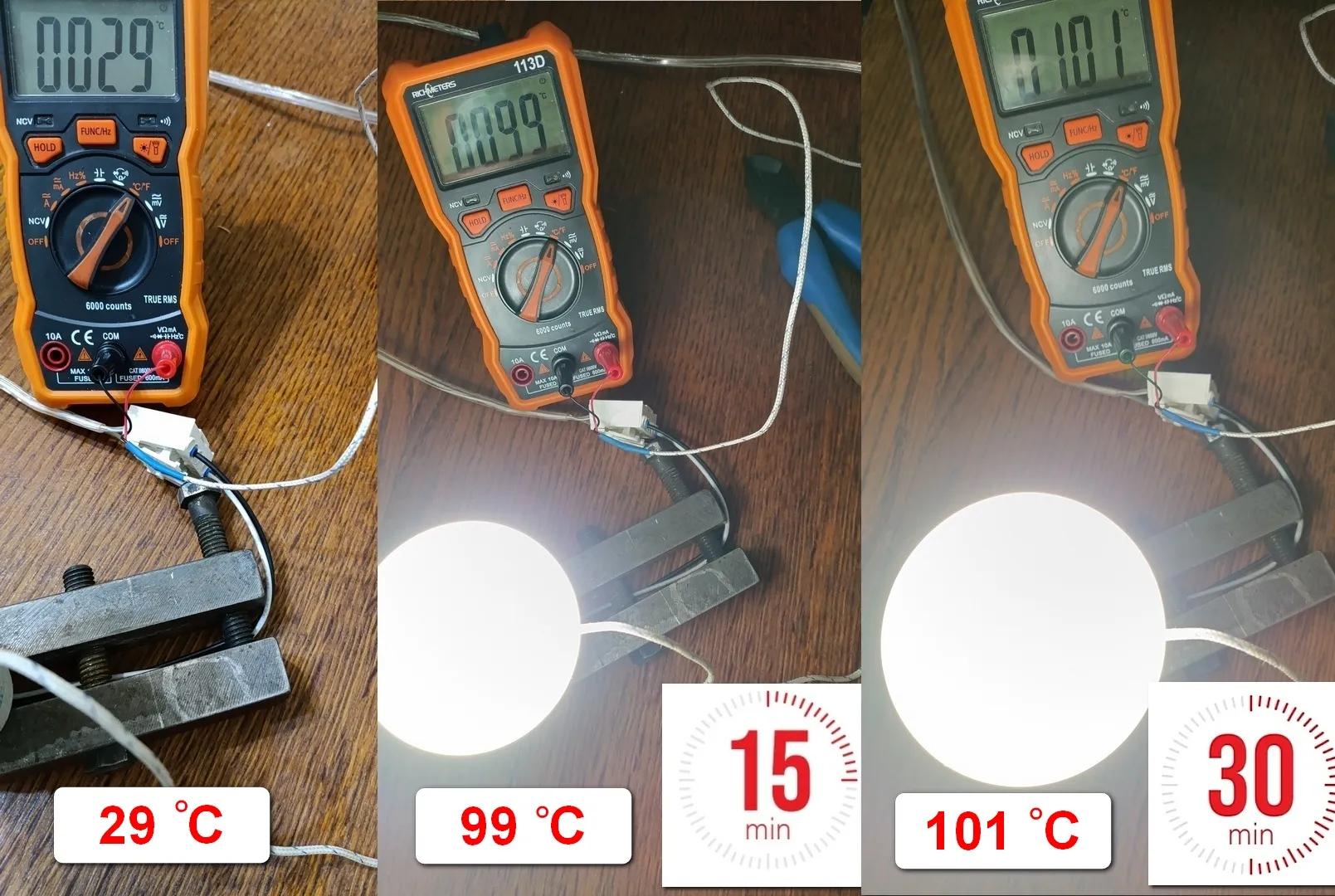

Без разделения температура драйвера была как на рисунке ниже.

Итог ужасающий ! Если элементы драйвера добавляют светодиодной алюминиевой плате всего от 4 до 8 °C, то светодиоды добавляют элементам драйвера 62 °C ! Вот и вся "прелесть" одноплатной конструкции . Драйвер работает на повышенной температуре 101 °C (вместо 39°C) , а светодиодам добавляется от 4 до 8 °C от нагрева драйвера .
