А где же мост ?

https://youtu.be/cbkttCRPkSQ

@Андрей-Туманенко сказал :

В очередном разборе светодиодного чуда не оказалось диодного моста . Как такое возможно ? Оказывается он интегрирован в микросхему стабилизации тока. Однако ! т.е. 220 Вольт подаются непосредственно в MT7772

Да, продвинутая майкросхема, в ней не только содержится диодный мостик, но также и ультра-быстрый диод, который работает на высокой частоте. Единственное что не понятно, это каким образом греется такая высоко-интегрированная микросхема. А также, есть ли у нее медное брюшко, которое припаяно к плате, для отвода тепла... Даташит, как всегда ничему не удивил. Параметры микросхемы - отсутствуют. Данные и формулы для расчета обвязки - не приведены... Вообщем микросхема - для энтузиастов - экспериментаторов... Все познается опытным путем...

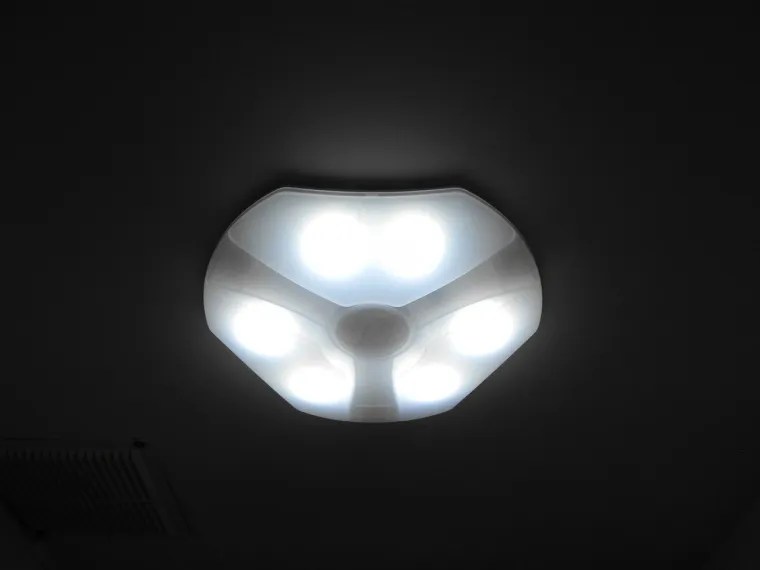

@Схемотехник скорее всего все будет работать и довольно прилично. Это как в моем случае керамические COB мощностью 3 W . 220 подается без ничего на сам COB и все работает. Единственной проблемой было мерцание , но подходящий импульсный драйвер от светодиодной лампы ее решил. До сих пор все работает и даже иногда мигающий один COB до сих пор работает . Китай в электронике ушел достаточно далеко вперед и не хочет уступать это место на рынке НИКОМУ . Светильник на керамических COB -ах вполне себе работает

@Схемотехник кстати обратите внимание на схему зарядника . Все на полевиках собрано и греться особо нечему , т.к. сопротивление транзисторов в открытом состоянии стремится к нулю https://domorost.ru/topic/3862/%D1%80%D0%B5%D0%BC%D0%BE%D0%BD%D1%82-%D0%BD%D0%B0%D1%87%D0%B8%D0%BD%D0%B0%D0%B5%D1%82%D1%81%D1%8F-%D1%81-%D0%B4%D0%B8%D0%B0%D0%B3%D0%BD%D0%BE%D1%81%D1%82%D0%B8%D0%BA%D0%B8

@Андрей-Туманенко сказал :

@Схемотехник скорее всего все будет работать и довольно прилично. Это как в моем случае керамические COB мощностью 3 W . 220 подается без ничего на сам COB и все работает.

Но ведь у Вас то там, мощность 3Вт, а у ИЕК - 12Вт. К тому же у вас там драйвер скорее всего в виде рассыпухи, то есть разбросан по модулю в виде отдельных элементов... А у ИЕК одна микросхема, скорее всего, без медного брюшка... Ну фиг знает, насколько она долговечна...

@Андрей-Туманенко сказал :

Китай в электронике ушел достаточно далеко вперед и не хочет уступать это место на рынке НИКОМУ .

Ну так а где же у этого лидера, нормальная документация на разрабатываемые и производимые микросхемы? Это ведь несерьезно...

@Андрей-Туманенко сказал :

@Схемотехник кстати обратите внимание на схему зарядника . Все на полевиках собрано и греться особо нечему , т.к. сопротивление транзисторов в открытом состоянии стремится к нулю

То что во вторичной цепи (то есть низковольтной) полевик не будет греться - нет сомнений, так как напряжение там достаточно низкое, и полевики на таком напряжении обладают хорошими характеристиками. А вот что касается полевика в первичной цепи, который раскачивает трансформатор - то он скорее всего будет рассеивать тепло. В любом случае, незначительное, так как мощность самой схема - достаточно низкая...

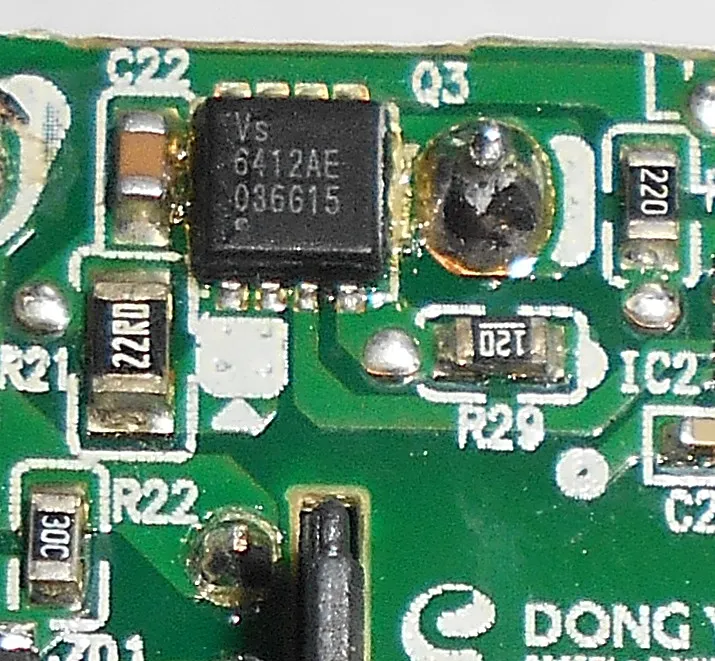

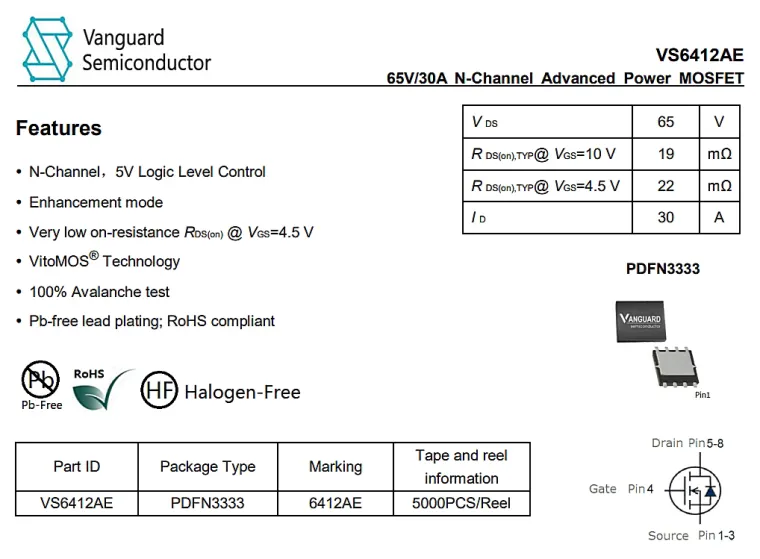

@Схемотехник мне больше всего понравилось , что вместо диода Шоттки стоит полевик VS6412AE

@Андрей-Туманенко сказал :

мне больше всего понравилось , что вместо диода Шоттки стоит полевик

Это да, молодцы. С другой стороны на дворе 21 век, установка синхронного выпрямителя не такая уж и фантастика. Тем более здесь все завязано на микросхему U2, которая, видимо, в зависимости от комбинации "цифр" на дата+ и дата- формирует требуемое выходное напряжение блока питания.

Может, также, этот полевик играет роль датчика тока и контролирует тока через нагрузку, а может этот полевик также является коммутационным элементом, например, если что-то пошло не так, то микросхема просто закроет его...

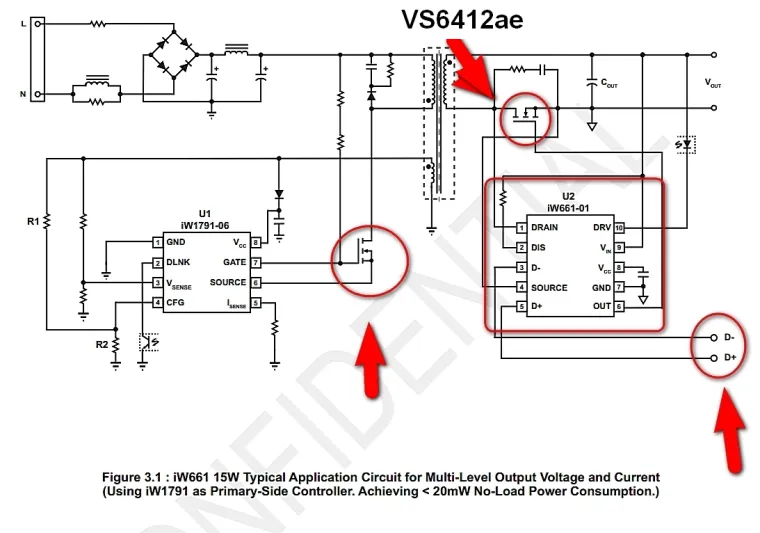

@Схемотехник все три вывода полевика соединены с микросхемой . Так , что не исключено , что например при коротком замыкании в кабеле или нагрузке микросхема iw661-01 все отключит. Внутри все по взрослому

@Андрей-Туманенко сказал :

все три вывода полевика соединены с микросхемой . Так , что не исключено , что например при коротком замыкании в кабеле или нагрузке микросхема iw661-01 все отключит.

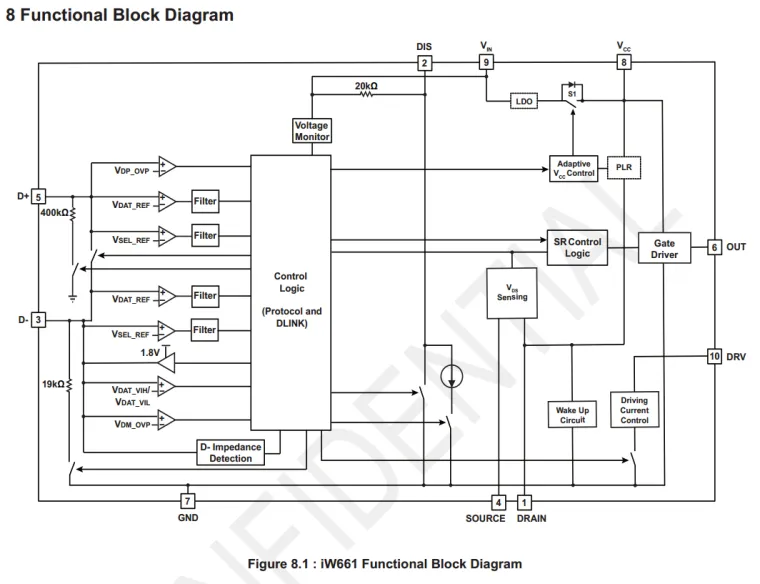

Да, да, тем более что на структурной схеме микросхемы показан блок Vds Sensing, он видимо и контролирует падение напряжения на исток-сток выводах транзистора... А Вы в даташите не находили, какой должна быть комбинация сигналов на выводах D+ и D-, чтобы "зарядка" работала в обычном и ускоренном режимах?

@Схемотехник

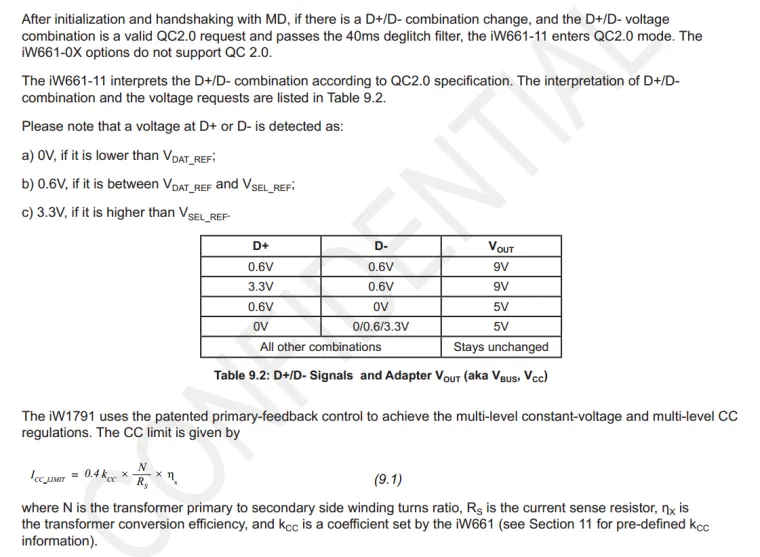

@Андрей-Туманенко Здорово! Согласно первой строчке, зарядке перейдет в 9В режим, если на оба сигнала будет подано напряжение +0,6В. Но не понятно, насколько точной должно быть это значение. Ведь должен быть какой-то диапазон? Как вы считаете?

@Схемотехник обычно есть диапазон как в случае с логическим "0" или "1" . Надо почитать , я не изучал подробности

@Андрей-Туманенко сказал :

обычно есть диапазон как в случае с логическим "0" или "1" . Надо почитать , я не изучал подробности

да да, тоже когда-то это изучал... надо вспоминать) посредством интернета)
