Сегодня на обзоре светодиодный светильник от AMR-LIGHT. Будем разбирать (ся)?
В общем отработал вроде как 3 месяца и благополучно погас.
Под рассеивателем ничего необычного
Применили пленочные технологии и уже всем известные светодиоды

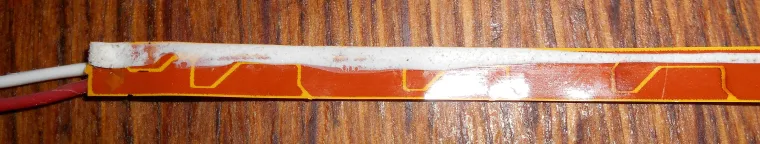

Демонтирую одну светодиодную ленту для изучения
Герметик нанесен неравномерно .

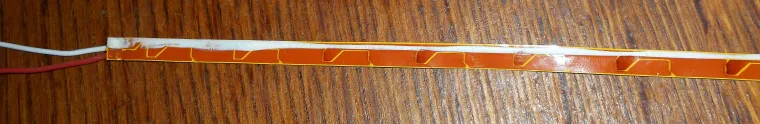

Три светодиодные ленты , на каждой разместили по 96 светодиодов
Драйвер импульсный исправный
Насколько герметик теплопроводящий вопрос открытый .
Место , где светодиодная лента не касается корпуса , оказалось ''плачевным'' для светодиодов .
В общем во всех трех лентах вышли из строя по два светодиода . Не стал сильно заморачиваться и просто их закоротил . Теперь самое время измерить фактически потребляемую мощность . 282 светодиода это вам не шуточки.
91,2 W , светодиоды по 0,3 W каждый ?
Нет , такой режим слишком тяжелый . Корпус светильника прилично так нагревается . Уменьшил общий ток в цепи светодиодов до 0,388 А . Фактически потребляемая мощность теперь 61,2 W
Напряжение на выходе драйвера 145,7 В
Установили в кладовку на работе . Теперь посмотрим сколько проживет .
Сделали один коротенький из длинного . В нем всего одна светодиодная лента , разделенная на три части . Мощность светильника мы сделали 12,5 Вт .
Комментарии
28
@Андрей-Туманенко сказал :
Светодиодный светильник мощностью 150Вт ?? Ого!!
150 вт. да там скорее всего огромный теплоотвод! Думаю кг. 3 не меньше.
@vrms сказал :
там ведь длина светильника 1,2 метра, то есть какое-то подобие классическому люминесцентному. Вопрос, для чего столько люмен? и нет ли опечатки как-то с мощностью?
@Схемотехник сказал :
да именно такой аналог и судя по шрифтам вещь действительно "качественная".
@Схемотехник сказал :
Изучайте , спрашивайте
добавил фоточек в обзор
@Андрей-Туманенко сказал :
Это же новый уровень! Раньше мы выражали недовольство, когда видели светодиодные линейки выполненные на базе стеклотекстолита, требуя взамен качественных на алюминиевой подложке... А сейчас мы видим ленту, на липкой ленте, которую можно приклеить частично, то есть тяп-лап...
@Андрей-Туманенко сказал :
То есть этот светильник - это аналог люминесцентного светильника на 2х36Вт ?
@Андрей-Туманенко сказал :
Вы отлично показали дефектные места.. Можно также предположить, что пленка могла отклеится из-за теплового расширения самой пленки. Хоть оно и не должно быть таким гигантским, но оно все-таки имеет место быть...
Даже на теплопроводящем скотче сэкономили. Применили герметик , нанесенный тяп-ляп

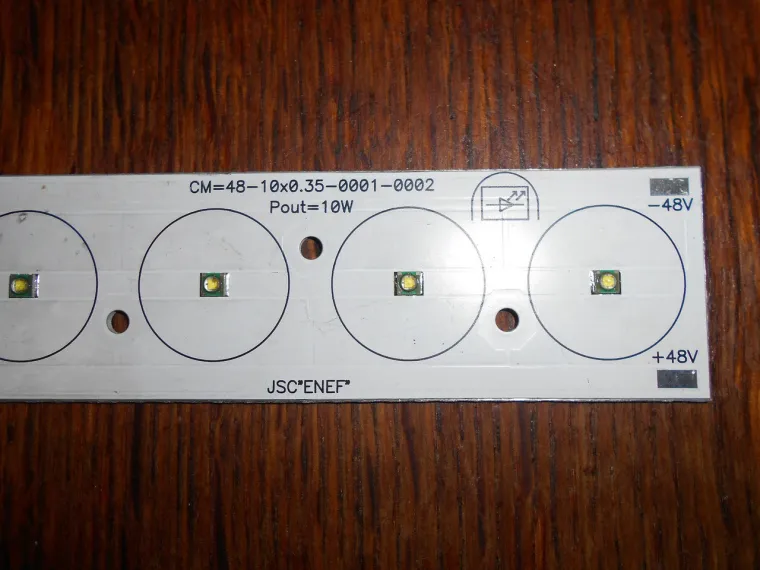

Например вот светодиодный модуль на алюминиевой плате толщиной 1,7 мм

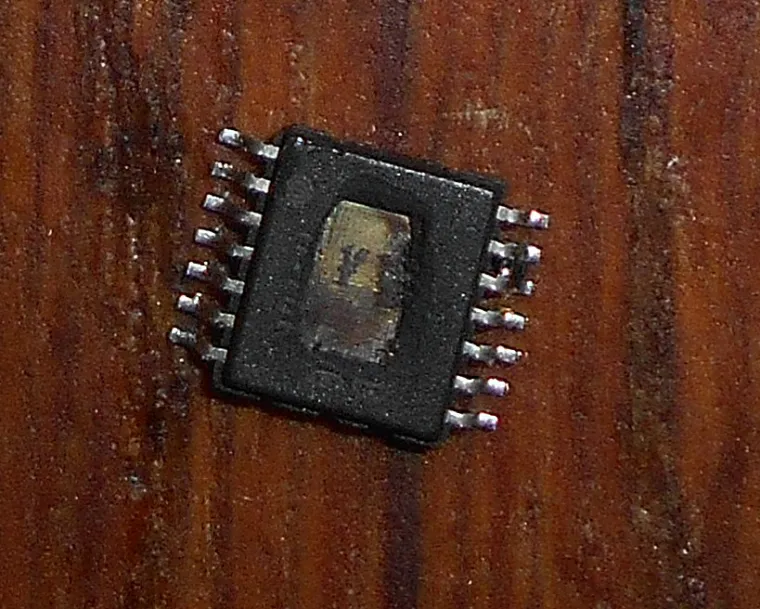

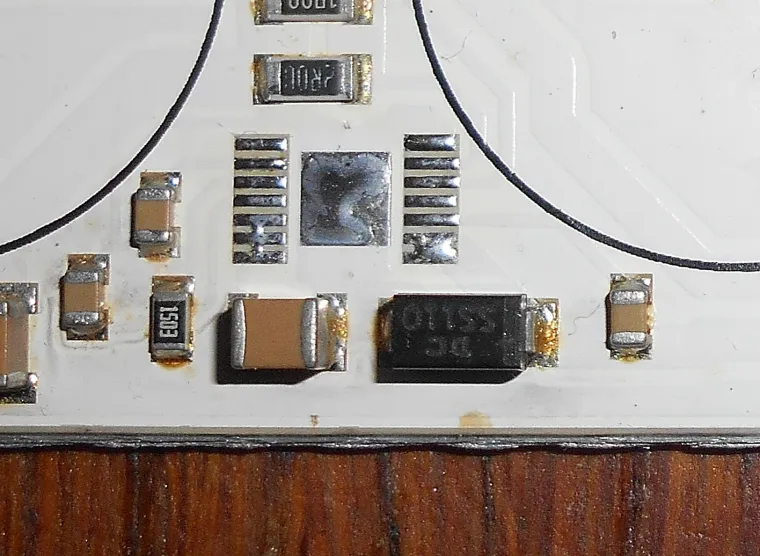

Уже отпаял микруху
Так точно . После того как уменьшили его мощность до 60 Вт он стал более экономичным в сравнении с люминесцентным . При этом светит заметно ярче люминесцентного .
Это такое качество сборки . Тут дело не в тепловом расширении .
@Андрей-Туманенко сказал :
А от чего эта линейка?
@Схемотехник сказал :
Это вроде в Белоруссии делают "ENEF" . Освещение в пассажирском вагоне старого типа с бортовой сетью 54 Вольта https://enef.by/catalog/svetodiodnye-moduli/
@Андрей-Туманенко сказал :
На сайте нашел модули на 24, 75, 110В... А этот модуль на 54В (48). Интересно, какие светодиоды стоят... наверное на 3 Вольта?
Схемотехник
Скорее всего это был отдельный заказ изготовить светодиодные модули на 48 Вольт . "ЭНЭФ" под заказ работают тоже. Где то встречал , что они и для Stadler платы собирают. Светодиоды одноваттные на 3 Вольта каждый . Получается модуль работает от 30 до 75 Вольт . А микруха разлетелась от переполюсовки или от перенапряжения в бортовой сети вагона. В даташите рекомендуется устанавливать по питанию защитный TVS диод , а по факту его нет . Также нет и предохранителей никаких
@Андрей-Туманенко сказал :
А ведь для защиты от переполюсовки, можно было поставить хотя бы диод...

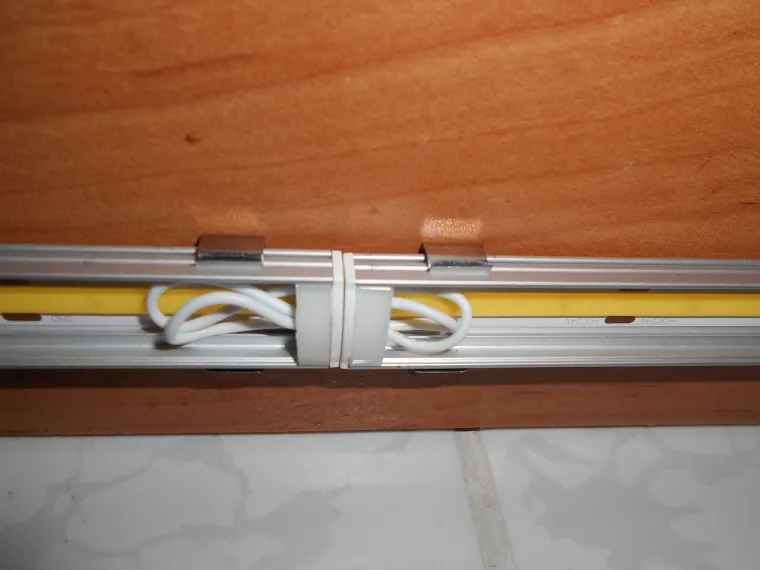

Не поставили . Наверно все безработицы боятся . Совет нужен . Хочу сделать светильники разъемные . Сейчас собраны на проводах

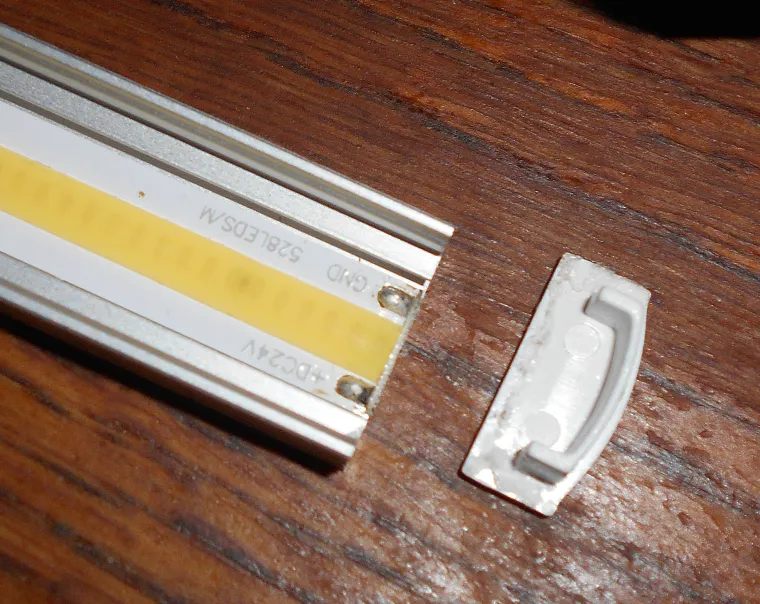

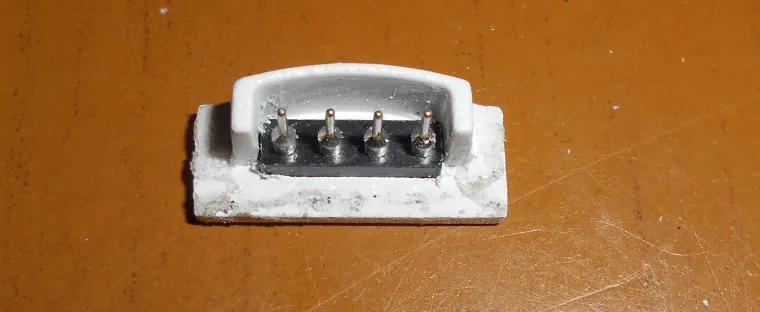

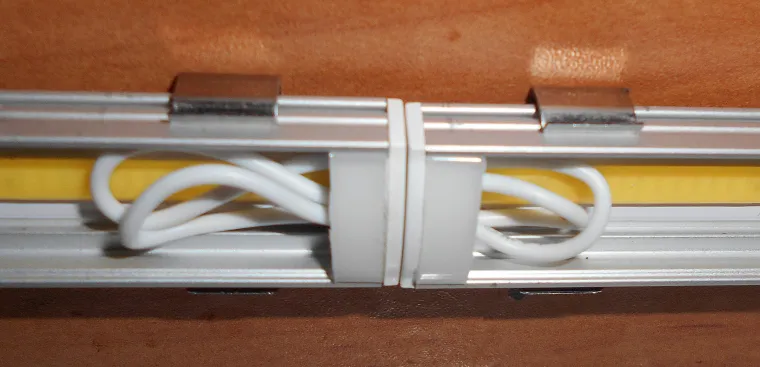

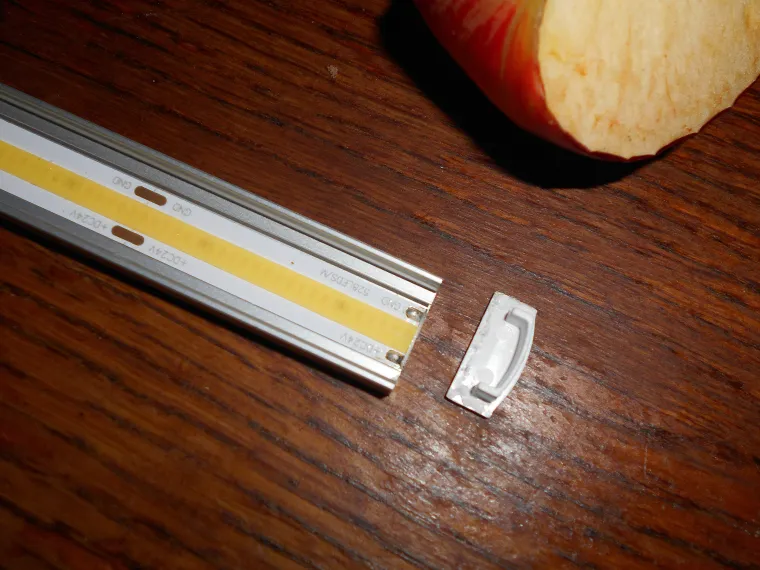

Если просверлить торцевые заглушки и в них вклеить что то такое ?
В общем предлагайте
@Схемотехник Спасибо за схему.
@Андрей-Туманенко сказал :
Есть некоторые мысли, но возникает вопросы по цене и насколько близко должны располагаться светильники...
Возможно использовать гнездо питания, как под гайку так и под плату с одной стороны, а с другой поставить штекер питания...
Возможно использовать ножевые штекер и гнездо...
Использование RCA разъема...
Два разъема типа "крона"...
Разъем XT60...
Если нужно, добавлю фото изделий...

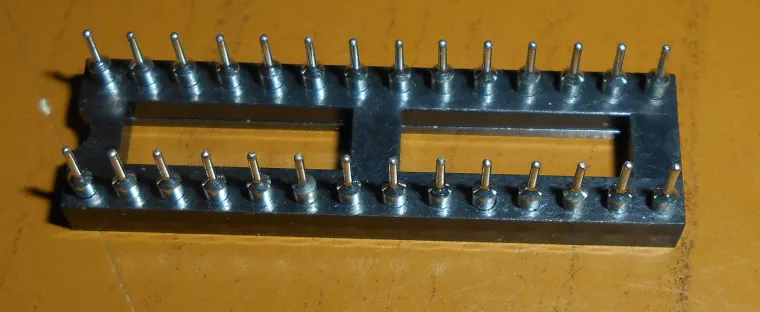

Я понял вариантов много . Мне придется из подручного материала делать. Например из панельки от PIC16

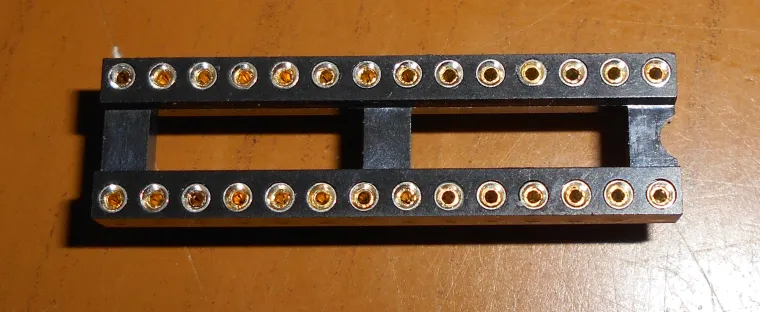

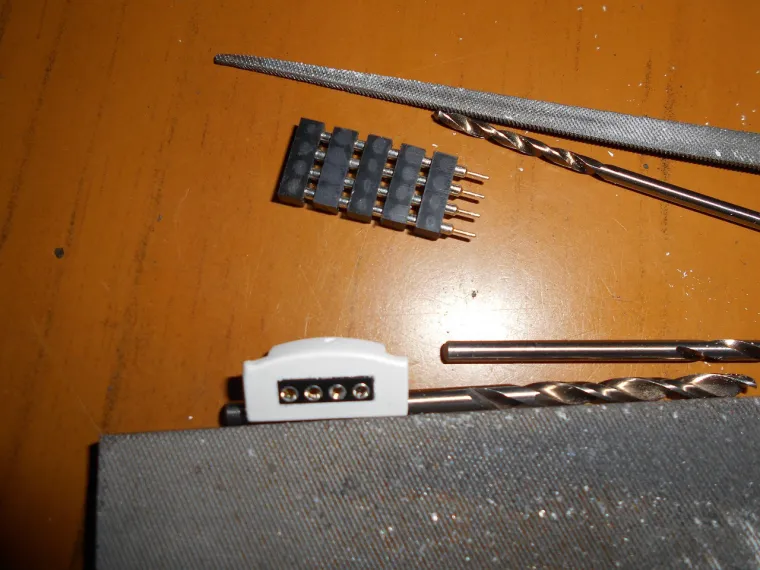

Разрезал панельку на 4-х пиновые

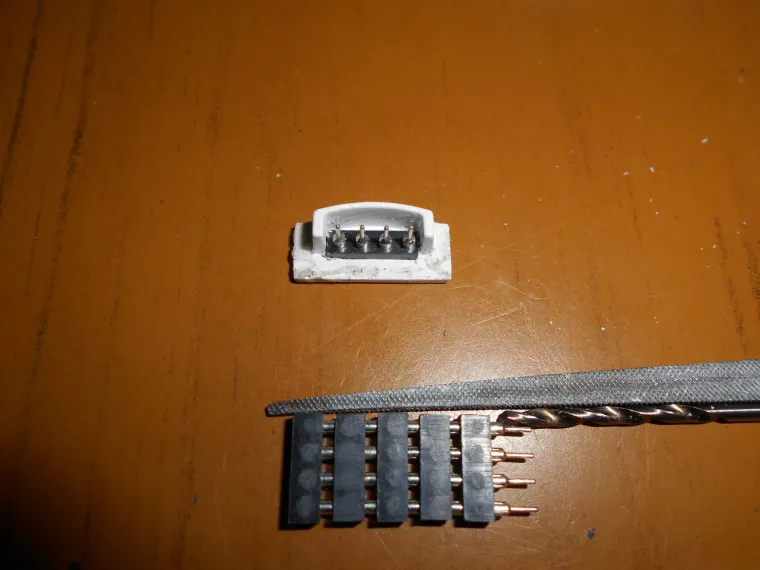

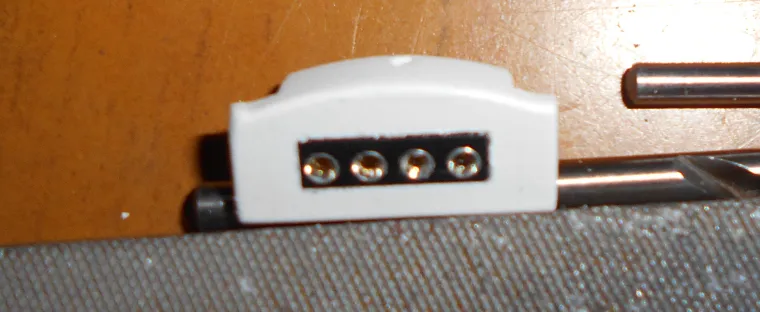

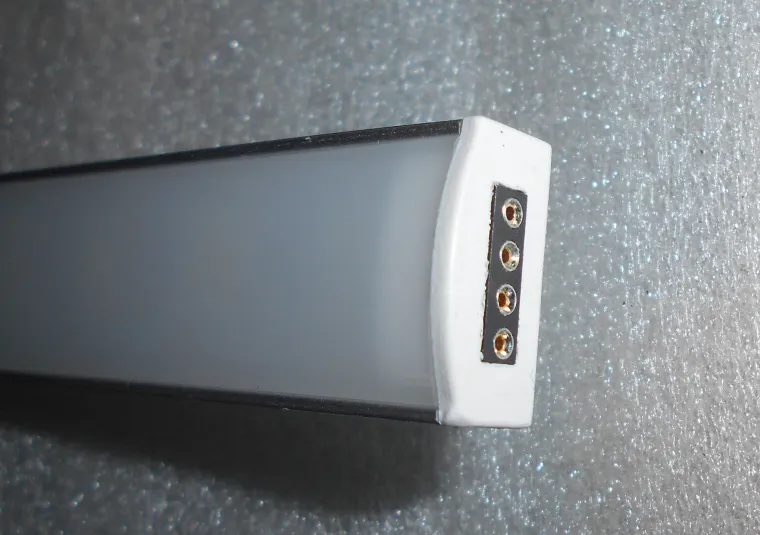

При помощи напильника и какой то матери вмонтировал
