Будем разбирать(ся) ? Или в ведро ?

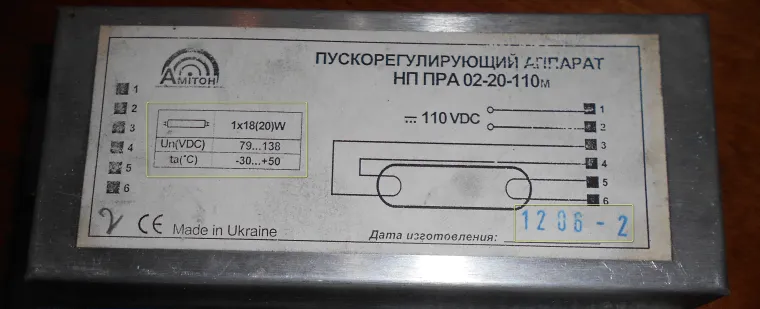

дата производства "декабрь 2006" или "июнь 2012" https://amiton.all.biz/ballast-elektronnyj-epra-dlya-lyum-lamp-g3639832
дата производства "март 2004" https://www.elips-o.ru/catalog/electronic_ballasts/epra_dlya_transporta/
Обращаю внимание , что ЭПРА отработали по 10 и более лет . Отсюда можно сделать вывод о правильной схемотехнике . А теперь заглянем внутрь ЭПРА от производителя ООО "Амитон". Под крышкой преобразователь всего на ДВУХ транзисторах IRF740

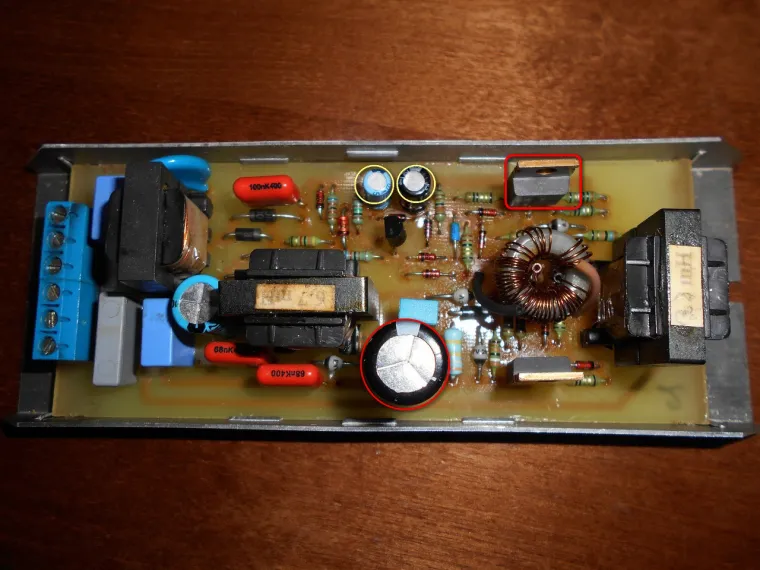

На фотографии уже отремонтированный мной ЭПРА . И в нем кое чего заменено.

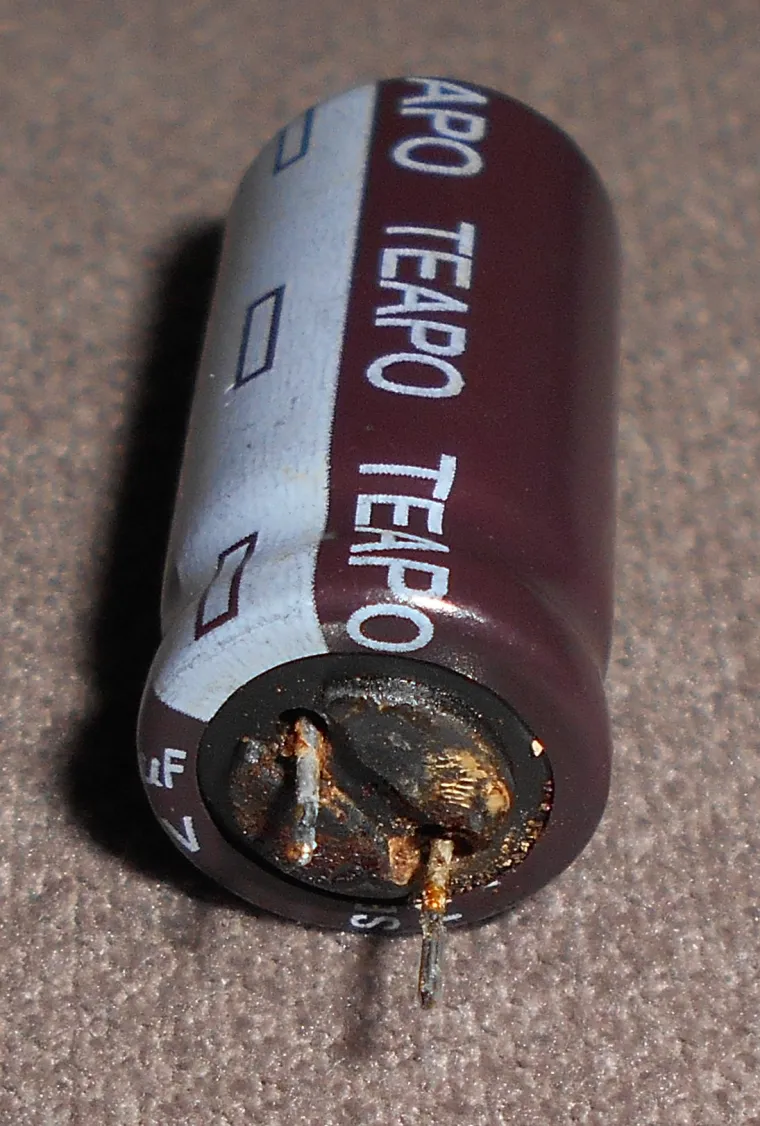

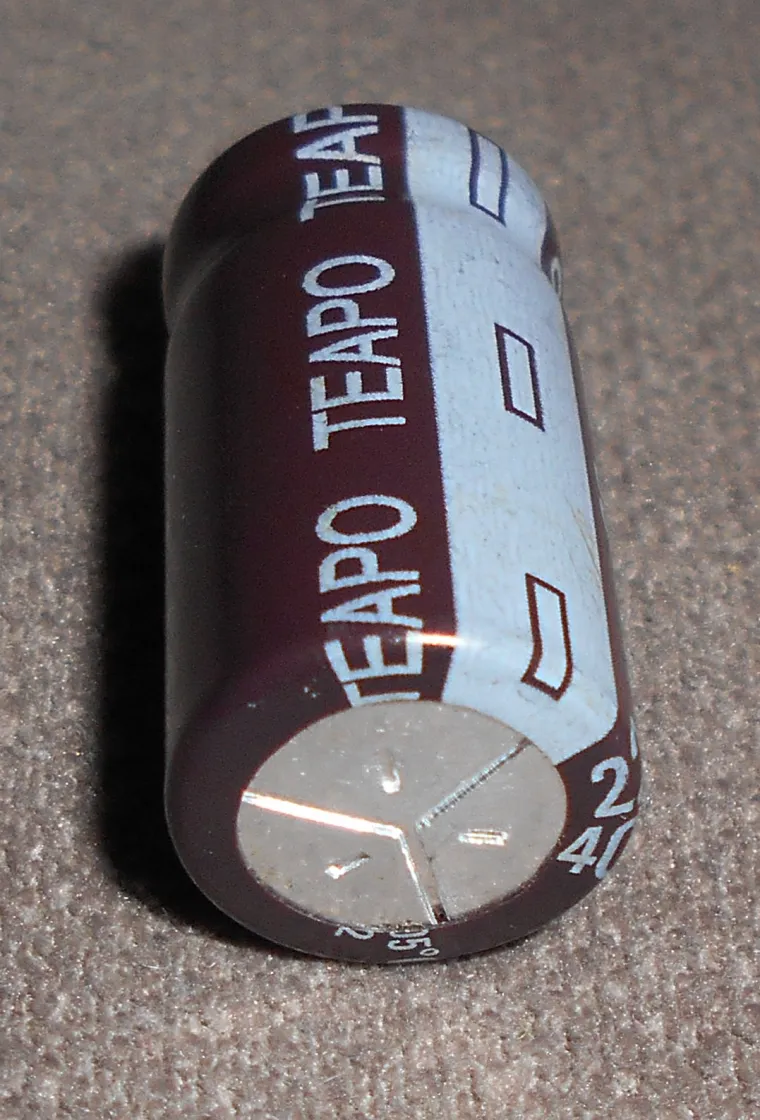

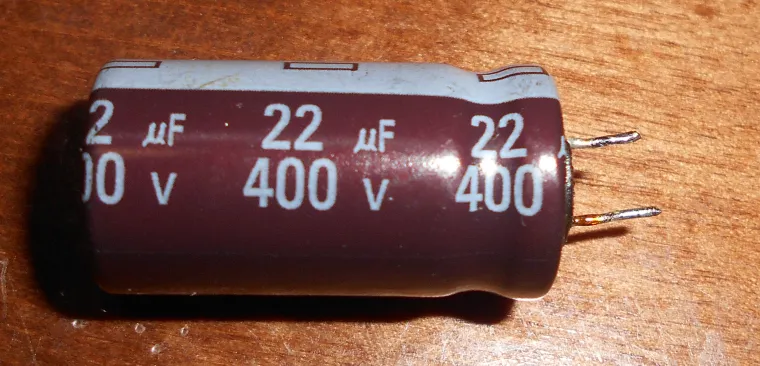

Причиной выхода из строя стал протекший и вздувшийся электролитический конденсатор TEAPO 22µF*400v
и пробой исток-затвор в одном транзисторе IRF740 . Их я выделил красным .

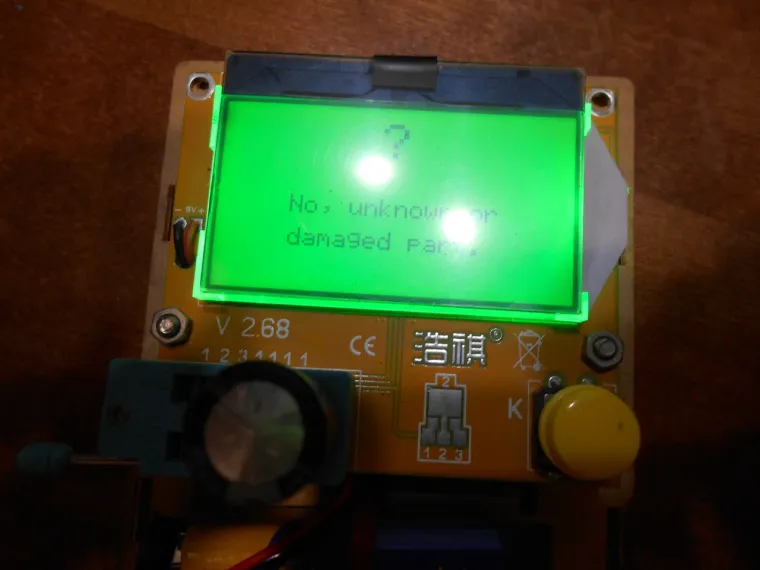

Конденсатор прибором не определился

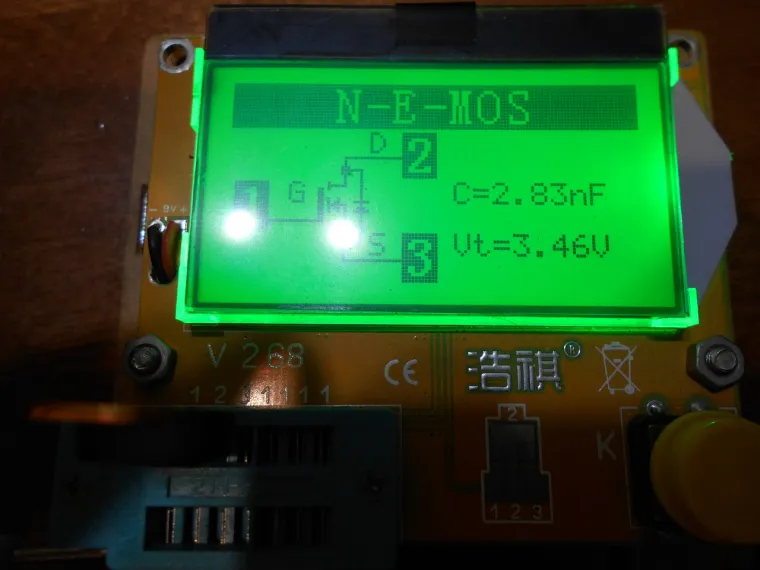

Второй транзистор IRF740 исправный

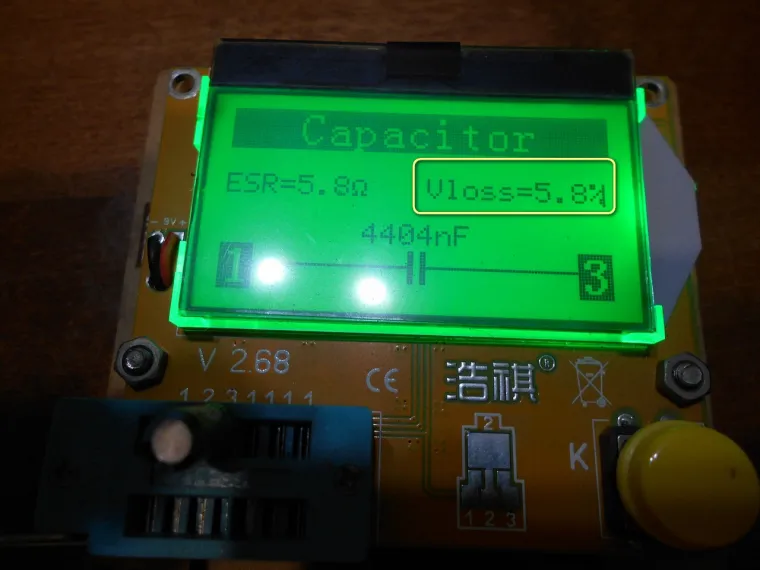

Раз уж разобрал проверил и остальные электролитические конденсаторы 220µF * 16v и 4,7µF * 50v. Vloss на уровне 5,8% , ESR=5.8Ω . Выше выделил их желтым на фотографии и тоже заменил .

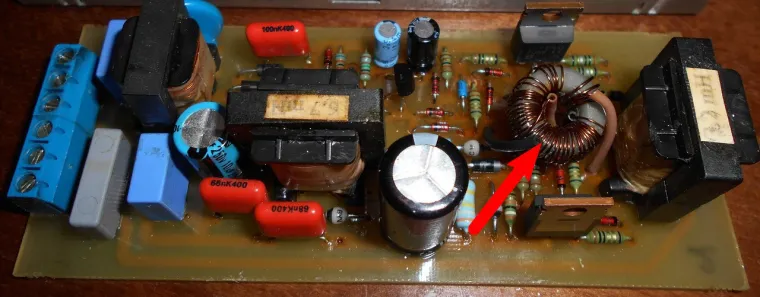

Транзисторов IRF740 у меня в наличии не оказалось . Заменил оба на IRF840 . При включении потребляемый ток ЭПРА был многократно превышен и дальнейшее разбирательство привело к выявлению обрыва одного из проводов кольцевого трансформатора . Он "закреплен" на своих же проводах и это не совсем хорошо .
После устранения обрыва все заработало . При входном напряжении 110 Вольт напряжение на конденсаторе 22µF*400v получилось 236 Вольт . При входном напряжении 60 Вольт напряжение на нем же 112 Вольт . Потребляемый схемой ток при заниженном входном напряжении уменьшается . Нижний предел от изготовителя заявлен 79 Вольт . На плате еще присутствует один тиристор и полагаю на нем собрали защиту . А вот какую не разбирался. Изготовитель ЭПРА заявляет следующее : Аппараты НП ПРА02 оснащены многоуровневой системой защиты, которая обеспечивает отключение светильника в случае если:
напряжение питания превышает допустимые значения (Uпит>1,4Uном при постоянном токе и Uпит>1,3Uном при переменном токе);
короткое замыкание в светильнике или в лампе;
дезактивированная лампа;
наличие на корпусе светильника большого потенциала постоянной составляющей.
Нагрев транзисторов IRF840 с ЛЛ 18 Вт незначительный . Дополнительный теплоотвод устанавливать не стал . В общем ЭПРА отработал приличный срок и поработает еще .

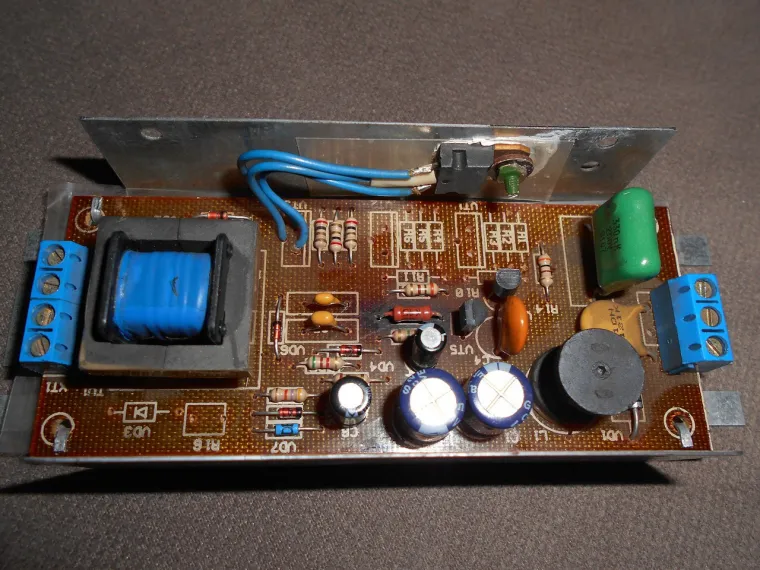

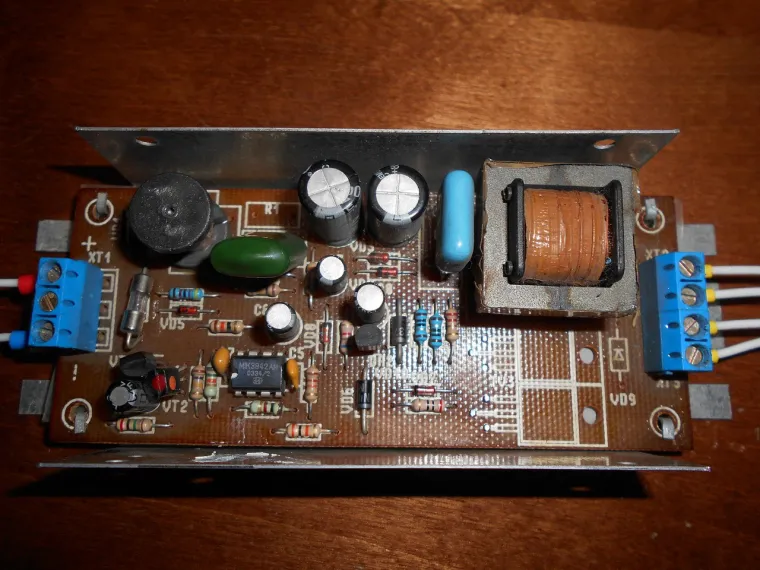

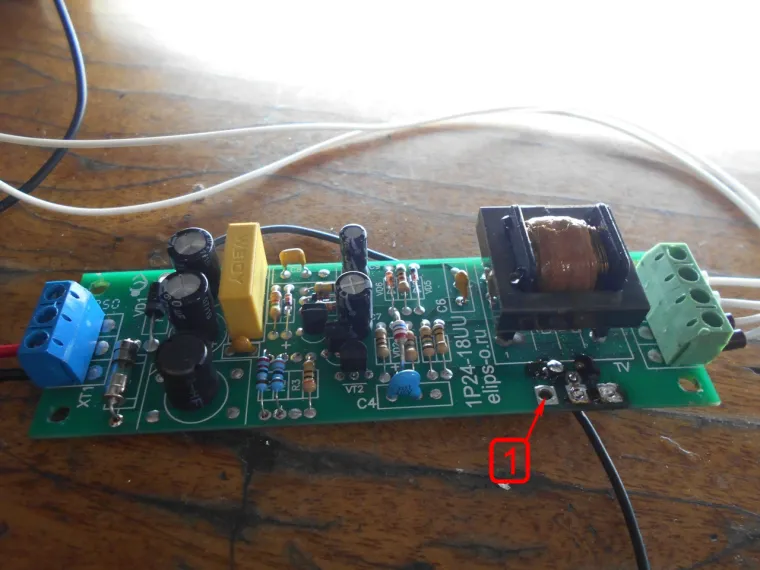

Теперь заглянем под крышку второго ЭПРА от "ЭЛиПС-О"

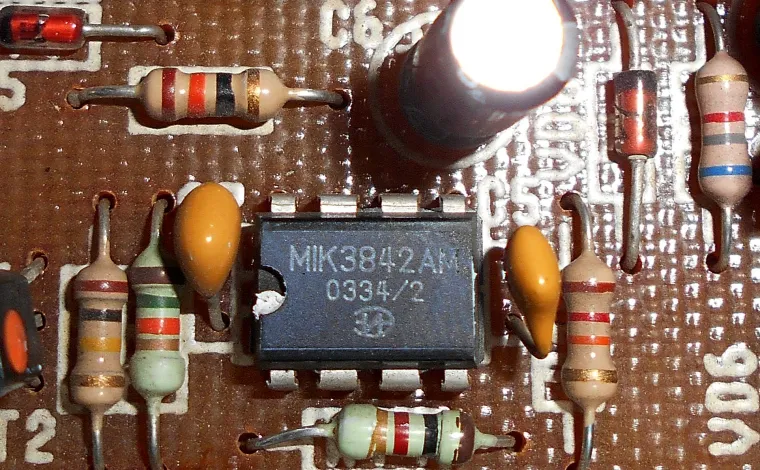

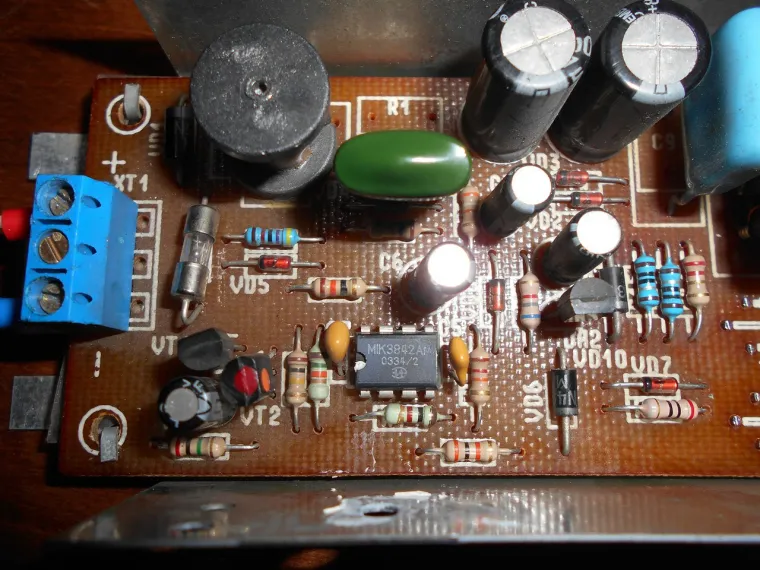

В 2004 году ЭПРА собирали на MIK3842AM (или UC3842)
В нем из дефектов были выявлены только кольцевые трещины пайки элементов схемы. После пропайки ЭПРА запустился. Работает с ЛЛ 18 и как оказалось с лампой 36 Вт тоже работает . На плате предусмотрели место под второй транзистор P4NK60ZFP. Установил на пустое место еще один мосфет . https://domorost.ru/topic/4724/%D0%BA%D0%B0%D0%BA-%D0%B2%D1%8B-%D1%81%D1%87%D0%B8%D1%82%D0%B0%D0%B5%D1%82%D0%B5-%D1%8D%D1%82%D0%BE-%D0%BA%D0%BE%D0%BD%D1%82%D1%80%D0%B0%D1%84%D0%B0%D0%BA%D1%82 Явного прогрева катодов лампы перед запуском не заметил , похоже его нет в обоих схемах .
@Андрей-Туманенко сказал :
Давайте! Интересно сравнить схемотехнику и элементную базу в обоих образцах...
@Схемотехник сказал :
ЭПРА от Амитон всего на двух транзисторах. Второй ЭПРА на микросхеме MIK3842AM. Фоточек добавил
@Андрей-Туманенко сказал :
Мультиметром не прозванивали? пробой там или обрыв?
@Андрей-Туманенко сказал :
Очень интересный ЭПРА. Схемотехника вам известна? ЭПРА построен с применением UC3842 - токовым ШИМ контроллер для блоков питания. Неясно с посадочными местами под транзисторы в корпусе TO-220. Там изначально стоял только один STP4NK60ZFP? Вот бы схемотехнику изучить... Как он построен...
Получается, что Шимка + полевик раскачивают инвертор. Но схема получается однотактной. А для люминесцентных ламп - нужна двухтактная схема...
@Схемотехник сказал :
У конденсатора похоже отгнили выводы , он в обрыве .
Изначально стоял только один STP4NK60ZFP, но на плате есть место и под второй . Я так полагаю для ЛЛ36Вт ставят два транзистора , а для ЛЛ18Вт один . Но как быть с трансформатором ? Тогда сечение сердечника должно быть изначально рассчитано под лампы 36 Вт . При входном напряжении 60 Вольт ЭПРА нагружен лампой 18 Вт потребляемый схемой ток 0,3 А . При входном напряжении 60 Вольт ЭПРА нагружен лампой 36 Вт потребляемый схемой ток 0,5 А (должен быть 0,6 А) . Без приборов большой разницы в яркости не заметил . Схему можно срисовать , но такие ЭПРА сняли с производства и все последние идут на 4 транзисторах . В последних ЭПРА есть "теплый" старт , что для ламп лучше .

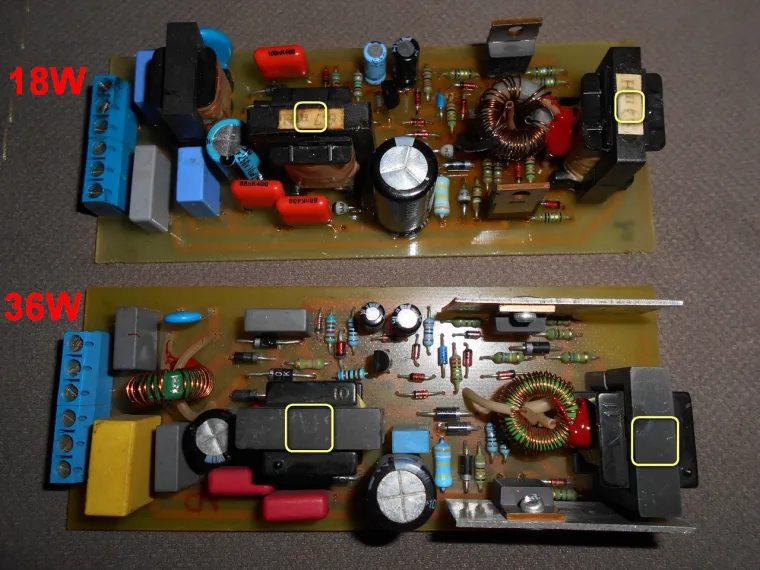

@Схемотехник еще один восстановил. Тут явно видно , что нижний ЭПРА для лампы 36 Вт .
@Схемотехник Погонял ЭПРА , не понравилось как греется трансформатор . Возможно частота не та или в чем причина может быть ? Вот две платы на запчасти .

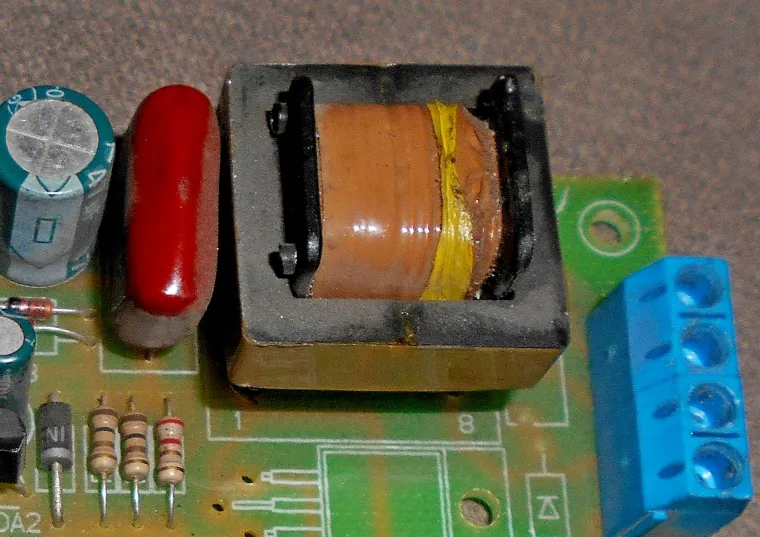

В верхней на фотографии плате каркас у трансформатора со временем оплавился .

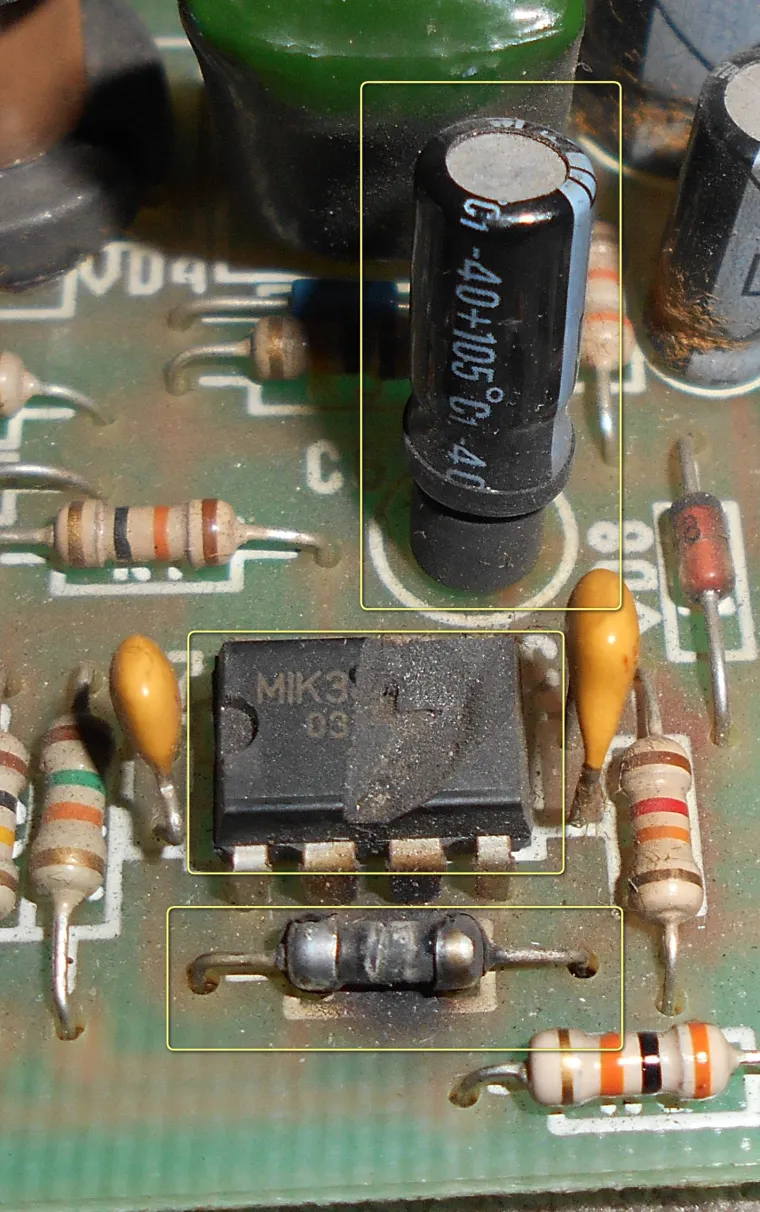

А в нижней трансформатор похоже работал не долго , т.к. ШИМ-ка бахнула
Лучше вот такие ЭПРА
Они не так нагреваются

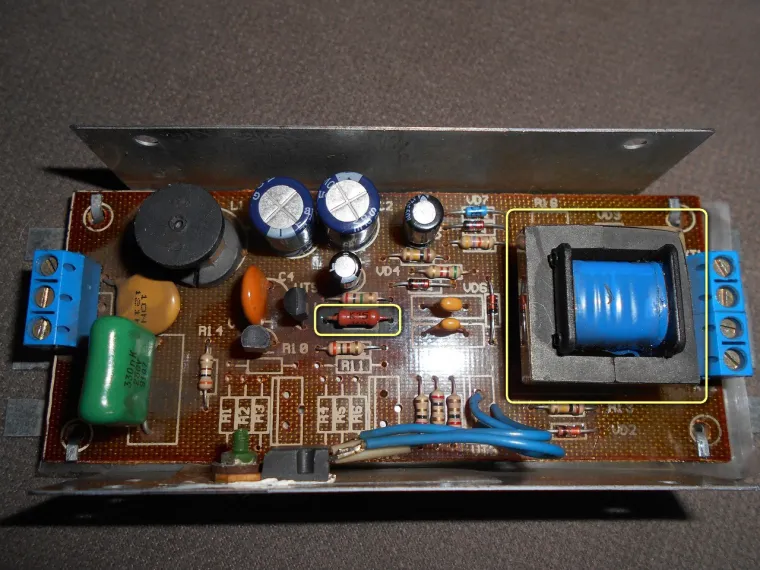

Заменил резистор . Оказалось он сгорает , если не срабатывает защита . Пришлось разбираться с защитой . Трансформатор в отличном состоянии , ЭПРА 2008 года .
@Андрей-Туманенко сказал :
Да, тут два варианта, либо избыточная частота тока вызывает большие потери в магнитопроводе (сердечнике), либо же обмотка перегружена по току...
Так а может такая "проблема" идет от производителя?
Если ШИМ бахнула - либо по току защита не работает из-за чего пробился транзистор, либо какие-то проблемы с питанием...
Типа как предохранитель, этот резистор?
@Схемотехник сказал :

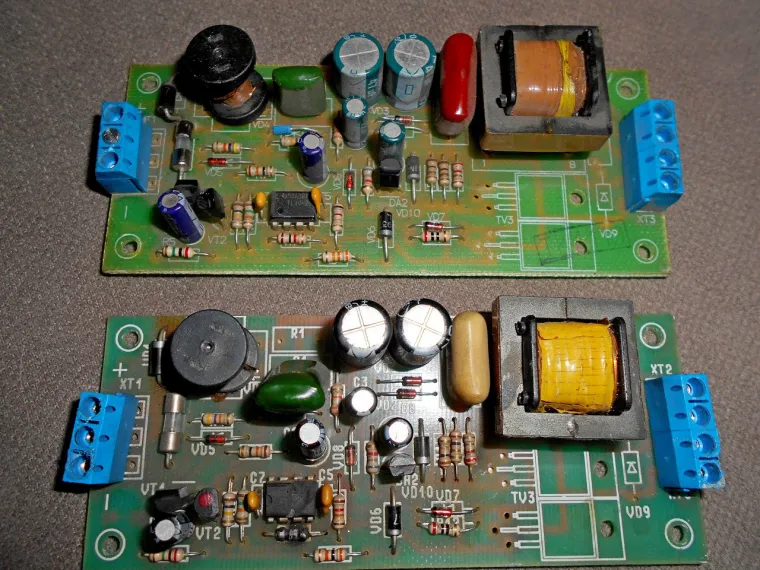

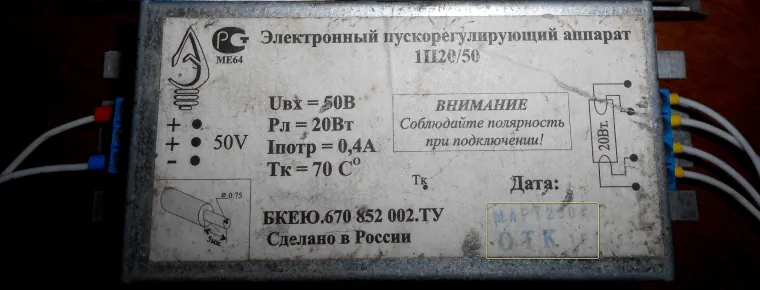

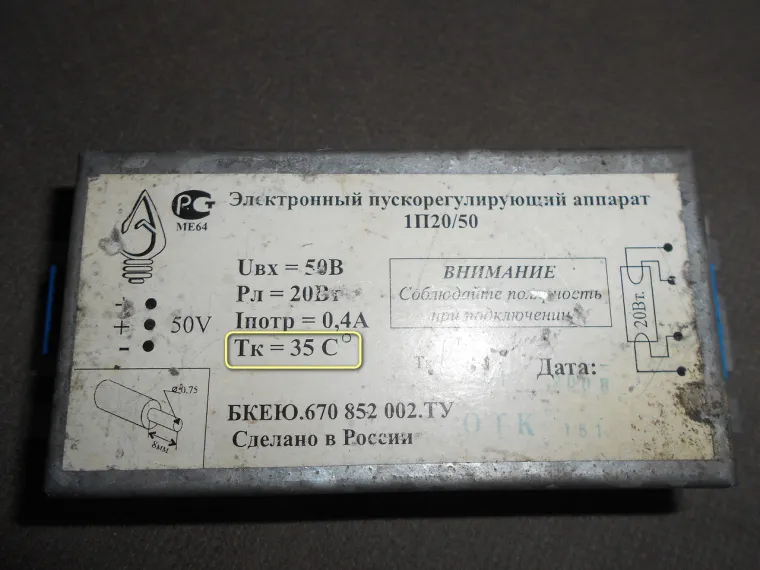

Непонятно . Для сравнения два ЭПРА на 54 Вольта для ламп 18 Вт. Один на ШИМ ке , второй всего на 3-х транзисторах . Один из которых в защите КП505 , когда открывается ЭПРА отключается . Сердечник в обоих схемах у трансформатора одинаковый . Но на ШИМ ке сильно нагревается трансформатор , аж до оплавления каркаса со временем и на всех платах с одной стороны. На транзисторах трансформатор так не нагревается и в идеальном состоянии. Даже на корпусе производитель разную температуру пишет . На ШИМ ке температура корпуса 70 град , а на транзисторах 35 . Интересно понять что не так.
Проблема похоже не частный случай, а недоработка производителя.
ШИМ -ка бахнула , не знаю от чего
Резистор не предохранитель . 150 Ом в обвязке мосфета. При включении без лампы , если все работает правильно , ЭПРА через 1-1,5 сек уходит в защиту. Это время для прогрева катодов. Через секунд 40 запуск повторяется. Если защита не работает и ЭПРА не отключился начинает гореть резистор 150 Ом. Когда выгорает полностью , ЭПРА перестает вообще запускаться . В трех ЭПРА было следующее : 1-ый ЭПРА . Защита работала 2-ой. Вместо диода почему то на заводе поставили стабилитрон , после замены на диод защита заработала 3-ий. Электролитические конденсаторы 10 мк и 47 мк от старости были с утечкой. Как раз они стоят в защите . Заменил их и теперь защита работает . Если этого не сделать , то ЭПРА работает , но до запуска без лампы . Потом опять сгорит резистор 150 Ом и ЭПРА больше не будет запускаться. Так , что защиту нужно проверять обязательно и восстанавливать ее работоспособность.
@Андрей-Туманенко сказал :
Хорошо!
Резистор не такая большая потеря, в случае порчи ЭПРА...
