Чем "удивил" навигатор супервижн?
Из обзора этой лампы можно выделить три +
14 светодиодов нового поколения Bridgelux Thrive (США) с высоким CRI
Облегченный режим работы светодиодов 0,43 Вт на каждом светодиоде , с общей мощностью 6 Вт (применили светодиоды 1 Вт или 0,5 Вт? )
Температура диодной платы до 70 °C
Из минусов высокая стоимость Обзор лампы "навигатор супервижн" здесь : https://domorost.ru/topic/4600/%D1%87%D1%82%D0%BE-%D0%B2%D0%BD%D1%83%D1%82%D1%80%D0%B8-%D0%BB%D0%B0%D0%BC%D0%BF%D0%BE%D1%87%D0%BA%D0%B8-%D0%BD%D0%B0%D0%B2%D0%B8%D0%B3%D0%B0%D1%82%D0%BE%D1%80-%D1%81%D1%83%D0%BF%D0%B5%D1%80%D0%B2%D0%B8%D0%B6%D0%BD Купить можно здесь за 452 рубля : https://wildberries.ru/catalog/64937890/detail.aspx?targetUrl=BP

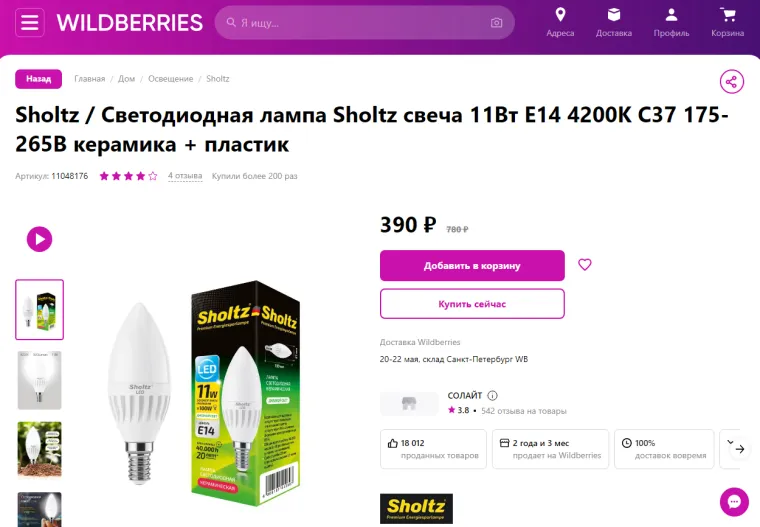

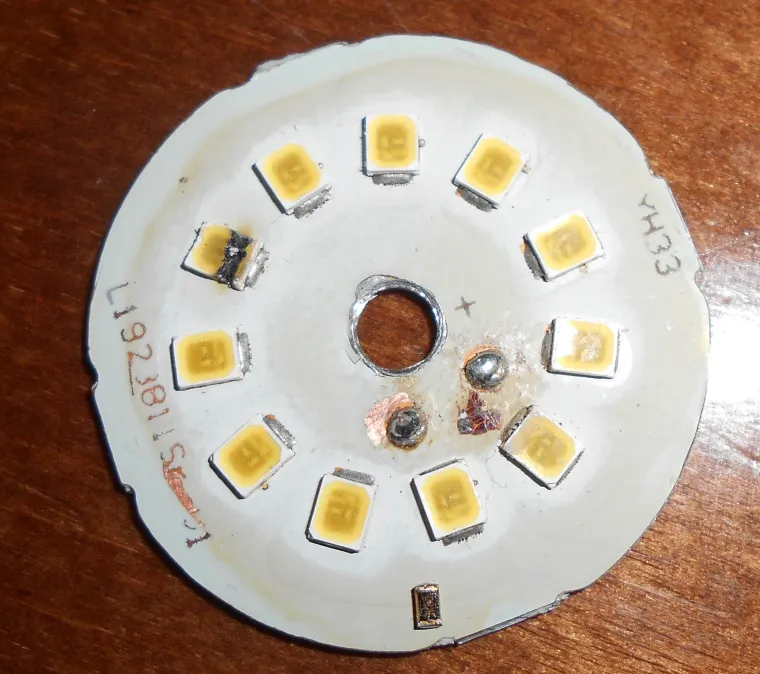

Попробую повторить . Буду использовать керамический корпус , диодную плату и драйвер от сгоревшей лампы Sholtz за 390 рублей. Лампа прожила чуть больше года

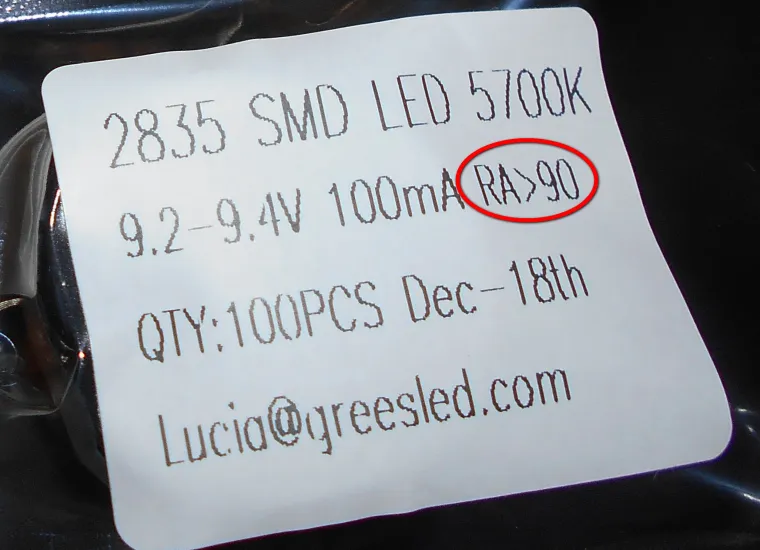

Установлю в Sholtz новые светодиоды якобы с высоким CRI 90+

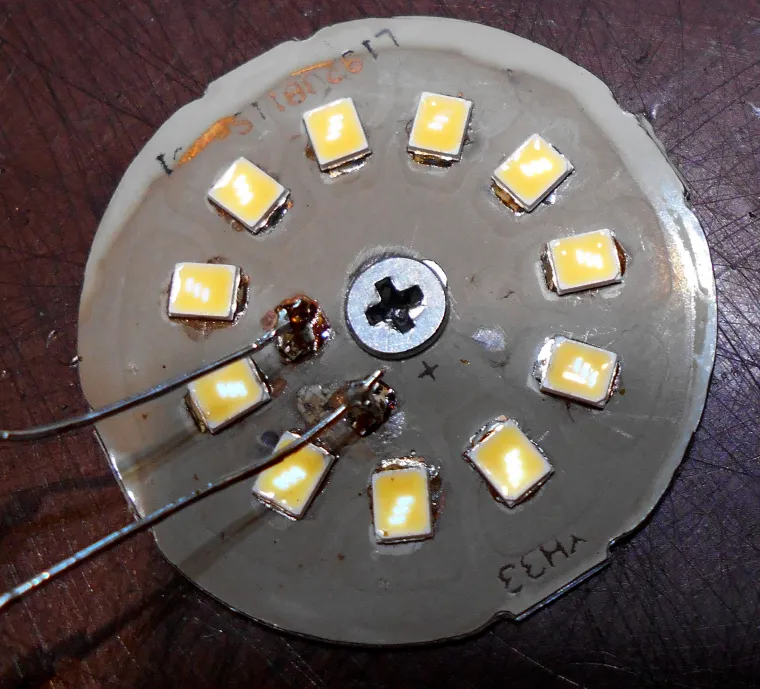

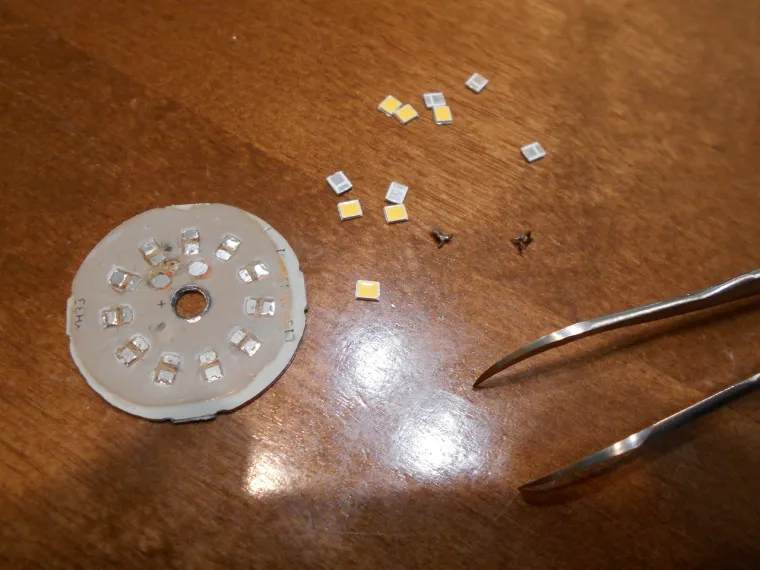

Размещаю их на диодной плате
11 светодиодов против 14 , установленных в "навигатор супервижн"

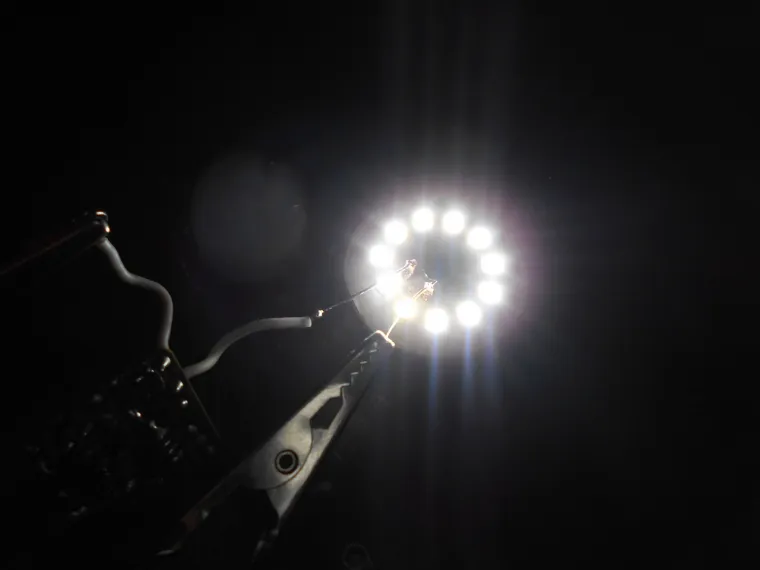

Припаиваю ! Три кристалла расположены на большой (катодной ) части подложки светодиода .
В светодиодах с завода расположение кристаллов другое. Два размещены на большой (катодной) и еще один на маленькой (анодной) части подложки .

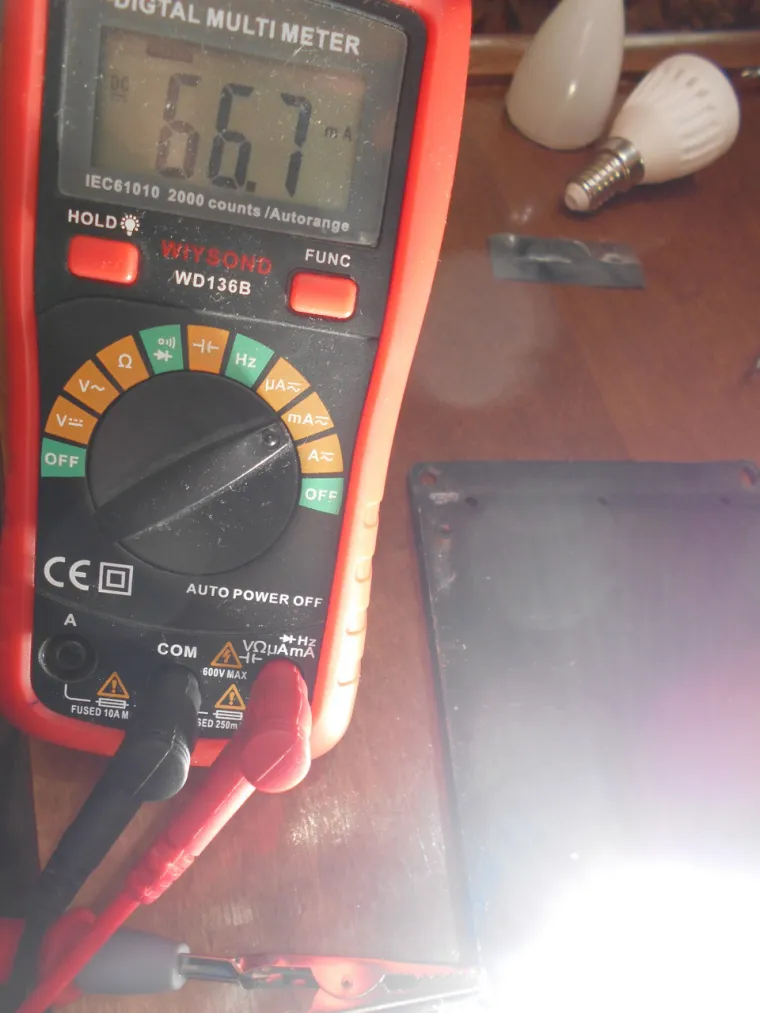

И так что же получилось? Ток в цепи светодиодов 66,7 мА

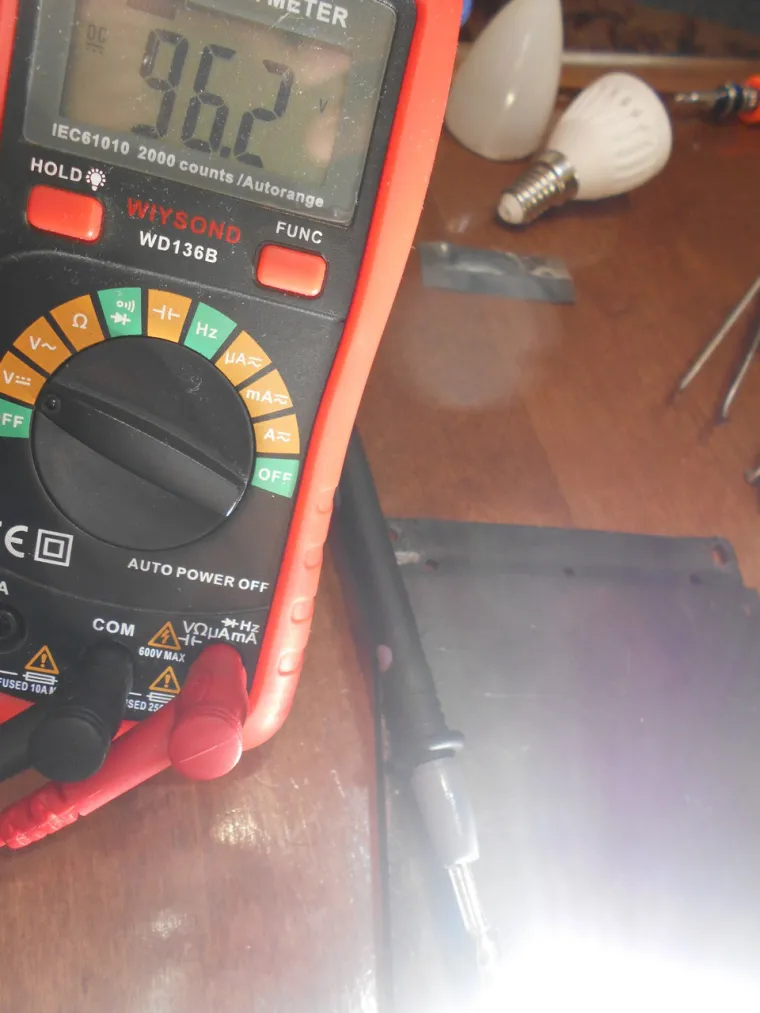

Общее падение напряжения на светодиодах 96,2 В

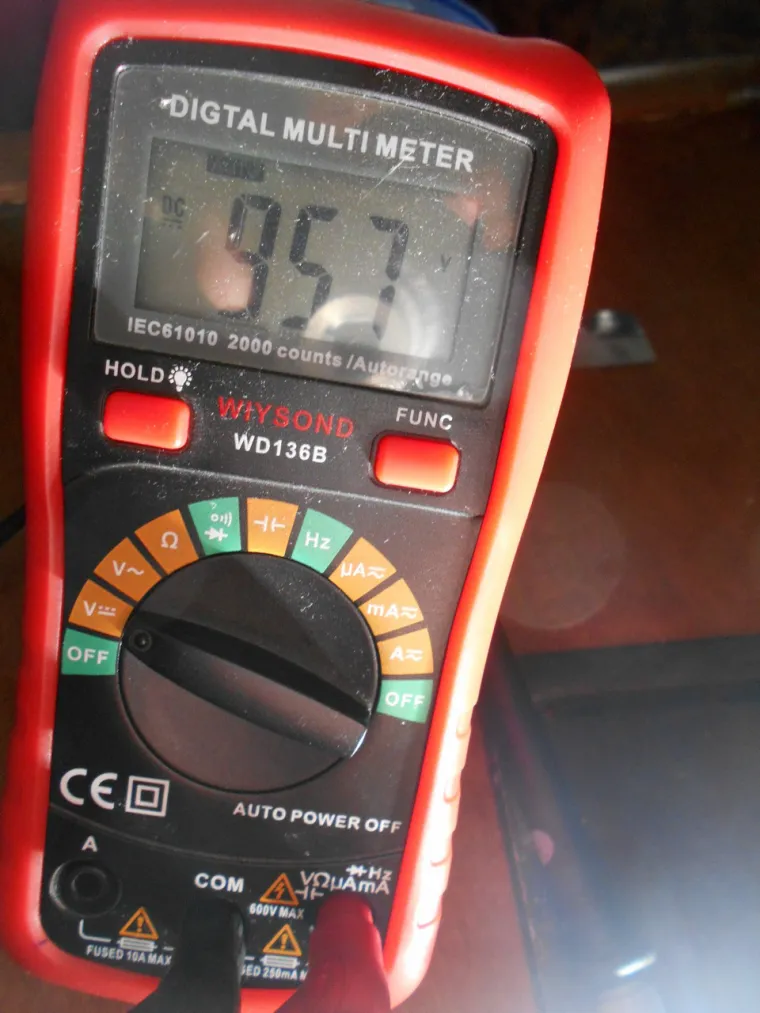

После прогрева светодиодов в течении 30 минут напряжение "просело" до 95,7 В . Фактическая мощность получилась 6,38 Вт , почти как у "навигатор супервижн".

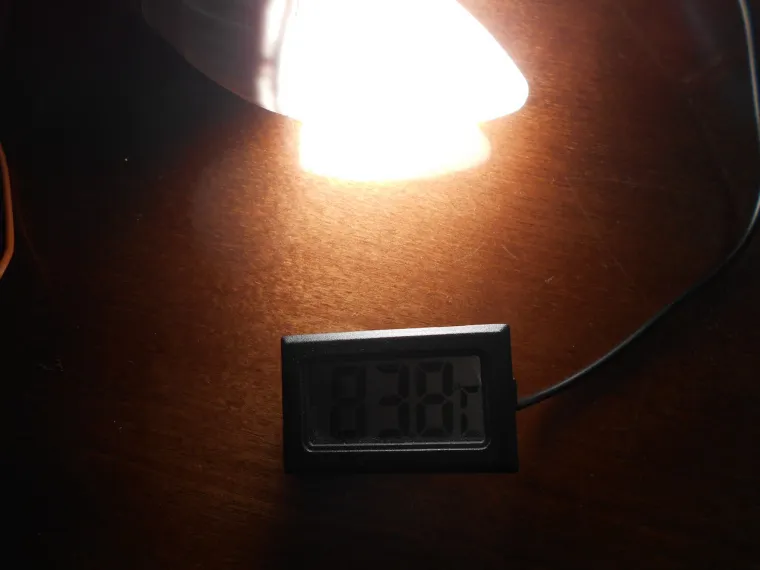

Осталось собрать все в корпус и измерить температуру диодной платы . Температура корпуса с рассеивателем после 30 минут работы лампы 83,8 °C

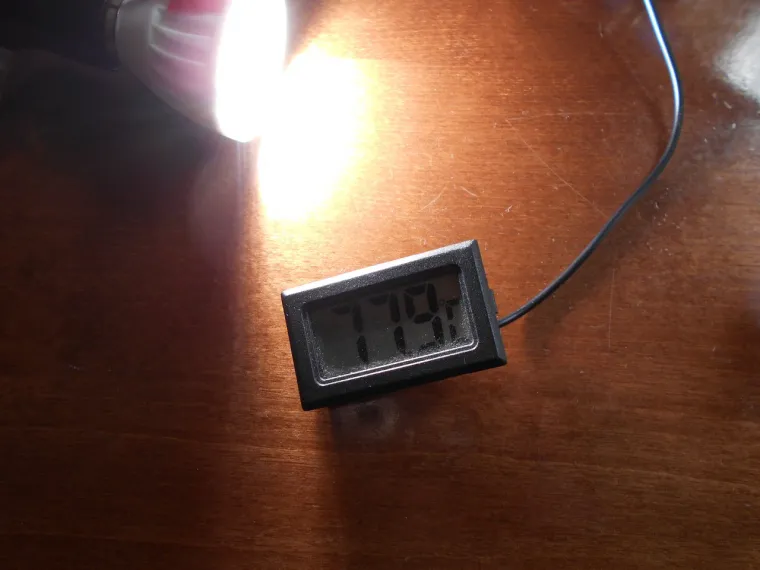

Температура корпуса без рассеивателя 77,9 °C. Разница 5,9 °C.
Измерение температуры диодной платы без рассеивателя считаю недостоверными . Нужно менять методику измерения и как то измерять температуру диодной платы с рассеивателем
Комментарии
3
@Андрей-Туманенко сказал :
Мне кажется нужна лампочка, которую не жалко, и измерить температуру без рассеивателя и с рассеивателем, у которого есть маленькое отверстие под термопару... Заодно можно будет оценить цифры... Насколько они отличаются... Такой способ был достаточно "давно" предложен пользователем @ANPolter... @Андрей-Туманенко спасибо подробный процесс восстановления лампы... Это же как обстоят дела... Сначала покупается "дорогая" лампочка, а потом приходится ее восстанавливать, чтобы минимизировать потери... Интересно, чем такие "дорогие" лампы, лучше "обычных", которые стоят в 3 - 4 раза дешевле... Лично я, на вашем примере, убедился, дополнительная прибавка в "RA" не стоит такой доплаты... Да и еще срок службы меньше, чем у бюджетной лампы с импульсным драйвером...
@Схемотехник сказал :
На днях изучал ассортимент светодиодных ламп Philips. У ламп такого размера заявленная мощность всего 5 Вт . Так, что даже керамический корпус не способен рассеивать 8 Вт при таких размерах. Поэтому 6 Вт это предел ! Я снизил мощность на 2 Вт и температура корпуса все равно ого-го .
@Андрей-Туманенко сказал :
Видимо, керамика особо-то и должна помогать, ведь общая площадь радиатора больше не становится...
