Что - то грелось
И так предлагаю заглянуть в светильник 36 Вт от Gauss. Гарантию не отработал . Упакован был в гофрокартон

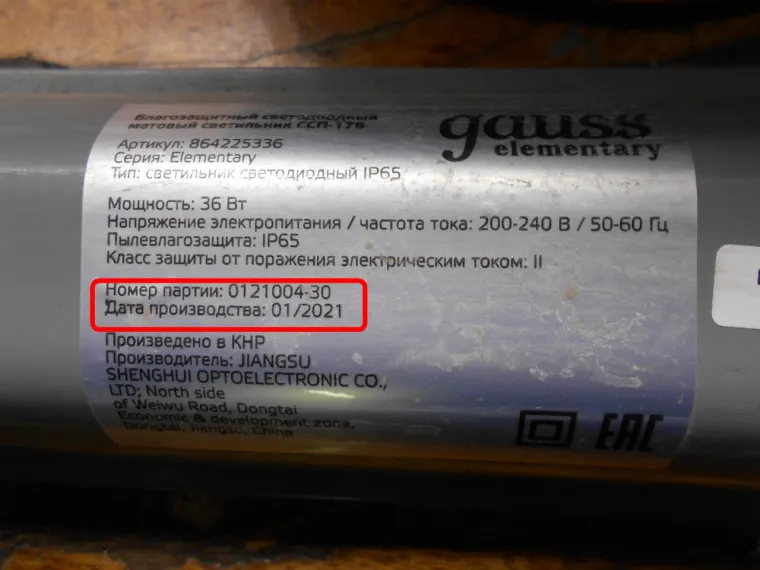

На самом светильнике есть все характеристики
На диодной плате разместили последовательно 132 трехвольтовых светодиода

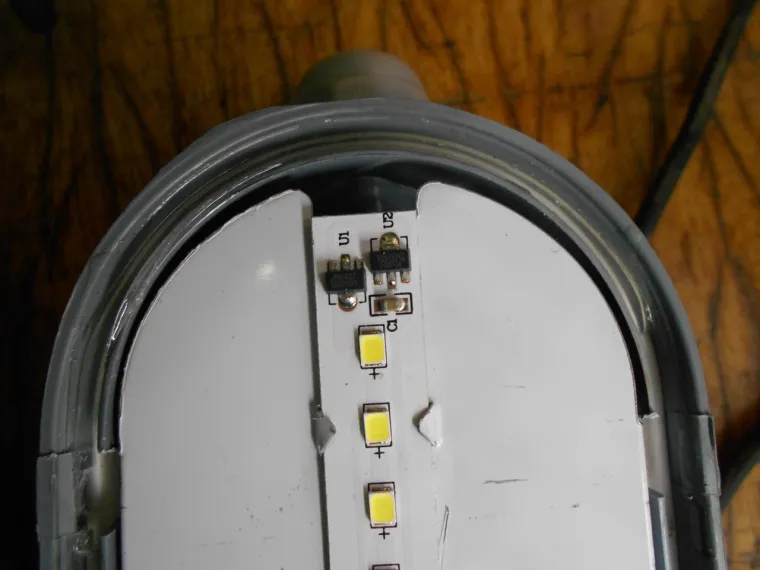

Минус с драйвера подключен через неизвестные мне микросхемы . Пока неизвестные...

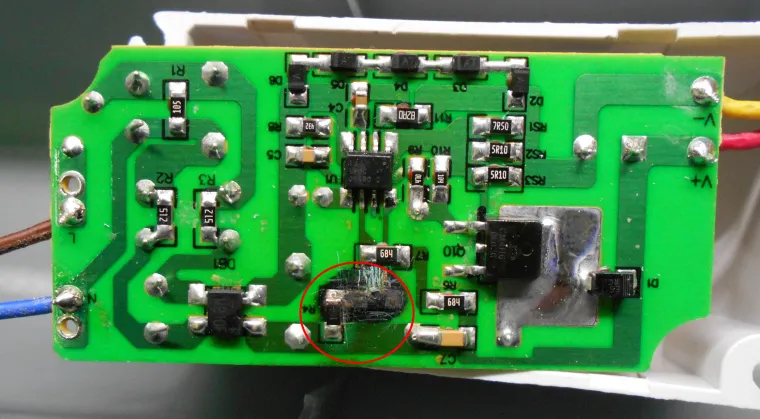

На плате драйвера что то прилично нагревалось
Полагаю с него выходит около 400 Вольт , точнее выходило
Кому интересно сколько стоит , то поищите Gauss ССП-176 Elementary IP65 1200х76х66 36W
Комментарии
21
@Андрей-Туманенко сказал :
А гарантия во сколько раз меньше заявленного срока службы?
Интересное решение... 132 х 3 = 396 Вольт... То есть изначально драйвер - повышающего типа...
Может это линейные стабилизаторы? Но тогда должны быть токозадающие резисторы. А вы как думаете? что это может быть?
Жаль, что такой "интересный" драйвер - приказал долго жить...
А сколько же светильник все-таки прослужил? Интересно, что "разработчик" не стал изобретать параллельную работу светодиодов, а использовал одну цепочку низковольтных светодиодов... Но драйвер, увы...
@Схемотехник сказал :
получается меньше года . Гарантия вроде два года.
@Схемотехник сказал :
вот - вот резисторов то нет. И обе микросхемы соединены параллельно
Хмм, мне кажется там был либо резистор либо диод, а сгорел он скорее всего из за неправильного расчета. Любопытная конструкция с повышающим напряжение драйвером, хотя если честно, похожие решения я уже встречал. Даже в светодиодных лампах. Это по факту обычный импульсный драйвер, а он, как мы знаем - токовый.

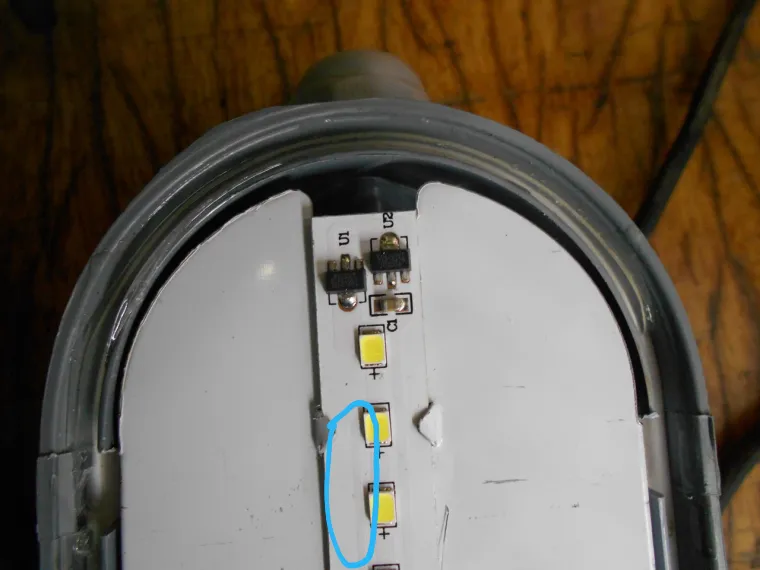

А куда ведет эта дорожка?
@Андрей-Туманенко сказал :
Диодная платка стеклотекстолитовая?
@Андрей-Туманенко сказал :
угу...
@ALEXLED сказал :
Видимо, чтобы обойти цепочку из дополнительных элементов...
@ALEXLED сказал :
Очень любопытный драйвер! @Андрей-Туманенко драйвер можно восстановить?
как вариант поискать на чем собрали драйвер . Если такая микруха есть на просторах интернета, то порыть сгоревшую обвязку
@ALEXLED сказал :

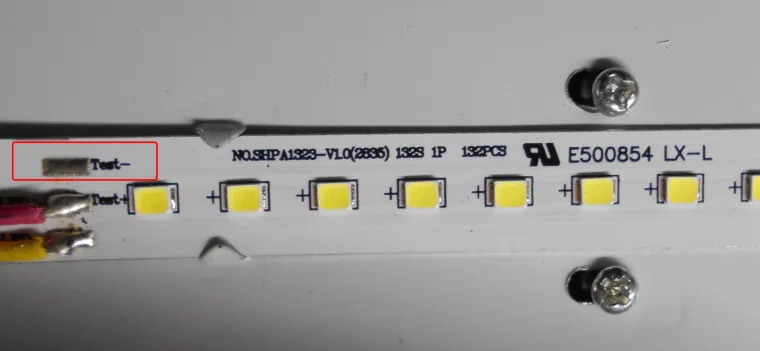

в нашем случае она не используется , на плате обозначена как "тест-"
Эти Гаусы наверное самая рекламируемая продукция да еще и за дорого, очень часто натыкался на "тесты" и "личный опыт использования". По внутрянке данного светильника обычная китайщина, ну тут решили задрать напряжение драйвера. В современных так часто начали делать видимо выгоднее. Шим контроллеры обычно со своей особой маркировкой т.е. сделаны по конкретному заказу и даташитов на них нет. Шоб узнать номиналы резюков можно попробовать снят нагар с изоляцией и сделать примерно как тут: https://www.youtube.com/watch?v=Rbcnss9rnxA

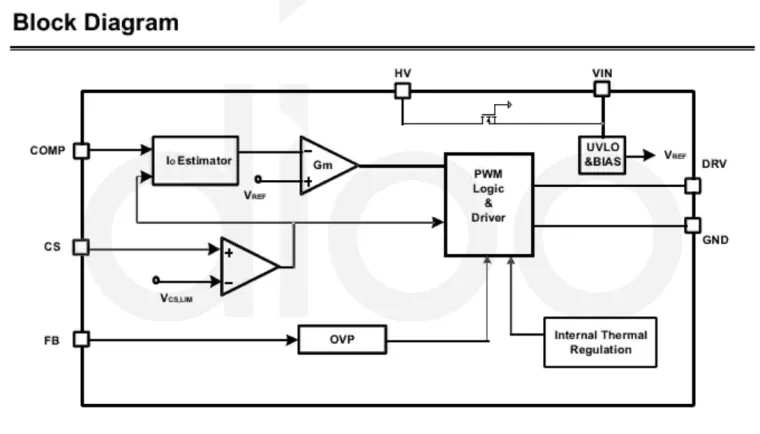

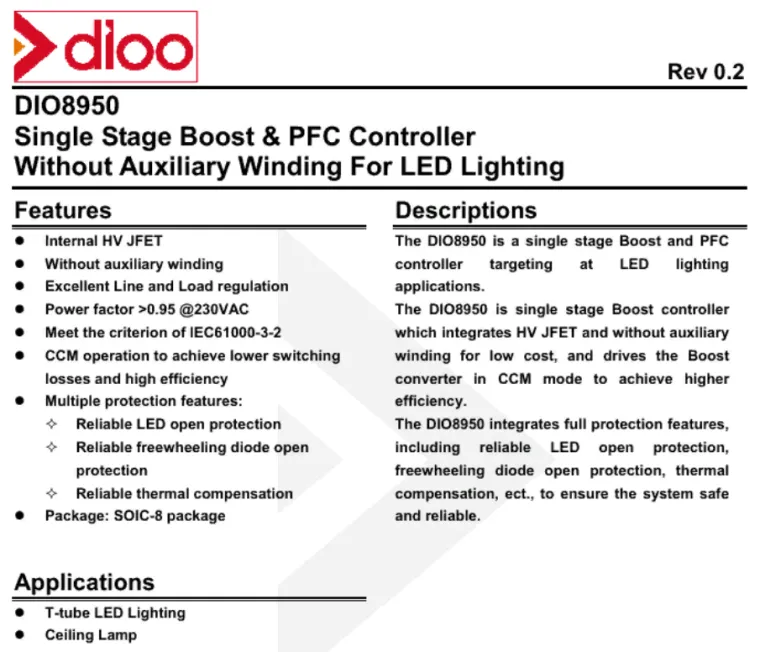

@Схемотехник в общем APFC собрали вот на чем
@Андрей-Туманенко сказал :

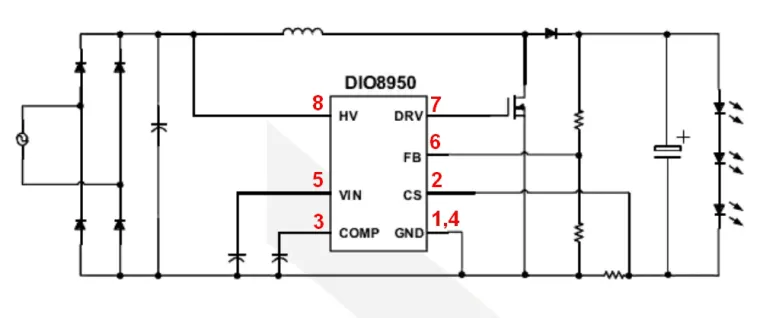

Хитрая микросхема. По сути на ней и построен весь драйвер. Ведь микросхема производит, не только активную коррекцию КМ, но и осуществляет стабилизацию тока в нагрузке...
@vrms сказал :
Последнее время к черным упаковкам не подступиться , такая высокая цена...а чем таким крутым правильным и новым они похвастаться могут непонятно .
@Схемотехник сказал :
настолько хитрая , что я не нашел ее на Aliexpress . Восстановить драйвер похоже не получится
на 5 выводе КЗ на минус. Отпаял микруху КЗ пропало . Ее надо менять . А на что ?
@Андрей-Туманенко сказал :
Ну при желании можно выйти из положения... Все зависит, насколько вы заинтересованы... Можно, например, взять два обычных токовых драйвера от обычных лампочек и от каждого запитать ПОЛОВИНУ от светодиодной ленты... При этом, посередине нужно будет убрать один светодиод, чтобы исключить КЗ или пробой светодиодов...
@Схемотехник сказал :
такой вариант уже рассматривали, но нет под рукой двух драйверов с выходным напряжением 200 Вольт . Я не заинтересован вообще это не мой светильник.

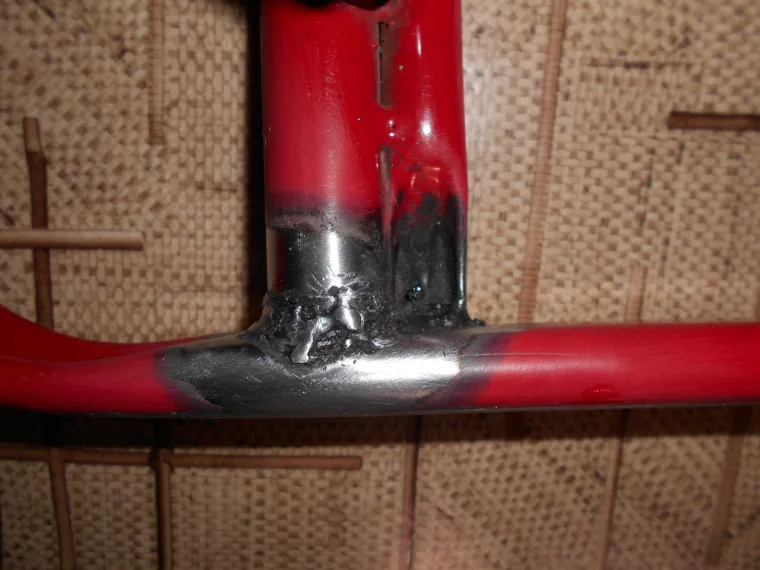

@Андрей-Туманенко тут другая задача с санками
@Андрей-Туманенко сказал :
Тогда можно взять три драйвера. При этом убрать 2 светодиода... Получается: (132 - 2) / 3 = 43 диода, а падение 43 * 3 = 130. Вроде бы обычные импульсные драйвера от ламп должны вытянуть 130 Вольт... Но опять таки нужны исследования... А есть ли смысл, если вы не заинтересованы...
@Схемотехник сказал :

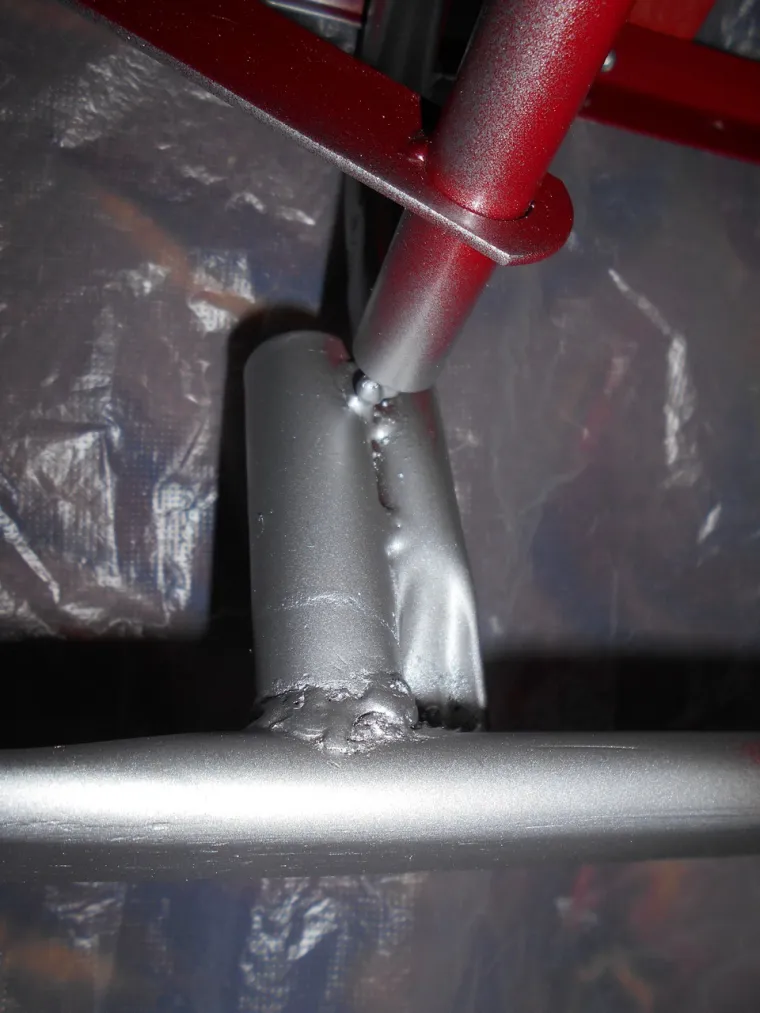

потому я санки крашу , а не светильник
@Андрей-Туманенко сказал :
Все таки удалось восстановить? Такое впечатление, что по бокам должны быть наварены еще и дополнительные ребра жесткости, в виде треугольников... Один катет на горизонтальную трубу, а второй катет на вертикальную...
@Андрей-Туманенко похоже, что это для аварийной версии этого светильника, там где имеется некая "самопроверка" и в случае неисправности светильник либо в виде индикации, либо на какой то пульт управления подаст сигнал об этом.
@ALEXLED сказал :
У такой версии должен быть встроенный аккумулятор?
