Что внутри ? Будем разбирать ?

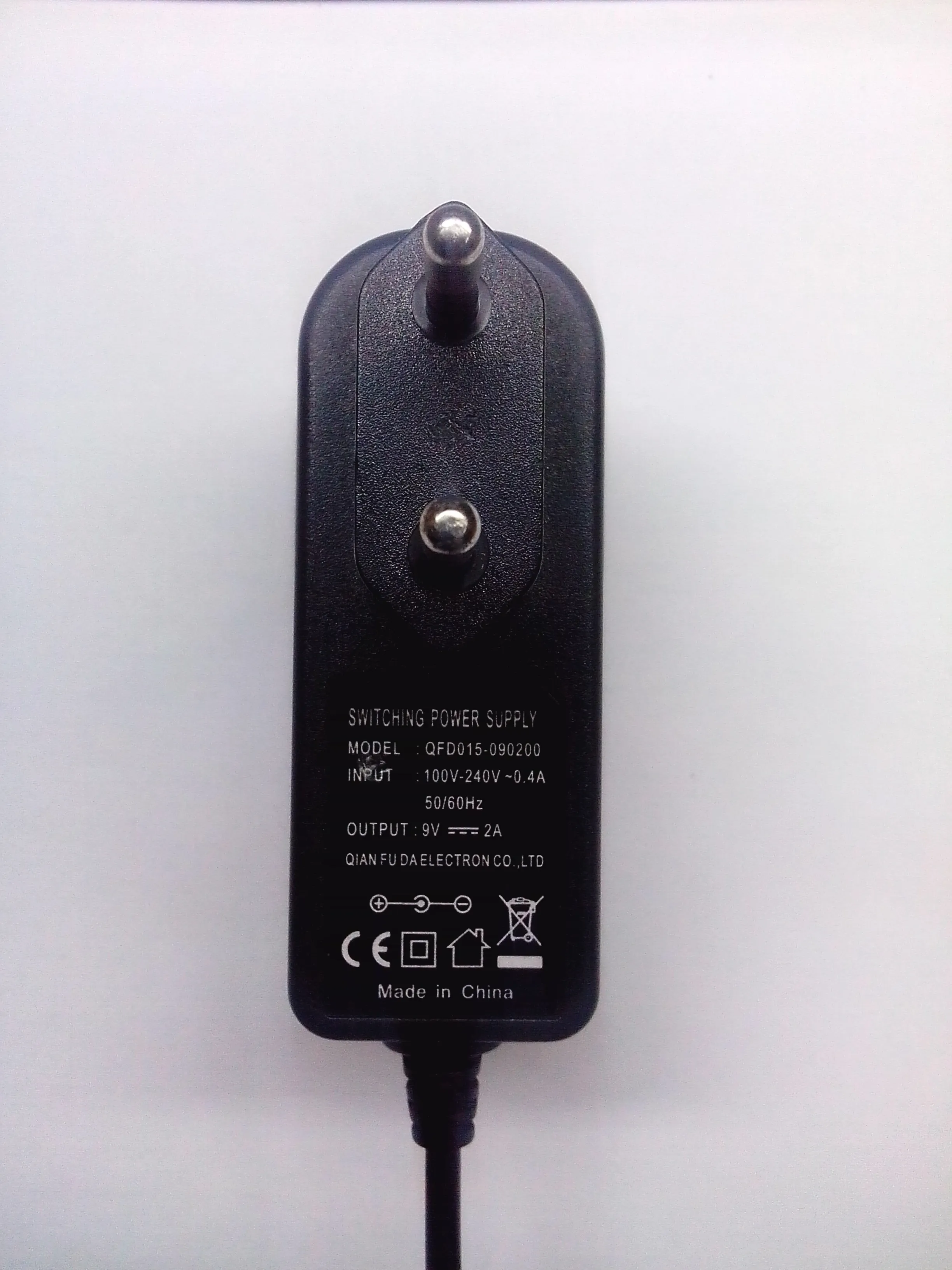

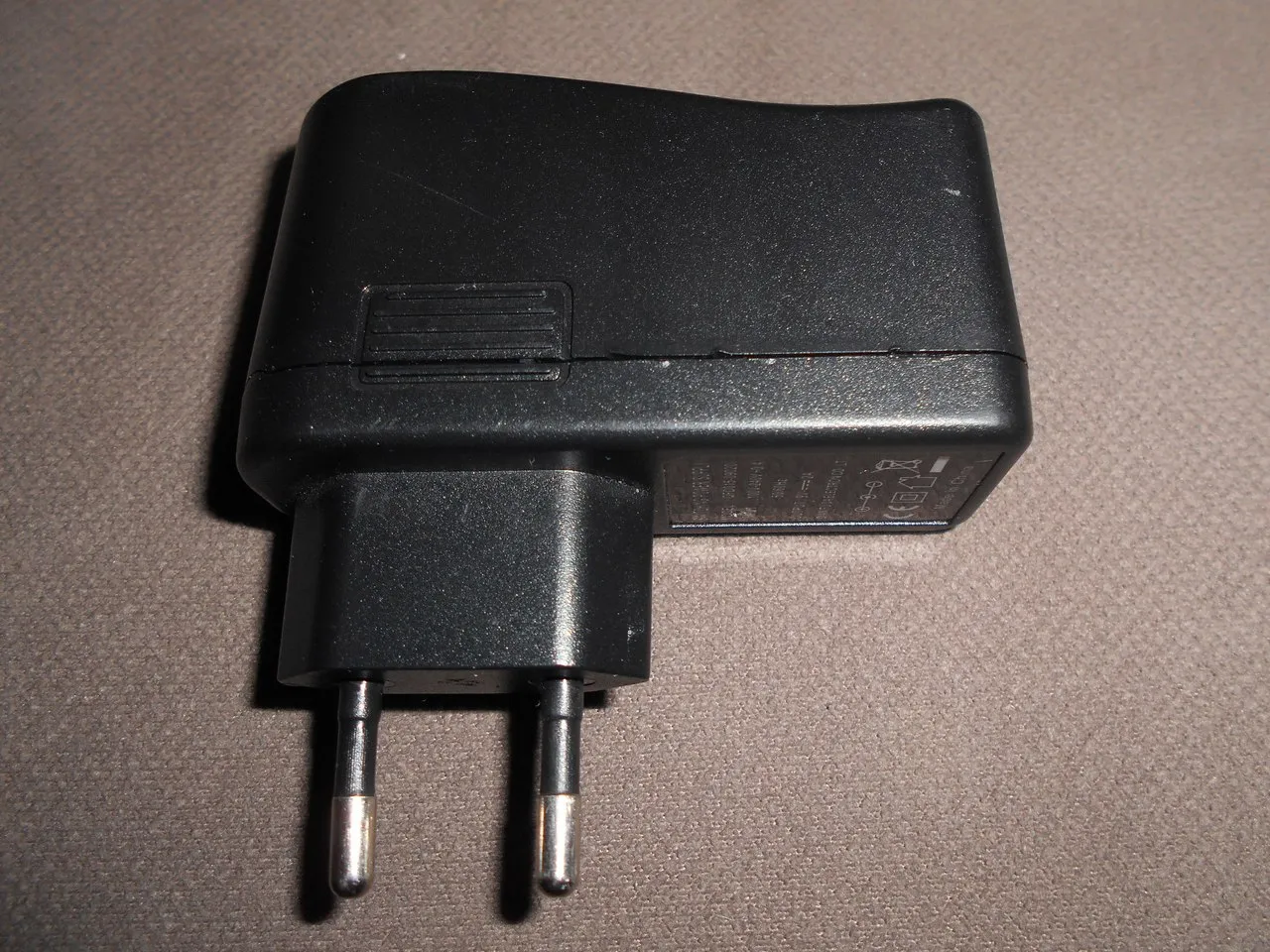

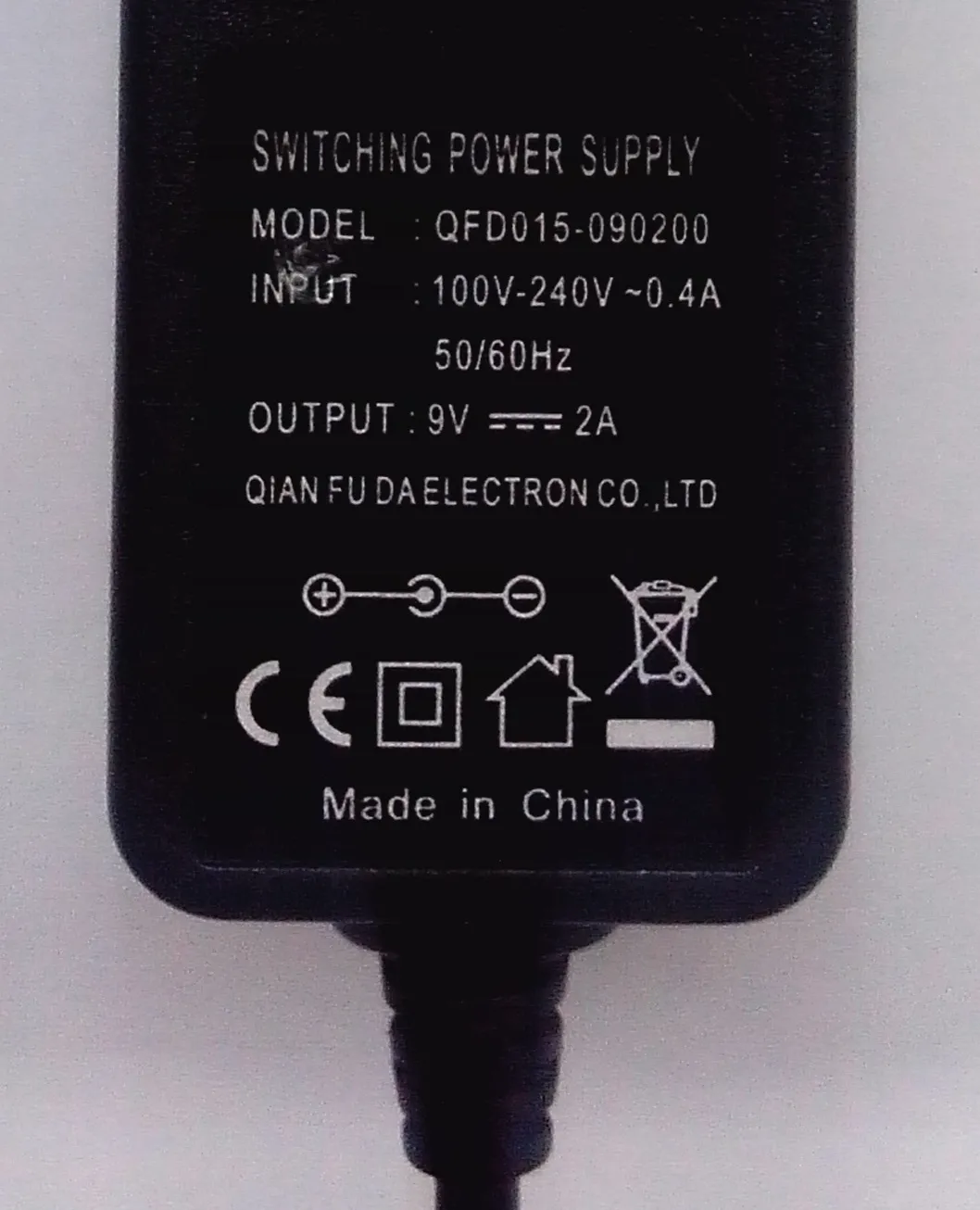

Всем здравствуйте . Сегодня предлагаю заглянуть в блок питания от Qian Fu Da Еlectron Co, Ltd . Не работает , совсем не работает.

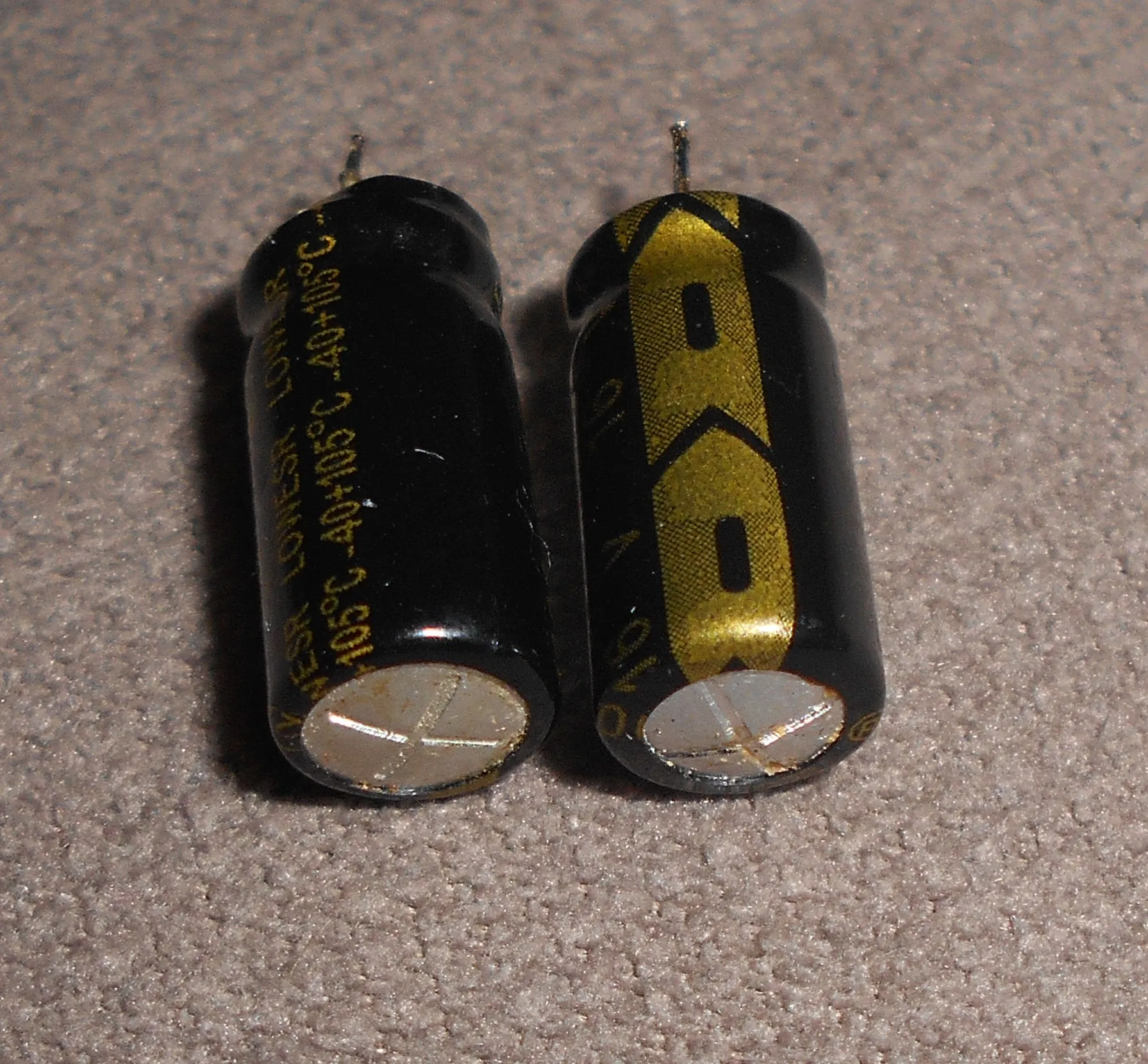

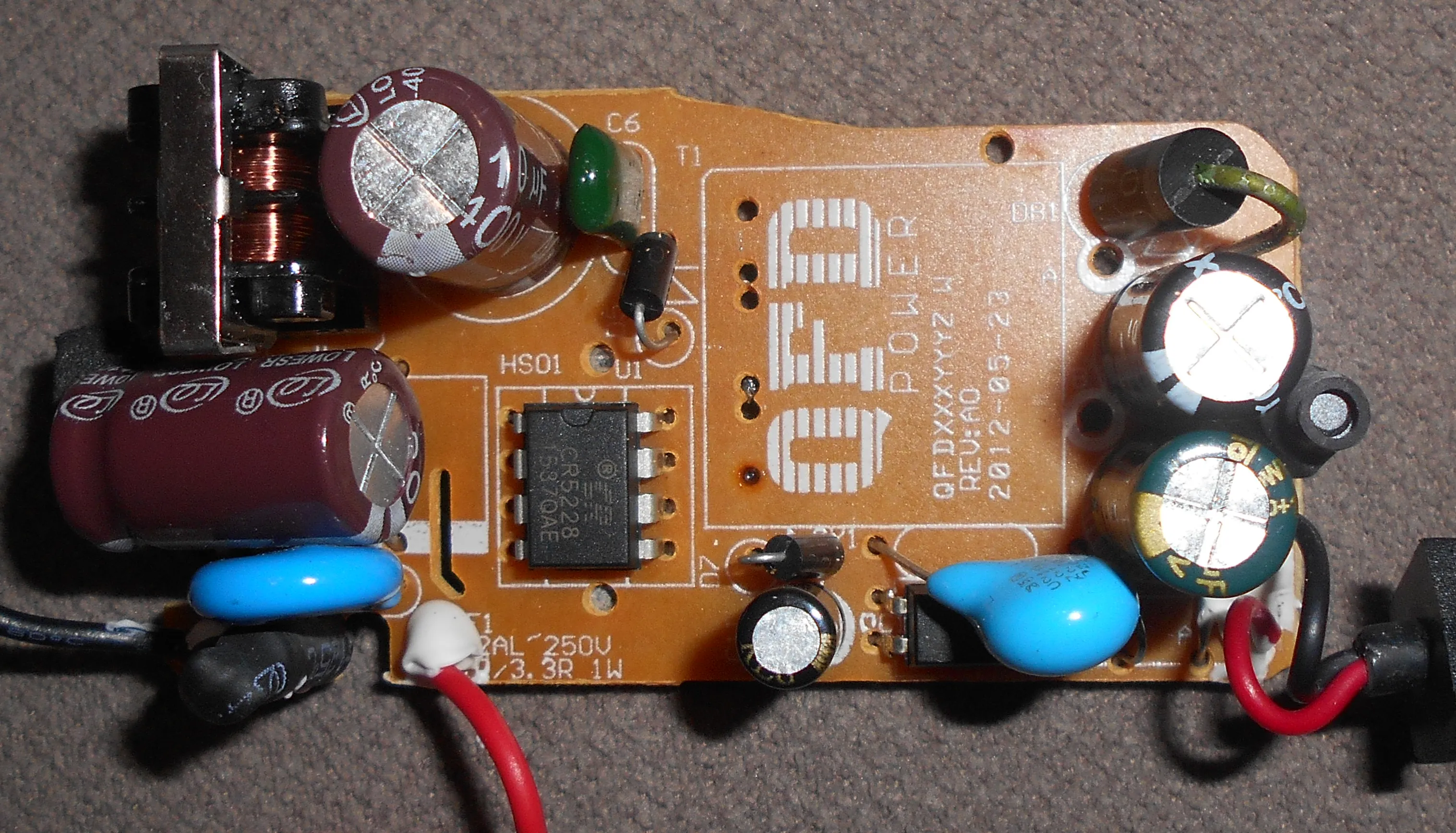

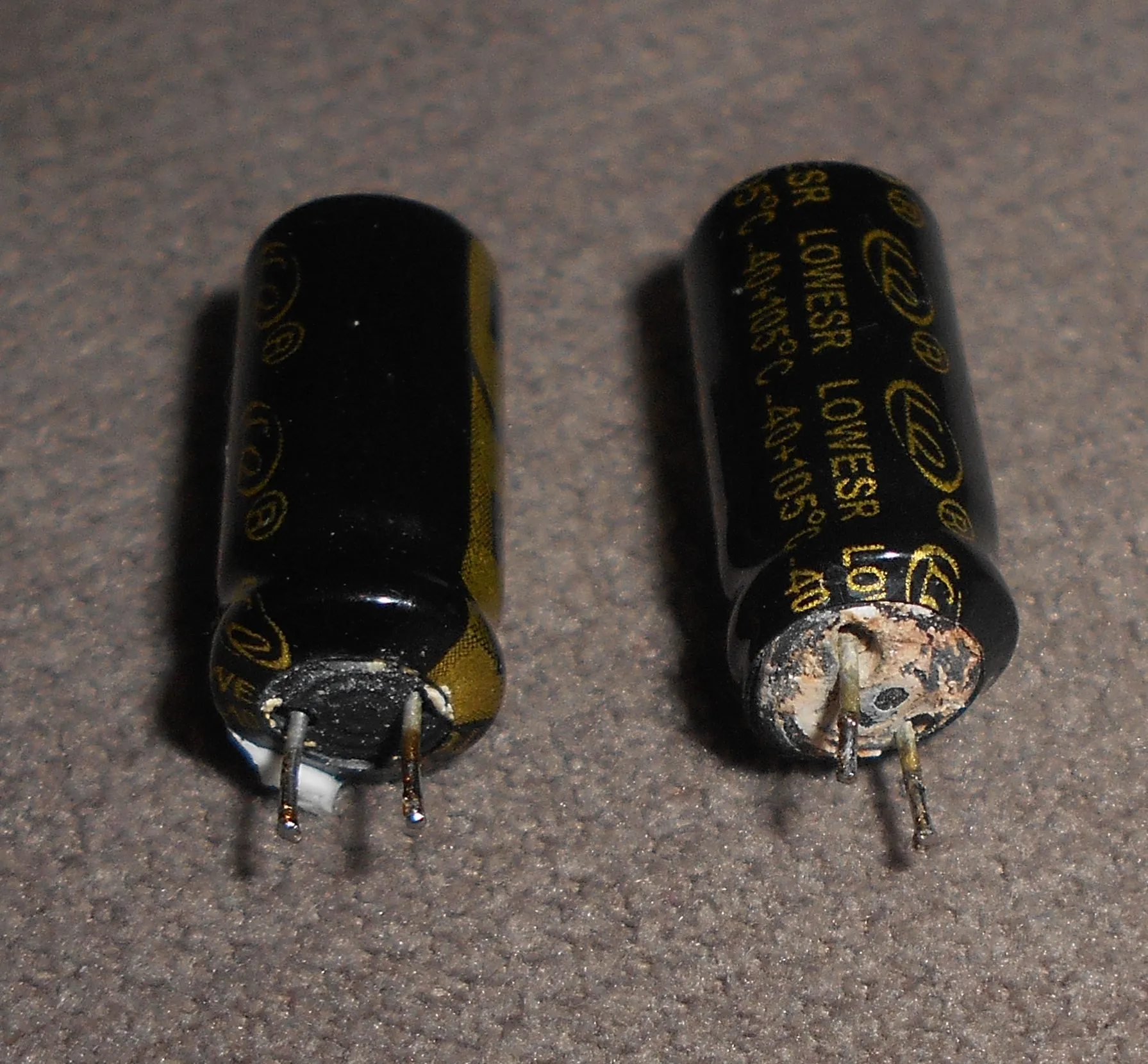

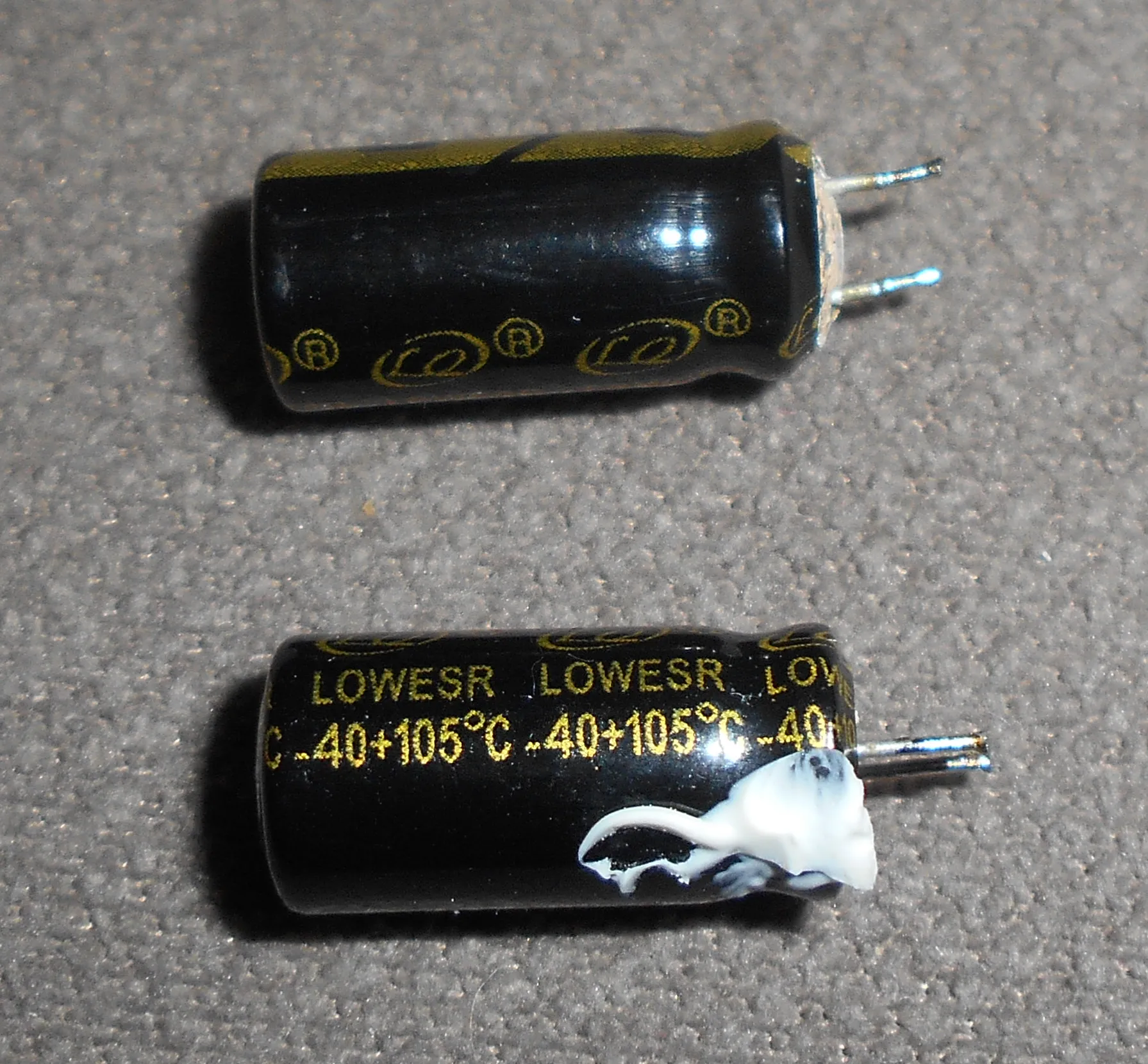

И так вскрываю и как обычно вздутые брендовые электролиты

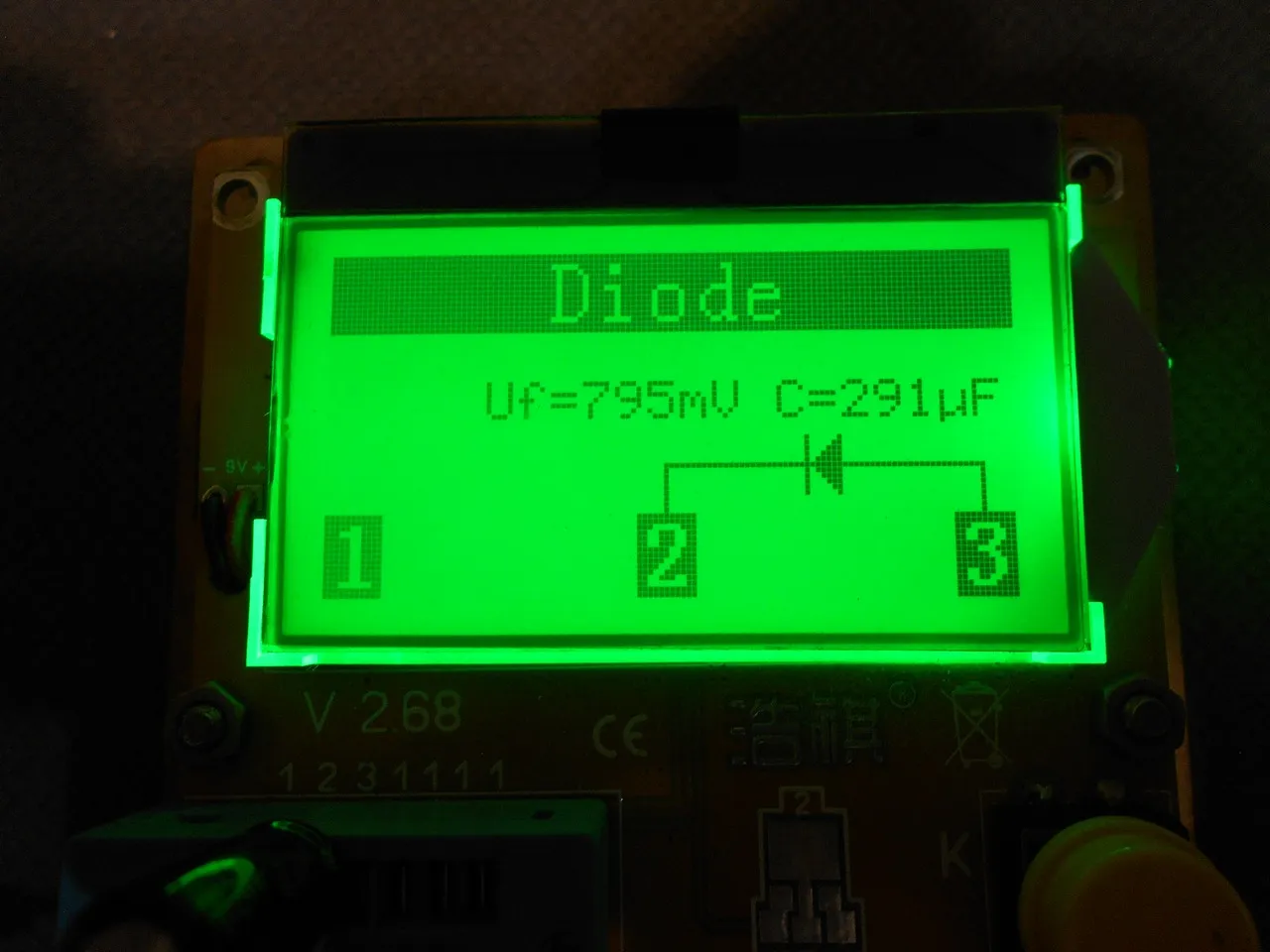

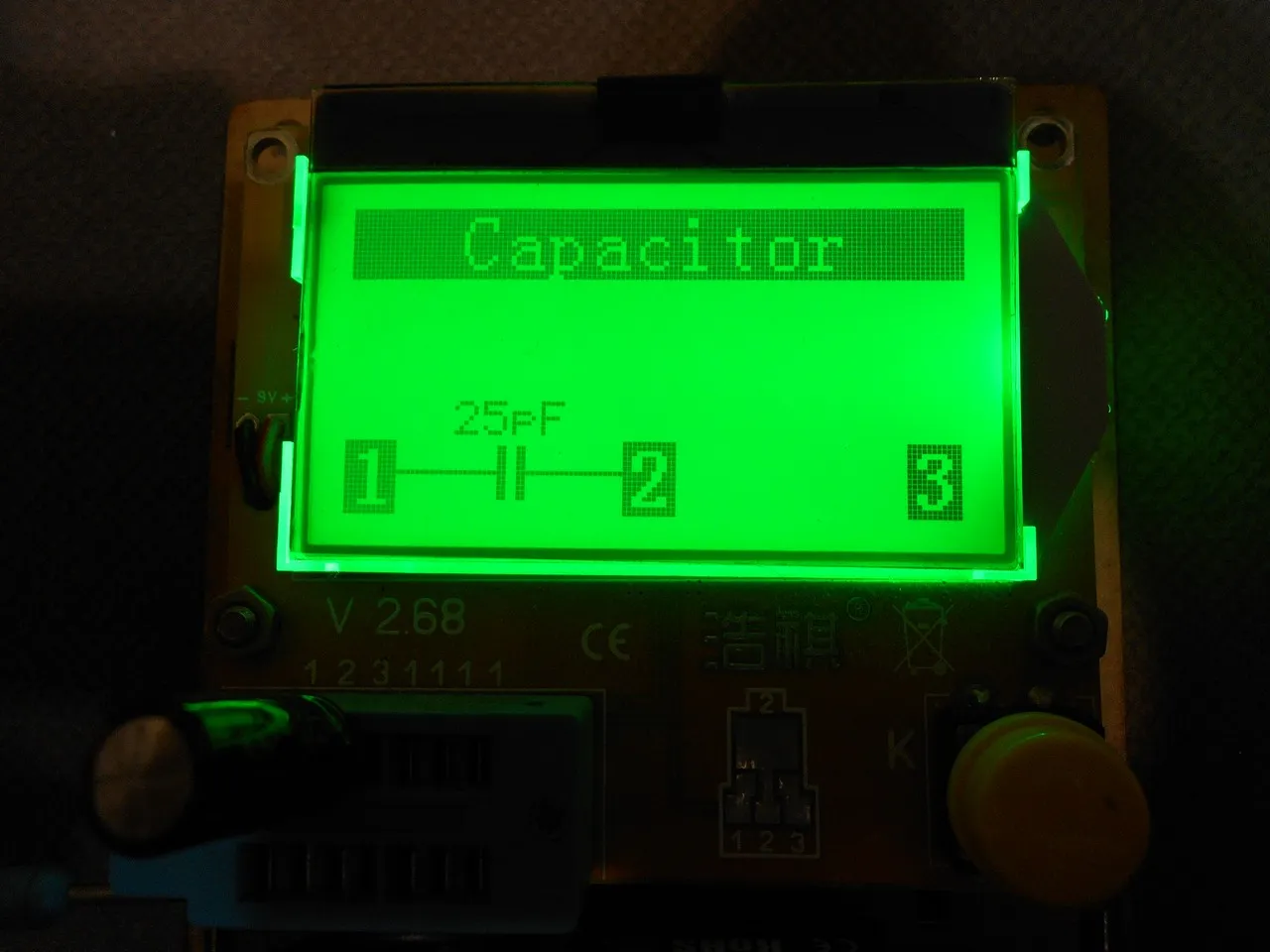

Один прикинулся диодом , а второй керамикой

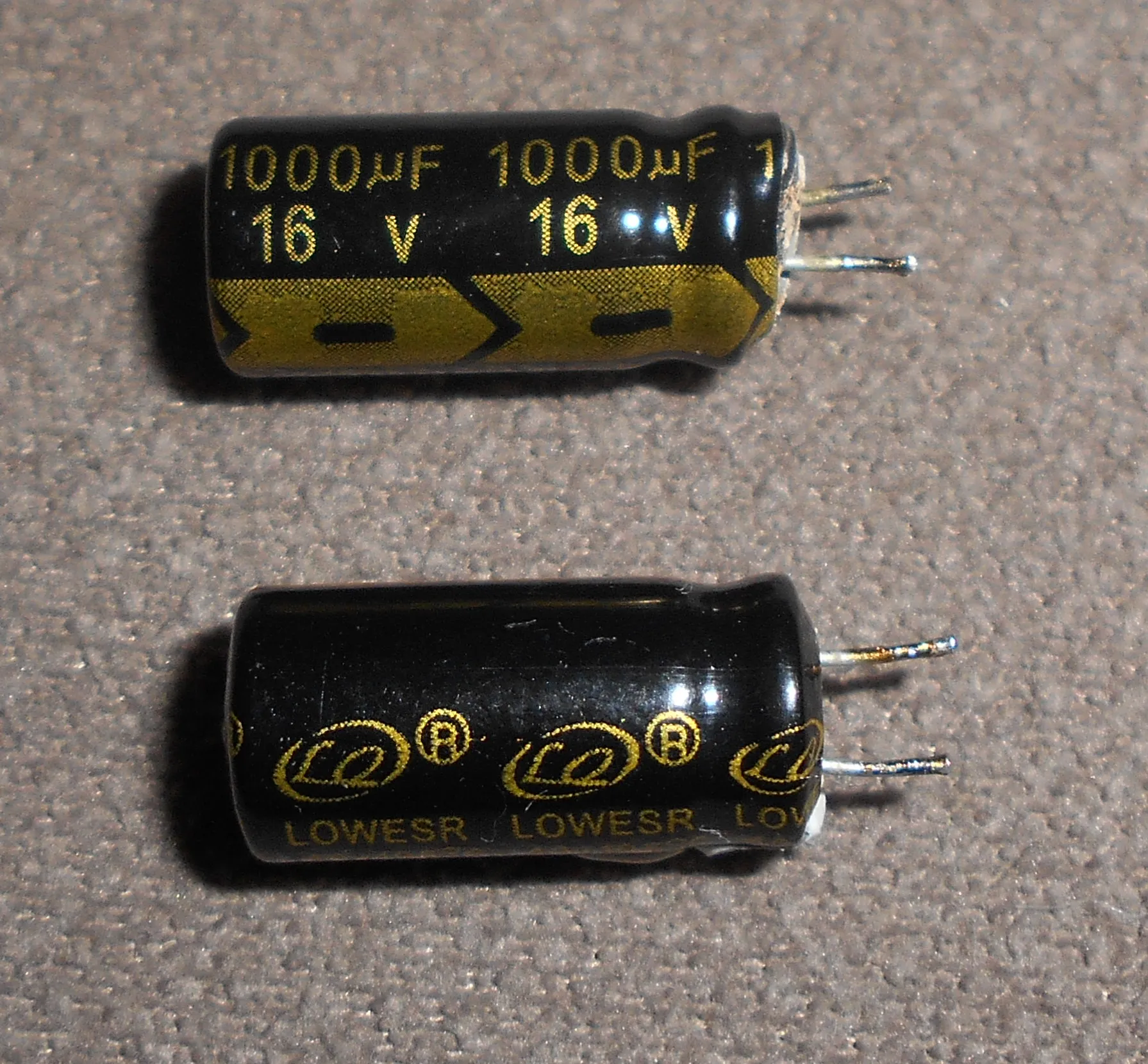

Заменяю их тем , что попалось под руку. Такие же брендовые .

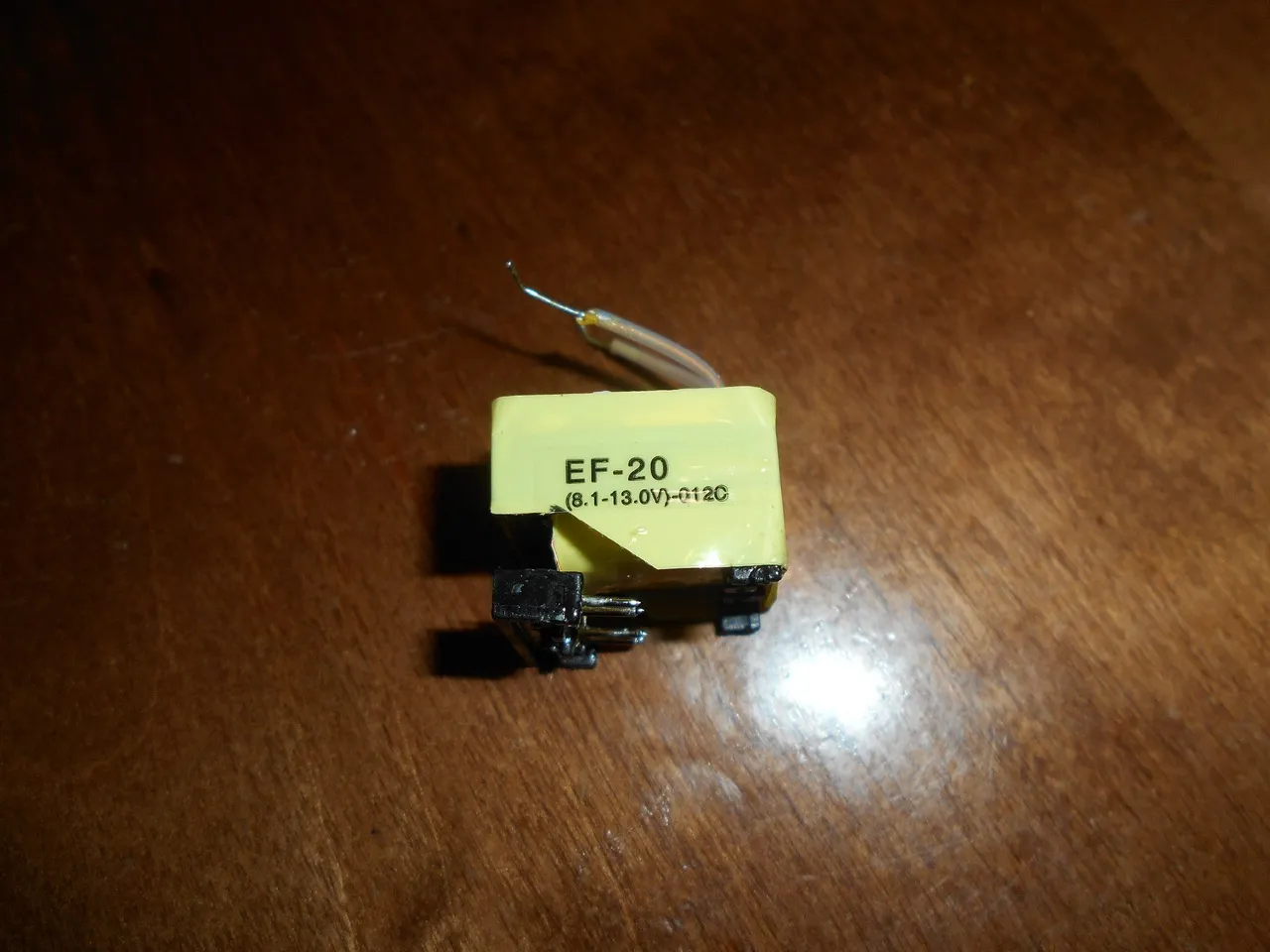

Включаю и ничего не происходит . Как оказалось из трех обмоток целая только вторичная 9 Вольт. Ну что же придется выпаивать трансформатор

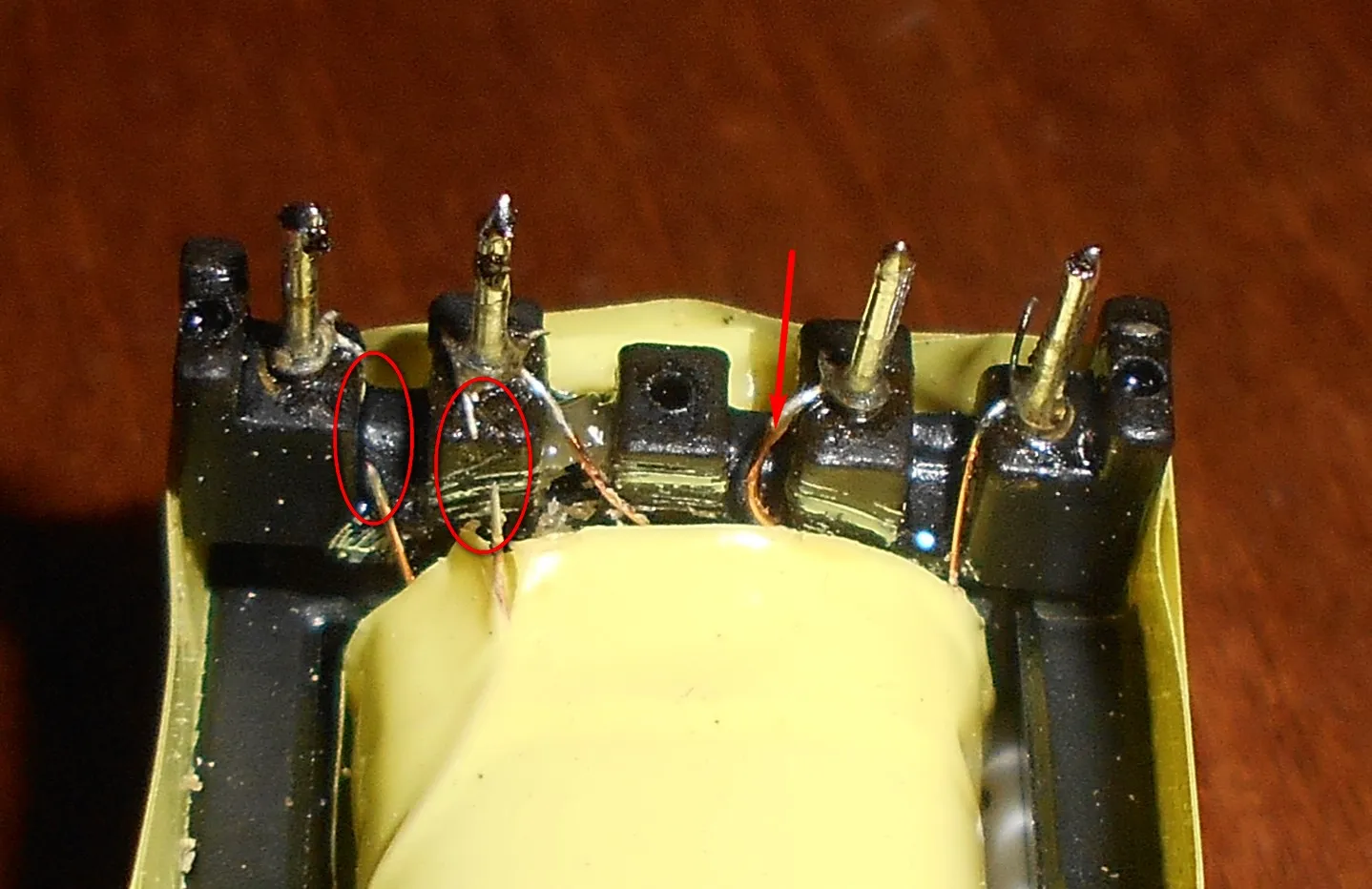

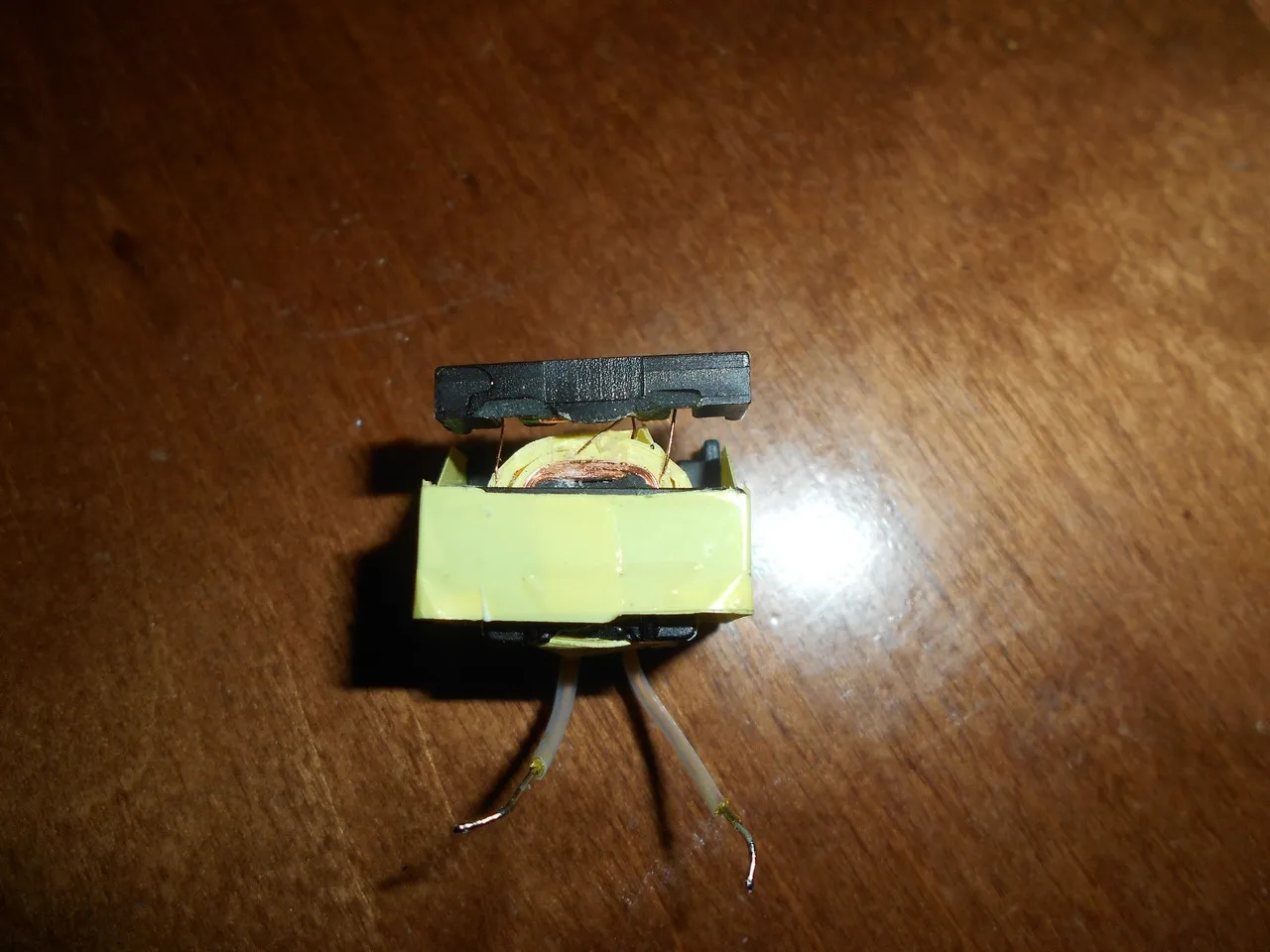

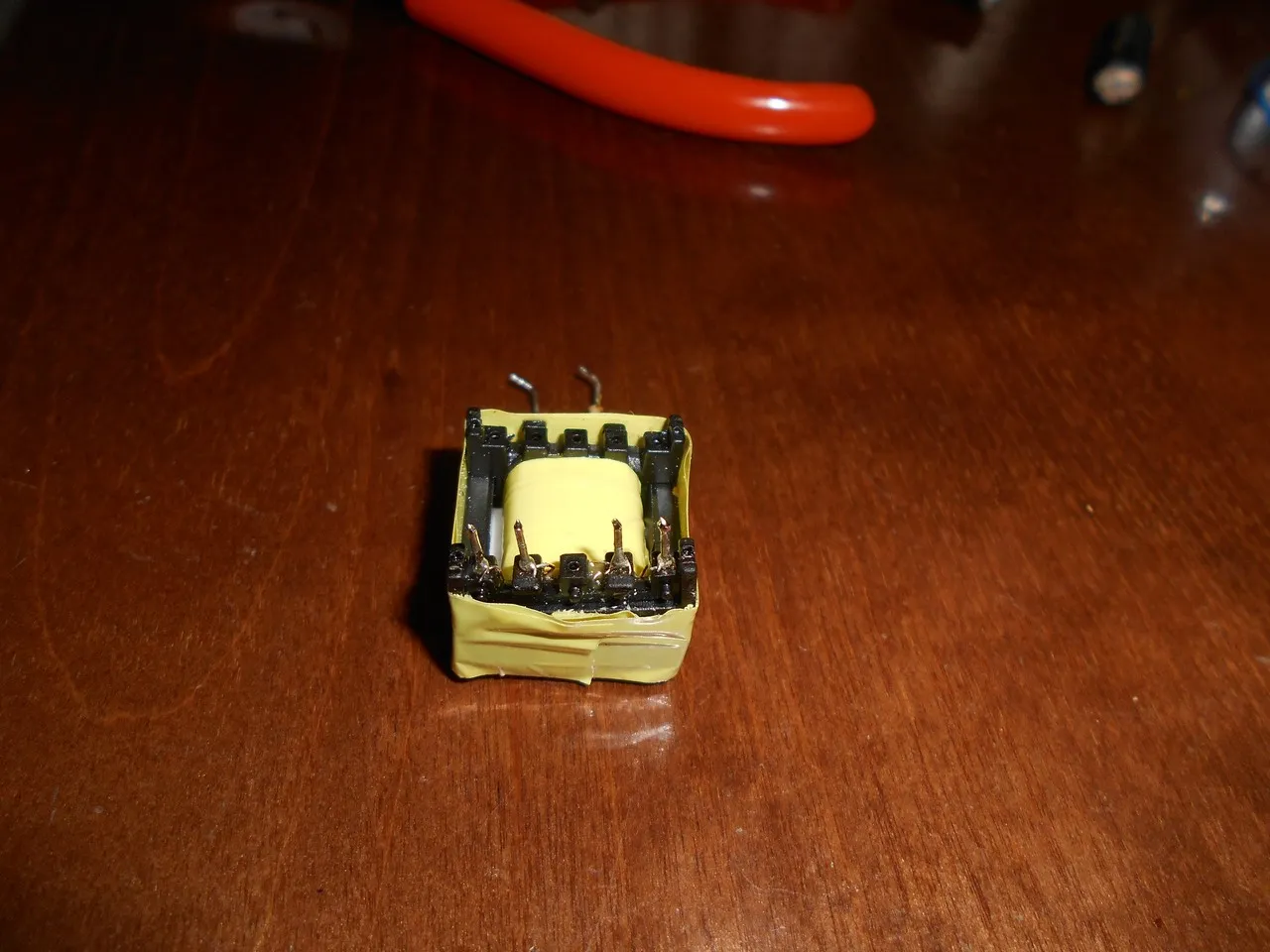

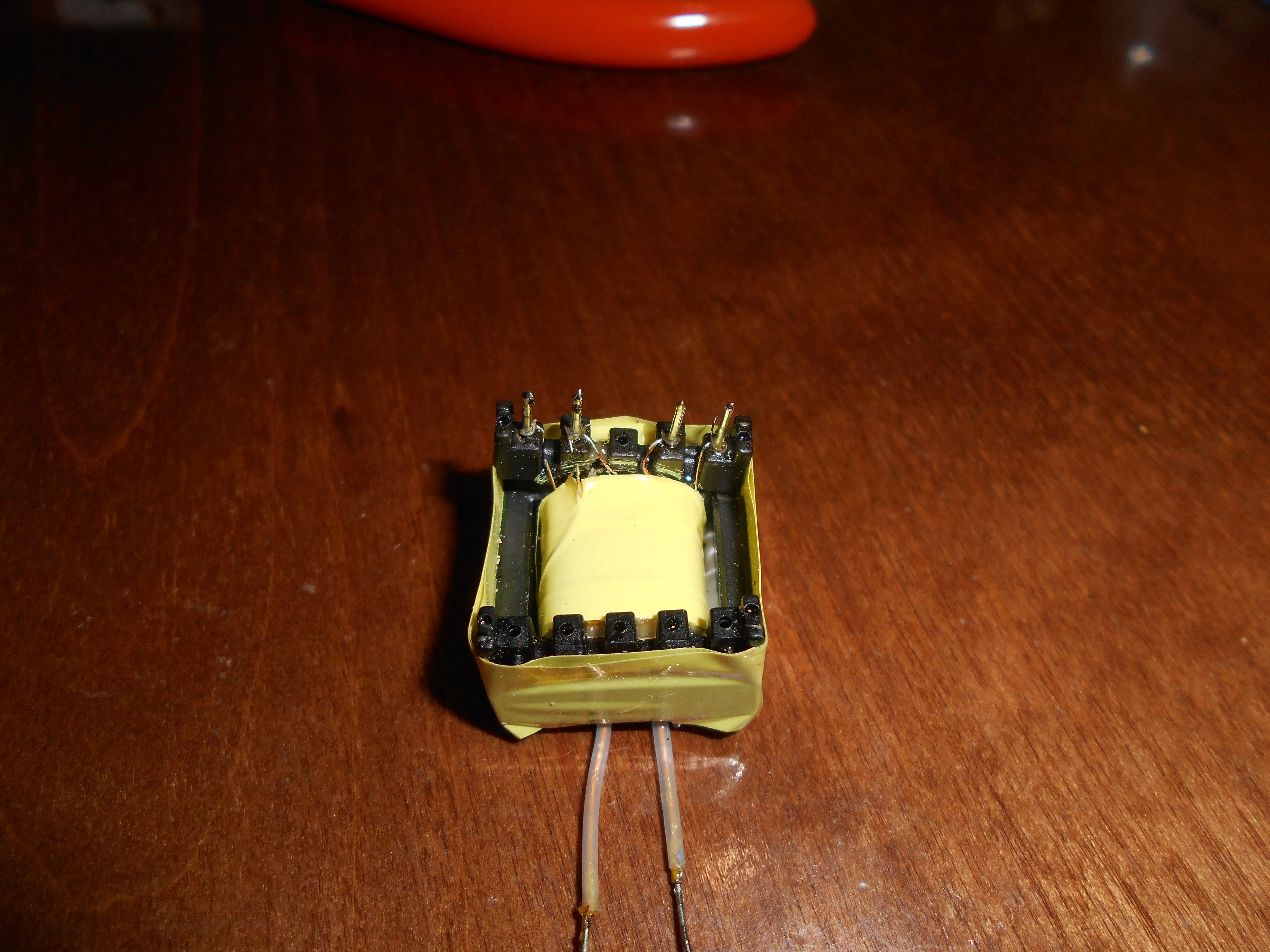

А если поближе , то развалился каркас и оторвались провода.
Похоже блок питания уронили и от удара сломался каркас импульсного трансформатора. Во многих зарядных устройствах или подобных блоках питания трансформатор приклеивают к плате с помощью герметика .

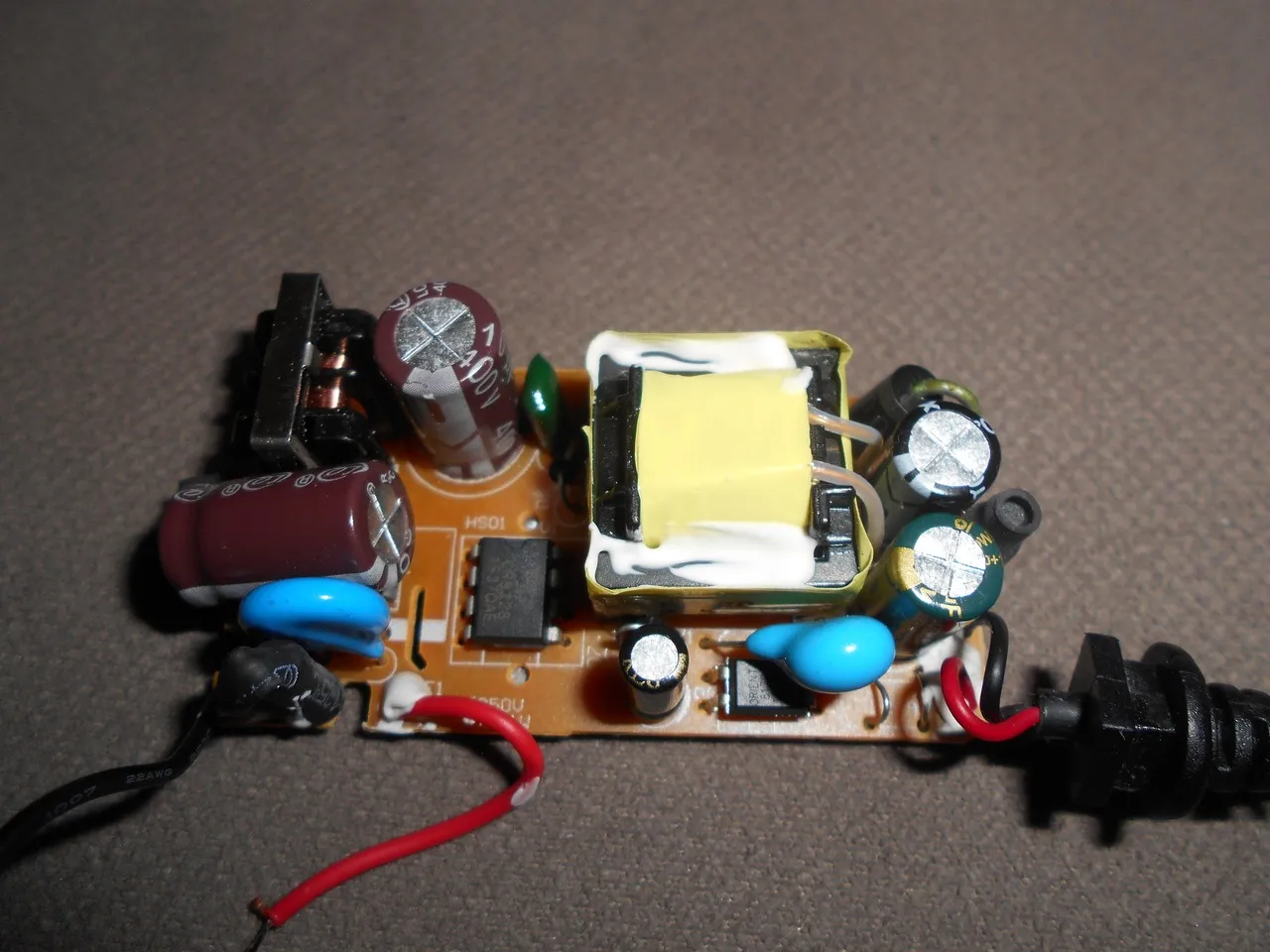

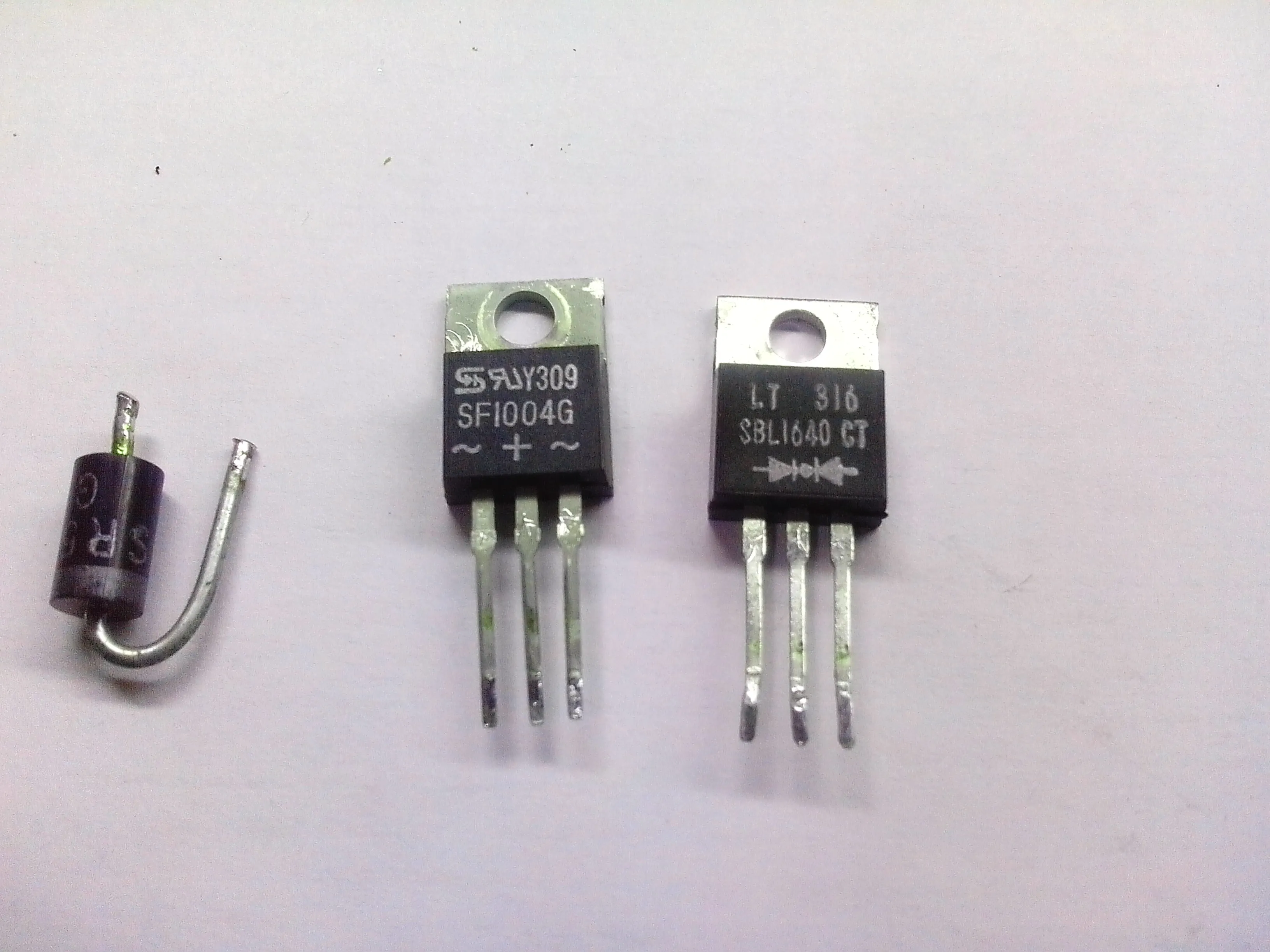

В общем припаял как смог , залил клеем . Нагрузил резистором 10 Ом и вот тут стало понятно почему пучит конденсаторы . Они сильно нагреваются от диода . Его и попробую заменить на более мощный. Слева диод SR5100 от производителя блока питания , остальные из компьютерного блока питания . Как Вы думаете какой из них лучше ?

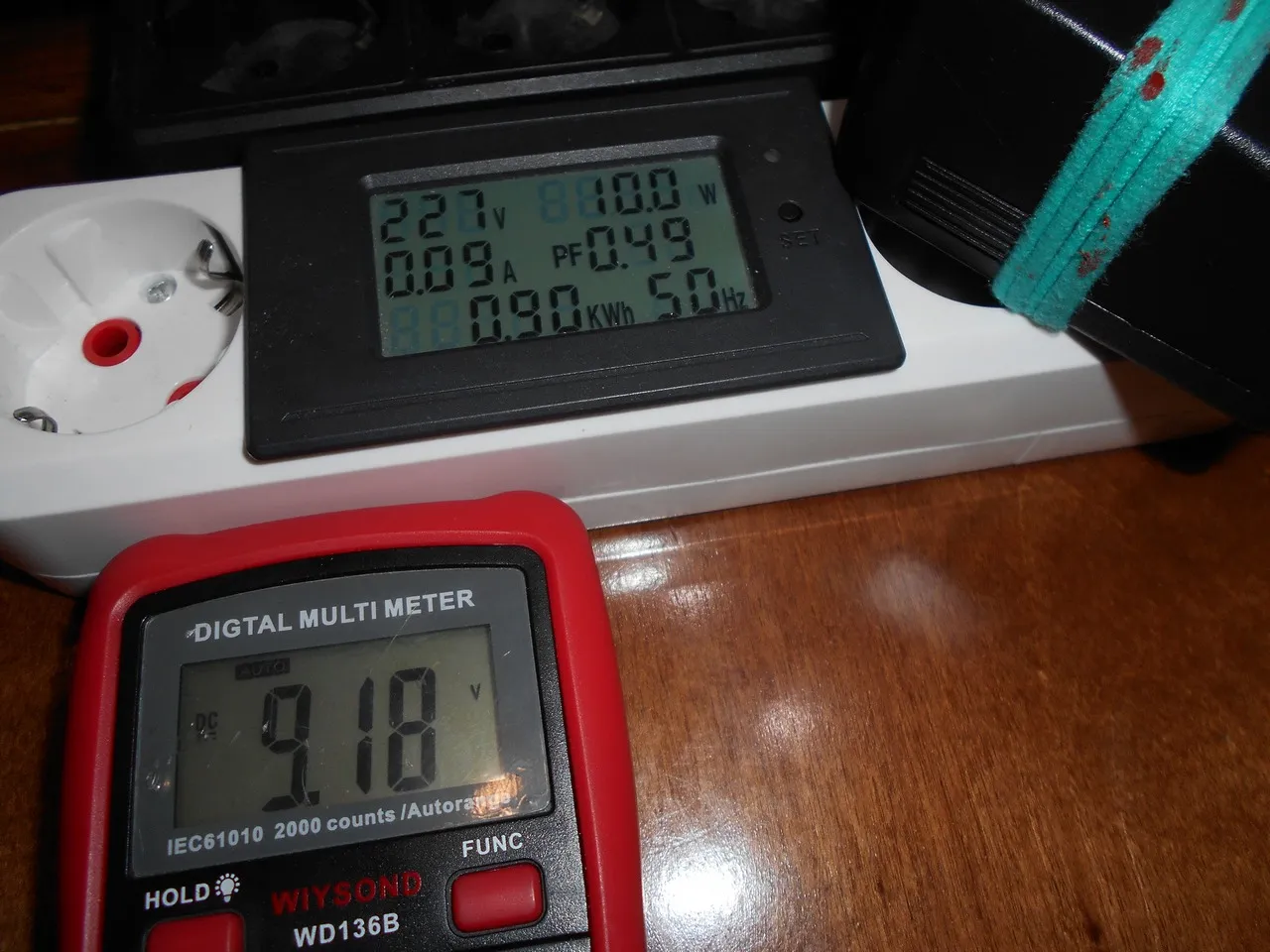

Напряжение на выходе 9,18 Вольт . Блок питания нагружен на 42 % (0,84 А)
Ну конечно будем) Блок питания какой-то же) На сколько он? Дайте угадаю, искрит?
Конечно, будем. Мне кажется, там как всегда будет вздутый электролит на выходе)
Будем. Будем!
Выходные диоды норм греются левый похож на 5 ампер. Ставил диод шотки выиграл градусов 10 не более, я бы поэкспериментировал, поставил тот что меньше греется
