Что внутри жидкокристаллического LED телевизора LG 42LM640T ?
Всем привет, продолжаем разбирать и изучать то, что внутри у различных приборов, знакомиться кратко с их схемотехникой и рассматривать интересные решения. Как то мы уже разбирали плазменный телевизор LG 32PC54, это был самый дешевый и бюджетный телевизор LG да еще и минимальной диагонали, но все равно это была плазма и это было качество! А сегодня мы узнаем что же внутри у довольно таки не бюджетного, а у телевизора среднего класса, у телевизора 2012 года со Smart TV. И так, встречаем:

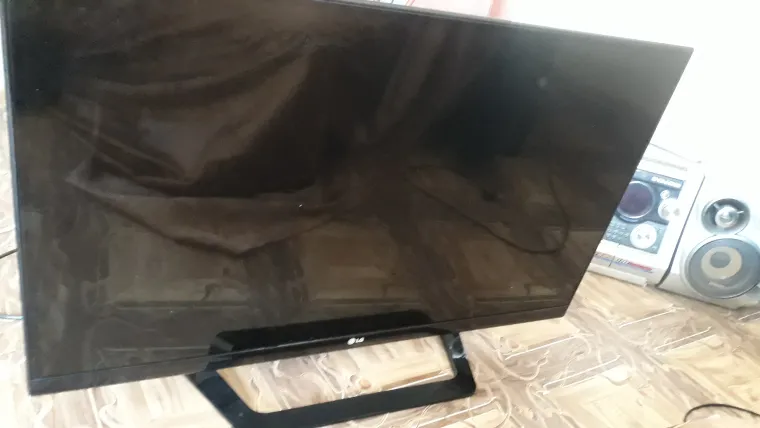

Безрамочный дизайн, ~~тонкий и красивый телевизор~~ ... мне такие не нравится, рамки рулят! Ну ладно, а что с ним у нас не так, почему он оказался у меня, включаем и:

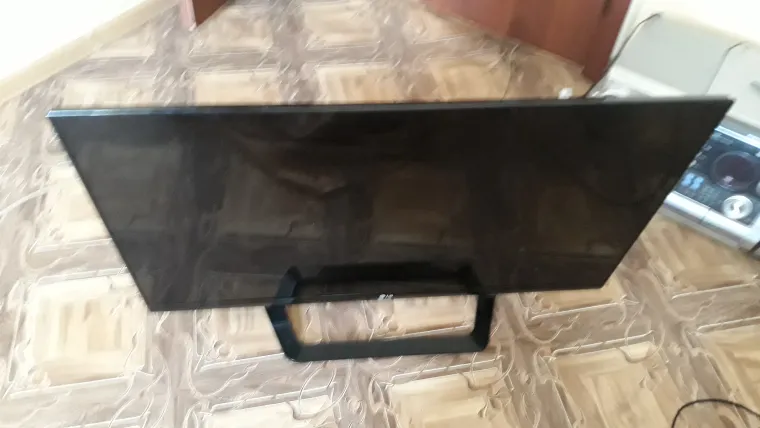

А тут все просто, телевизор верно служил своим хозяевам с 2012 года и вышел из строя не по своей вине, как и плазма LG из предыдущего обзора - он был разбит. На этот раз его разбил ребенок, будь это плазма с двойным стеклом, 99.9% она бы осталась цела!!!!! Ведь в этот телевизор просто попали мячиком. Фигня эти ваши жк телевизоры.... ладно попробуем попользоваться smart tv!

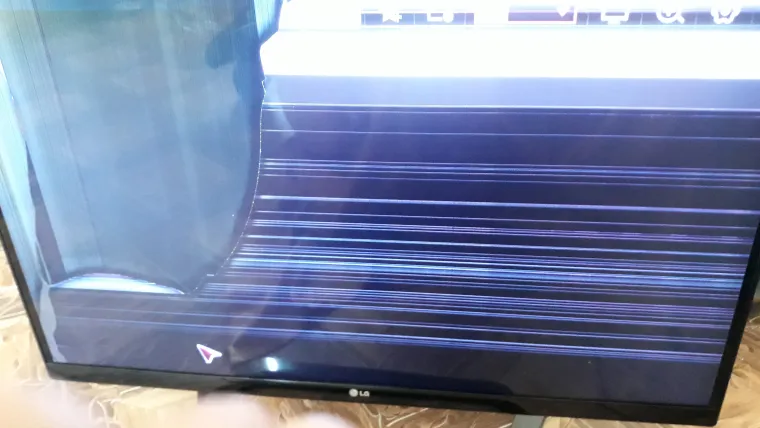

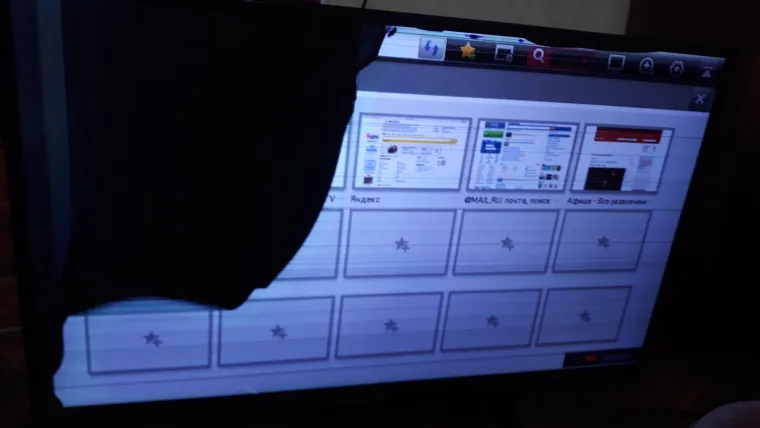

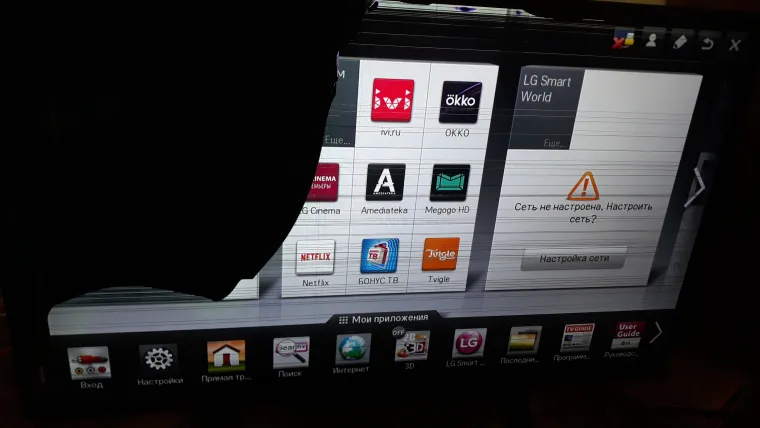

Попользовался, дальше начала выходить из строя матрица:
Честно говоря смарт тв - это тоже полный отстой, им настолько неудобно пользоваться, что проще подключить компьютер к телевизору и использовать телевизор как монитор. Новомодная ненужная фигня, ясно. Раз уж матрица разбита, приступим к разборке.... а ну еще я обратил внимание, что у этого телевизора довольно таки неплохая подставка:

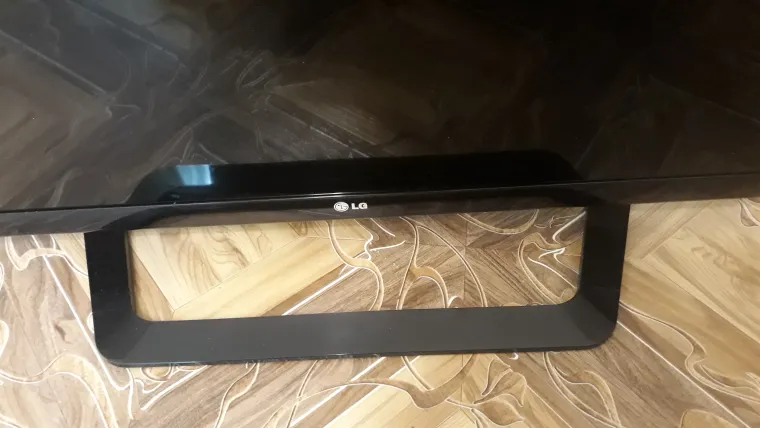

Она реально устойчивая. Пульт от этого телевизора был в комплекте, но что то я не нашел его фото, пульт был затерт и у него отсутствовала крышка у батарейного отсека. Не помню куда я его дел потом, если найду - дополню обзор фотографиями пульта. Так, кладем телевизор на диван и приступаем к разбору, кстати я обратил сразу внимание, что кабель питания у телевизора несъемный, заменить его получится, только если Вы обладаете некоторыми знаниями в разборке телевизоров. Ну что же, приступим к разборке:

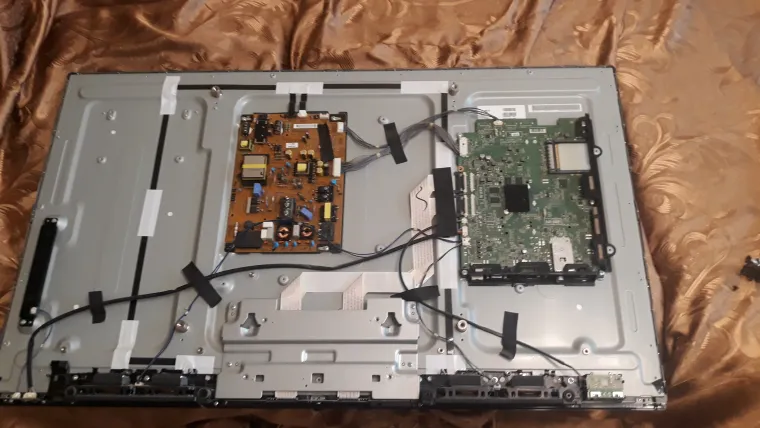

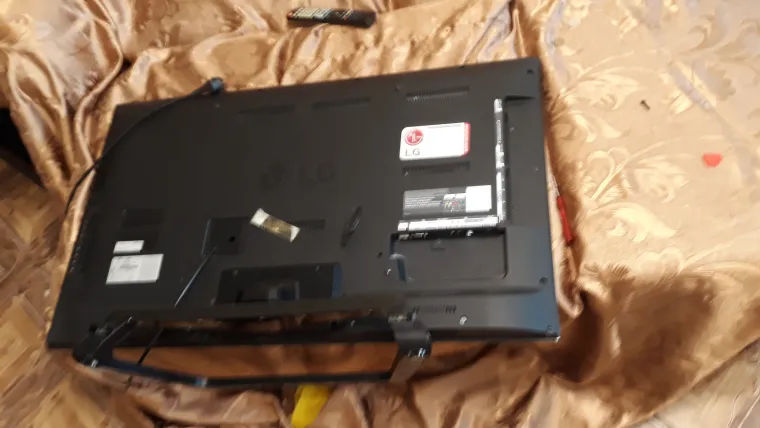

Снял подставку и заднюю крышку:

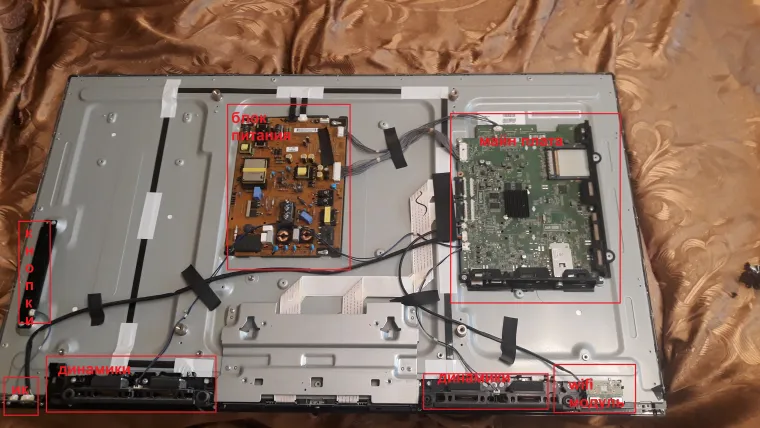

Как называются модули, которые в нем есть:
Рассмотрим их поближе:

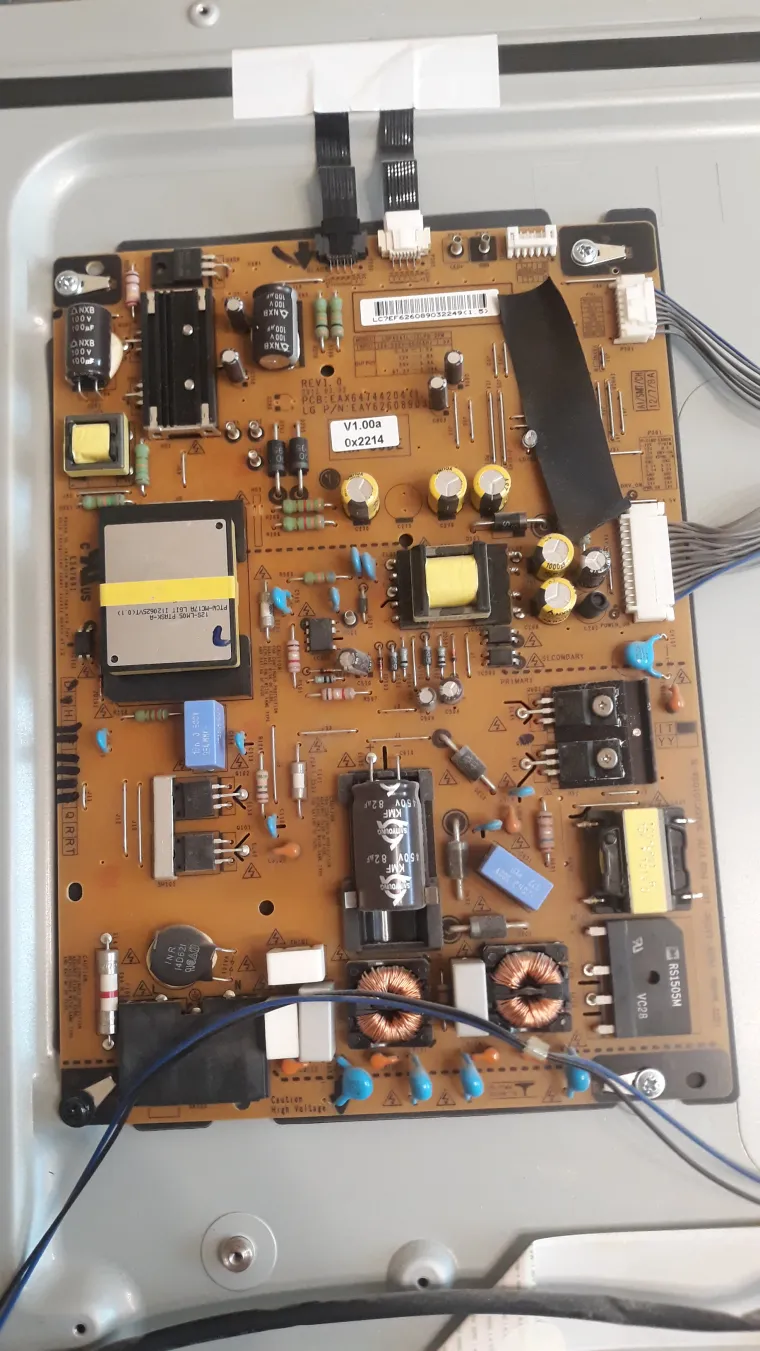

Блок питания, он формирует все необходимые напряжения для работы телевизора. Преобразует 220 вольт в несколько напряжений постоянного тока, стабилизирует его. В том числе в него встроен драйвер для светодиодной подсветки.

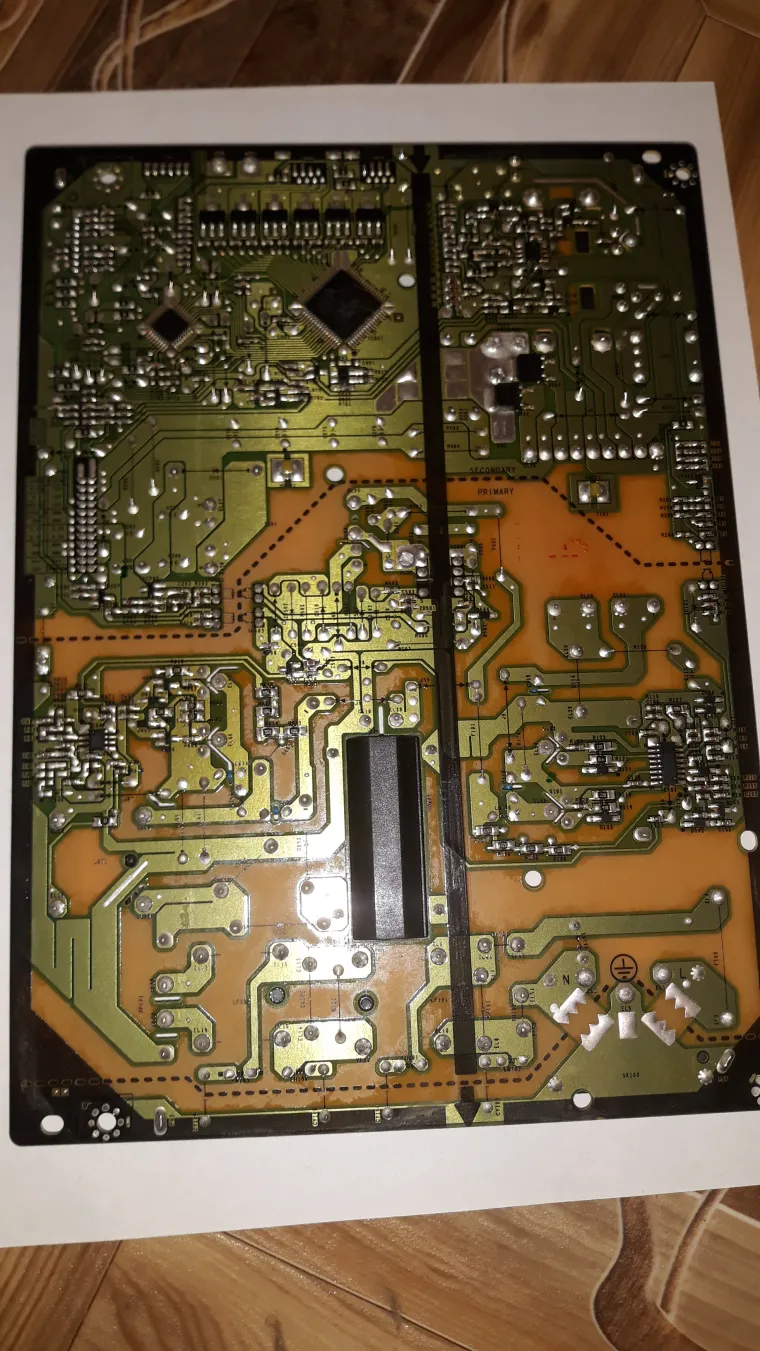

С обратной стороны блок питания:

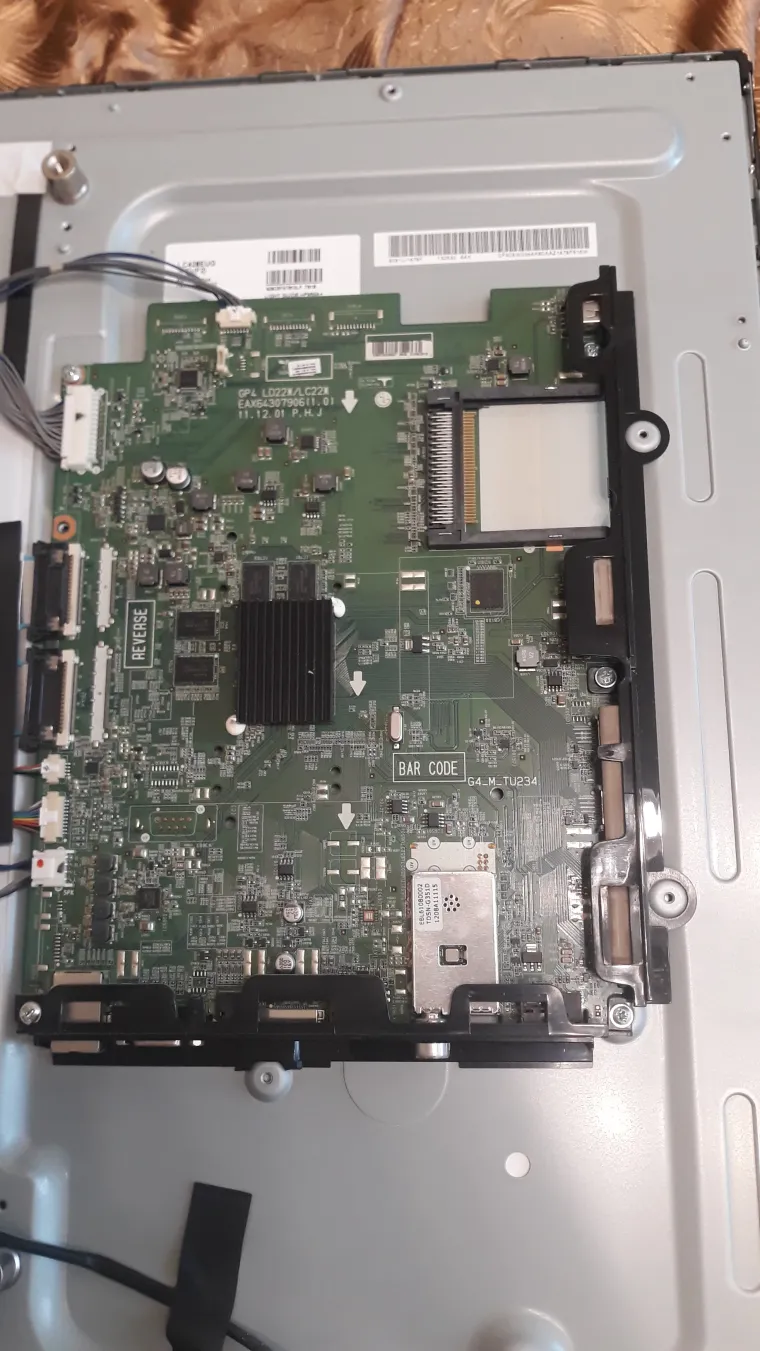

Майн плата - основная плата в этом телевизоре, она представляет собой целый компьютер, все функции телевизора обрабатывает именно она, она формирует картинку, идущую уже в виде сигналов по шлейфам на жк панель телевизора.

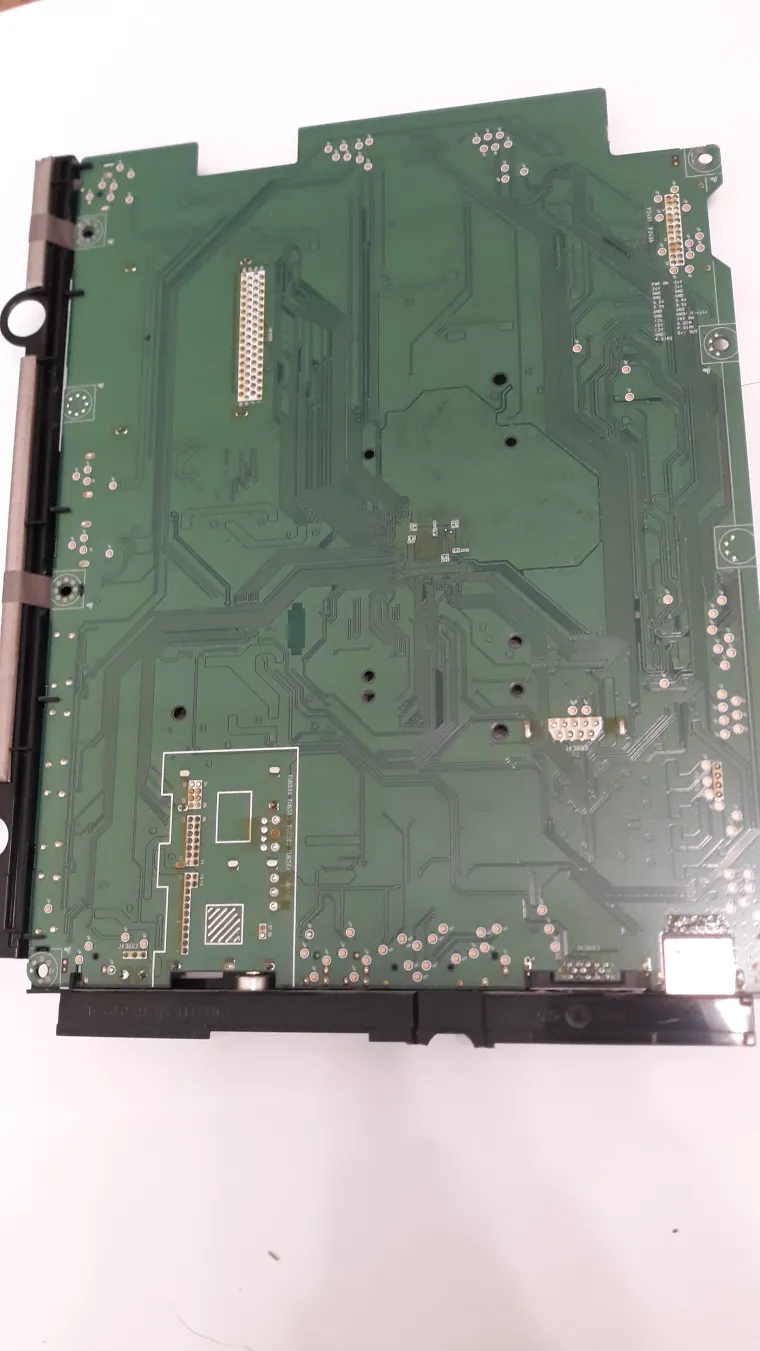

Она же с обратной стороны:

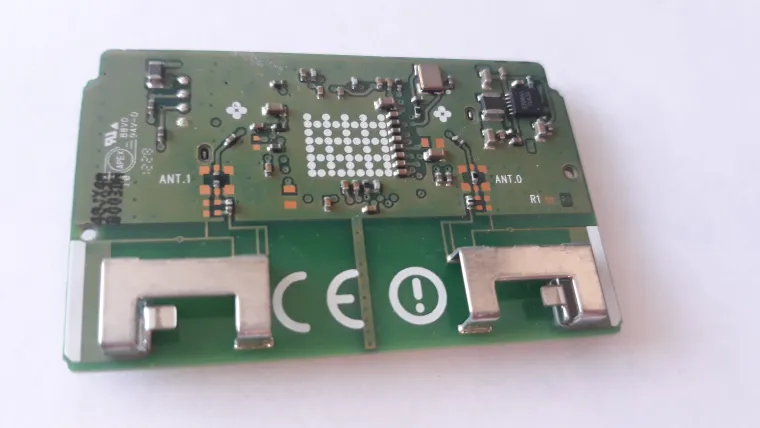

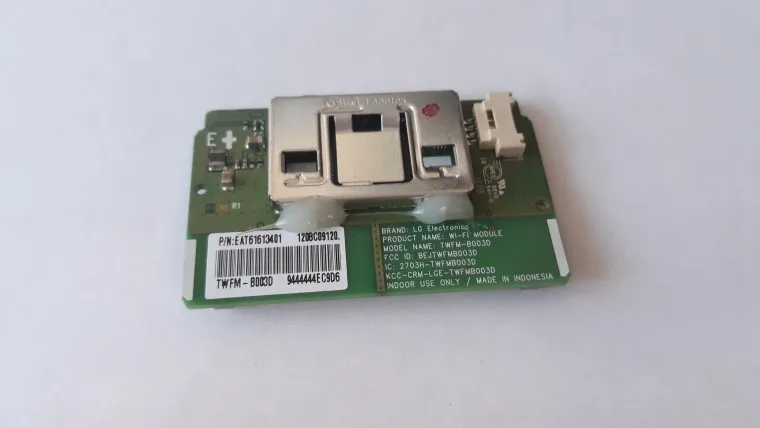

WIFI модуль, он отвечает за прием WIFI сигнала. Нужен только в моделях со смарт тв:

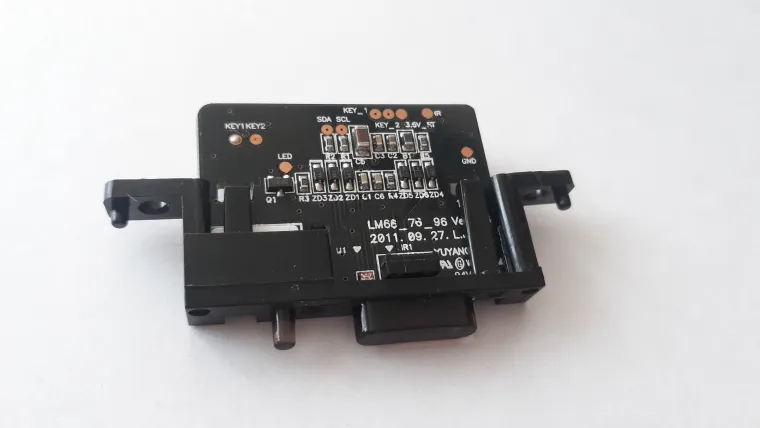

Ик приемник, он принимает сигнал. также в эту плату встроен индикатор и датчик освещенности, чтобы подстраивалась картинка под уровень освещенности:

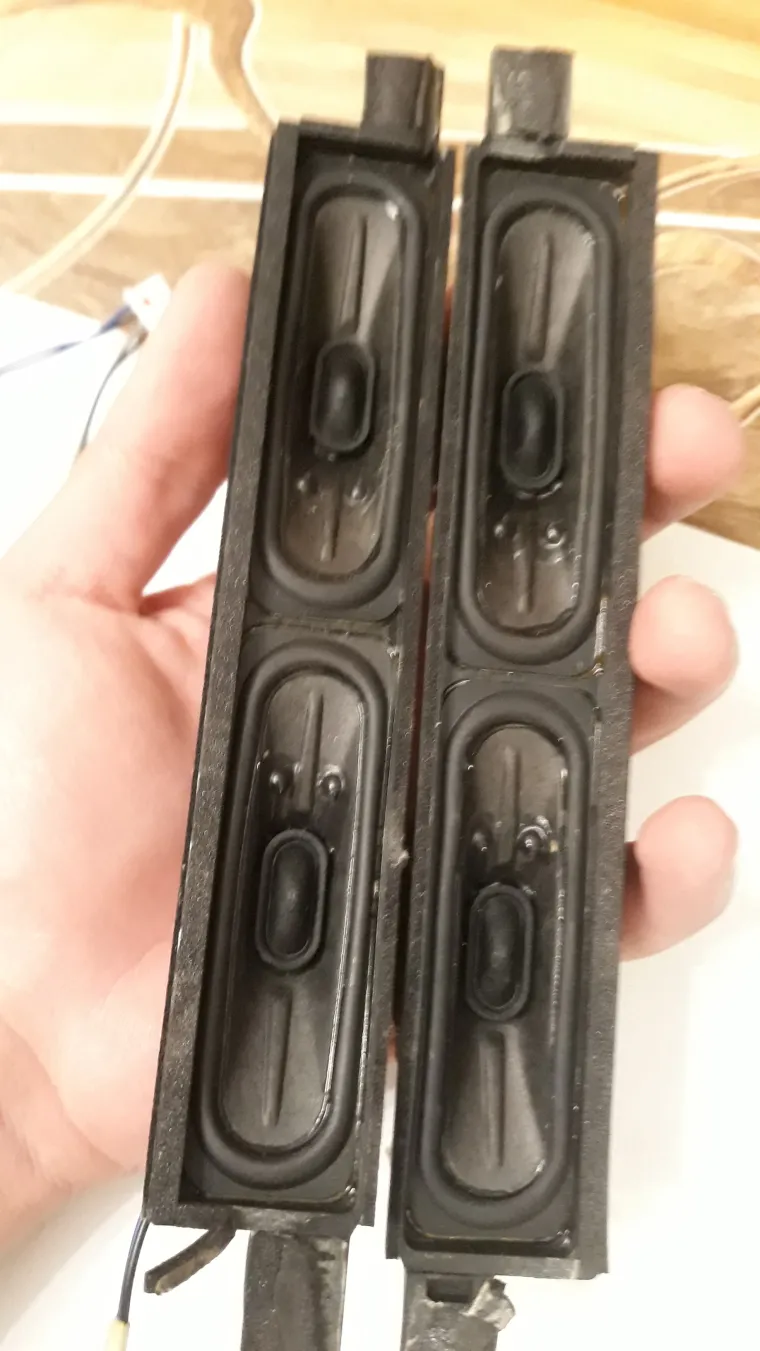

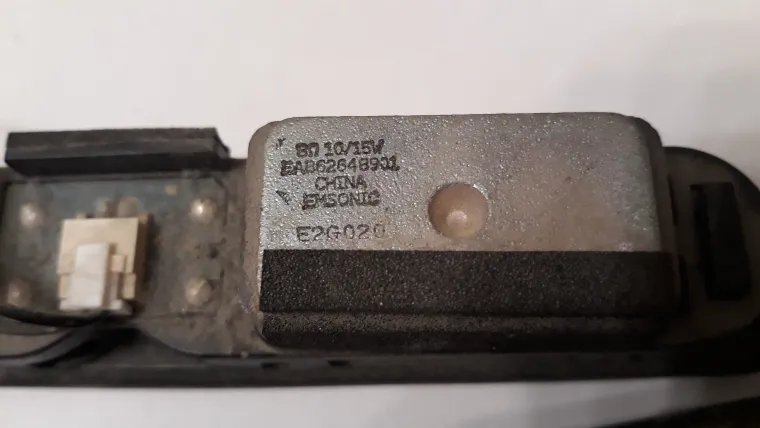

В этом телевизоре я обнаружил интересную вещь - двойные динамики:

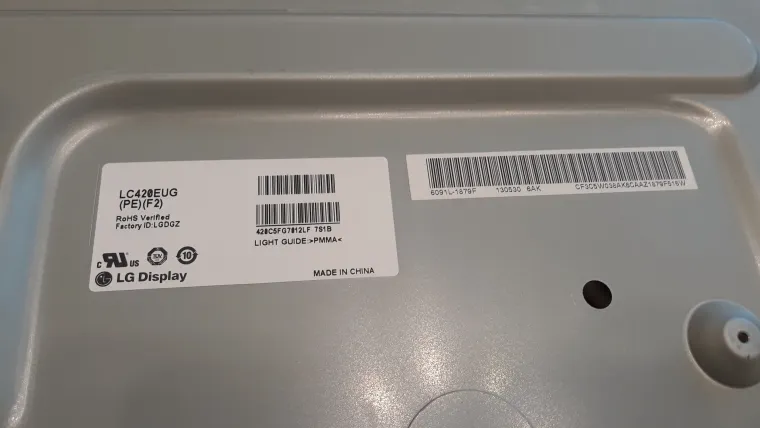

Сама жк панель телевизора:
К сожалению далее фото того, что внутри жк панели не сохранились, но интересного там увы больше ничего и не было, обычная жк панель состоящая из нескольких слоев светофильтра, ленты светодиодной подсветки и самой матрицы, состоящей из 2-х слоев стеклообразного пластика. Подсветка в этой модели была выполнена по EDGE-LED технологии.
В общем сравнивая внутренности этого телевизора с плазменной панелью, у меня сложилось такое впечатление, что нас где то обманывают, плазменная панель 32 дюйма сделана вся внутри качественно и стоила где то 20 000 рублей. А это ноу-хау такое простое внутри и стоило при этом около 50 тысяч рублей. Абсолютно не вижу, за что тут вообще берут такие деньги, при этом плазменные дисплеи стоили намного дешевле и у них картинка была в тысячу и один раз лучше и приятней, к тому же такие фишки были, как защитное стекло и возможность заменить с легкостью любой элемент, а тут вероятнее всего сгорит сама LED подсветка и придется снимать дорогущую жк матрицу с риском 90% растрескать её чтобы заменить подсветку, в общем технология жидкокристаллических дисплеев в таком исполнении намного менее подлежит ремонту. Те, кто их покупают платят кучу денег, а получают вот это, всего то две небольшие платы, причем блок питания сомнительного качества, сделан из гетинакса или как его там, из дешевого материала короче:) Майн плата - недолговечная и ненадежная штука, в которой любит отваливаться процессор или слетать прошивка. Ну и остается всякая мелочевка и очень хрупкий жк дисплей без защитного стекла. Мой вывод после разборки этого телевизора - плазменная панель из предыдущего обзора была намного надежнее качественней и лучше! Ну а Вы что думаете по этому поводу, сравните пожалуйста эти два телевизора и напишите свой вывод на этот счет:) На сегодня все, спасибо за внимание, скоро будет еще интересный обзор-разбор-что внутри! А пока что жду Ваши комментарии:)
