Доработка лампы Sholtz. ч.2
В общем какие там пять лет гарантии ?

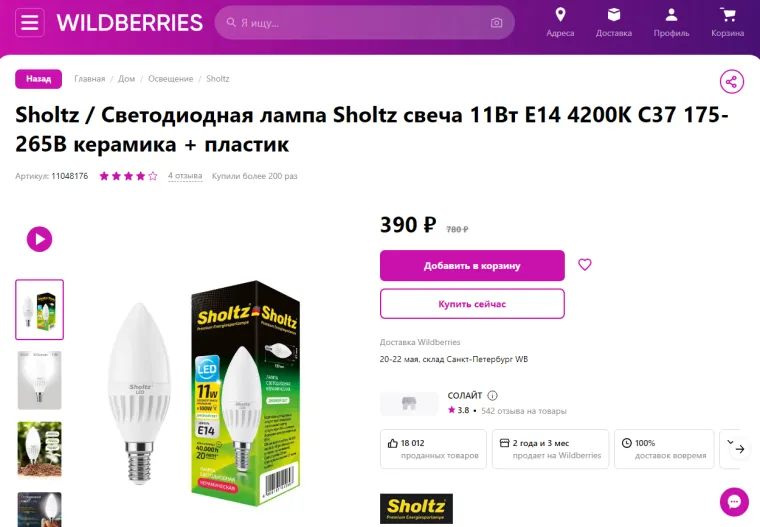

Кого заинтересовала лампа ее можно купить здесь за 390 р. : https://wildberries.ru/catalog/11048176/detail.aspx?targetUrl=BP

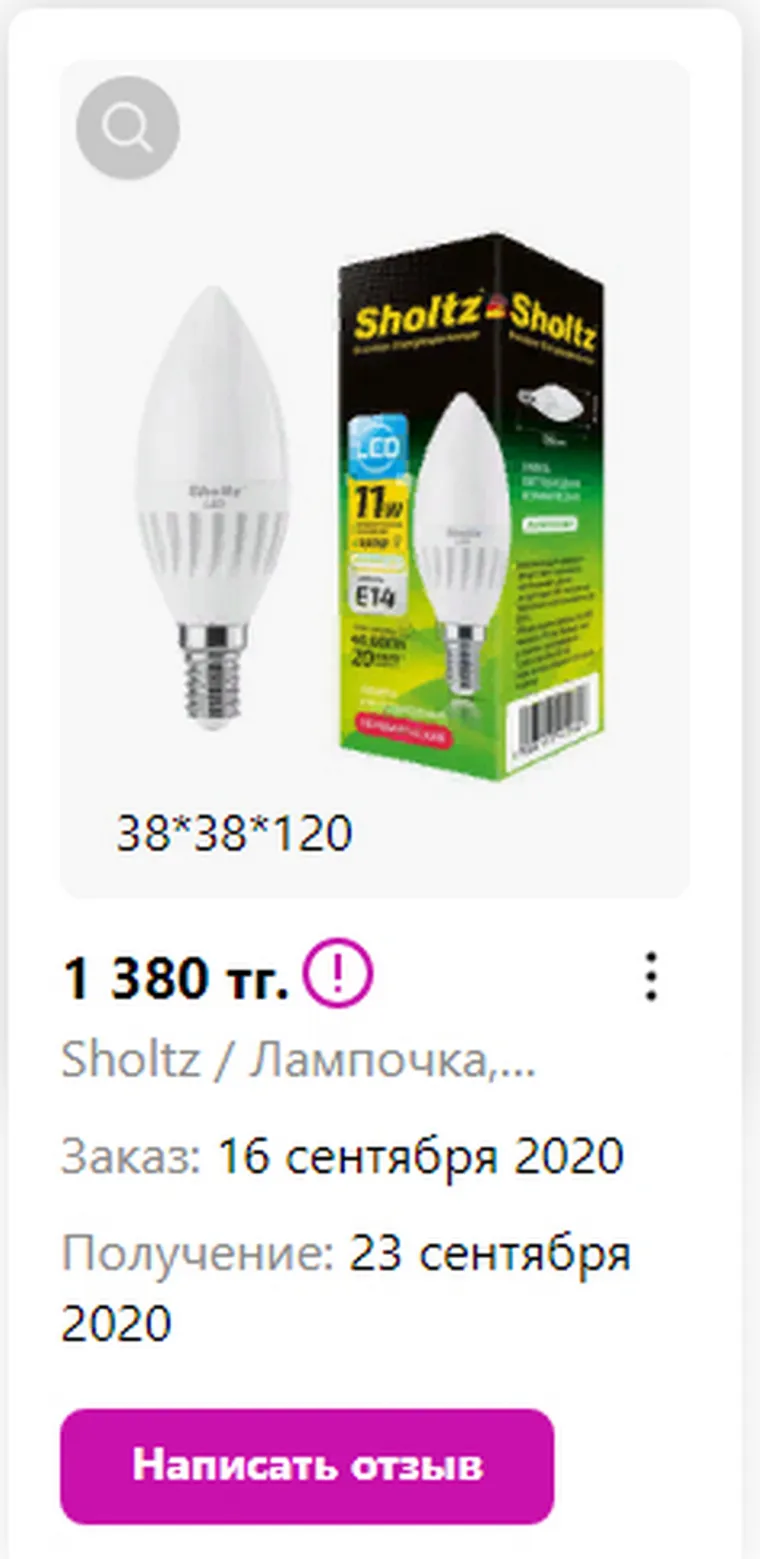

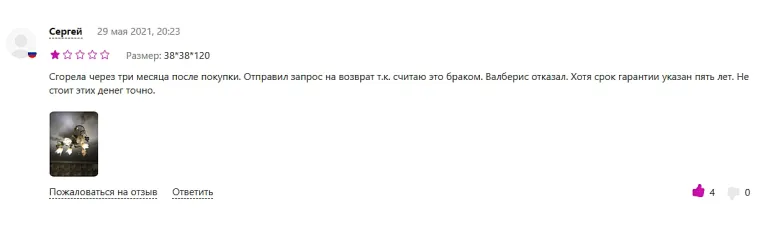

Вот отзыв покупателя о лампе :

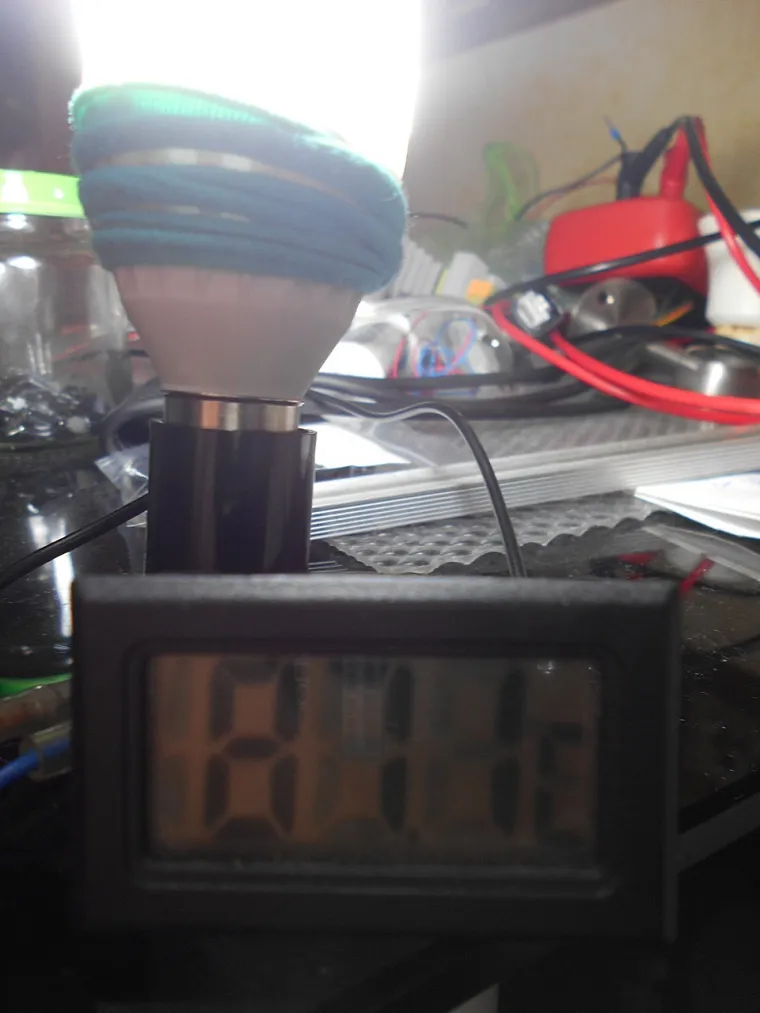

Первая часть ремонта и доработки лампы Sholtz 11 W здесь : https://domorost.ru/topic/4633/%D1%80%D0%B0%D0%B1%D0%BE%D1%82%D0%BE%D0%B4%D0%B0%D1%82%D0%B5%D0%BB%D1%8C-%D0%BF%D0%BE%D0%B4%D1%80%D0%B5%D0%B7%D0%B0%D0%BB-%D0%B7%D0%B0%D1%80%D0%BF%D0%BB%D0%B0%D1%82%D1%83 Заявленная изготовителем мощность лампы 11 W . Фактическая оказалась 8 W . И даже при такой "заниженной" мощности температура керамического корпуса достигает 87,1 °C уже через 30 минут работы лампы.

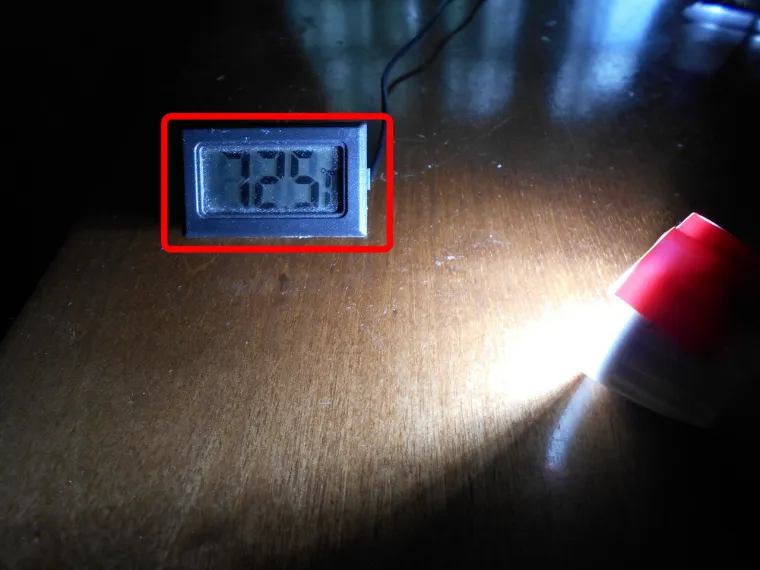

После уменьшения мощности до 6 Вт температура корпуса снизилась до 72,5 °C
Вторая лампа тоже почти готова для доработки

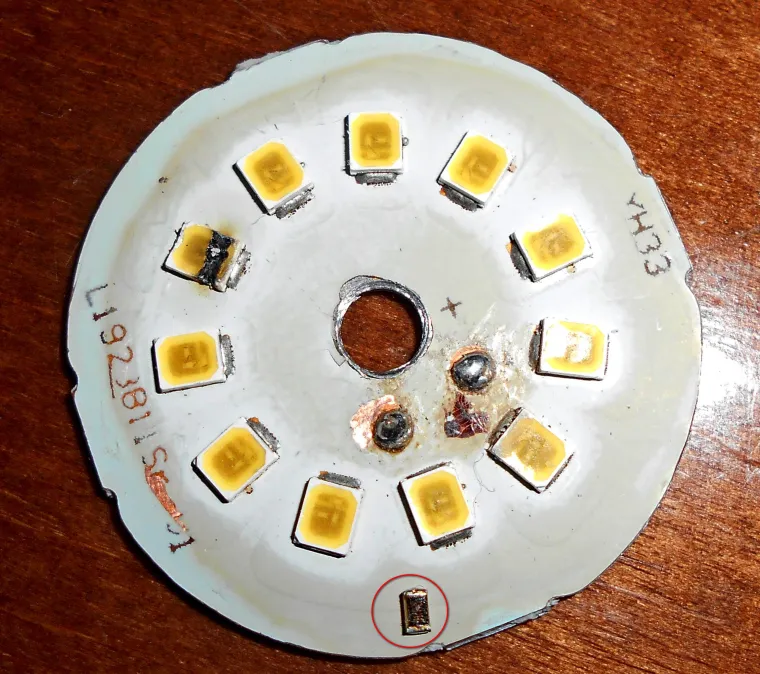

Уже отпаял R4 . Вот он на диодной плате

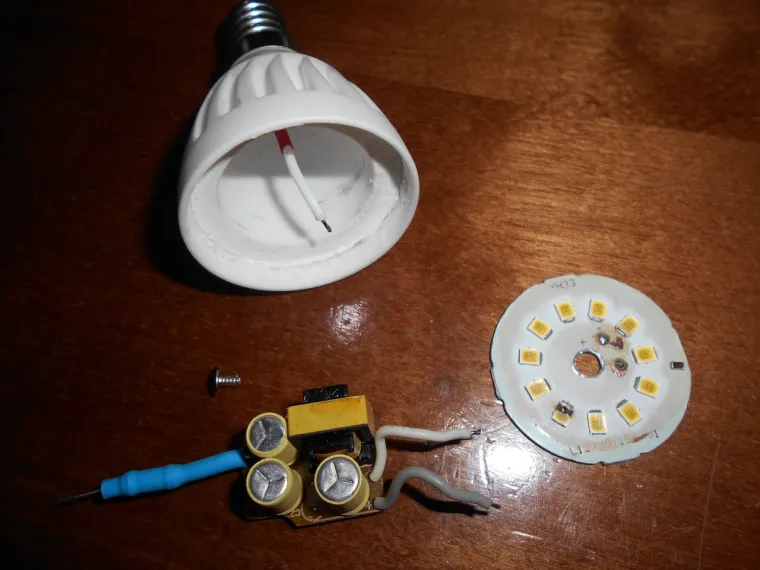

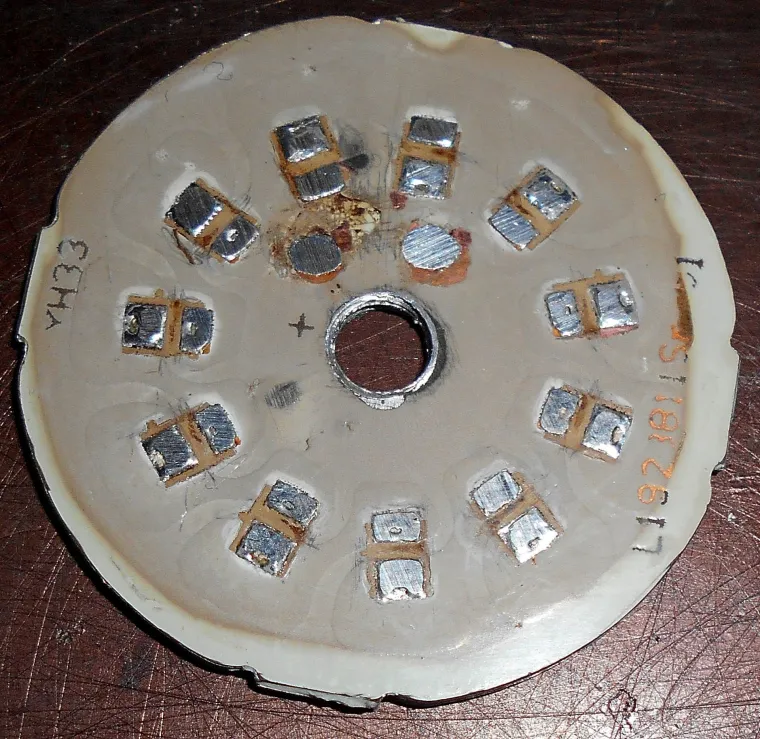

Отпаял старые светодиоды

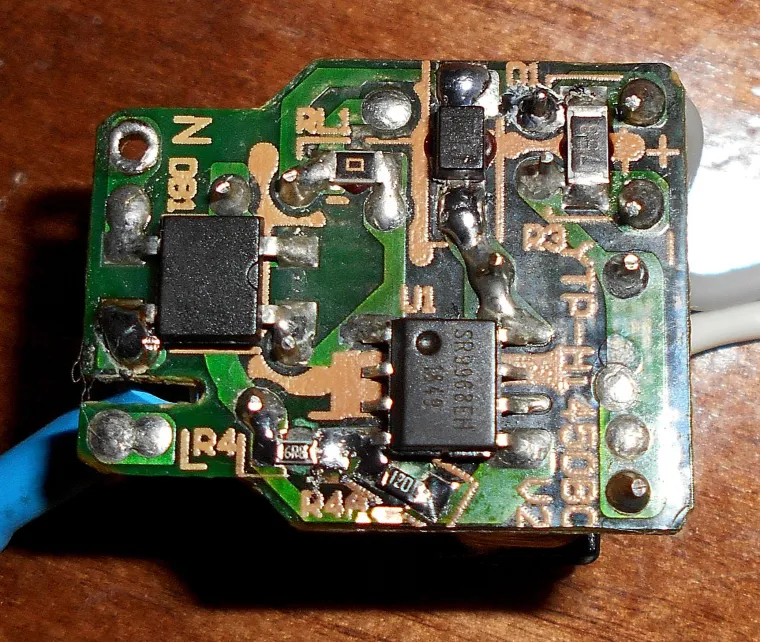

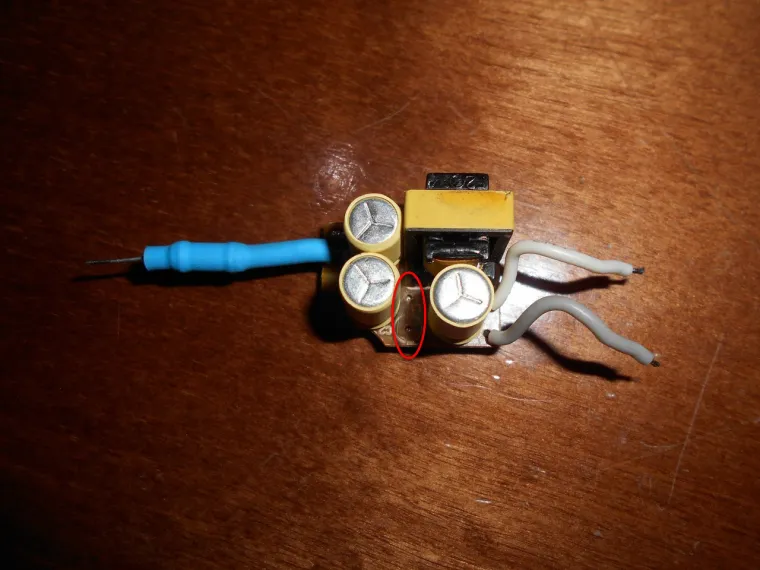

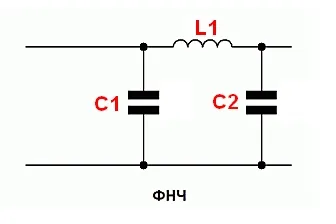

Обратите внимание место под дроссель все же на плате драйвера есть , а самого дросселя нет .
С обратной стороны SMD перемычка вместо дросселя .

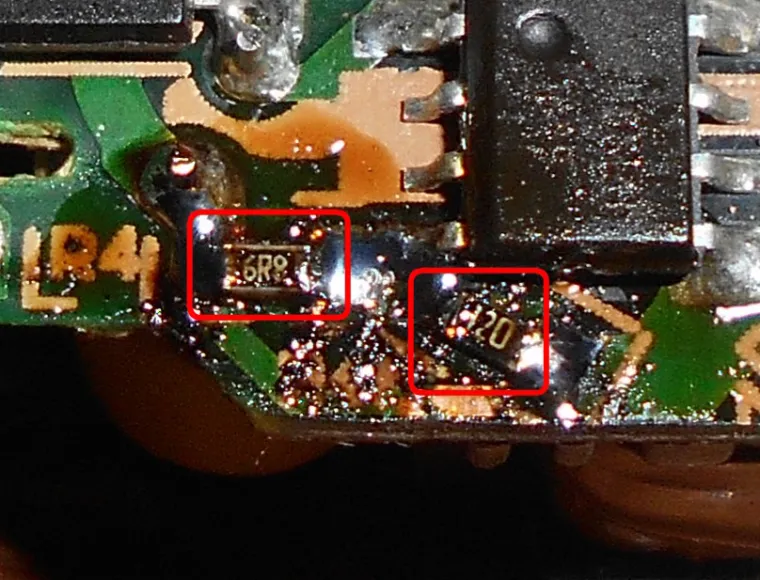

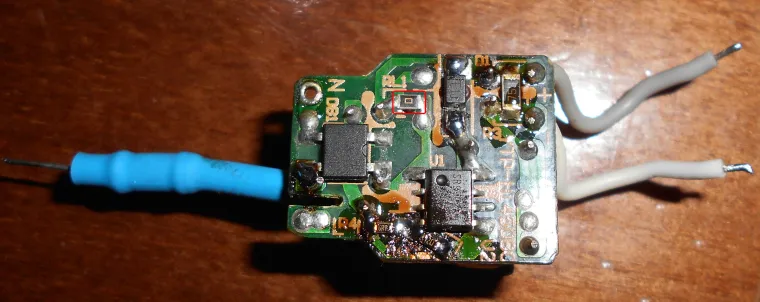

впаял резисторы 6R8 и 12 Ом . Теперь R4=4,34 Ома вместо резистора 3,60 Ома , который рассчитали и установили на заводе. В первой лампе сопротивление резистора R4 после доработки получилось 4,42 Ома .
Отмыл флюс
Комментарии
4
@Андрей-Туманенко сказал :
Жаль, что ЭЛИТНЫЕ лампы так быстро легли, и потребовали полной замены светодиодов...
Немного не понял. Во второй лампе, относительно первой, вы уменьшили сопротивление задающего резистора, то есть увеличили ток. А какой тогда фактический ток протекает через диоды у второй лампы? и какой ее нагрев? А что-то я опережаю событие... Ведь вы только доработали драйвер, а диоды заменить еще не успели...
@Схемотехник ЭПРА я больше не ремонтирую, т.к. работодатель не заплатил за "расширение зон обслуживания" . Теперь будут лампочки бытовые и повышайки для ноутбуков
@Андрей-Туманенко сказал :
Да... Проходили такое. Помню формулировку руководителя: - "Спасибо! А мы от тебя другого и не ожидали!"
@Схемотехник на работе вышла доплата за ремонты $23 за март месяц , а за апрель даже не заплатили. Так , что ЭПРА больше не будет .

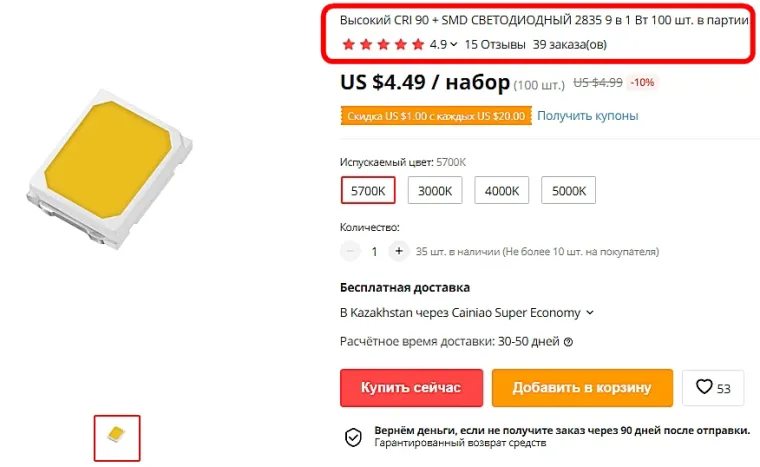

во вторую лампу попробую поставить светодиоды с CRI 90+

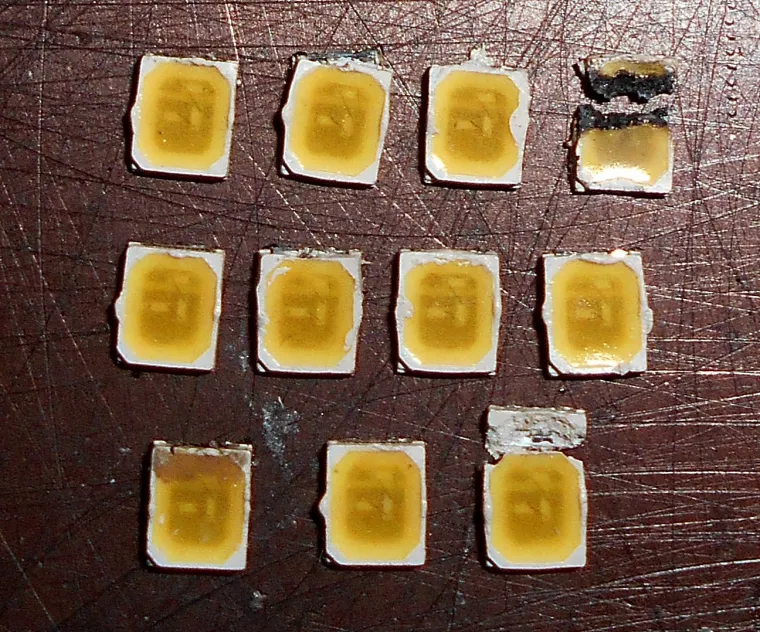

Передержал , "поплыли" корпуса при удалении старых светодиодов.
Продолжение здесь : https://domorost.ru/topic/4676/%D1%87%D0%B5%D0%BC-%D1%83%D0%B4%D0%B8%D0%B2%D0%B8%D0%BB-%D0%BD%D0%B0%D0%B2%D0%B8%D0%B3%D0%B0%D1%82%D0%BE%D1%80-%D1%81%D1%83%D0%BF%D0%B5%D1%80%D0%B2%D0%B8%D0%B6%D0%BD
