Эксперимент по ремонту светодиодной лампы Camelion 15W
Всем привет! Попросили меня как то поменять перегоревшую лампочку, ну поменял, а старую решил взять на изучение, чисто для нашего форума! Лампочка ведь светодиодная, все, как вы любите:) Лампочка у нас от уже давно известного нам производителя Camelion. Вот такая вот стандартная светодиодная груша, у меня уже был когда то обзор на такую, но я думаю, там внутри все давно поменялось.
Модель: LED15-A60/845/Е27 - из этой маркировки мы понимаем, что её колба формата А60, свечение 845 - обычный белый свет. 15 ватт мощность. 1320 люмен световой поток.
Вкручиваю в люстру, ничего не происходит, будто бы лампочка не включена:
Даже не тлеет, так, давайте же приступим к разборке. Снимаю пластиковый рассеиватель света, он снимается довольно легко, слегка поддел отверткой и тяну на себя.

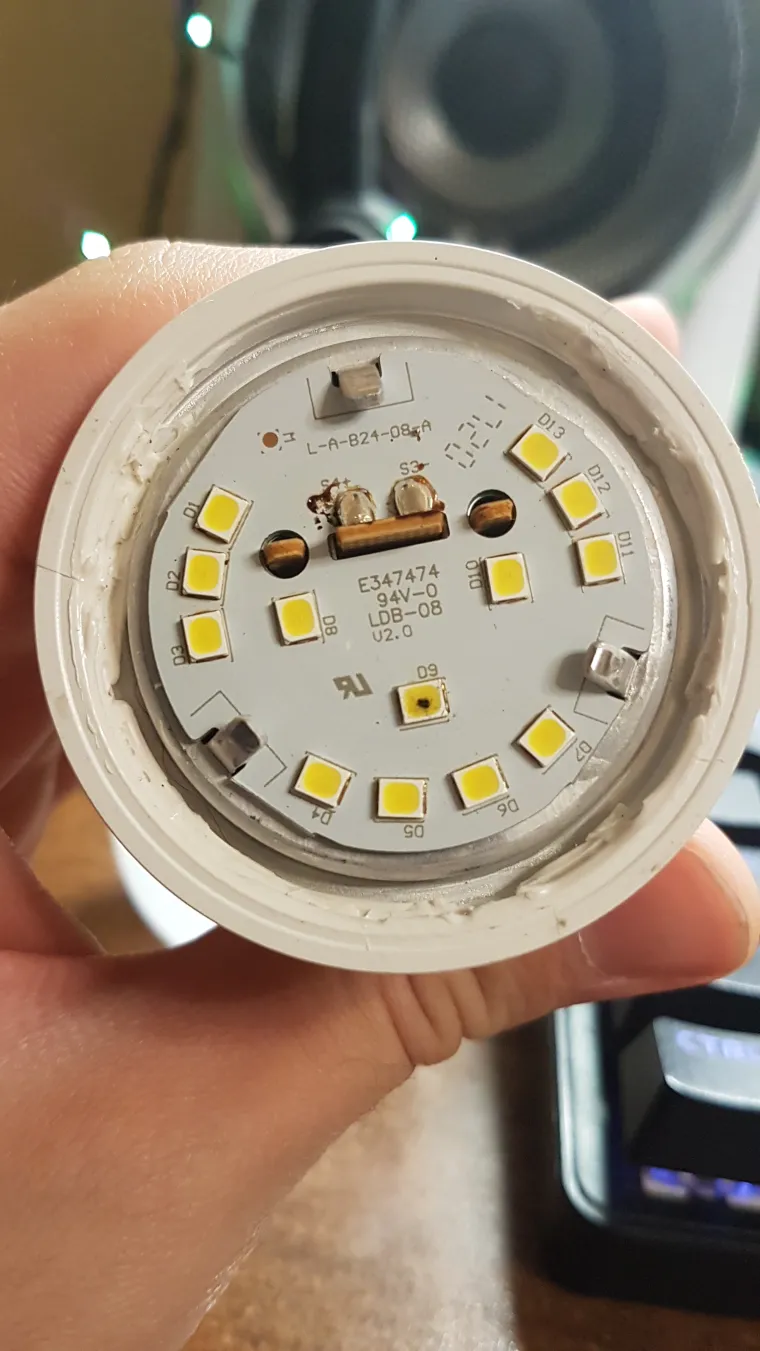

И перед нами вот такая картина:
В лампочке 13 светодиодов. Это же 13 ваттная лампочка! Обман от Camelion, он отвратителен... для приличия бы хотя бы 14W указывали. Один из них сгорел, он с черной точкой. Давайте приподнимем плату и посмотрим, есть ли под светодиодной платой термопаста...

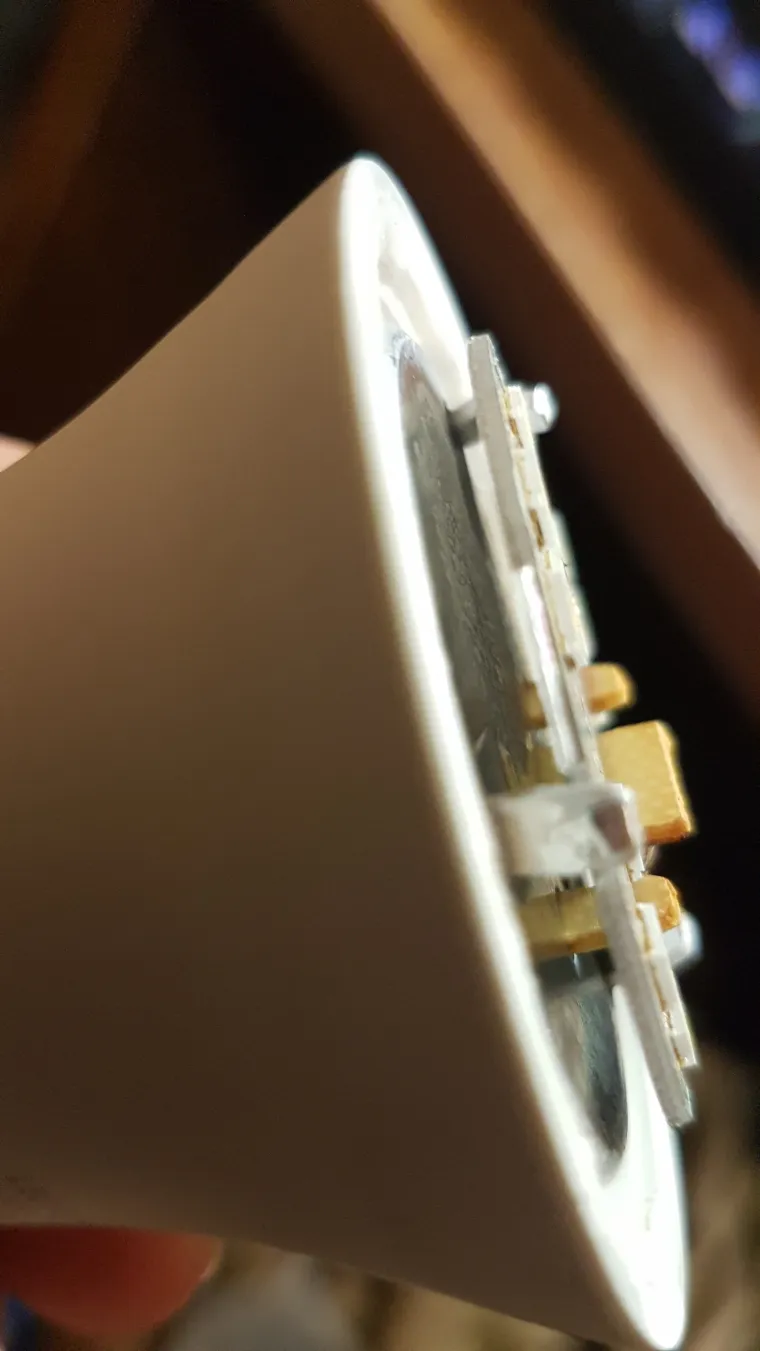

Отогнулись алюминиевые держатели легко, ага, паста есть, только нанесена неравномерно!
Скажем спасибо, что паста вообще есть. Я уже хотел было разломать всю лампочку, чтобы посмотреть какой у неё драйвер и отправить её на утилизацию в мусорное ведро, но тут меня посетила одна отличная идея. Провести ремонт лампочки! Давайте вспомним, как в тысяче и одном видео на ютубе чинят эти лампочки? Закорачивают светодиод и дальше пускают в работу! Мне идея понравилась, аккуратно меняю термопасту под платой, обратно загибаю плату. Выкусываю светодиод, запаиваю перемычку на месте плохого светодиода, готово:

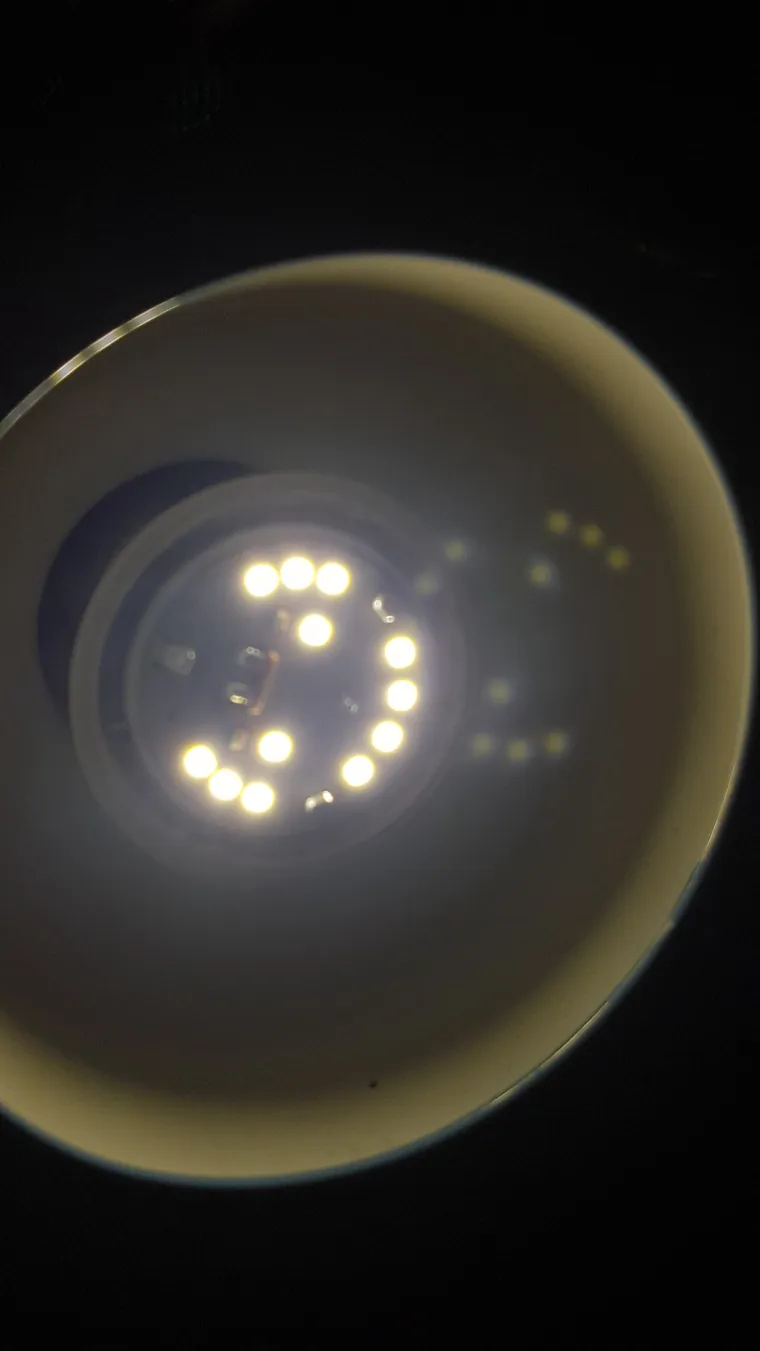

Вкручиваем в настольную лампу для проверки. Эврика! Или как там...короче она работает

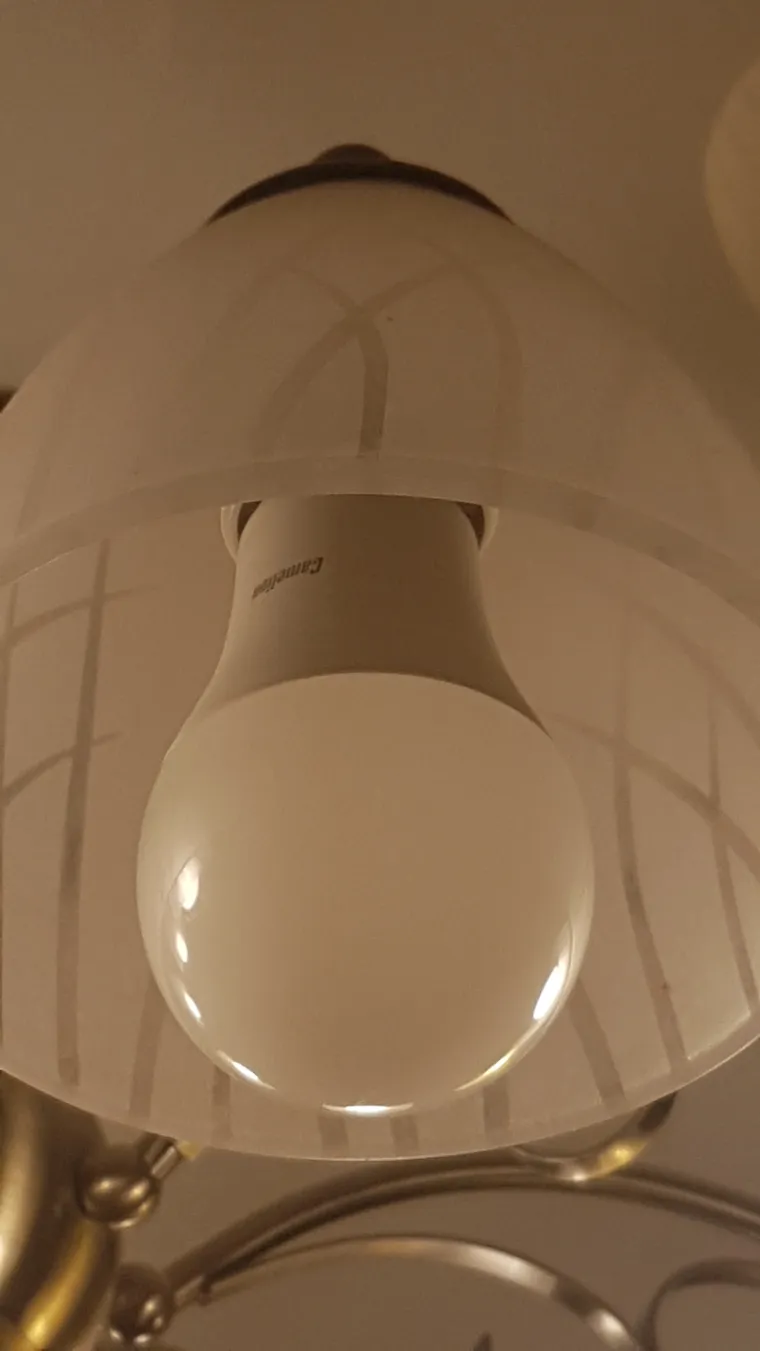

Собираю лампочку до конца, вкручиваю в люстру на место лампочки из последнего моего обзора на ~~светодиодное барахло~~ высокотехнологичный современный источник света с цоколем Е27. Работает!
Засекаем....Вкручена она была 10 октября.
... ... ...
Прошел ровно месяц. 10 ноября, включаю свет, и замечаю, что Camelion замерцала и потом погасла.
Открываем, ага, следующий светодиод сгорел! А я вошел во вкус уже, надо же и остальные светодиоды тогда замучать. Его тоже закорачиваю, готово:
Итог: да, такой ремонт восстанавливает работоспособность лампочки, но это временное решение и не прослужит лампочка после него скорее всего долго.
Теперь дальше посмотрим, через сколько сгорит. месяц после второго ремонта уже скоро пройдет. В лампочке осталось 11 светодиодов, возможно работающих в запредельном режиме, но меня это не волнует, меня интересует, сколько же светодиодов еще можно закорачивать будет в будущем, до полной неработоспособности лампочки. Даже с двумя закороченными она прекрасно работает, столько же сколько и с одним закороченным.... Вот такой вот эксперимент. Было интересно? Если да, то продолжим мучать светодиодные лампы и проводить над ними эксперименты. Спасибо за внимание! Скоро новые обзоры, не пропустите:))
@ALEXLED сказал :
Отличное решение!!
Грубо говоря, это даже чуть-чуть похоже на правду... 13Вт и 15Вт... Совесть есть... А могли 17Вт написать...
Есть паста? Ничего себе!
@Андрей-Туманенко довольно резко высказывался по-поводу этой идеи...
Такой ремонт, конечно же, существенно ограничен. Дело в том, что когда вы убираете шунтируете светодиоды перемычкой, вы изменяете параметры нагрузки. А именно, вы понижаете общее падение напряжения светодиодной цепочки. Казалось бы ничего... Но есть нюанс... Если посмотреть стандартную схему импульсного драйвера, то последовательно со светодиодами установлен дроссель. Дроссель необходим для запаса энергии и к тому же, благодаря его наличию ток нарастает линейно и не так быстро... Так вот, если существенно уменьшить количество светодиодов в цепочке, то общее падение напряжения существенно уменьшится и это приведет к тому, что ток в цепи светодиодов будет нарастать гораздо быстрее. Это может привести к тому, что ток через диоды будет превышать установленное значение, так как микросхема ШИМ все-таки обладает ограниченным быстродействием...
Спасибо! Ждем новые обзоры!
Ой а что, вечной лампочки не бывает?)) сарказм. Спасибо за обзор и разоблачение миллионов этих самых роликов на ютубе
@Схемотехник сказал :
Я может быть и резко высказался , но все из личного опыта . Это не ремонт , а как мертвому припарки. Если не жалко времени и сил , то "мартышкин труд" никто не отменял. https://youtu.be/loxCaFcWO6w
По мне так лучше затратить чуть больше времени и заменить все светодиоды . А если и исключать по одному или менять по одному , то только с уменьшением тока. Дело в том , что это не CREE , NICHIA и прочее . Это китайский копеечный хлам 2835. Я же не зря Вам дал ссылку на ролик , где автор сказал правильно "искусство современной инженерии заключается не в качестве , а в обязательствах гарантийных " . Я бы сказал искусство китайской инженерии . Именно поэтому все высчитано до миллиметра и не должно отработать намного больше гарантийного срока. Поддержу эксперимент от ALEXLED . В лампе Gauss заменил один сгоревший светодиод и уменьшил потребляемую мощность лампы с 10,9 Вт до 10,2 Вт (минус 6%) . Ввод в эксплуатацию от 03.12.2022 года.
@Схемотехник согласен, буду всегда интересные штуки вместо мусорки отправлять на обзор и дальше:) Ну знаете, если на лампочке будет написана ровно честная мощность, куда приятнее будет её покупать, чем обман по мощности на целых 2 ватта!
Да, термопаста там есть, правда неважная и отвратительно нанесенная, часть платы не прилегает при помощи термопасты.
Ну я тоже не одобряю, как Вы и написали - ток будет выше! Но на ютубе и прочих площадках ведь в основном так и учат ремонтировать такие лампочки, на эту тему тысячи видео сняты и ремонт везде аналогичен, закорачивают сгоревший светодиод и все. Вопрос больше в целесообразности данного ремонта. И мы видим, что после такого ремонта лампочка прослужила целый месяц, снова пробило светодиод, после закорачивания второго светодиода она снова служит месяц уже и пока что не сгорела. Работает ежедневно по 15 часов где то.
Мы видим результат - этот ремонт позволяет восстановить работоспособность лампочки, если срочно нужно освещение, а запасных лампочек в доме нет. Или такую лампочку к примеру можно использовать на лестничной площадке, если сопрут, не жалко. К примеру у нас будет люстра с 8-ю такими лампочками и они все так выйдут из строя, можно же будет их закоротить все так и использовать на лестничной площадке, а не выбросить в мусорное ведро пораньше, скорее загрязнить планету. Но и после закороченного второго светодиода лампочка столько же светит уже.
Хорошо, выпущу сегодня-завтра что нибудь еще интересненькое:))
Вот тут согласен на 100%, если на вынос или на выброс, то такой ремонт самое оно
@Mesch сказал :
Еще четыре года назад автор канала дал развернутый ответ почему лампочки отрабатывают чуть больше гарантии : https://youtu.be/2t6LdEe7t8Q
@Андрей-Туманенко сказал :
Согласен. @ALEXLED как нам это и покажет...
Согласен. Но все-таки трудозатраты здесь совсем другие, как по времени, так и по необходимому оборудованию... Ведь перемычку можно кинуть обычным паяльником... А вот полная замена диодов, да и еще доработка драйвера - это уже совсем другие требования к квалификации и оборудованию. Но и результат конечно же совсем другого уровня...
Здесь как посмотреть... Если на свою лестничную клетку - то снова придется залезать/ставить/вызывать и так далее... То есть "для себя" все-таки такое решение не очень... А вот если кому-то и куда-то и еще бесплатно, то в самый раз...
@Mesch сказал :
Вполне бывает... Покупаем новую лампочку, сбрасываем ток через диоды в 10 раз... И вот вам тусклая и вечная лампочка...
@ALEXLED сказал :
И тогда обзоры будут гораздо чаще... И нам информация полезная будет...
Согласен.
Ну может это и не так страшно...
Потому что этот ремонт - доступный каждому... Не требуется специального оборудования и навыков... Плюнуть каплю припоя при помощи паяльника, скорее всего, смогут многие... Если для вас такой ремонт - очень простой, то целесообразность налицо... Потратив 5 минут - вы получаете рабочую лампочку с ограниченным световым потом и ресурсом. Иногда это позволяет выйти из ситуации, как для себя, так и для других...
Вот вот...
Да. Тут скорее вопрос, как дальше применять отремонтированные, таким способом, лампочки...
ЖДЕМ!
@Mesch и Вам спасибо за участие в обсуждении:)
@Андрей-Туманенко однако, имеет место быть, при копеечных и простых трудозатратах лампочка проработала целый месяц, после повторения трудозатрат еще месяц работает и пока не перегорела. Она же работает!:) То я бы её уже в мусорное ведро отправил, эта лампочка копеечная и не стоит даже 10 минут ремонта, перепаивать светодиоды смысла нету, проще сразу её в мусорку выкинуть и купить такую же, ей цена в среднем 100 рублей. А тут просто капля припоя на место светодиода, разве много времени и сил на это тратится, минутное дело, паяльник дольше всего греется, но пока он греется я успел заварить чай, чтобы потом наслаждаться новым освещением в комнате попивая чай с лимоном :D Это чисто эксперимент и он показал, что замыкание одного сгоревшего светодиода очень даже имеет место быть, когда нет возможности или времени купить новую лампочку, или просто даже лень:)
@Андрей-Туманенко и так очевидно, что дело в завышенном токе, низком качестве светодиодов и непродуманном охлаждении. Однако, 6 ламп Philips у меня до сих пор работают и им уже 4 года! На 5 году я офигею, первые светодиодные лампы, которые по надежности сравнимы с КЛЛ. Все остальное у меня перегорает тускнеет и ломается:) И то прикол в том, что такие лампы, как у меня уже и не купить. Из новых партий не будет того качества!
@ALEXLED сказал :

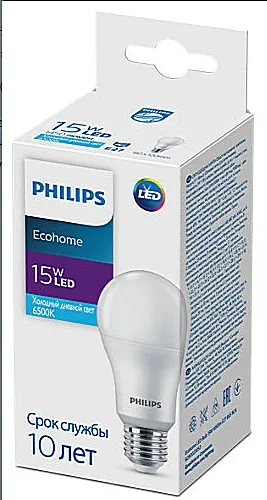

На коробке аж 10 лет написали
@Схемотехник выше я уже ответил на эту тему:) Ремонт лампочки таким путем имеет место быть когда нет возможности или просто лень купить такую же лампочку. Пока что светит, уже ровно месяц со второго закорачивания светодиода...
@Схемотехник я считаю, что доработка лампочки это дело производителя, а покупатель должен лишь наслаждаться качеством и функционалом готового изделия.
@ALEXLED сказал :
Идет естественный отбор . Сначала выйдут из строя светодиоды с брачком , а постепенно и все остальные крепыши
@ALEXLED сказал :
Производитель считает видимо по другому и продолжает делать хлам
@Андрей-Туманенко соглашусь:) Верно сказано, прям в точку!
