ЭПРА 1Т20А

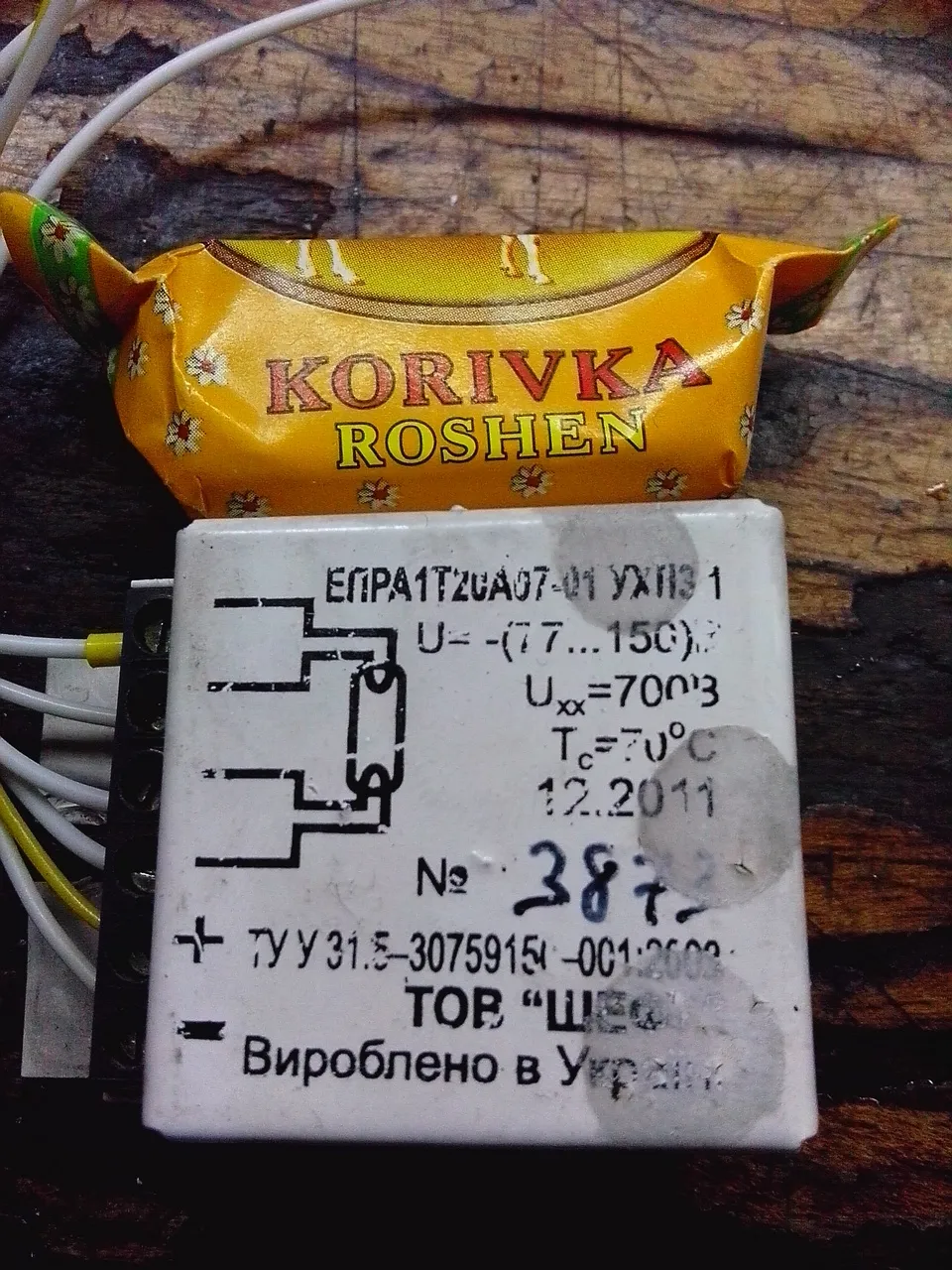

Всем здравствуйте . Сегодня предлагаю разобрать ЭПРА для люминесцентной лампы 18-20 Вт.
Входное напряжение 77-150 Вольт .

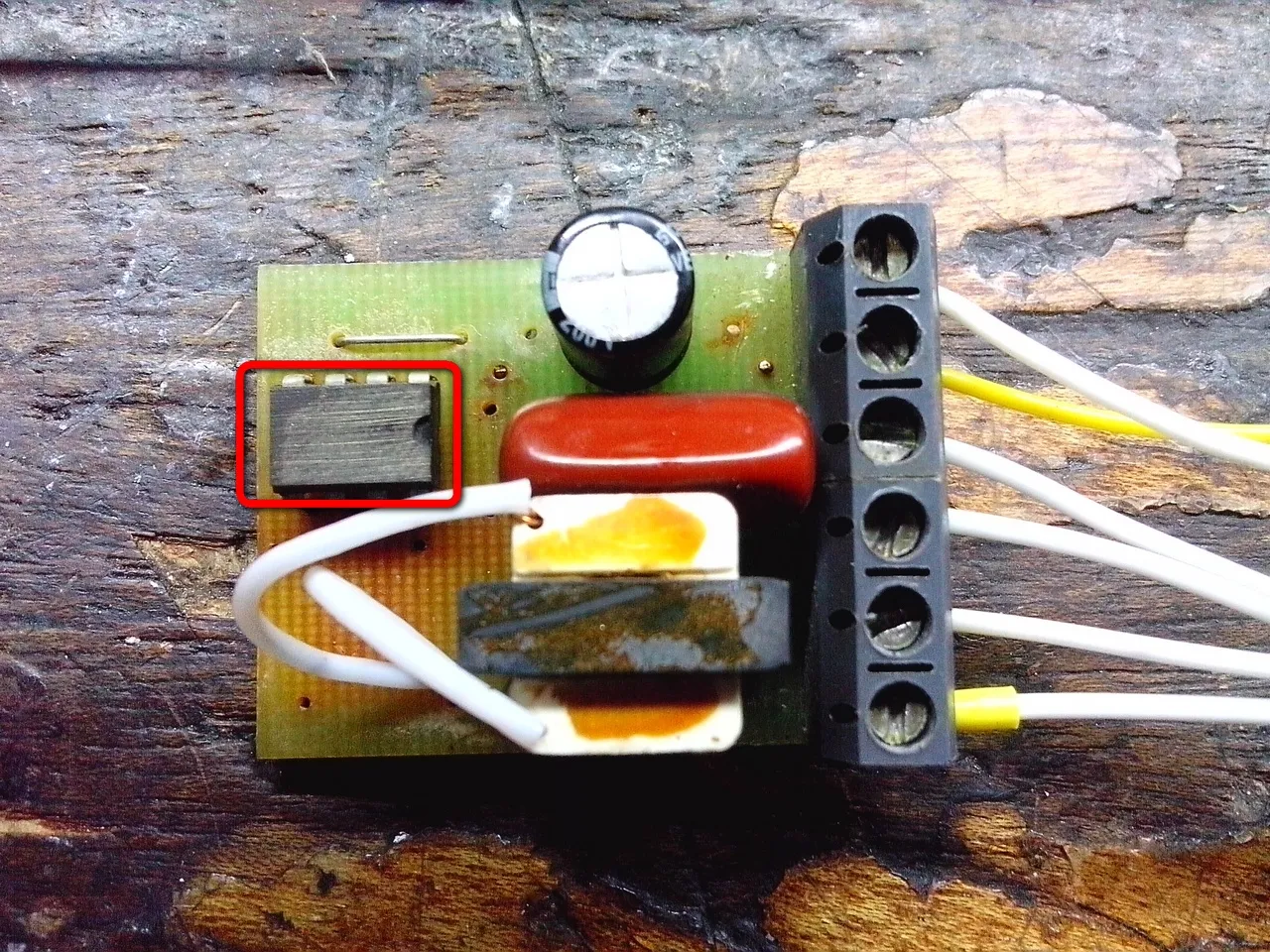

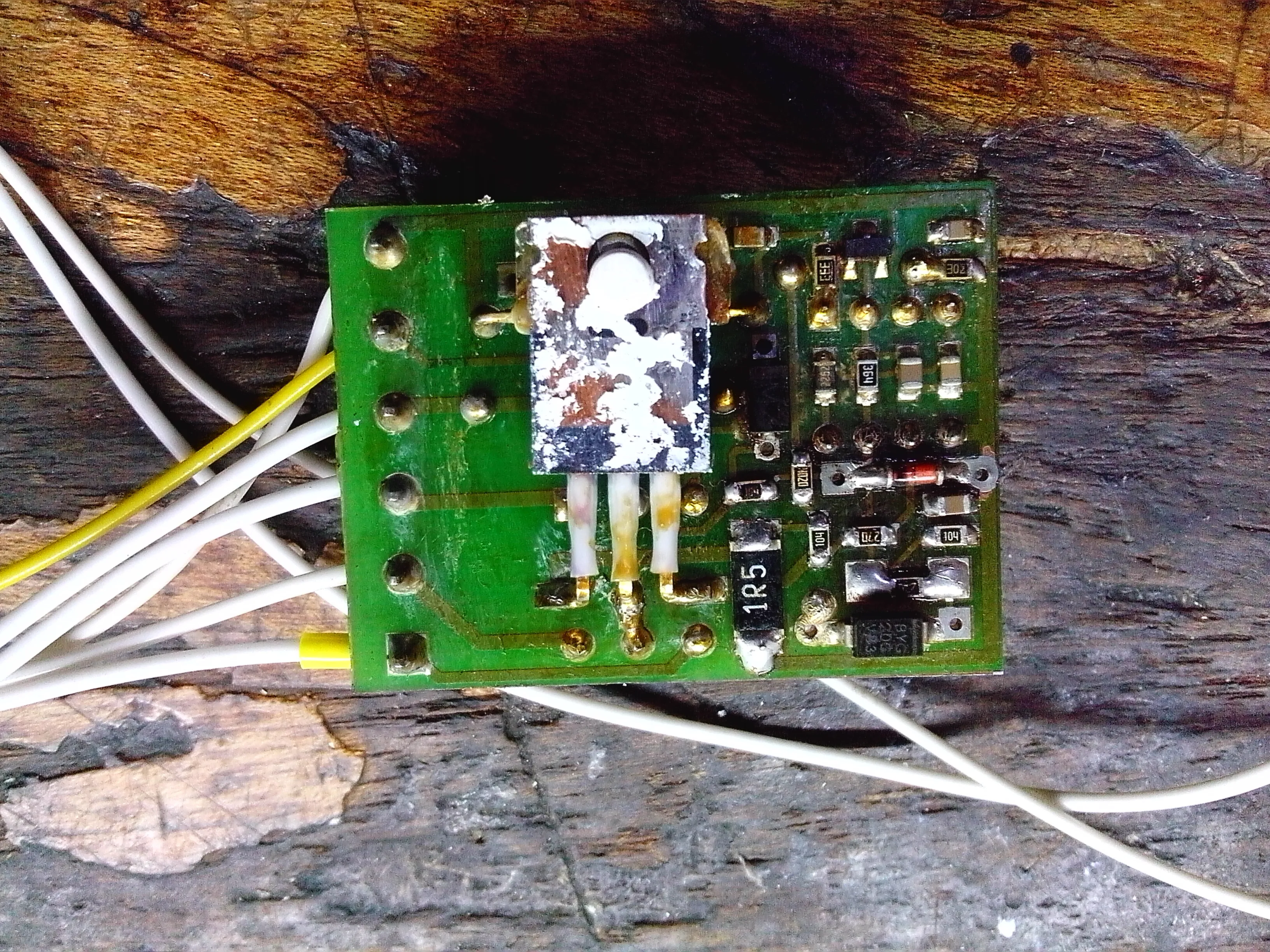

Собран на спиленной микросхеме .

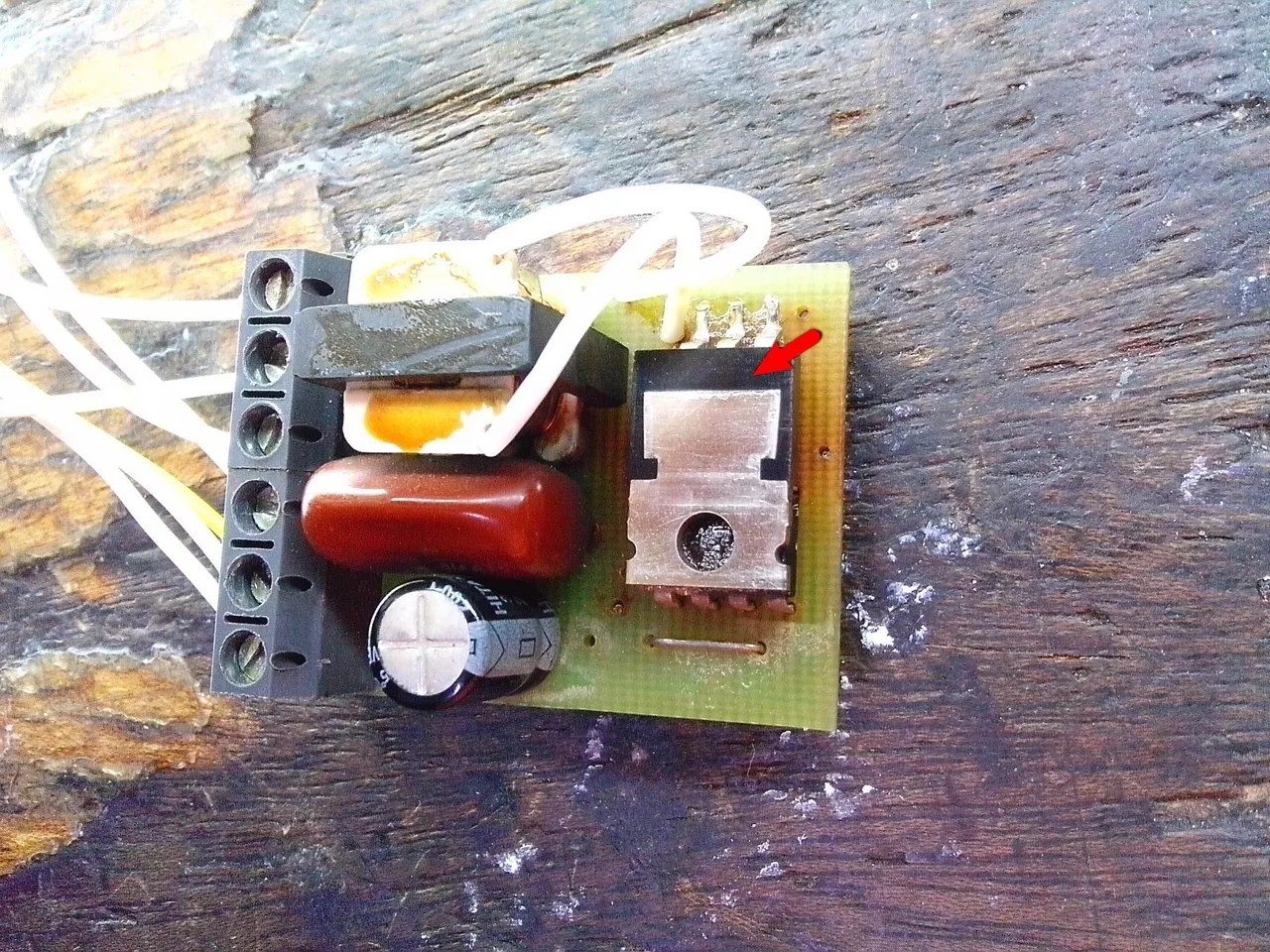

С обратной стороны n-канальный высоковольтный мосфет .

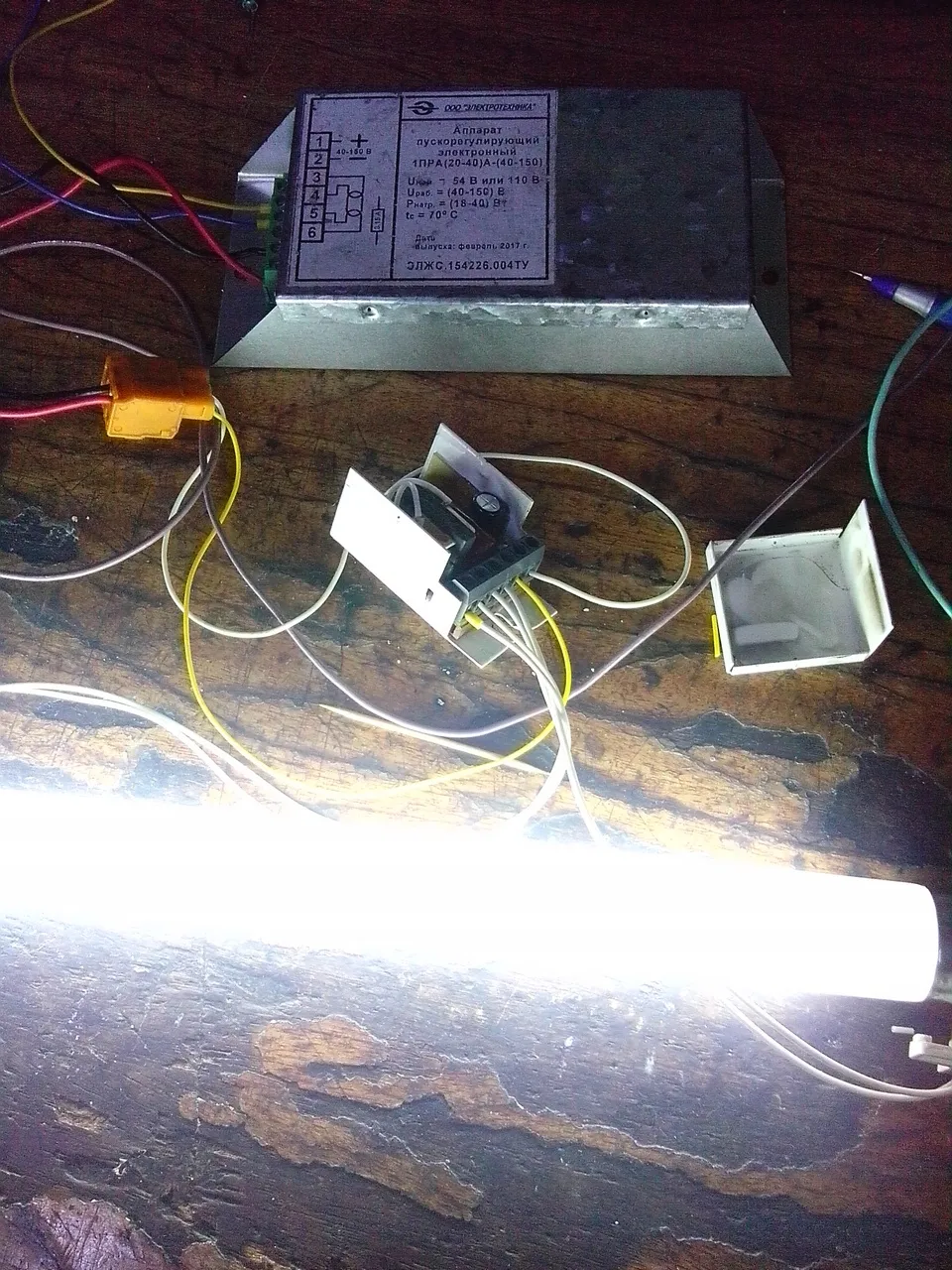

Было выявлено разрушение припоя в местах пайки элементов поверхностного монтажа в цепях питания микросхемы. После восстановления ЭПРА зажег лампу 18 Вт .

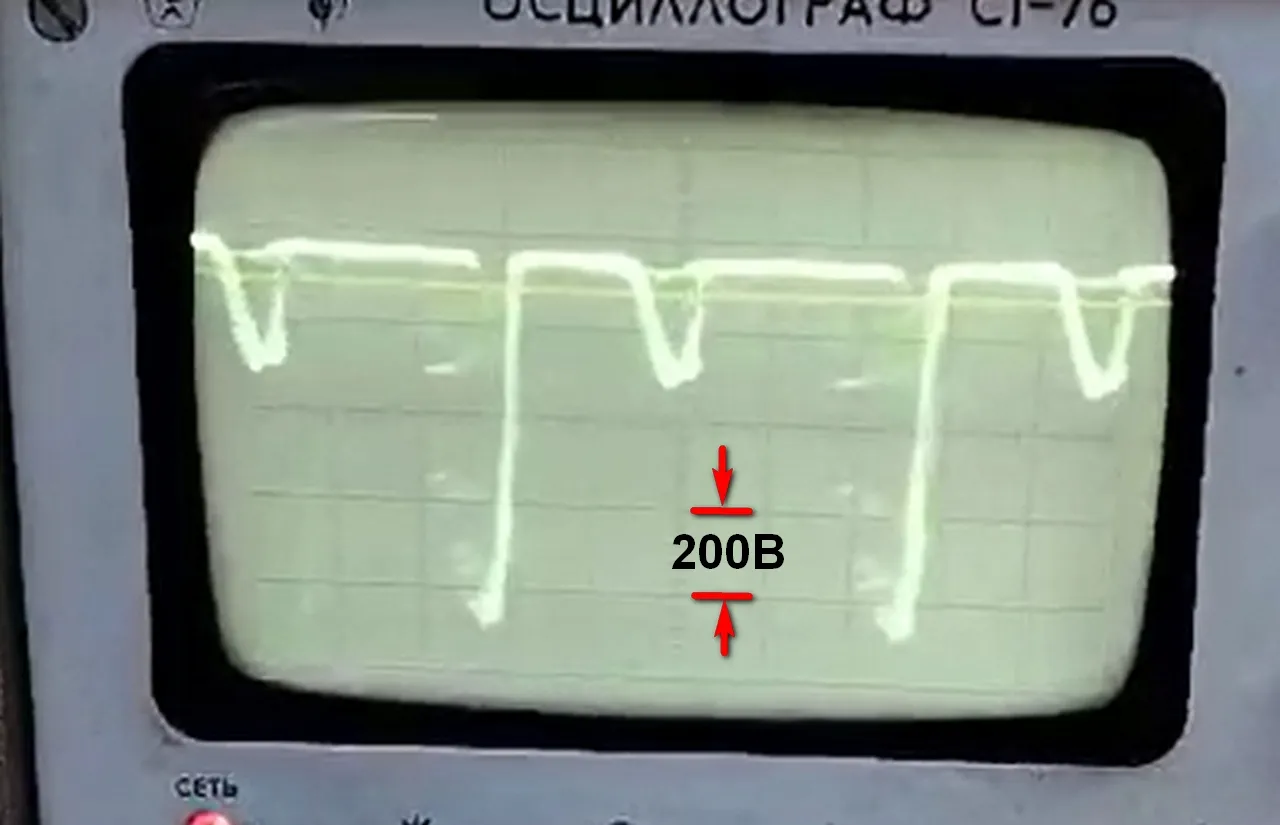

Интересно посмотреть осциллограммы между катодов . Это при пуске .

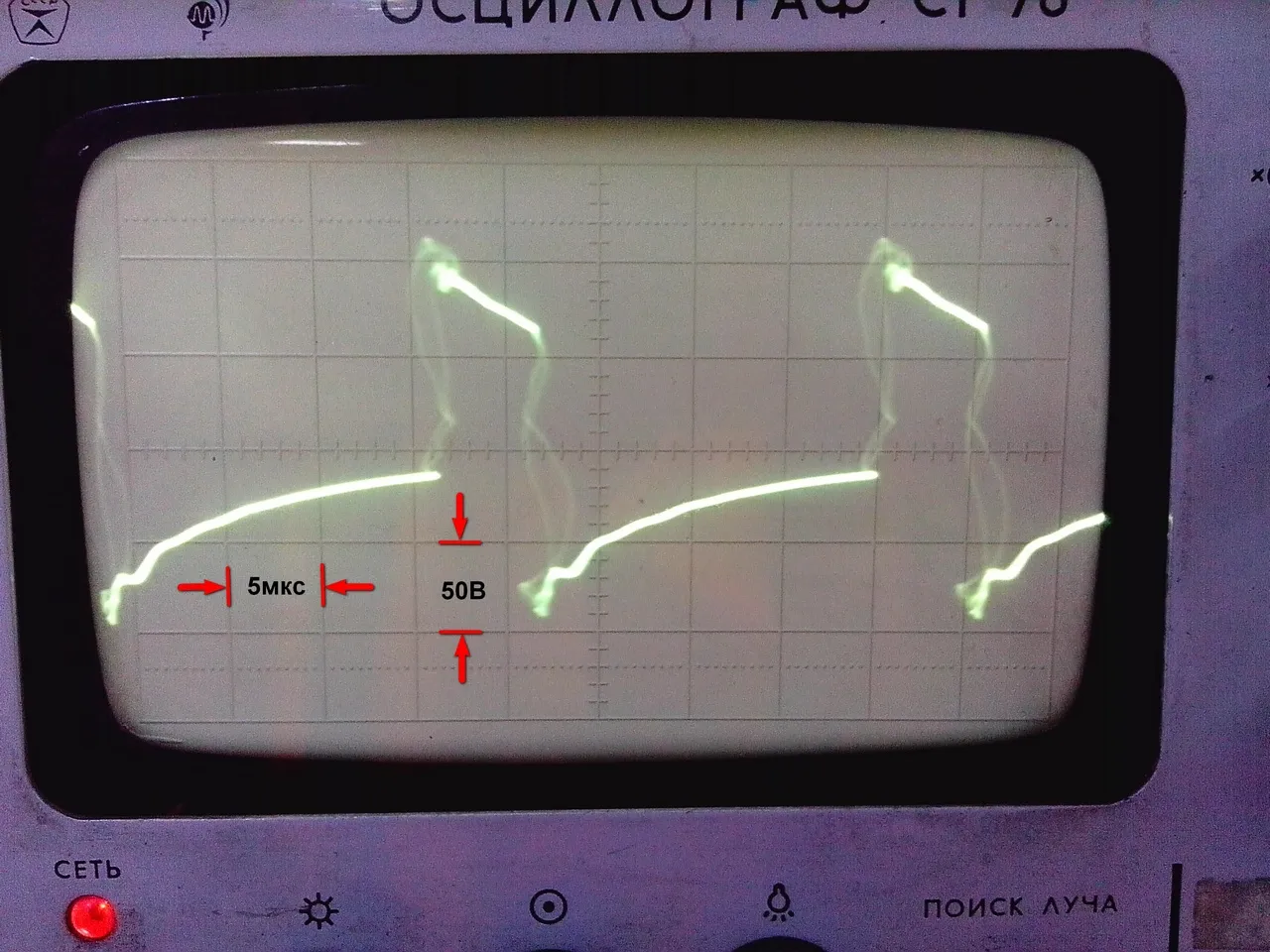

А вот так выглядит рабочий режим.

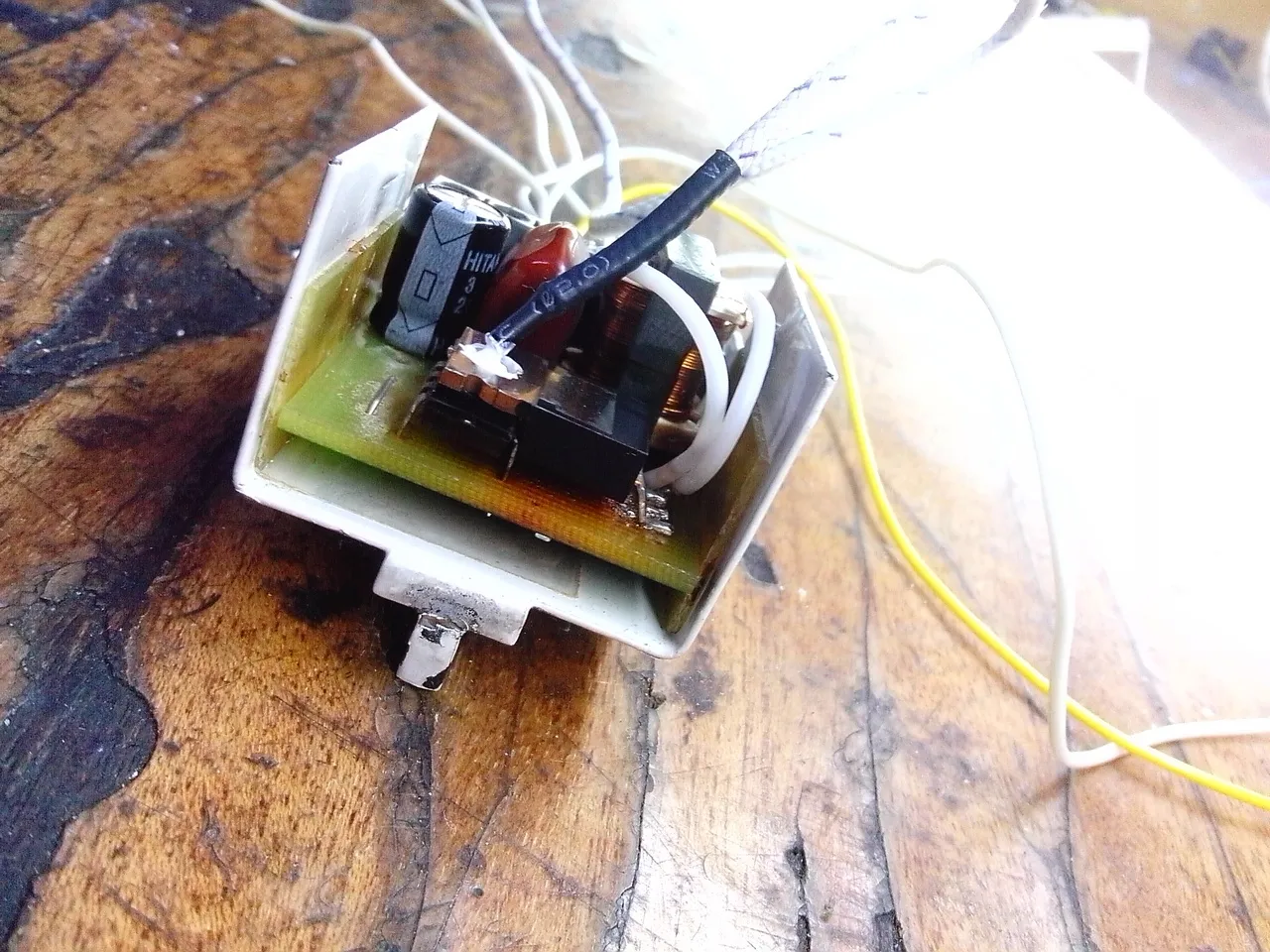

Через час работы ЭПРА стало понятно , что прилично так нагревается микросхема . Ее выход через резистор подключен к затвору мосфета. Какие либо биполярные транзисторы на выходе микросхемы отсутствуют. Возможно они встроены в микросхему. Что-то изменять нет желания , т.к. у ЭПРА приличный ресурс и кроме разрушения припоя ничего больше не выявлено. От себя готов приколхозить к микросхеме негодный транзистор вместо радиатора.

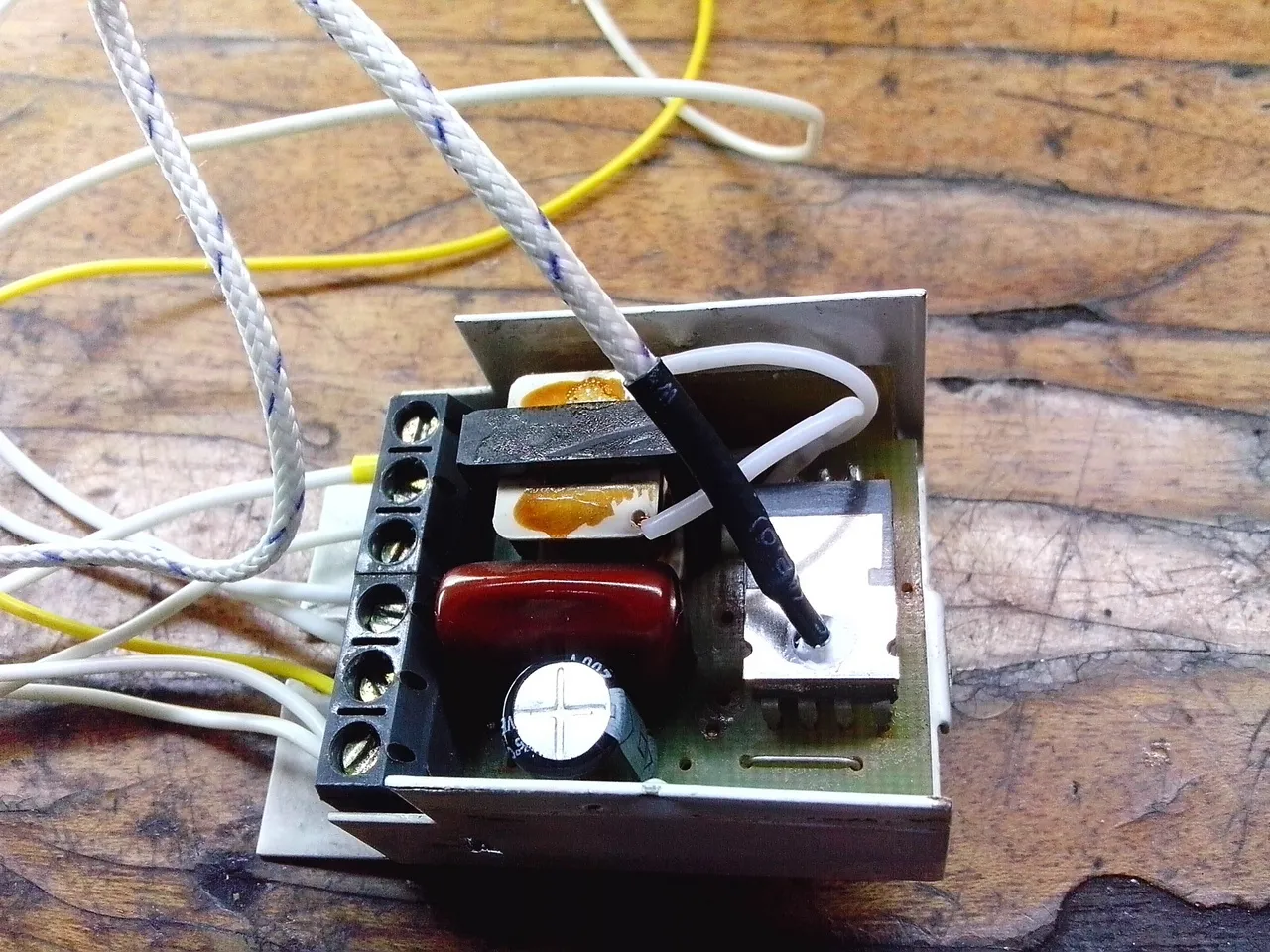

А теперь можно измерить температуру корпуса микросхемы.
Интересно насколько сильно нагреется .

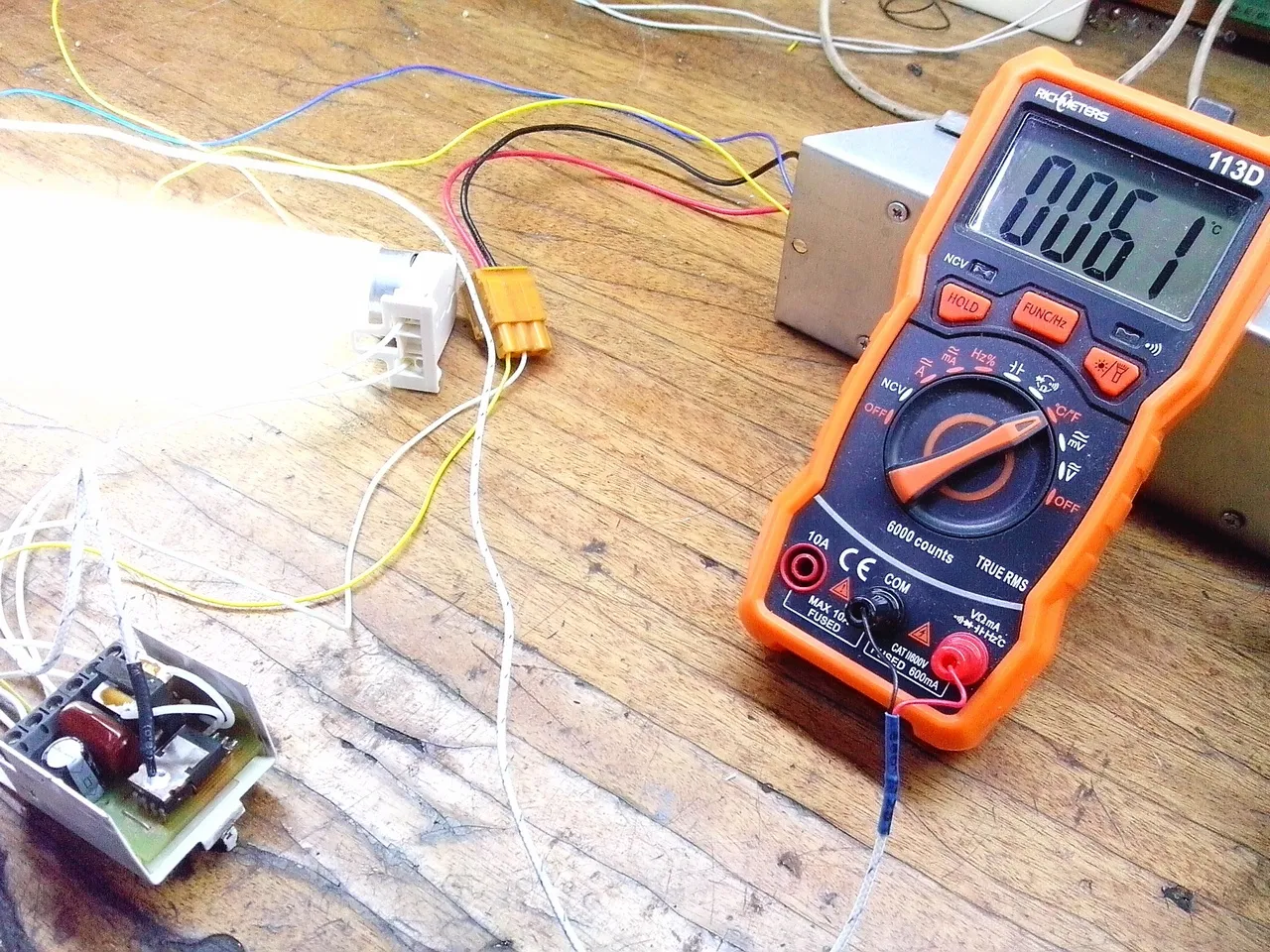

После трех часов работы 61 °C.
В общем вполне жизнеспособное изделие .
