ЭПРА для ЛЛ небольшой мощности.

Всем здравствуйте . В интернете много роликов как убрать электромагнитный ПРА в настольной лампе и заменить его на ЭПРА . Обычно используют для этого ЭПРА от КЛЛ , но есть вариант поинтереснее . Будем подключать готовое изделие размером чуть больше спичечной коробки и измерять .

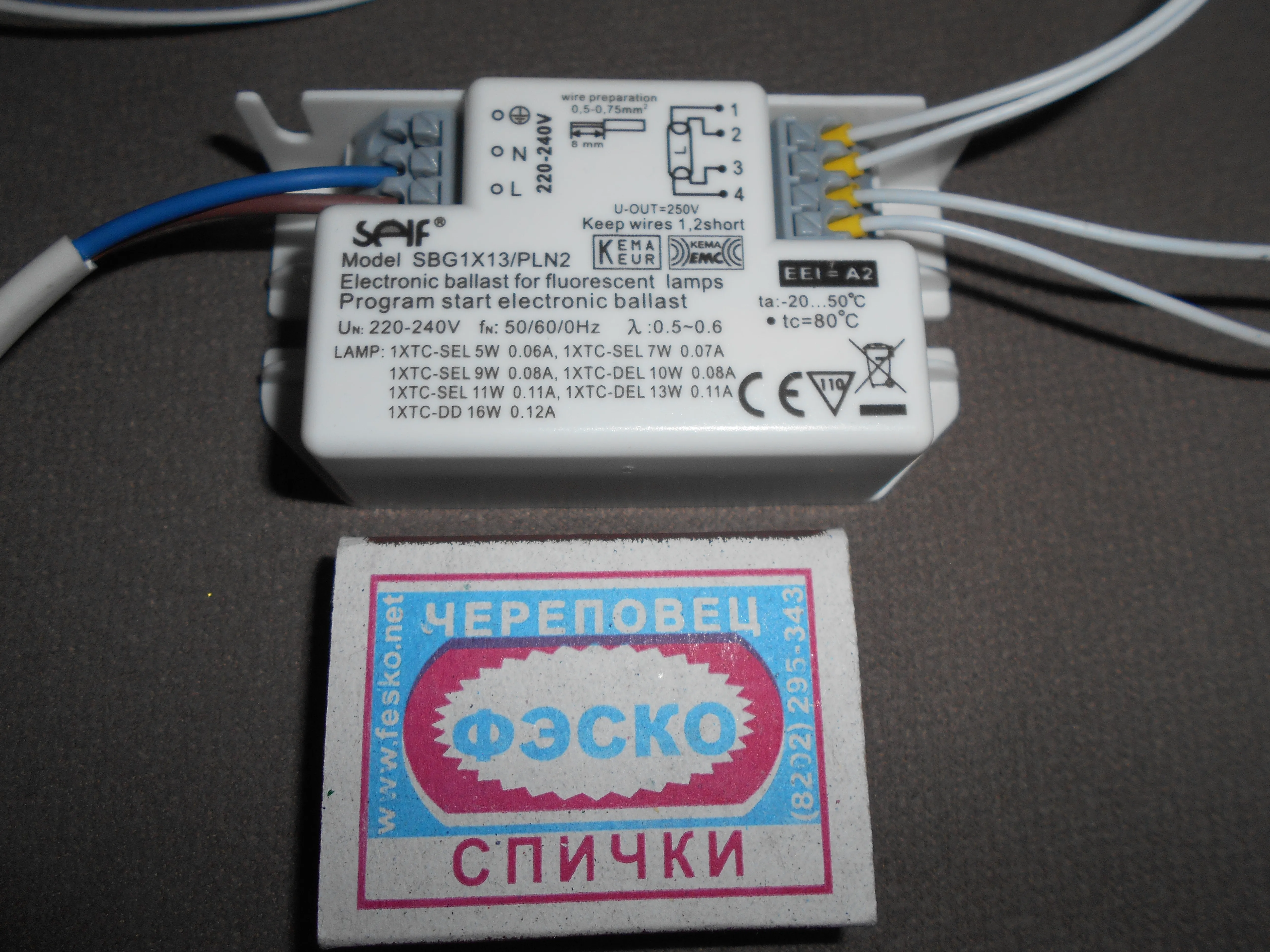

На корпусе ЭПРА есть список поддерживаемых ламп , мощность которых может быть от 5 до 16 Вт. Полагаю ультрафиолетовые лампы Т5 будут работать тоже хорошо . У меня есть в наличии лампа Feron T5 на 13 W . Цоколь G5, цвет 6400 K , световой поток 1120 Lm. Ее и подключу для проверки ЭПРА.

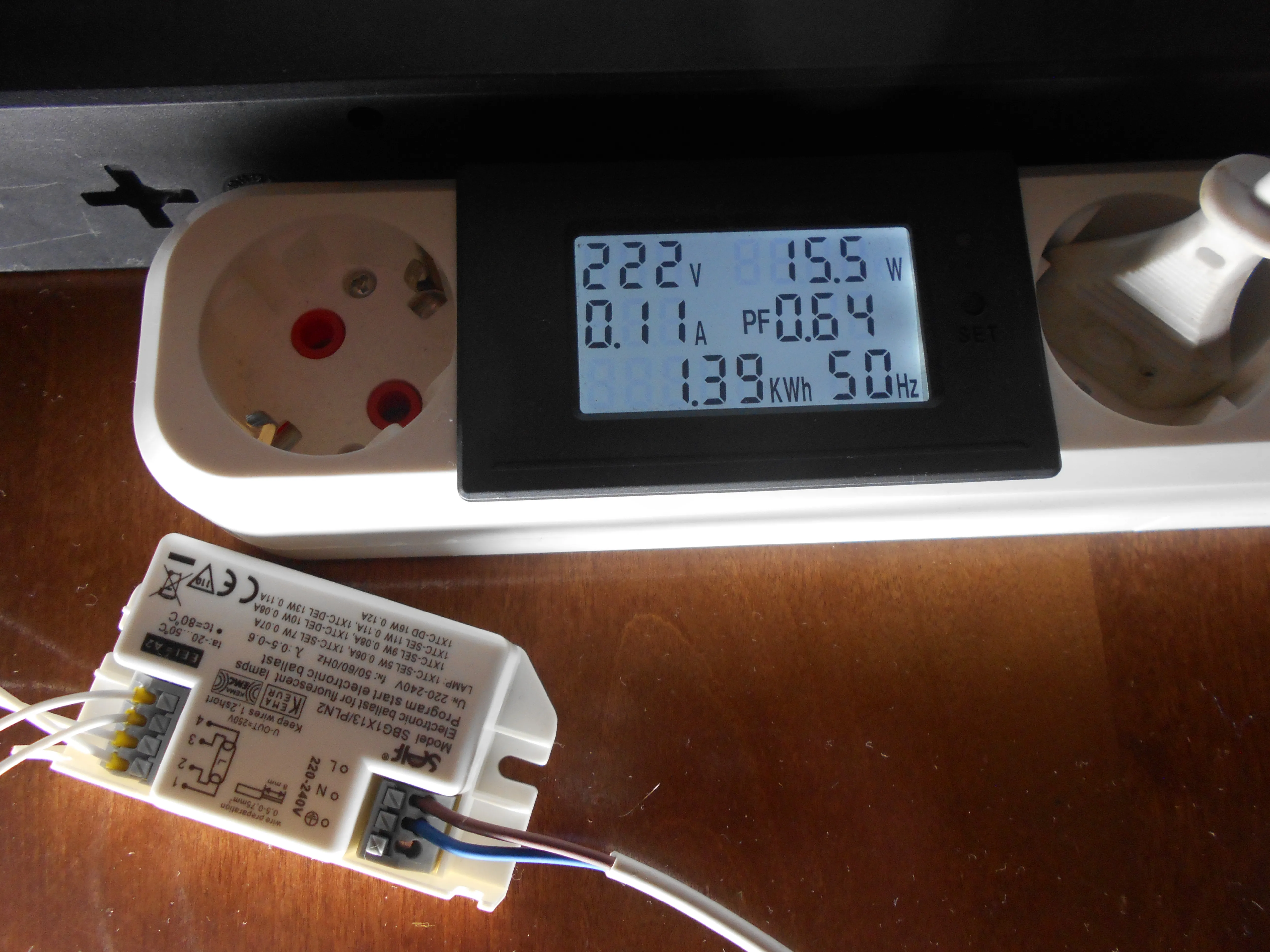

Лампа зажигается с задержкой 1,5-2 сек., что указывает на наличие "теплого старта" . При включении лампы потребляемая мощность 15,5 Вт . Коэффициент мощности 0,64 .

После прогрева лампы 15 минут показания ваттметра почти не изменились . Через 50 минут работы лампы мощность уменьшилась до 15,1 Вт. Через фотоаппарат просматривается легкое мерцание лампы. При входной частоте 0 Гц мерцания и вовсе не будет .

В остальном замечаний пока нет . Интересно , что же внутри ? Не буду нарушать традиции , вскрываю .

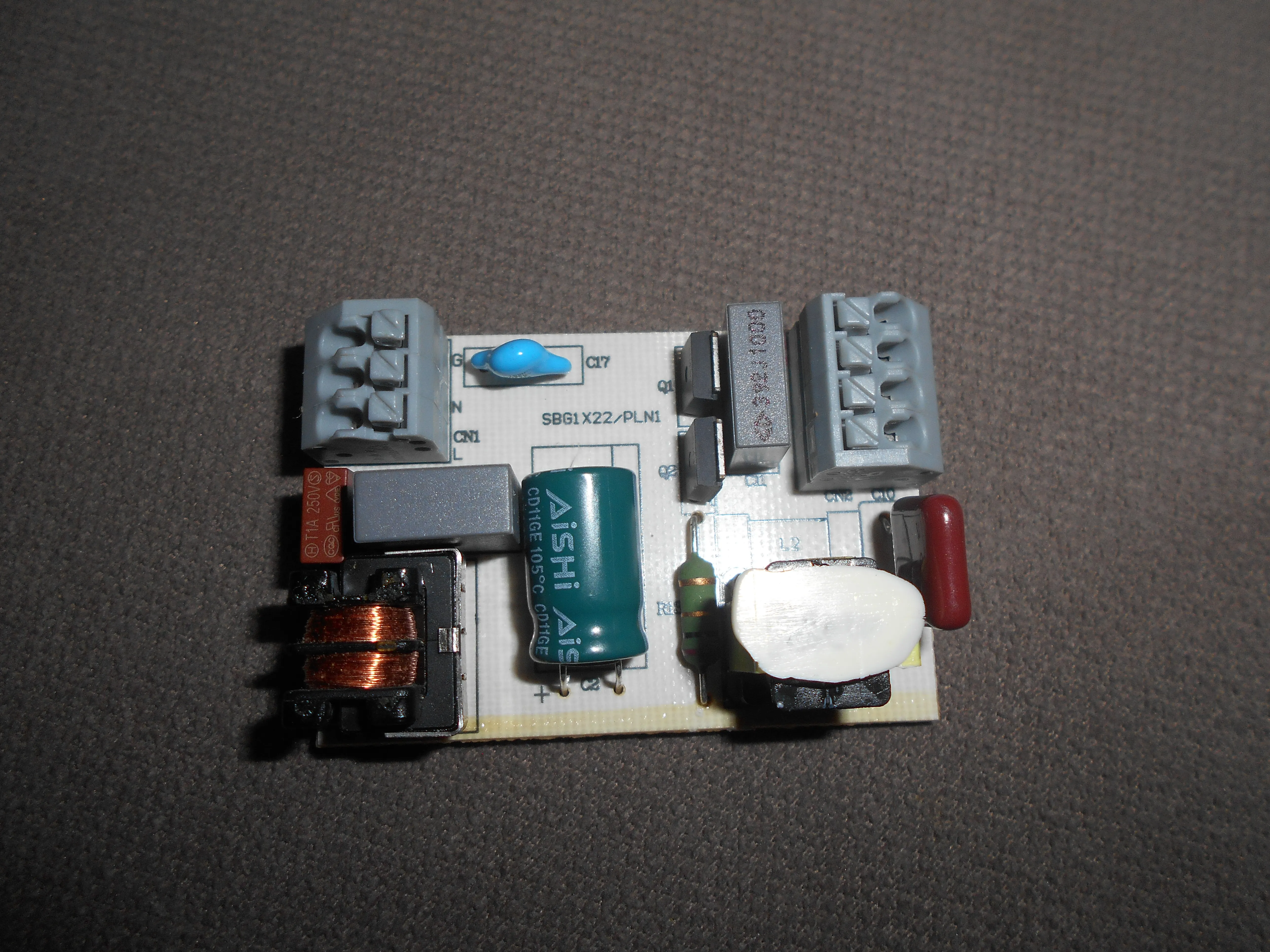

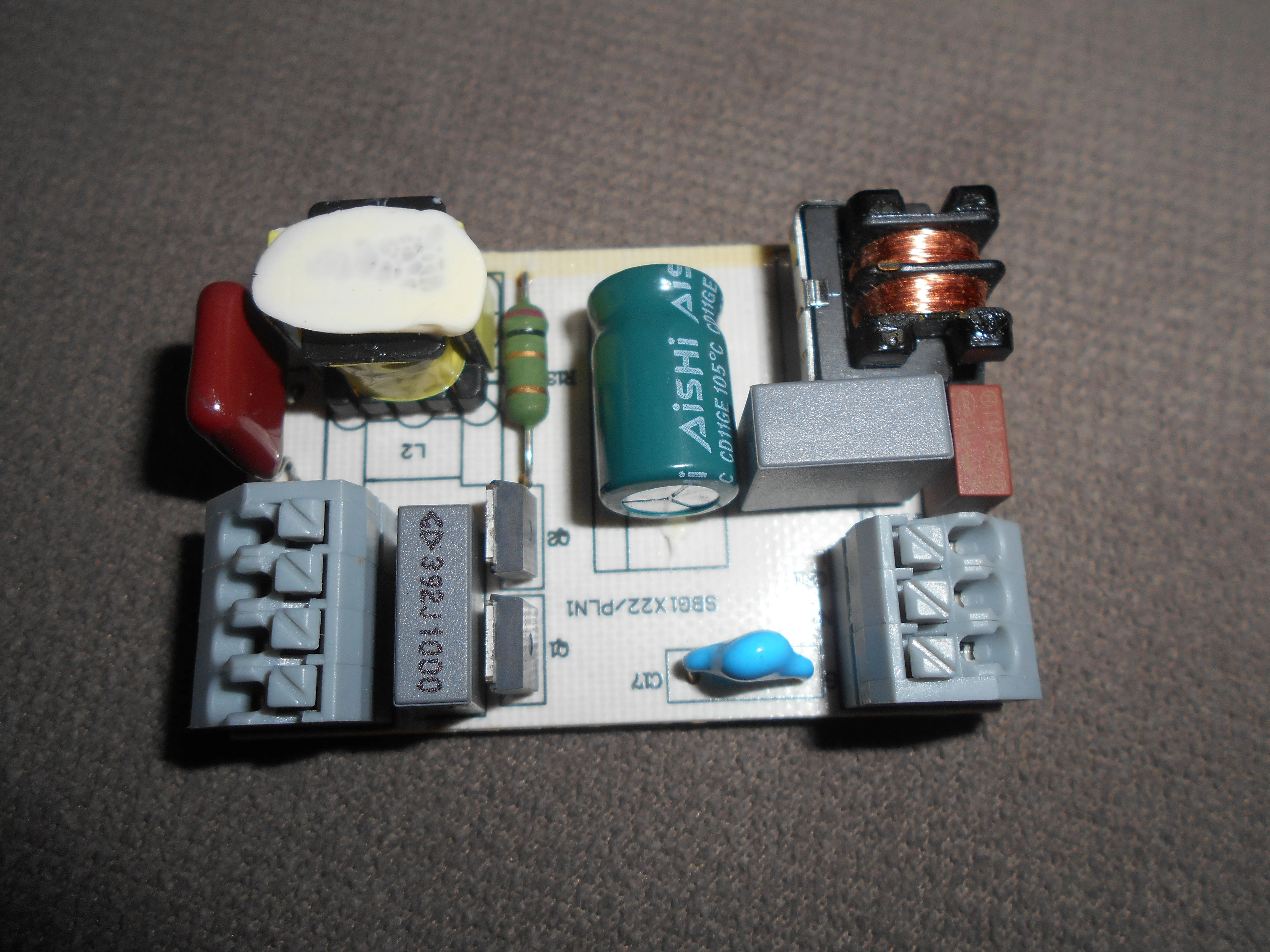

Перед нами плата ЭПРА . На удивление присутствует конденсатор "правильной фирмы " , честный дроссель , фильтр ЭМС .

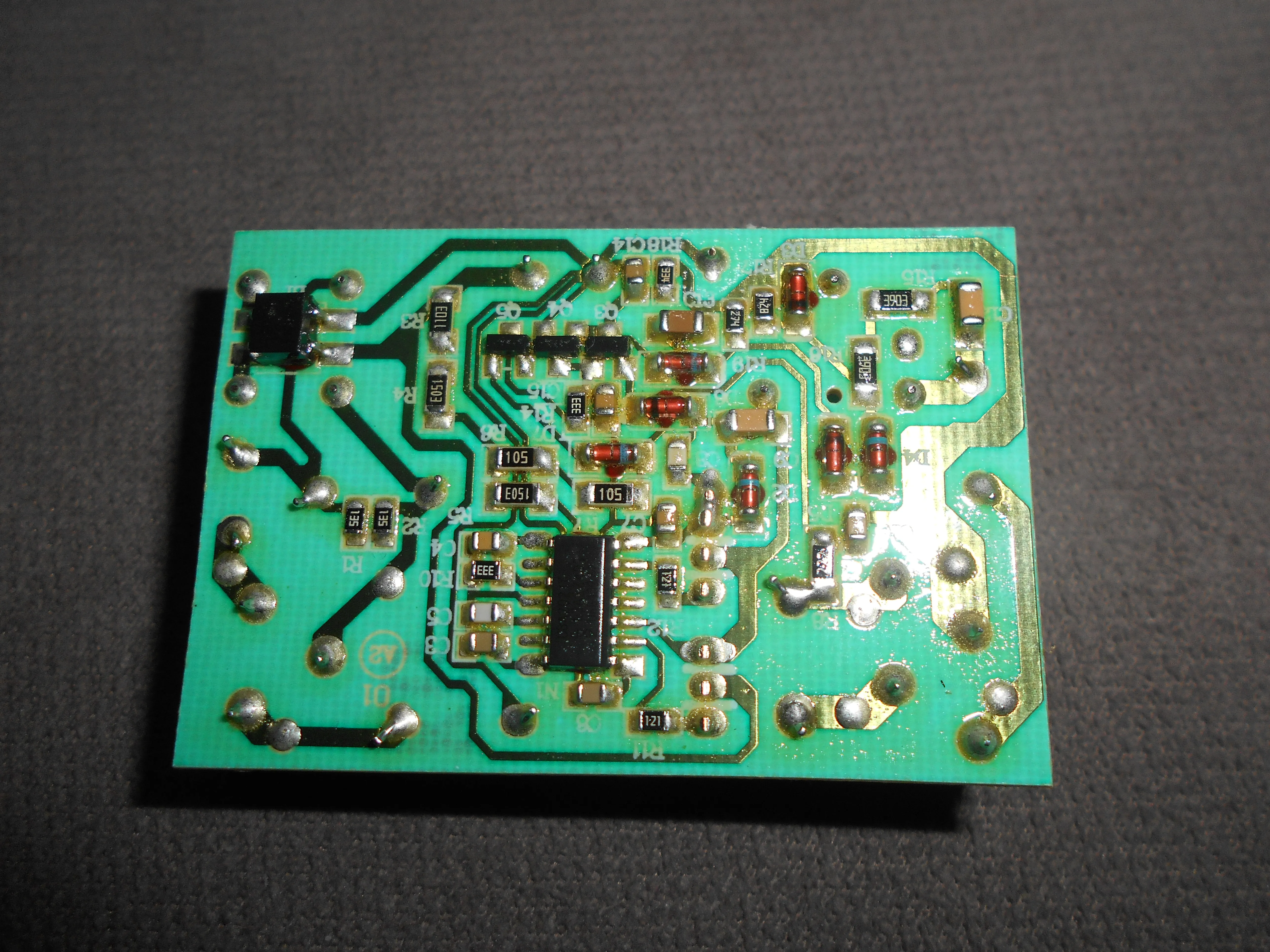

С обратной стороны платы мы видим специализированную микросхему для ЛЛ. Печатные проводники покрыты лаком. Плата ЭПРА изготовлена из стеклотекстолита.

Через час работы лампы корпус ЭПРА стал теплым , но нагрелся не сильно . Интересно проверить как будет работать ЭПРА с другими лампами , с меньшей мощностью . Пишите чем еще дополнить обзор ?
