Начало здесь : https://domorost.ru/topic/4615/%D0%B5%D1%89%D0%B5-%D0%BE%D0%B4%D0%B8%D0%BD-%D1%8D%D0%BF%D1%80%D0%B0-%D1%87%D1%82%D0%BE-%D0%BD%D0%B0-%D1%8D%D1%82%D0%BE%D1%82-%D1%80%D0%B0%D0%B7

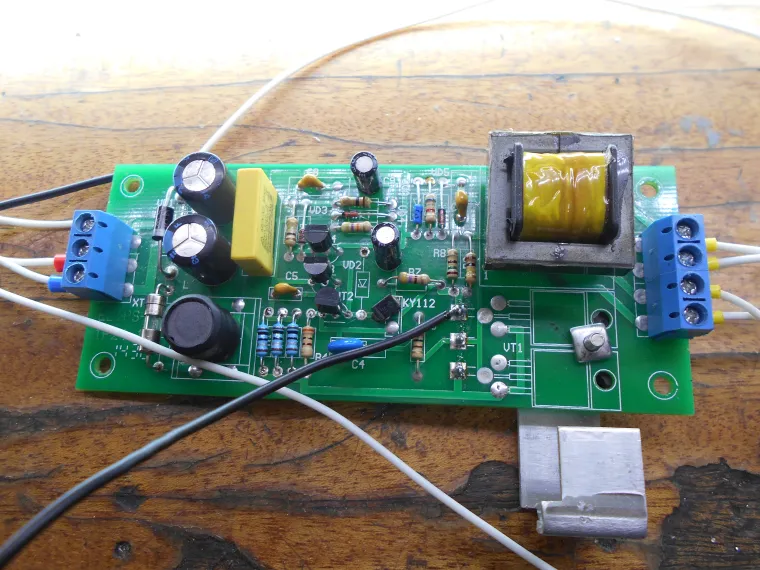

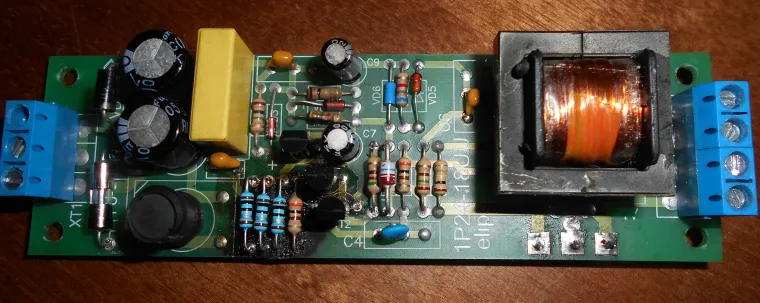

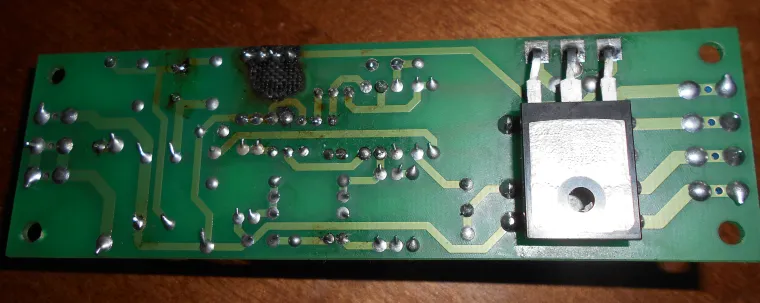

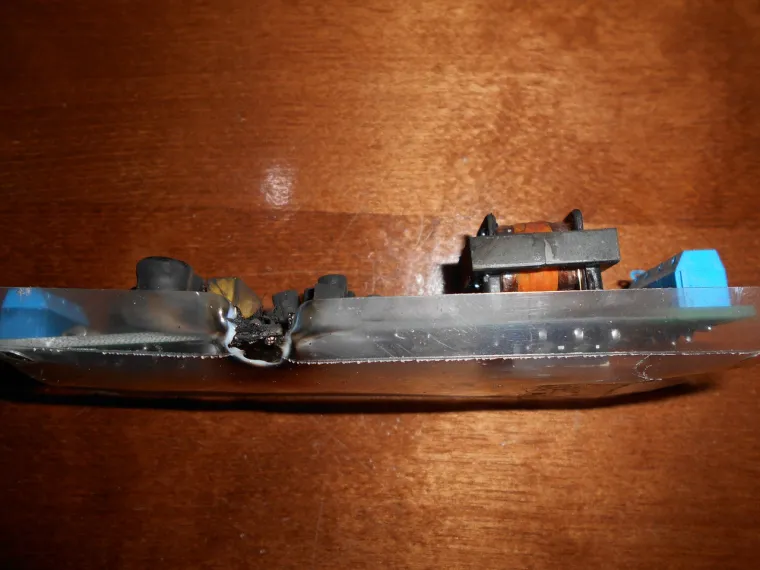

А вот еще один ЭПРА

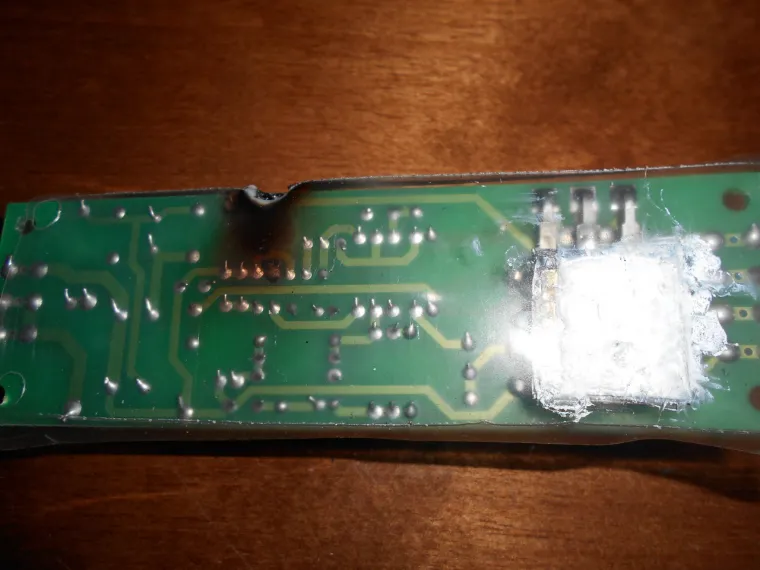

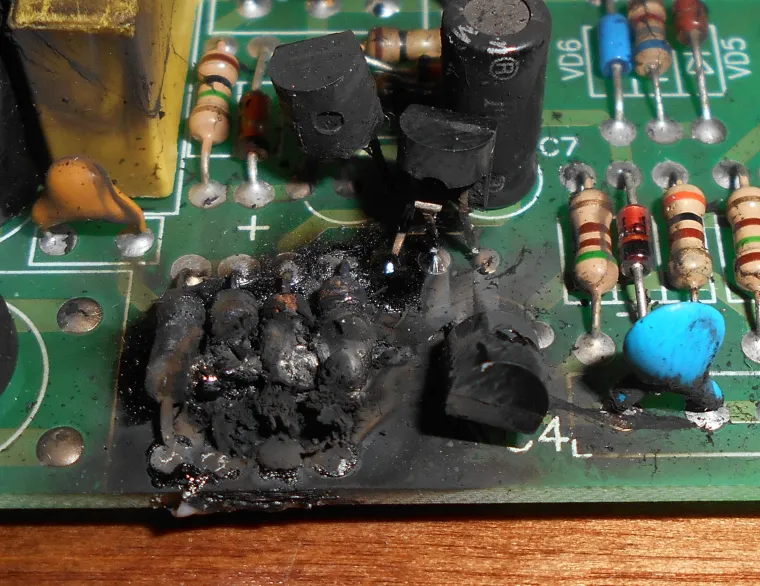

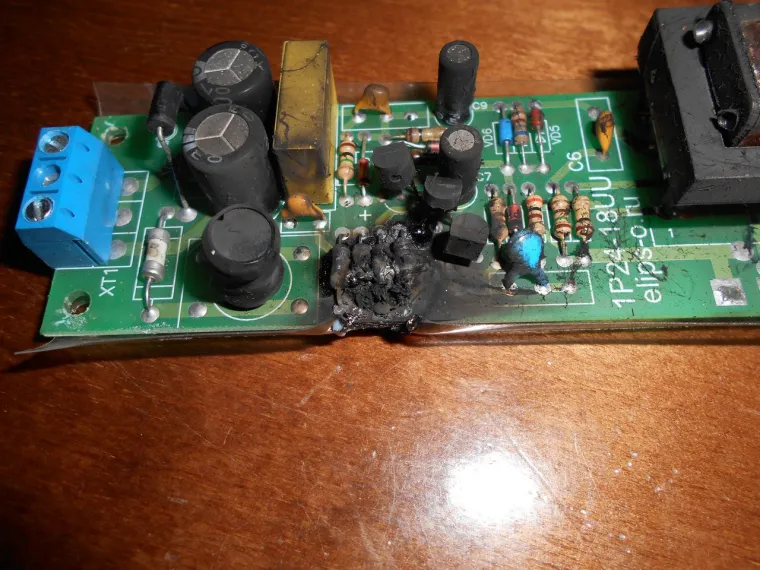

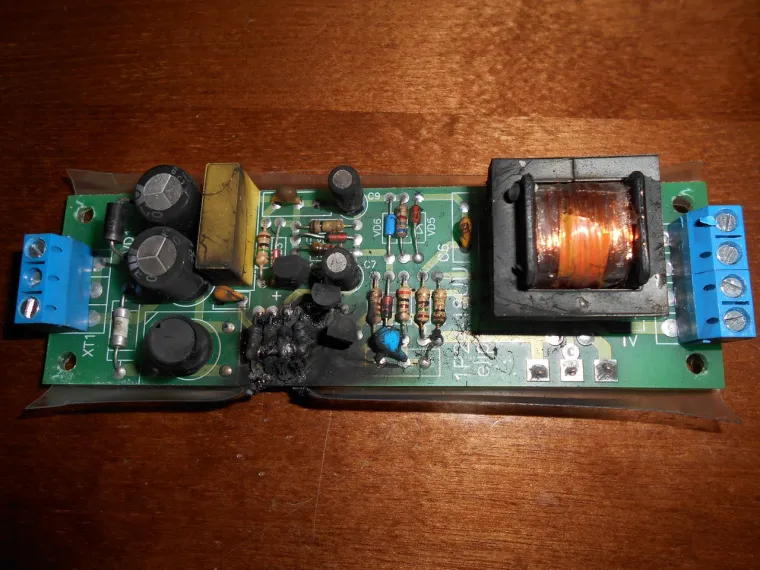

Предлагайте варианты почему так жестко сгорел ?
Доморост — независимая платформа, где эксперты тестируют светодиодные лампы и составляют коллективные рейтинги. Вместе мы получаем объективную картину - какая лампа будет служить долго и надежно, а какая может навредить вашему здоровью
Популярные публикации
Всем здравствуйте. Сегодня будем тестировать ультразвуковую ванну. Как уже известно - это незаменимый помощник в хозяйстве. Наводим специальный растворчик и погнали .
Всем здравствуйте. Сегодня тест драйвера светодиодной лампы WOLTA 25ST8-10G13 за 429 рублей с заявленной мощностью 10 Вт .
Поздравляю всех с Новым годом ! Обзор внутренностей делать ?
Всем здравствуйте . Перед нами лампа накаливания с заявленной мощностью 150 Вт.
Всем здравствуйте . Сегодня сварочный инвертор Ресанта САИ 190 К . Разберем ?
Всем здравствуйте. Не знаю как у читателей , но у меня остались вопросы к автору обзора . Тестировалась снятая с производства лампа Panasonic , с заявленной мощностью 8,5 Вт . Автор обзора поставил...
Всем здравствуйте ! Перед нами
Всем здравствуйте ! Перед нами программируемый микроконтроллер PIC12F683 . Необходимо залить в него данные . Ну и что может пойти не так ? На верхнем скриншоте исходные данные . В ячейке EEPROM по...
Всем здравствуйте . Предлагаю обсудить возможности ИИ по ролику в сети . ИИ в отличии от СМИ может показывать правду ?
Всем здравствуйте. Перед нами пожарный извещатель . Для его калибровки нужен стенд или хотя бы прошивки . Где взять прошивки ?
@Андрей-Туманенко сказал :
Была бы схема.... Неужели осадки попали какие-то? Влага? Странно, что ничего другого поврежденного на вид, видно... Вообщем, варианты стандартные -
вода, влага,
кз, перегрузка по выходу,
вывод из допустимого диапазона напряжения на входе...
@Схемотехник сказал :

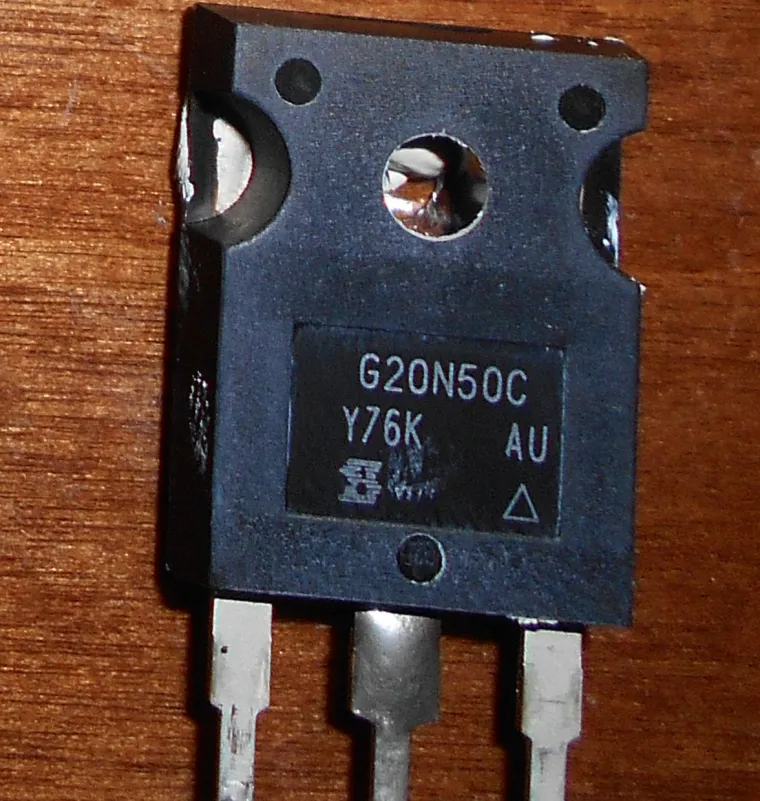

1.следов от воды не видно 2.а как можно перегрузить выход ? ЭПРА вход 54 В, выход ЛЛ 36 Вт 3.не знаю как поведет себя на заниженном напряжении Сток-исток КЗ , мосфет G20N50C

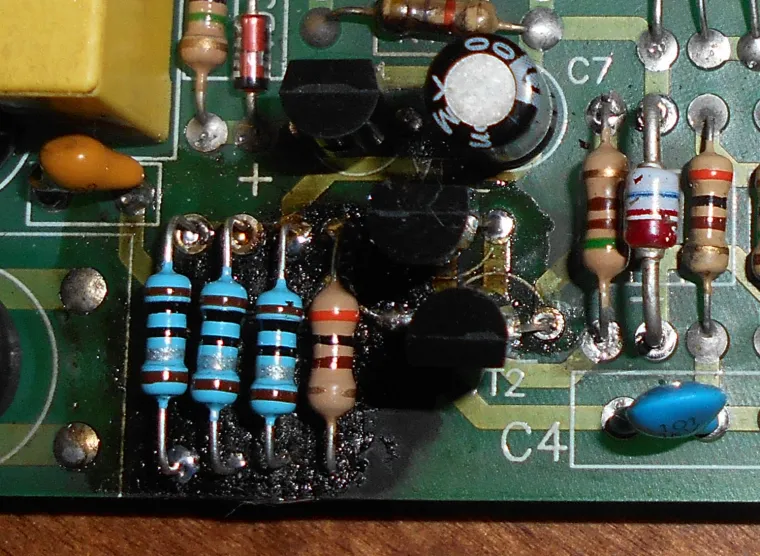

BC546 разнесло

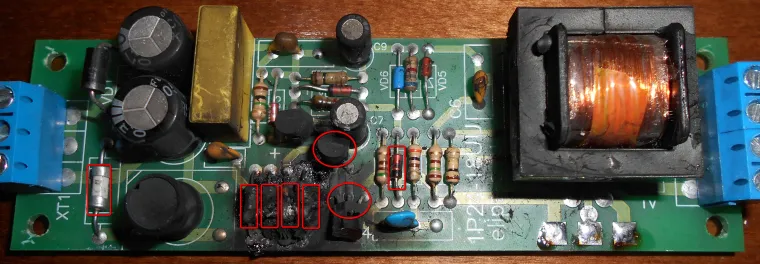

Все это нужно менять
Схему явно как то нужно дорабатывать.
@Схемотехник сказал :

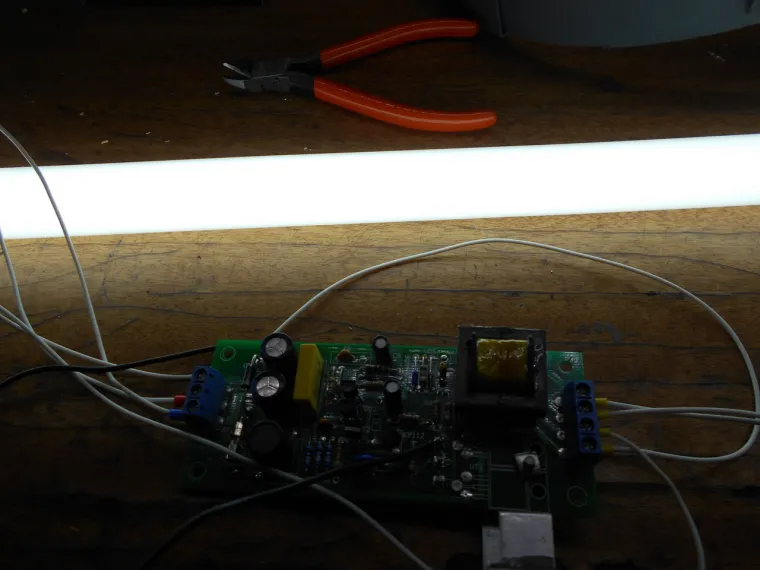

В общем восстановил , но после включения происходит прогрев катодов и ЭПРА уходит в защиту.
схема есть ...
@Андрей-Туманенко сказал :
Удар высокоточным оружием.
@vrms пленочные резисторы в истоке мосфета не катят . Нужно менять на что то более серьезное. Как раз они и выгорели
@Схемотехник сказал :

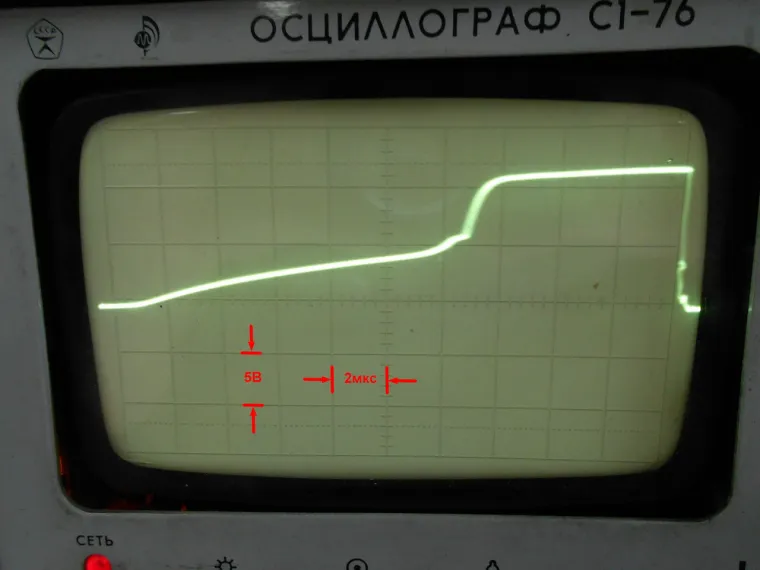

Схему срисовал . Подскажите чего в ней не так ? Еще одна осциллограмма
@Андрей-Туманенко сказал :
А что не так? Это напряжение на затворе полевого транзистора? так долго идет заряд емкости "Миллера"
@Схемотехник не так , что во всех ЭПРА одна и та же неисправность . И насколько я понимаю чего то не хватает для защиты мосфета от пробоя . Вот еще один восстановил . В некоторых между сток-исток на заводе стали устанавливать варистор на 820 Вольт . Не понимаю какой от него толк , если применяются мосфеты с предельным напряжением сток-исток 500-600 Вольт . Кстати ЭПРА с варистором сгорел точно так же как и без него .

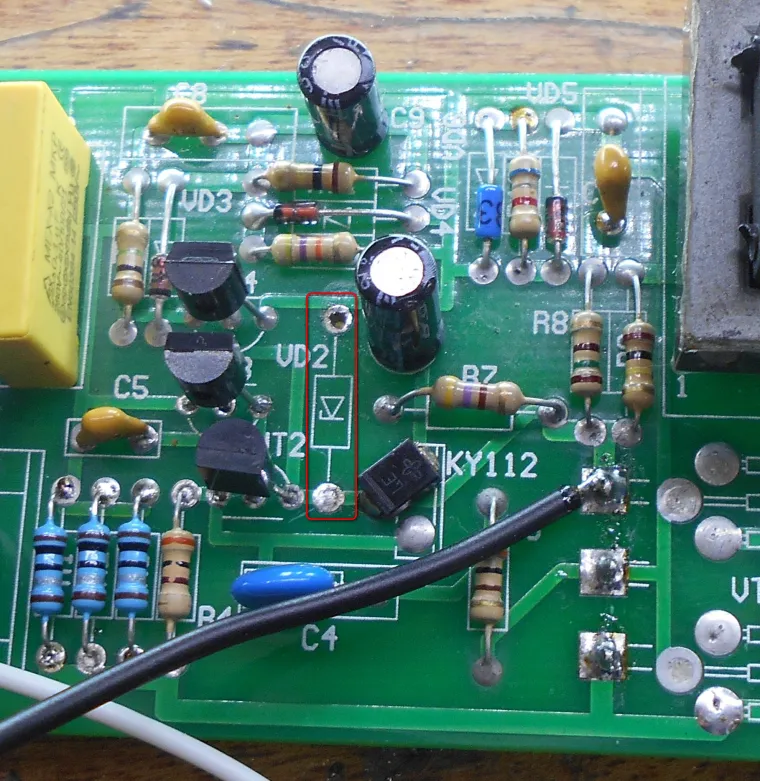

Для защиты затвора вместо сгоревшего стабилитрона VD2 15v поставил супрессор
И еще один момент . Лампа иногда зажигается уверенно , а иногда просто вспыхивают края с периодичностью 30 сек. Насколько я понял от емкости конденсатор C9 зависит время прогрева катодов при запуске .
@Андрей-Туманенко сказал :
Схемы нету, поэтому сложно предлагать какие-то доработки схемы... А почему вы так уверены, что мосфет пробивается из-за перенапряжения на затворе? или из-за перенапряжения на исток-сток? Вполне правдоподобным вариантом, как мне видится, является вариант перегрузки по току. И тут два варианта:
кратковременный импульсный ток, который моментально пробивает транзистор,
перегрузка по току, которая вызывает перегрев транзистора и его пробой (например, при работе схемы от пониженного напряжения)...
А если пробивается исток-сток, то и затвор тоже оказывается пробитым, из-за чего погибают цепи управления по затвору...
@Схемотехник сказал :
вот это меня всегда волнует больше всего. Как правило защиты от пониженного напряжения питания нет . Схему могу выслать , вопрос куда ? На форуме не хочу размещать , а то разработчик будет недоволен .
@Андрей-Туманенко сказал :
думаю, что не надо. И так понятно, что она на рассыпухе...
@Андрей-Туманенко сказал :
Все просто... Должен стоять полноценный ШИМ контроллер, у которого будут защиты по току и напряжению... Например контроллеры UC3842, UC3843, UC384, UC3845 (они различаются разным напряжением питания и разным максимальный коэффициентом заполнения). На их базе можно построить повышающий преобразователь, который будет стабилизировать выходное напряжение и уходить в защиту при превышении заданного тока...
Вообщем само устройство, должно быть более высокого уровня...
@Схемотехник сказал :
я так полагаю эти ЭПРА для транспорта самые недорогие на рынке светотехники.
@Андрей-Туманенко сказал :
Причина их широкого распространения ясна...
@Схемотехник в общем увеличил емкость конденсатора С9 с 10 до 22 µF. Теперь запуск стабильный . При входном напряжении 60 Вольт ЭПРА с лампой 36 Вт кушает 0,4 А при включении . После прогрева лампы 3-5 минут ток становится 0,6 А и повышается яркость . ЭПРА с теплым пуском. Если лампа не зажглась происходит перезапуск через 30-40 секунд. В общем на 4 транзисторах вполне себе рабочая схема .
