Ergolux 12 W . Почему погасла и почему мигает с выключателем с подсветкой ?

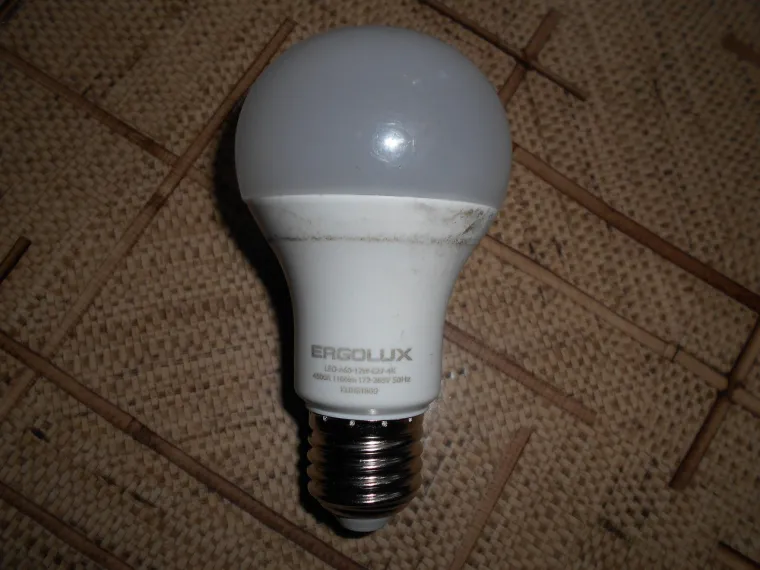

И так лампа Ergolux перестала радовать , точнее светить
разбираем

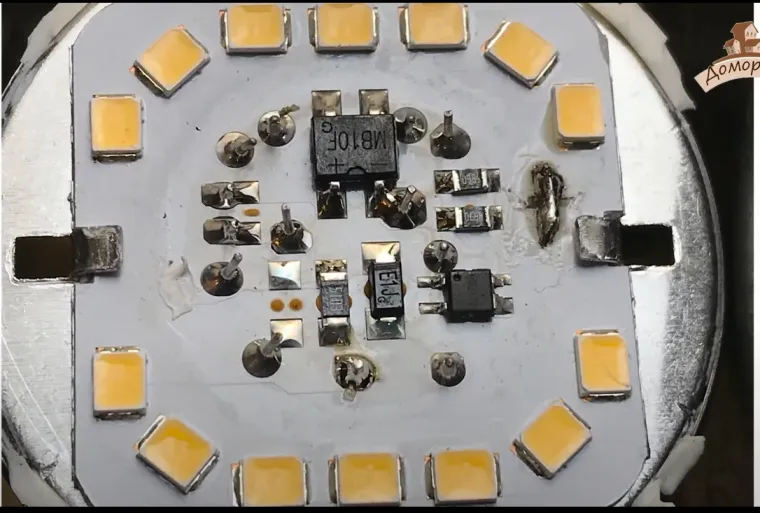

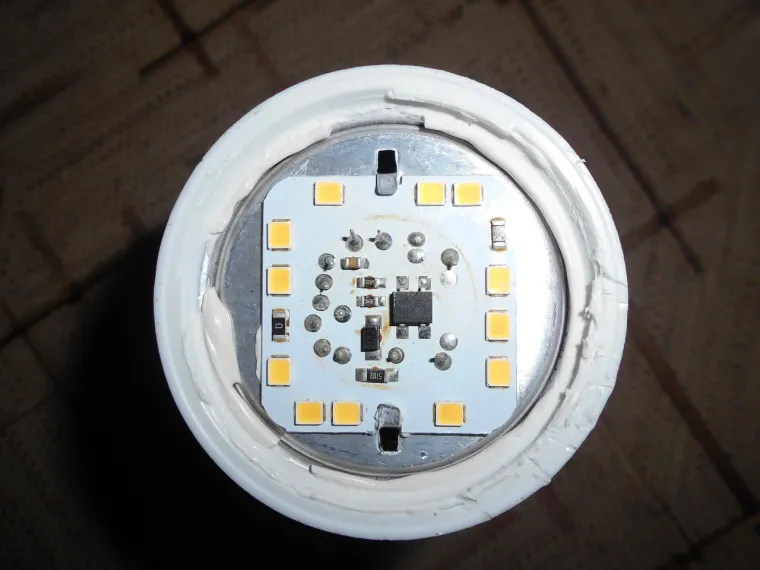

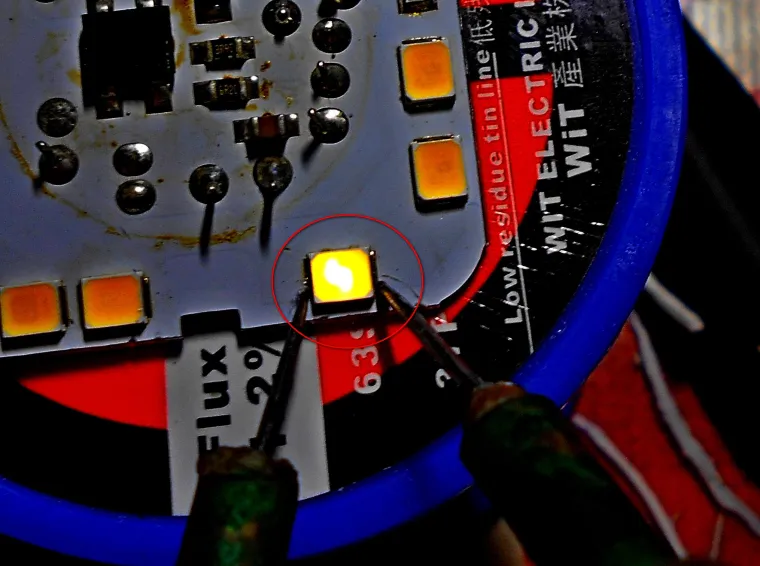

12 двухкристальных светодиодов на 6 Вольт каждый , импульсный драйвер , надежно приклеенный на герметик рассеиватель
Плата просто вставлена в стакан , наверно посчитали что этого достаточно для передачи тепла .

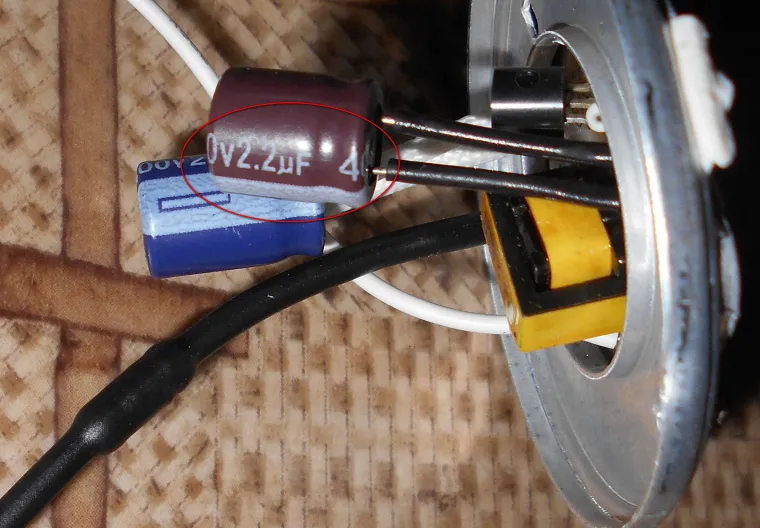

электролиты 2,2 мкф 400 Вольт

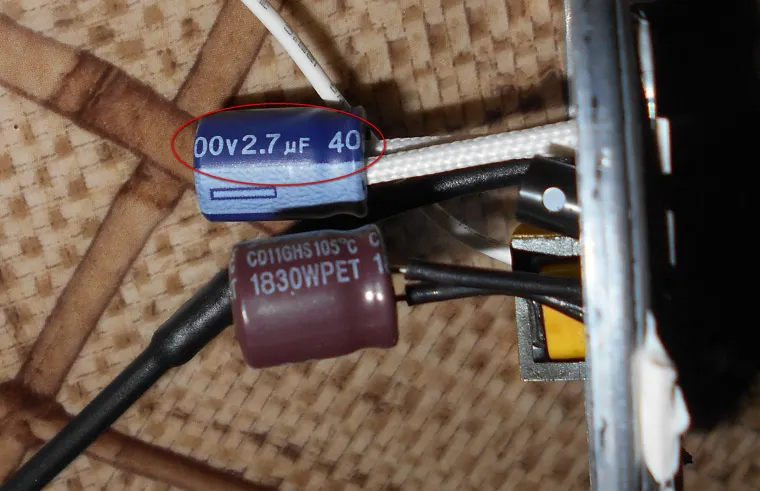

и 2,7 мкф 400 Вольт

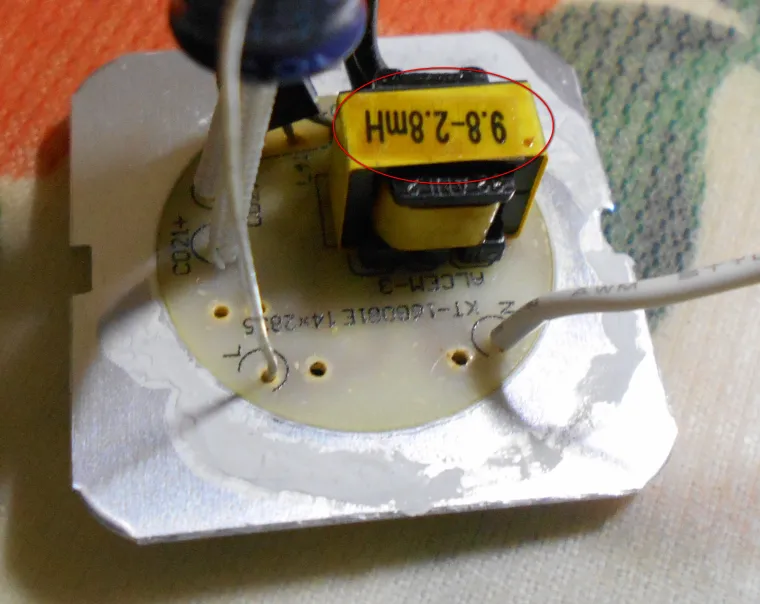

дроссель

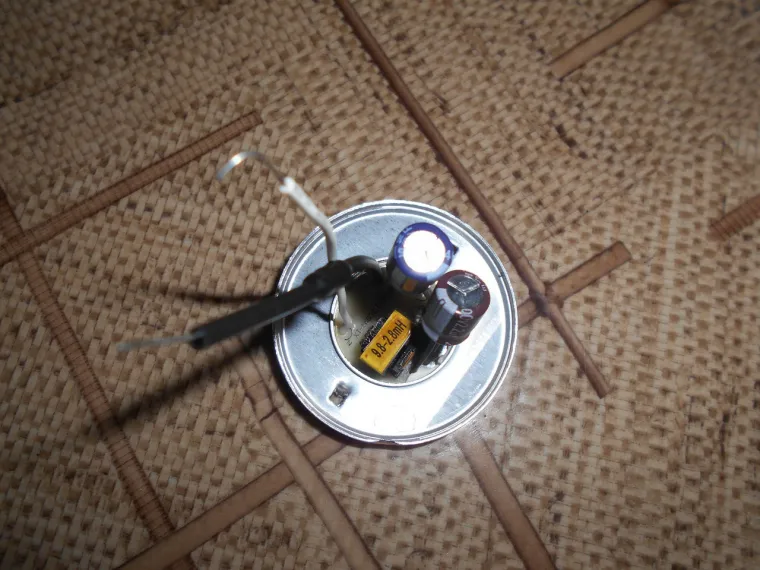

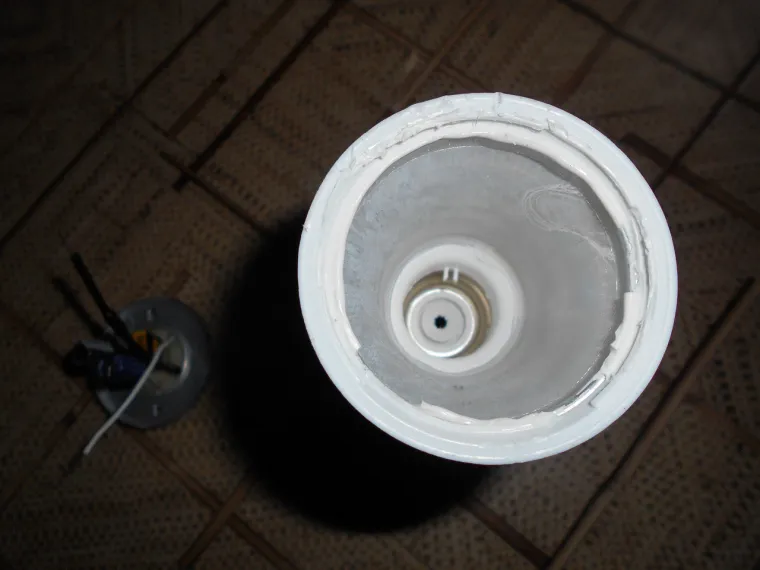

типовой корпус , с алюминиевым стаканом внутри
что же сгорело ? Резистор , он же предохранитель и один диод в диодном мостике . Меняю мост и резистор

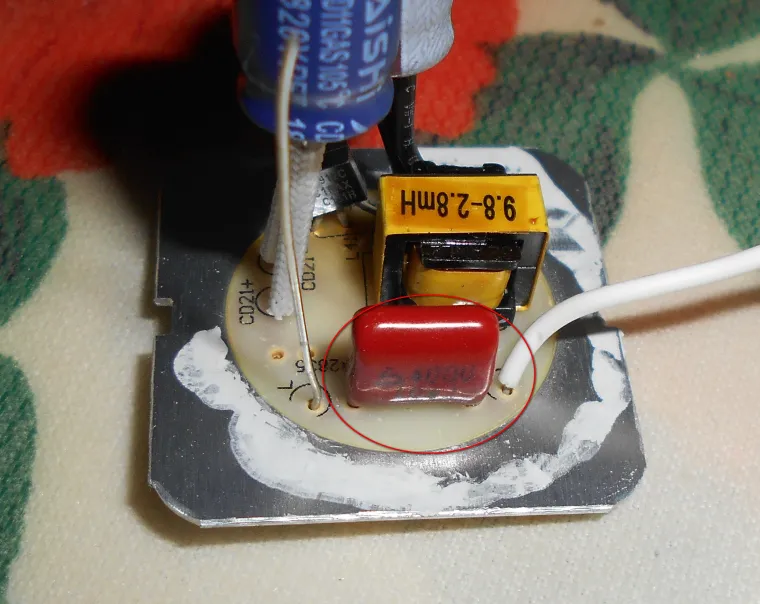

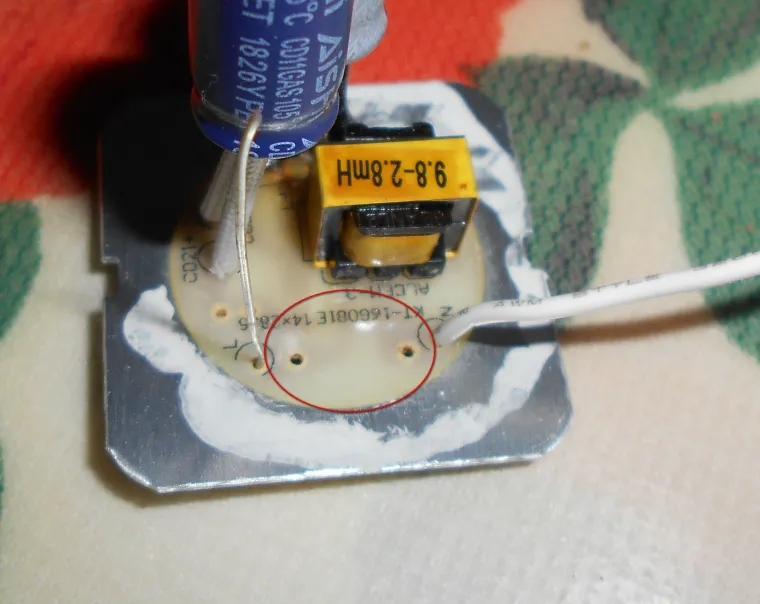

Включаю - работает ! Собираю в обратной последовательности на клей - герметик . Но еще добавляю конденсатор 100 нФ 400 Вольт . Изначально его нет , но место под него есть
именно он устанавливается для нормальной работы с выключателем с подсветкой
провод придется припаять к цоколю
ну вот собственно и все осталось приклеить рассеиватель , авось лампа еще поживет

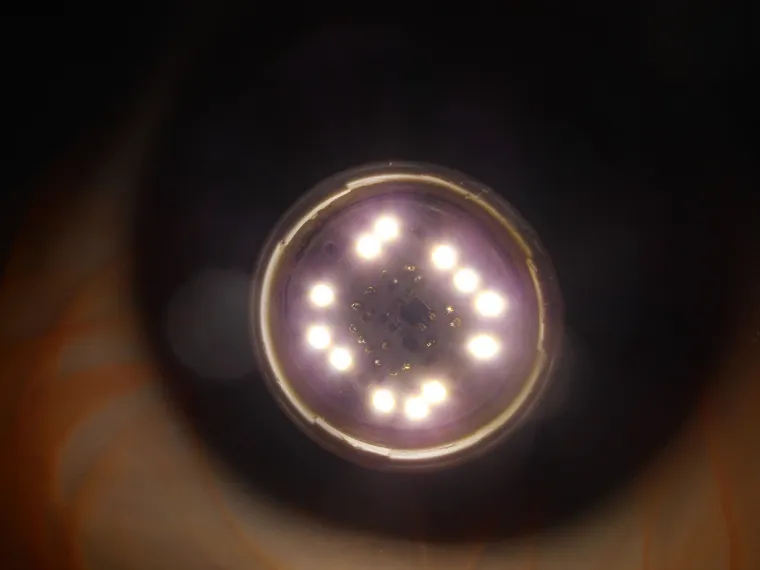

Напряжение на выходе драйвера 73,5 Вольт . Осталось измерить ток и посчитать реальную мощность лампы . Теперь с выключателем с подсветкой гаснет полностью и не мигает ! Сомнительная такая экономия на конденсаторах 100 нФ
Комментарии
12
Да не просто поживет, а поживет дольше чем было! Вы из шерпотреба сделали нормальную лампу!
@Андрей-Туманенко Это видимо уникальный случай, когда сгорел элемент блока питания, а не сами светодиоды. Видимо диодный мостик совсем на пределе работал? А может температура запредельная была для него? Эта лампочка, чем-то похожа на лампу другой фирмы, которую исследовал @Светотехника, а также @Схемотехник.
насколько я понимаю на одной и той же фабрике в Китае размещают заказы разные зарегистрированные торговые марки (бренды) . Оборудование и технология получается одинаковые. Именно поэтому некоторые лампы как под копирку при разборке , а стоить могут по разному в зависимости от раскрученности бренда. Посмотрите внимательно видео о светильнике Osram и там видно , что на драйвере какой то китайский бренд написан и их координаты в интернет. Собран от так же в Китае. Такое чувство, что кроме китайцев вообще никто и ничего делать не хочет. https://www.youtube.com/watch?v=22IynCktRU8&feature=emb_logo

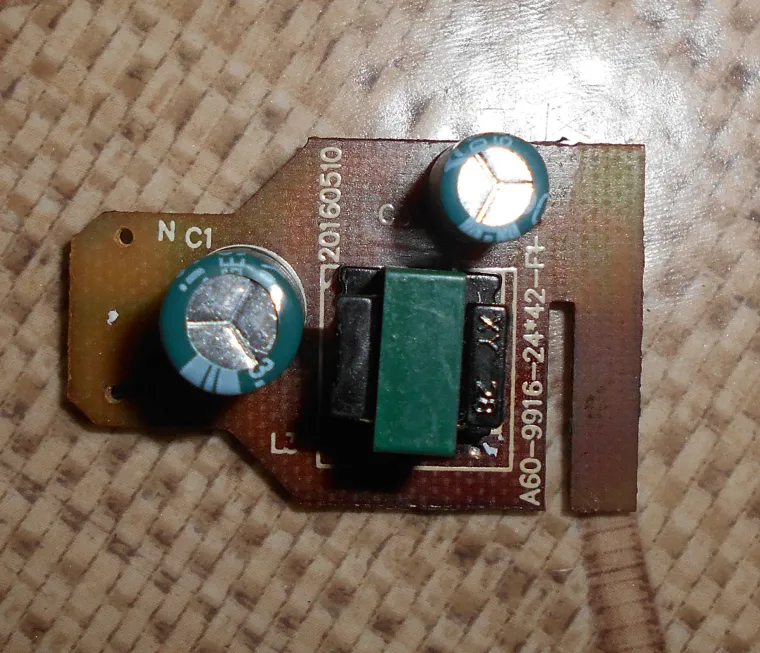

Тут сделали очень хитро ! Под светодиоды плата алюминиевая, а под драйвер стеклотекстолит. Насколько я понимаю это экономия цветного металла и нет смысла греть теплом от светодиодов элементы драйвера через общую алюминиевую плату. Более того если приличный нагрев и длительное время, то стеклотекстолит сначала темнеет , а потом постепенно даже прогорает. Тут все желтенькое красивенькое , да и лампа свежая вроде 2018 года на маркировке. Странно конечно, но в мостике всего один диод пробитый и после него (из за него ) сгорел входной резистор. Вот например потемневшая плата драйвера 2016 года
@Андрей-Туманенко сказал :
Отчего могли сгореть предохранитель и диод моста ? От пусковых токов? Помог бы термистор в драйвере этой12 ваттной лампы , если бы еще и он стоял последовательно с сопротивлением-предохранителем?
Вообще то так бывает , что в диодном мостике один из диодов "уходит в КЗ" . Происходит , если обратное напряжение превышено в сравнении с номинальным. Если учесть , что всего один диод в КЗ, то возможно просто брак . А дальше завышенный ток и сгорает входной резистор , он же предохранитель. Были случаи когда в телевизорах при забросе "уходил в КЗ" варистор и сгорал предохранитель . Дальше выяснялось что и ШИМ контроллер (всевозможные микросхемы типа STR и пр.) тоже пострадал и его нужно тоже менять.В общем не всегда варистор спасает от забросов блоки питания. И если в телевизоре имеет смысл их устанавливать , то в лампочку наверно нет . Она не стоит таких денег , чтоб сильно на все это "заморачиваться" производителю. И еще один момент варисторы еще ставили в бытовую технику для того , чтобы было легко доказать факт "заброса" , а это не гарантийный случай ! Гарантия всегда давалась на нормальные условия эксплуатации бытовой техники когда в сети 220-230 Вольт , а не 300 и более. При клиенте открывали телевизор и если "разнесло" варистор , то ремонт автоматически становился платным .
@Slava кстати вместо конденсатора 100 нФ можно было и варистор поставить . Тогда появилась бы защита от забросов, но лампа перестанет гаснуть полностью с выключателем с подсветкой. И еще в лампе все настолько "жидкое", что второй раз ее ремонтировать просто нереально . Обычно , если получается восстановить , то хорошо ! Если опять сгорит , то становится донором на запчасти

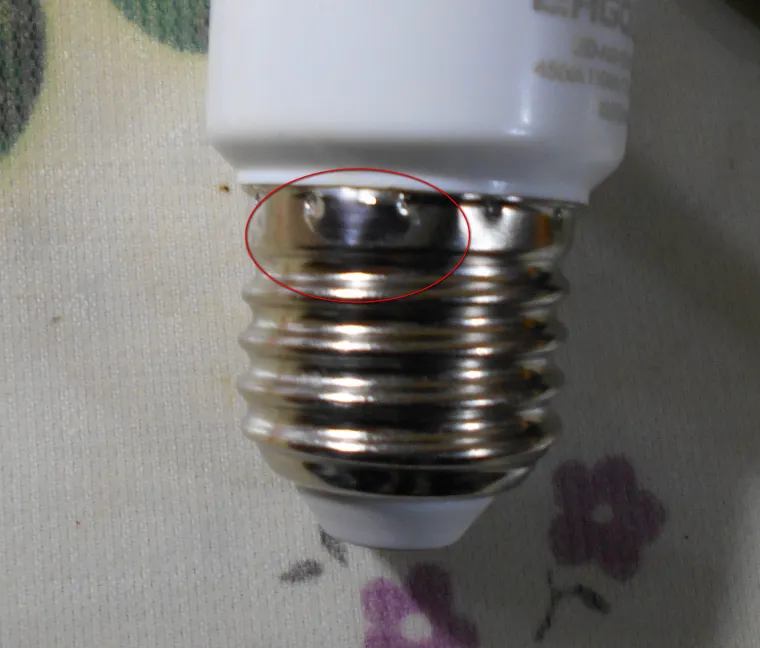

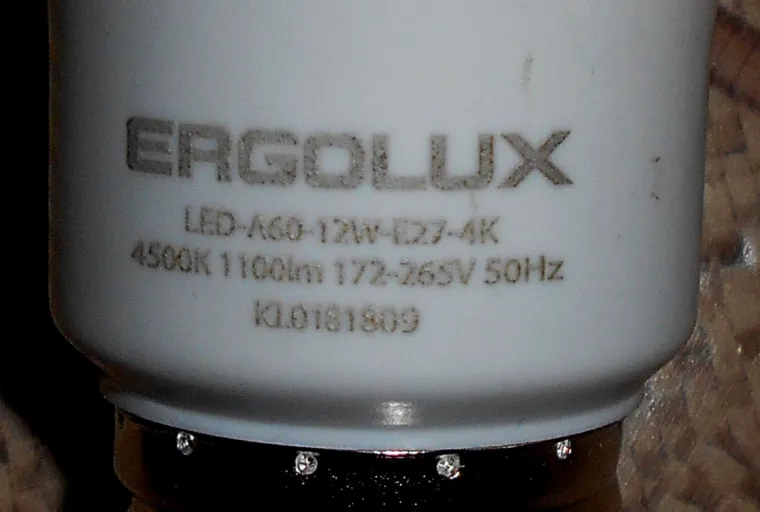

Я тоже ведь разбирал ERGOLUX 12W и внутри там была совсем другая начинка:)

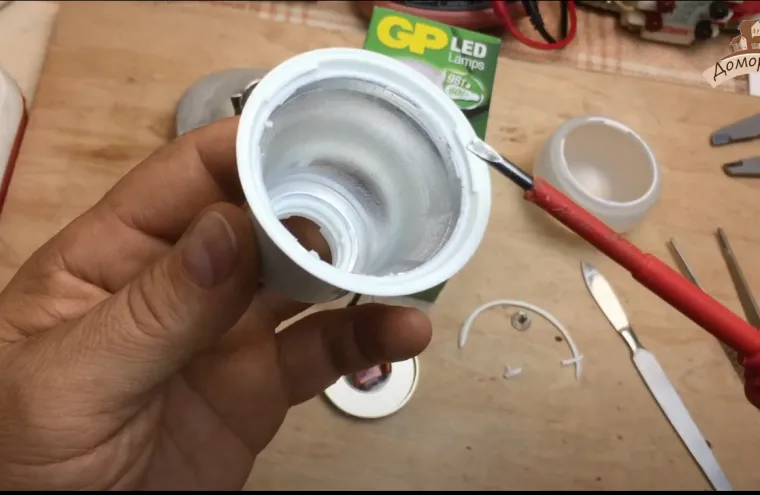

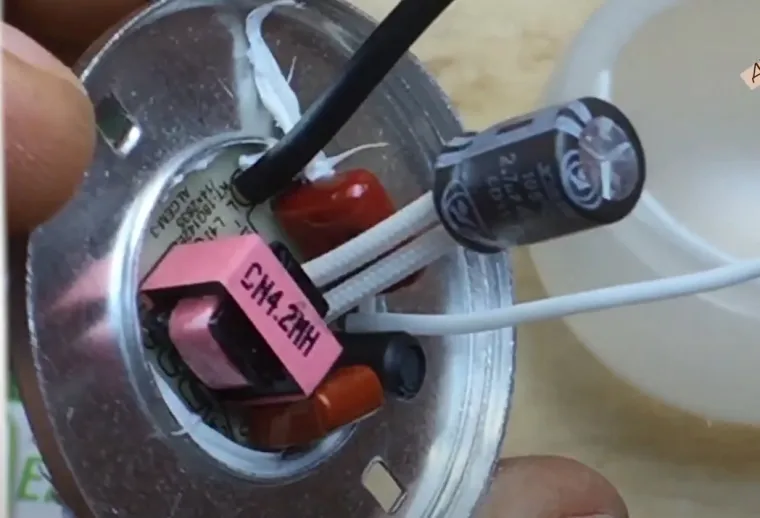

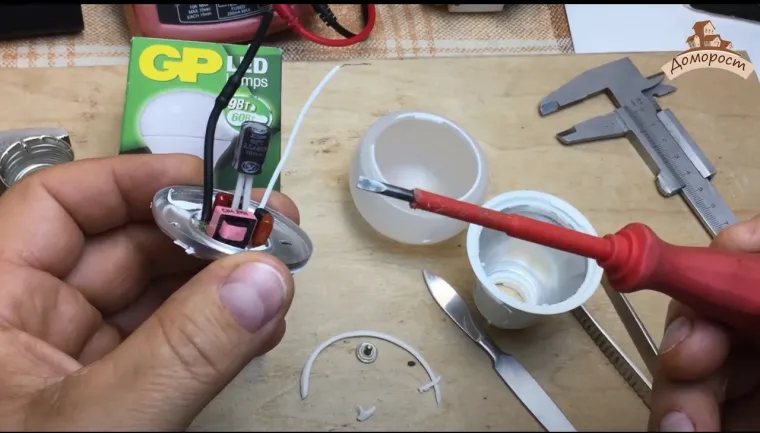

технология изготовления идентичная , тогда почему GP значительно дороже ?
@Андрей-Туманенко это тот самый маркетинговый обман, засчет накрученности бренда....

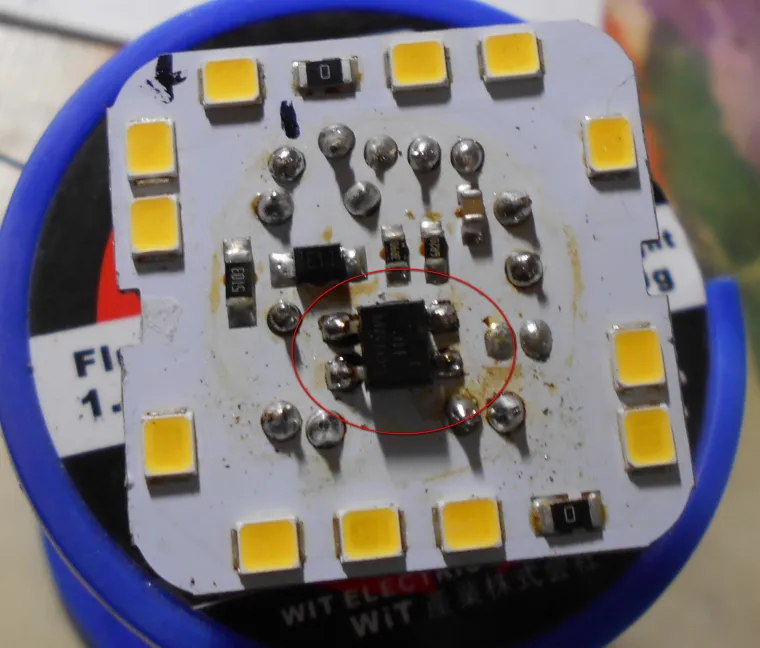

@Андрей-Туманенко Аналогичная по конструкции лампа была у меня на обзоре. Та что в обзоре была на 13Вт и жутко грелась....
А вот фирме GP хватило ума снизить мощность до 9Вт, тем самым снизив нагрев и увеличив срок службы, но при этом и ценю поднять. Ребята соображают...
https://domorost.ru/topic/2327/%D0%B0%D0%BD%D0%B0%D0%BB%D0%B8%D0%B7-%D1%80%D0%B0%D0%B1%D0%BE%D1%82%D1%8B-%D1%81%D0%B2%D0%B5%D1%82%D0%BE%D0%B4%D0%B8%D0%BE%D0%B4%D0%BD%D0%BE%D0%B9-%D0%BB%D0%B0%D0%BC%D0%BF%D1%8B-%D0%BC%D0%BE%D1%89%D0%BD%D0%BE%D1%81%D1%82%D1%8C%D1%8E-13%D0%B2%D1%82
@Схемотехник не соображают а заказывают у китайцев:) эта версия и форма лампы есть на 5-7-9-12-15 вт.
