Филаментная лампа Philips 4W . Особенности схемотехники .

Всем здравствуйте . Сегодня мы разберем филаментную лампу Philips , с заявленной мощностью 4 Вт . Лампа - аналог лампы накаливания 60 Вт.

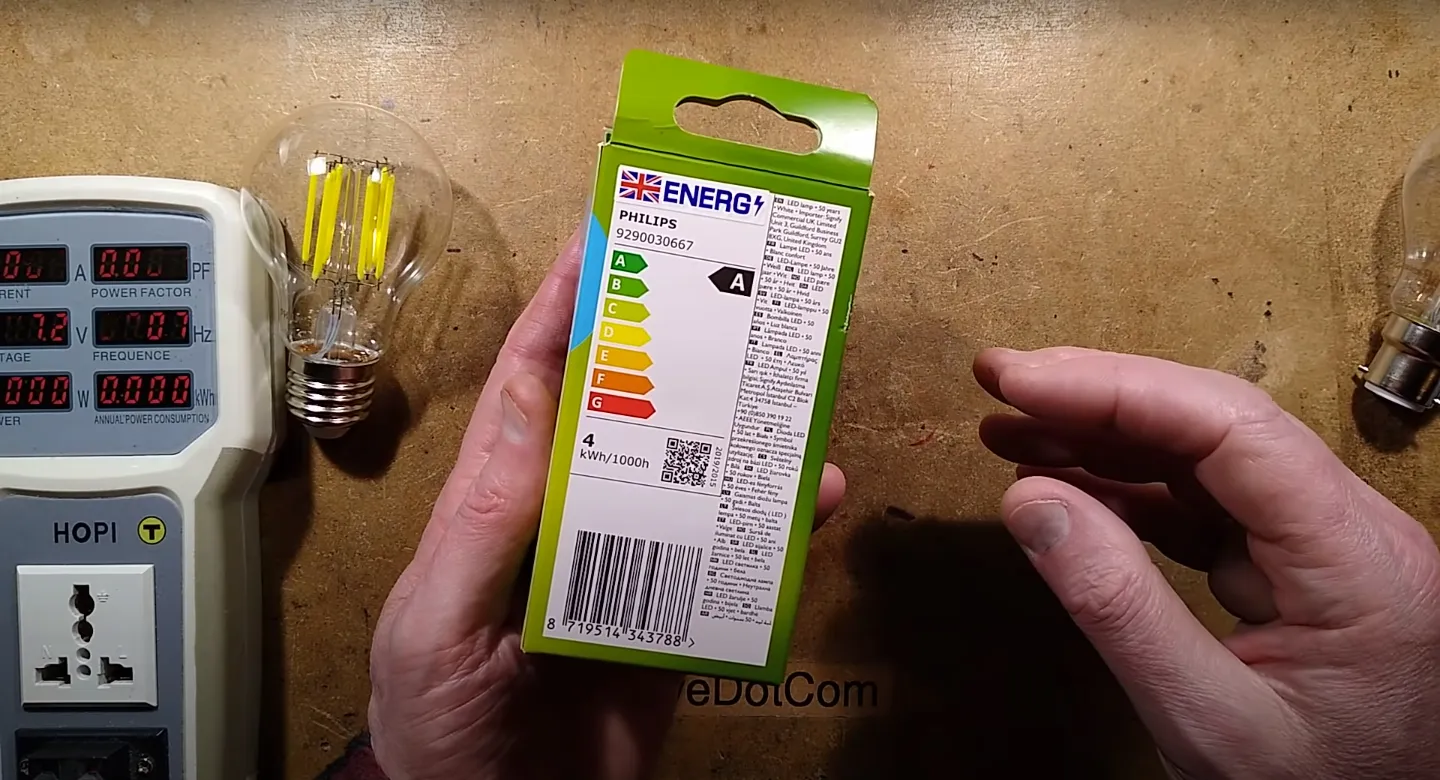

На упаковке присутствует вся необходимая информация.

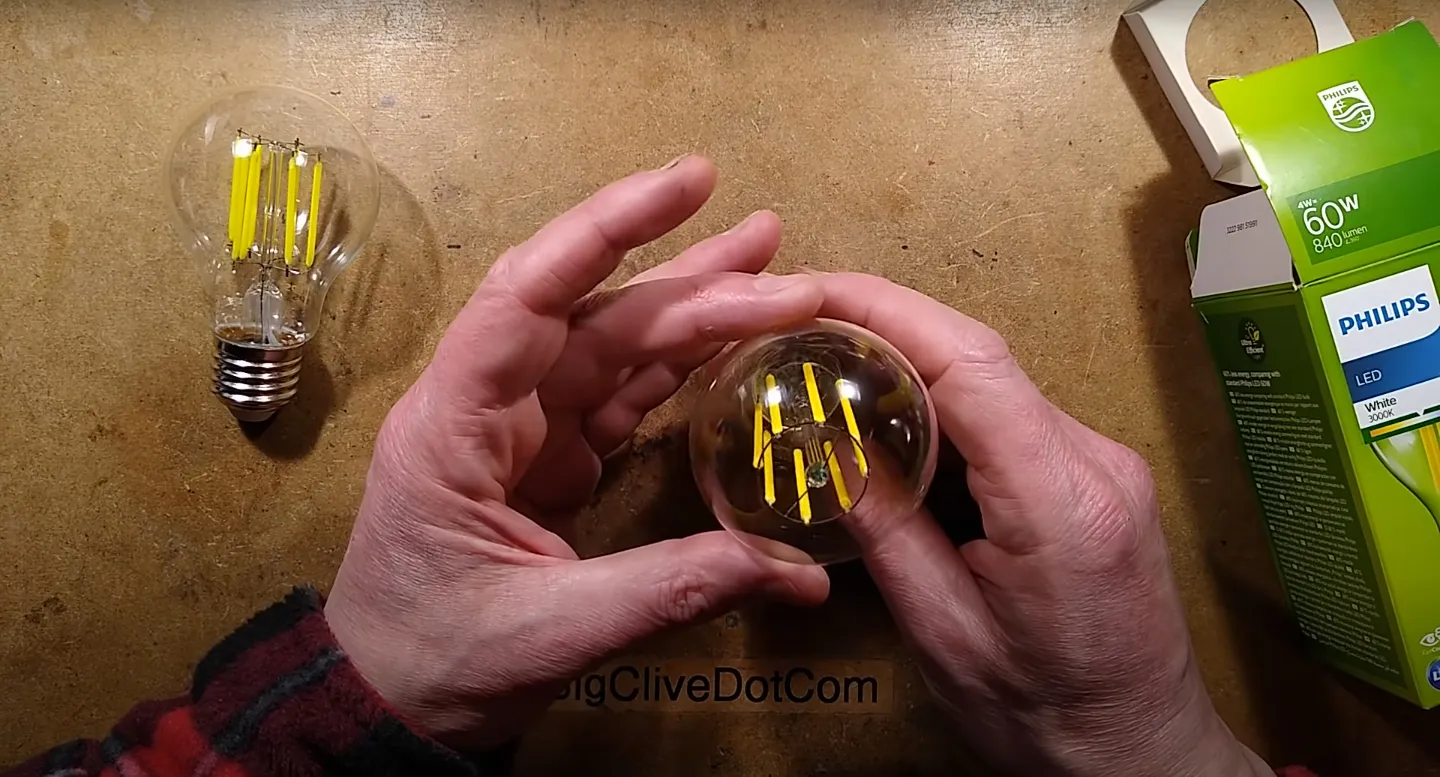

Мы видим 8 нитей .

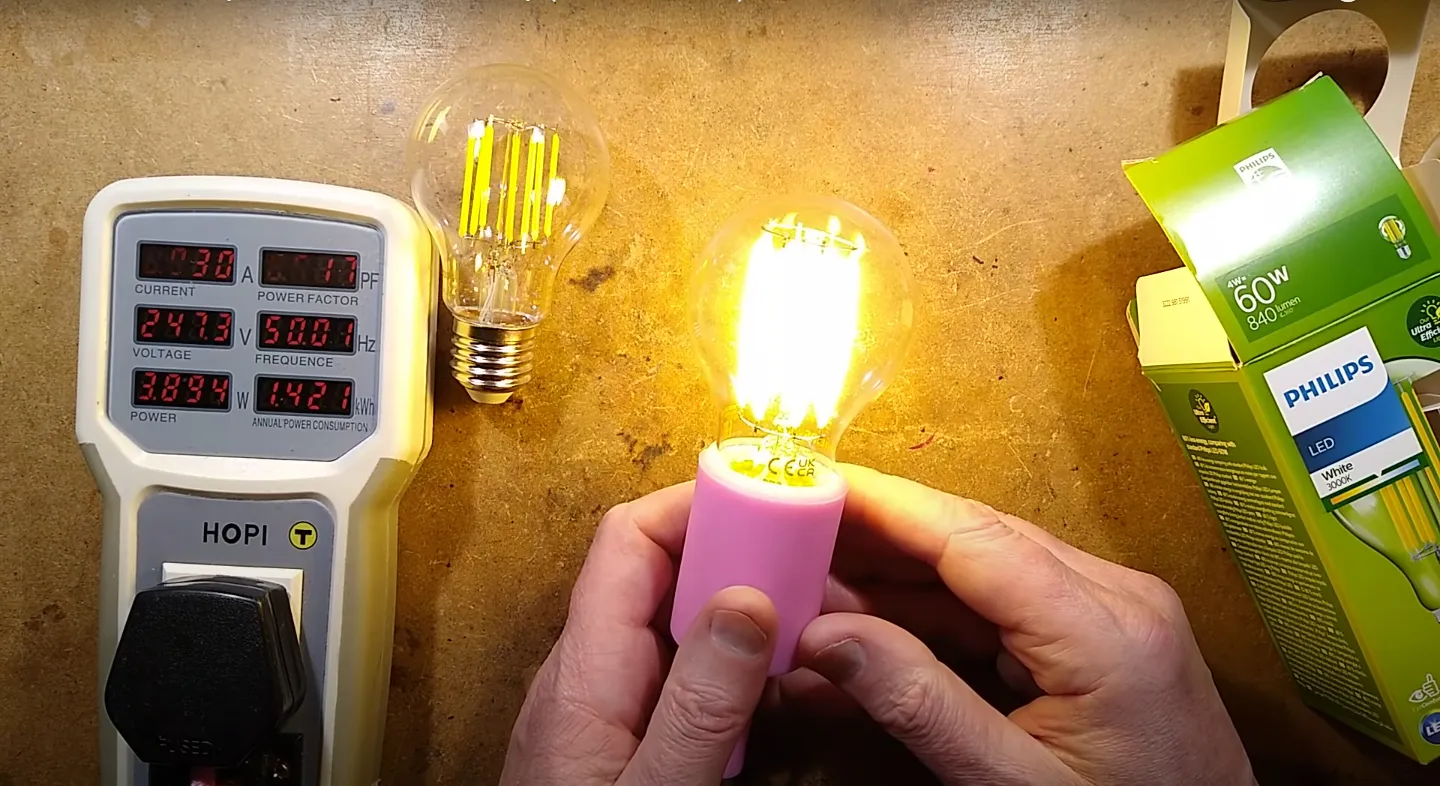

Интересно какой свет выдает лампа . Комфортный желтый 3000 К . Световой поток 840 Лм . Очень эффективная лампа .

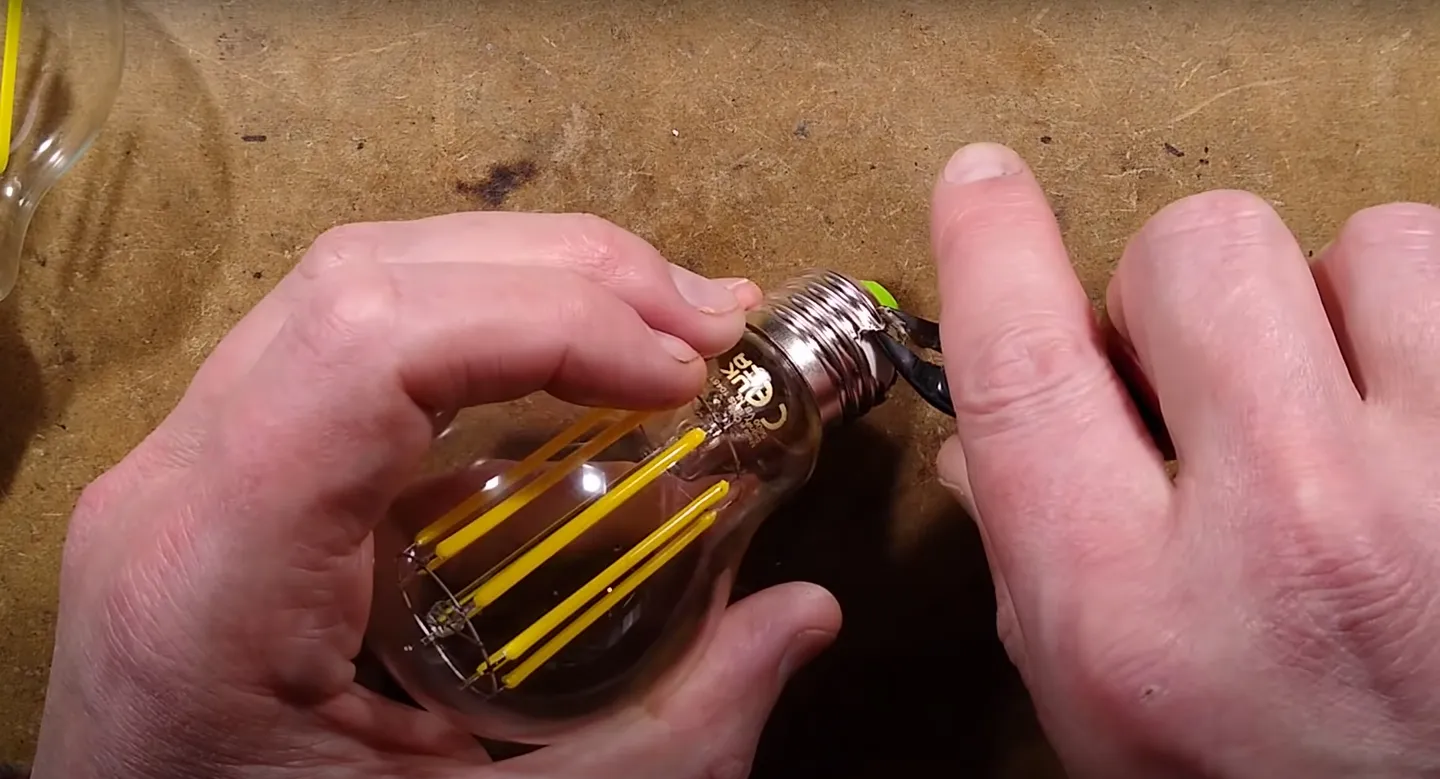

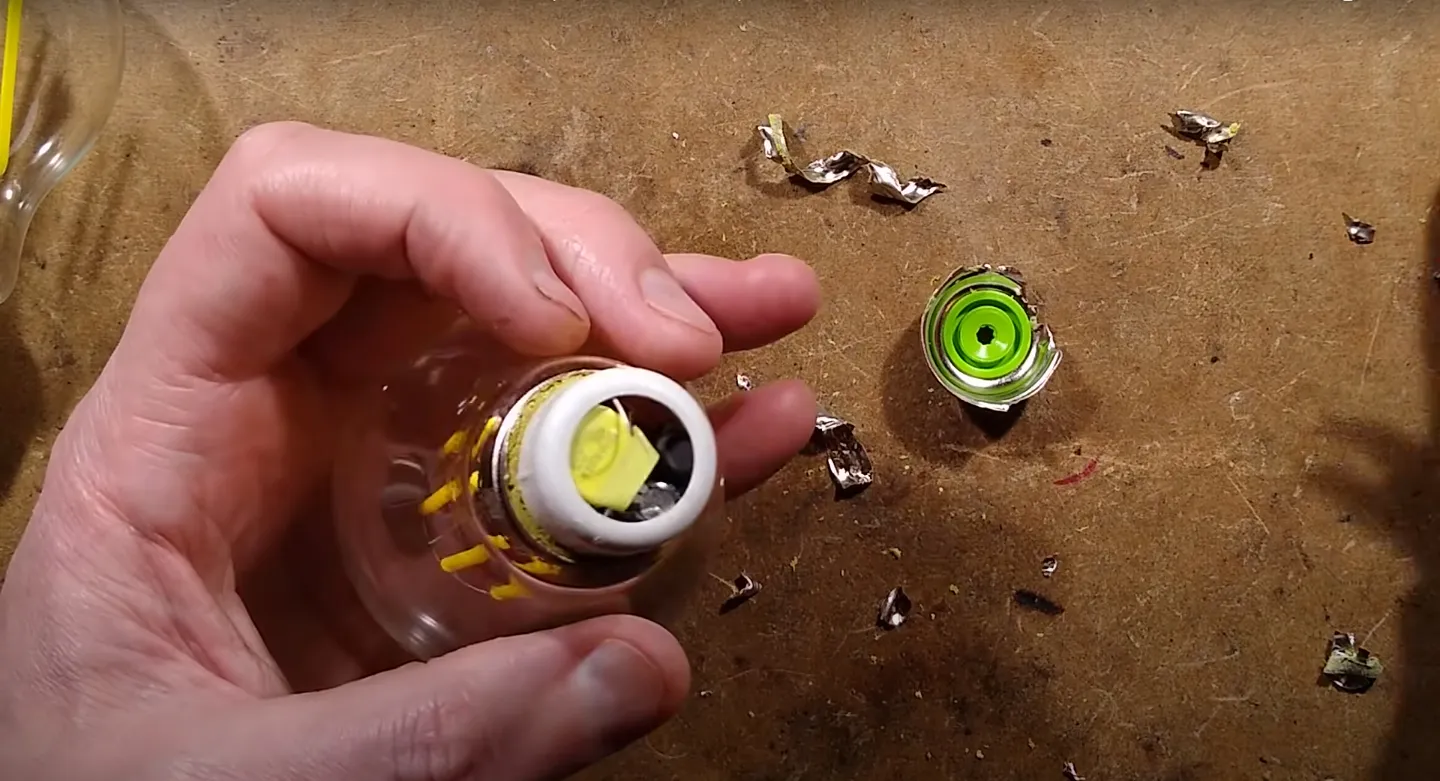

И так приступим . Мне нужны мои любимые бокорезы для обратной инженерии.

Какие мелкие кусочки .

Теперь разберемся какой же в лампе драйвер . Импульсный драйвер . Круто !

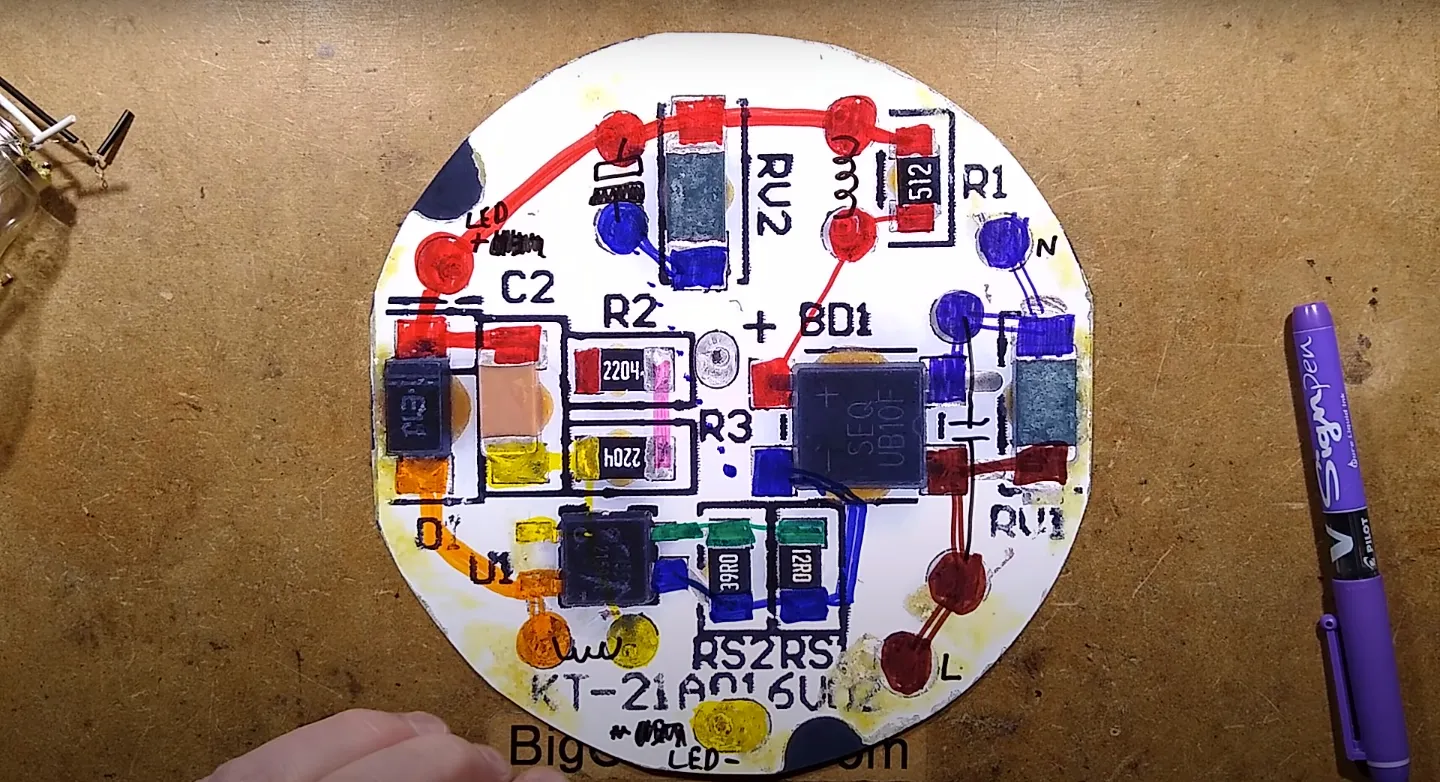

Чтобы понять схему срисую ее с печатной платы .

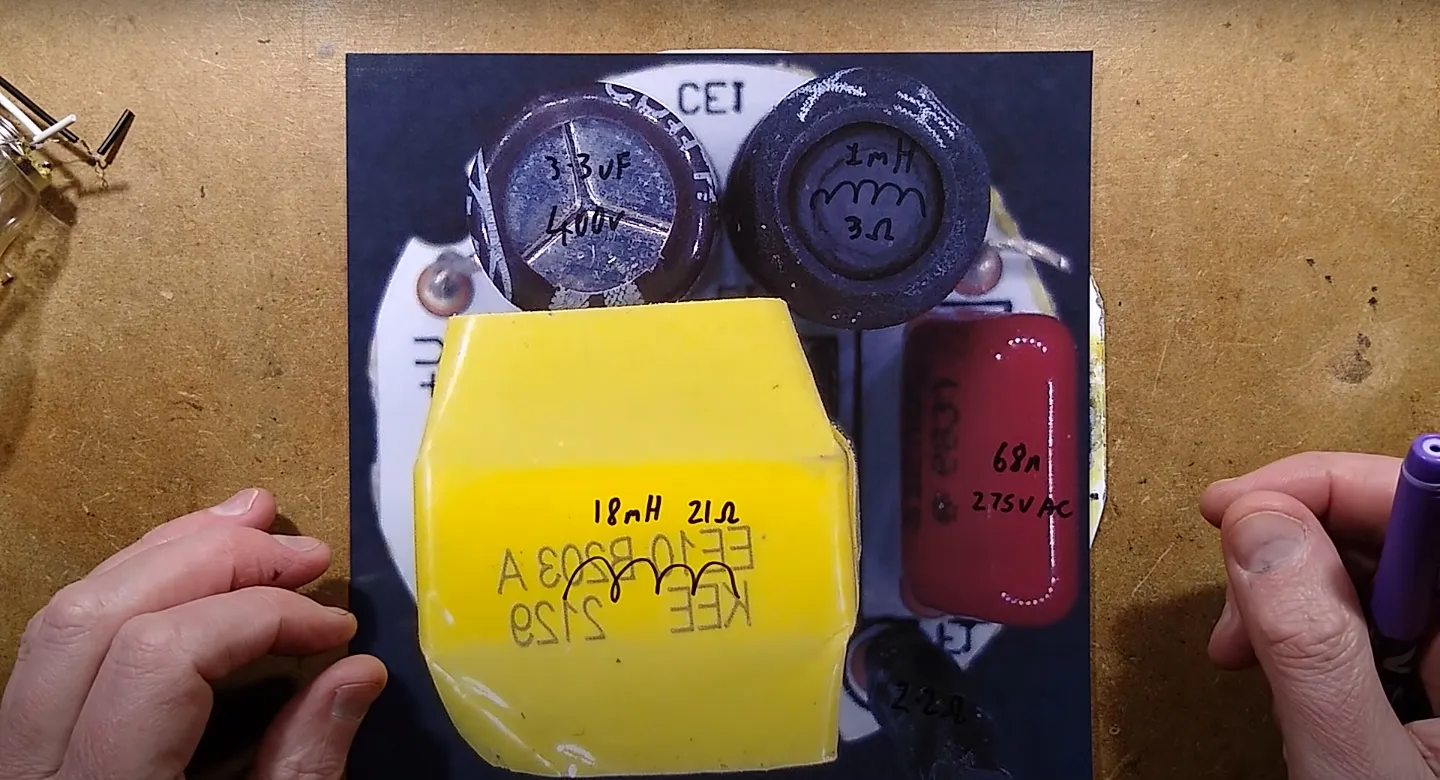

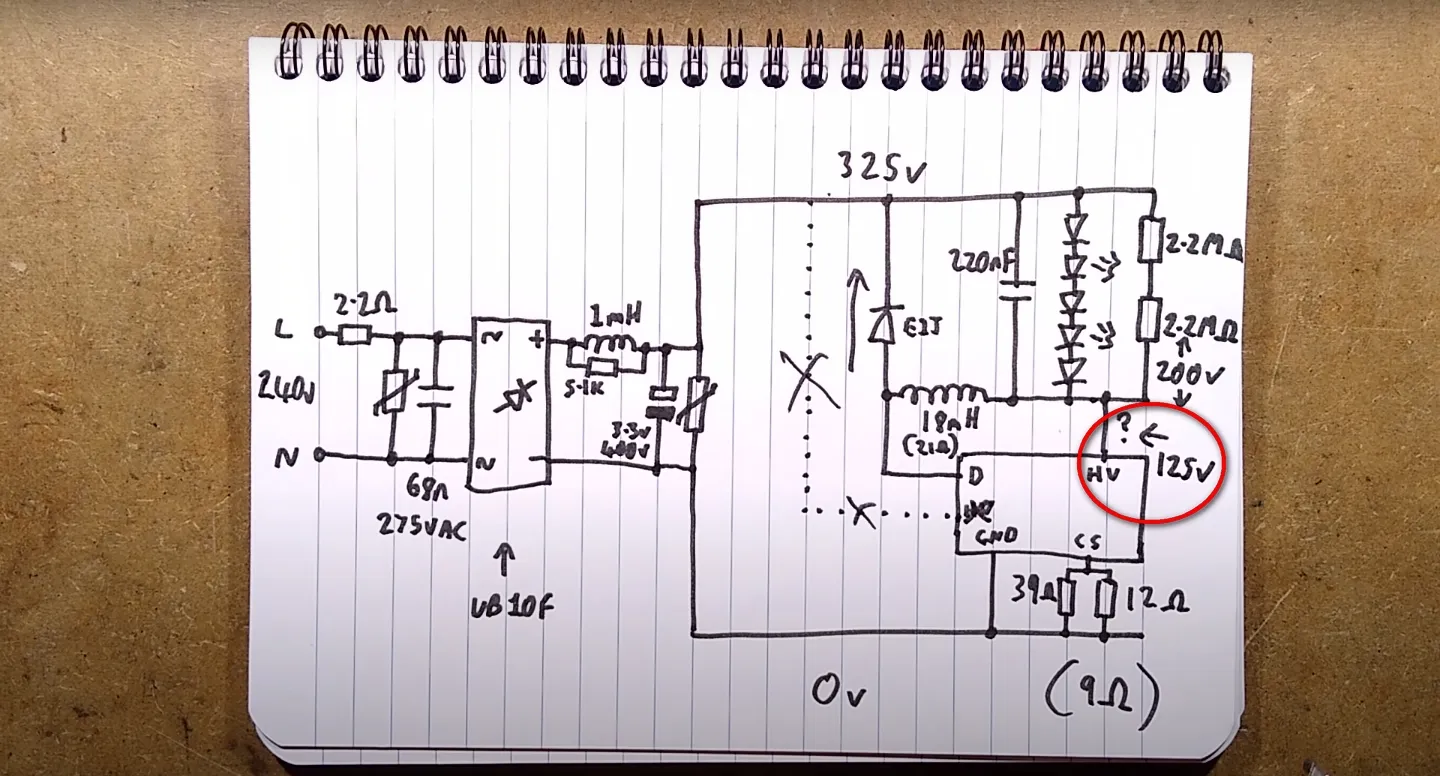

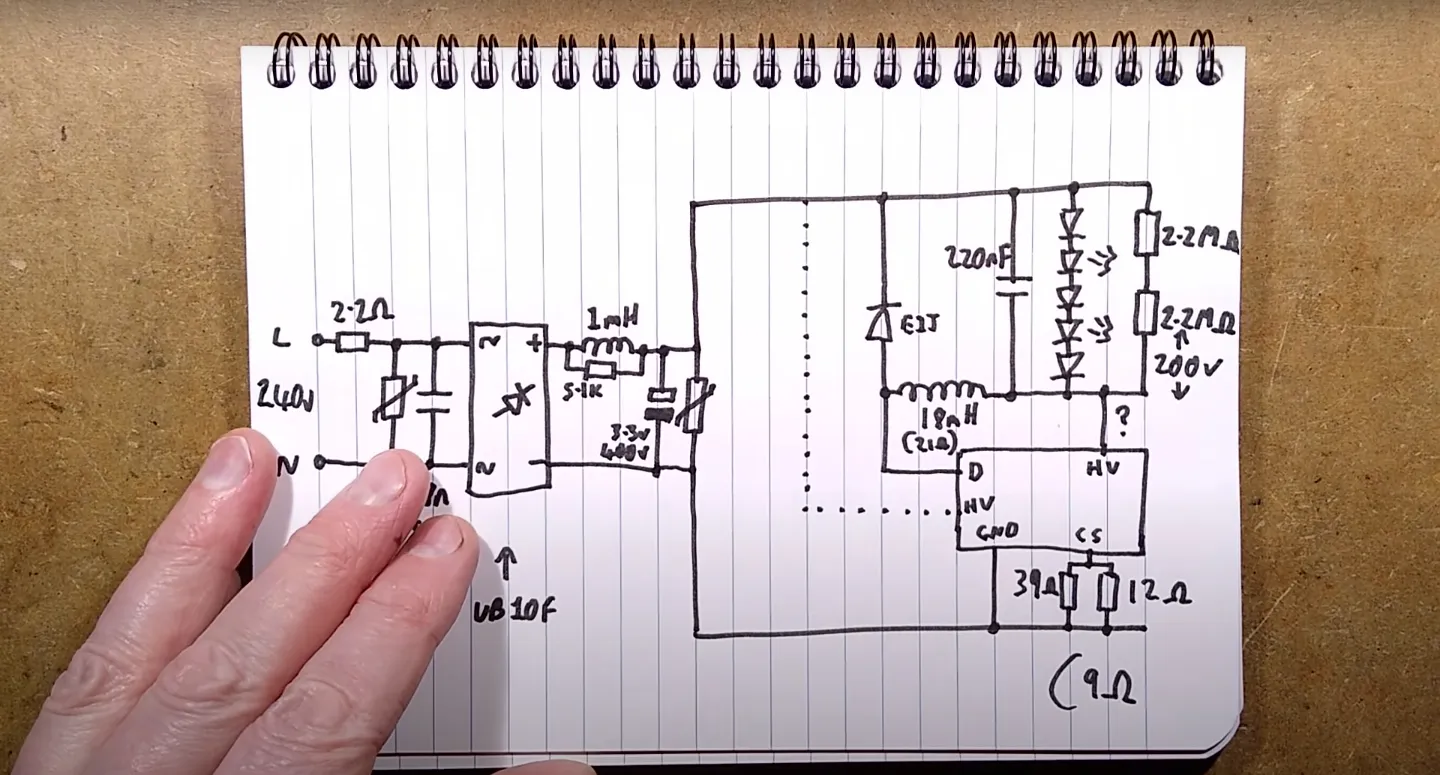

Вот что у нас получилось . Ничего не сэкономлено . Есть два варистора для защиты электроники от скачков напряжения в сети . В схеме присутствует дроссель ЭМС .

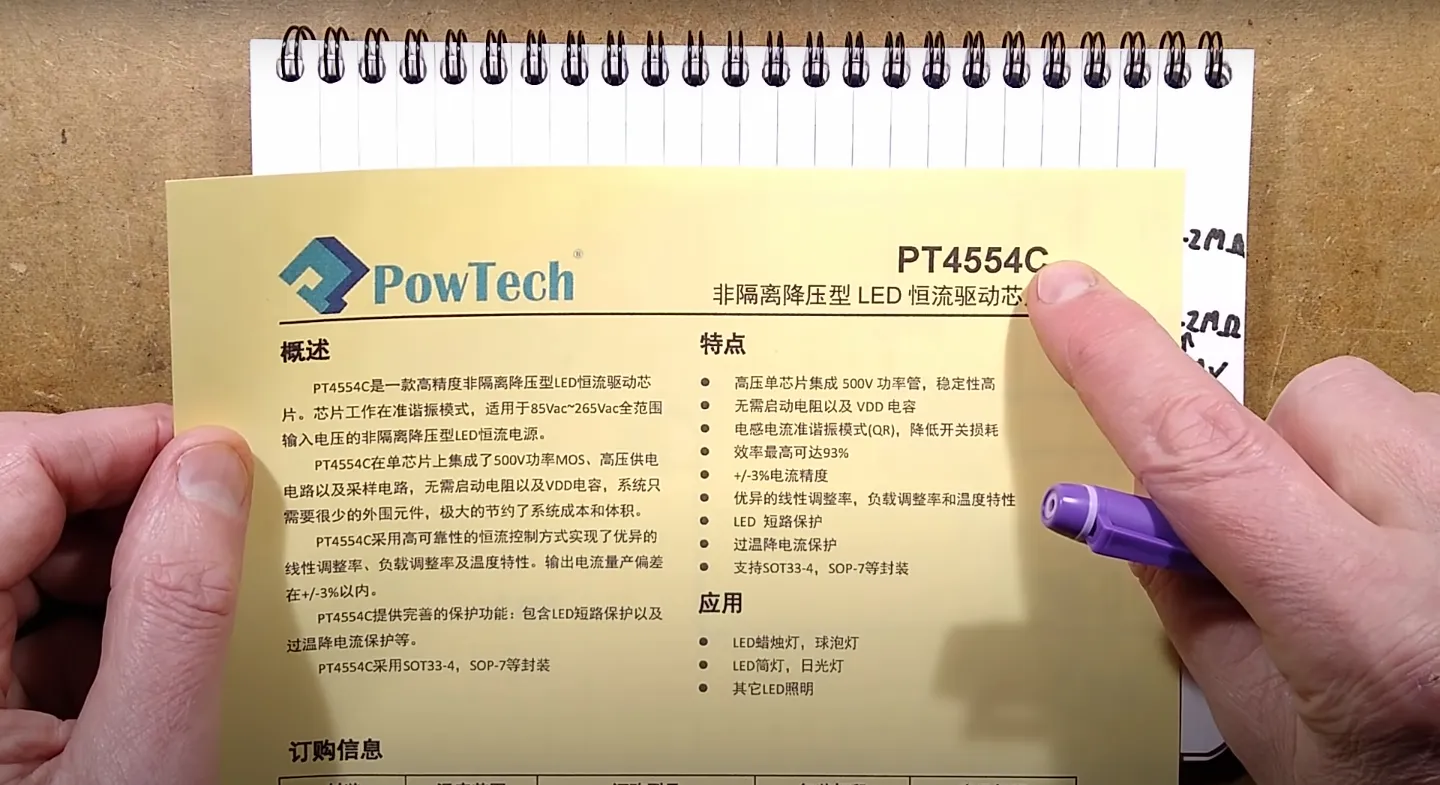

Для стабилизации тока в цепи светодиодов инженеры применили микросхему PT4554C.

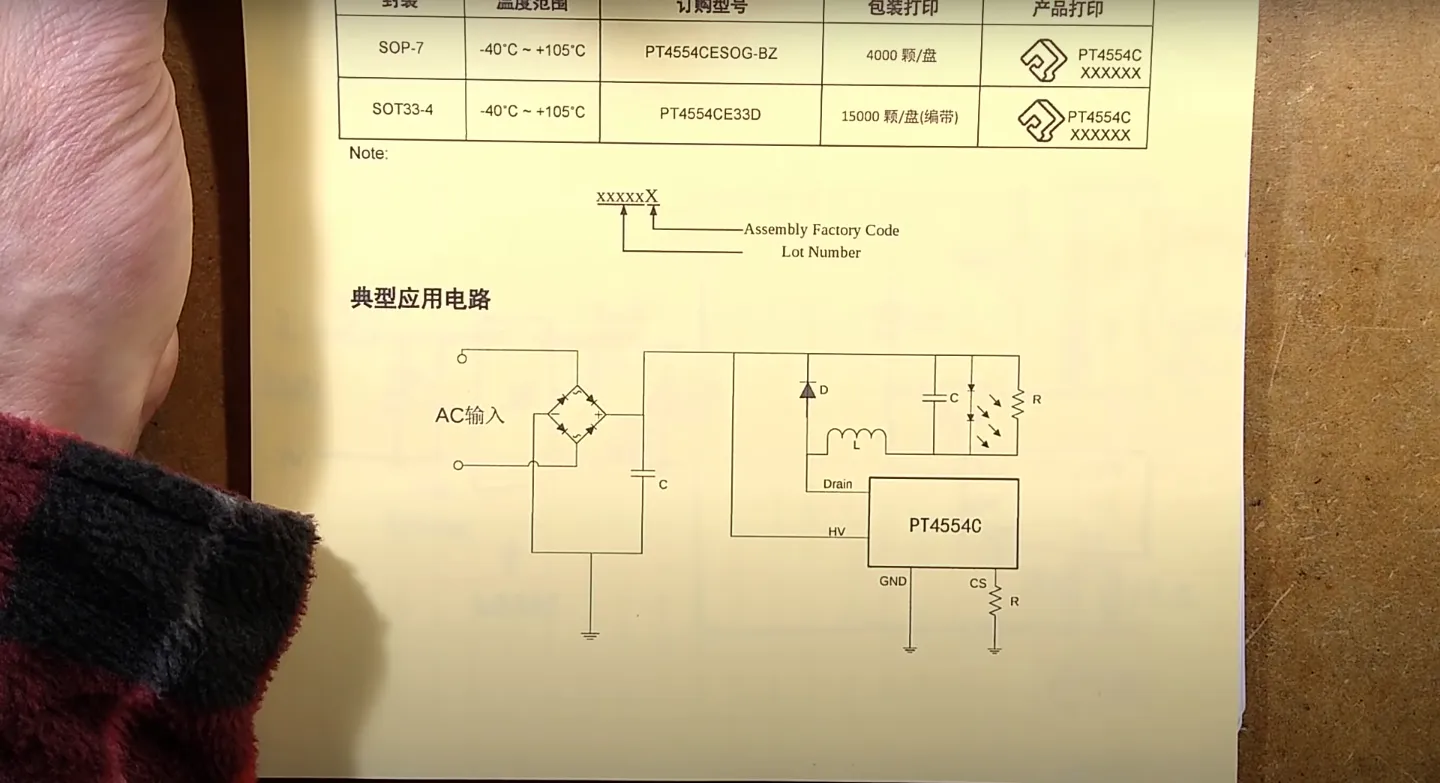

Типовая схема подключения выглядит так. Напряжения питания микросхемы подается на вывод HV сразу с диодного моста.

Но инженеры Philips изменили схему и подали напряжение питание микросхемы через светодиоды. Полагаю тем самым повысили надежность драйвера.

Подробности разбора лампы на канале :

Как Вам лампа и почему она продается только в Дубае ?

Доморост — независимая платформа, где эксперты тестируют светодиодные лампы и составляют коллективные рейтинги. Вместе мы получаем объективную картину - какая лампа будет служить долго и надежно, а какая может навредить вашему здоровью

Ознакомиться с рейтингом
Комментарии11
около 2 месяцев назад

Пока не дочитал полностью и не увидел видео, подумал что это вы начали так платы рисовать

около 2 месяцев назад

Интересно какой свет выдает лампа . Комфортный желтый 3000 К .

Ах!!! Приятный желтый свет! Который ассоциируется с солнцем, теплом, энергией, жизнью!!

Импульсный драйвер . Круто !

Действительно! Круто!

Ничего не сэкономлено . Есть два варистора для защиты электроники от скачков напряжения в сети . В схеме присутствует дроссель ЭМС .

Ну вот видите! Значит, когда "надо" - никакой экономии нету!

Напряжения питания микросхемы подается на вывод HV сразу с диодного моста.

Да, любопытно, что напрямую подается, даже никакого балластного резистора не требуется...

Полагаю тем самым повысили надежность драйвера.

Как это отразилось на надежности - неизвестно. Но то что они понизили напряжение на выводе HV - это точно (напряжение на выходе моста, минус общее падение на диодах).

Как Вам лампа и почему она продается только в Дубае ?

Хорошая лампа! Ничего плохого и не скажешь!

А продается там, может дело в логистике или каких-то требованиях (сертификатах). А еще какие могут быть варианты?
