Фотон 9Вт Е14 4000К - обзор и тестирование светодиодной лампы

Свечка 9 ватт за 99 рублей. Давно у нас не было лампочек с цоколем Е14. Расскажу про эту лампу всё, и сама она честнопокажет, что в ней хорошо, а что плохо.

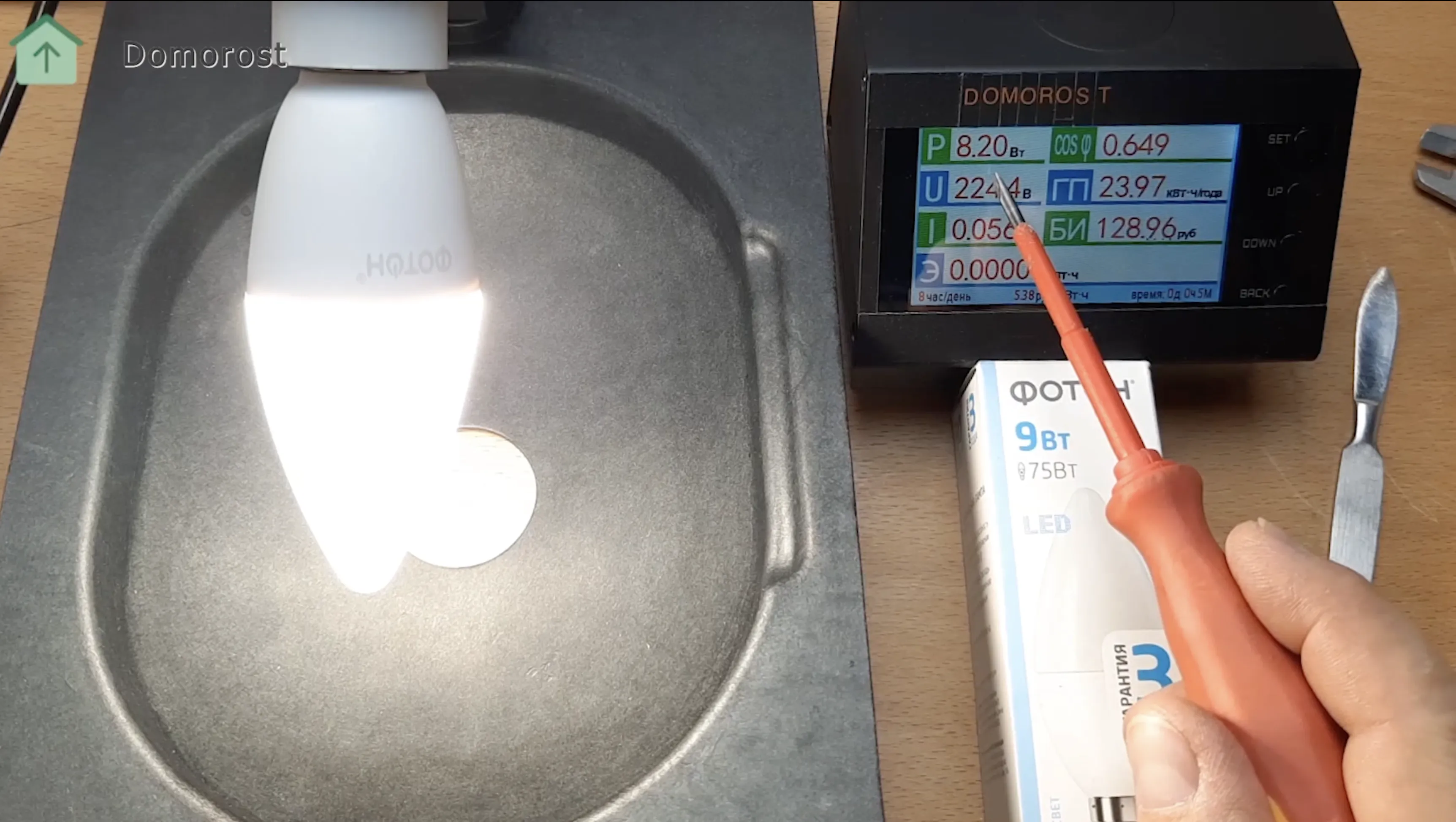

В сети привычные 220 вольт. При первом включении 8,2 ватта. Коэффициент мощности 0,64.

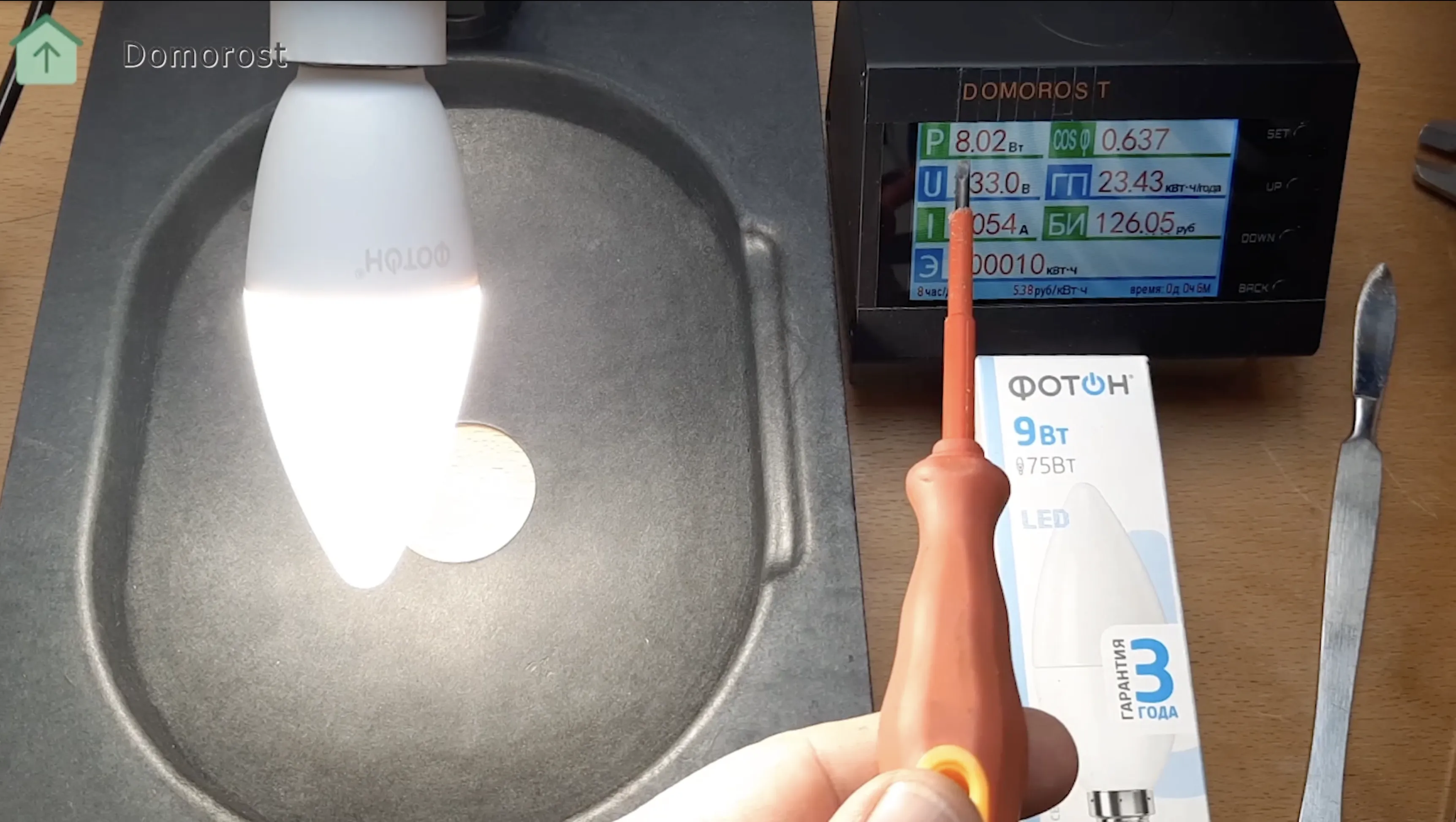

При напряжении 230 Вольт на входе - мощность 8 ватт.

Расходы за год у этой лампы 124 рубля при работе лампы 8 часов в день и при тарифе 5.38 рублей за киловатт.

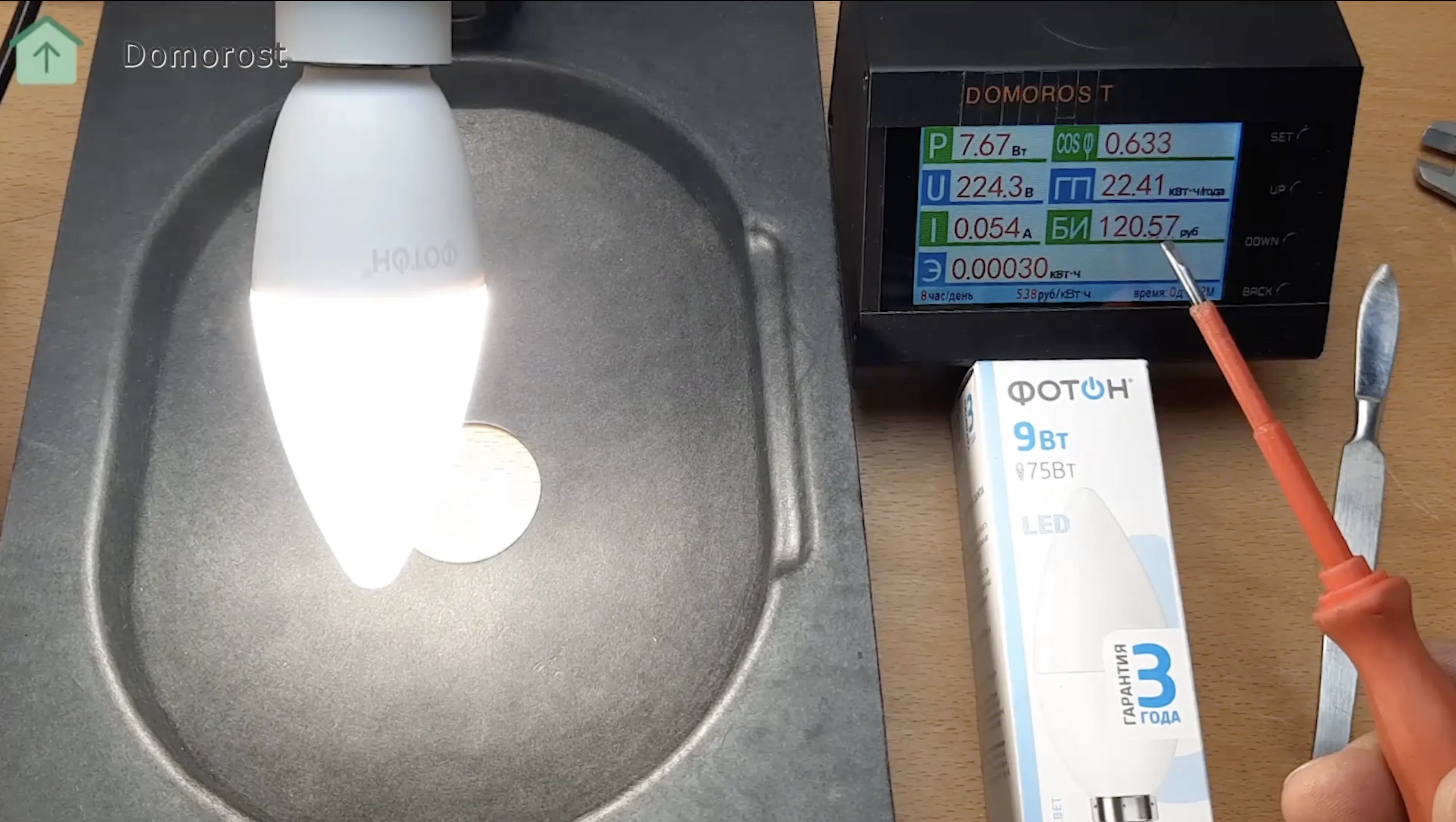

Прошло 15 минут. Мощность лампы снизилась до 7,6 Вт. То есть приблизительно на 15% реальная мощность меньше заявленной на упаковке.

Результат не сказать, что плохой, но и не сказать, что прям очень хороший.

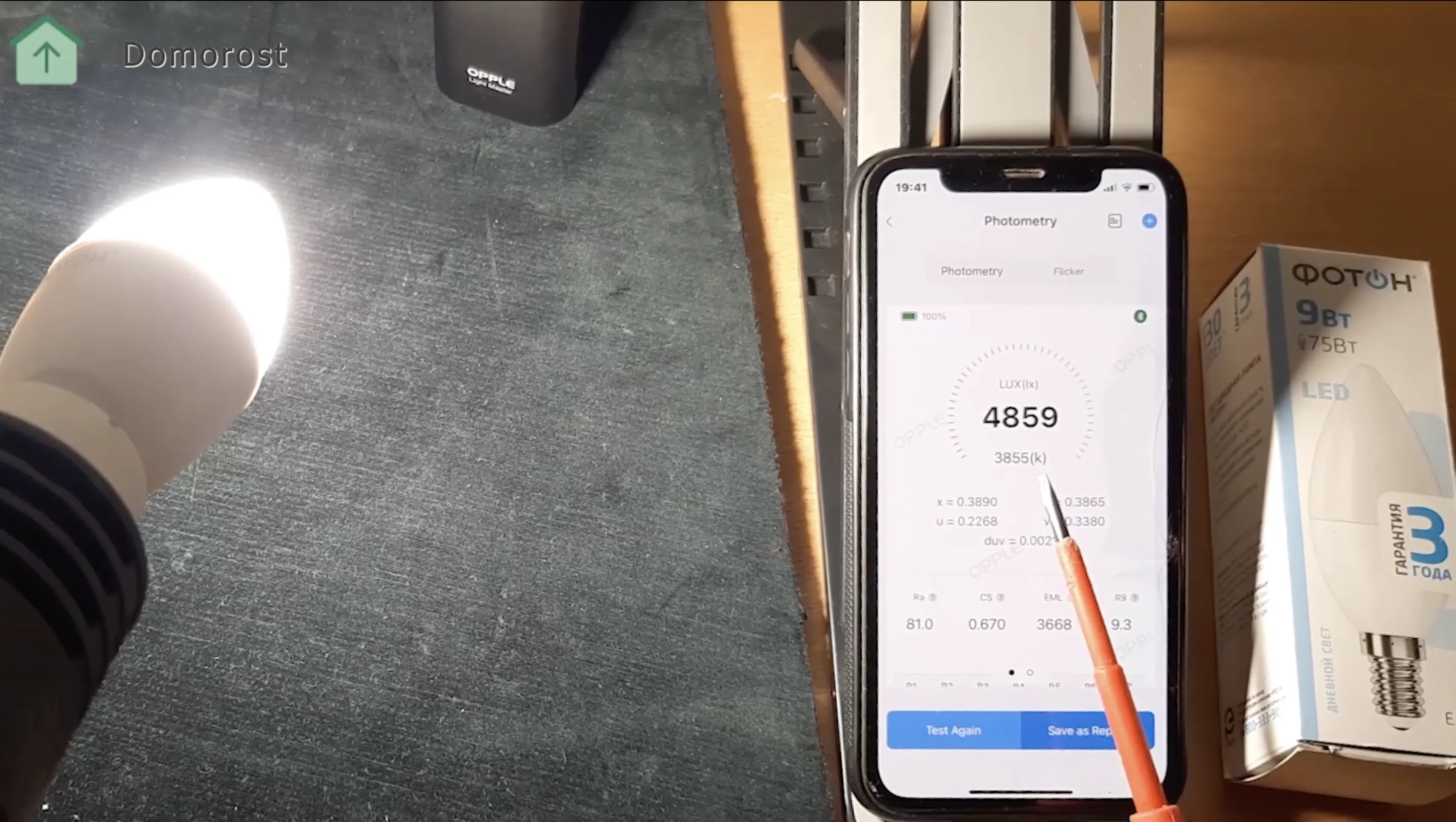

Цветовая температура 3855К. Измерены координаты X и Y. По ним вычислен Delta UV. Он равен 0.0021. Что меньше порога заметности 0.004.

Свет от этой свечки можно считать без цветного оттенка - практически белый.

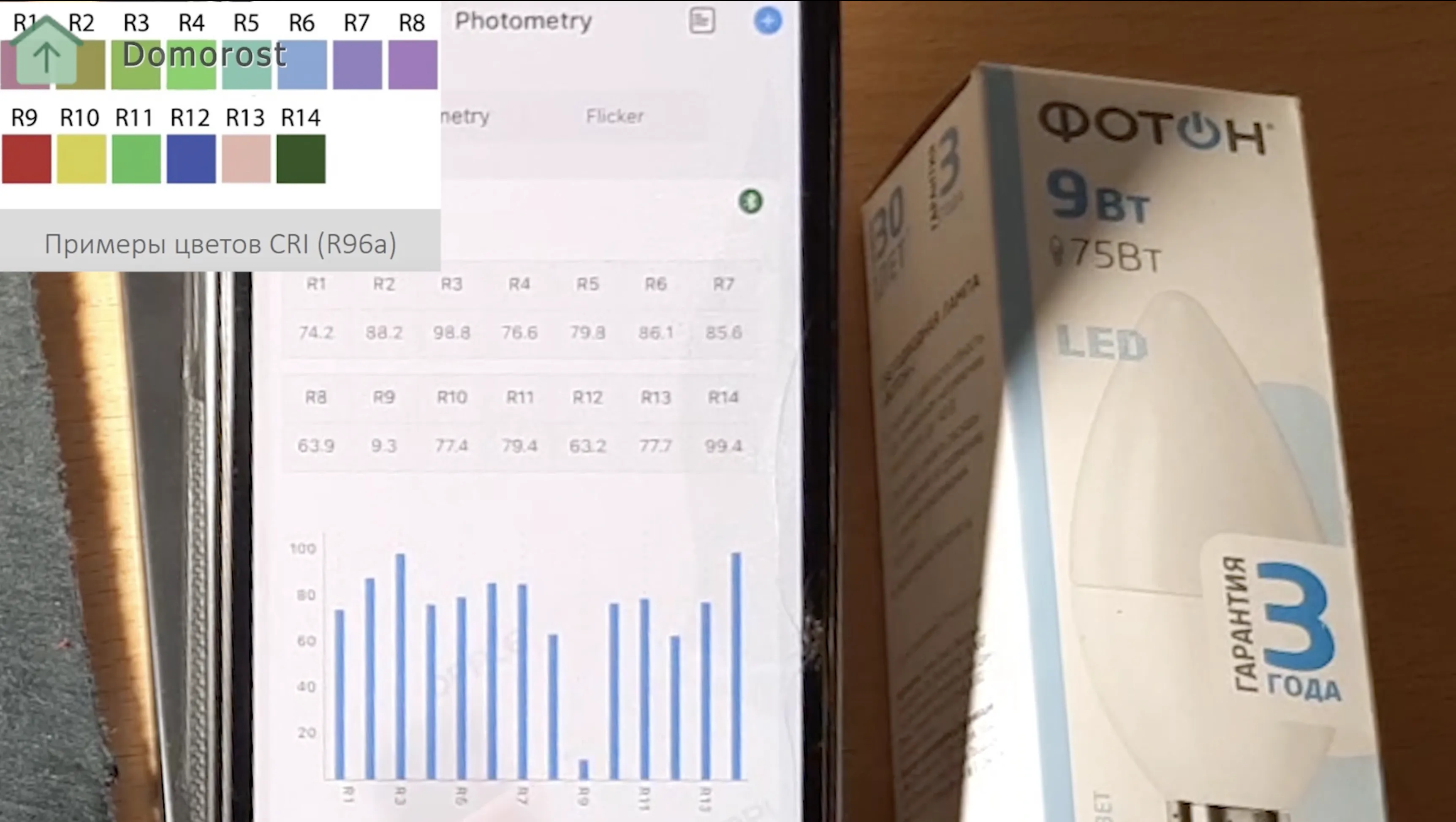

Индекс цветопередачи по 8 линиям цвета RA - 81 очень неплохой, вполне достаточный для всех бытовых применений.

Для полной линейки цветов от R1 до R14 ни одной величины равной 100 я не вижу. Близко к 100 только R14, цвет темно-зеленого листа. Характеристикой цветопередачи у лампы всё вполне неплохо.

Точка на диаграмме цветности расположилась между 3000 и 4000К.

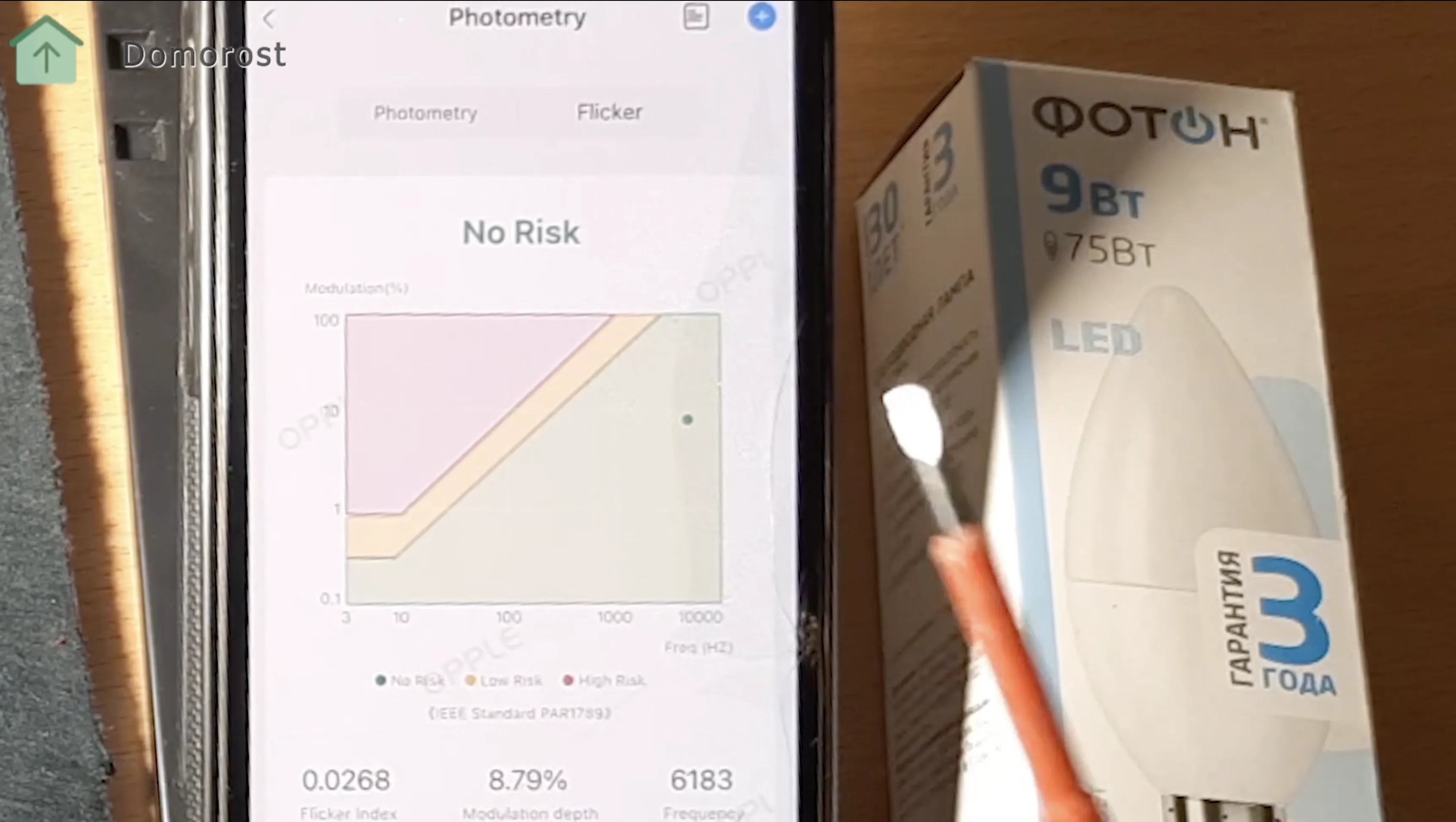

С пульсациями все без риска. Хотя сами пульсации достаточно велики, 8,7%, но частота высокая - 6 кГц. На такой частоте такой процент пульсаций - безрисковый свет.

Что с количеством света от такой свечки и будет ли стабильна освещенность с такой лампой при изменениях напряжения в домашних розетках?

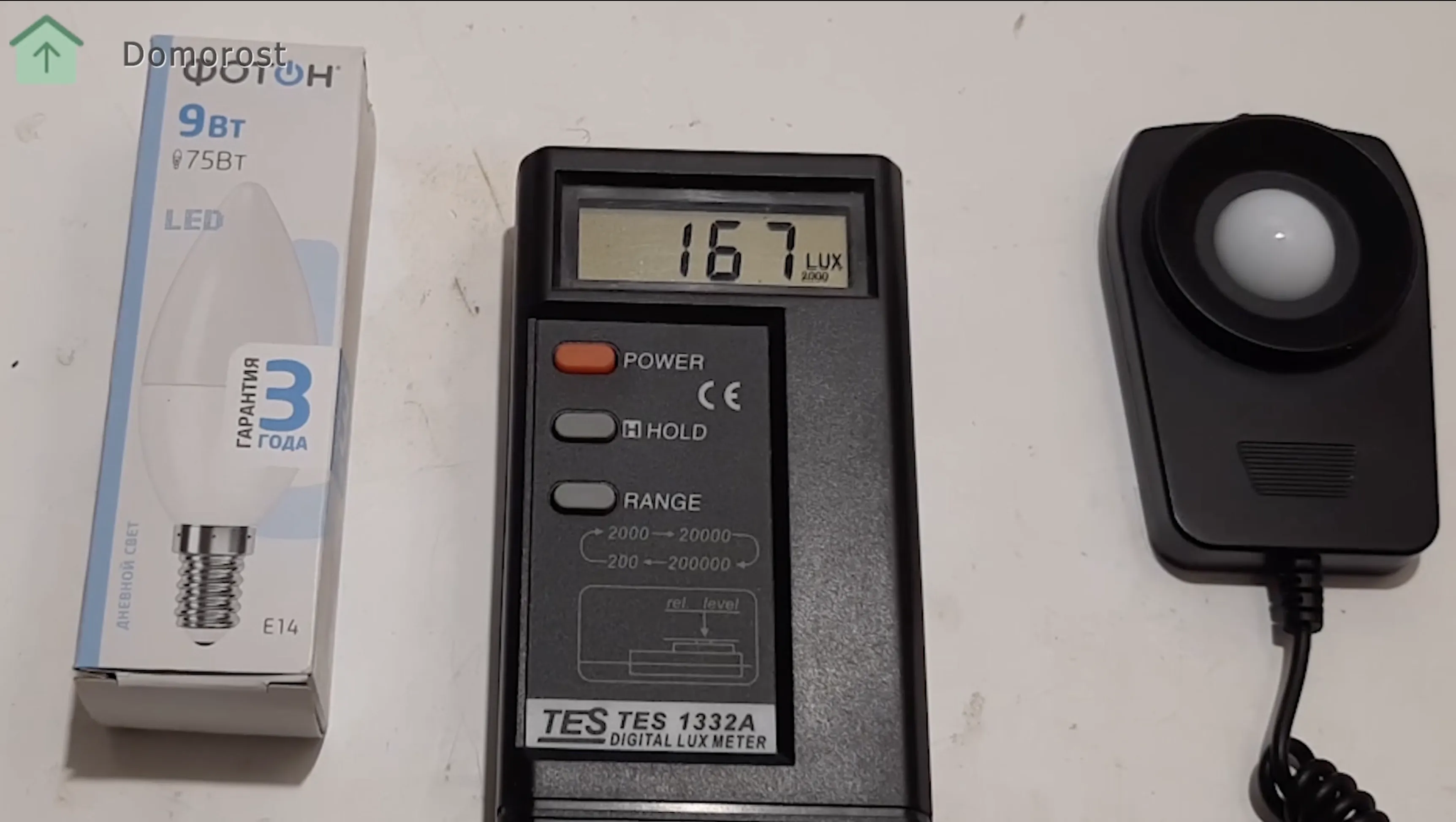

220 Вольт — 167 Люкс;

250 Вольт — 167 Люкс;

170 Вольт — 167 Люкс;

40 Вольт — полная темнота.

Очень большой диапазон допустимых значений напряжения

питания позволяет использовать драйвер этой лампы. Вполне можно использовать такую лампу где-то за городом, где напряжение в розетках частенько отличается от номинала, не будем замечать изменения освещенности.

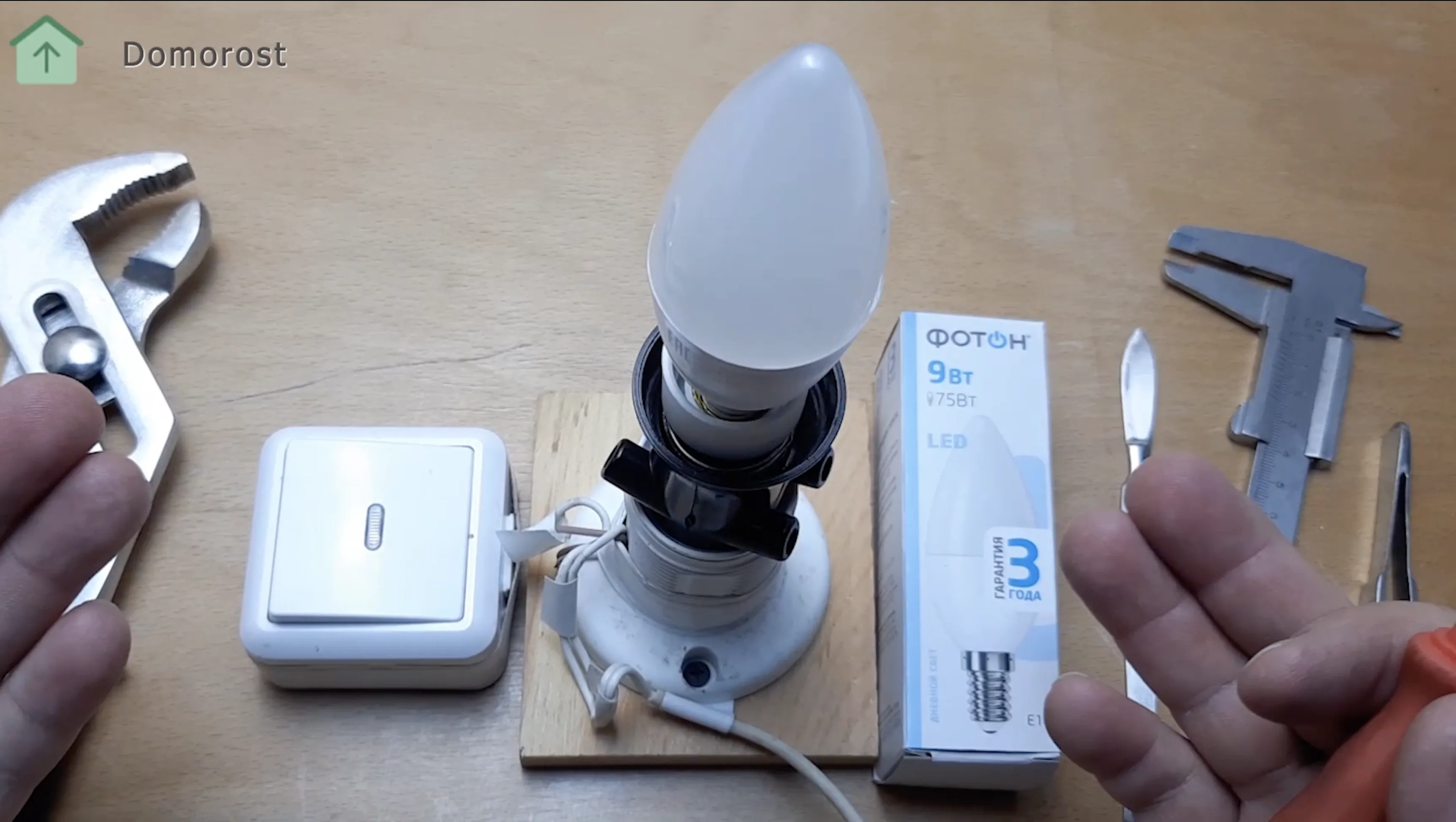

Лампа работает с выключателем с подсветкой.

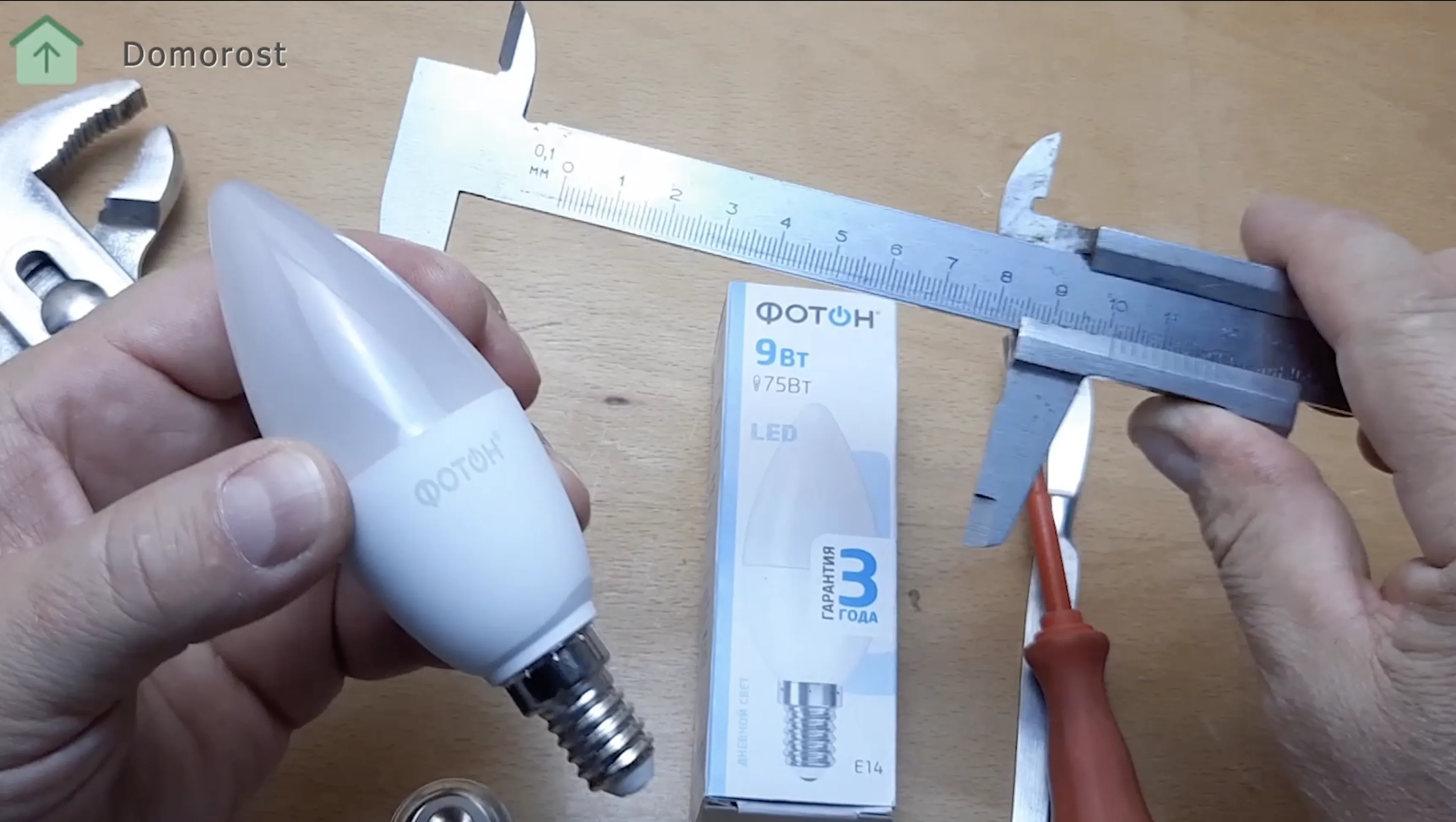

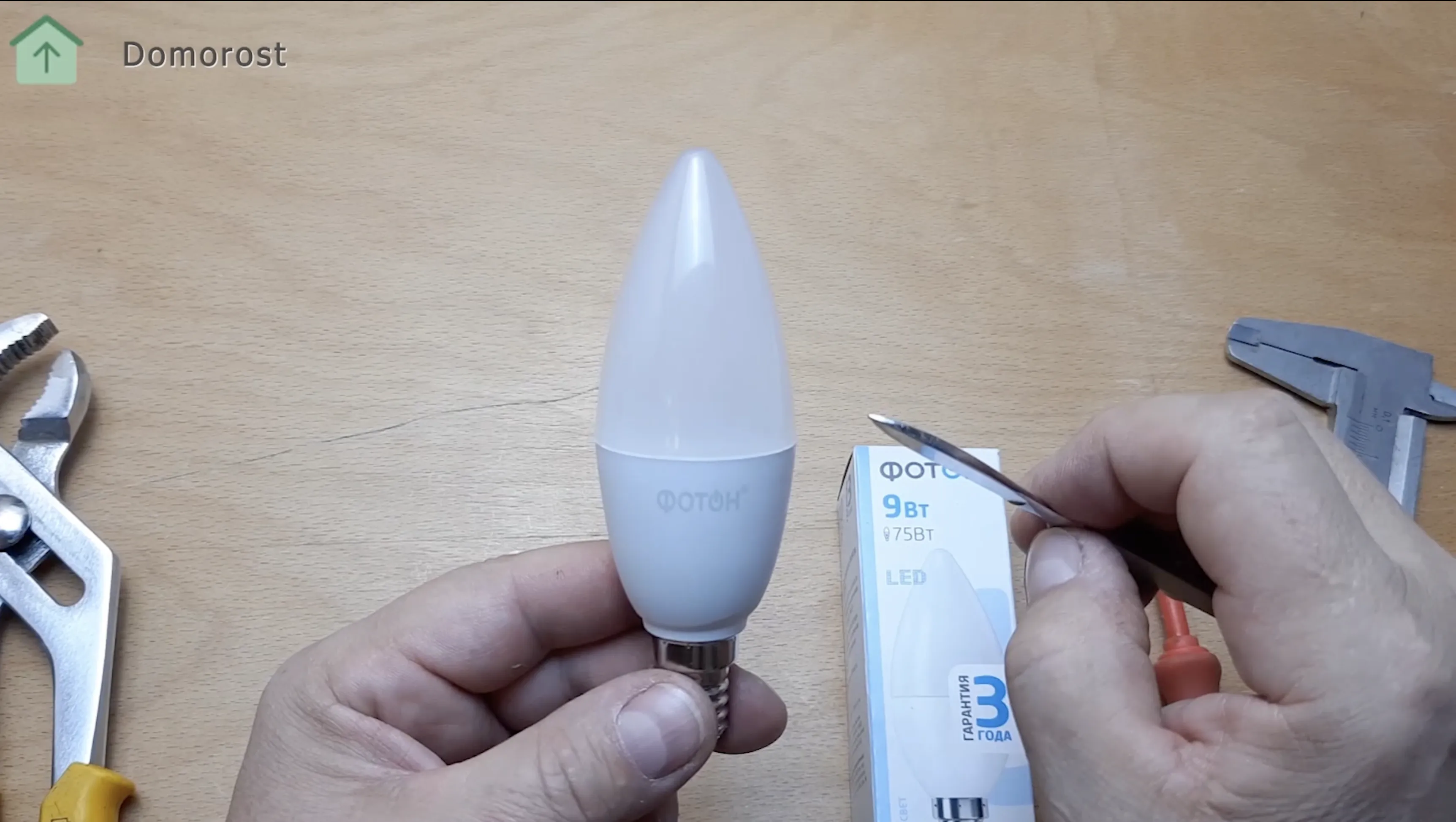

Фотон не указывает размер лампы на упаковке. Первый размер вышел у меня 116 миллиметров и второй размер 38 мм.

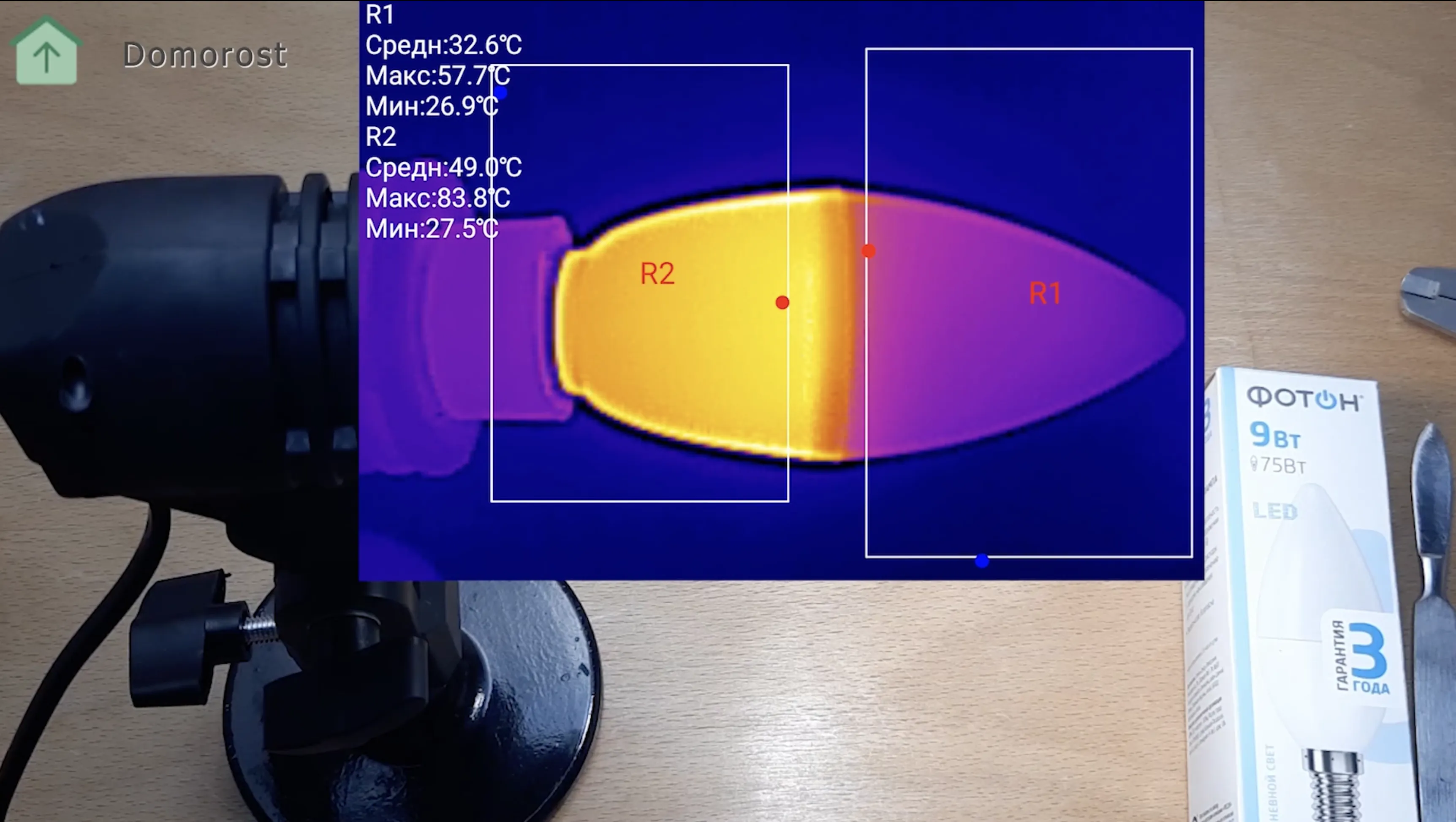

Нагрев, конечно, достаточно большой. Температура корпуса 84 градуса Цельсия, а температура колбы около 57 градусов Цельсия.

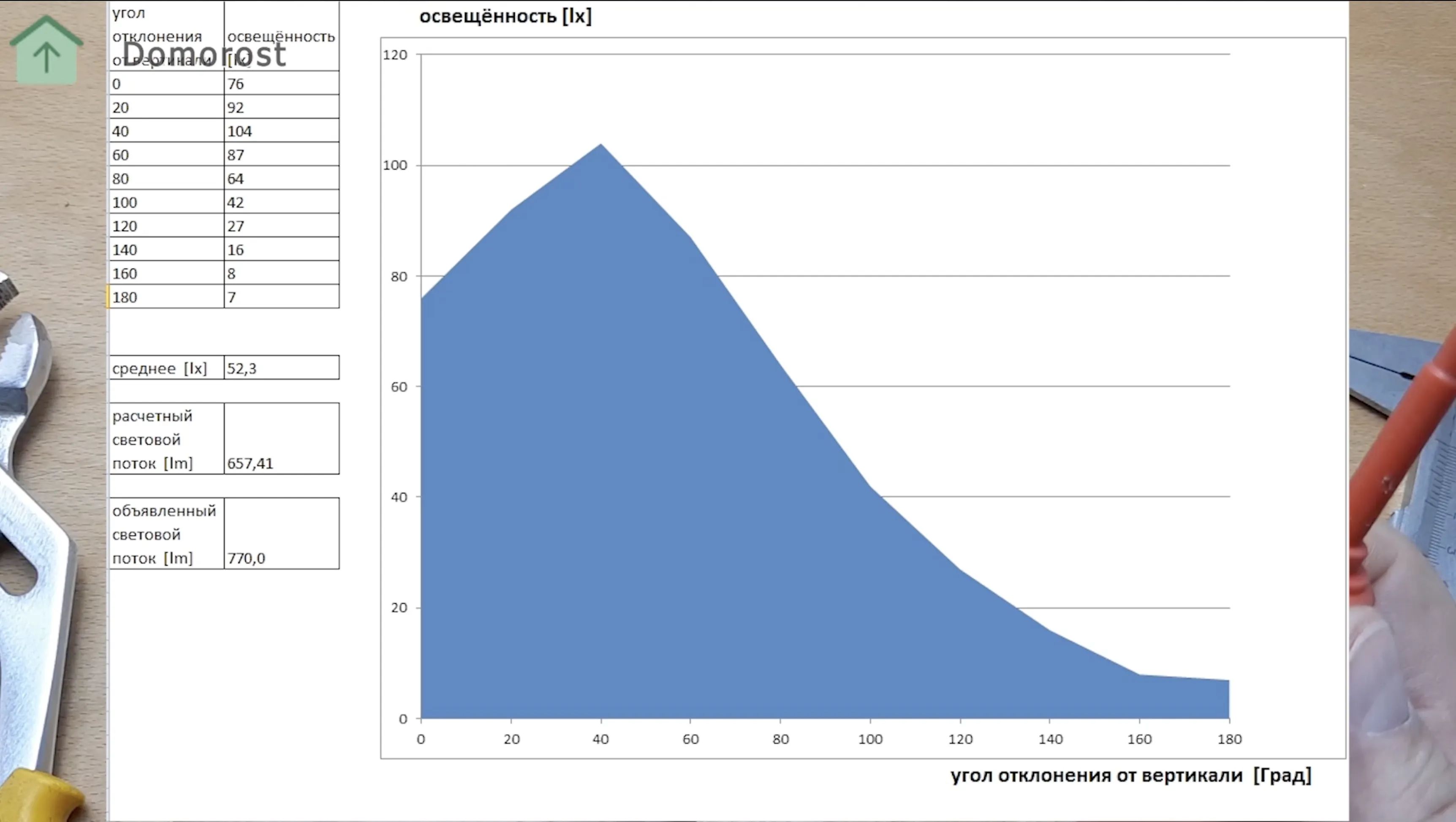

Диаграмма освещенности по 10 точкам дает нам понимание светового потока.

Характерный провал прямо под свечкой. Световой поток, который я посчитал для этой лампы 657 Люмен. Производитель указывает 770 Люмен.

И теперь конструкция. Белый пластиковый корпус из хорошего белого пластика. Рассеиватель тоже пластиковый, матовый, поликарбонат. Матовость вполне достаточная, светодиоды не видны в выключенном состоянии.

Конус рассеивателя занимает примерно половину всего габарита лампы. Достаточно большая закрытая часть у этой свечки.

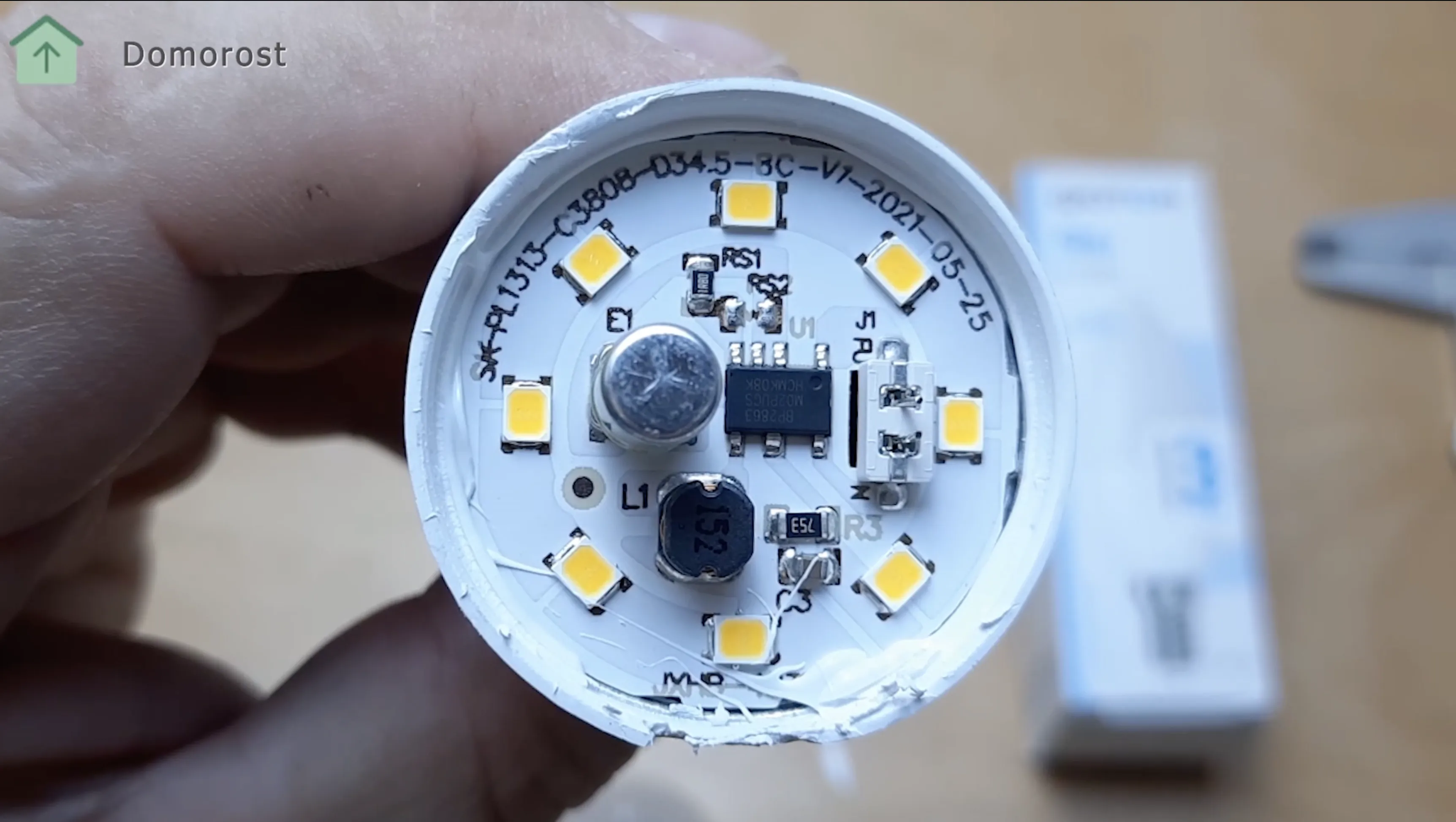

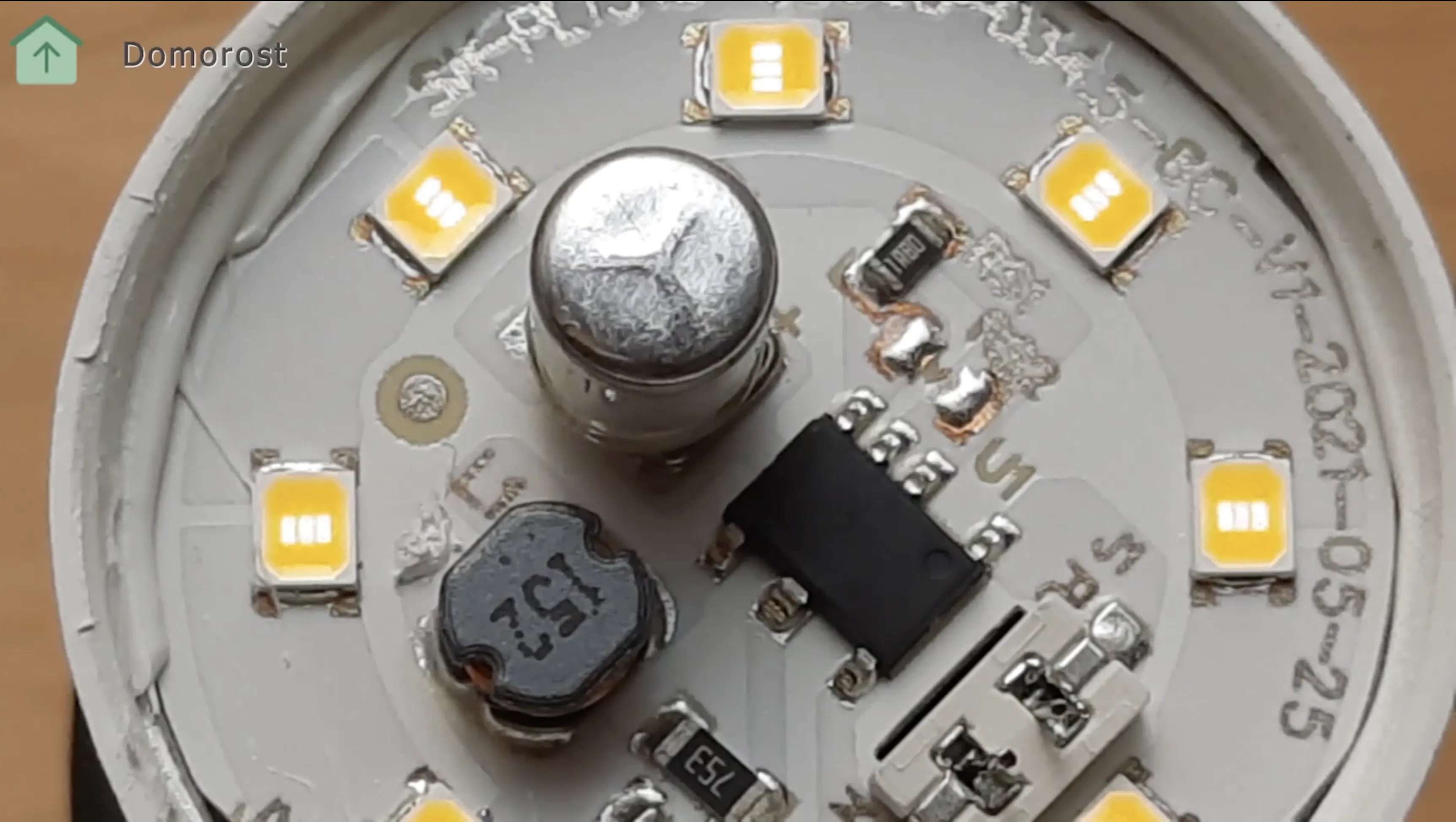

Диодная плата. 8 корпусов светодиодов, каждый корпус размером 2.8х3.5 мм. Под люминофором внутри каждого корпуса угадывается 3 маленьких кристалла.

Все корпуса соединены последовательно, один выходит из строя - вся лампа гаснет.

Здесь же, вместе с корпусами светодиодов на диодной плате, греется микросхема стабилизации тока и интегрированный в нее диодный мост, электролитический конденсатор 2,2 микрофарада 400 вольт на 105 градусов Цельсия и катушка на феррите. Сюда же подведено напряжение 220 вольт от цоколя лампы.

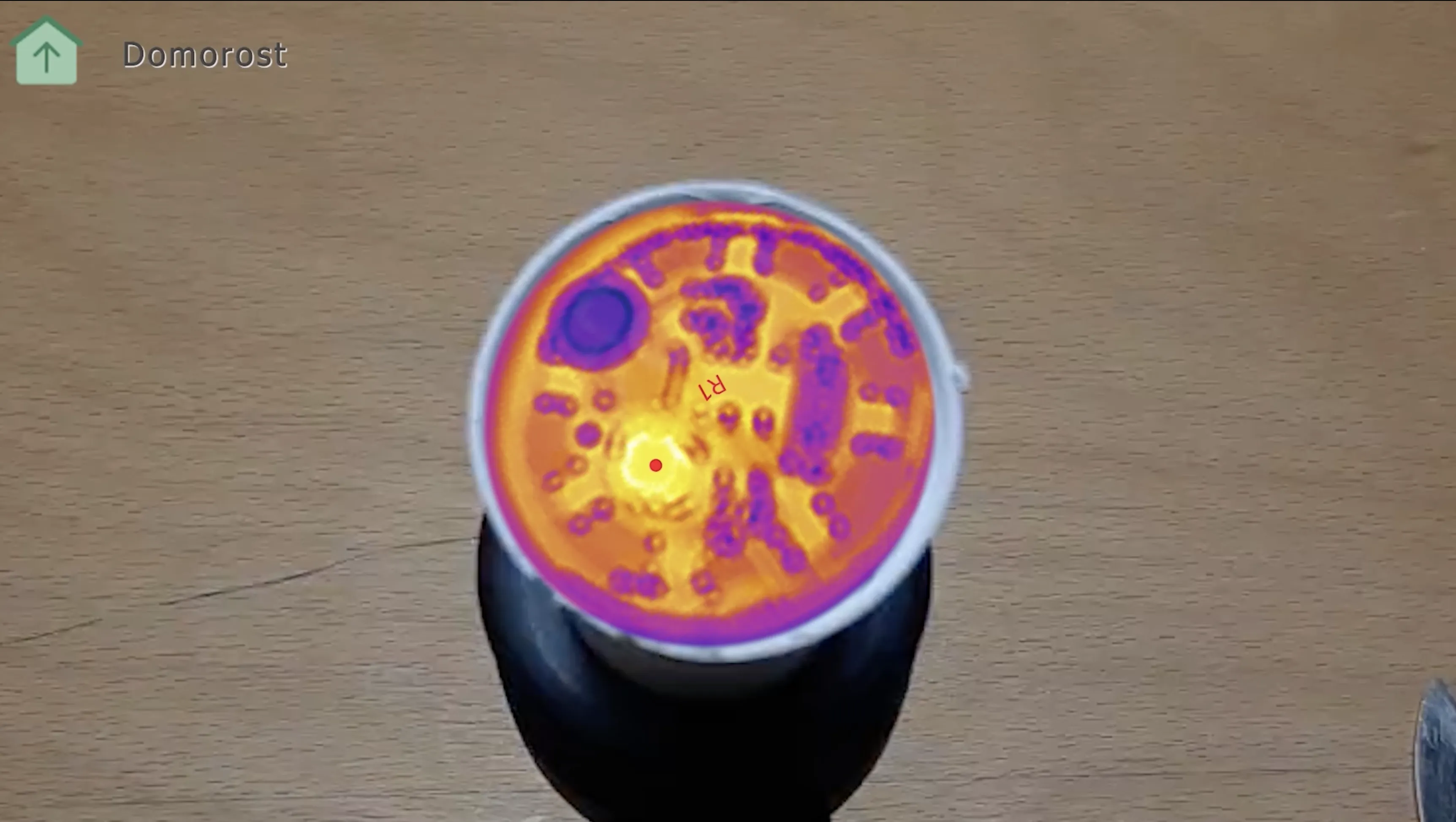

Как раз ферритовая катушка и является самым горячим элементом платы. Буду устанавливать термопару рядом с ней на диодную плату.

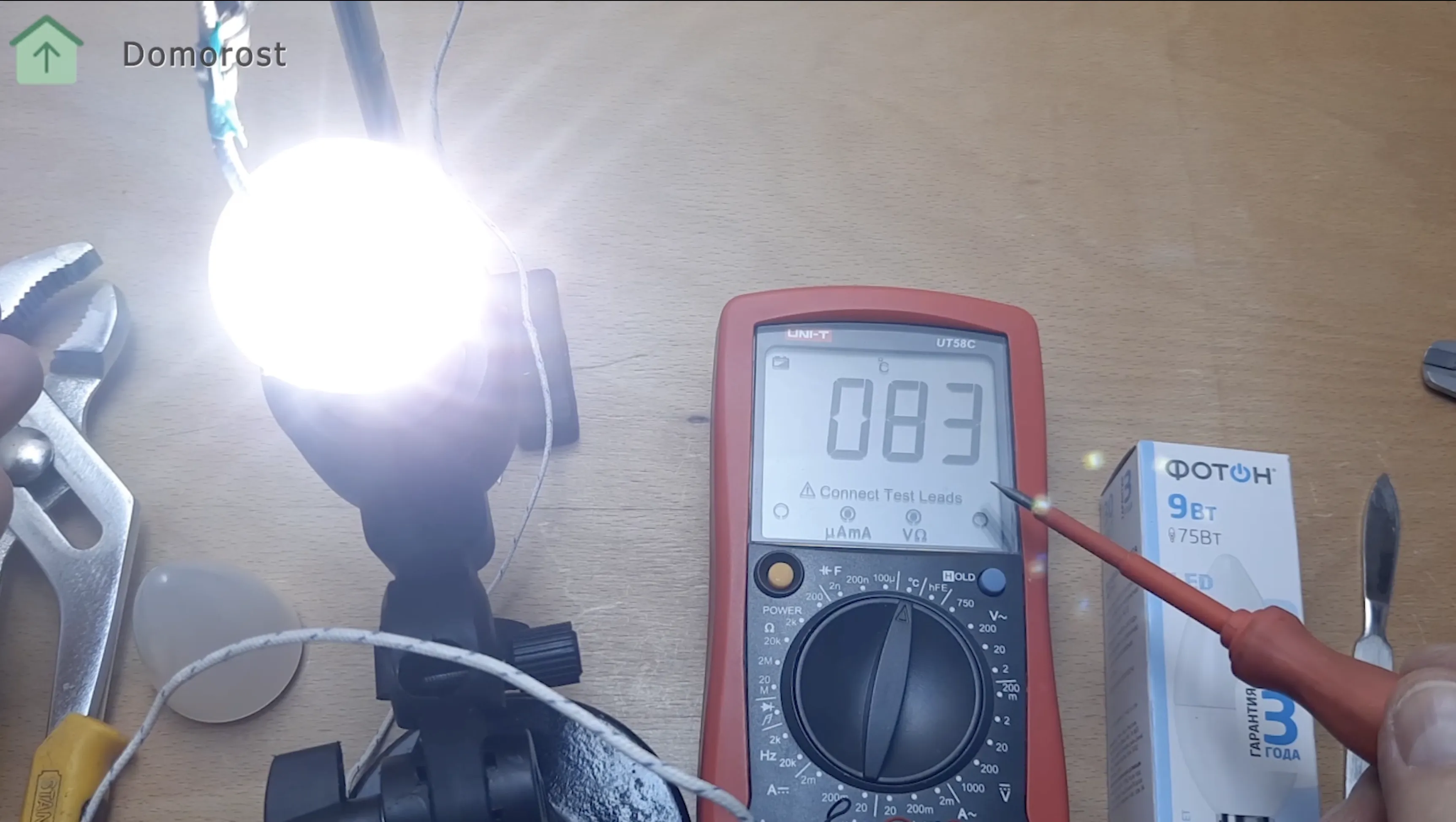

За 30 минут температура диодной платы поднялась до 83-84 градусов Цельсия. Довольно тепло диодной плате. И тем не менее, под рассеивателем выше 100 градусов не будет. Тем самым, лампа подтвердила температурный режим, допустимый для длительной работы светодиодов.

Внутри каждого корпуса три ярких пятна. А сколько там маленьких кристаллов светодиодов, узнаю измерив прямое падение напряжения на корпусе.

Прямое падение напряжения на корпусе 8,9 Вольта. То есть действительно внутри каждого корпуса три маленьких кристалла светодиода. Напряжение на выходе драйвера 71 вольт. Ток в цепи питания светодиодов 99 миллиампер.

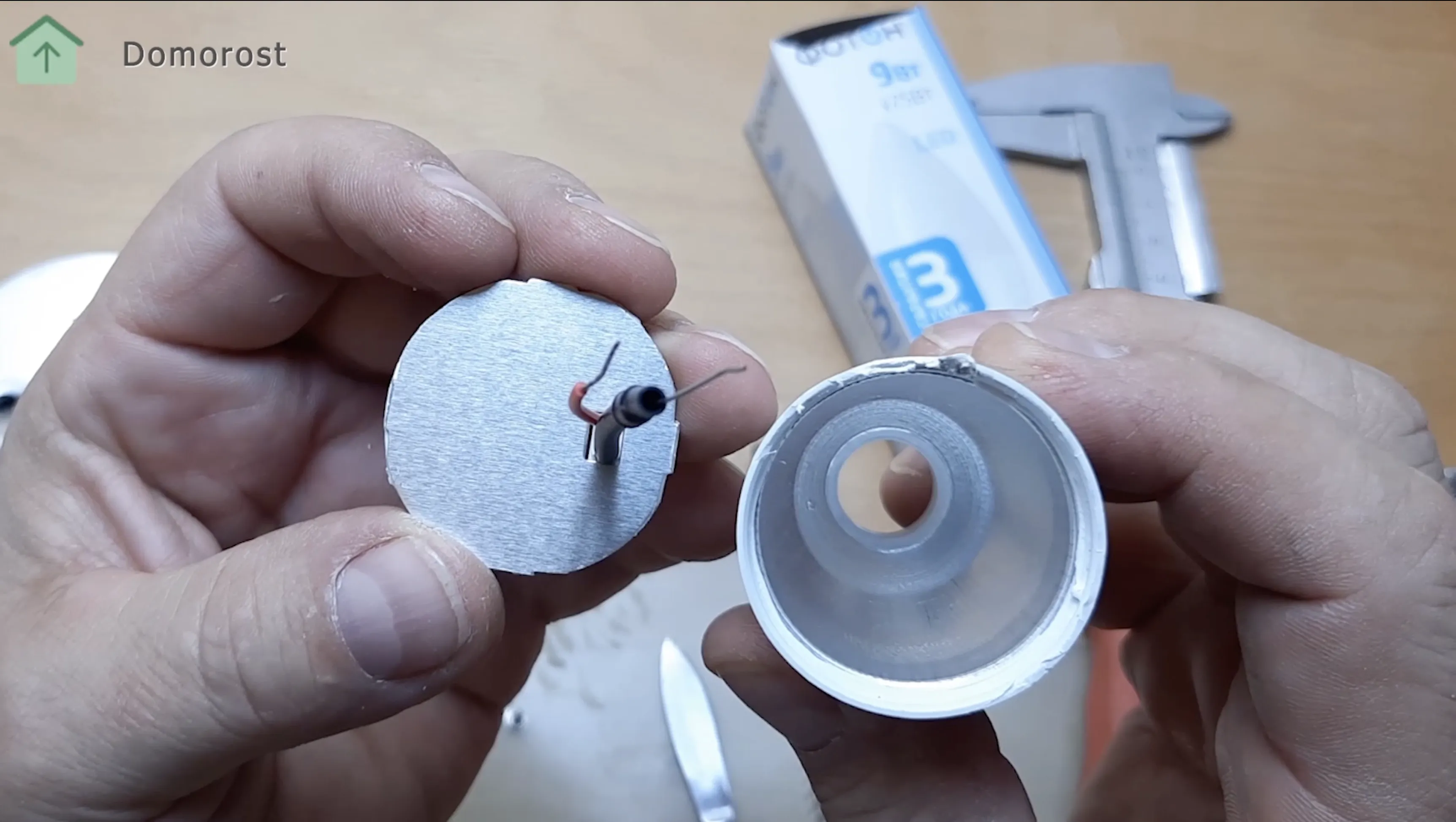

А внутри нет больше ничего. Только предохранитель в цепи питания 220 вольт. Охлаждение у лампы стандартное. Алюминиевая подложка диодной платы передает тепло алюминиевому радиатору, встроенному в пластиковый корпус лампы.

По совокупным параметрам этой лампы я считаю ее достойной покупки.
