GAUSS Elementary 15 W сколько живет ?

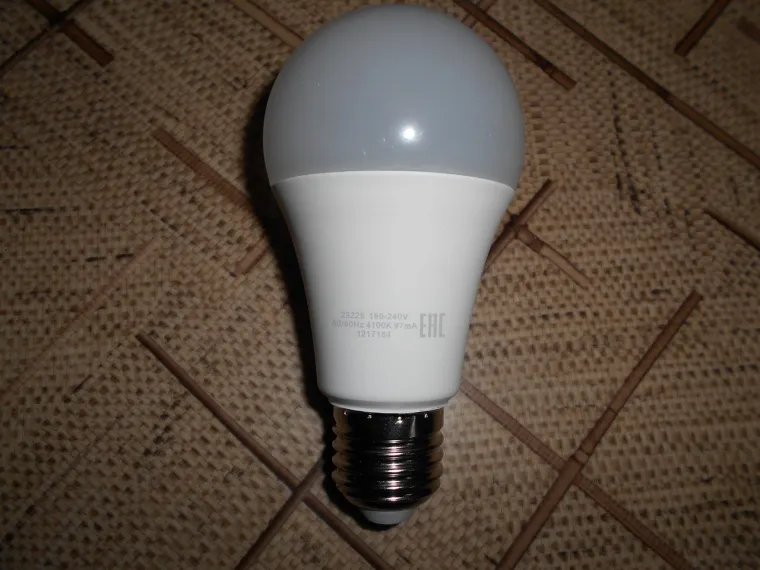

16 октября 2018 года купил "погонять" лампу Gauss . Ну что же год и 5 месяцев лампа с элементарной схемой прожила! Работала в облегченном режиме по времени и не совсем легком режиме по нагреву. И так Gauss

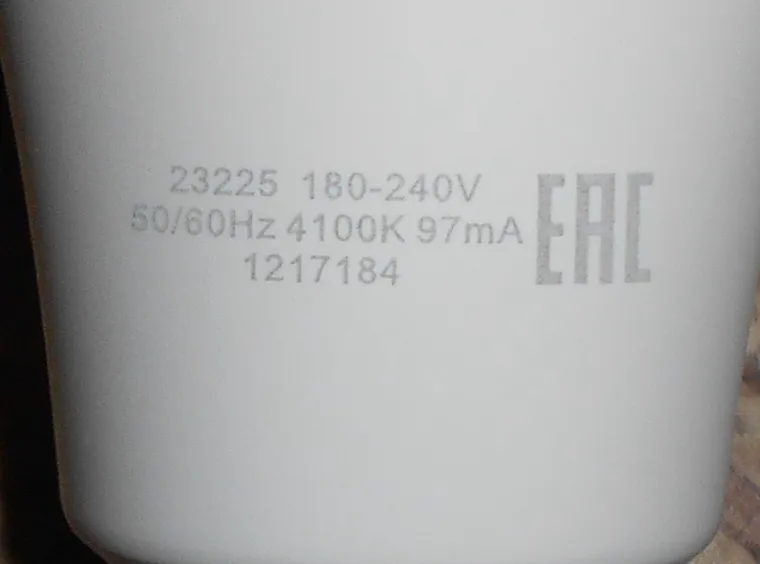

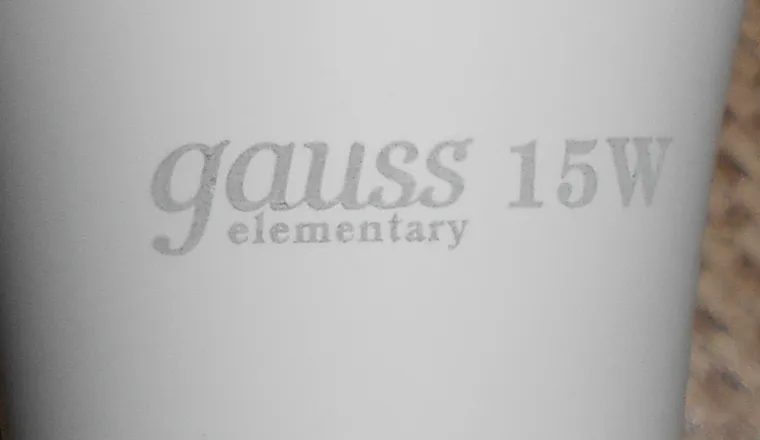

присутствуют все маркировки

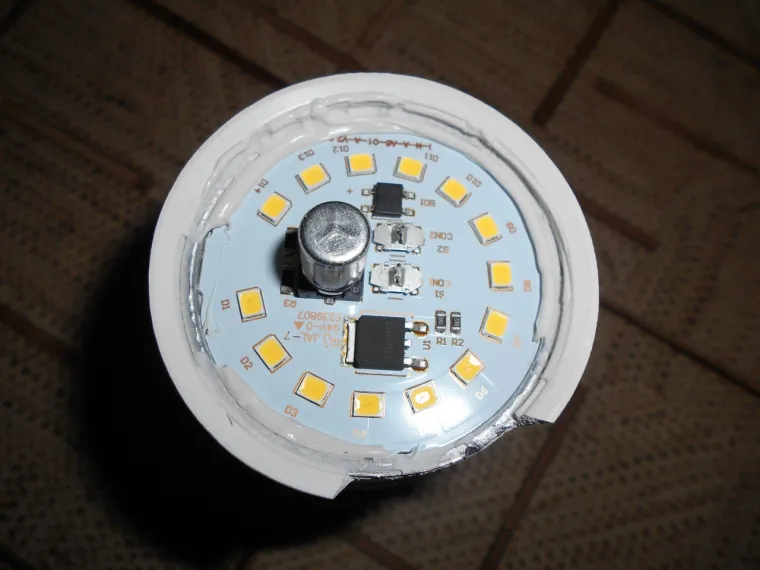

отрываю рассеиватель

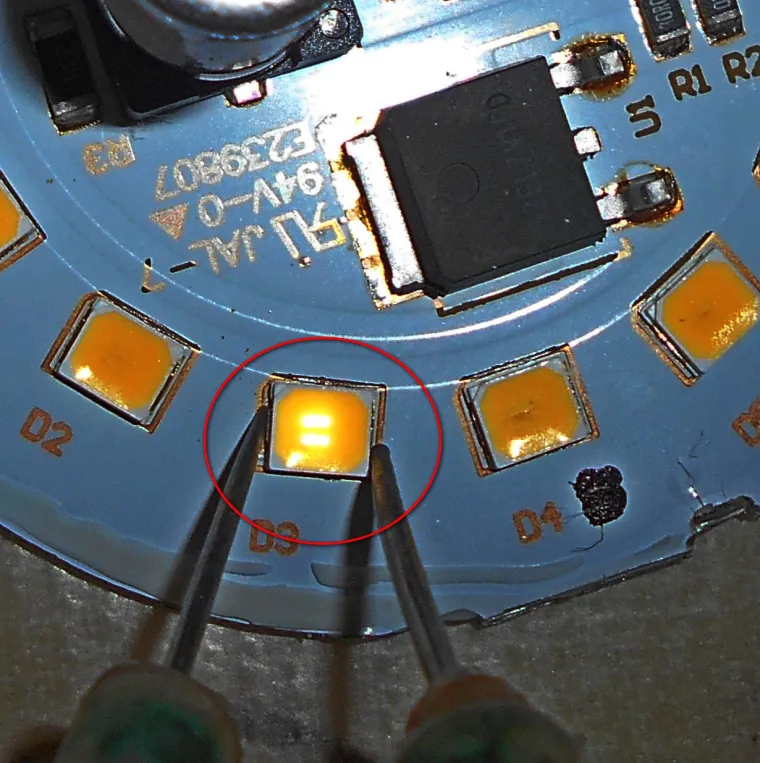

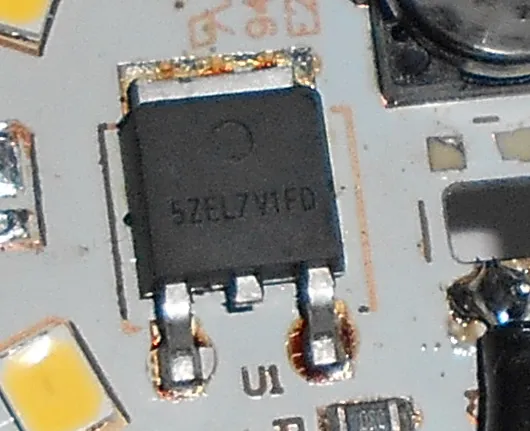

вот , что значит элементари . Внутри линейный драйвер и все разместили на одной алюминиевой плате. Из выносных элементов только резистор - предохранитель . Всего 14 двухкристальных светодиодов , кристаллы которых просматриваются при подаче 14,68 Вольт от внешнего источника

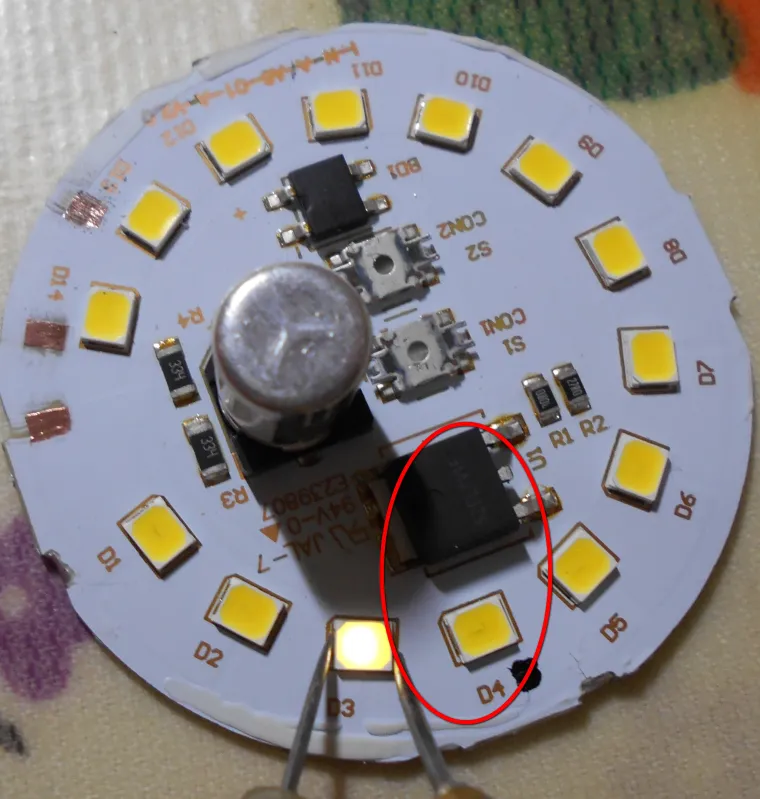

выясняю причину тусклого свечения лампы . Светодиод D4 расположен в непосредственной близости от микросхемы и он неисправен
если вместо него поставить перемычку лампа отлично работает и общее напряжение на 13 светодиодах 227 Вольт . Получается прямое падение на каждом 17,46 Вольт . Заключение : плюсы 1. высокотехнологичная конструкция 2. срок службы более года 3. рассеиватель надежно приклеили на клей герметик минусы 1. на коробке указана гарантия 2 года (лампа не отработала заявленный гарантийный срок) 2.полагаю причина в одновременном нагреве светодиодов и микросхемы (отказал светодиод D4 расположен в непосредственной близости от микросхемы)
Комментарии
7
@Андрей-Туманенко Удивительно, что лампы от "известных брендов" не выдерживают даже срока службы до истечения гарантии...
@Андрей-Туманенко Обратите внимание, что сгорел все-таки светодиод, а не элементы цепей питания (диодный мост, емкостной фильтр, линейный ограничитель тока)...
@Андрей-Туманенко Мне кажется, что "гибель" светодиода D4, объясняется не его расположением вблизи микросхемы стабилизатора. По судите сами... На светодиодах рассеивается основная мощность. А на микросхеме линейного драйвера - начинает рассеиваться мощность, только тогда, когда ток через диоды начинает превышает выбранное значение. То есть микросхема рассеивает мощность, только на "верхушках" питающего напряжения. В других же случаях, падение напряжения на микросхеме - минимальное, а значит и рассеиваемая мощность на ней ничтожна...
Однако, есть некоторые условия, при которых на драйвере начинает рассеиваться ощутимая мощность - это когда емкость конденсатора большая, а суммарное напряжение на всех светодиодах намного меньше выпрямленного сетевого... Жаль, что вы не указали емкость конденсатора, а также ток через диоды...
@Андрей-Туманенко сказал :
Я бы не назвал эти светодиоды двухкристальными. Да, там есть 2 больших кристалла, но это не непосредственно кристаллы светодиодов, которых намного больше. Считаем: 17,46/2,9=6 кристаллов в светодиоде. По 3 штуки на одном большом кристалле.
А-а-а теперь вроде понял . Я как то всегда думал, что видимые прямоугольники и есть кристаллы. Но если исходить , что светодиоды 3 Вольтовые , то их получится 6 .
Все верно я слегка "погонял" оставшиеся светодиоды и лампа стала мигать. При проверке от внешнего источника выявил еще один полумертвый светодиод. Он стоит подальше от микросхемы. так , что дело не в ней. Тогда вторая версия ! На клей герметик приклеивают рассеиватель , но сама плата просто плотно вставляется в корпус лампы. Плата не идеально груглая и есть щели . Может это влиять на отвод тепла ? Или дело все таки в качестве светодиодов? Они стоят на Алиэкспресс копейки и я так думаю это самый дешманский вариант .

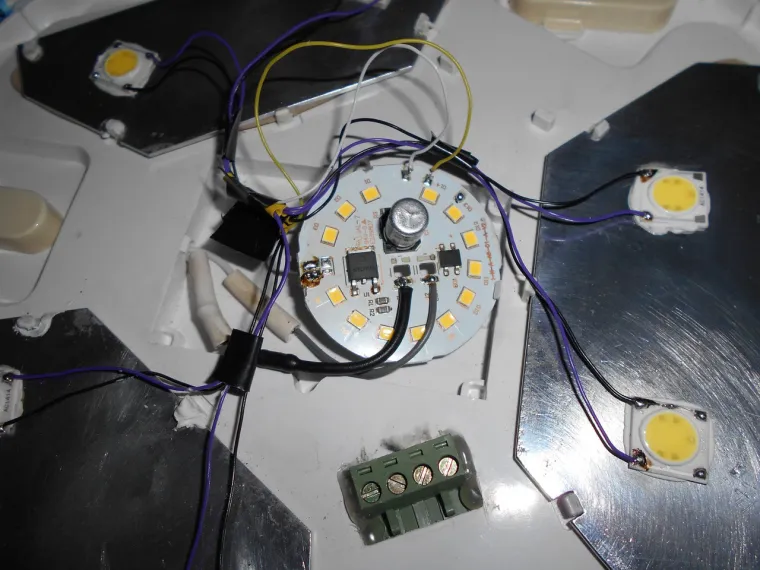

Емкость конденсатора 4,7 мкф. Ток 0,042 А , но я так думаю второй полумертвый светодиод не пропускает нормальный ток. Потому как на таком токе мощность сильно заниженной получается 227 * 0,042 всего 9,5 Вт (а лампа 15 Вт) В качестве эксперимента подключил керамические 3 Ваттные COBы к этому драйверу. На 6 COBах 200 Вольт , на трех 207 Вольт. На 200 Вольт яркости мне мало и придется токозадающий резистор подбирать, чтоб поднять хотя бы до 210 . Зато мерцания вообще нет и это радует !
@Андрей-Туманенко Это вы все к тому же светильнику? который уже допиливали? или что-то новое теперь?
@Схемотехник Все тот же . В нем почему то вздулся электролит и он стал мерцать. Заменил конденсатор все нормально стало . Отчего вздулся непонятно . От Гаусс драйвер тоже можно в него вставить , но нужно резистор подобрать от 30 до 50 Ом к тем , что стоят с завода. На 200 Вольт , которые выдает драйвер яркости маловато , а 207 уже нормально
@Андрей-Туманенко КРУТО!
