Где просчитались Sholtz?
Или как и чем тут можно помочь ? Что можно доработать . Ранее я делал обзор на керамическую лампу Sholtz и планировал сдать ее по гарантии. Но так как гарантия на Wildberries липовая , то будем разбирать ? https://domorost.ru/topic/4279/sholtz-11w-%D0%BD%D0%B5-%D1%81%D0%BF%D0%B0%D1%81-%D0%BA%D0%BE%D1%80%D0%BF%D1%83%D1%81-%D0%B8%D0%B7-%D0%BA%D0%B5%D1%80%D0%B0%D0%BC%D0%B8%D0%BA%D0%B8/2 Интересно что спрятано внутри керамического корпуса.
Рассеиватель на герметике , но при желании отрывается
Под ним срезаю герметик и отпаиваю провода. Достаю диодную плату
Внутри корпуса импульсный драйвер
На электролитических конденсаторах маркировка до 130 град. С

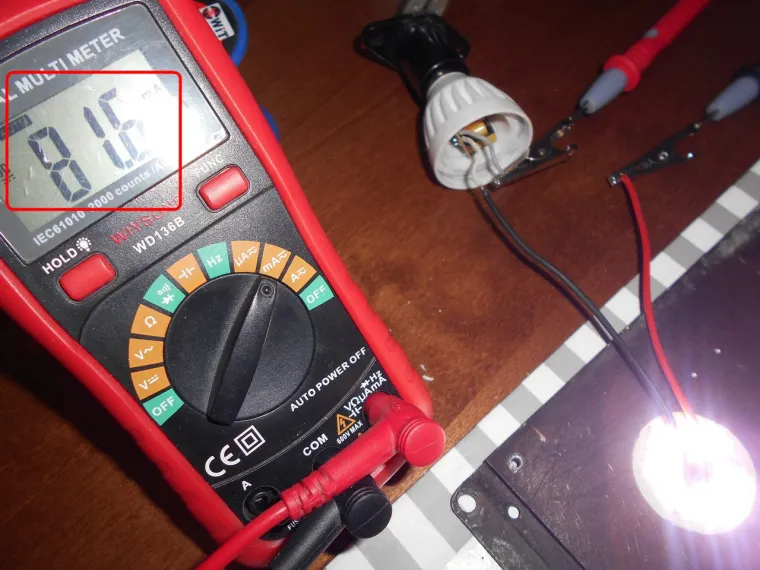

Изоляция на конденсаторах высохла потрескалась и ее можно снять без труда. А теперь нужен совет чего будем измерять , что на что менять и как дорабатывать ? Еще немного измерений. Ток в цепи светодиодов 81,6 мА

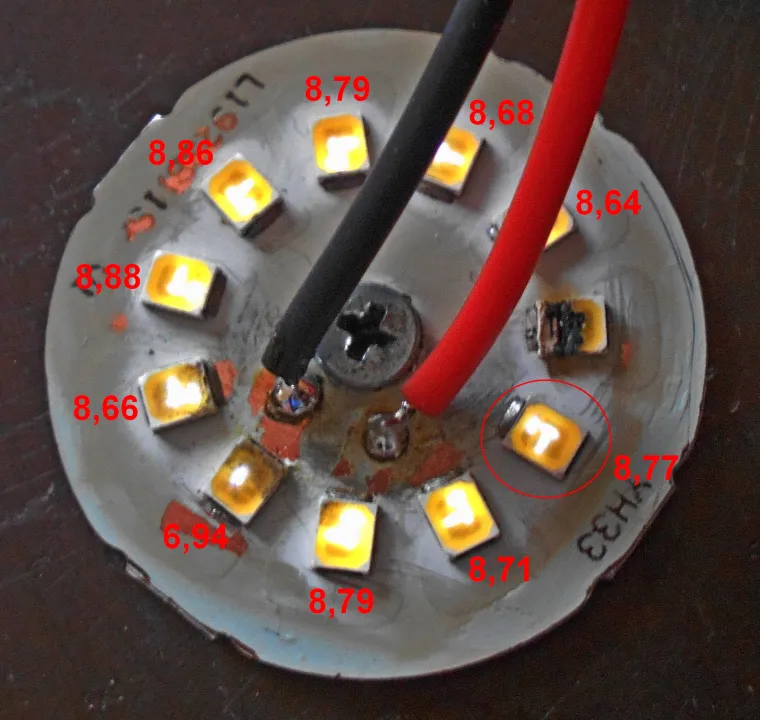

Светодиоды трехкристальные . Падение напряжения на каждом от 8,64 до 8,88 В
На некоторых видно отслоение люминофора
Удаляю корпус сгоревшего светодиода
Комментарии
24
@Андрей-Туманенко сказал :
Интересная лампочка, и в целом, интересная конструкция. Думаю, такая лампа должна "жить"! Предлагаю ее восстановить. На диодной плате установлено 11 светодиодов. Предлагаю отпаять все светодиоды и припаять новые в количестве 10 штук. То есть 5 штук + 5 штук. Между группами по 5 штук - оставить пустое место. Группы по 5 штук включить параллельно. Таким образом, мощность лампы упадет в 2 раза. А ее надежность в 2 раза увеличится... И конечно же измерение температуры диодной платы и корпуса!

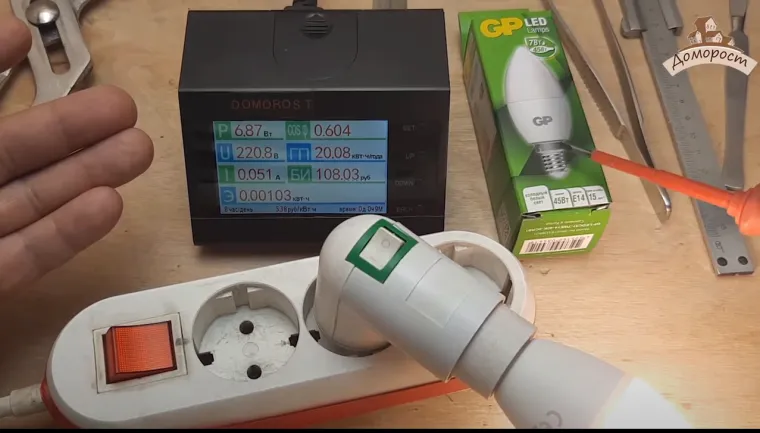

@Схемотехник насколько я помню светодиоды девятивольтовые и ток через них 81,5 мА . 9х11х0,0815 = 8 честных Ватт Теперь задача подобрать замену им https://domorost.ru/topic/4279/sholtz-11w-%D0%BD%D0%B5-%D1%81%D0%BF%D0%B0%D1%81-%D0%BA%D0%BE%D1%80%D0%BF%D1%83%D1%81-%D0%B8%D0%B7-%D0%BA%D0%B5%D1%80%D0%B0%D0%BC%D0%B8%D0%BA%D0%B8/2 GP в корпус такого размера затолкали 6,87 Вт
@Андрей-Туманенко сказал :
Не знаю насколько корректно ссылаться на результаты (в части температуры) лампы GP, там все-таки корпус из другого материала... Мы же отчетливо понимаем, что 8 честных Ватт - это сильной избыточно... Если снизить мощность на 1.0 Вт - опять таки неясно поможет ли такое снижение. Тут, к сожалению или счастью, без измерений температуры не обойтись...
@Схемотехник такая вот картина. Ток в цепи 10 светодиодов 81,6 мА. Если замкнуть еще один повышается до 81,9 мА. В шапку добавил измерения того , что осталось в живых .
@Андрей-Туманенко сказал :
Спасибо за подробные измерения. Получается сам драйвер не перегружал светодиоды... Падения напряжения, в целом, достаточно близкие, нигде нет превышения значения 9 Вольт. Получается, диоды "погибли" из-за повышенной температуры? Как вы считаете, керамический корпус способствует улучшенному теплоотводу или же препятствует?
@Схемотехник сказал :
Я тестировал корпуса композит от Feron , Polaroid и был удивлен, что цельно отлитый корпус с оребрением не дает эффективного охлаждения. Он более массивный , но толку мало от этого . Как насчет керамики пока до конца не ясно . Но есть COB модули на керамике и резисторы МЛТ и прочие. До конца не ясно
@Андрей-Туманенко сказал :
На счет резисторов трудно сказать. Ведь керамическая трубочка (стержень) все-таки должен выдерживать значительные температуры, а также обеспечивать бесконечно большое сопротивление (быть диэлектриком).
@Андрей-Туманенко сказал :
Ну а по вашим "ощущениям" у лампочки был горячий корпус?
Просто хочется понять, лампочка "крякнула" из-за перегрева, вызванного избыточной мощностью? или же из-за плохого отвода тепла и мощность здесь не при чем?
корпус прилично нагревался . Например у лампы GP 14 Вт он тоже греется ого-го , даже пластик лопнул . При этом лампа пока еще в работе. По отслою люминофора в Sholtz и внешнему виду диодной платы понятно , что чрезмерный нагрев был. В общем как вариант это заменить светодиоды и понаблюдать чего из этого получится?
@Андрей-Туманенко сказал :
да да, и есть ли возможность, желательно измерить температуру диодный платы после ремонта, чтобы понять, снимает ли керамика тепло...
Мое мнение - эта лампочка - хлам. Так деградировать светодиодам за год? Это капец!:) При такой то стоимости!!!!!!!!!
@ALEXLED сказал :
Что конкретно можно изменить в ней ? Или ей ничего не поможет ?
@ALEXLED сказал :
Но нужно же как-то выходить! Тем более при такой стоимости!
@Андрей-Туманенко сказал :
Пока что трудно сказать, неясно причина в избыточной мощности или в плохой теплоотводе... Нужны измерения, после замены диодов...
@Схемотехник сказал :
Думаю нет смысла менять на б/у светодиоды. Заказал на Aliexpress свежие. Так, что придется подождать с испытаниями и измерениями
@Андрей-Туманенко мое мнение - ей поможет снижение тока, но и яркость станет ниже. А больше ничего ей не поможет, однозначно - неудачная лампочка.
@ALEXLED сказал :
А может в этом и есть ошибка разработчика? Что избыточную мощность запихнули в малогабаритный корпус?
@Андрей-Туманенко сказал :
Подождем! Главное результат! Но мне кажется, все-таки на базе БУ диодов неплохо было бы провести исследование, чтобы понять, что надо делать... А затем один раз напаять новые диоды и ничего не переделывать.
@ALEXLED сказал :
драйвер поддерживает ток 81,6 мА . Светодиоды трехкристальные на 9 Вольт . Насколько мне известно бывают на 60 и 100 мА. Я заказал на 100 мА . Возможно это светодиоды с завода на 60 мА ? Но этот вариант тоже не подходит , т.к. на них напряжение меньше 9 Вольт . При завышенном токе напряжение наверно было бы больше 9 Вольт

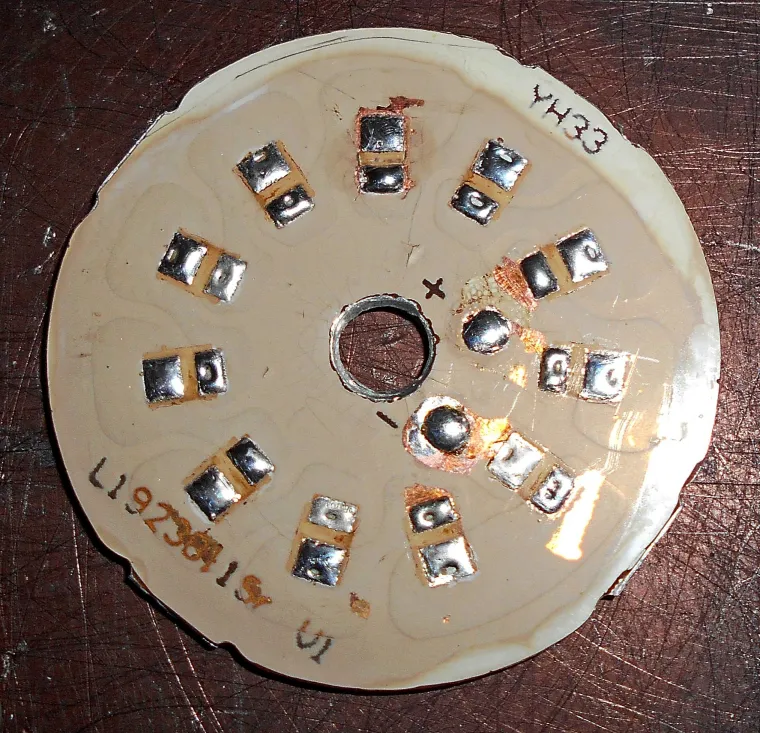

@Схемотехник все готово , нужны светодиоды
@Андрей-Туманенко сказал :
Отлично! Ждем!! при помощи утюга отпаяли?
@Схемотехник сказал :

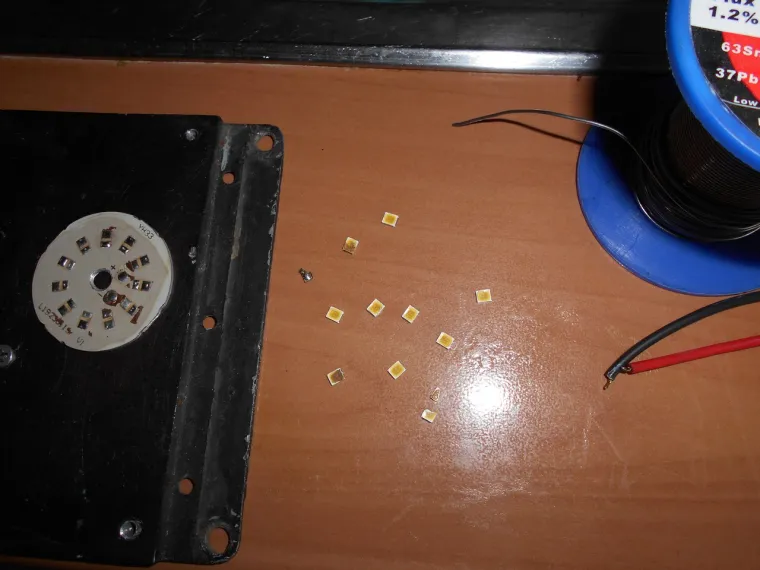

при помощи газовой плиты. Поджарил яйца на сковородке , потом газ выключил. Сковороду убрал . На чугунную крышку рассекателя положил диодную плату. Подождал немного и как светодиоды стали подвижными поснимал их пинцетом. После этого сразу переложил диодную плату на толстую алюминиевую пластину для быстрого охлаждения.

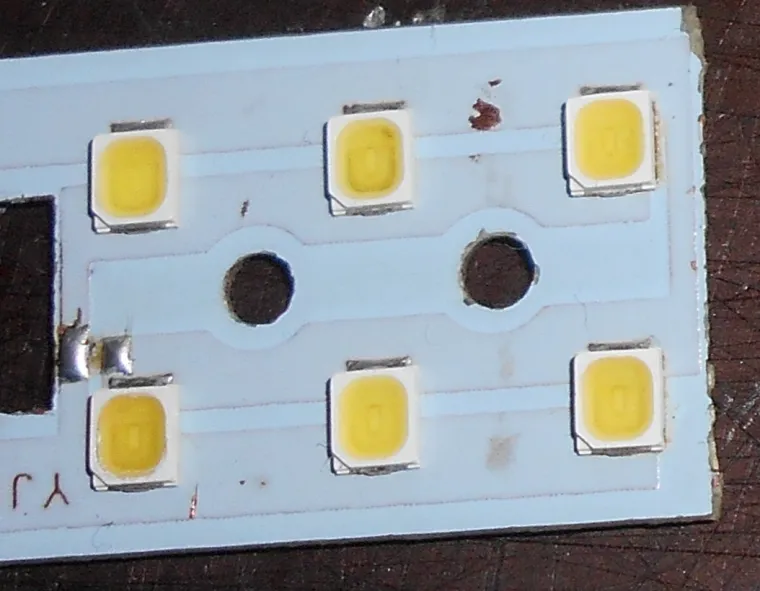

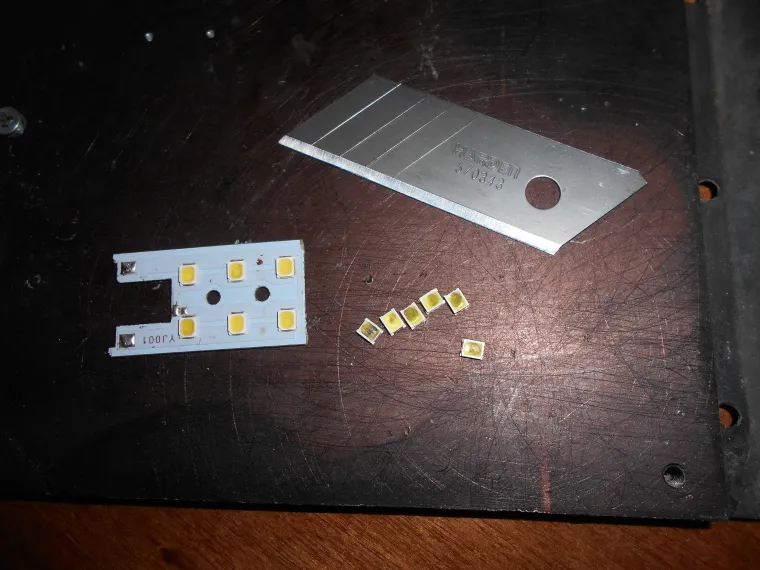

@Схемотехник вот стеклотекстолитовая плата из фонарика

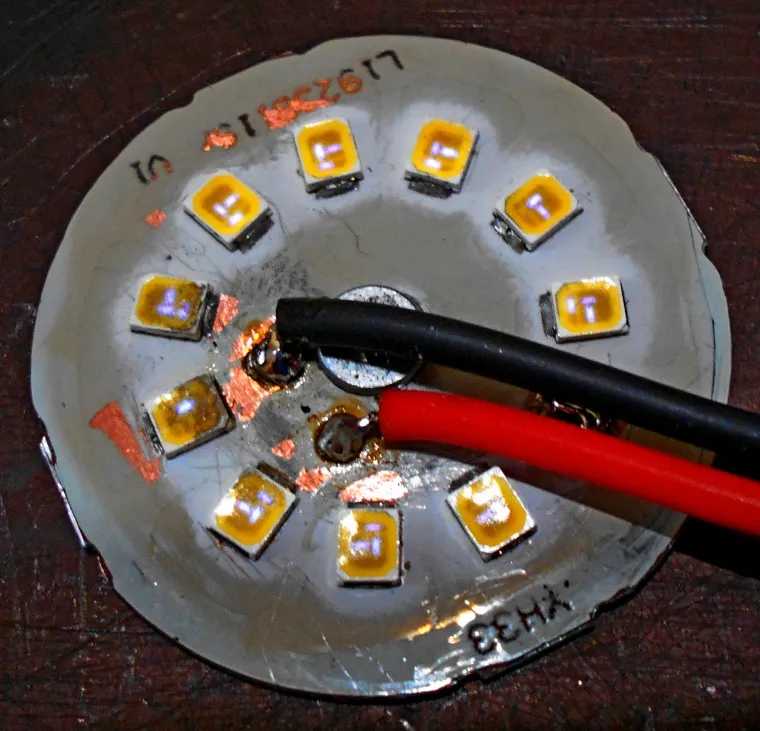

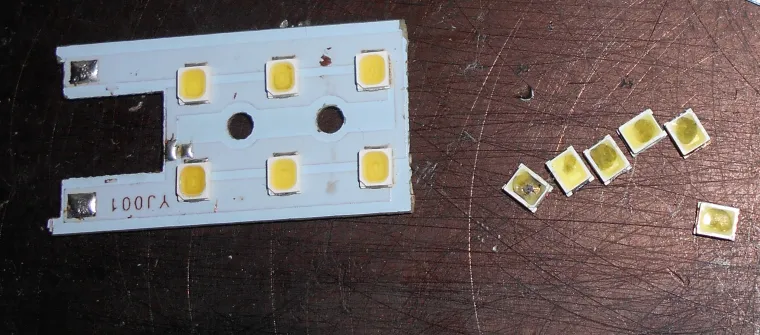

заменил светодиоды
@Андрей-Туманенко сказал :
Здорово! Это новые диоды к вам пришли?
@Схемотехник нет это б/у 3 Вольтовые . Как я понял их желательно греть всего один раз , когда припаиваешь первый раз. Перепаивать туда-сюда не желательно . Добрался до супрессоров . Пока тест
@Андрей-Туманенко сказал :
Да, да. припаивать один раз и НЕ ПЕРЕГРЕВАТЬ, то есть кратковременно и все одним разом... Иначе световой поток упадет...
Ааа это вы реальные падения посмотрели?
@Схемотехник сказал :

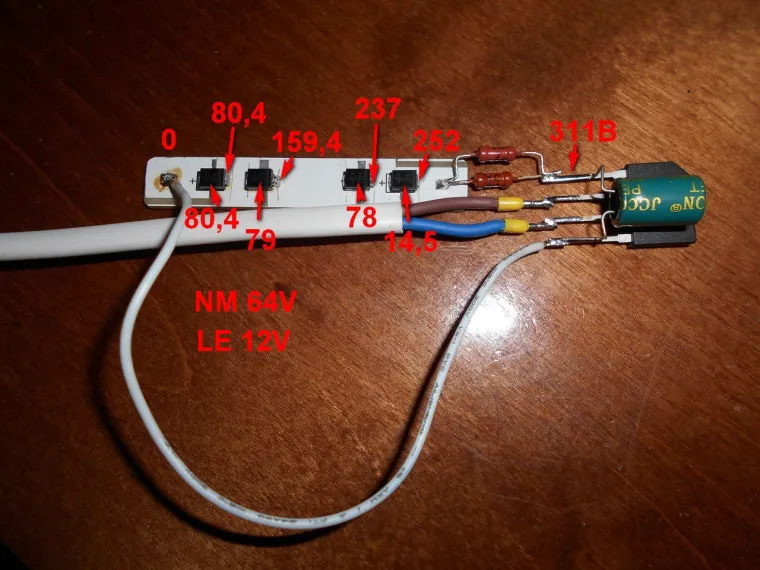

ток через супрессоры 3 мА и вот такие напряжения получились
