GLANZEN всё (продолжение) .

Вот и появилась возможность заглянуть в GLANZEN 15 Вт , который отработал более трех лет в круглосуточном режиме . Защиты IP65 больше нет .

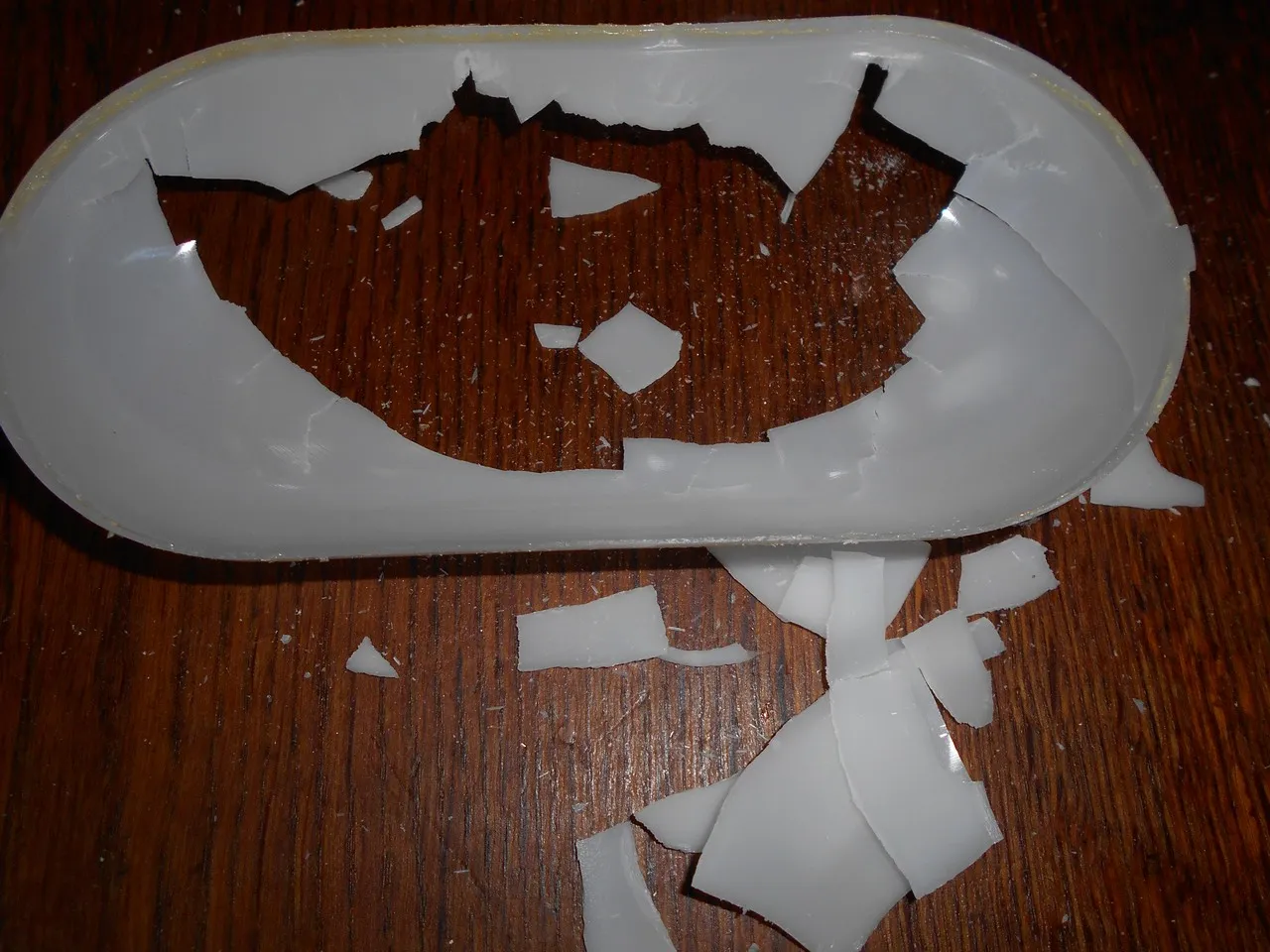

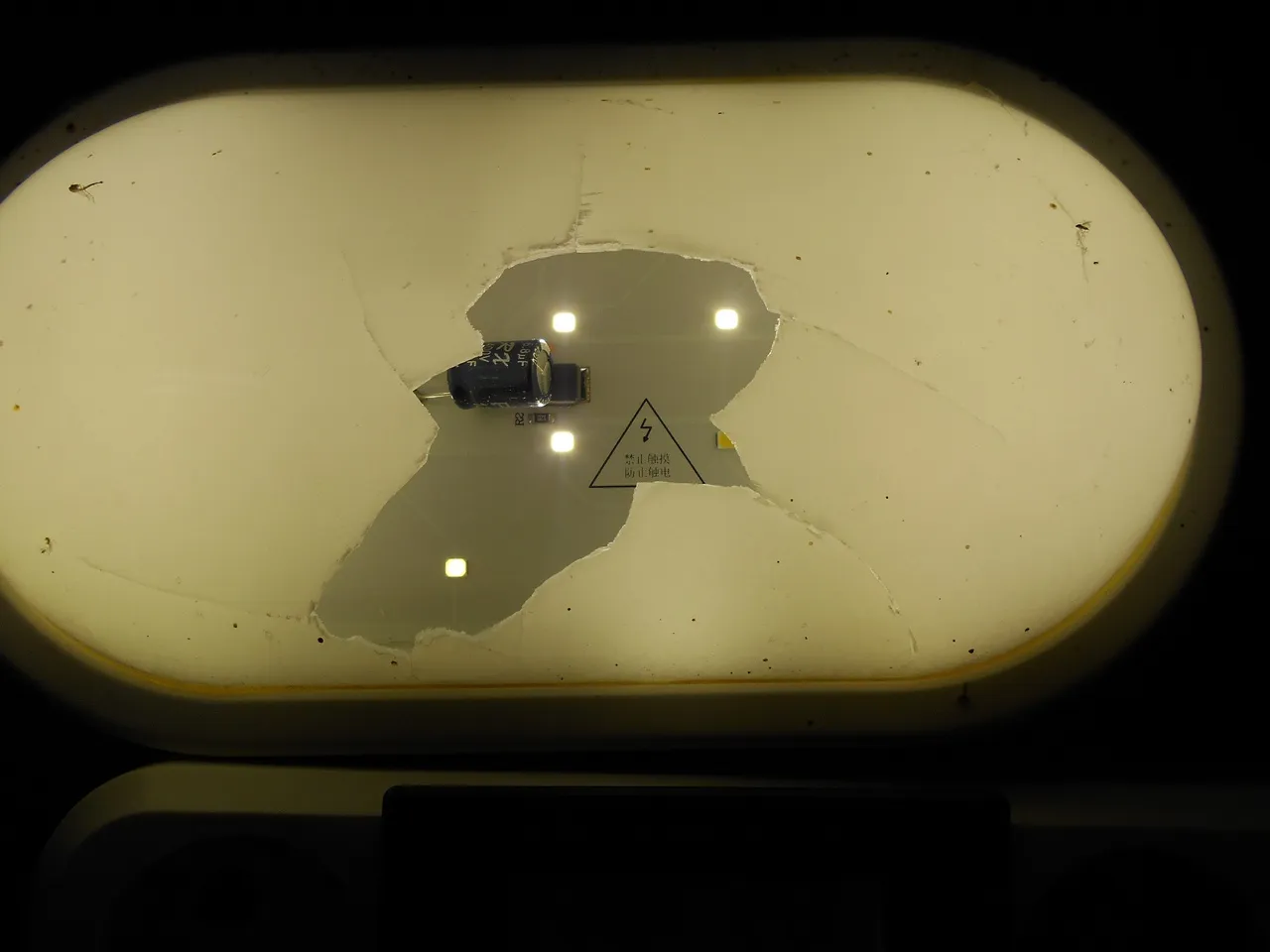

Рассеиватель рассохся и рассыпается от прикосновений.

Клей его больше не удерживает в корпусе светильника.

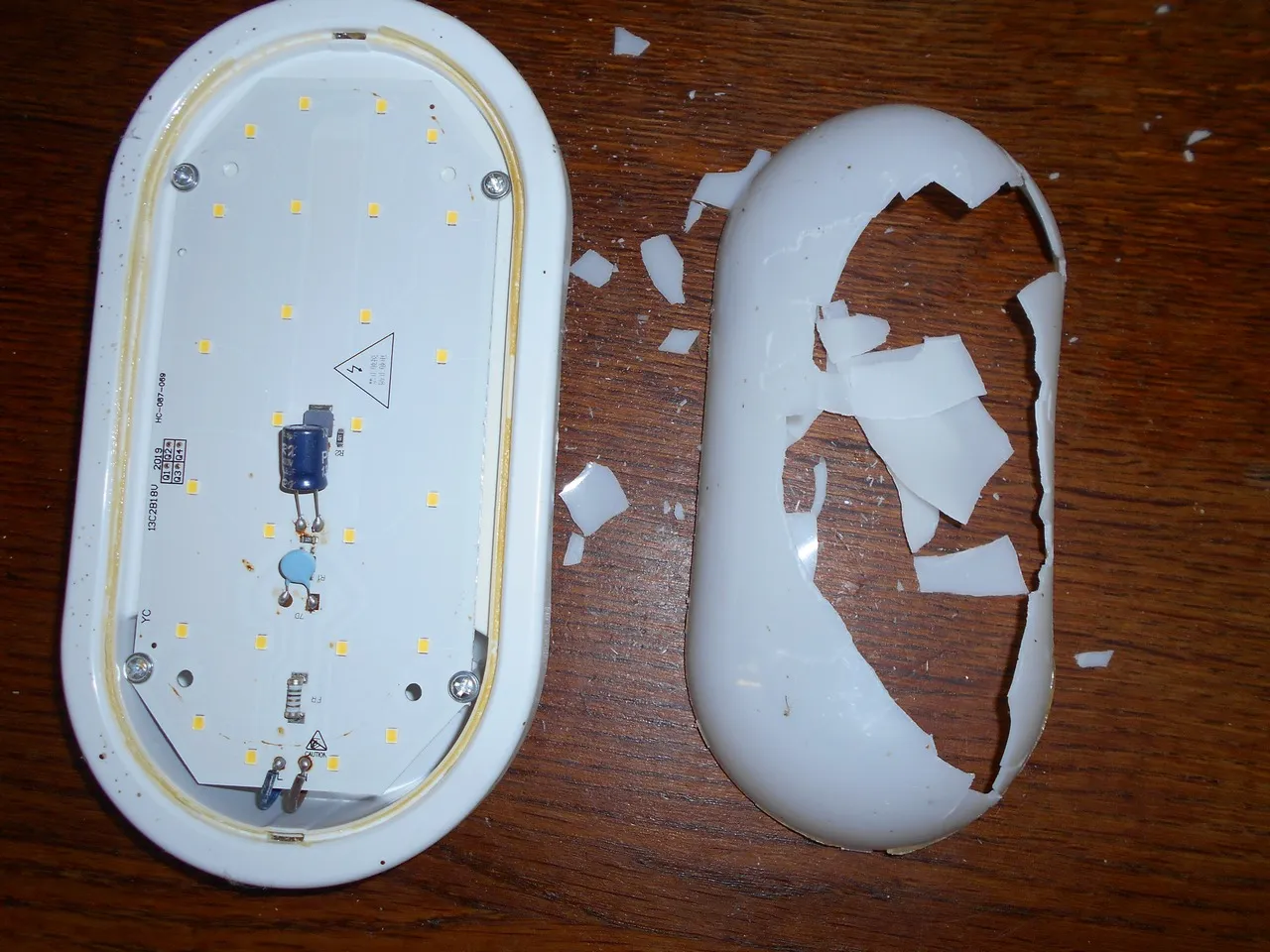

Плата алюминиевая . На ней размещены все элементы. Ток в цепи светодиодов 48 мА и ограничивается микросхемой стабилизации тока . Драйвер линейный. Светодиоды соединены по схеме 13C2B . Прямое падение напряжения на каждой паре светодиодов 17,2 Вольт. Дата изготовления платы 2019 год.

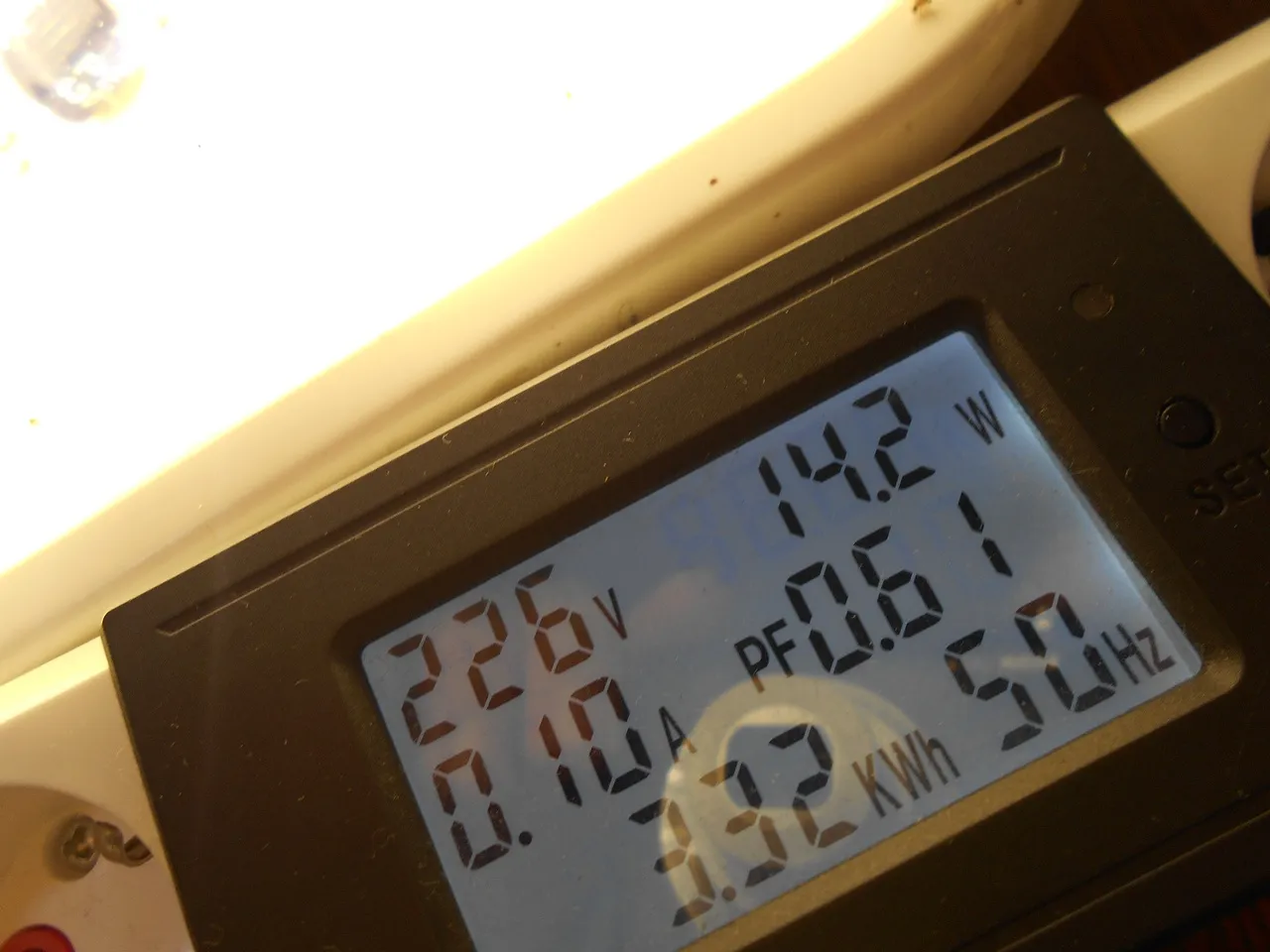

Потребляемая светильником мощность 14,2 Вт.

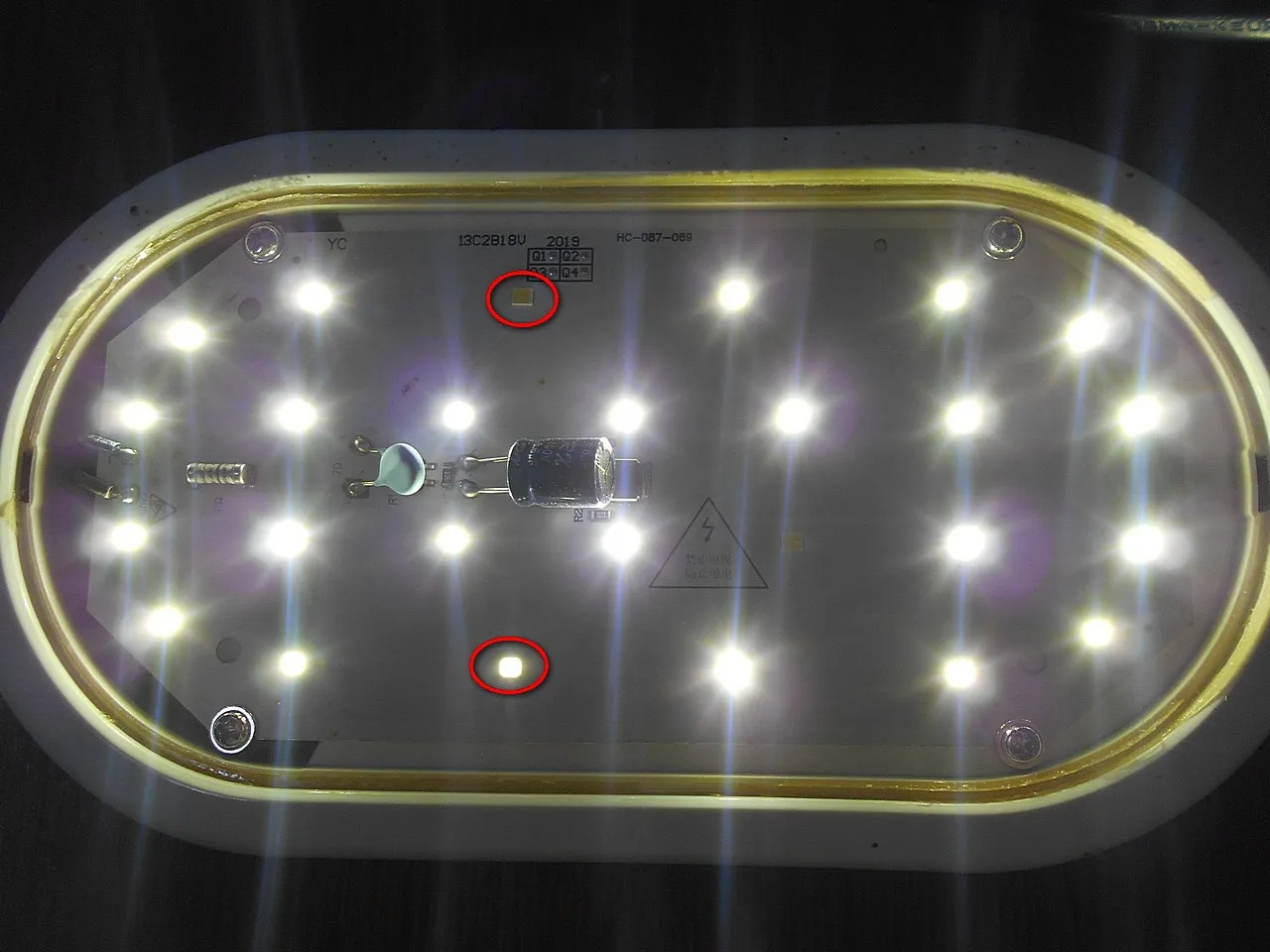

Один светодиод вышел из строя , еще один на подходе. Остальные в удовлетворительном состоянии .

Рассохшийся рассеиватель привел к разгерметизации светильника и потере IP 65 . В остальном светильник отработал более трех лет в круглосуточном режиме.

Комментарии17
3 месяца назад

А у него что с температурой у какогонить центрального диода?

1
3 месяца назад

Вот и появилась возможность заглянуть...

Наконец-то!

Рассеиватель рассохся и рассыпается от прикосновений.

Получается из-за температуры пластик оказался таким хрупким?

Прямое падение напряжения на каждой паре светодиодов 17,2 Вольт.

Интересно, а какое падение напряжения на перегоревшем светодиоде? Получается, что он оборван, и работает только один светодиод. Через который протекает повышенный ток, который вызывает повышенное падение напряжения? И ускоренный износ?

Драйвер линейный. Светодиоды соединены по схеме 13C2B.

Такая габаритная плата, что на ней можно было разместить целых два драйвера и соответственно обеспечить питание двух независимых светодиодных цепей... Вот бы надежность была бы...

В остальном светильник отработал более трех лет в круглосуточном режиме.

Даже такая, далеко не совершенная схемотехника, при наличии большой площади диодной платы, смогла обеспечить внушительный срок службы... Целых 3 года в режиме 24х7 - это, безусловно, достижение!

Также стоит отметить, что все-таки светильник работал в достаточно прохладных условиях. Неизвестно, каков был уровень питающего напряжения, часто ли присутствовало превышение напряжения. Что могло повлиять на нагрев и срок службы (известный недостаток линейного драйвера).
