готовые модули за $1,5

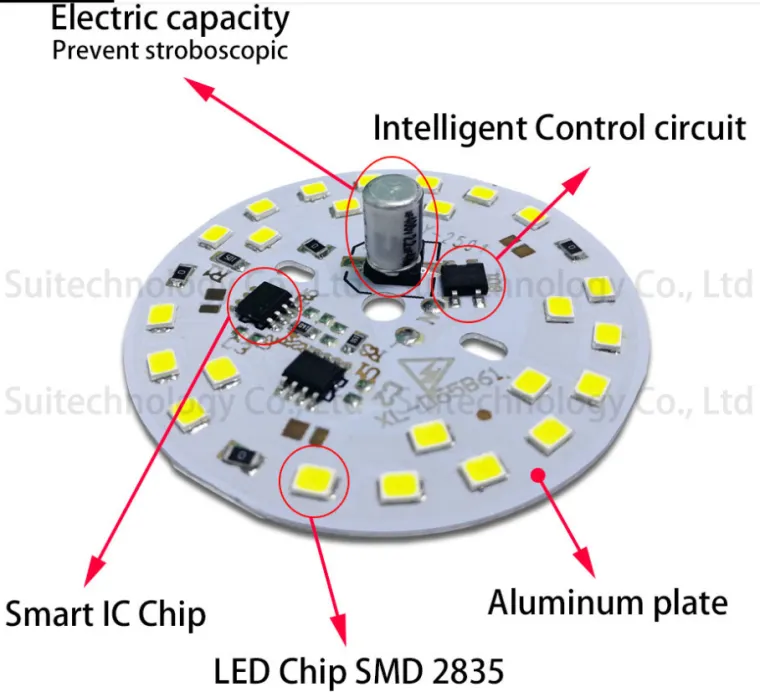

Интересно Ваше мнение о готовых модулях для ремонта светодиодных ламп и изготовления светильников
заявленная мощность модуля 15 W . Нет дросселей и конденсатор только после моста
Интересно Ваше мнение о готовых модулях для ремонта светодиодных ламп и изготовления светильников
заявленная мощность модуля 15 W . Нет дросселей и конденсатор только после моста
Доморост — независимая платформа, где эксперты тестируют светодиодные лампы и составляют коллективные рейтинги. Вместе мы получаем объективную картину - какая лампа будет служить долго и надежно, а какая может навредить вашему здоровью
Ознакомиться с рейтингомПопулярные публикации
Всем здравствуйте. У кого есть опыт работы с такими модулями ?
При входном напряжении 110 Вольт потребляемая матрицей мощность уменьшилась до 26,8 Вт . Драйвер не справляется и мы должны увидеть пульсации светового потока.
Всем здравствуйте. Сегодня прожектор LEDVANCE, с заявленной мощностью 30 Вт.
Всем здравствуйте . Сегодня прожектор Teksan 10W с неисправной светодиодной матрицей. Предлагаю протестировать в корпусе прожектора другой COB модуль . Для этого придется пересверливать отверстия...
Всем здравствуйте . Сегодня попробуем исправить дефекты в работе светодиодного дисплея . Исходные данные вот такие .
Всем здравствуйте . Помогите расшифровать рецепт .
Всем здравствуйте. Сегодня фен Vitek F-9500 с заявленной мощностью 5 кВт.
Всем здравствуйте ! Что же мы ждем от светодиодных ламп сегмента "премиум" ? Ну наверно не только высокую цену , но и безупречное качество. В качестве примера изучим отзывы о лампе Navigator...
Всем здравствуйте ! Перед нами лампа Kodak в корпусе А60 , с заявленной мощностью 15 Вт . Как известно в таком корпусе мало кто умеет делать надежные лампы 15 Вт .
@Андрей-Туманенко
У всех лампочек разные диаметры платы. Не факт, что указанная в посте плата будет пригодна к какой-то конкретной лампе. Вы по габаритам ее проверяли?
Тут похоже, установлены две ветви диодов и на каждую ветвь свой линейный драйвер ( но это предположение).
Какая емкость конденсатора? 2.2uF И это для 15Вт? (я в шоке).
У меня в исследовании 10Вт лампы установлен конденсатор 4.7uF - и его явно не хватает... При том, что реальная мощность лампы около 7Вт...
@Схемотехник сказал :
вот оно чудо изобретение
https://domorost.ru/topic/2521/gauss-elementary-15-w-%D1%81%D0%BA%D0%BE%D0%BB%D1%8C%D0%BA%D0%BE-%D0%B6%D0%B8%D0%B2%D0%B5%D1%82
@Андрей-Туманенко Вы имеете введу, что в лампочке гаусса расположена светодиодная плата аналогичная по структуре с указанной в этой теме?
Вы все верно поняли . Это одно и тоже по сути , только диаметры разные и расположение элементов.

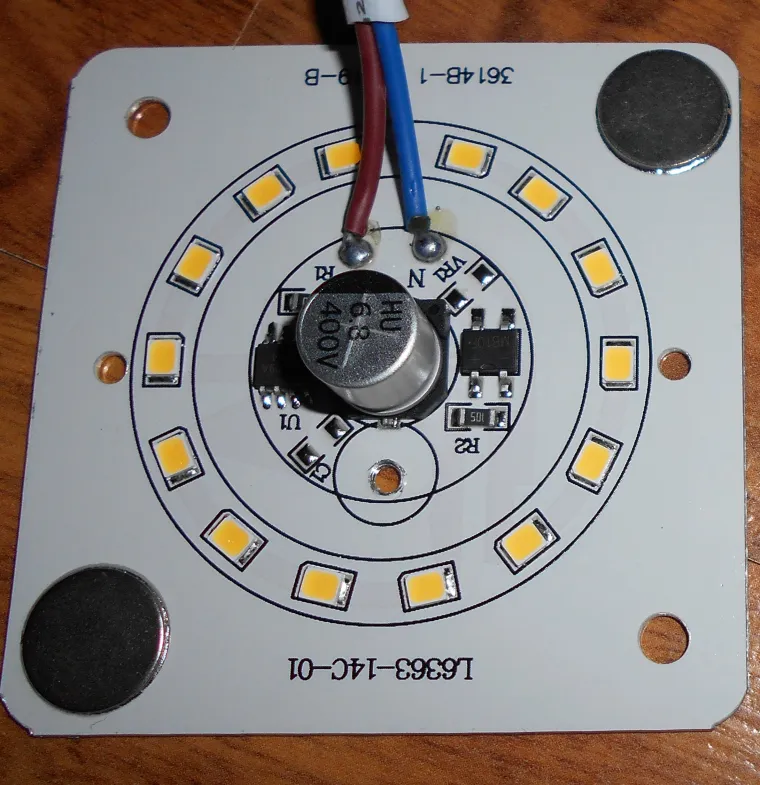

Как Вам такое решение для переделки светильников с лампами накаливания?
@Андрей-Туманенко ну такое себе, проще Е27 лампу и купить. У этих модулей линейный драйвер и слишком не защищенная от перепадов напряжения схема.

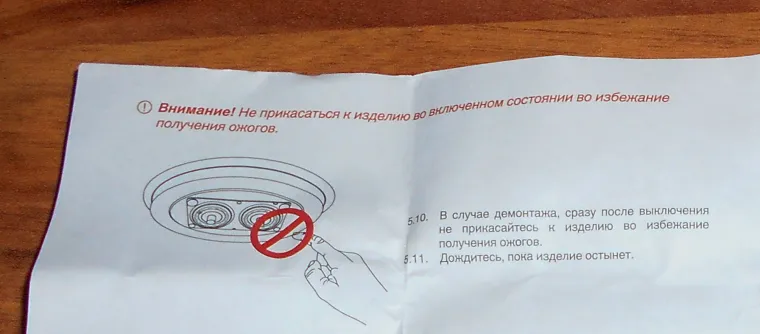

@ALEXLED дело в том , что в светильниках закрытого типа светодиодные лампы долго не живут . Этот модуль кстати нагревается прилично под него нужно добавлять радиатор какой то .

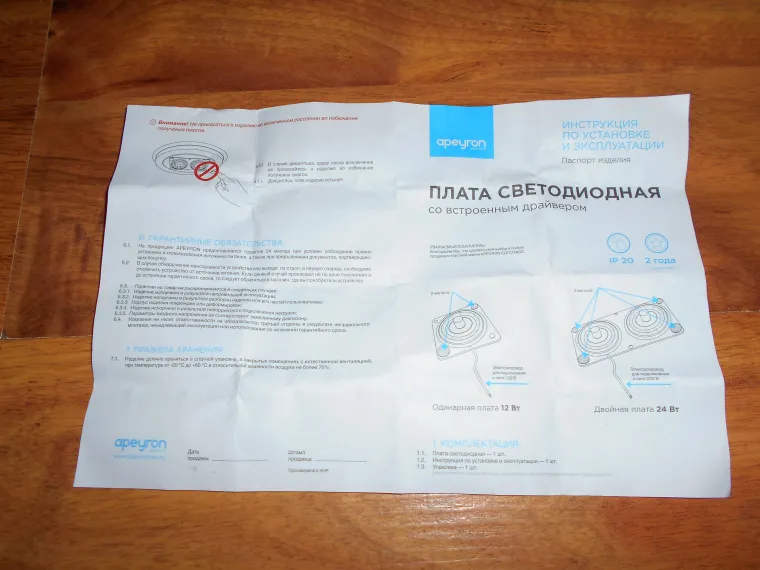

описание здесь https://apeyronled.ru/upload/iblock/694/6945f6db3c11cb996336a5d0aa065e1b.PDF
@Андрей-Туманенко впринципе живут.....даже дольше чем в открытом почему то в моих случаях
@Андрей-Туманенко сказал :
Очень интересно решение. Есть два момента:
Отсутствие импульсного стабилизатора тока (применен линейный ограничитель),
Вопрос об отводе тепла от платы. Дело в том, что сама основа светильника не будет ровной, на ней будут всякие впадины и перепады. Не факт что плата будет соприкасаться наибольшей своей площадью... Видимо, дополнительно нужно ставить какой-то кусок алюминия, например радиатор от старого процессорного кулера или же какую-то алюминиевую пластину...
Как по мне, решение очень интересное. Оно к тому же и ремонтопригодное... Есть конечно недостатки, но куда без этого же... Интересно, а сколько модулей смогут влезть в один светильник и работать с оптимальной температурой? Вроде бы очевидно, что одного модуля на 9Вт будет недостаточно... Ведь потери от плафона будут больше, чем от пластикового рассеивателя диодных ламп. А чего это я? вроде бы мощность модуля 12Вт?
@Схемотехник Если сравнивать мой конструктор из 6 кобиков , то света от этого одного модуля значительно меньше https://domorost.ru/topic/2375/%D1%82%D0%B5%D1%81%D1%82-%D1%81-%D1%82%D1%80%D0%B5%D1%81%D0%BA%D0%BE%D0%BC-%D0%BF%D1%80%D0%BE%D0%B2%D0%B0%D0%BB%D0%B8%D0%BB%D1%81%D1%8F
@Схемотехник сказал :
Небольшие неровности между поверхностью светильника и платой должна заполнить термопаста.
