IEK в мусорку или разбирать ?

Какая же жесть)) Просто приклеили светодиодную ленту в короб...все..

@akukushkin1 нет , не приклеили . Клей это слишком дорого будет ! На защелках платы закреплены. А про жесть верно , тут ни грамма нет алюминия . В шапку добавил картинок

@akukushkin1 сказал :

Какая же жесть)) Просто приклеили светодиодную ленту в короб...все..

С таким качеством... Что вы... Если бы приклеили, то быстро бы отвалилось... Гетинаксовые платки прикреплены на пластиковые защелки... На фотках с другой стороны видны, расширяющиеся части защелок...

@Андрей-Туманенко сказал :

Потолочный светильник 60*60 36 Вт 2016 года выпуска Что внутри ? Четыре диодные платы из гетинакса . И все ? Уже выломал два диода . Драйвера родного нет . Можно приколхозить другой Рабочий ток таких светодиодов вроде до 300 мА 226 мА хватило , но больше трех диодных плат драйвер не поддерживает

У вас появилась уникальная возможность исследования данного устройства... мне бы такое!!!

1. Правильно ли я понимаю, что диоды на 3В 300мА? и что диоды включены попарно параллельно?

2. Согласно вашей ссылки (предыдущая тема) драйвер используется со стабилизированным выходным током значением 600мА, при напряжении 42 - 63 В?

3. Получается, что тютелька в тютельку... Никаких запасов...

4. А сколько он проработал и в каком режиме?

5. А то что платы только на защелках - это также ведет к тому, что в процессе работы - из-за нагрева платы удлиняются и отходят от корпуса из-за чего дополнительно ухудшается теплопередача...

1. Все верно диоды 3 Вольтовые 0,5 Вт . Соединены как обычно параллельно (по 2) и последовательно 8 пар. В общем каждая диодная плата на 24 Вольта

2. Драйвер другой до 25 Вт и с меньшим током стабилизации

3. Сейчас светильник потребляет ток 80 мА , с прогревом 77 . Это три диодные платы примерно по 6 Вт . Если изготовитель заявляет 36 Вт, то можно добавить до 8 Вт . Больше не получится драйвер дохлый до 25 Вт.

4. Если верить шильдику , то светильник с 2016 года, но как эксплуатировался мне неизвестно. Родной драйвер IEK вроде выдает 600 мА , но тогда схема подключения диодных плат будет другая. Возможно драйвер был другой.

5. С отводом тепла тут не стали ничего усложнять. Платы просто на защелках закрепили к жестяному корпусу

Мне кажется, этому мусору в любом случае место в мусорном баке, все равно перегорит снова:) Данные китайские светодиоды сами по себе - сплошной брак

@ALEXLED Так из них еще и выжимают по полной . Если бы ток поменьше, а количество диодов побольше . Но это же не наш метод ! Всем нужна сверхприбыль

@Андрей-Туманенко ну да, но такое качество светодиодов наводит на мысль, чем их больше тем еще вероятнее будет брак.

@ALEXLED

в моем случае они параллельно подключены в модулях . Надеюсь такой вариант будет более жизнеспособным

@ALEXLED ну совсем нечего взять что ли ? Вот это шлак полный тогда получается ?

@Андрей-Туманенко ну да, только параллельно все равно нагрузка на одну цепь будет чуть выше чем на вторую, из за того, что у всех светодиодов отличные друг от друга характеристики. Есть и с браком кушающие слишком много или слишком мало. Но в Вашем случае надо смотреть только на ток и температуру.

@Андрей-Туманенко конечно нечего взять, эти китайские помойные светодиодные линейки все точно в мусор, корпус стремноват для создания своего светильника. Светодиодные панели такого типа - в мусорку не глядя, чисто мое мнение.

@ALEXLED Оно еще и светит довольно противными отдельными точками и рассеиватель не спасает . Такие раньше делали. Да это старые светильники совсем. А есть сейчас панели для потолков Армстронг которые совершенно ровным светятся. Они по другому совсем сделаны. Очень красивый потолок получается с такими. И их же можно и на стену ставить. И даже подвешивать просто на бетонную плиту, если надо ( но тогда драйвер надо придумывать куда то же его надо положить ).

@Stroitel сказал :

Они по другому совсем сделаны.

А как они сделаны? как сделаны современные модели? На диодах установлены рассеивающие линзы?

@Схемотехник там светодиоды по бокам и они светят на стекло-призму. Почитайте про Edge-LED конструкцию подсветки, принцип тот же.

@ALEXLED сказал :

@Схемотехник там светодиоды по бокам и они светят на стекло-призму. Почитайте про Edge-LED конструкцию подсветки, принцип тот же.

Мне известно, что такая подсветка применяется в мониторах. Но там и плата на алюминиевой подложке и корпус у матрицы металлический и диоды высокого качества...

А вот со светильниками возникают вопросы. Достаточно ли будет светового потока при размещения диодов сбоку со всем сторон? А то может быть из-за такого ограничения, производитель нарастит ток через диоды и ухудшит их режим?

@Схемотехник ну тут уж зависит от производителя светильника, впринципе такой уже и доморост помоему разбирал и я разбирал, идея хорошая относительно.

@Stroitel сказал :

Они по другому совсем сделаны.

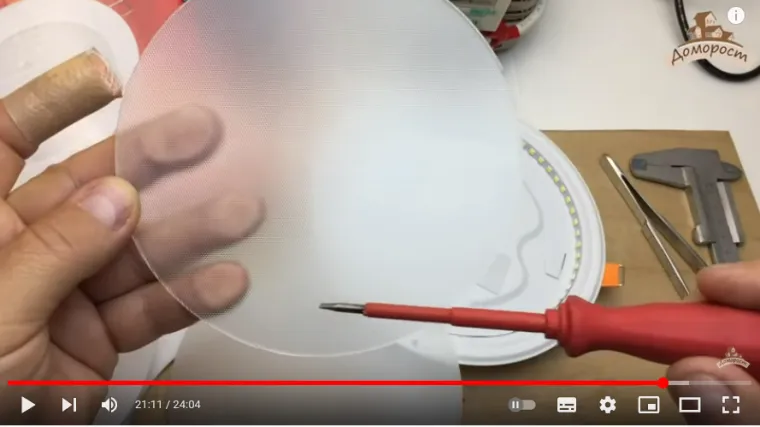

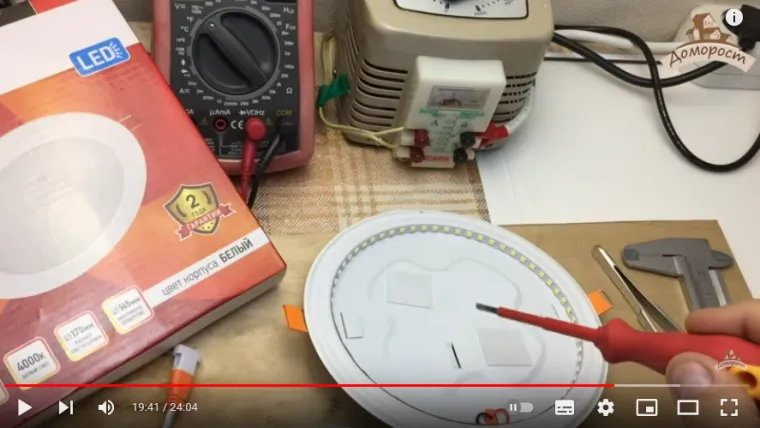

Мы же смотрели видео https://www.youtube.com/watch?v=a5bByMiHD6Y правда оно про маленькую панельку, но идея новых светильников 600х600 для потолков похожа .

Торцевая подсветка ...белый отражатель и тд..

@Схемотехник кстати, а ведь в такой панельке даже более важно качество светорассеивателя, ведь если он будет сделан из фигового пластика, то он быстро помутнеет-пожелтеет и светодиоды будут светить зря:)

@Slava на днях монитор раскурочили на работе . Оргстекло осталось от него , что за матрицей стоит .

@ALEXLED сказал :

@Схемотехник ну тут уж зависит от производителя светильника, впринципе такой уже и доморост помоему разбирал и я разбирал, идея хорошая относительно.

да, да, "относительно" ))

@Slava сказал :

Мы же смотрели видео правда оно про маленькую панельку, но идея новых светильников 600х600 для потолков похожа . Торцевая подсветка ...белый отражатель и тд..

как всегда, все забыли)) спасибо за напоминание...

@Slava на днях монитор раскурочили на работе . Оргстекло осталось от него , что за матрицей стоит .

оно там непростое было)

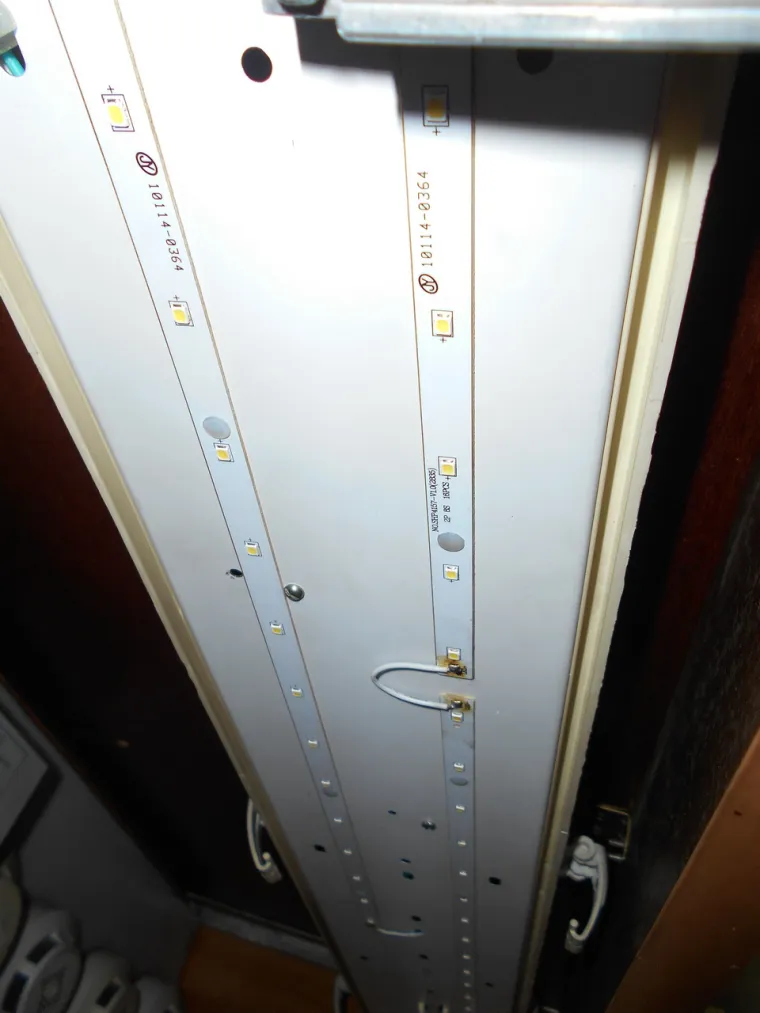

@Схемотехник в общем от IEK кое что применил

@Андрей-Туманенко сказал :

в общем от IEK кое что применил

Здорово! Отлично смотрится! Все за производителей приходится переделывать...

@Схемотехник

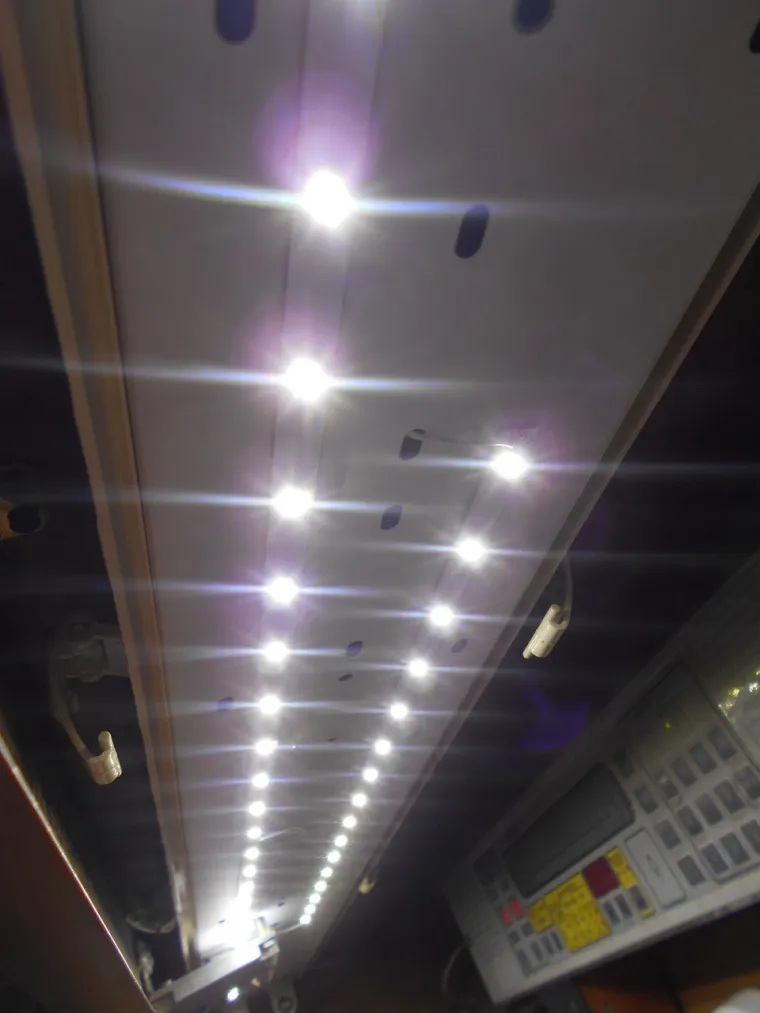

еще сменщики добавили к "дежурному" свету "рабочий" поярче

@Андрей-Туманенко сказал :

еще сменщики добавили к "дежурному" свету "рабочий" поярче

Здорово! А туда же можно прикрепить рассеиватель и будет очень долговечная лампа с хорошими углами рассеивания!

@Схемотехник пока в процессе , еще не сделал

@Андрей-Туманенко сказал :

пока в процессе , еще не сделал

Понял, первая "прикидка" так сказать!

@Схемотехник как я понял светодиоды 0,5 Вт . Следовательно рабочий ток будет 0,166 А или 0,15 ? Она попарно значит 300 мА общий ? Сейчас драйвер настроил на 250 . В родном светильнике просто к корпусу закреплены диодные платы . Не знаю стоит ли под каждый диод добавить каплю КПТ-8 ? Рассеиватель от IEK можно порезать и на стойки закрепить . В общем пока так

@Андрей-Туманенко сказал :

Не знаю стоит ли под каждый диод добавить каплю КПТ-8 ?

думаю, не имеет никакого смысла... Планки от нагрева будут удлиняться и отходить от корпуса...

как я понял светодиоды 0,5 Вт . Следовательно рабочий ток будет 0,166 А или 0,15 ? Она попарно значит 300 мА общий ? Сейчас драйвер настроил на 250

думаю, все верно!
