INDOME 24 Вт . Что внутри ?

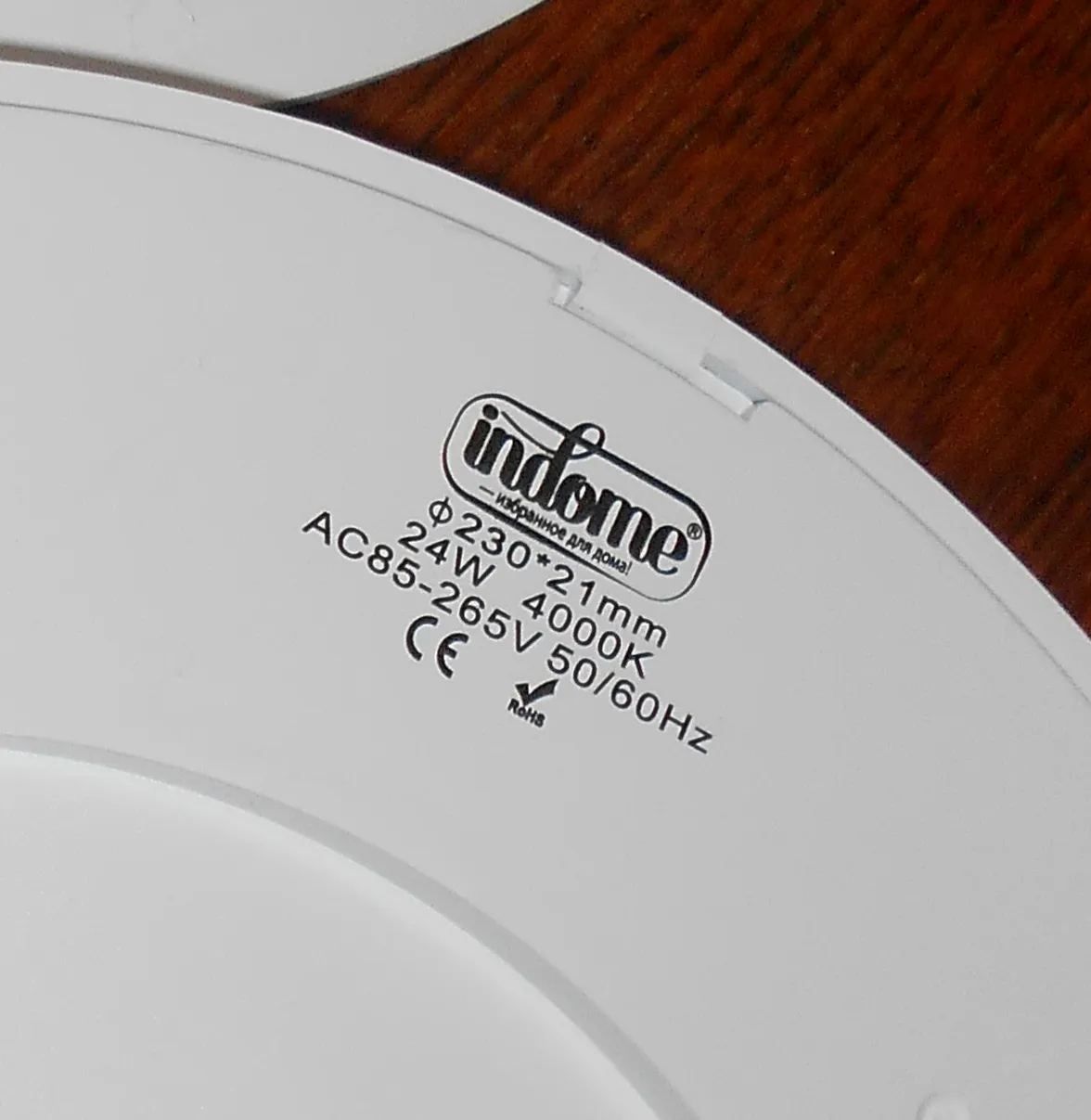

Всем здравствуйте . Предлагаю посмотреть как устроен плоский потолочный светильник от Indome , с заявленной мощностью 24 Вт .

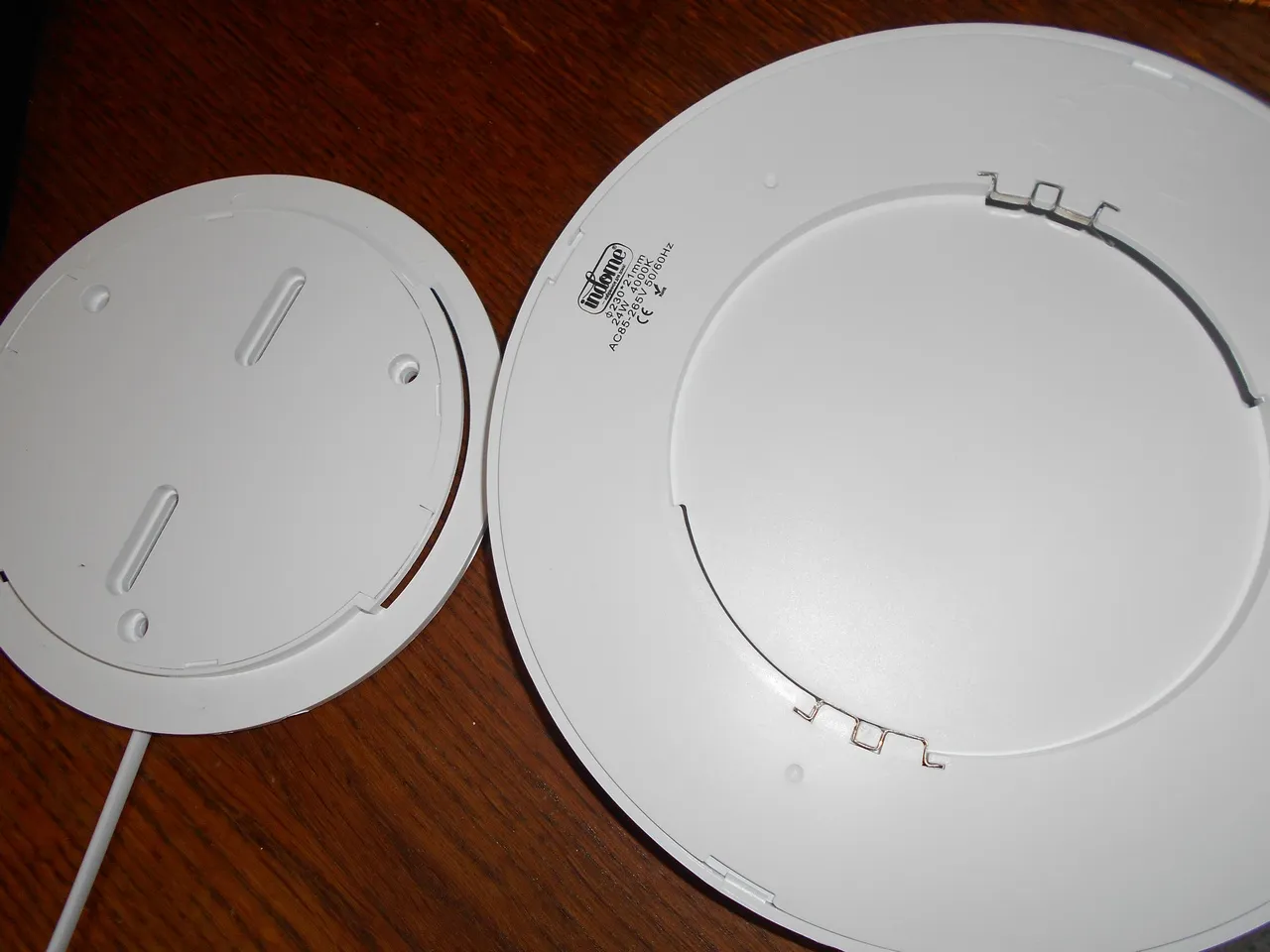

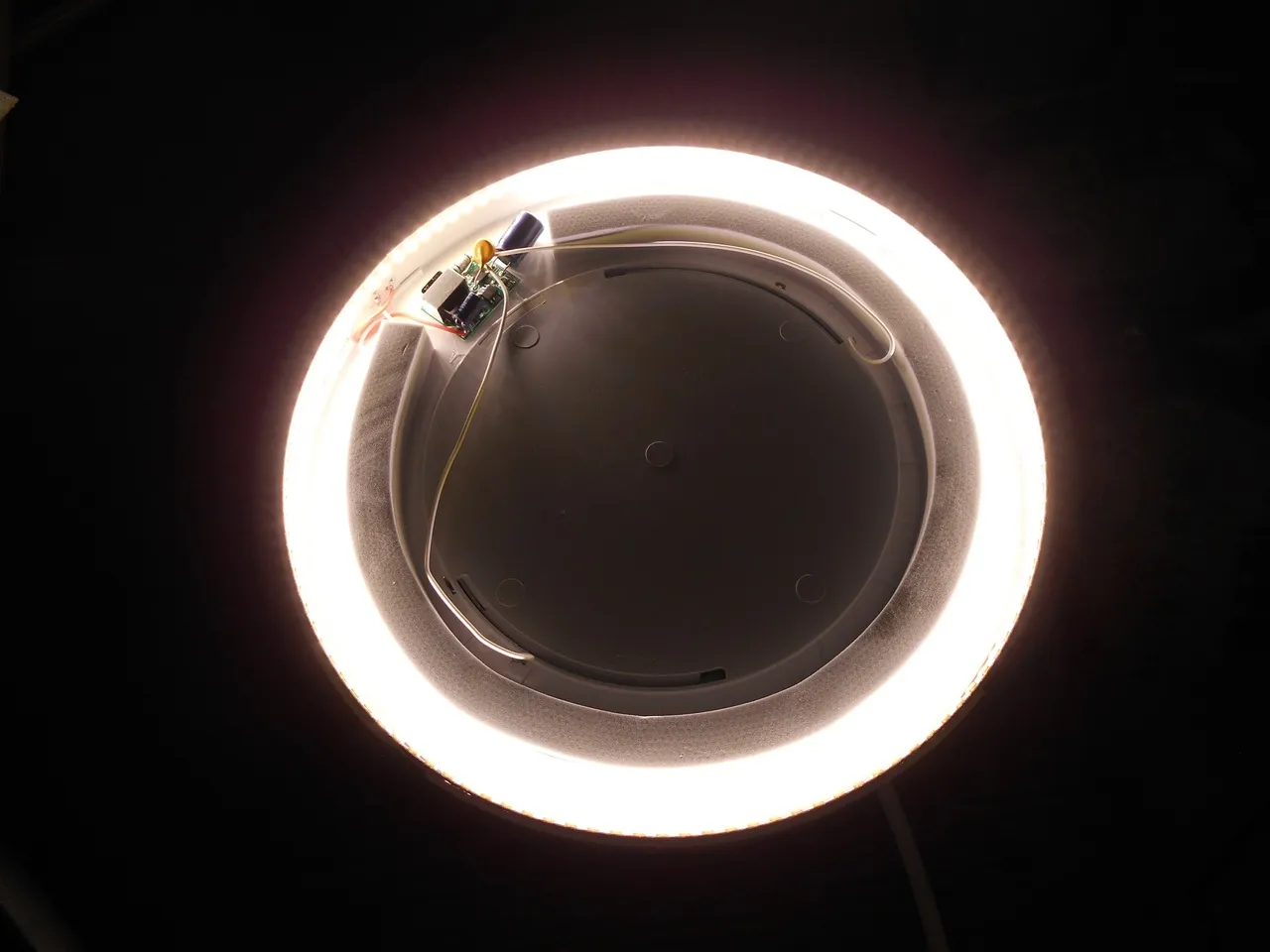

Светильник состоит из двух частей .

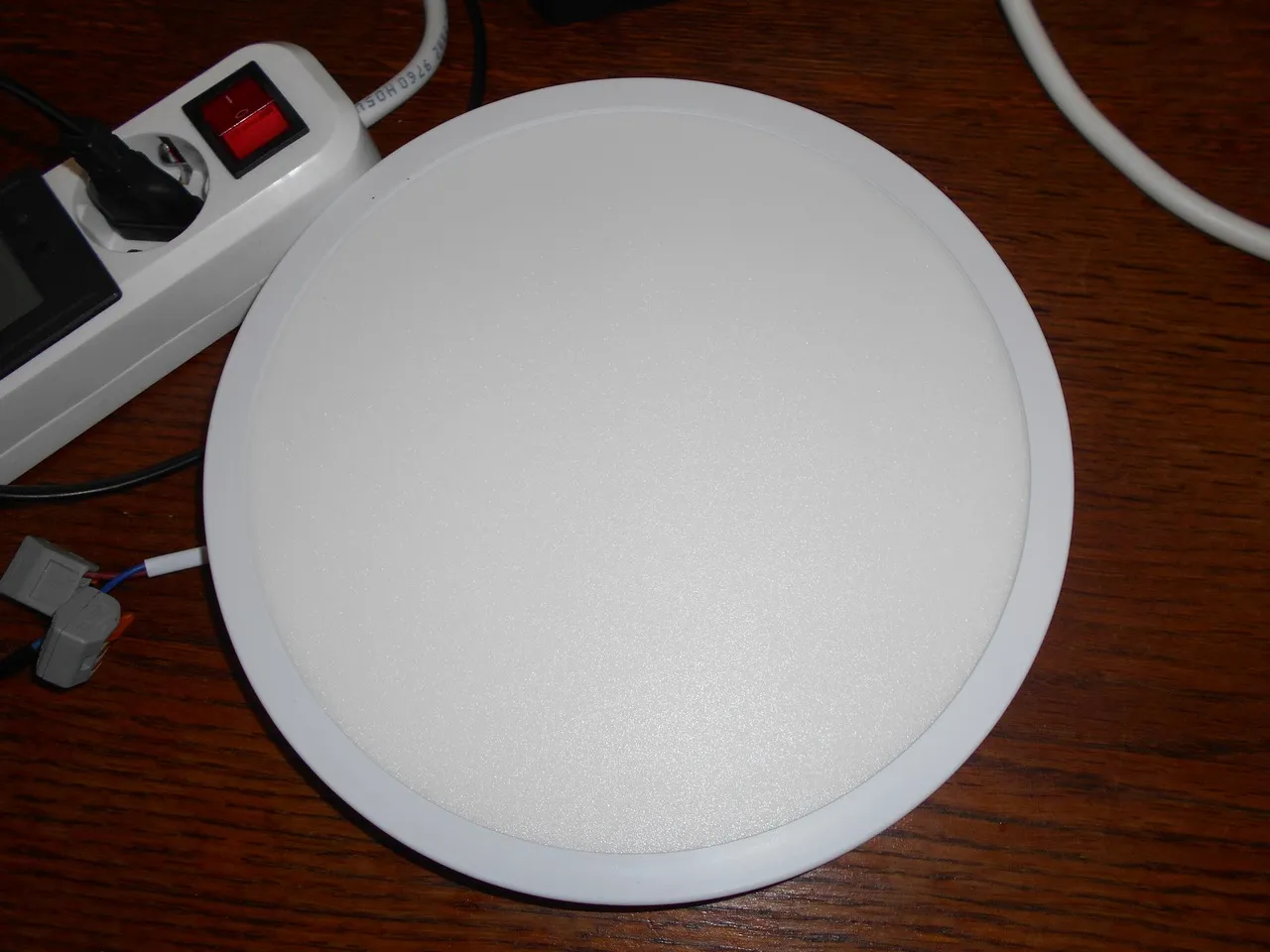

Его высота всего 20 мм .

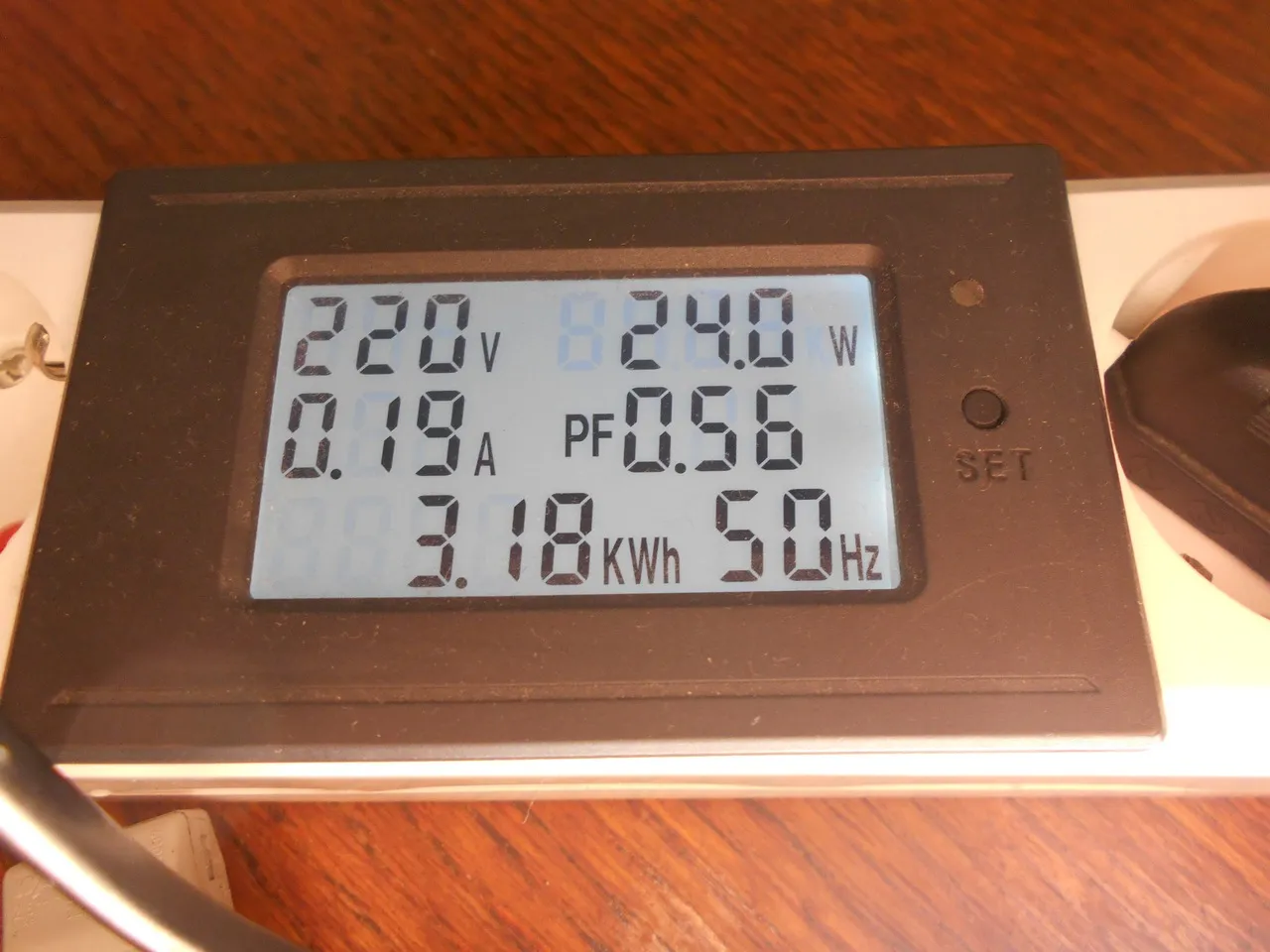

Потребляемая мощность по переменному току при включении 24 Вт.

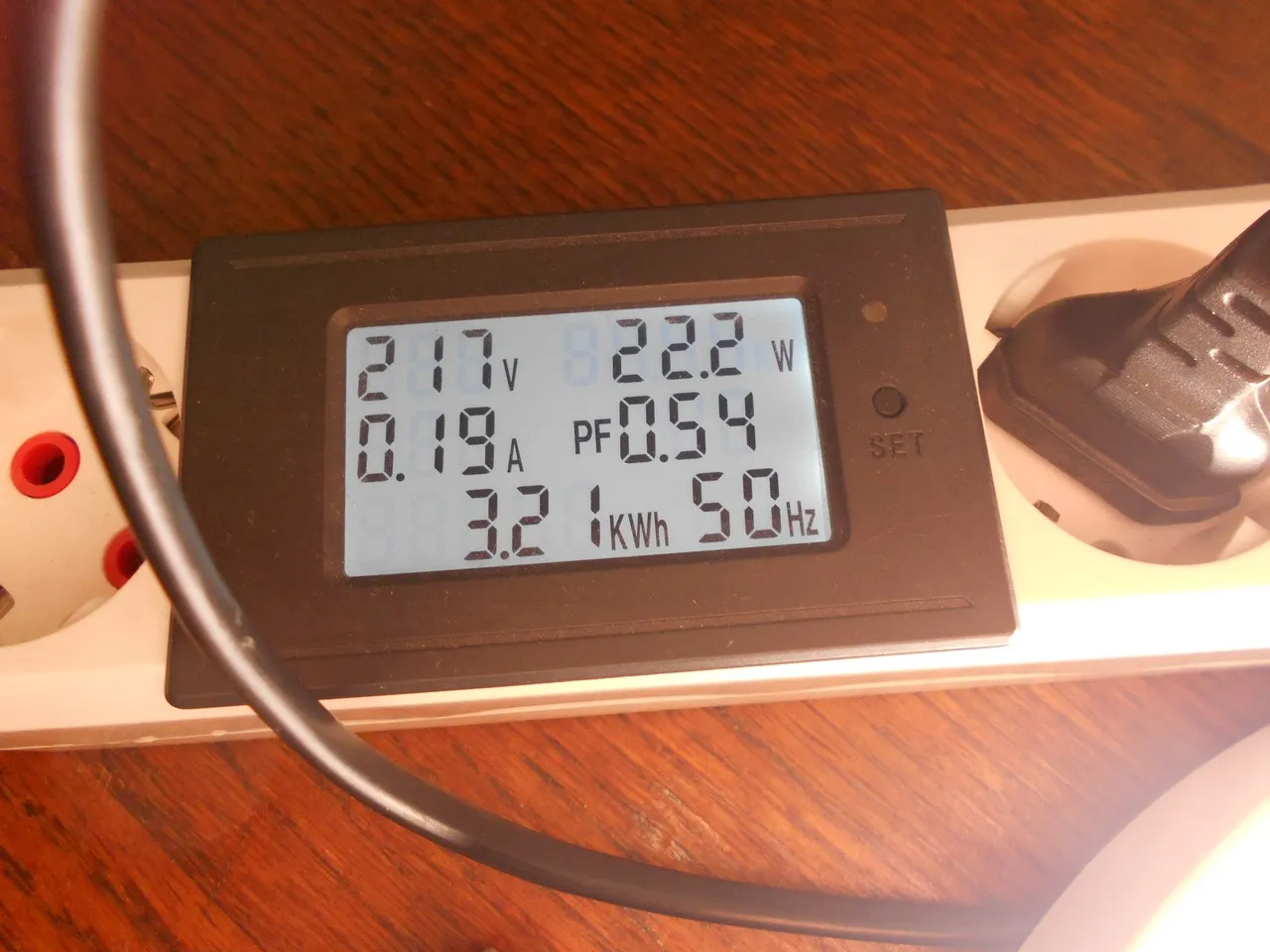

После прогрева в течении часа мощность заметно снижается . Через час работы останавливается на 22,2 Вт.

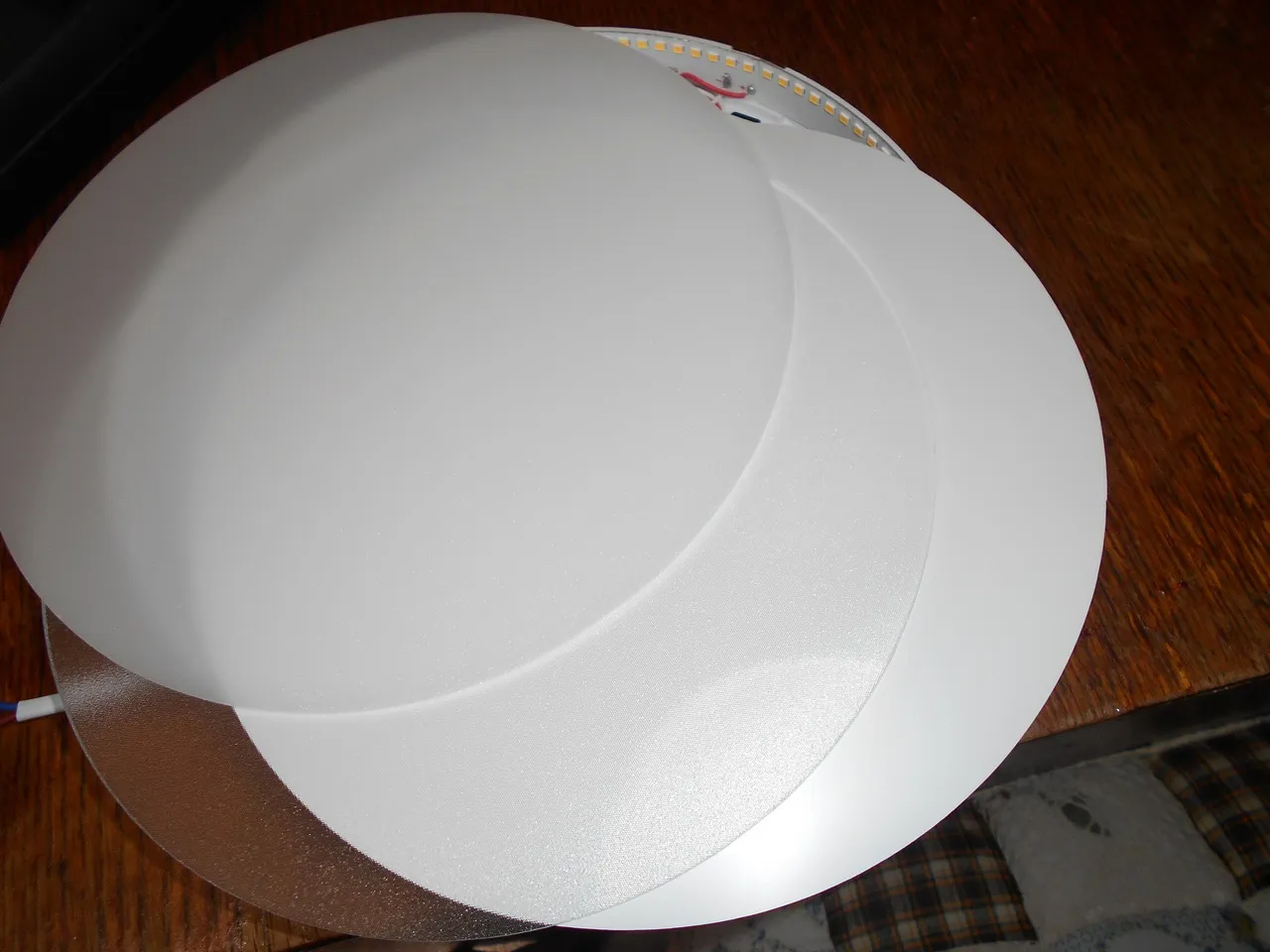

Все это признак сильного нагрева светодиодов. Под пластиковым кольцом три светофильтра . Все разной толщины и разные по функциям. Очень напоминает подсветку матрицы в ЖК мониторе.

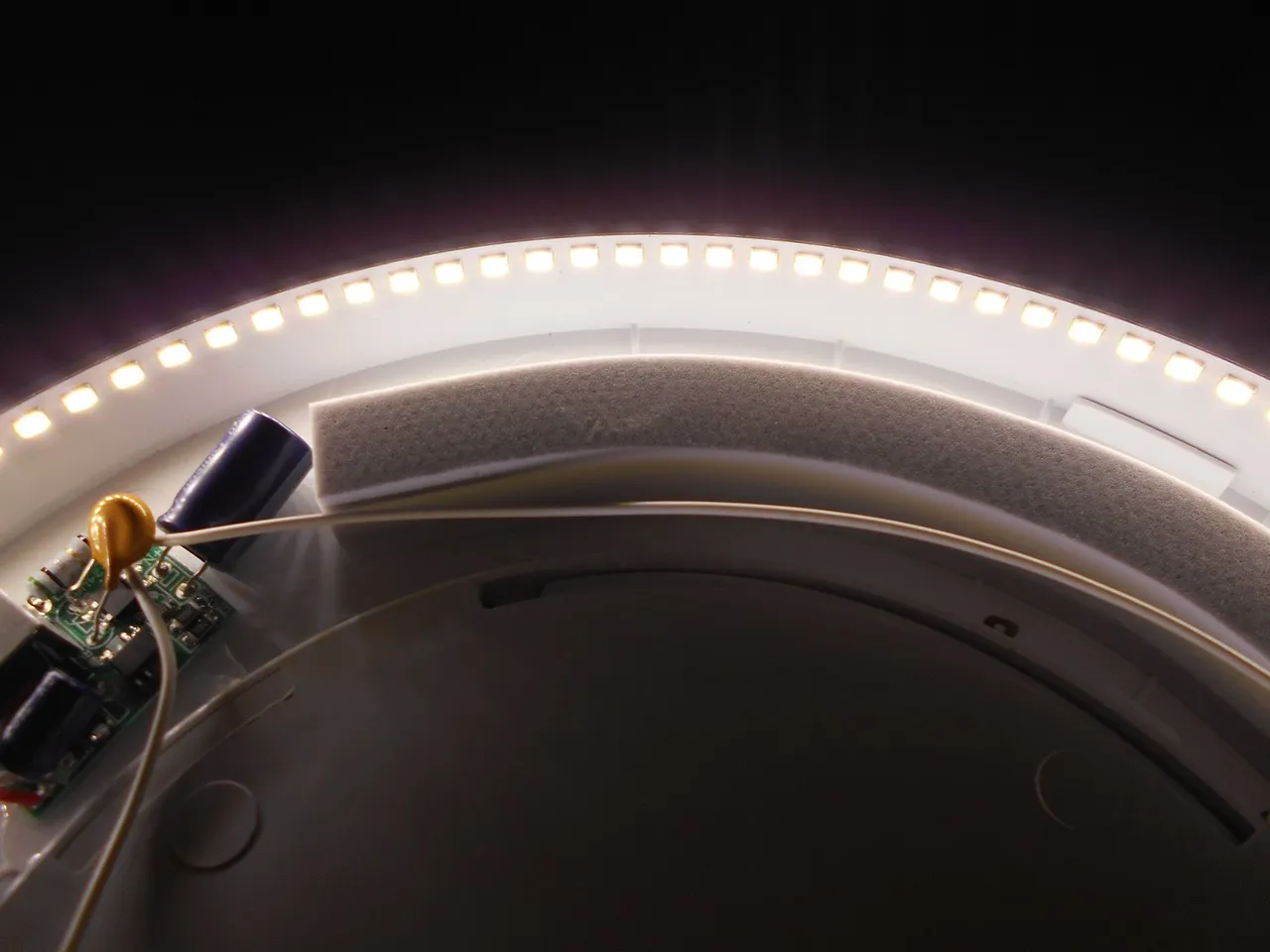

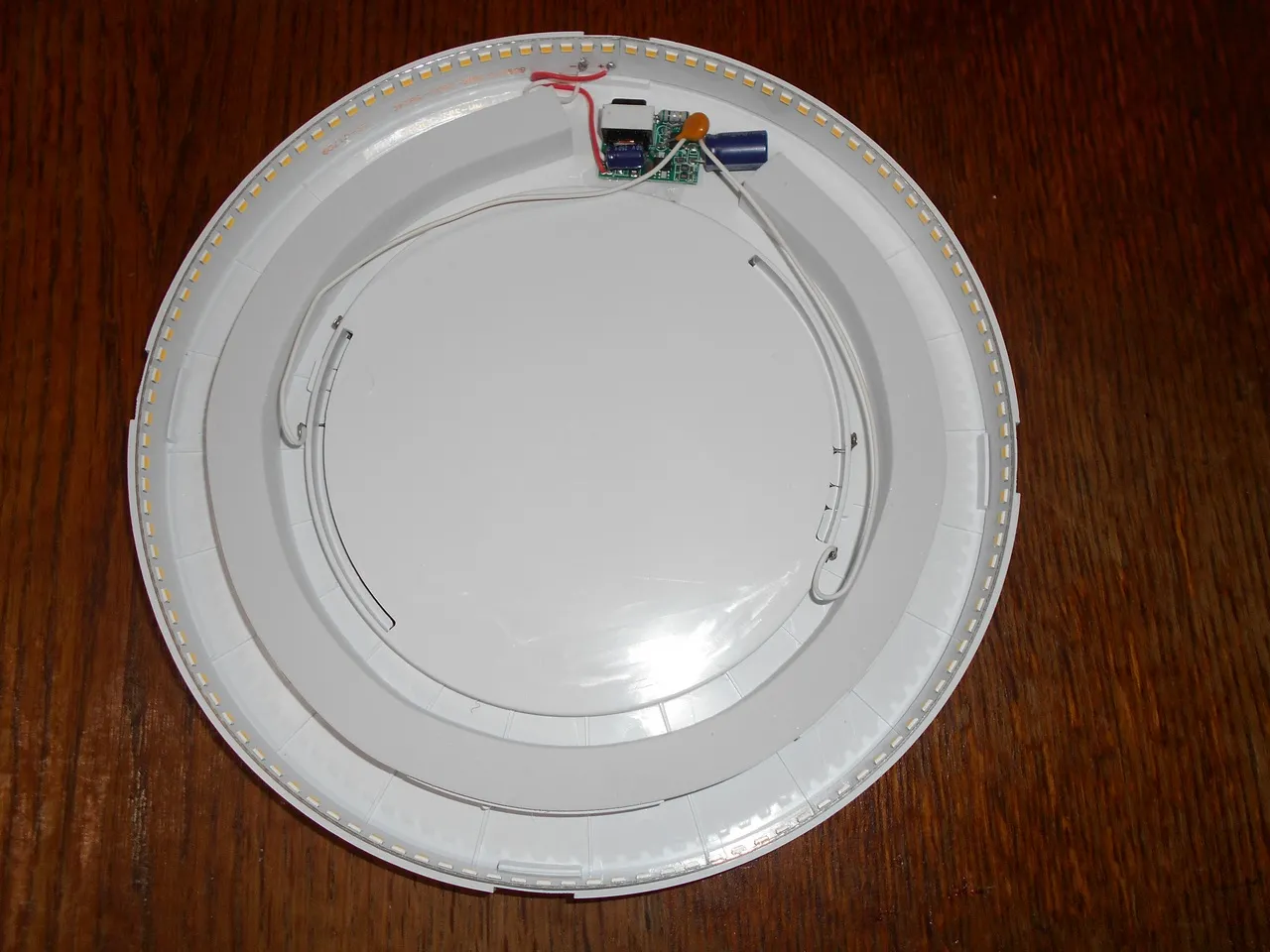

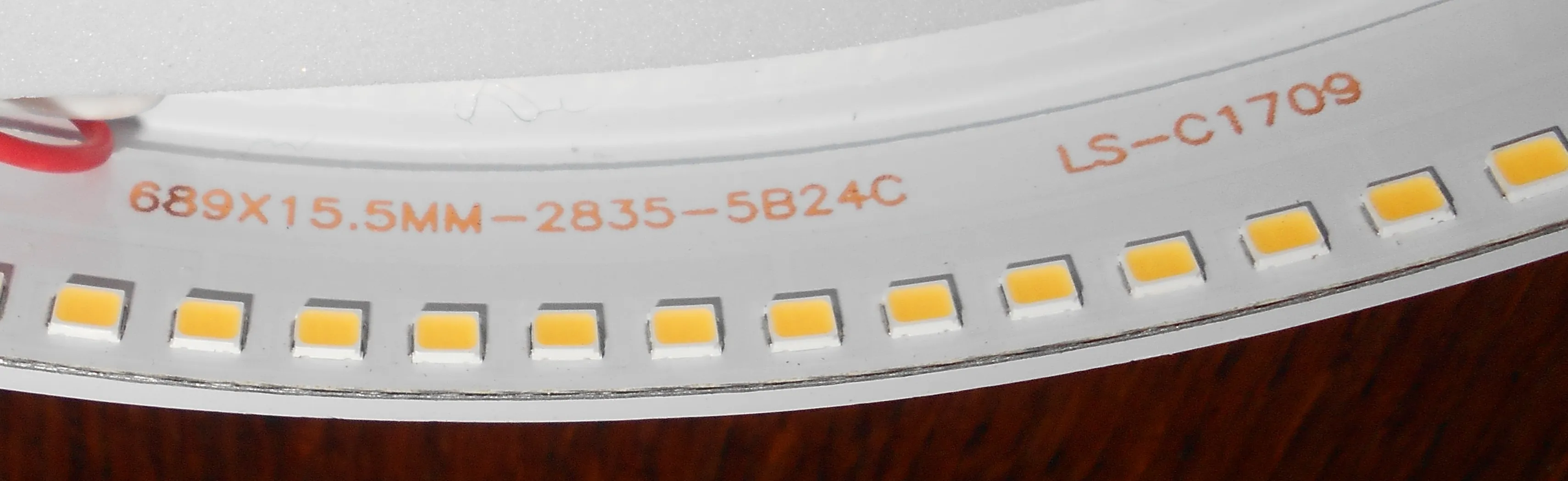

Светодиоды 2835 расположены по окружности на алюминиевой плате размером 689х15,5 мм.

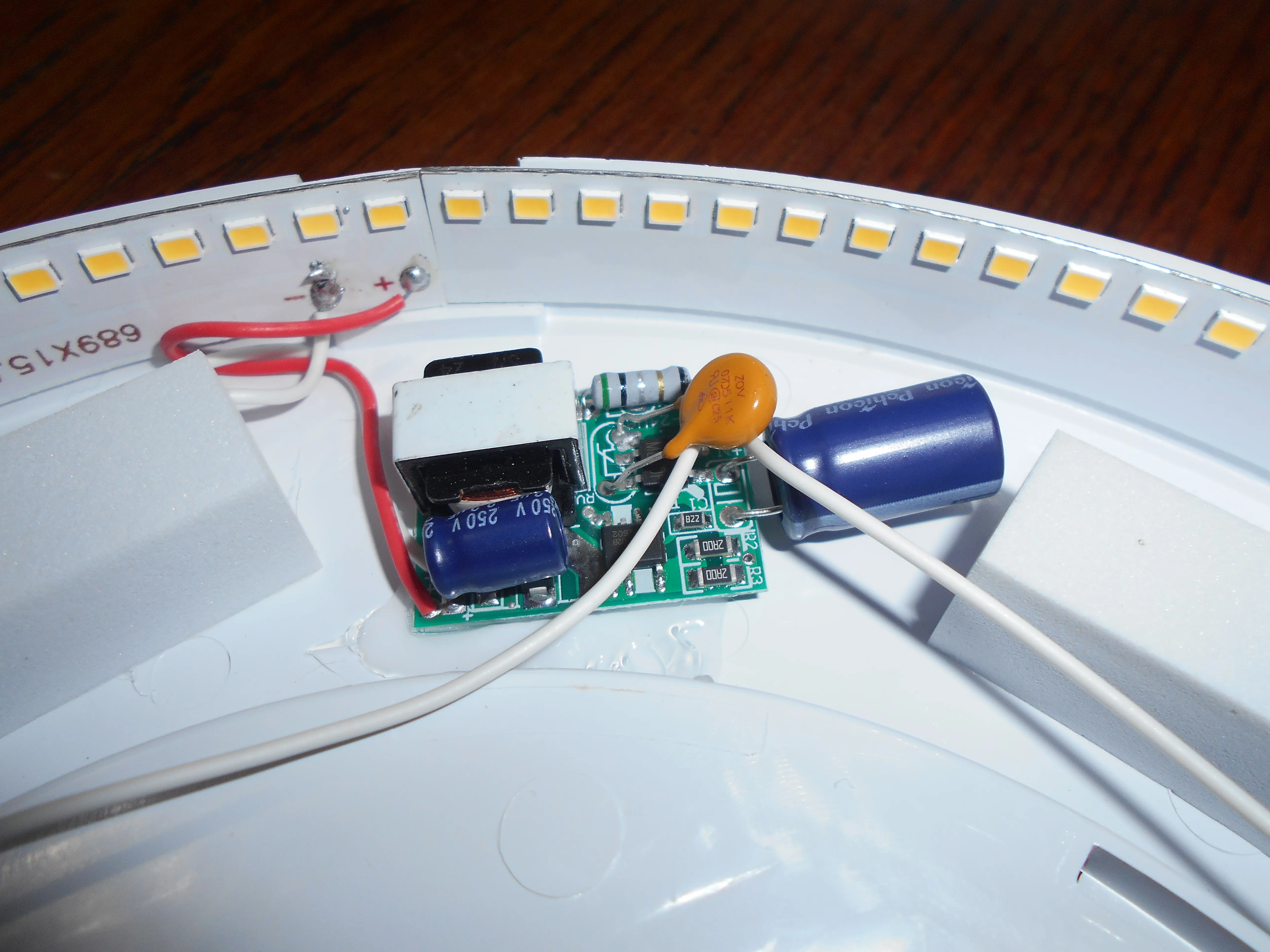

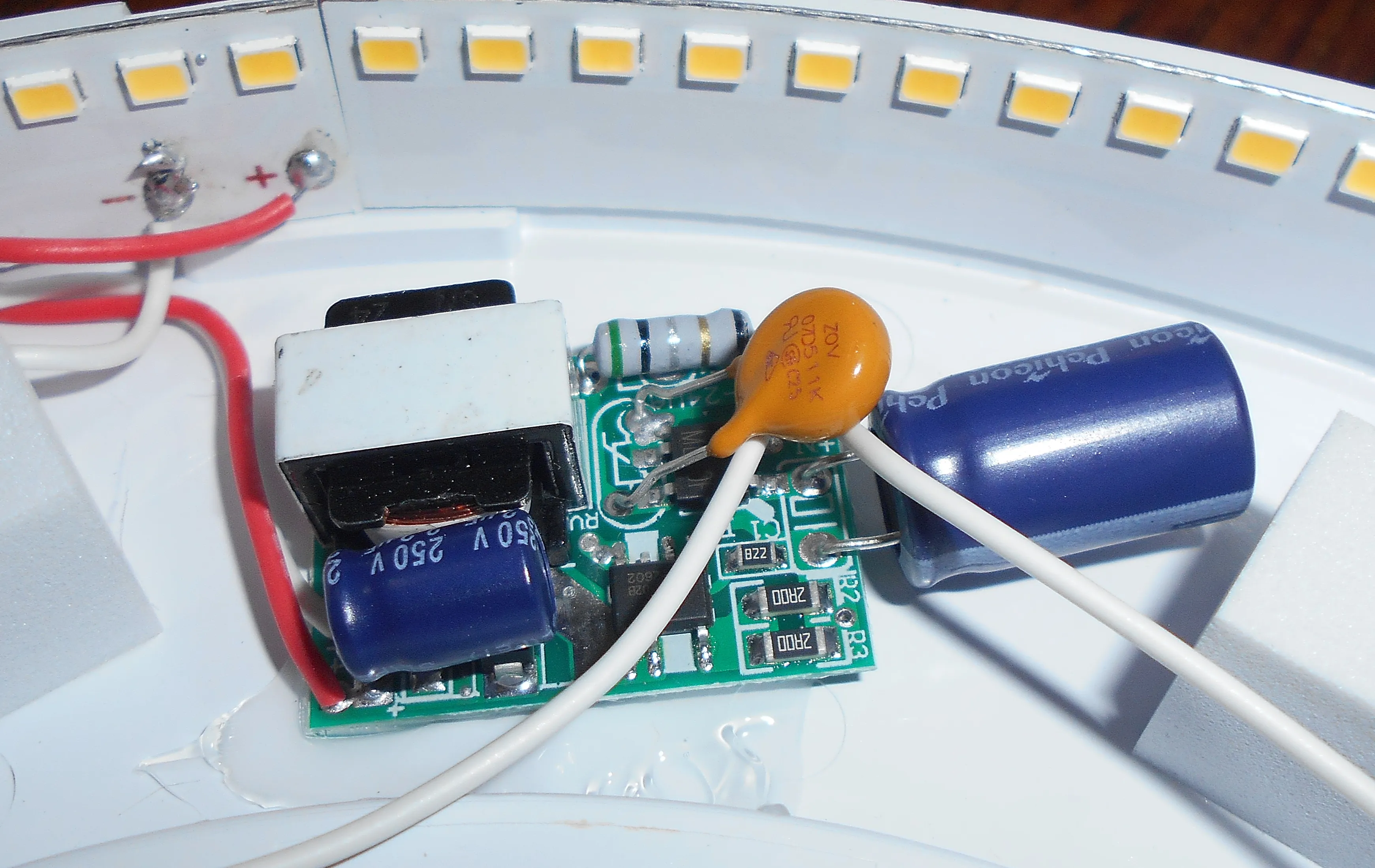

Собраны по схеме 5B24C . Драйвер импульсный на DP9502B .

Есть варистор на 510 Вольт .

напряжение на выходе драйвера при включении 75 Вольт . Ток в цепи светодиодов 295,2 мА .

Всего 120 светодиодов . На каждом рассеивается мощность около 0,18 Вт .

Чем еще дополнить обзор ?

Комментарии11
3 месяца назад

Спасибо! А вот интересно, у вас нет возможности замерить температуру платы возле светодиодов?

1
3 месяца назад

Собраны по схеме 5B24C

Это получается по 5 включены параллельно, и такие цепочки соединены последовательно в количестве 24 штук?

Значит, используются диоды на 3В.

3 * 24 = 72 Вольта.

0,295 / 5 = 59mA на диод.

Все это признак сильного нагрева светодиодов.

Дорабатывать не планируете? Не многовато ли ему 24Вт?

Чем еще дополнить обзор ?

Алюминиевая платка контактирует с узким пластмассовым корпусом?

Думаю, что здесь очень актуальны данные о температуре платы..

Тем более вы сами обратили внимание, на "сильный нагрев".

2
3 месяца назад

Интересное название, как думаете, специально так созвучно с другой известной маркой сделали?

1
