Как это делает Kenwood ?
Всем здравствуйте . Сегодня предлагаю заглянуть в зарядное устройство KSC-15 для радиостанции . Вся необходимая информация есть на шильдике

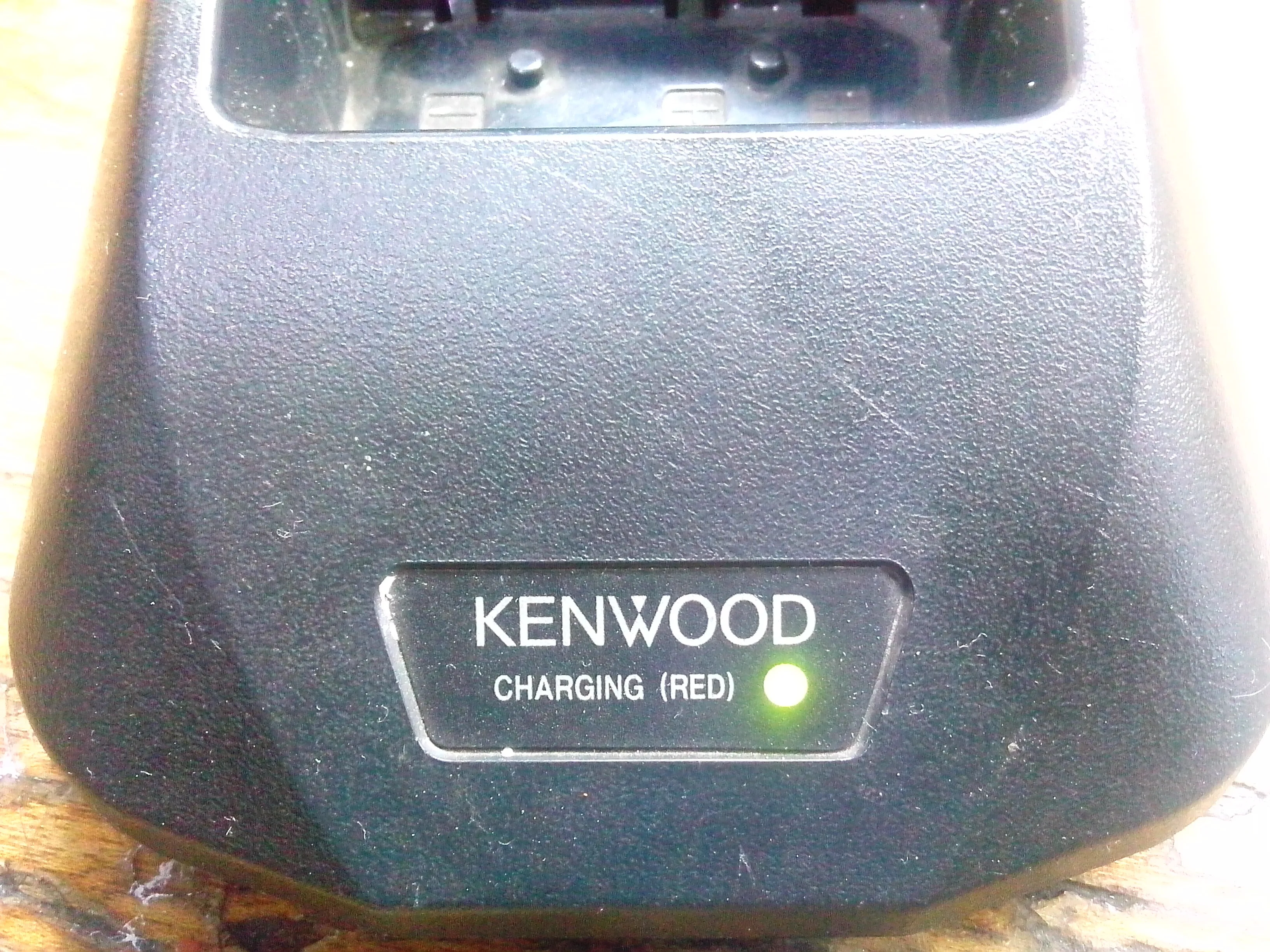

При включении горит зеленый индикатор , он же сигнализирует об окончании зарядки
Во время зарядки горит красный индикатор . Ток зарядки 500 мА .

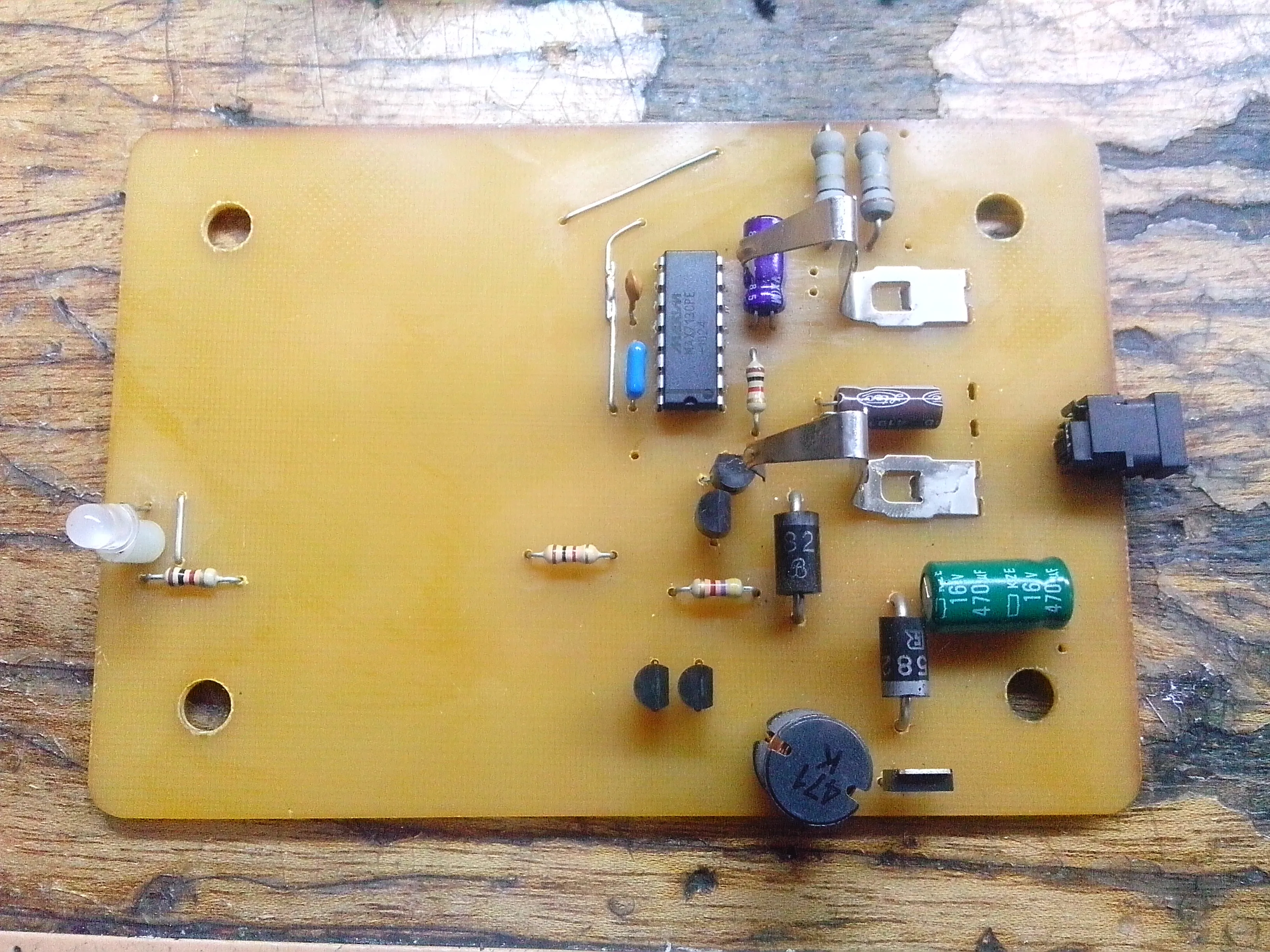

А теперь внутренности . Схема собрана на плате из стеклотекстолита на специализированной микросхеме

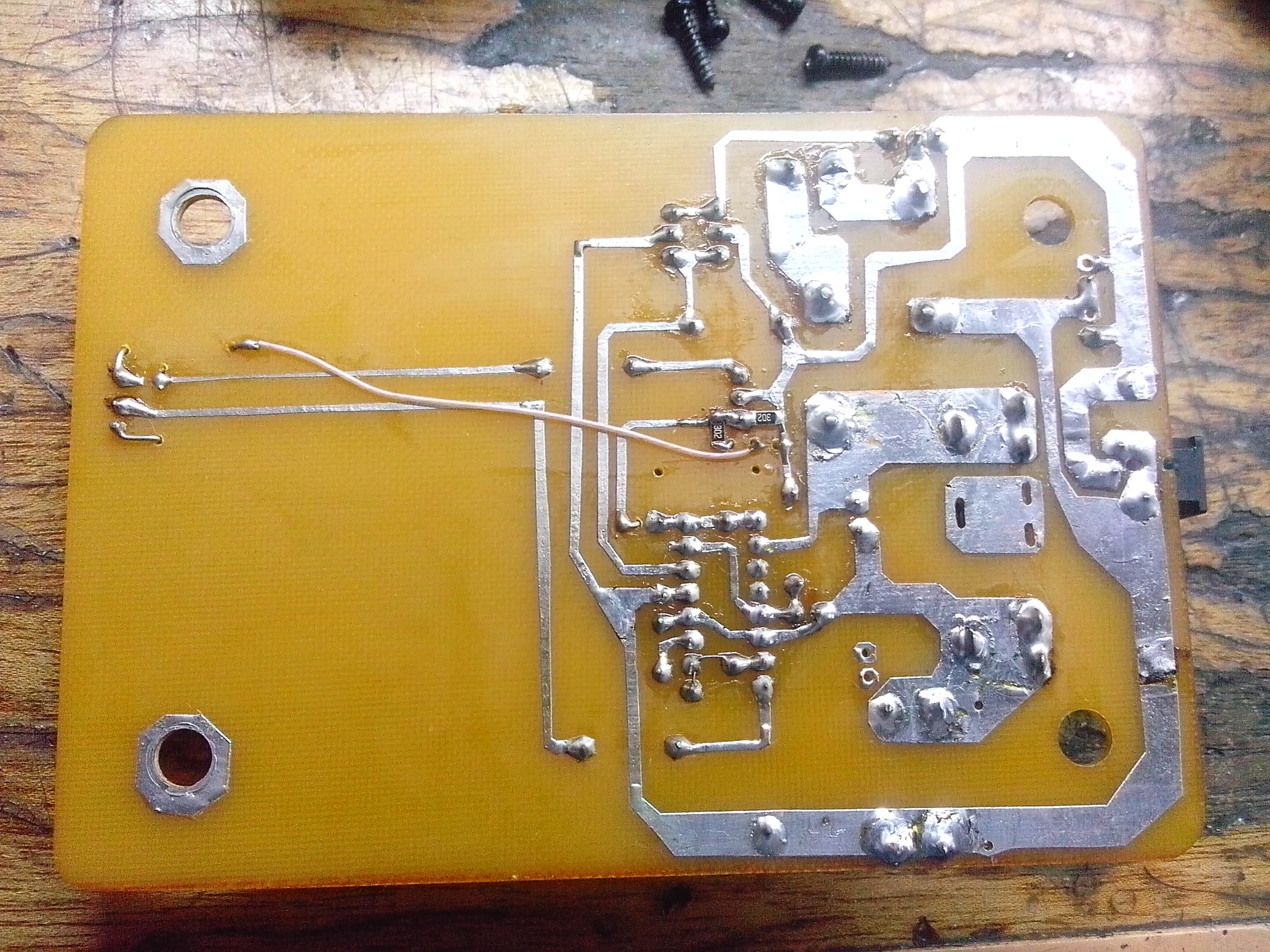

Вид с обратной стороны
Как Вам такая реализация ? Только не пишите , что флюс не отмыт .
Оу...а какя-то плата странная, будто бы неаккуратная, что-ли...что с ней?
Все-таки в данном устройстве, есть специализированная микросхема для заряда - "MAX713CPE".
Да, и еще, светодиод должен быть, видимо, двухцветным...
Не сразу обратил внимание, что используется дополнительный блок питания. Мысли о гальванической развязке - были ошибочными...
Плата питания что то очень на самоделку похожа. Может кто то уже покопался?:)
