Как это делает Vossloh Schwabe ?

Даешь разбор! А что это за фирма? Именитая или проходной ширпотреб?

@Mesch https://www.vossloh-schwabe.com/en

@Андрей-Туманенко сказал :

Предлагаю разобрать ЭПРА от Vossloh Schwabe и посмотреть что и как там устроено .

Очень любопытно, на какой элементной базе построено данное устройство... Понятно, что там много расспухи, но должны быть и микросхемы... Зная их названия - найдем даташиты и поймем схемотехнику! Быть может я тоже наберусь мужества и разберу, а потом соберу - ЭПРА от хелвар на 1 лампу 36Вт с прогревом катодов...

@Схемотехник накидал , изучайте

@Mesch да, это именитый бренд, известный еще во времена существования лишь схемы подключения люминесцентных ламп с электромагнитным балластом:)

Ух ты, у меня же точно такой же ЭПРА походу, в своем обзоре на светильник я уже разбирал такой же эпра, но мужества, а точнее желания посмотреть на то, что с обратной стороны у него у меня не хватило Данный ЭПРА один из лучших недорогих ЭПРА на то время, когда они были популярны:) Стоил он где то 700-800 рублей. Также у него есть интересная фишка - универсальность, он подходит как для 2-х ламп 18W так и для 2-х ламп 36W! И бонусом нам будет отличный подогрев катодов ламп и продление их срока службы при частых включениях. А еще одним бонусом - стабильный световой поток и уверенная работа при любом напряжении начиная от 150 вольт, ну по крайней мере с 18W лампами:) В общем круто! Спасибо за разборку данного ЭПРА:)!

@ALEXLED ждем отзыв от Схемотехник об этом ЭПРА

@ALEXLED ждем отзыв от Схемотехник об этом ЭПРА

Я восхищен данным устройством! И его схемотехникой! Активный корректор коэфф. мощности, и инвертор для запуска и работы люминесцентных ламп, построены на ОДНОЙ микросхеме! При этом в качестве транзисторов выбраны полевые 2sk3863 на напряжение сток-исток = 500В, и импульсный ток стока = 20А. А теперь представляете каким является переход от электромагнитного балласта к ЭПРА такого класса?

Светильник на базе люминесцентных ламп обладает улучшенными характеристиками...

• больше нет 100Гц пульсаций светового потока...

• не колебаний светового потока при колебаниях сетевого напряжения...

• стабильный запуск без миганий...

• отсутствие "противного" гула от дросселя...

• большой срок службы и отсутствие необходимости в обслуживании...

Устройство отличное, без каких-либо нареканий... Также, коллеги, прошу заметить, что данное изделие выполнено на односторонней печатной плате из гетинакса... Такое снижение стоимости платы возможно только благодаря специализированной микросхеме, у которой имеется минимальная обвязка, что упрощает также и схемотехнику... @Андрей-Туманенко вы и схему из даташита приложили)) Лешими меня процедуры поиска))

Спасибо!

Ух ты, у меня же точно такой же ЭПРА походу

Да да... Обратную сторону вы не показали, а там то и было все самое интересно спрятано))

@Схемотехник соглашусь, тоже восхищен и доволен работой данного ЭПРА, но вопрос о надежности этой самой микросхемы все таки меня интересует, ведь чем больше всего напичкано в одну микросхему, тем меньше её надежность, да и вызывает вопрос охлаждение этой самой микросхемы и транзисторов, @Андрей-Туманенко подскажите, была ли между платой и корпусом какая нибудь теплопроводящая прокладка, отводящая тепло от микросхемы и транзисторов?

@ALEXLED тепло отводится от элементов через пленочный изолятор на корпус ЭПРА . Насчет надежности не сомневайтесь уже проверено временем

@Андрей-Туманенко сказал :

тепло отводится от элементов через пленочный изолятор на корпус ЭПРА . Насчет надежности не сомневайтесь уже проверено временем

Да и вряд ли там большие потери... Что-то плата рассеивает к тому же...

@Андрей-Туманенко спасибо, буду знать:) В надежности ЭПРА сомневаюсь, потому что привык к простому и надежному дросселю:)

@ALEXLED в подъезде стоит китайский ЭПРА TDM для лампы 36 Вт. Уже несколько лет хренячит без перекуров и ничего только корпус пластиковый от нагрева пожелтел . Так , что все должно работать

Вот тут драйвер тоже зачетный https://youtu.be/tulcUGjCB5k

В надежности ЭПРА сомневаюсь, потому что привык к простому и надежному дросселю:)

@ALEXLED, Да все там нормально... Токи небольшие... ЭПРА "Хелвар", который фигурировал в недавнем обзоре, не имеет никакого отвода тепла от транзисторов и микросхем, за исключением самого стеклотекстолита... И все благополучно работает с 2012 года... Там же нет перегрузки элементов, и температуры поэтому приемлемые! Все ок!

в подъезде стоит китайский ЭПРА TDM для лампы 36 Вт. Уже несколько лет хренячит без перекуров и ничего только корпус пластиковый от нагрева пожелтел . Так , что все должно работать

Я тоже начинал с дешевых китайских. Был такой ЭПРА "Ферон" в пластмассовом корпусе. С винтами на клеммниках, в белом корпусе. Мгновенно зажигал 36Вт лампу... Внутри как балласт от КЛЛ лампы, ну то есть все просто и надежно... Была только проблема в том, что он катоды не прогревал. И лампы быстро "погибали" так как лампы включались часто... И корпус у него быстро пожелтел... А так для редких включений, действительно, неплохой ЭПРА был...

А после того как поставил "Хелвар", который стоил в 3 раза дороже "Ферон", понял, "космическую" разницу между ними...

Вот тут драйвер тоже зачетный

• Корпус пластиковый...

• Наконец-то в том видео, @Светотехника назвал пленочные конденсаторы - пленочными, а не как обычно: "конденсатор не электролит".

• Плата стеклотекстолитовая, однако...

• Корректор есть..

• У блока, похоже что, отсутствует гальваническая развязка входа с выходом... Как это так...

Пять копеек вставил от себя . Прилепил конденсатор на герметик

подскажите, была ли между платой и корпусом какая нибудь теплопроводящая прокладка, отводящая тепло от микросхемы и транзисторов?

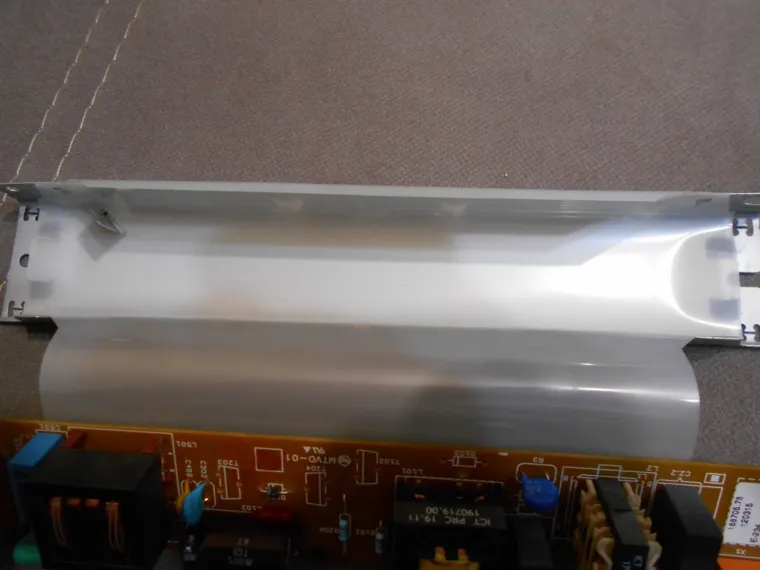

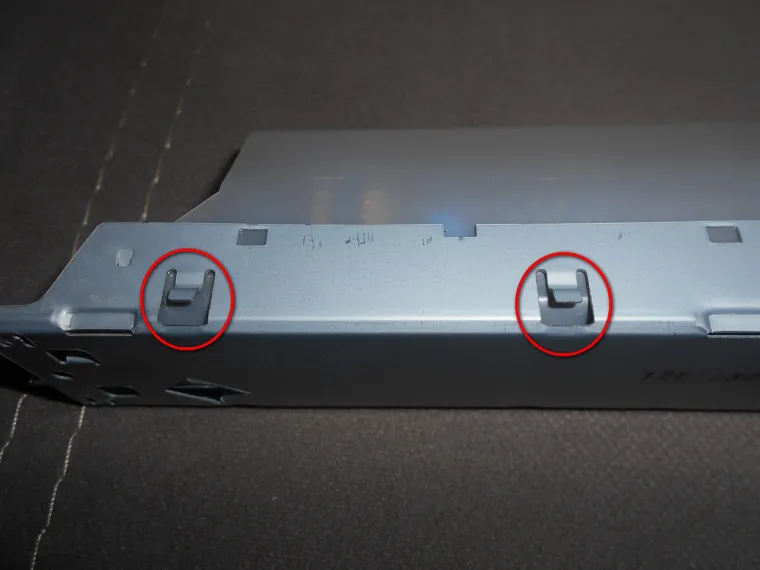

Если надумаете аккуратно вытащить плату , то маленький совет . Нужно плоской отверткой снаружи корпуса слегка отогнуть защелки как на фотографии. После этого плата свободно вытаскивается . Потом их нужно будет вернуть в исходное положение , вставить и защелкнуть плату на место

@Андрей-Туманенко сказал :

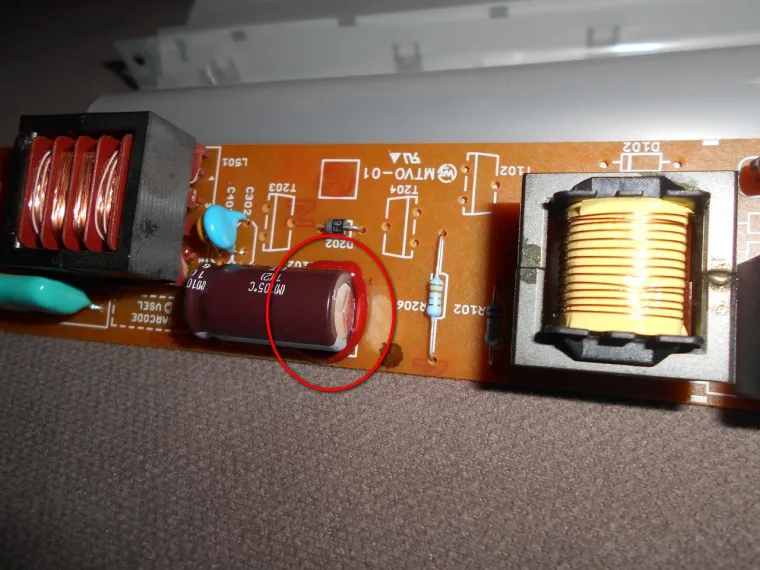

Пять копеек вставил от себя . Прилепил конденсатор на герметик

А мне отлеплять пришлось, когда делал обзор))

@Схемотехник тут стоит 22 мкф * 450 В

@Андрей-Туманенко сказал :

@Схемотехник тут стоит 22 мкф * 450 В

На "Хелваре" только 10uF, но также на 450V. Но вроде достаточно.

@Схемотехник тут на две лампы по 36 Вт рассчитали . Интересно какое напряжение на конденсаторе при собранной схеме с лампами ?

@Андрей-Туманенко сказал :

@Схемотехник тут на две лампы по 36 Вт рассчитали . Интересно какое напряжение на конденсаторе при собранной схеме с лампами ?

Да, да... На "Хелваре" же только одна лампа на 36Вт...

На "Хелваре" на конденсаторе корректора поддерживается 400В
