Внезапная лампа из рекламы - Триколор LED Е27
Сегодня на моем столе лампа Триколор. Довольно удивительная, на мой взгляд. Бренд Триколор у меня ассоциируется только с приставками для телевизора, которые были когда-то давно. Да и ощущение от этого бренда не самое лучшее - дешевизна, нечто относящееся к самому низшему сегменту.
Тем не менее внезапно этот бренд начинает крутить рекламу по ТВ. И рекламу не чего-то такого, а лампочки! Я, конечно, тут же заказал их к себе на обзор. Представляете какие лампочки должны быть, чтобы вклад в ТВ рекламу окупить? Я вот тоже не представляю. Так что будем разбираться вместе.
Мощность
Производитель обещает для лампы 15 Вт мощности. При первом включении 220 Вольт -15,4 Вт. Неплохо.
А что будет если поднять напряжение до 230 Вольт? Мощность все еще около 15 Вт.
После прогрева в 15 минут при напряжении 220 Вольт вижу отличный результат - 15 Вт.
Итого по мощности:
Напряжение | Мощность |
|---|---|
220 Вольт, первое включение | 15,4 |
230 Вольт, первое включение | 15,2 |
220 Вольт, после прогрева | 15 |
Световые характеристики
И световые характеристики на удивление радуют. Индекс цветопередачи 82,9. Цветовая температура 4039 К, dUV 0,002 - что значит лампа обладает беспримесным цветом.
Что же касается более расширенного представления индекса цветопередачи:
R1 | R2 | R3 | R4 | R5 | R6 | R7 | R8 | R9 | R10 | R11 | R12 | R13 | R14 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
80,8 | 90,6 | 95 | 80,2 | 81,5 | 86,1 | 85,8 | 63,2 | -0,5 | 77,3 | 79,1 | 59,6 | 83,8 | 97,7 |
Но да, насыщенный красный просто очень плох.. в остальном все неплохо.
Пульсации светового потока находятся в безопасной зоне.
Пульсации светового потока, % | Частота, Гц |
|---|---|
0,36 | 39260 |
Стабильность работы лампы
Настало время протестировать лампочку на стабильность - понять сколь качественная у нее схемотехника.
Напряжение, Вольт | Количество света, Люкс |
|---|---|
220 | 454 |
250 | 450 |
170 | 454 |
90 | полная темнота |
Драйвер лампы триколор даже очень устойчив к скачкам напряжения в сети.
Совместимость с периферией
Лампа работает с выключателем с подсветкой.
Размеры лампы 123 мм на 60 мм, в то время как производитель указал 118 мм на 60 мм. На мой взгляд - это довольно грубое несовпадение, но хорошо что именно длинна не сошлась, гораздо хуже было бы найти подобное отклонение ширины..
Температура работы
Корпус нагревается до 82 градусов по Цельсию, в то время как колба - 57 градусов Цельсия. Это очень неплохой результат для данной реальной мощности.
Диаграмма освещенности
Заявленный световой поток лампы триколор 1250 Люмен, у меня же вышло 1280 Люмен.
Что под колбой

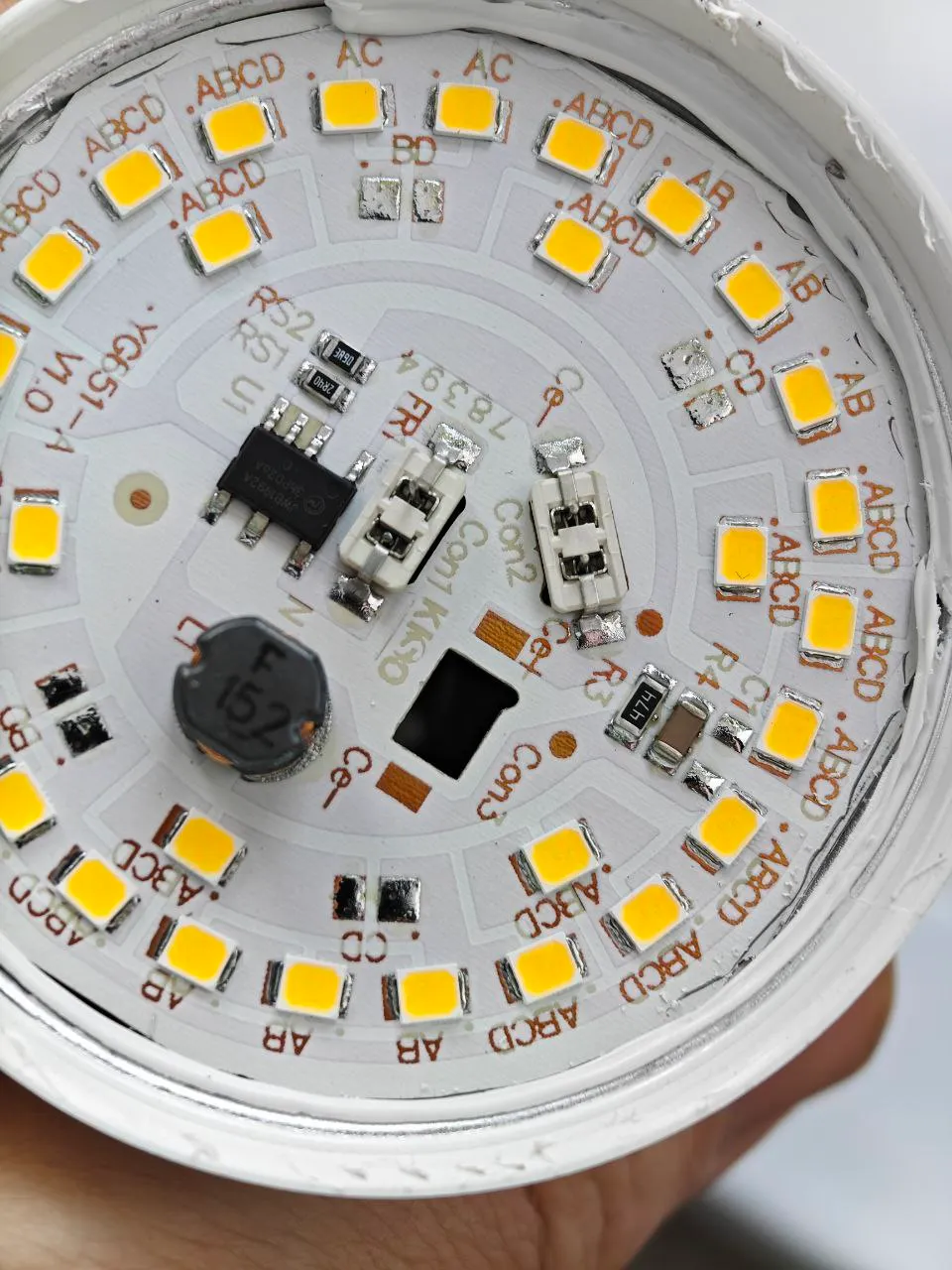

Диодная плата из 18 корпусов последовательно включенных светодиодов.
Здесь же греется микросхема стабилизации тока и ферритовая катушка.
Подключаю термопару к наиболее горячей точке диодной платы.
Как обычно, она оказалась на катушке, а значит крепить термопару буду рядом с ней.
После прогрева в 30 минут наблюдаю температуру в 81 градус по Цельсию. Вполне нормальная температура.
Электрические характеристики диодов
Характеристики цепи светодиодов | |
|---|---|
Прямое падение напряжения на корпусе нормально светящегося светодиода | 8,9 Вольт |
Напряжение на выходе драйвера | 161 Вольт |
Ток в цепи светодиодов | 81,8 мА |
Что внутри лампы
Внутри лампы нас ждет стандартное охлаждение, ничем не примечательное.
Итог
Я советую данную лампу к покупке. Причем именно сейчас, ведь как мы знаем, производитель очень любит в начале своего пути вкинуть качественные образцы, а затем заменить их более дешевыми.
я удивлен, что ноунейм сделал неплохую лампу. Абсолютно непонятна мотивация маркетологов, обычно активно рекламируют то, что просто так не продается. А тут лампа будто бы ничего
Что-то странное. По коэф. мощности лампа не дожата, измерен на уровне 0,612. Если б был бы 0,5 было б логичнее, а что логичнее? Пульсации света менее 1%, притом нет конденсаторе на выходе драйвера. В своей самодельной лампочке достичь таких показатель удалось только увеличением емкости на выходе драйвера с 2.2 мкф до 3.2 мкф + добавление помехоподавляющего конденсатора и то вышло 1,27%, а тут данной емкости вообще нет. А также входная емкость была с запасом, коэф. мощности был 0,5. Возможно тут супер-микросхема стоит, но я не припомню ламп без конденсаторов на выходе с пульсациями 1% и менее.

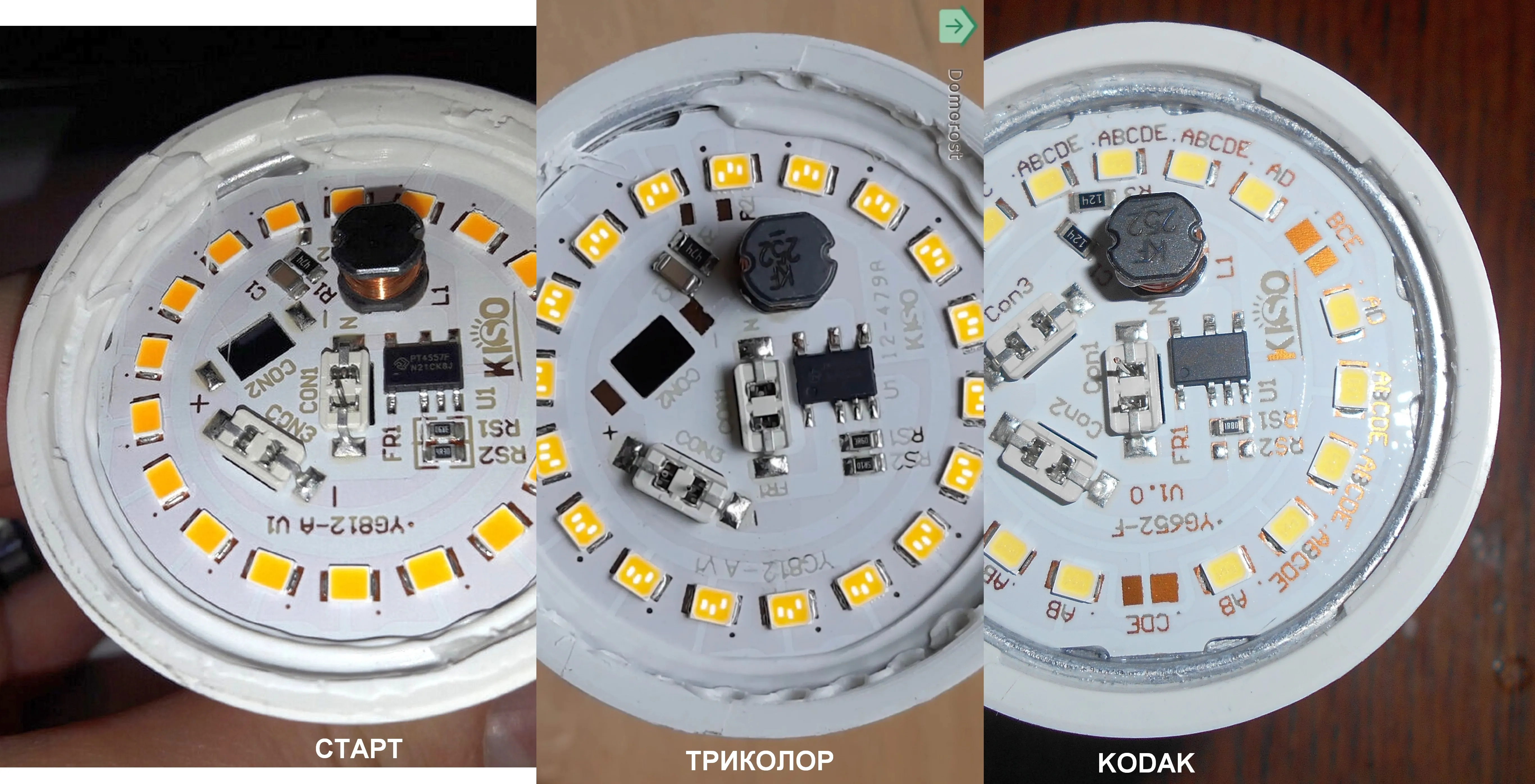

Какая знакомая диодная плата от "KISO" . Лампа "Старт" да и только . Но в отличии от "Старт" , например в лампе "Kodak" , на выходе драйвера есть электролит . У меня остались сомнения касательно температуры . Хотя без рассеивателя возможно так и есть . По световому потоку тоже непонятно . Для 15 Вт как - то маловато получилось .
И то и другое - плохо... Лампа с большим диаметром - не поместится в светильник. А с большей длиной - будет выходить за габариты плафона... Тем кому важна эстетика, возможно, не оценят этого...
Фантастика... Диодная плата холоднее, чем корпус. А потери при передачи от платы к корпусу стремятся к нулю...
Получается, нагрузка потребляет 13.17 Вт.
Потери на драйвере - 2 Вт?
Очень странно выглядит... При частоте 40 килогерц, пульсации всего 0.36%. И при том, что на выходе отсутствует электролит... У вас же был обзор по Навигатору на 12Вт, без электролита на выходе. "Пульсации не видимые глазом". Там у вас были пульсации в размере 1.44%. И там был высокочастотный драйвер... Частота коммутации была более 200 килогерц.
При частоте 40 кГц можно достигнуть малых пульсаций без выходного электролита, но тогда честный дроссель должен быть супер честным дросселем с большой индуктивностью и большими габаритами...
А электролит? Стандартный или проверенный?
Но и в текущей конфигурации - лампа уже сильно оптимизирована...
С пульсациями - вопрос...
С температурой - вопрос...
С "выходным" электролитом - вопрос...
С "входным" электролитом - вопрос...
С показателем красного цвета R9 - тоже вопрос, он отрицательный...

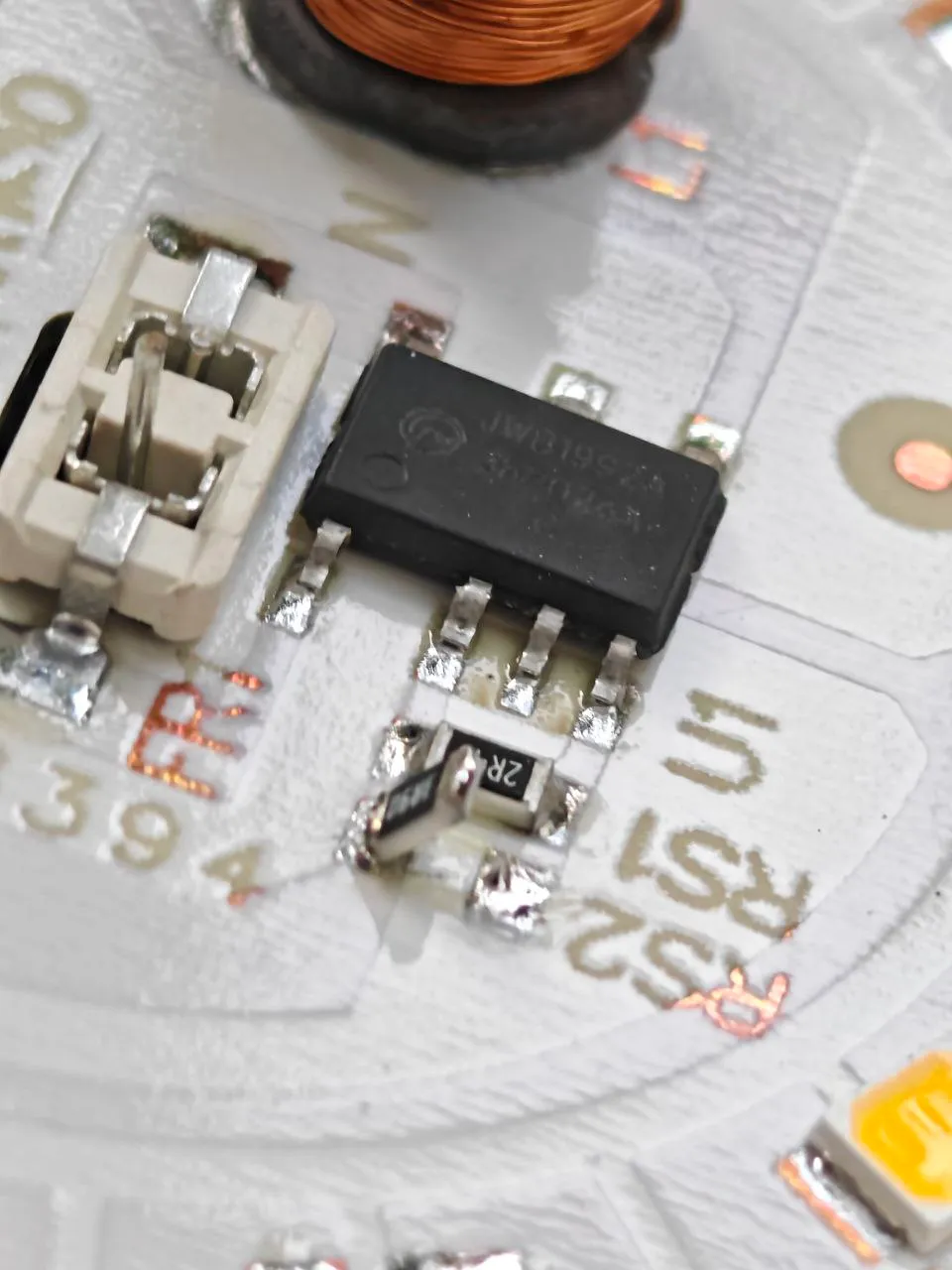

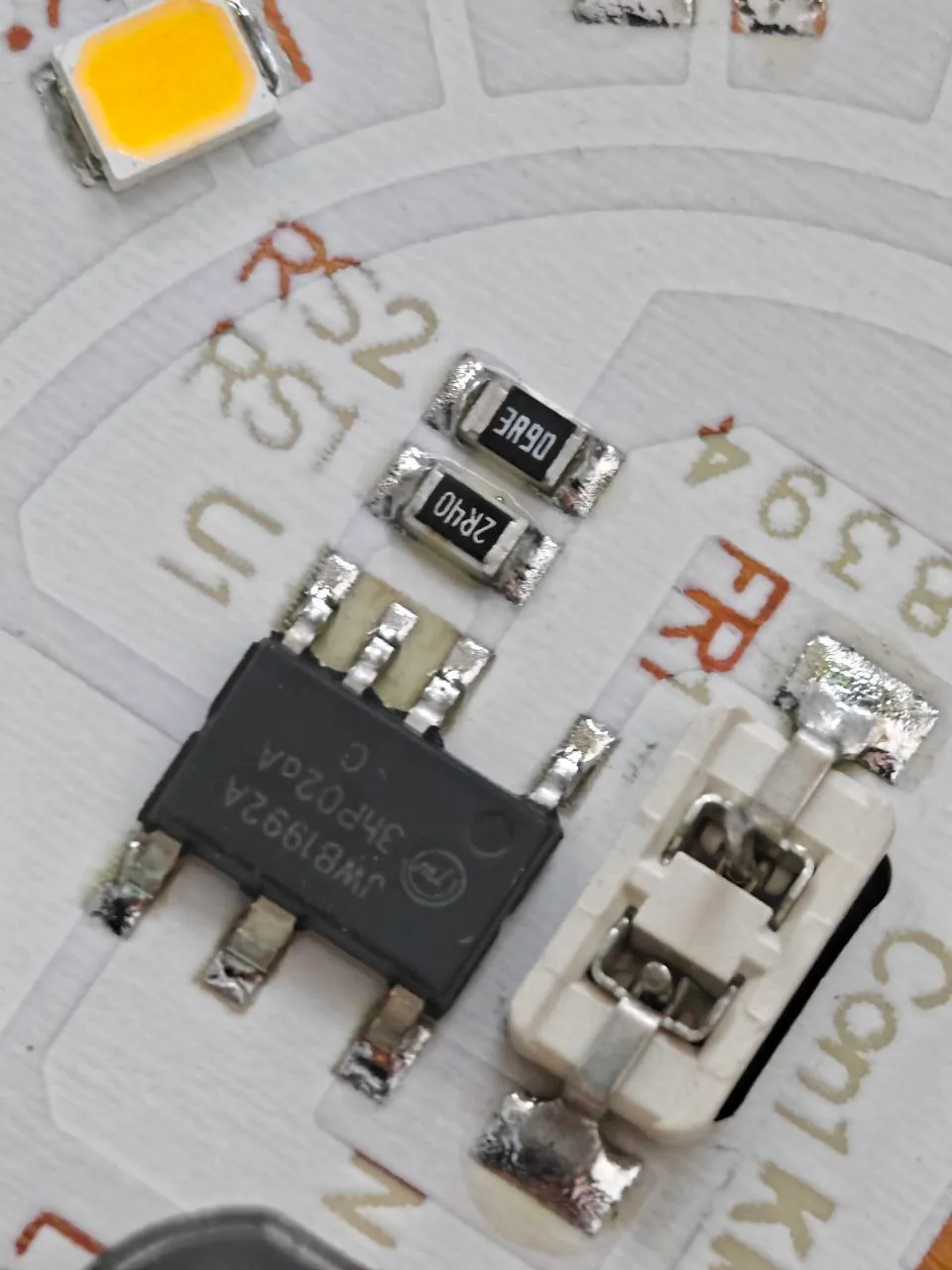

Внесу свои 5 копеек приобрел лампу триколор только на 18 Ватт схематехника та же самая что и у лампы на 15 Ватт, только светодиодов больше и плата шире колба 65 мм вместо 60 мм. По мне в стоке горячая, корпус нагревается 80+ градусов, но отпаяв/сковырнув резистор RS2 получаем примерно 12 Ватт и температуру 65 градусов уже не плохо, а если вместо RS2 сковырнуть/отпаять резистор RS1 мощнось становится примерно 9 Ватт и температура ниже 45 градусов, такая лампа прослужит очень долго (в теории 10+ лет), а яркости ее вполне достаточно (если не хватает ставте 2 через раздвоитель). Сам резистор находится в удобном месте для отпаивания, да колбу можно снять быстро не повредив рассеиватель. В общем за подбор резисторов однозначно зачет инженерам! По акции за 125 рублей за офигенскую 9 ватную лампочку (после переделки) считаю что круто.
