KLAUS год не отработал .

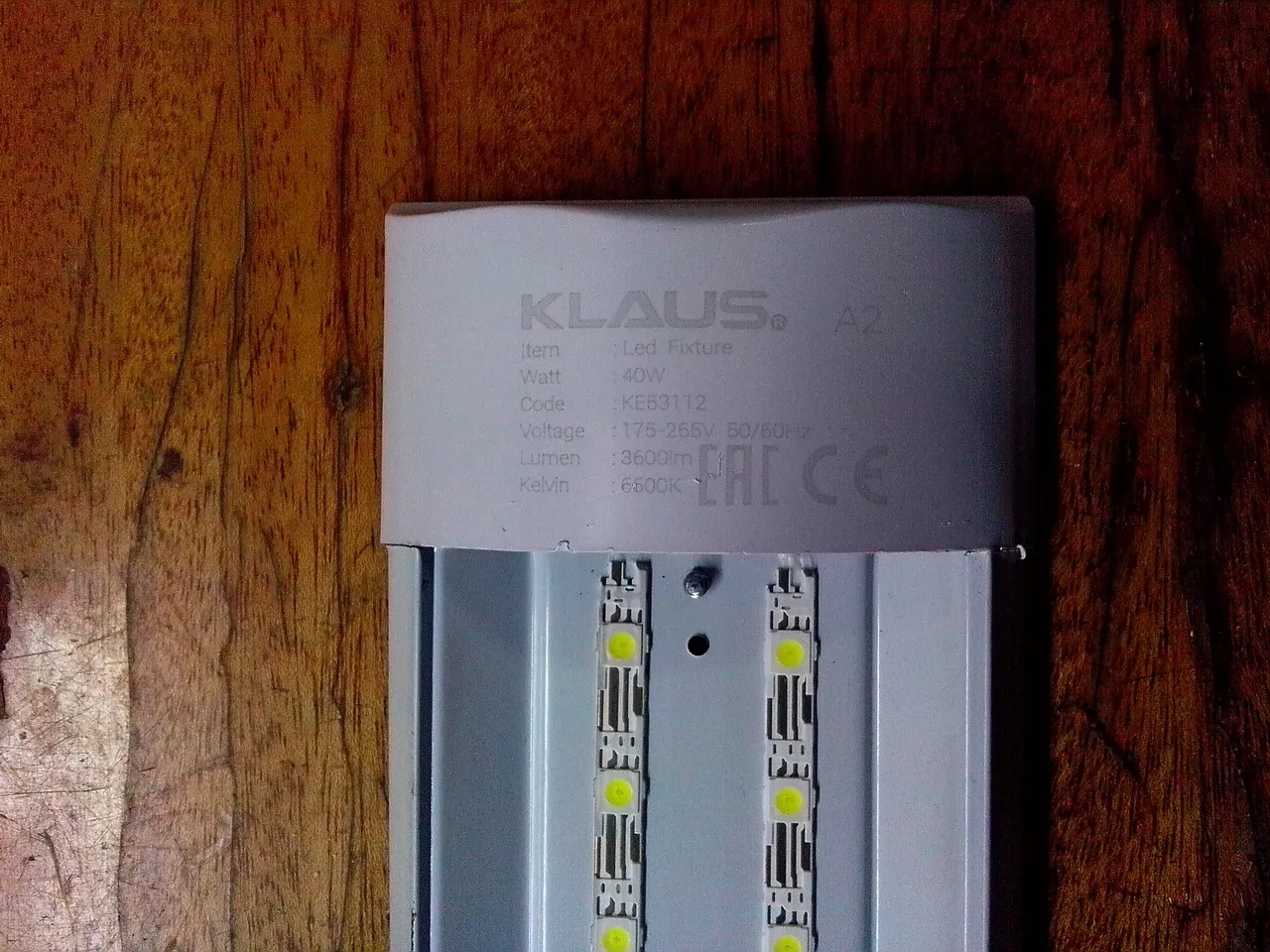

Сегодня предлагаю заглянуть в светодиодный светильник KLAUS 40W . Рассеиватель уже снят .

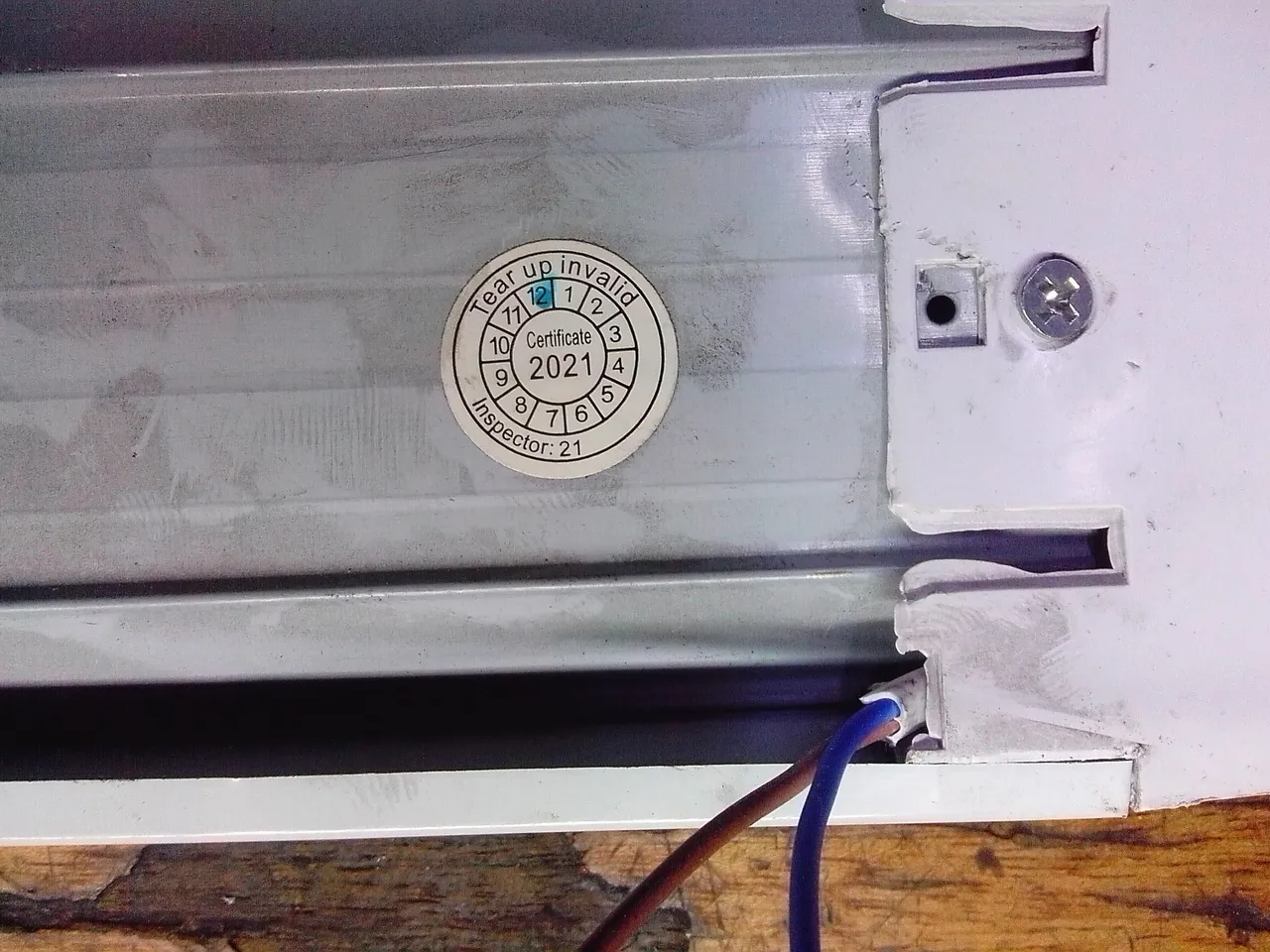

Дата инспекции на производстве декабрь 2021 года.

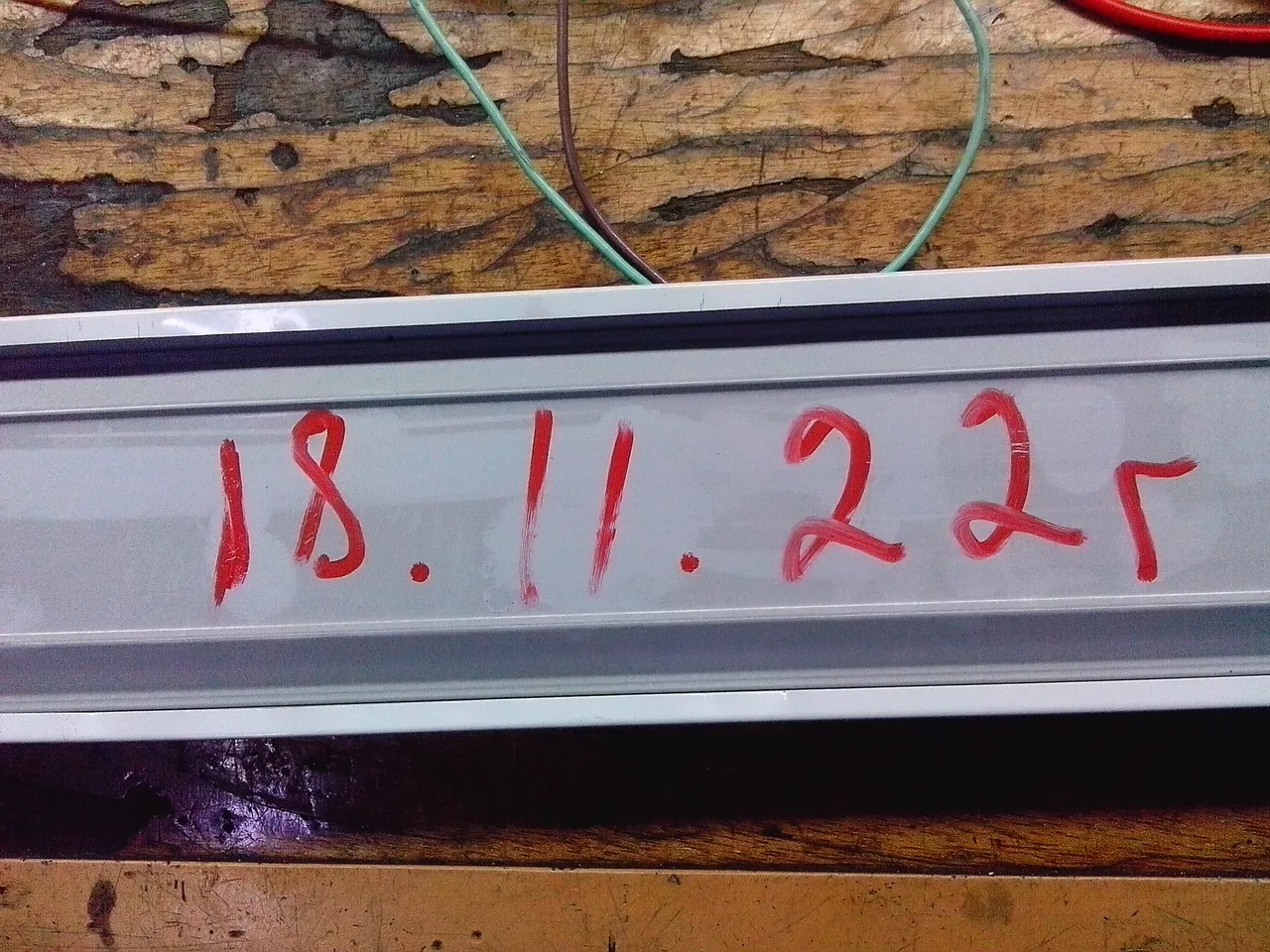

Установлен был похоже 18 ноября 2022 года.

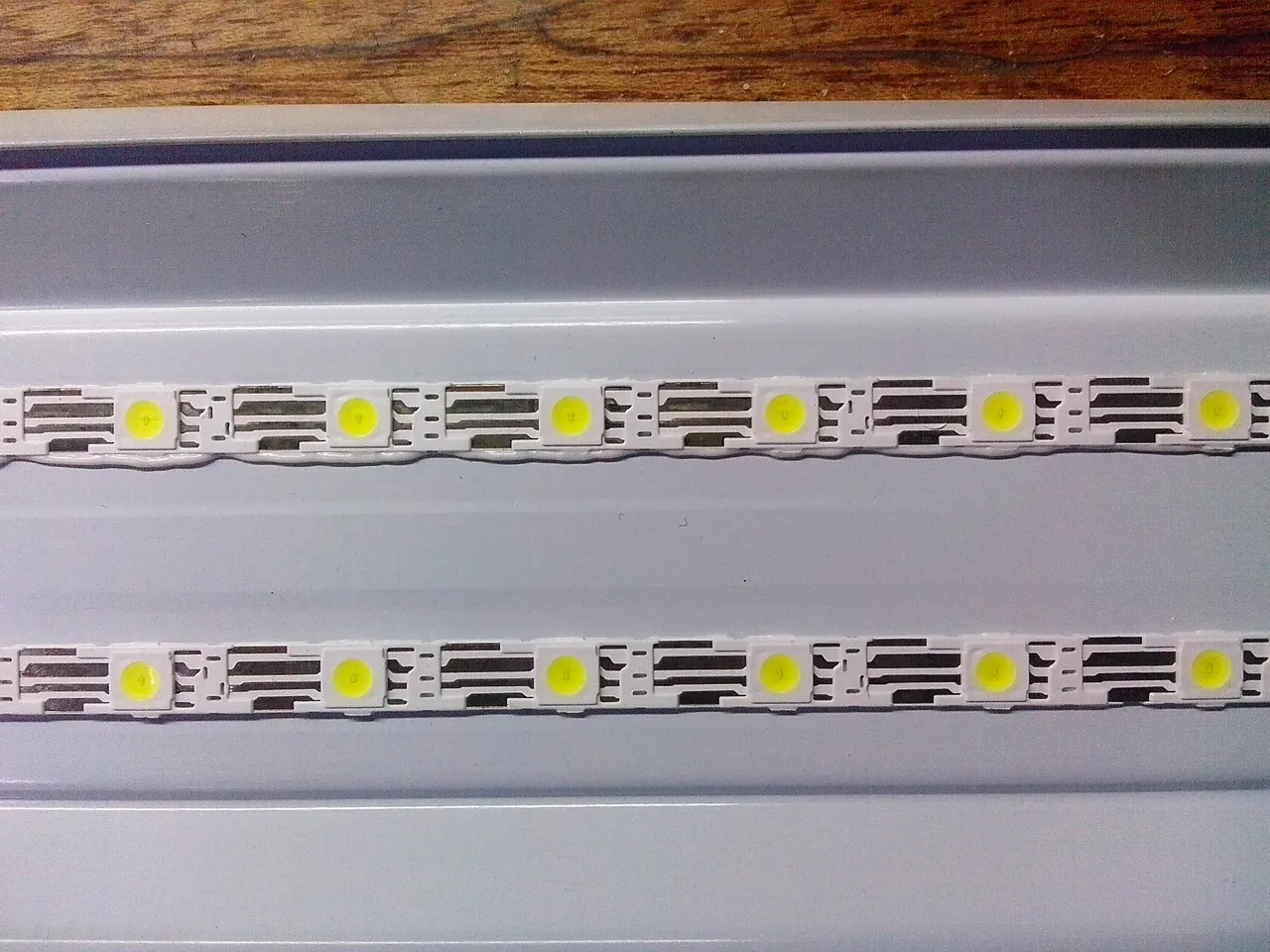

Благополучно погас, не отработав даже года. Светодиоды похоже в хорошем состоянии . Соединены по три параллельно и затем последовательно .
В каждой линейке по 69 светодиодов. В качестве охлаждения металлический корпус самого светильника .

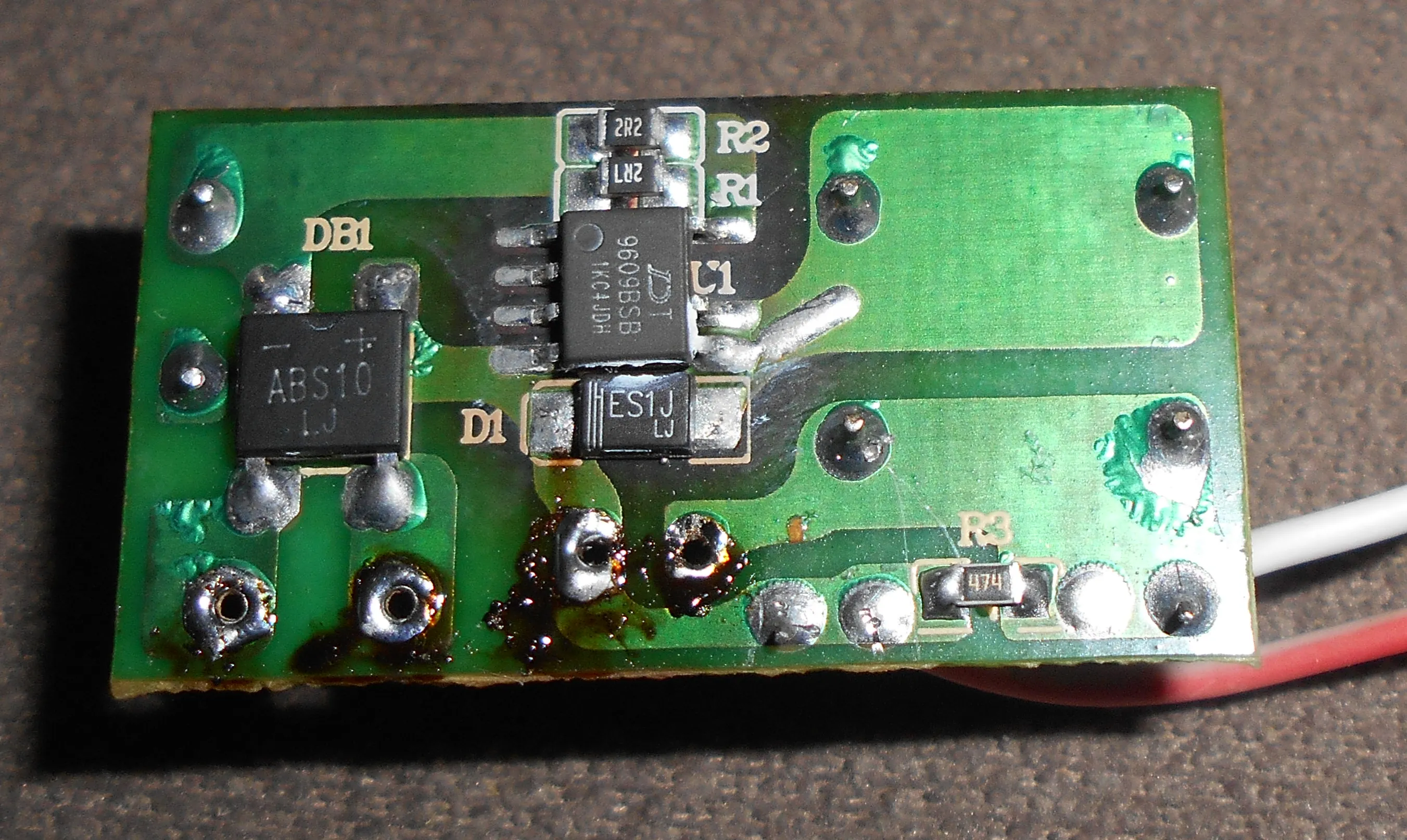

По результатам проверки в драйвере вышла из строя JD9609BSB.
Напряжение на выходе драйвера отсутствует.
Драйвер под замену на аналогичный , более мощный . Штатный драйвер напоминает как из обычной светодиодной лампы. Заявленная мощность светильника 40 Вт как - то слабо стыкуется с таким драйвером.

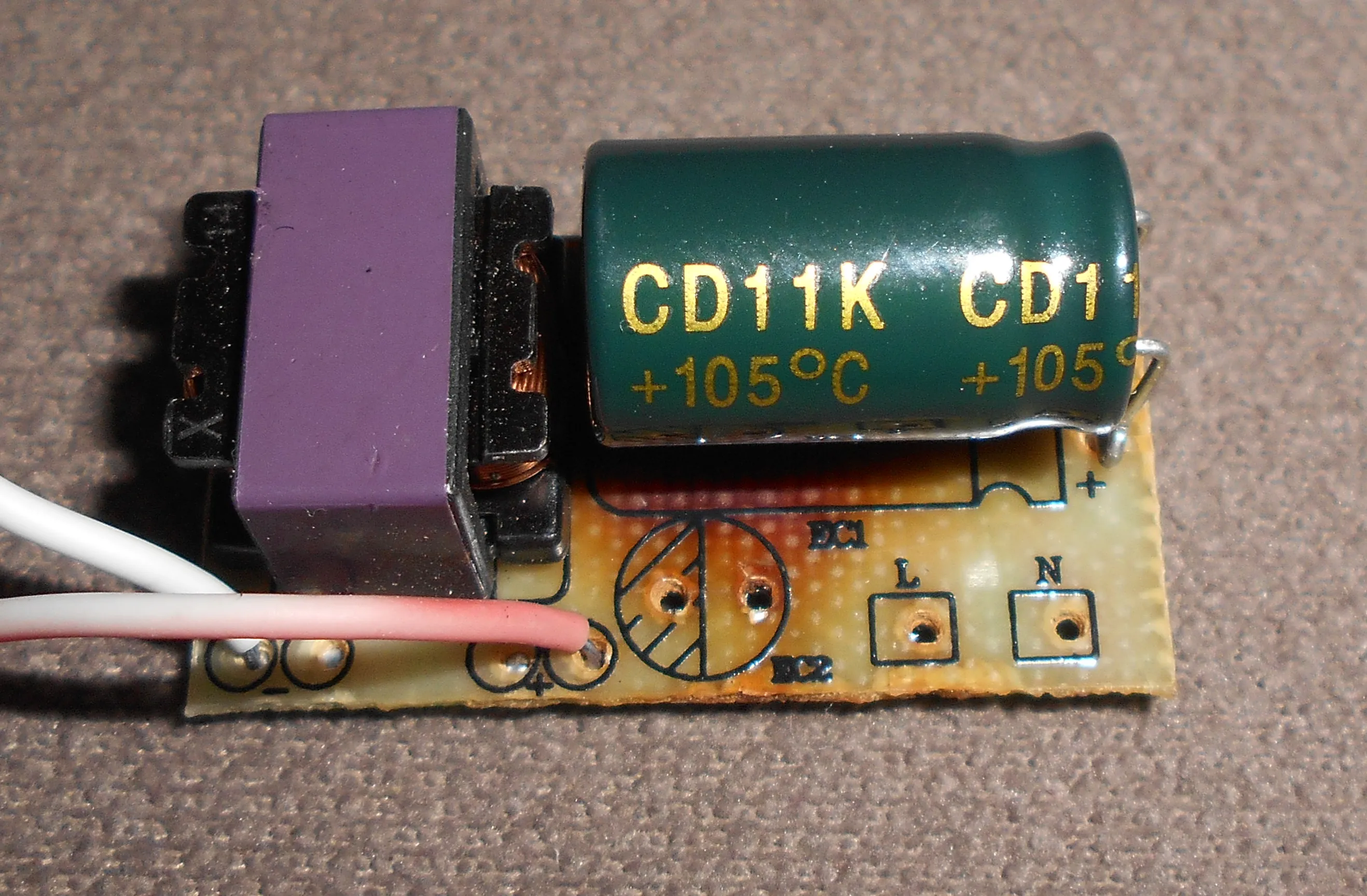

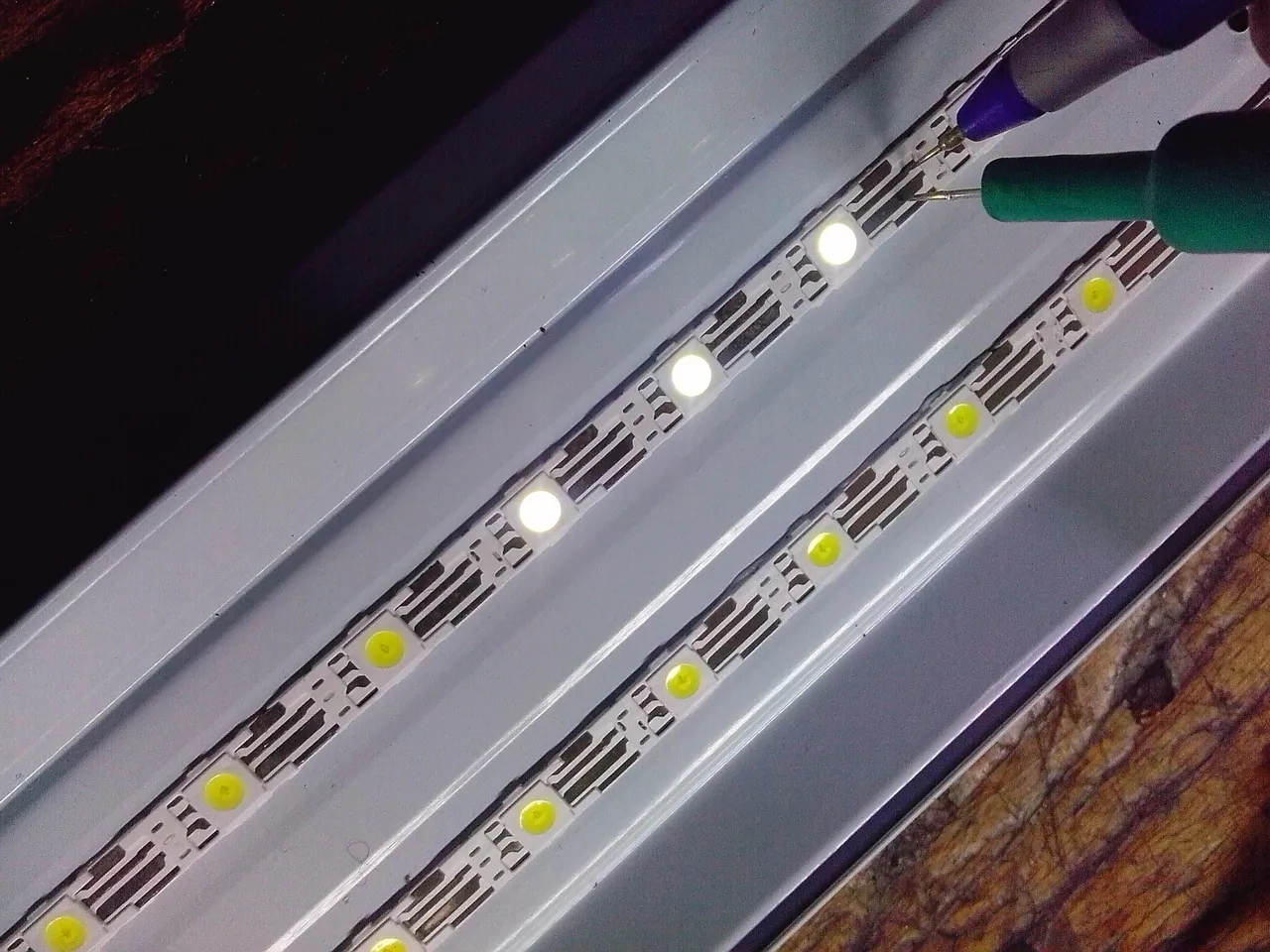

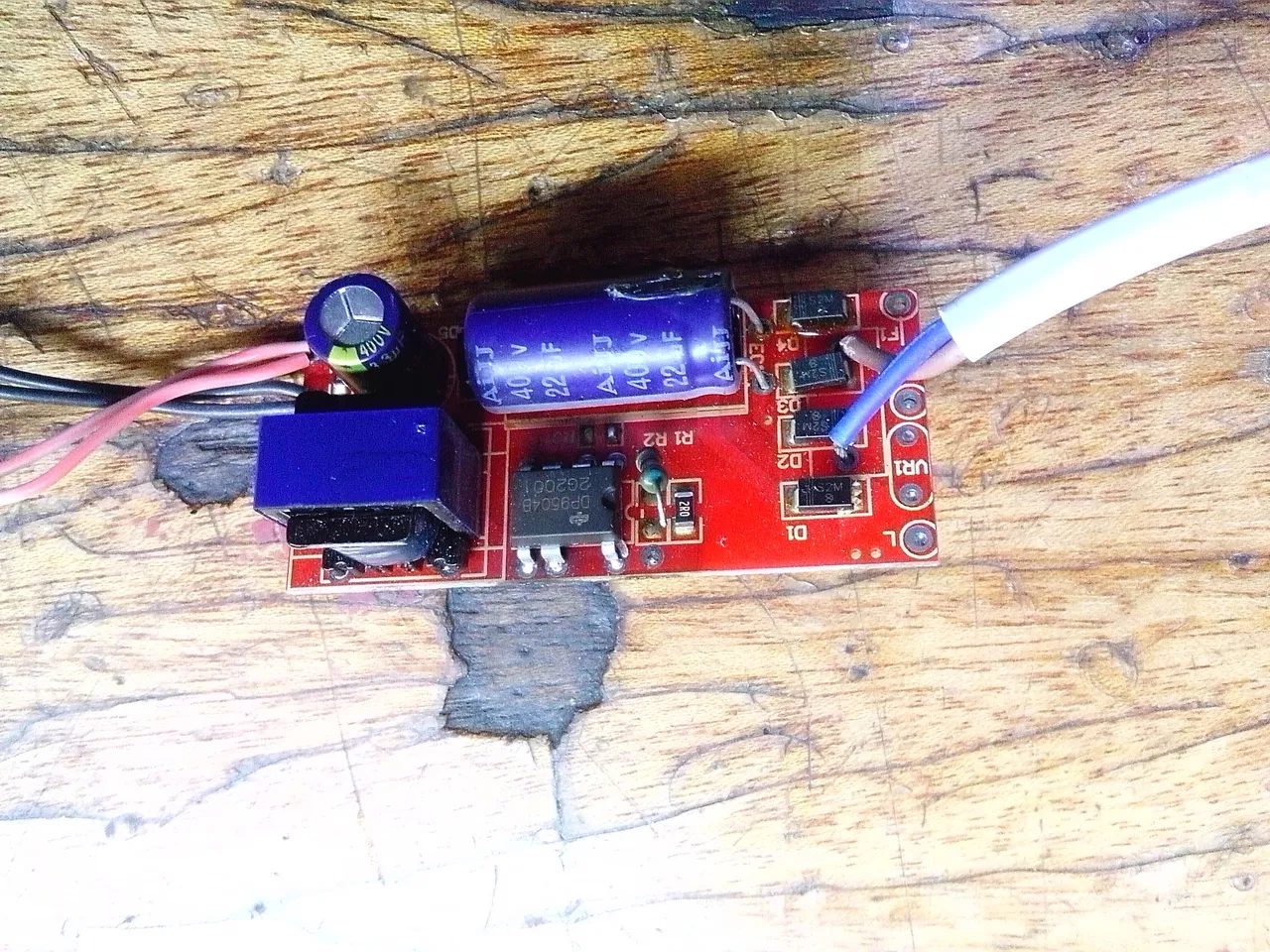

В общем нашел что-то похожее , но посерьезнее. Собран на DP9504B . Резисторами подобрал ток 0,218 А . Напряжение на выходе драйвера 141 Вольт. Падение напряжения на каждых из трех светодиодах 3,06-3,07 Вольт .

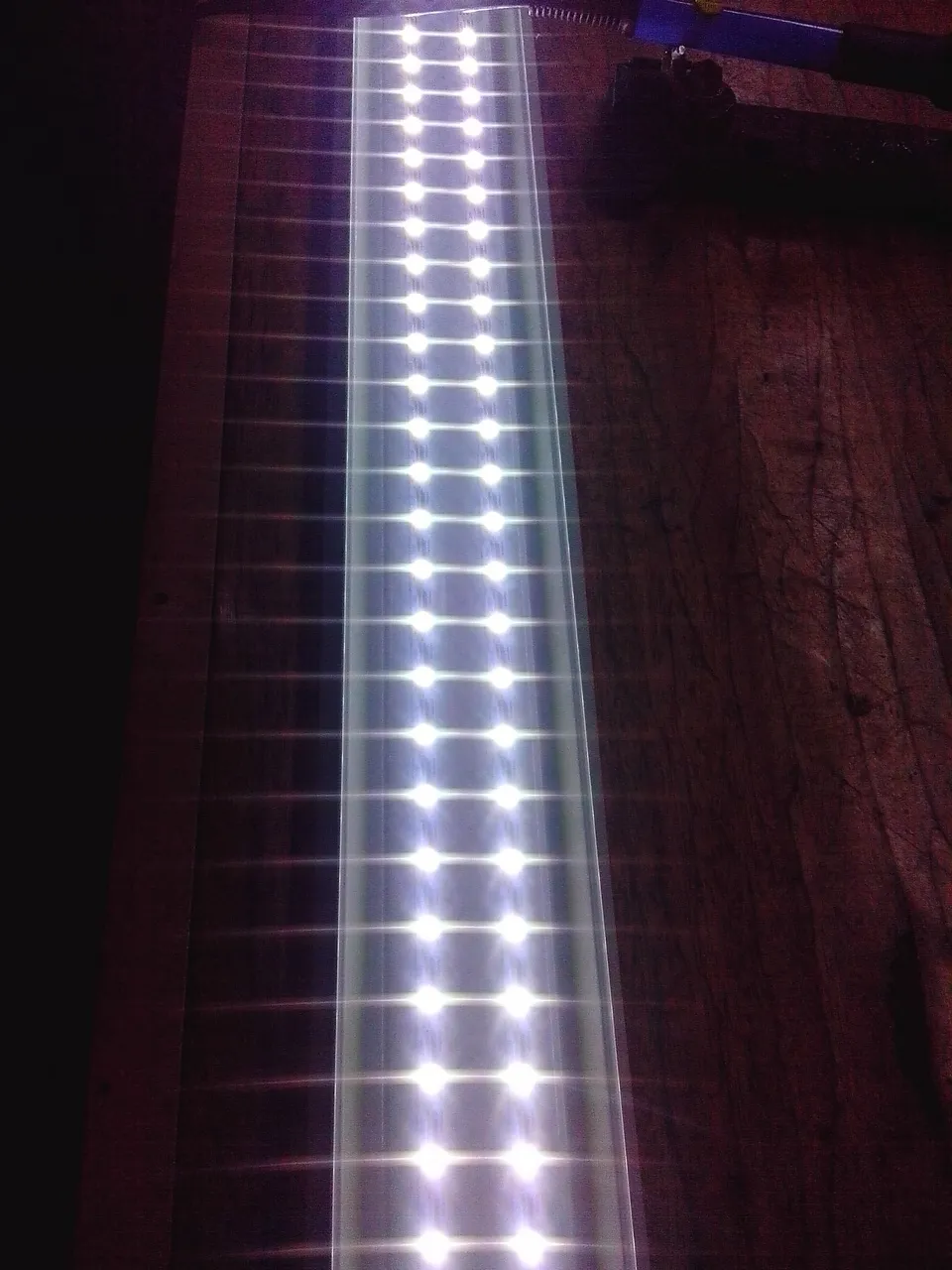

Мощность светильника по постоянному току 30,73 Вт . Посмотрим сколько еще отработает.

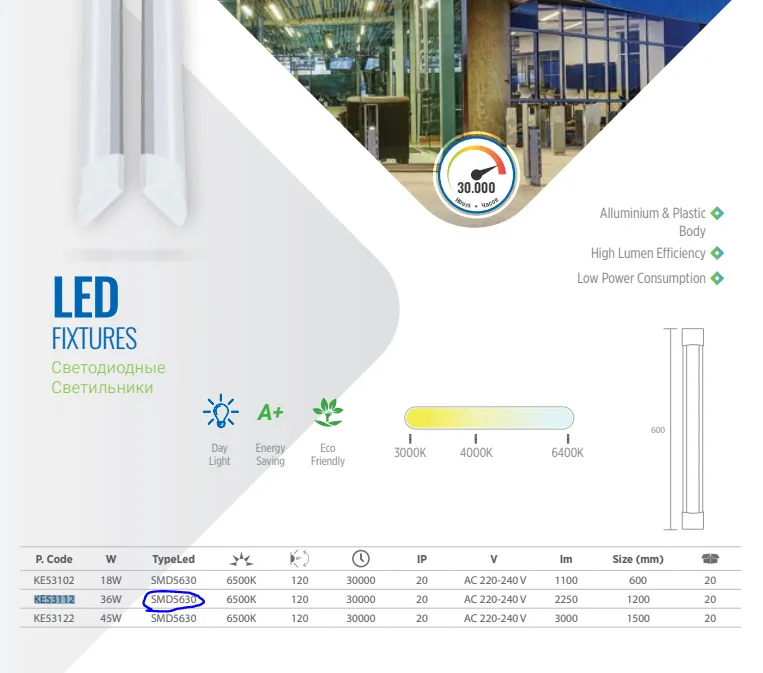

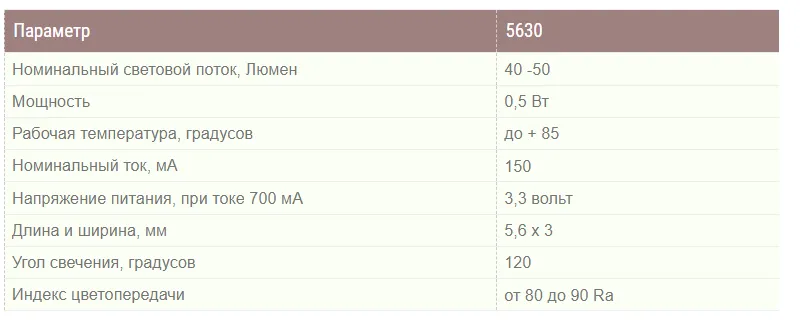

Кто знает что это за светодиоды применили ? Рассеиваемая мощность на каждом получилась 0,22 Вт. Это не много ?
