КПД матрицы COB

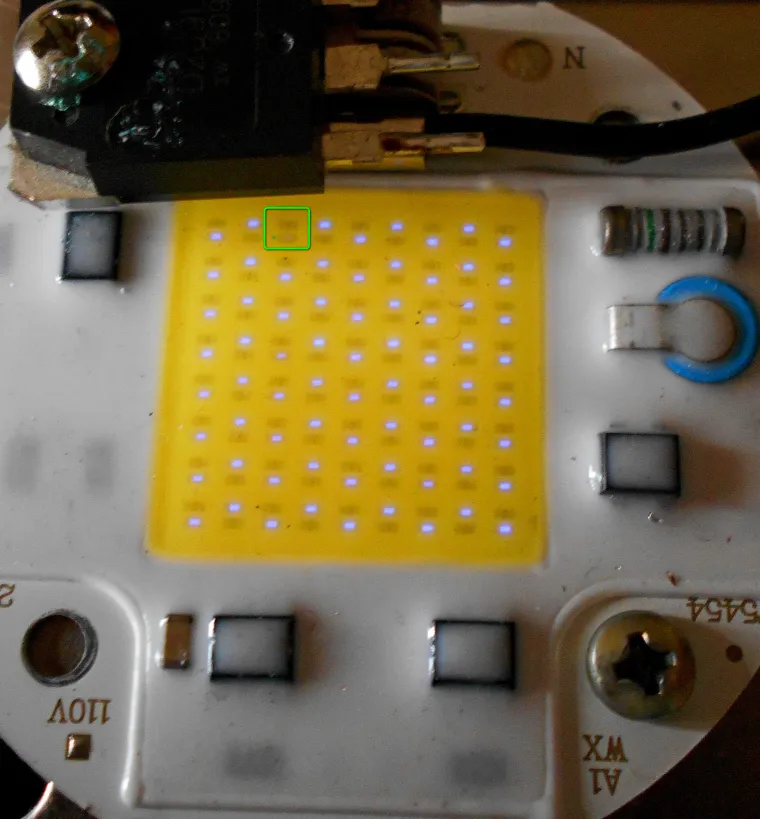

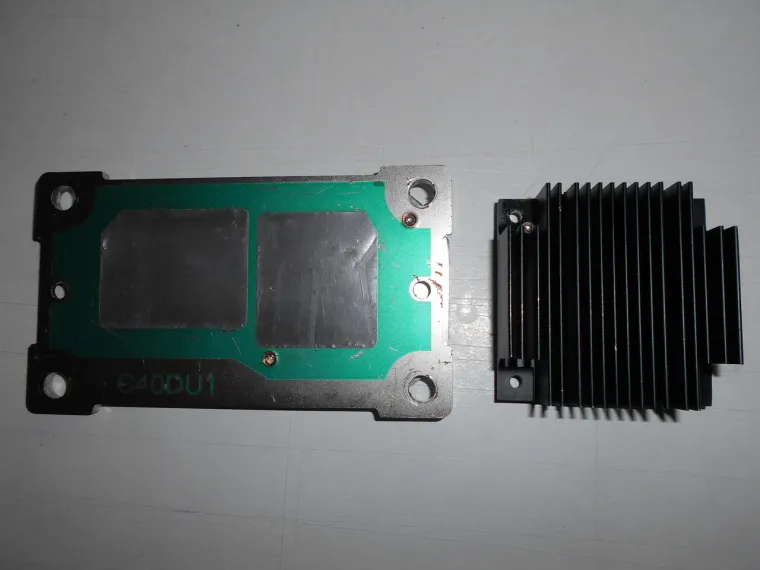

Светодиодные COB матрицы большой мощности требуют к себе большого внимания в части охлаждения. Их КПД не настолько большой и кроме мощного светового потока мы получаем приличный нагрев . В моем случае нужно сделать все компактно , т.к. светильник , куда планируется установка COB ,имеет ограниченные размеры. Пока ничего хорошего у меня не получилось. Ни медная пластина C40DU1 , ни небольшой радиатор из алюминия не способны охладить матрицу до 70 град.
10 минут работы и медная пластина 84 град.

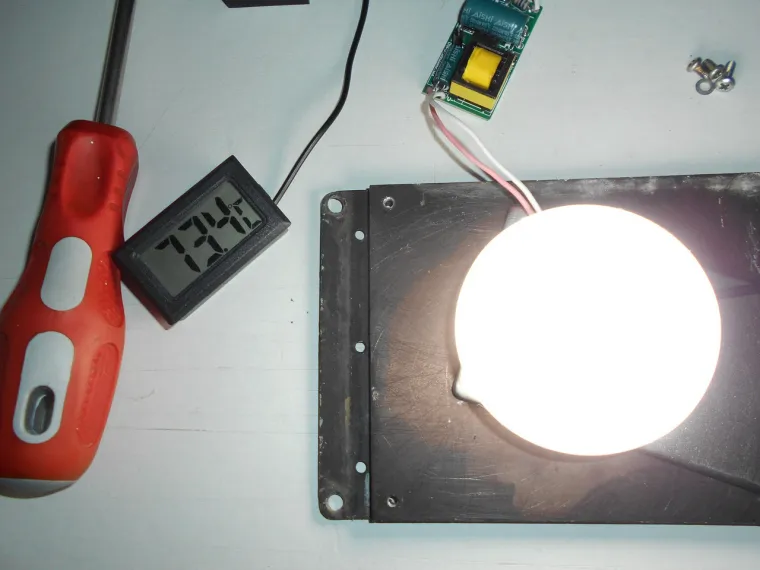

алюминиевый радиатор тоже недостаточен , отключил через 7 минут как только нагрев стал 70 град.

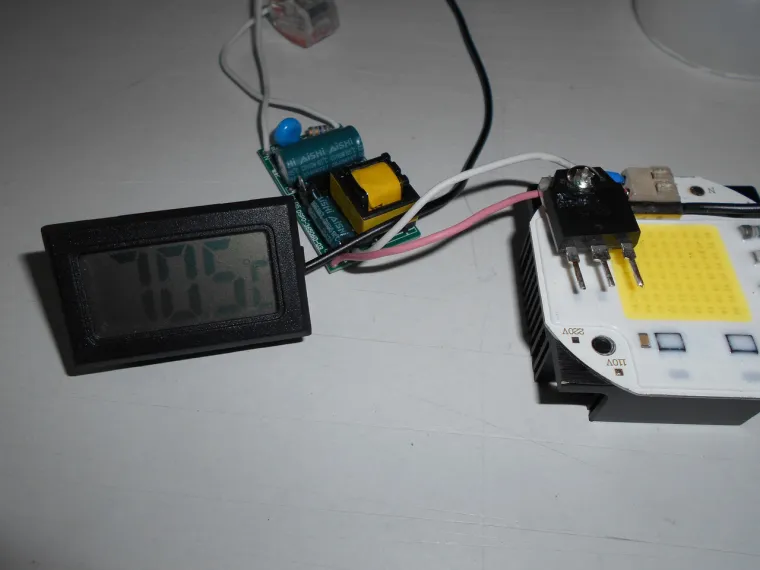

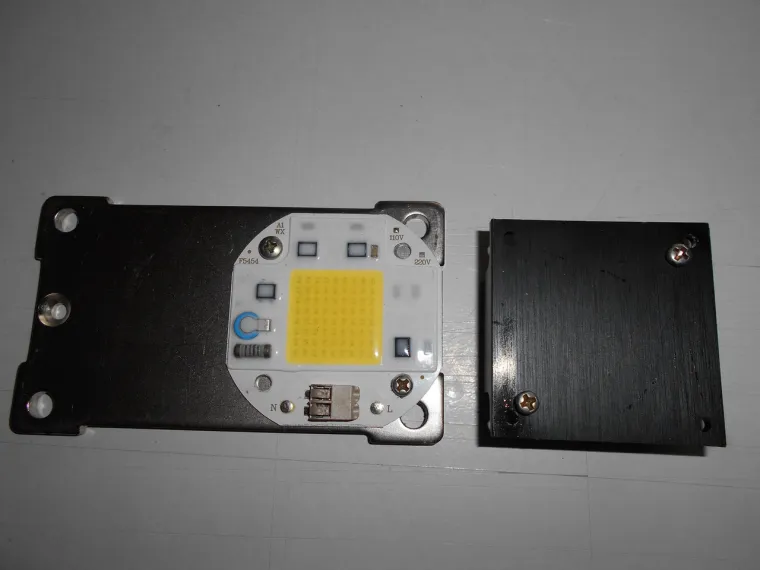

в таком варианте 73 град, но я не смогу все это затолкать в светильник уже один светодиод похоже отработал
предлагайте варианты как можно решить проблему ?
Комментарии
18
@Андрей-Туманенко а вы используете при этом термопасту ?
@akukushkin1 пока нет это тестирование. Но сам радиатор рукой держать невозможно , такой горячий
@Андрей-Туманенко Всем понятно, что вариантов тут немного... Мне видится всего два...
Использование активной системы охлаждения, например, кулер от процессора на 775 сокете или маленьким профилем от видеокарт... Вообщем радиатор с кулером... Сам вентилятор очень просто запитается от того же блока питания, что и светодиодный модуль... Если последовательно с модулем поставить резистор, на котором будет падать напряжение для вентилятора...
Использование термостата KSD301 250V10A 070C, у которого состояние контактов изменяется при достижении 70 градусов. Например, при 70 градусов, чтобы модуль шунтировался резистором, которой возьмет на себя часть мощности и модуль начнет остывать...
@Андрей-Туманенко сказал :
Похоже да... Не зря производитель зашунтировал каждый диод стабилитроном... Видимо, знал что диоды быстро дохнут...

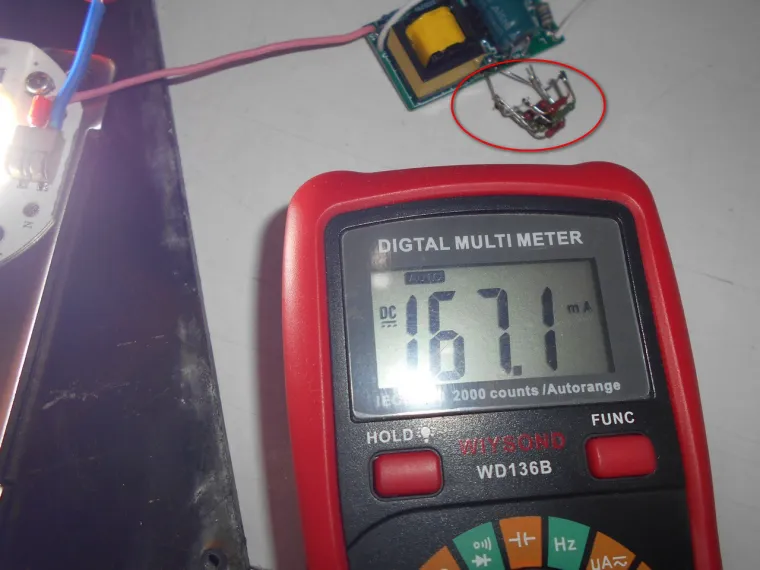

@Схемотехник я предполагал , что с охлаждением матрицы будет не просто. Поэтому взял COB на 110 Вольт и драйвер к нему. В общем пока пробую снижать мощность с 29 до 19 Вт. Световой поток не очень сильно изменился, а вот температура уже не такая критическая . Отпаял резистор 1,5 Ома и налепил вместо него чего было под рукой . Ток теперь 0,167 А

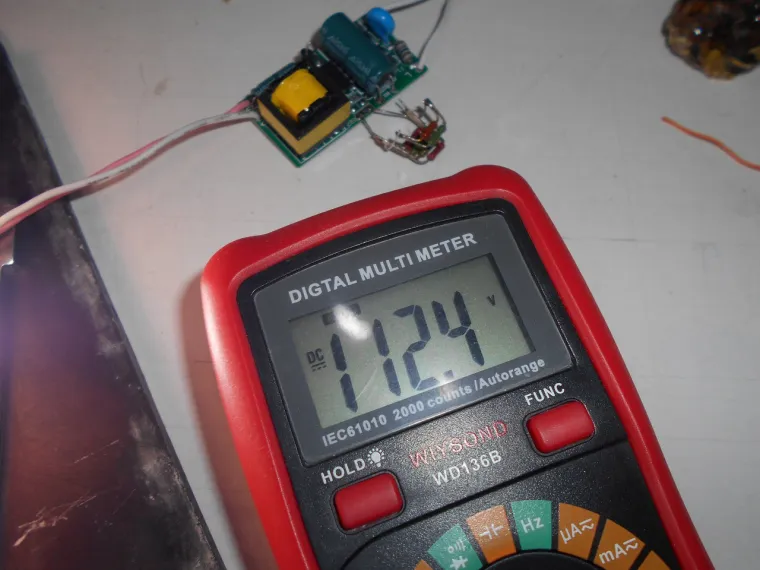

а напряжение 112,4 В
с температурой стало получше . Нужно как то выкрутиться с пассивным охлаждением

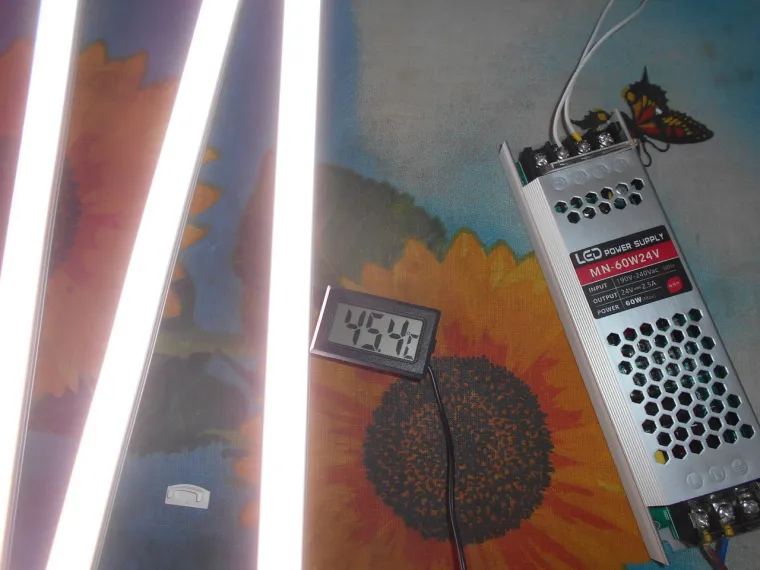

@Схемотехник кстати Вы спрашивали зачем COB лены паковать в алюминиевый профиль . Я термодатчик вложил внутрь и вот что вышло. Через 15 минут работы 45,4 град.
Через 30 минут работы 46,5 град.

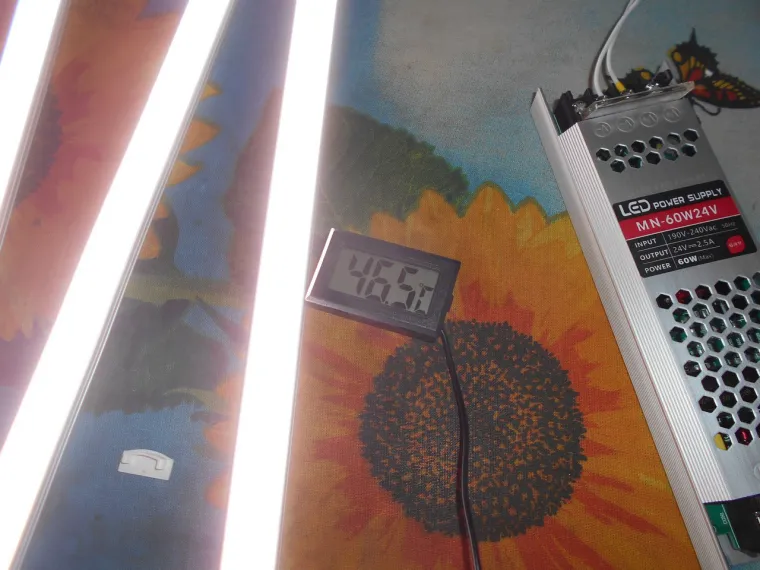

528 светодиодов/метр нагрели алюминиевый профиль до 46,5 град. Т.е. COB ленту желательно наклеивать на поверхности забирающие тепло
@Андрей-Туманенко сказал :
Понял, значит идете по пути снижения мощности... Применение термостата позволяет получать максимальную мощность на ограниченном промежутке времени, а при перегреве - сбрасывать мощность... Неизвестно, в каком режиме будет работать ваш светильник.
@Андрей-Туманенко сказал :
Да... Это значит без охлаждения она может "свариться"? Вы наглядно показали необходимость применения радиатора...
@Схемотехник думаю без профиля алюминиевого комфортной 46,5 град . не будет и COB лента нагреется значительнее

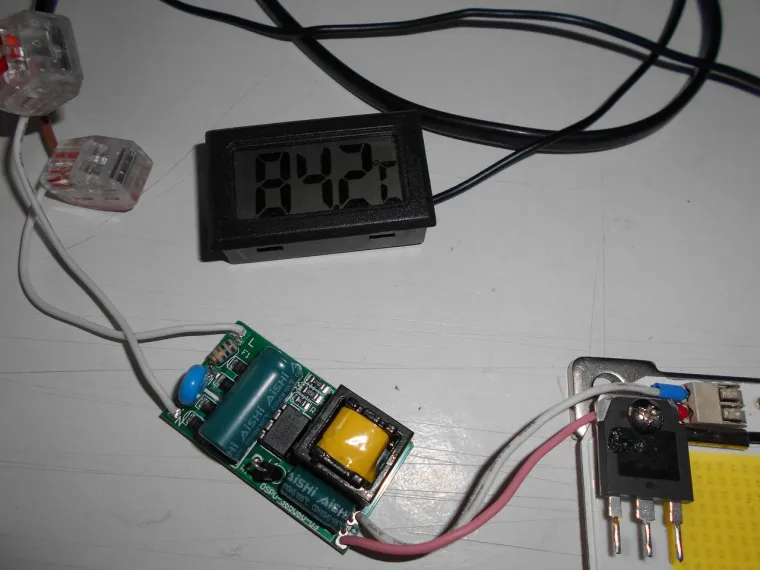

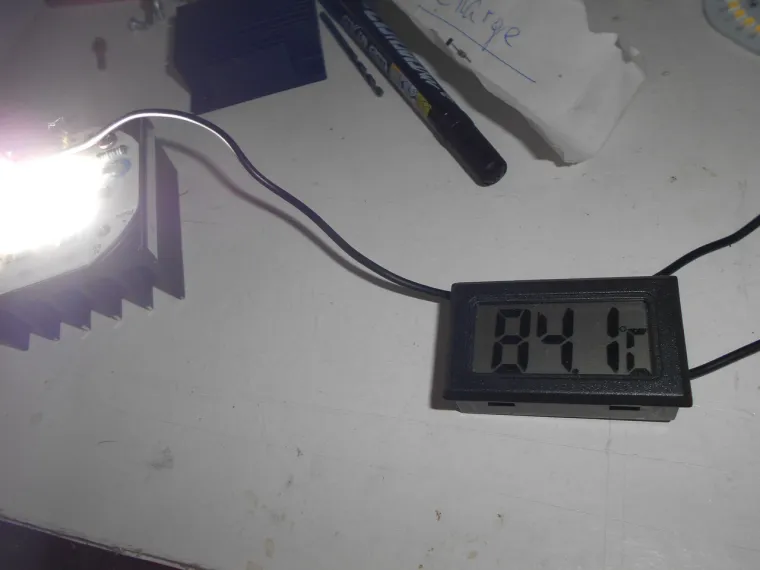

@Схемотехник 15 минутный тест без медной пластины 84 град.

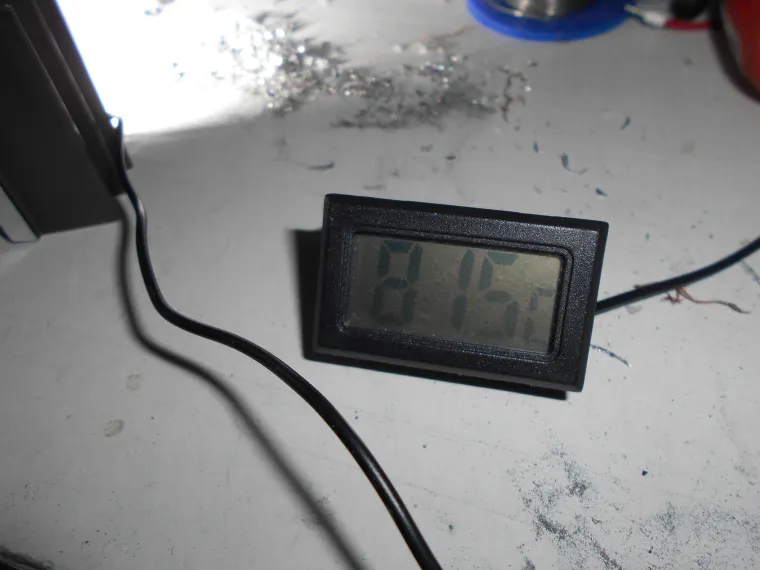

с медной пластиной 80 град. Но все равно много
@Андрей-Туманенко сказал :
И ведь это все еще на столе к открытом виде... А здесь вы уже сбрасывали мощность?
@Схемотехник отпаял гроздь из резисторов и припаял SMD 5,1 Ом вместо 1,5 Ома . После этого не перемерял но что то около 20 Вт должно получится
@Андрей-Туманенко а термопасту намазали?
@Haz88 пока на сухую. Продвигается очень туго

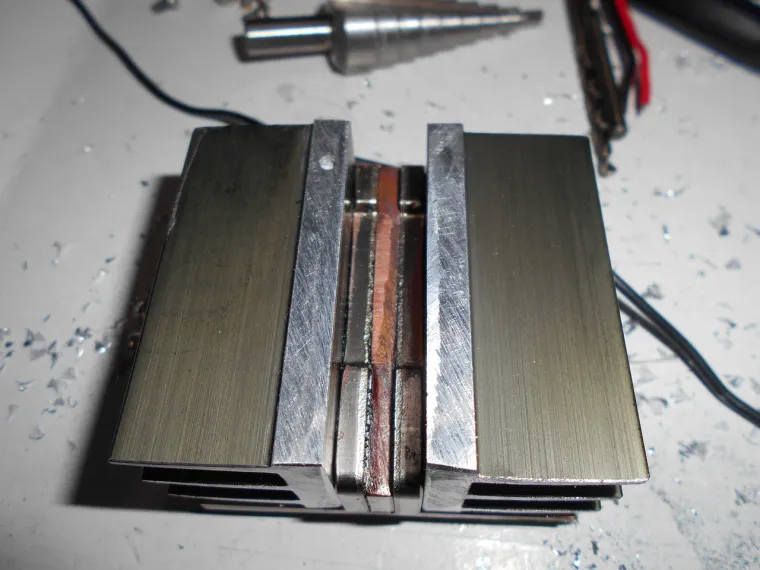

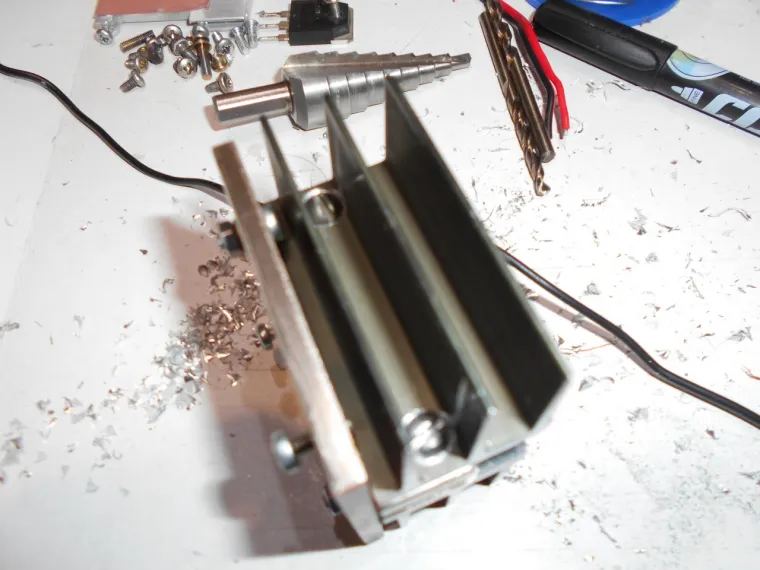

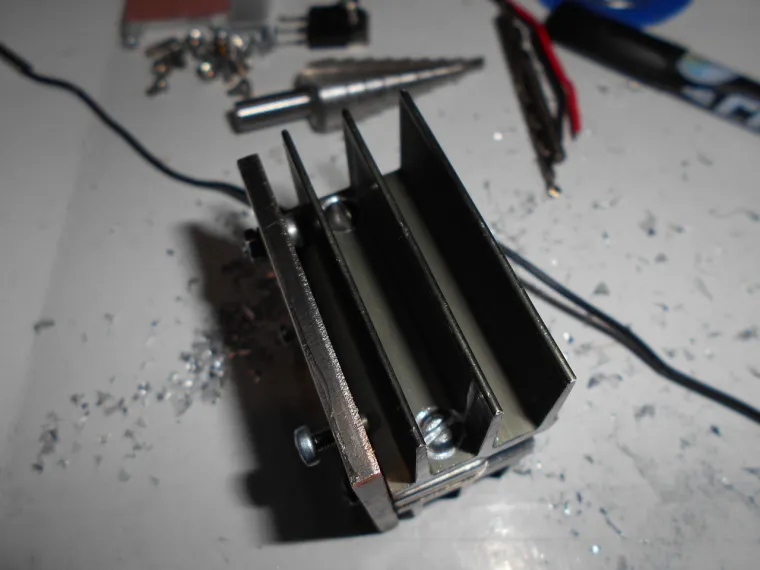

@Схемотехник переделал радиатор . Интересно будет толк ?
@Андрей-Туманенко сказал :

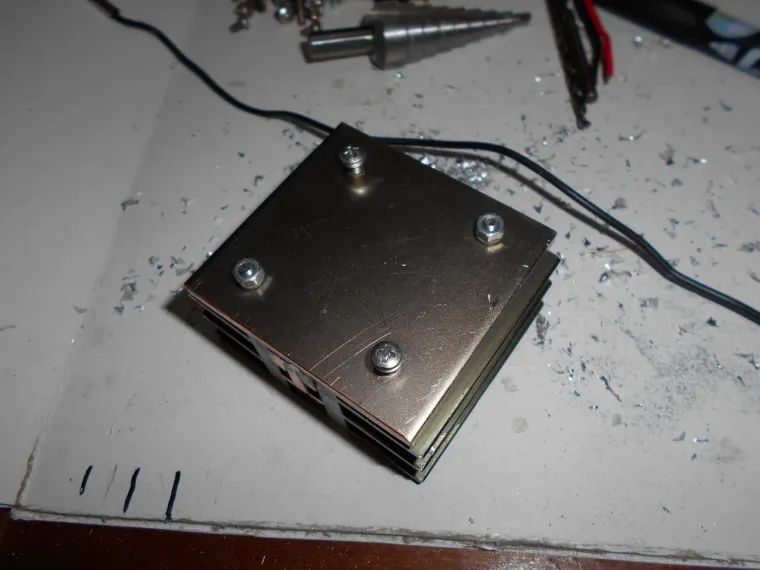

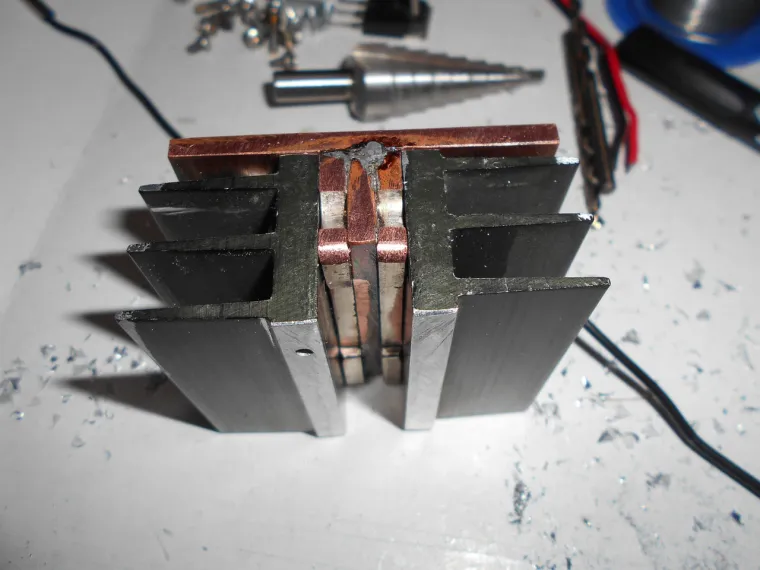

Гибридный получился! С медным основанием!! Интересно, каков будет результат...

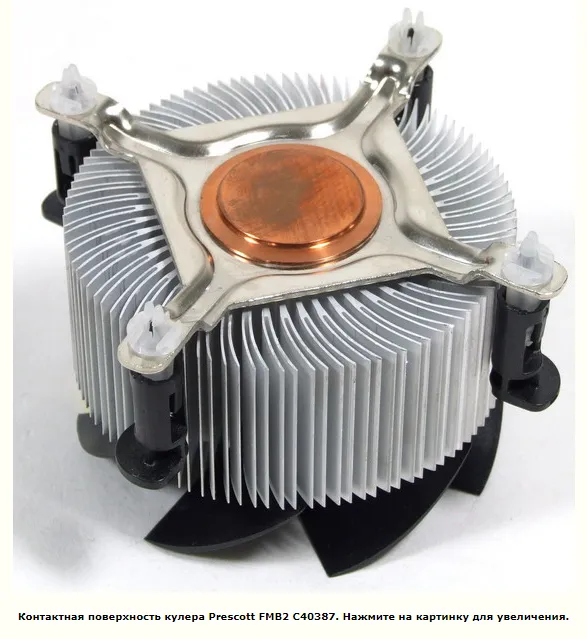

@Схемотехник Под процессоры Intel Pentium Prescott мощностью до 95 Вт делали кулеры с так называемым медным ядром. С полностью алюминиевыми кулерами охлаждение было неэффективным. Потом на смену Prescott пришли другие процессоры с меньшей потребляемой мощностью и большей производительностью. Так и с COB матрицами , их КПД 70% требует очень громоздкого и сложного охлаждения . Полагаю как и с процессорами все дело в технологии. Возможно в скором будущем появятся такие COB с высоким КПД. На сегодня лидерами в производстве светодиодов являются Cree, Nichia, Osram . Только у них получается делать светодиоды с максимальной светоотдачей и малым потреблением тока. Китайские аналоги пока сильно уступают. Возможно технологию их производства никто еще долго не продаст Китаю. Ведь все продвинутые технологии производства это гарантированный хлеб не только с маслом , но и с икорочкой .

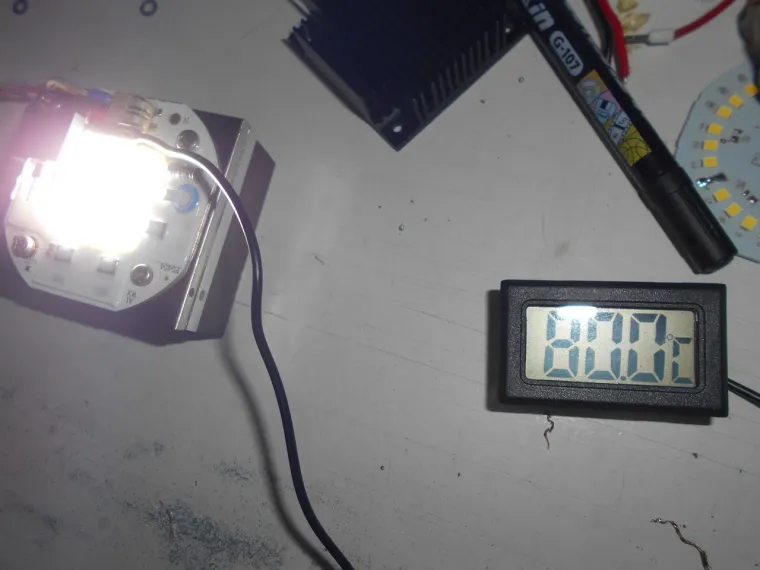

81,5 град. выше не идет
@Андрей-Туманенко сказал :
Да, да... Помню этот прескотт... Ремонтники критиковали процессор с этим ядром, так как VRM модули на материнских платах не выдерживали слишком большого тока... Но ведь тогда направление развития процессоров бы понятно - разработка новых архитектур, а также снижения техпроцесса, для увеличения частоты и количества транзисторов.
Со светодиодами, не совсем понятно, ведь как мне видится существуют два направления - увеличение светоотдачи от люминофора, а также увеличение излучения УФ или синего цвета кристаллом при неизменном токе... Но разве эти направления уже не исчерпаны? Ведь более продвинутые диоды не намного же опередили более дешевые?
@Схемотехник я как то читал про производство процессоров Intel . Так вот когда поступает в продажу "новая" модель , то на самом деле есть уже готовое еще более продвинутое решение . Нужно окупить разработку "нового" процессора и его будут продавать настолько долго насколько позволит спрос и потребность в них. Но в рукаве у разработчика всегда есть козырной туз. И если на рынке появляется что то "новое" от других производителей , то принимается решение о начале продаж процессоров следующего поколения. Поэтому насколько все ушло вперед можно только догадываться . Мы об этом узнаем когда нам это позволят узнать. А так все будет храниться в секрете и ждать своего часа. Это позволяет держать лидерство на мировом рынке .
@Андрей-Туманенко сказал :
Вот тут и нужна конкуренция, иначе так и будут продавать, то что продается...
@Андрей-Туманенко сказал :
Угу...
