LED лампа А70

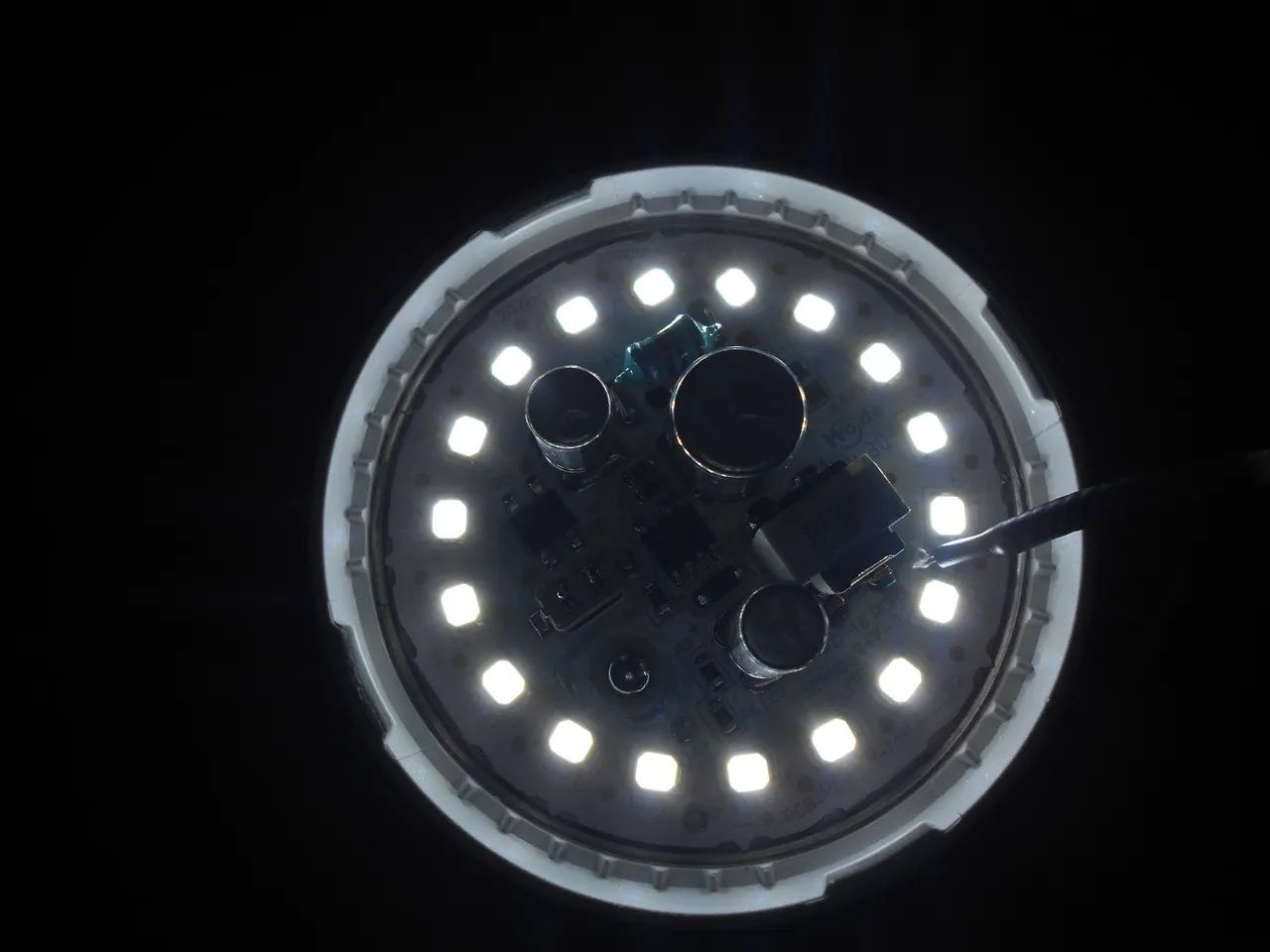

Сегодня будем исследовать температуру алюминиевой платы в лампе с габаритными размерами ⌀70хH128 мм. Заявленная мощность лампы 14 Вт, заявленный световой поток 1400 Лм. Под рассеивателем 18 светодиодов соединены последовательно .

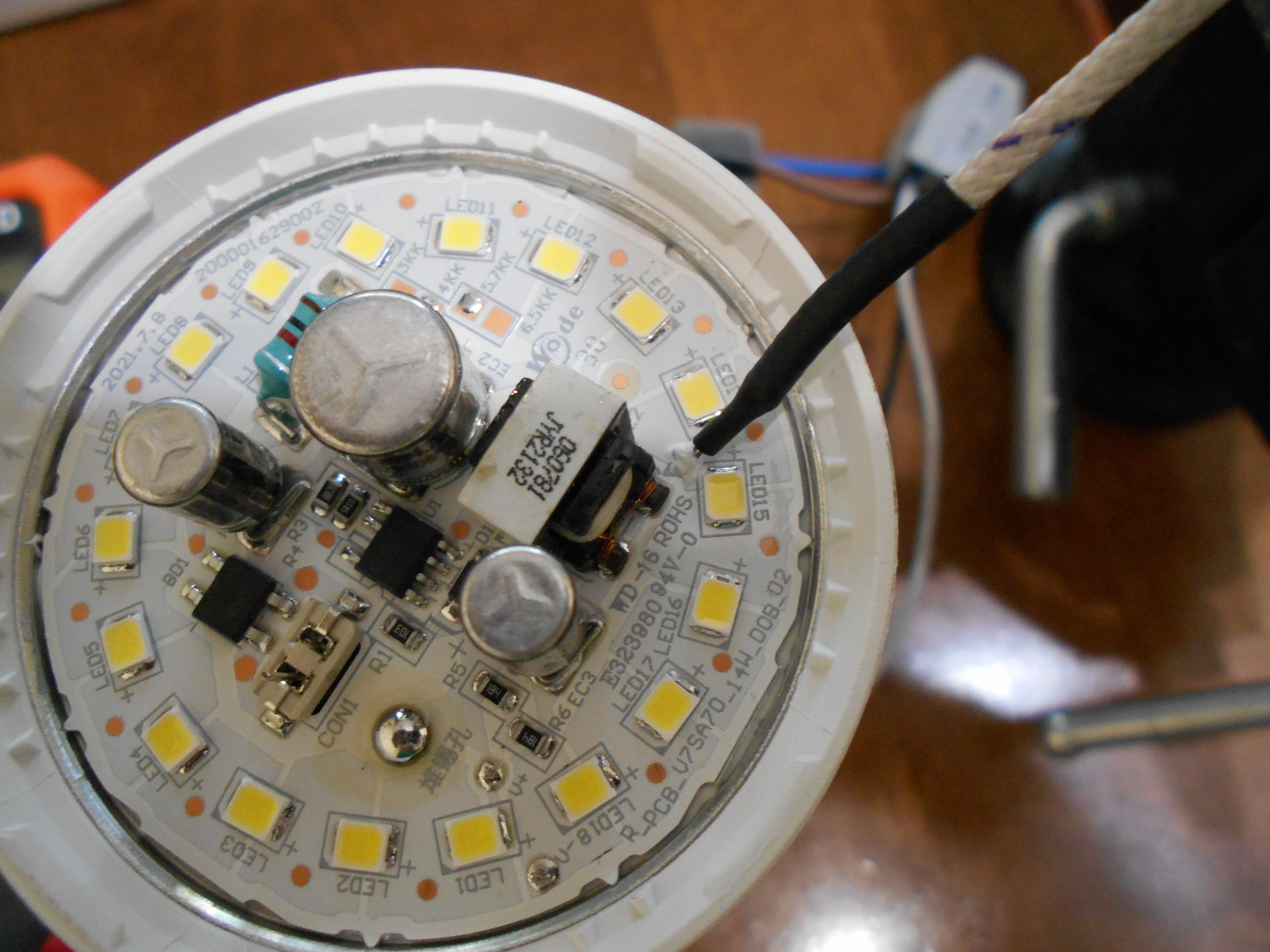

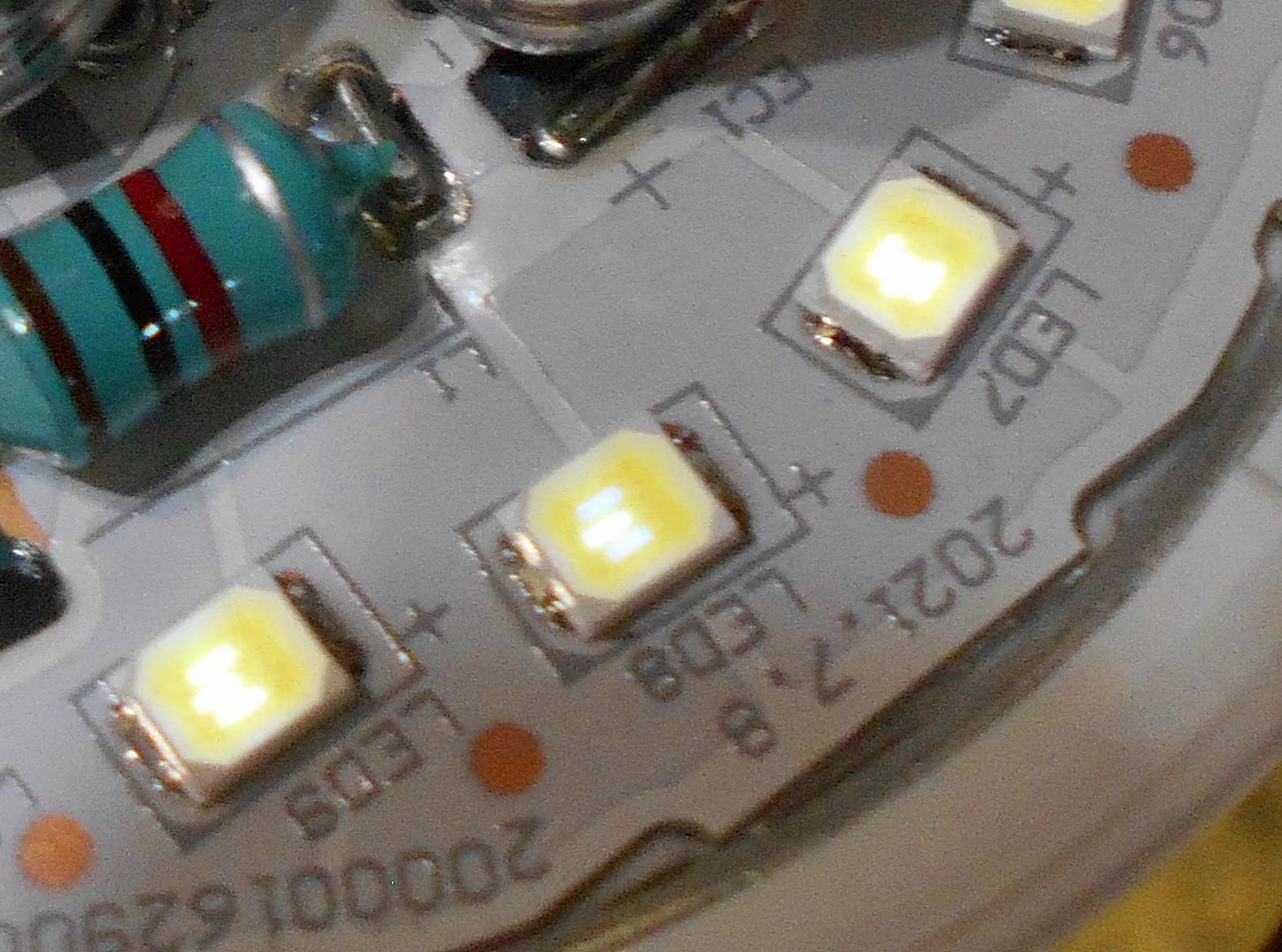

Одноплатная конструкция , на плате размещены почти все элементы. Светодиоды трехкристальные на 9 Вольт. Драйвер импульсный . Электролитические конденсаторы от Sancon на 105 °C. От цоколя лампы до алюминиевой платы установлены два резистора - предохранителя 12 Ω каждый.

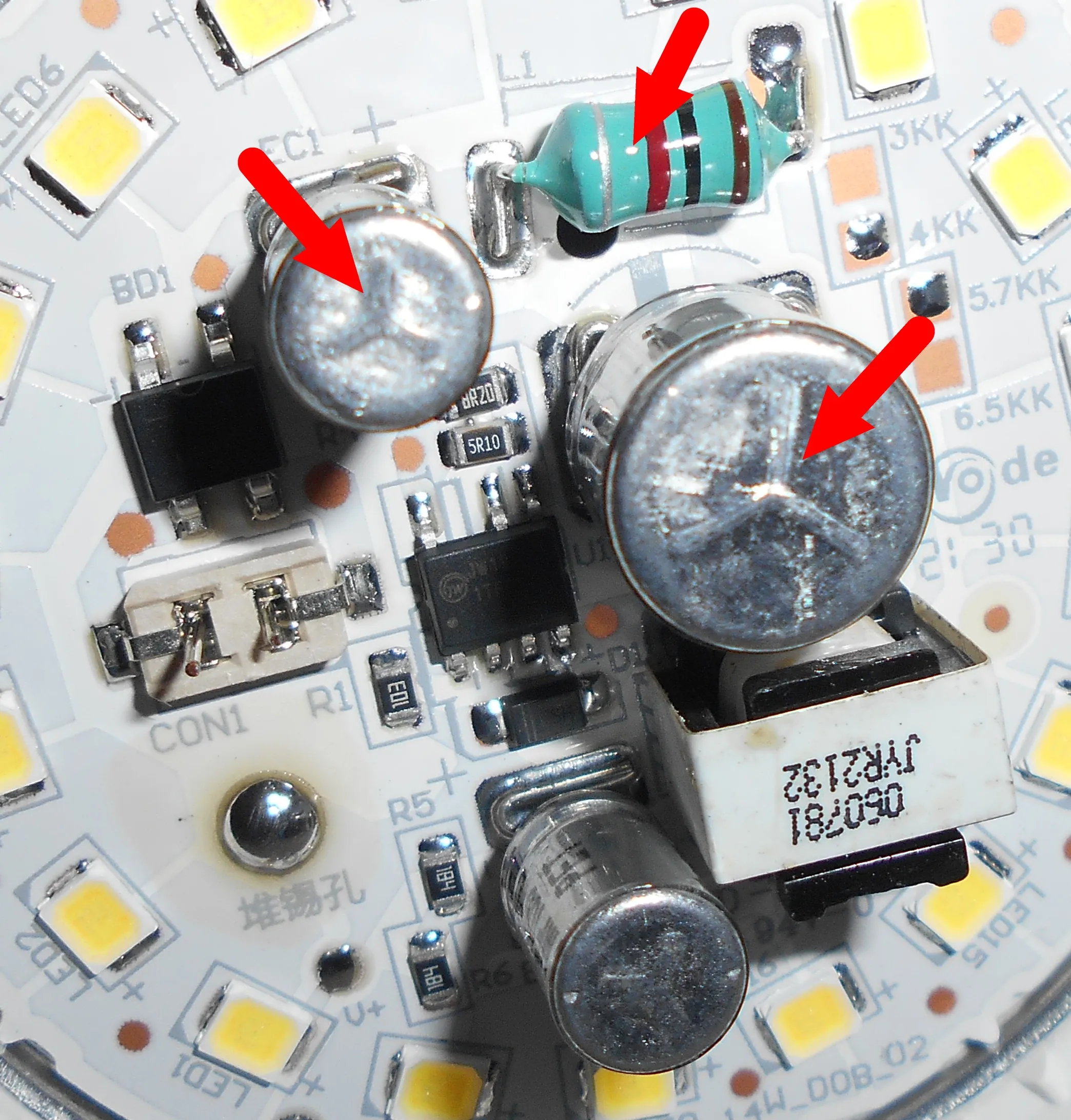

В фильтре установлен дроссель L1, конденсаторы ЕС1, ЕС2.

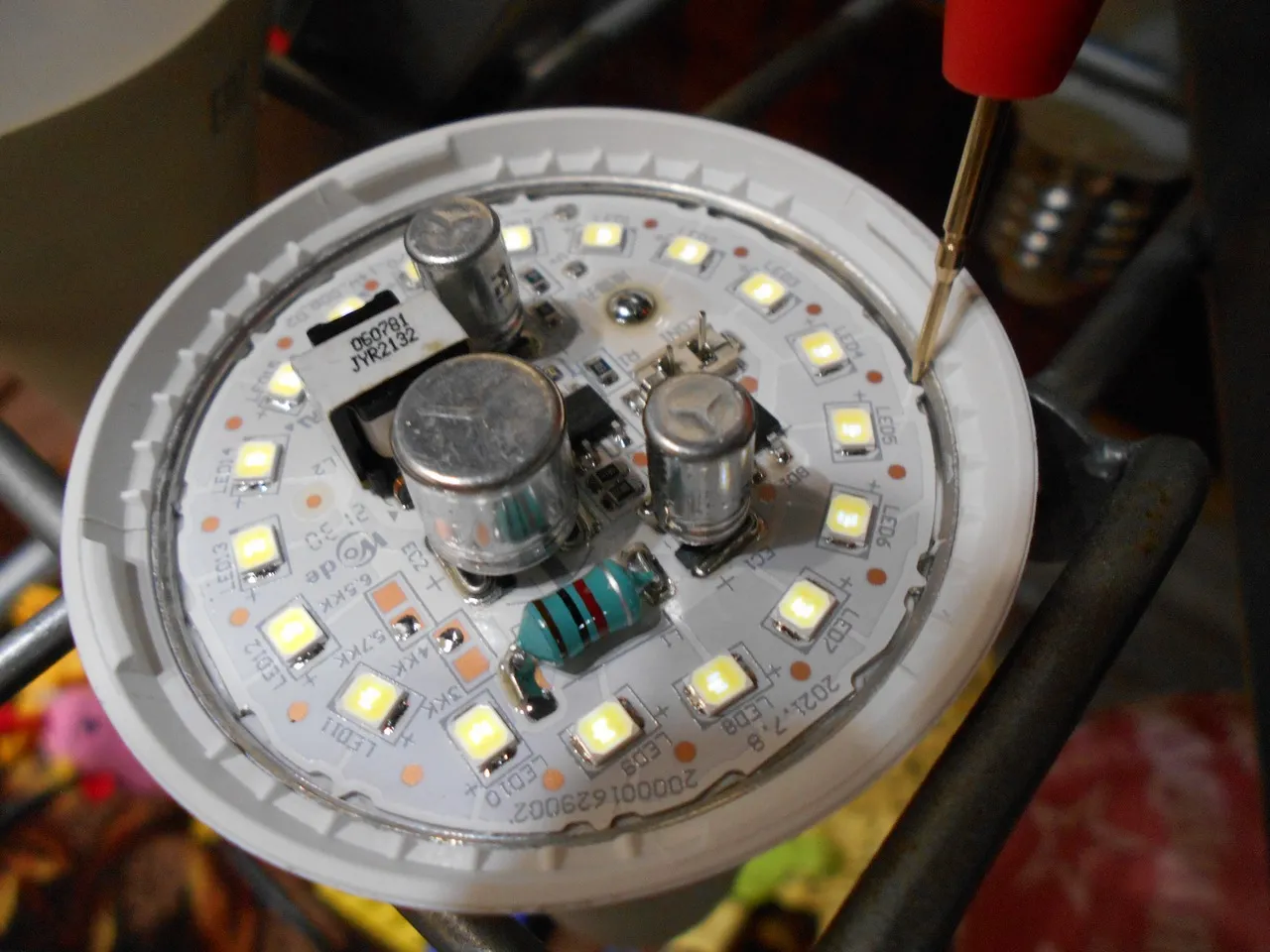

А теперь посмотрим как изменяется температура и потребляемая мощность лампы . Измерим после прогрева напряжение на выходе драйвера и ток в цепи светодиодов. Температуру буду измерять как можно ближе к дросселю.

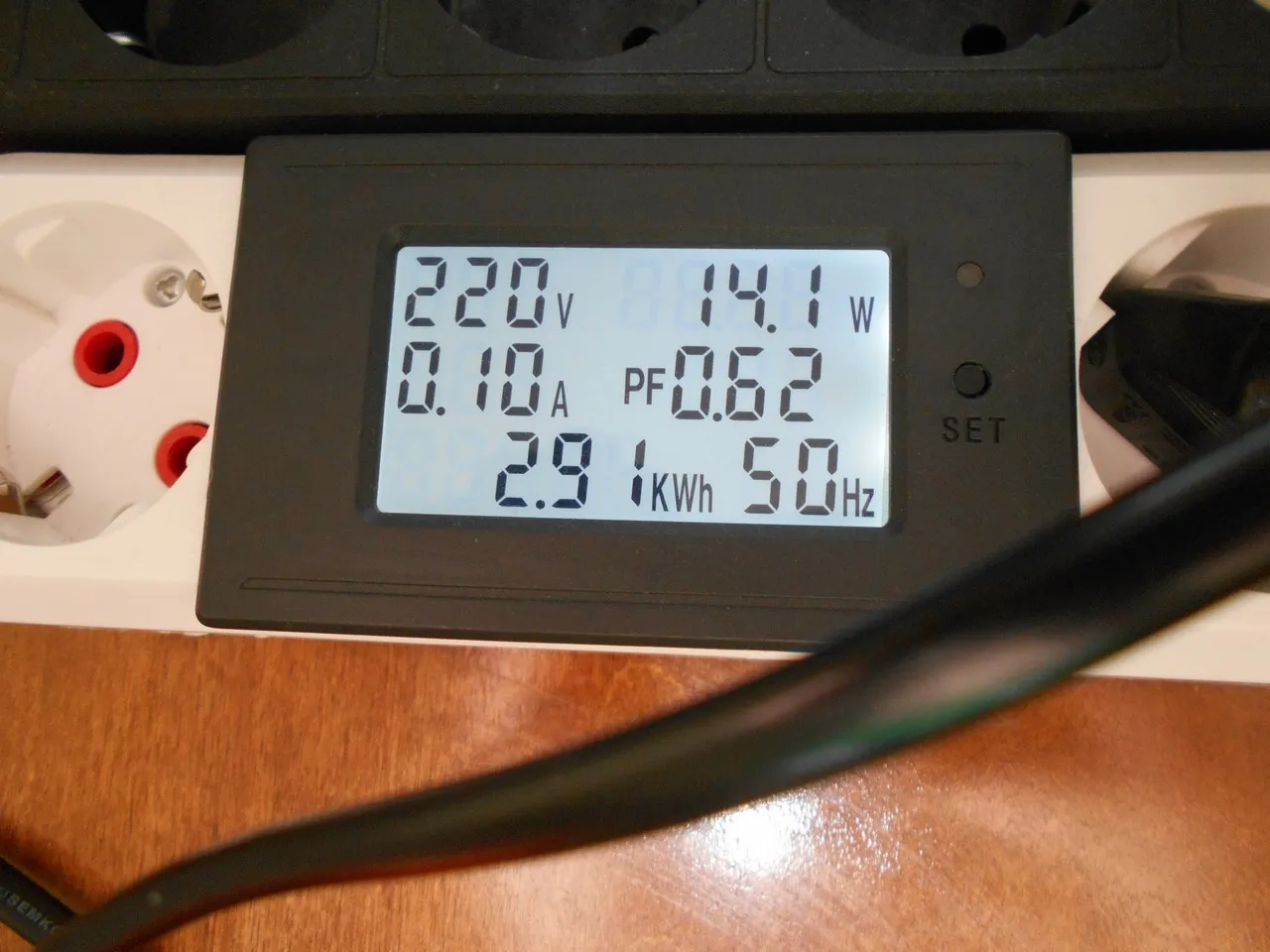

Потребляемая мощность при включении 14,1 Вт.

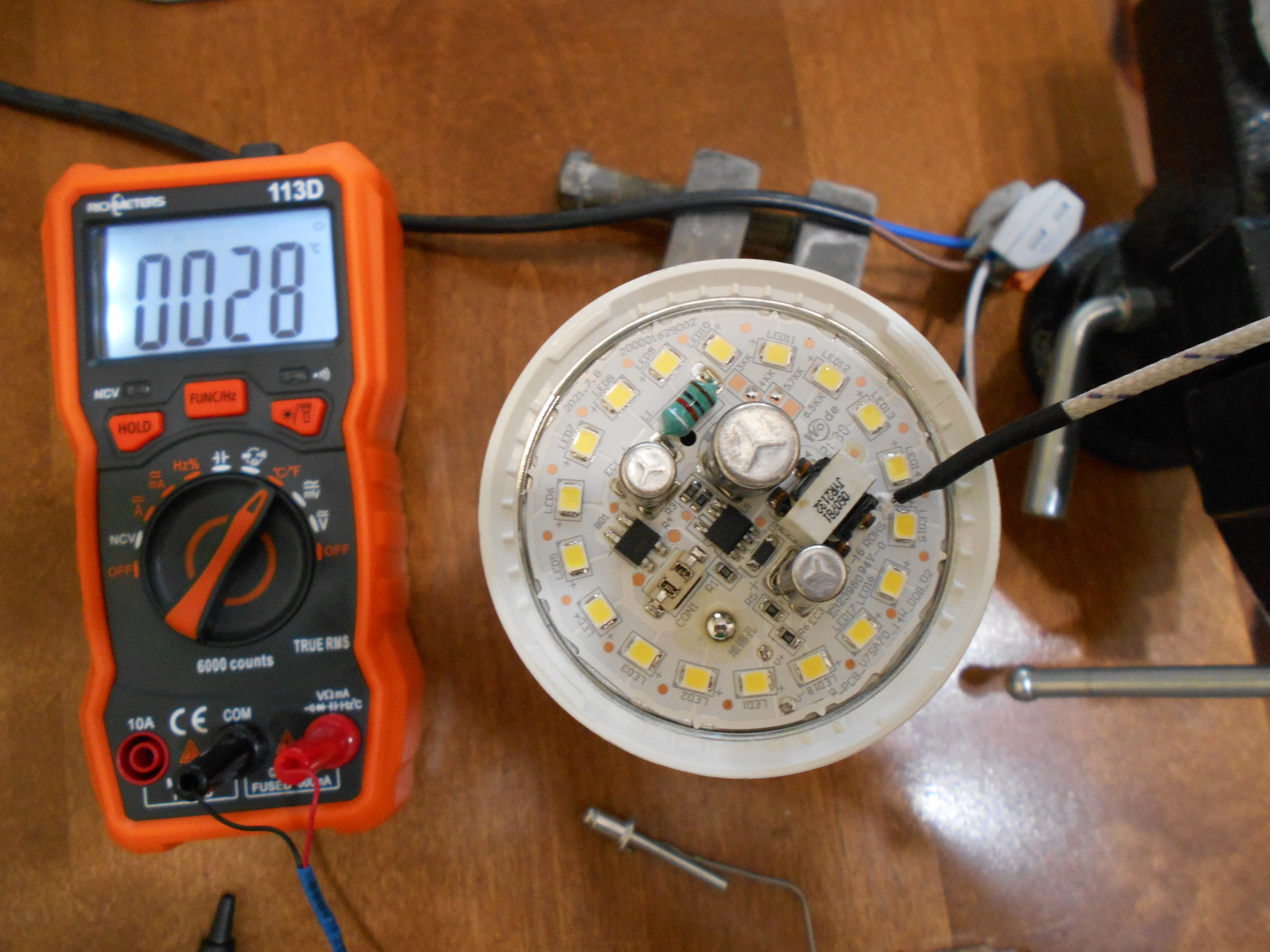

Температура до включения лампы 28 °C.

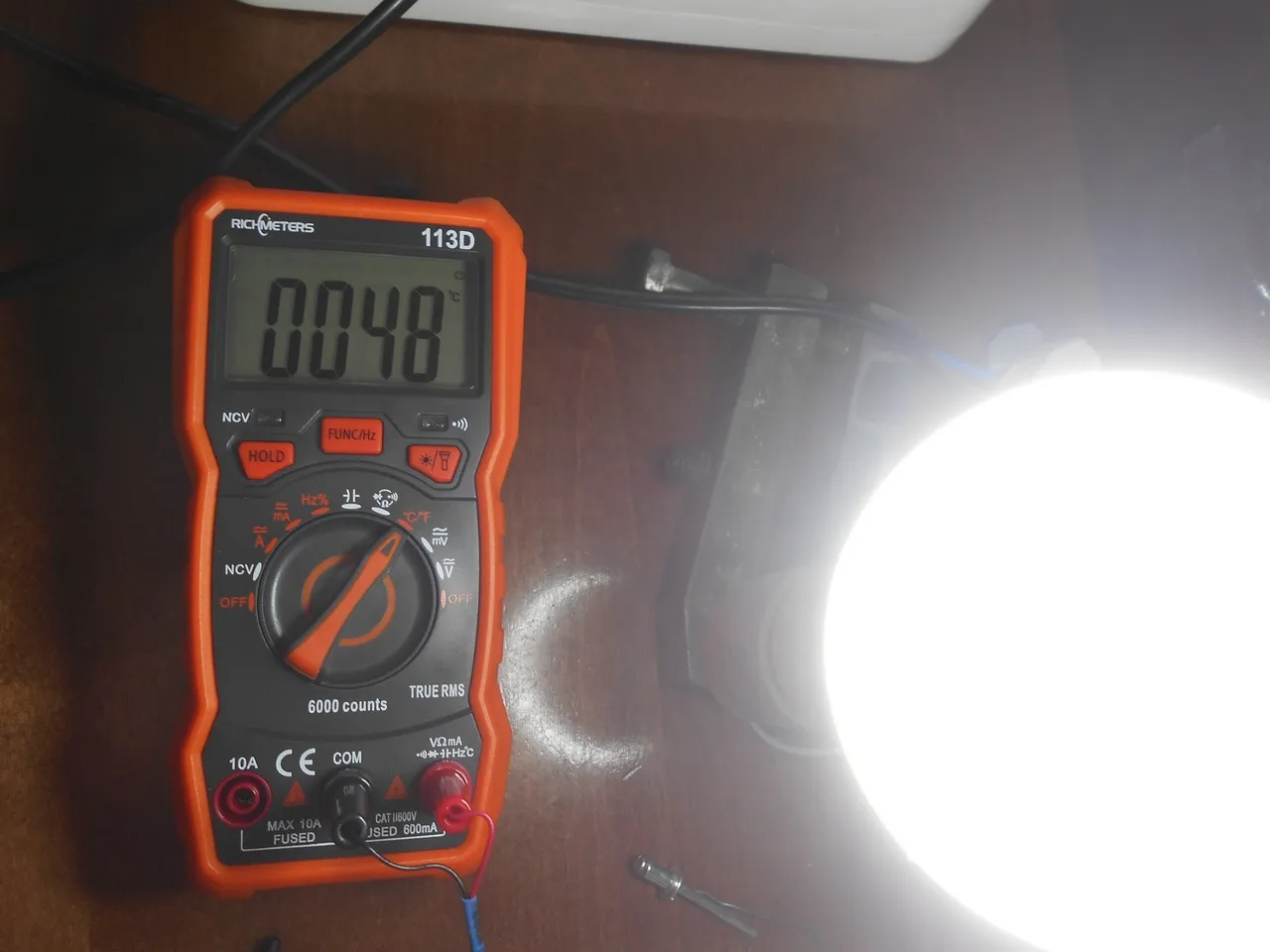

Плотно закрыть лампу рассеивателем не получится , но все равно накрою . Через 15 минут температура достигла значений 48 °C.

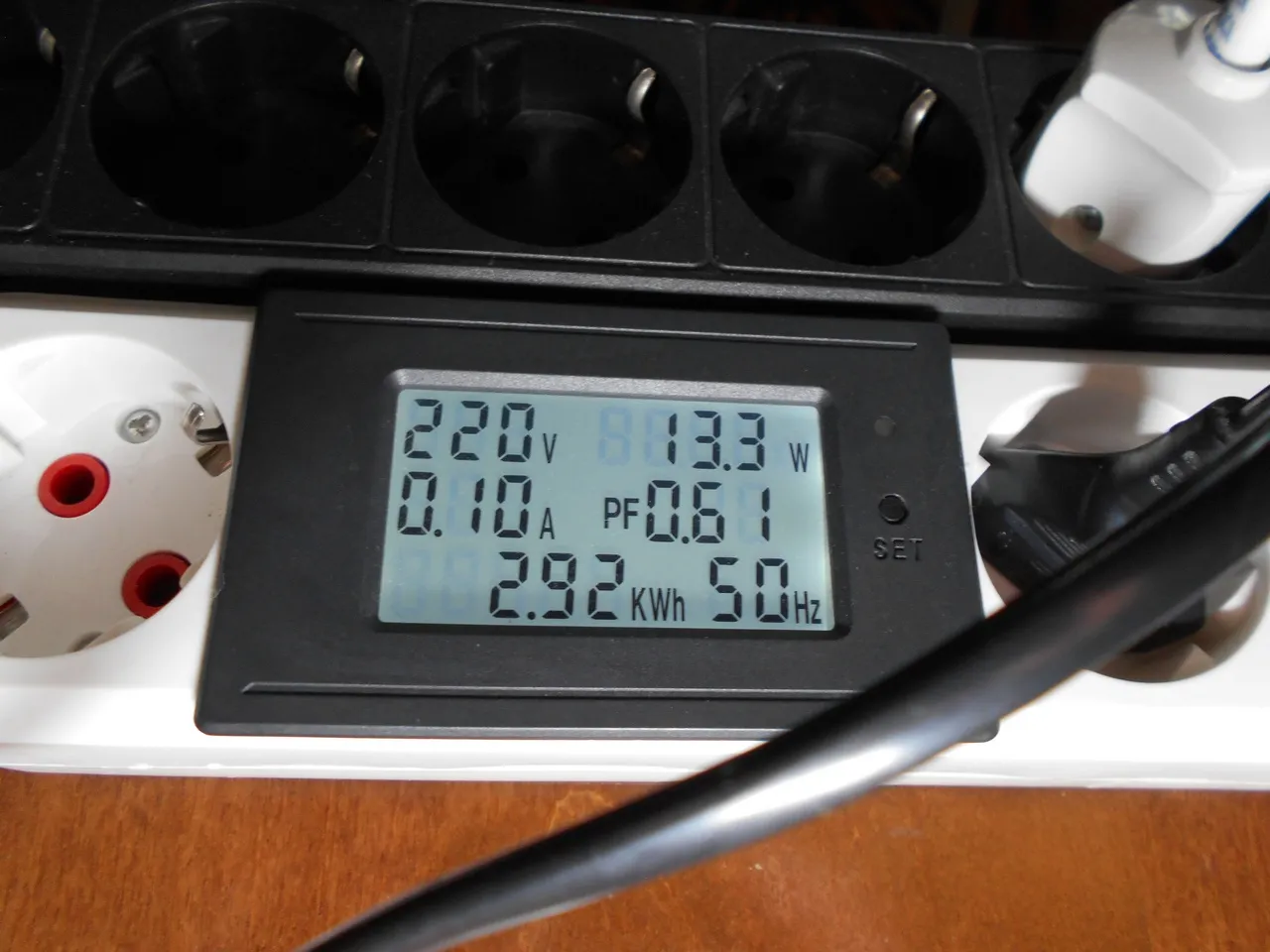

Потребляемая мощность уменьшилась до 13,3 Вт.
Прошло 30 минут и температура достигла 85 °C.
Через 45 минут мы видим следующие значения :

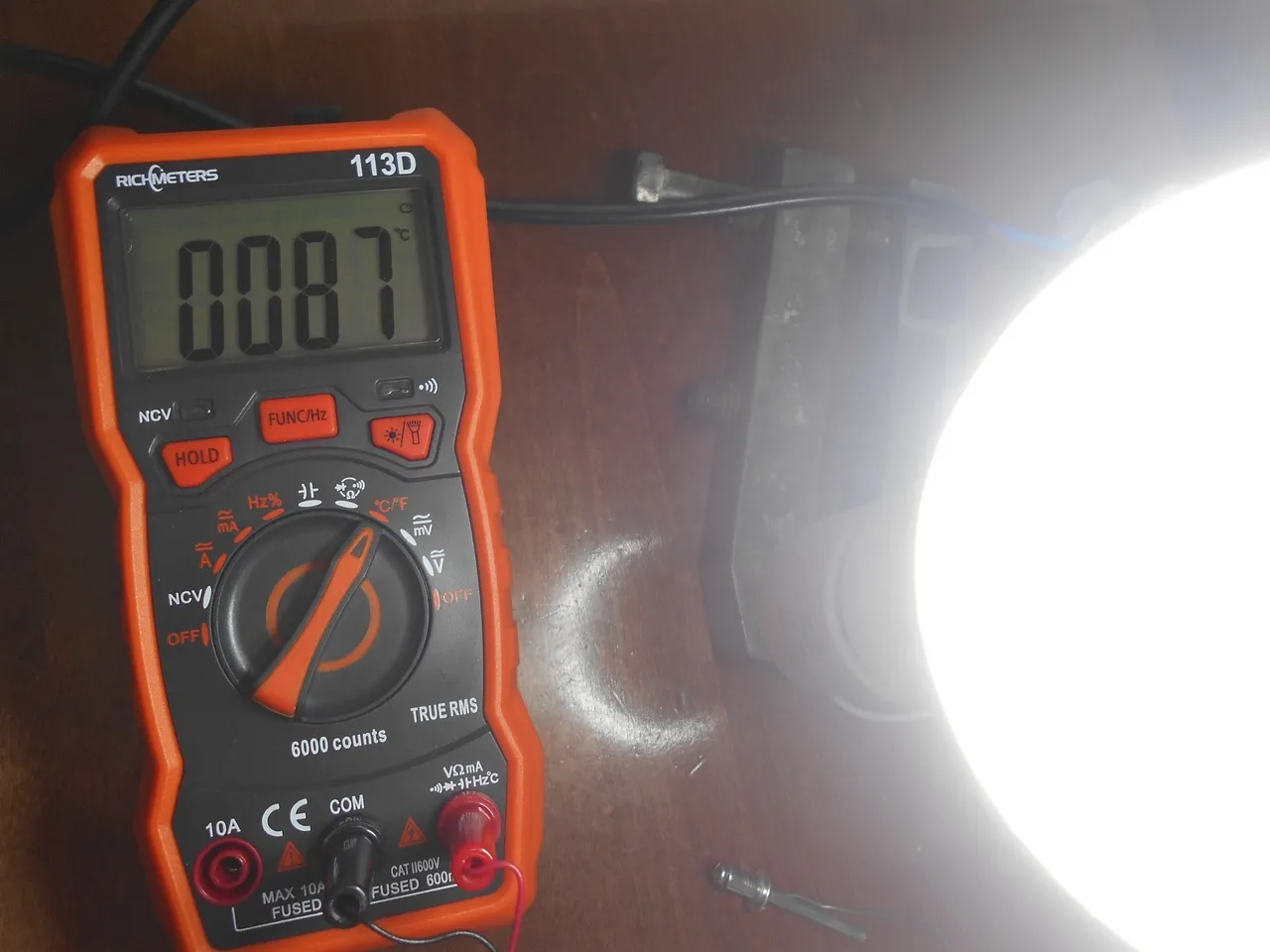

1.Температура 87 °C.

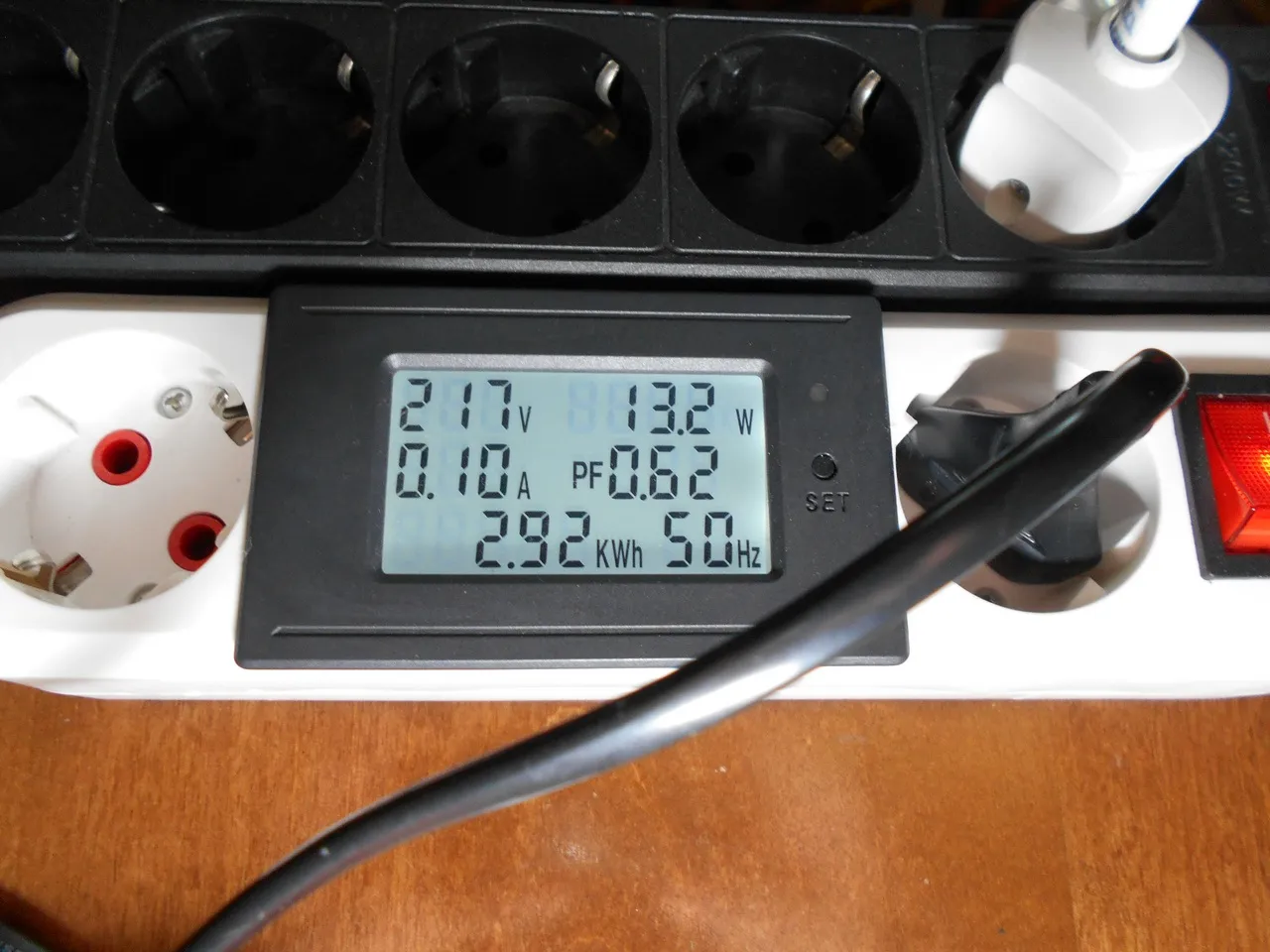

2.Потребляемая лампой мощность 13,2 Вт.

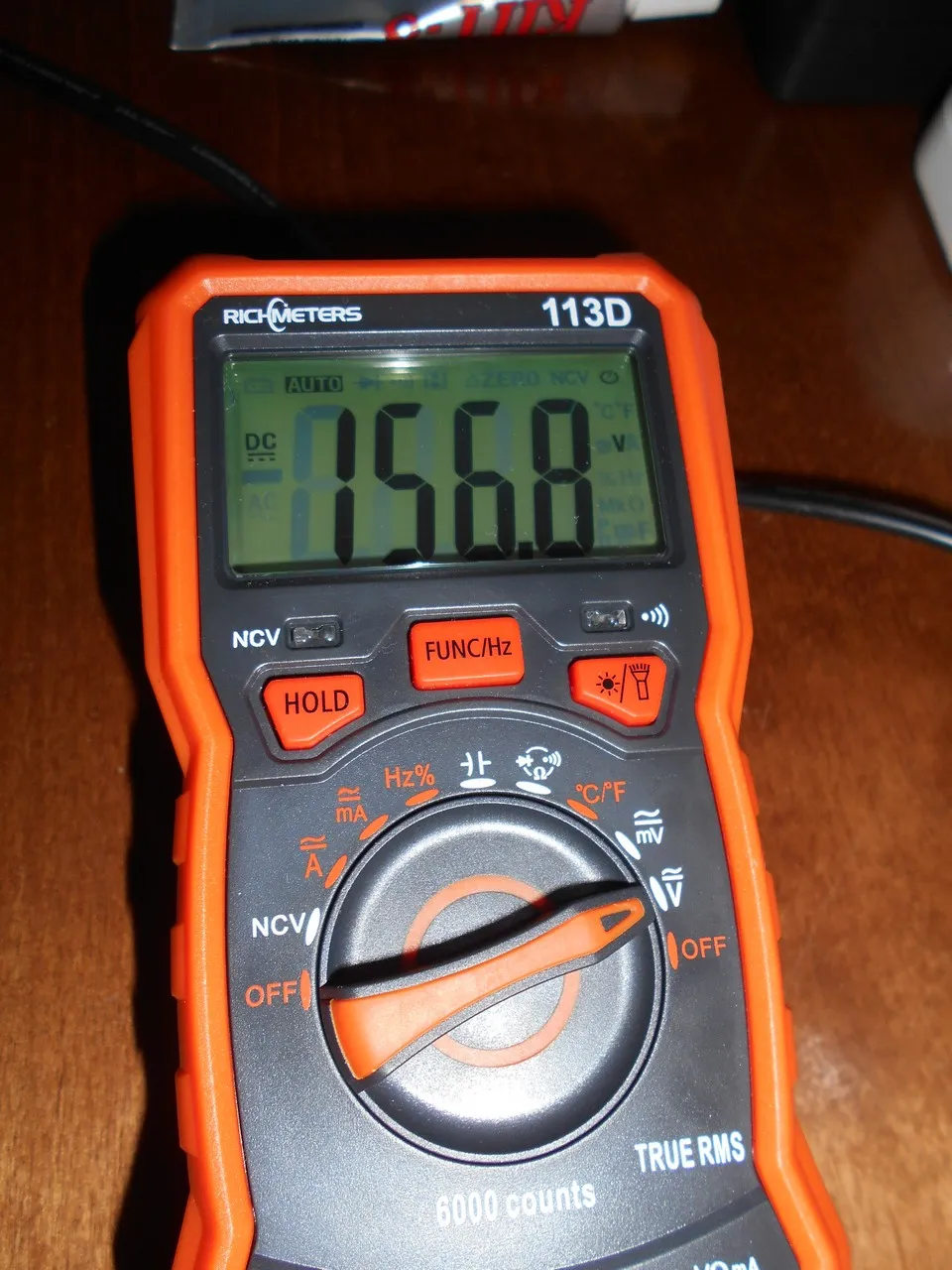

3.Напряжение на выходе драйвера 156,8 Вт . Прямое падение напряжение на одном светодиоде 8,7 Вольт .

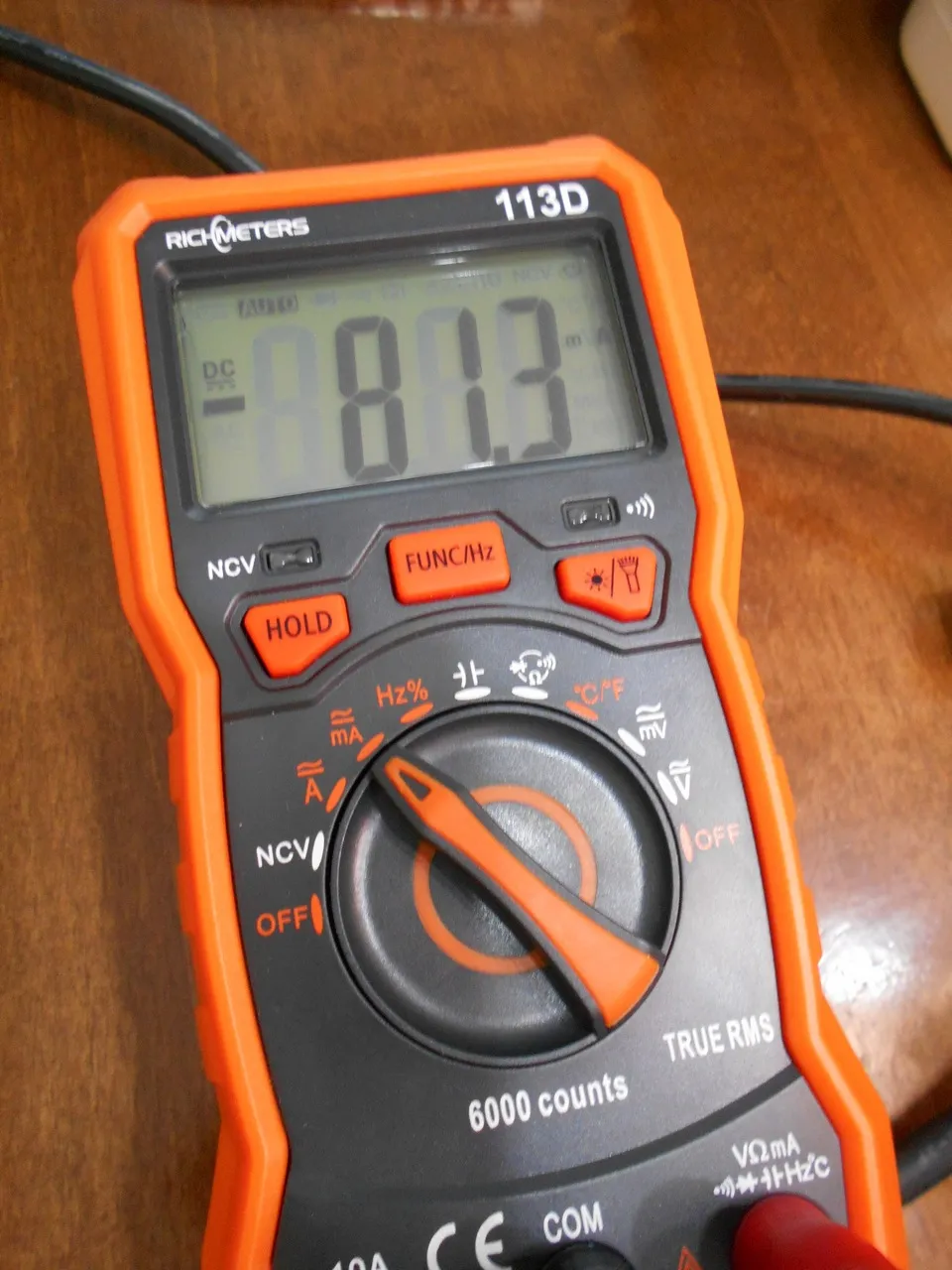

4.Ток в цепи светодиодов 81,3 мА. Рассеиваемая мощность на одном светодиоде ~0,7 Вт .
Потребляемая лампой мощность по переменному току 13,2 Вт , потребляемая мощность светодиодов по постоянному току 12,75 Вт. Разница всего 0,45 Вт , что говорит о высоком КПД драйвера. Максимальная температура алюминиевой платы 87 °C. Мощность после прогрева изменилась на ~6 % с 14,1 Вт (при 28 °C) до 13,2 Вт (при 87°C), что тоже неплохо.
Все измерения выполнены цифровым прибором Richmeters 113D исключительно на коленке .
Как Вам лампа и что еще необходимо измерить . По свету никак измерять нечем . Это к Степану из Camelion.
Комментарии
14
Зато с полным пониманием дела.
В целом, впечатление очень положительное. Некоторых вопросов мы уже касались. Вкратце напомню, что с точки зрения схемотехники лампа получает, почти наивысшую оценку, так как применяется полностью укомплектованный импульсный драйвер, с хорошей элементный базой (тот же дроссель на базе Ш-образного магнитопровода). С электрической точки зрения, элементы лампы, похоже, работают в оптимальном режиме, а светодиоды и вовсе недогружены, что хорошо.
Но открытым является вопрос с температурой и с падением мощности.
@Андрей Туманенко, как вы считаете, не используется ли в этой лампе избыточное количество светодиодов, что ведет к перегреву и падению мощности? Целесообразно ли проводить какую-то доработку лампы и в каком направлении?
Корпус А70, хоть и на пределе, но очень неплохо справляется с реальными 13W. А60 - уже не справляется с такой мощностью. Если плотно посадить рассеиватель, то под ним будет что то около 97 град. Год - полтора в открытом светильнике должна проработать. В закрытый лучше нет. И года не протянет. Отличяется по мощности ~ 5%. Хорошо, для наших реалий и для довольно мощной лампы. Какая цена? И что с пульсациями ? При нормальной цене и хороших характеристиках качества света, это вполне нормальная лампа.
