LED модуль OPPLE 16 W

Светодиодный модуль OPPLE . Будем обозревать или сразу в ведро ?

Под рассеивателем плата из стеклотекстолита

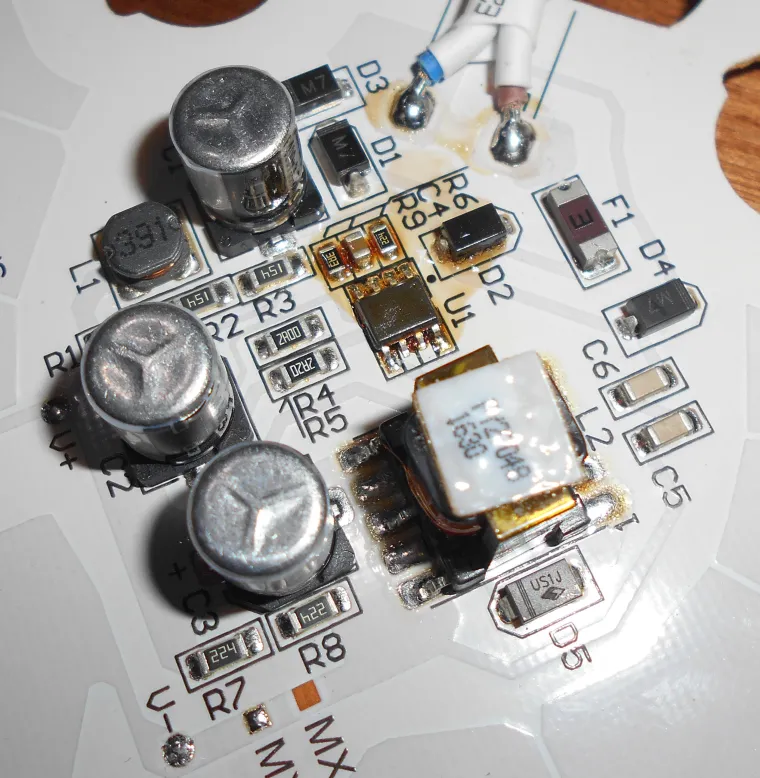

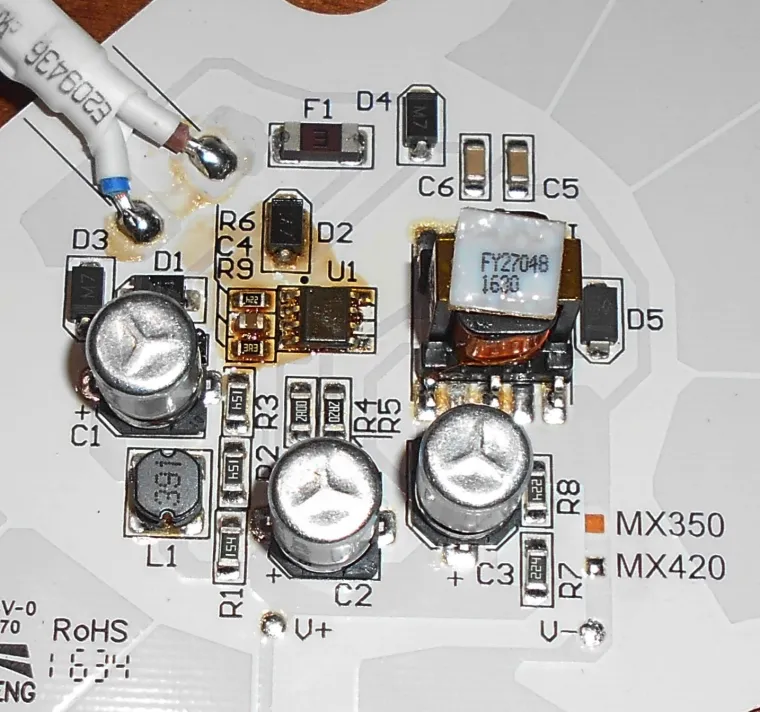

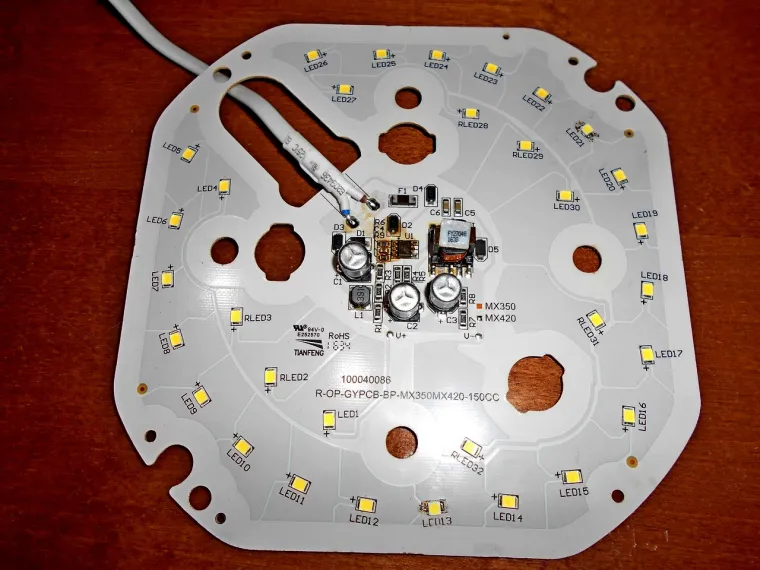

В центре которой расположен импульсный драйвер с соблюдением всех требований схемотехники . На элементах C1, L1, C2 собран фильтр , дроссель 390 µH присутствует. Установлен SMD предохранитель F1 с маркировкой "E" или 375 mA . Электролитические конденсаторы C1, C2, C3 AiSHi 3,3uF*400v .

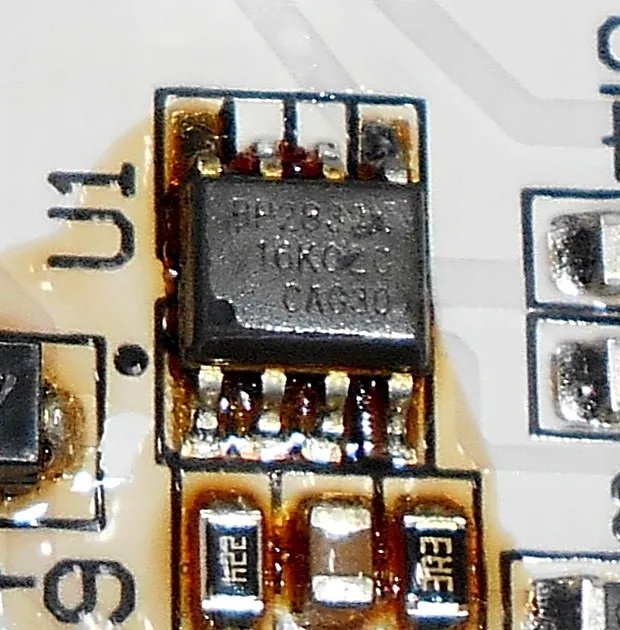

Микросхема стабилизации тока в цепи светодиодов BP2832K

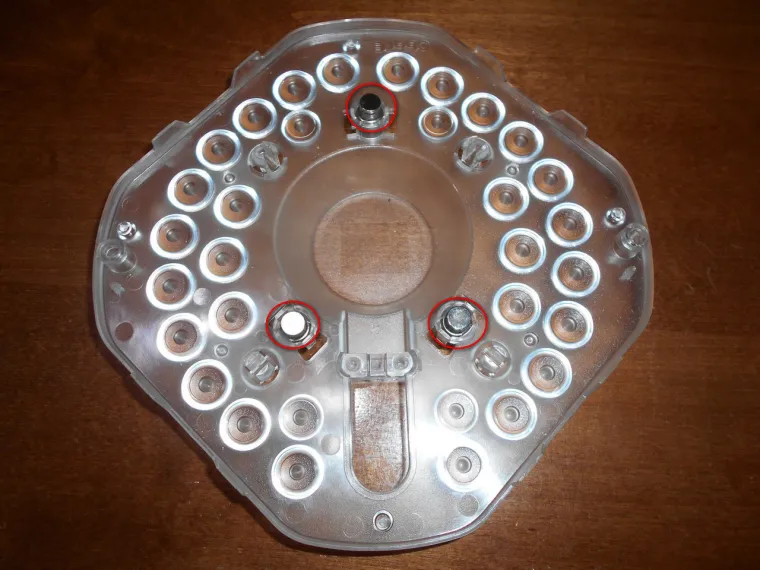

С обратной стороны рассеивателя три магнита для фиксации модуля на магнитных поверхностях.

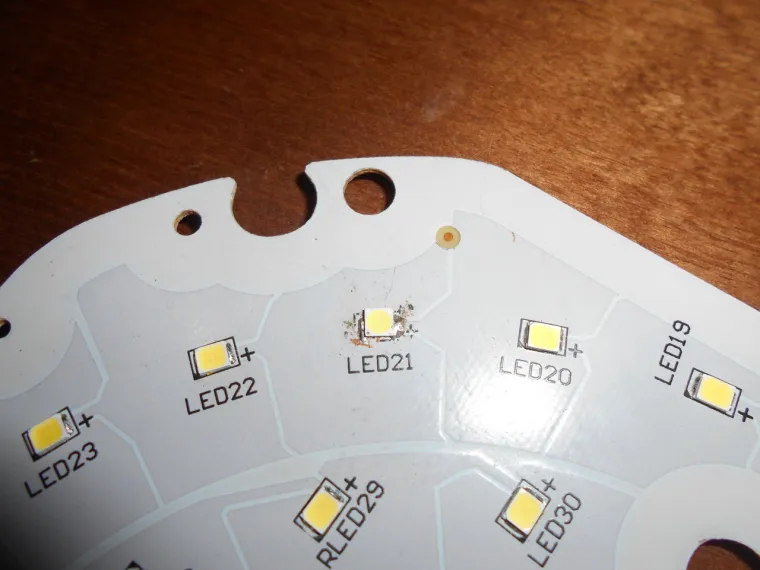

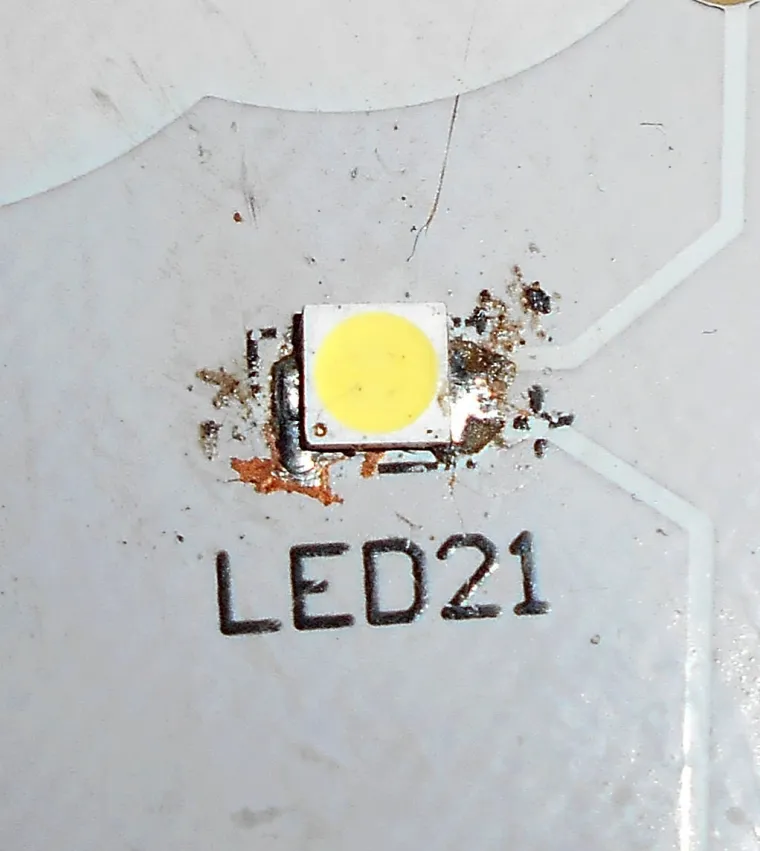

Есть следы ремонта . Ранее кем то был заменен светодиод LED21

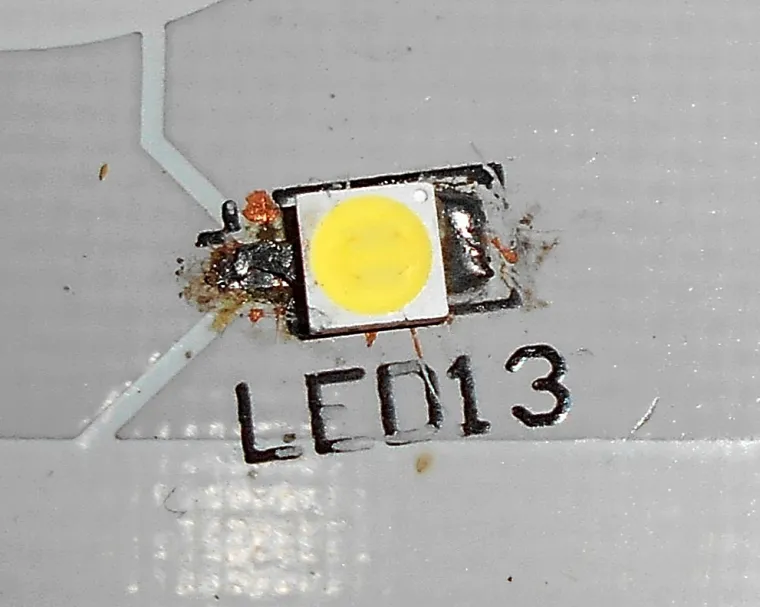

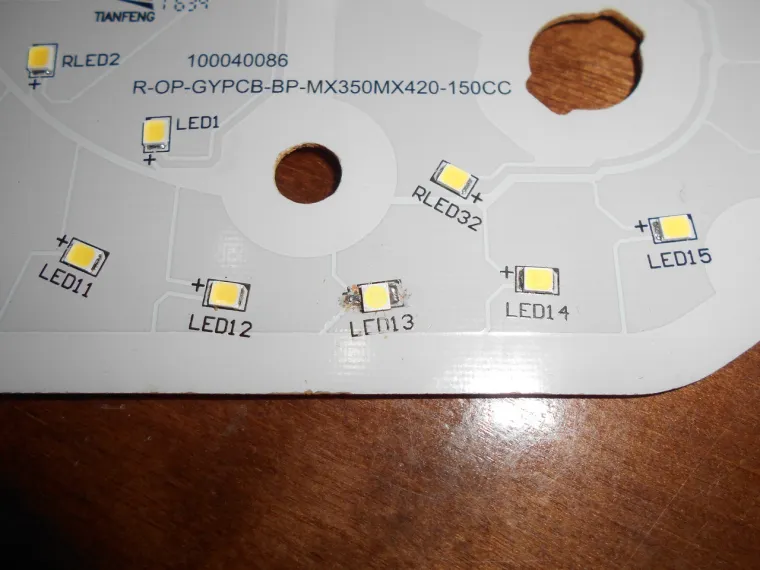

А также LED 13

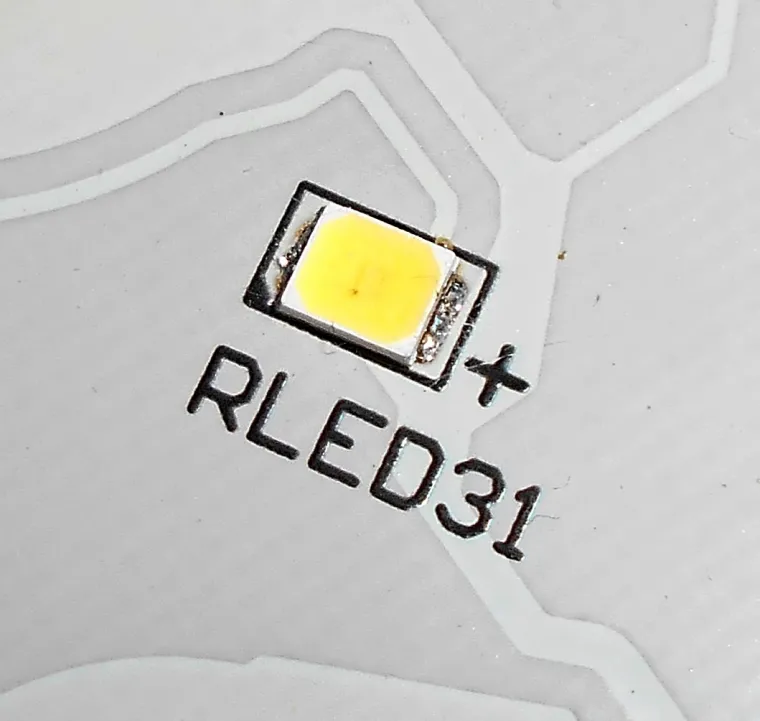

Модуль перестал работать по причине отказа еще одного светодиода LED 31

Подозрение на завышенный ток в цепи светодиодов. Подключаю параллельно LED 31 амперметр. Ток в цепи светодиодов 175 mA .

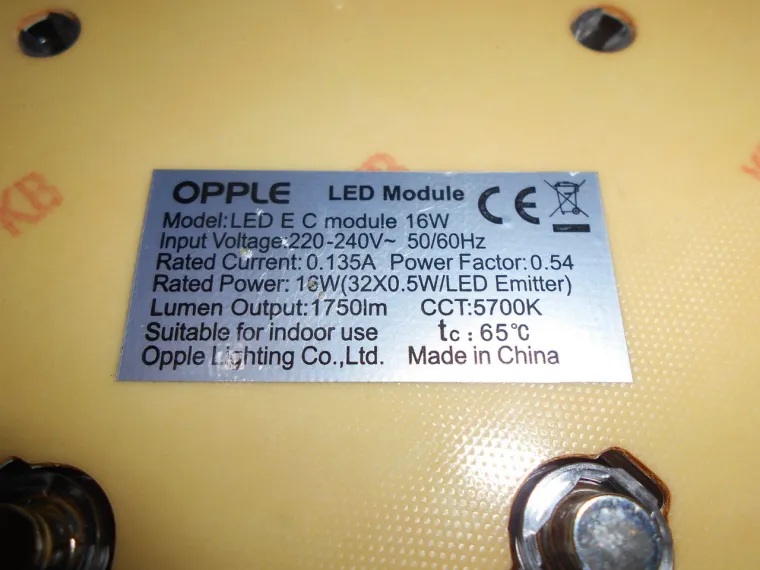

Если учесть , что светодиоды на 3v , то это завышенный ток . Должен быть 166 mA . И самое интересное , что на шильдике заявлен номинальный потребляемый модулем ток 135 mA при входном напряжении 220 -240 Вольт . Номинальный ток — наибольший допустимый по условиям нагрева токопроводящих частей и изоляции ток, при котором оборудование может работать неограниченно длительное время.

В заключении можно предположить , что светодиоды выходят из строя из-за завышенного тока . Возможно и плохое качество светодиодов. Если восстанавливать модуль , то нужно уменьшить ток в цепи светодиодов хотя бы до 166 mA и заменить негодные светодиоды .
