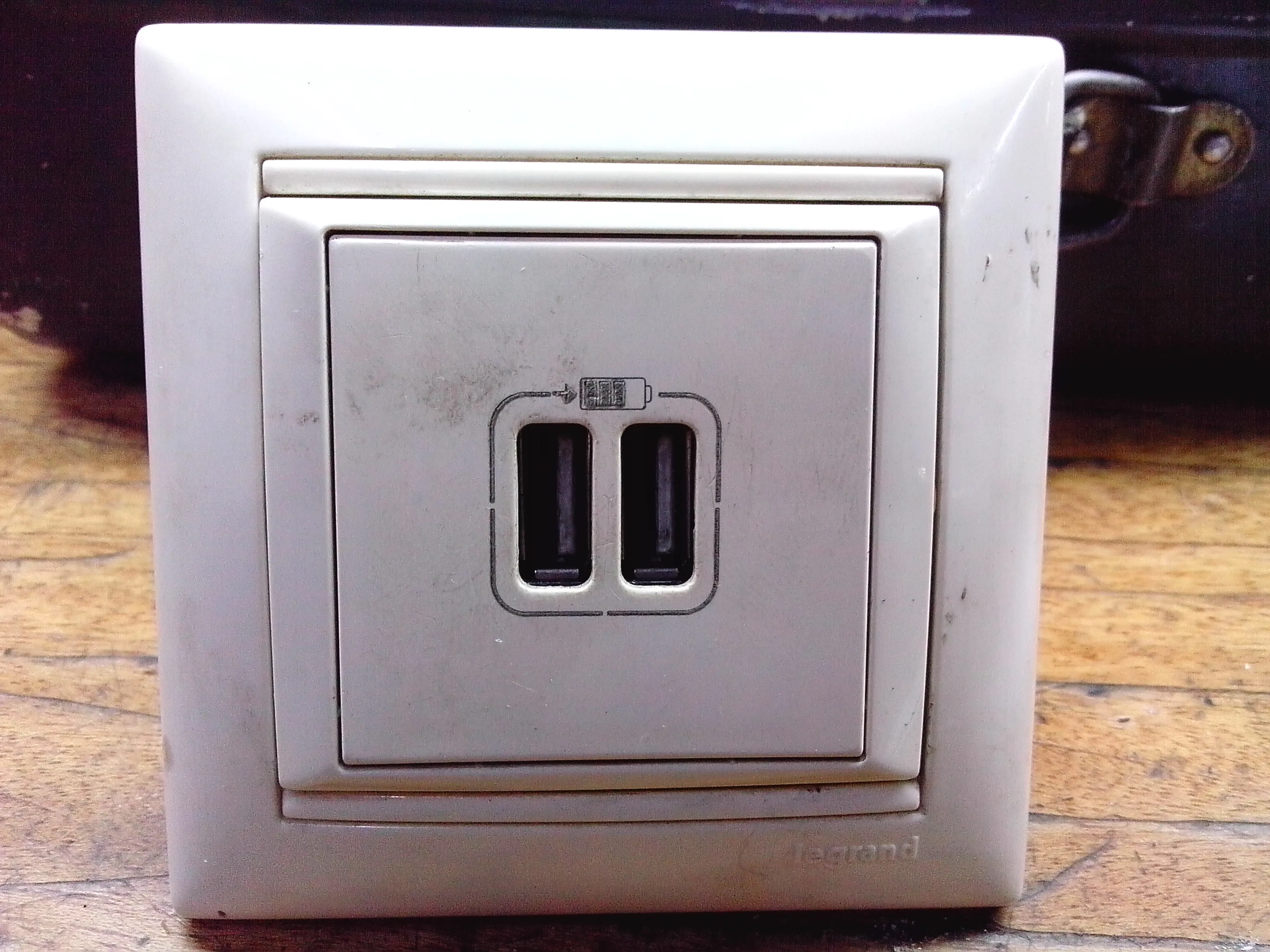

Legrand USB розетка . Модель LXX01 .

Всем здравствуйте . Предлагаю заглянуть в USB розетку от Legrand . Ее немного залили и пошел дым...

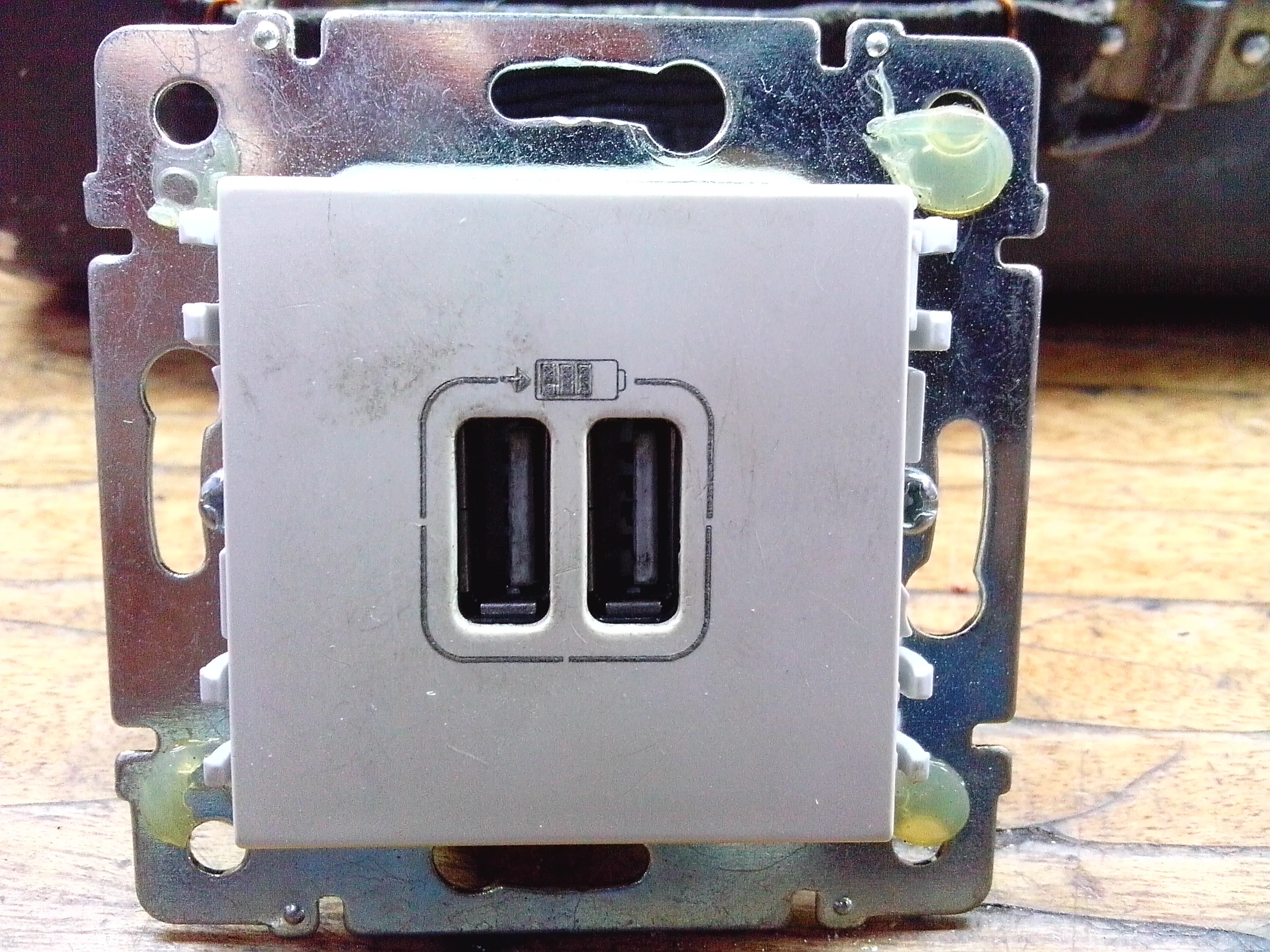

Рамки съемные на защелках

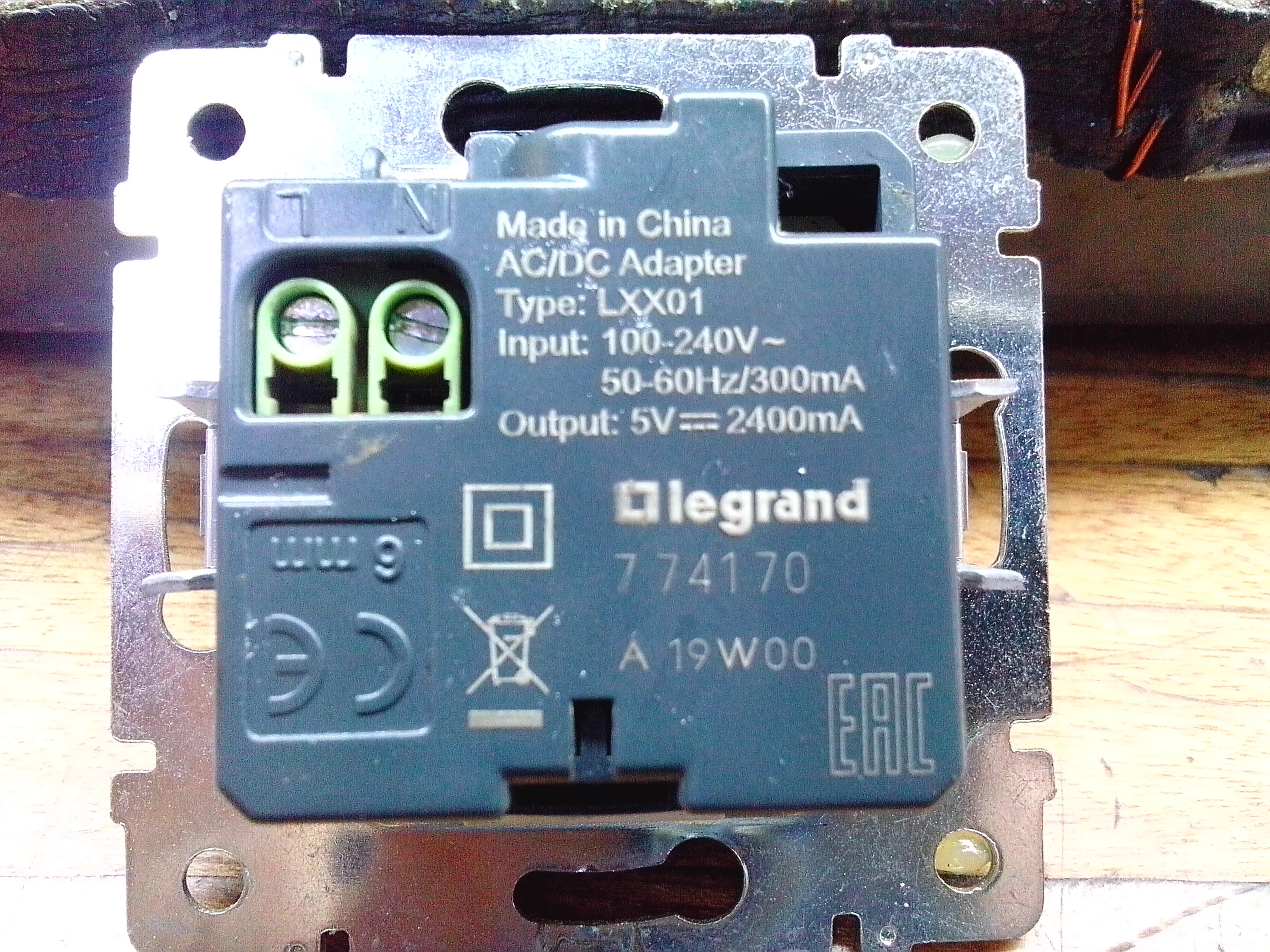

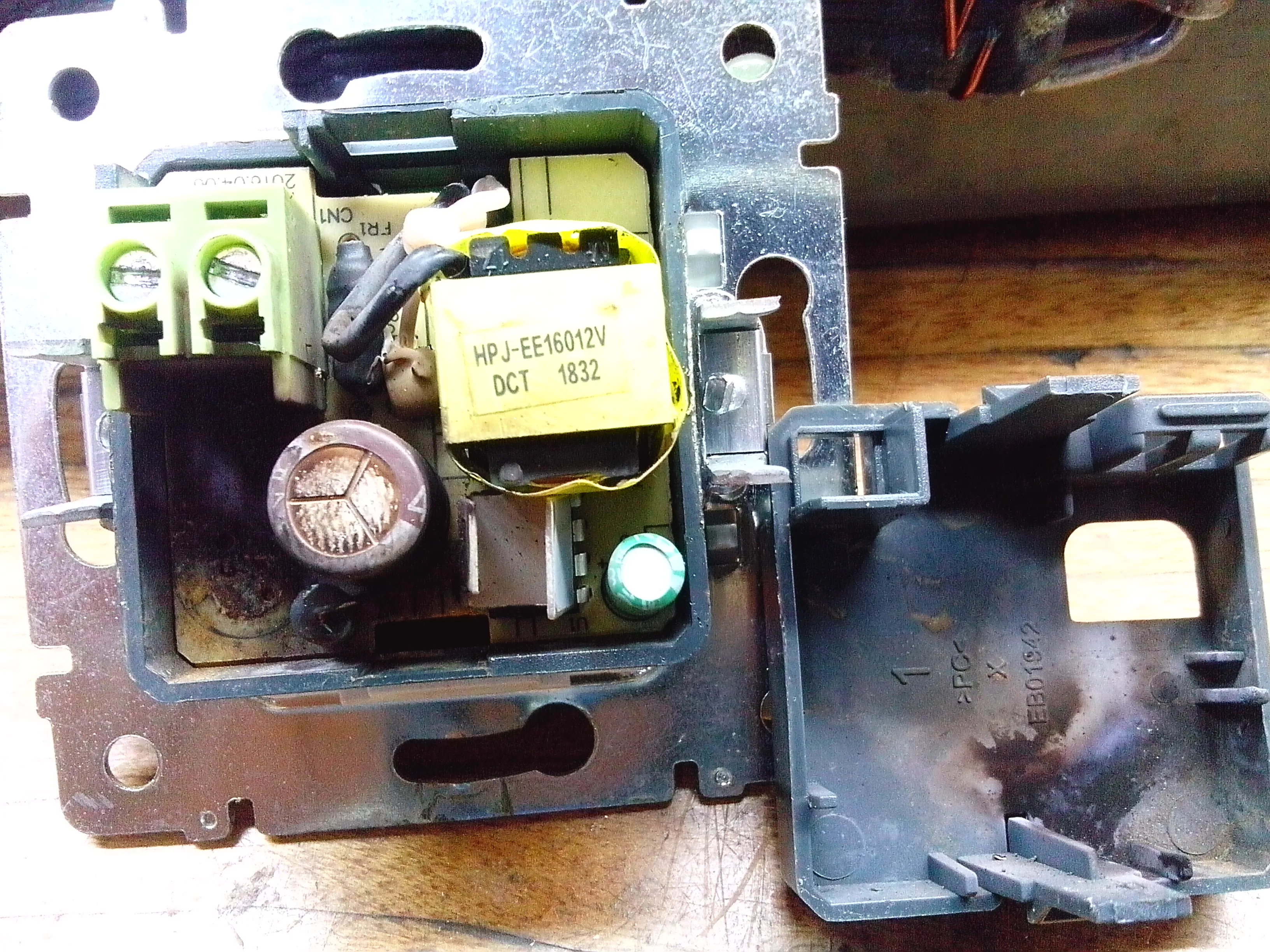

Под крышкой с обратной стороны расположен импульсный блок питания 5 Вольт 2400 мА.

Вскрываю его

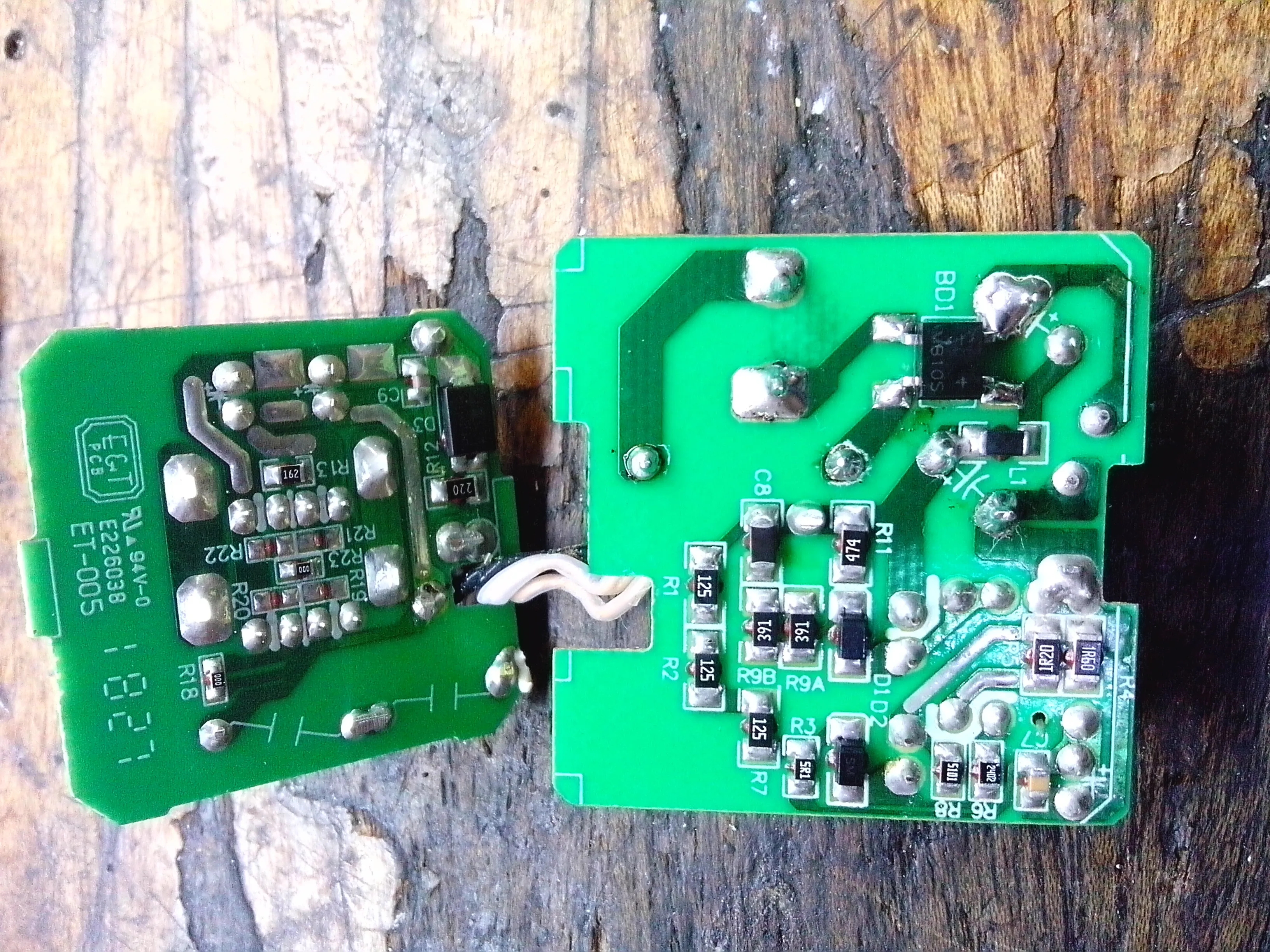

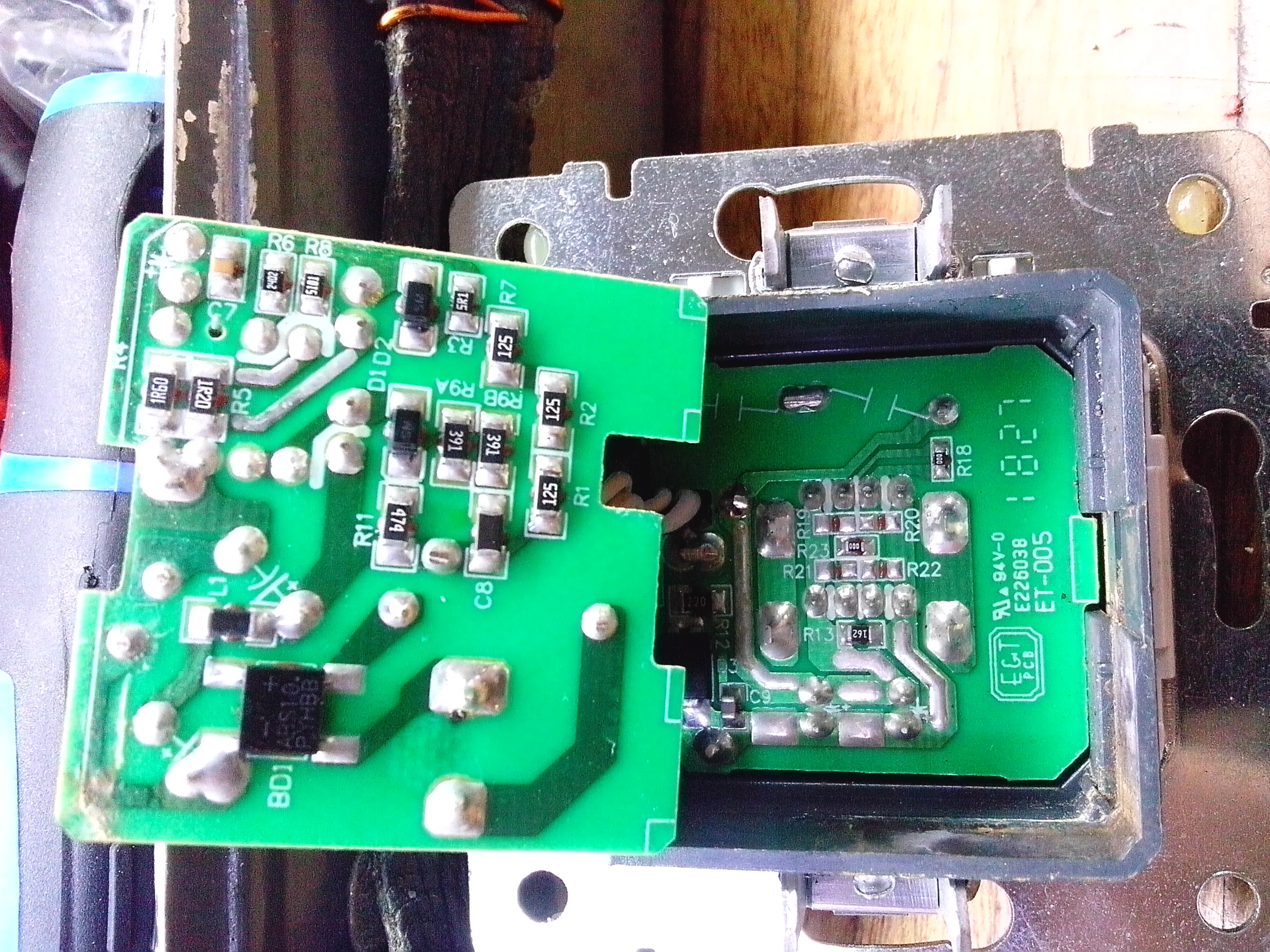

Двухплатная конструкция . Высоковольтная часть с импульсным трансформатором и ШИМ микросхемой , а под ней низковольтная часть .

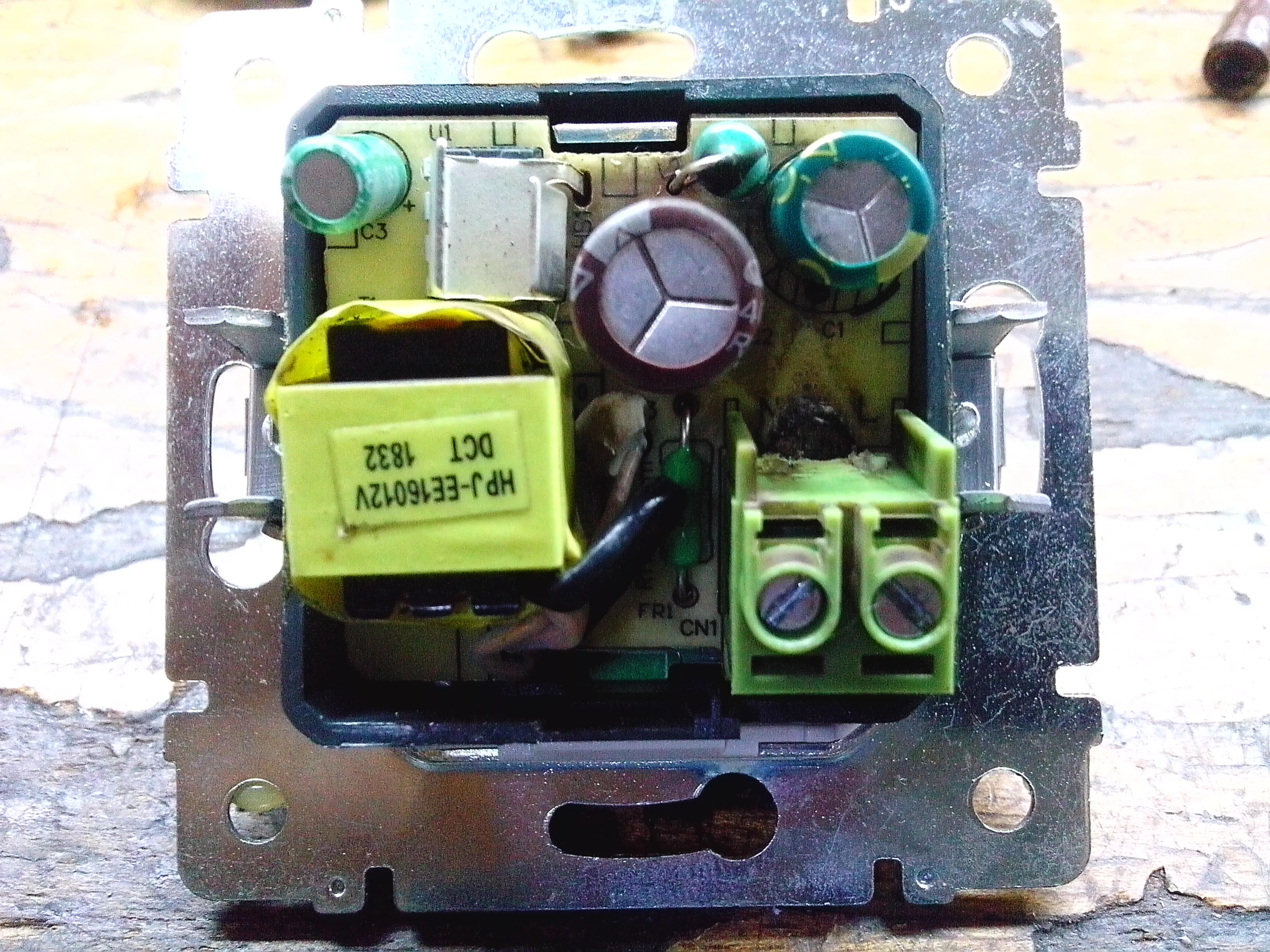

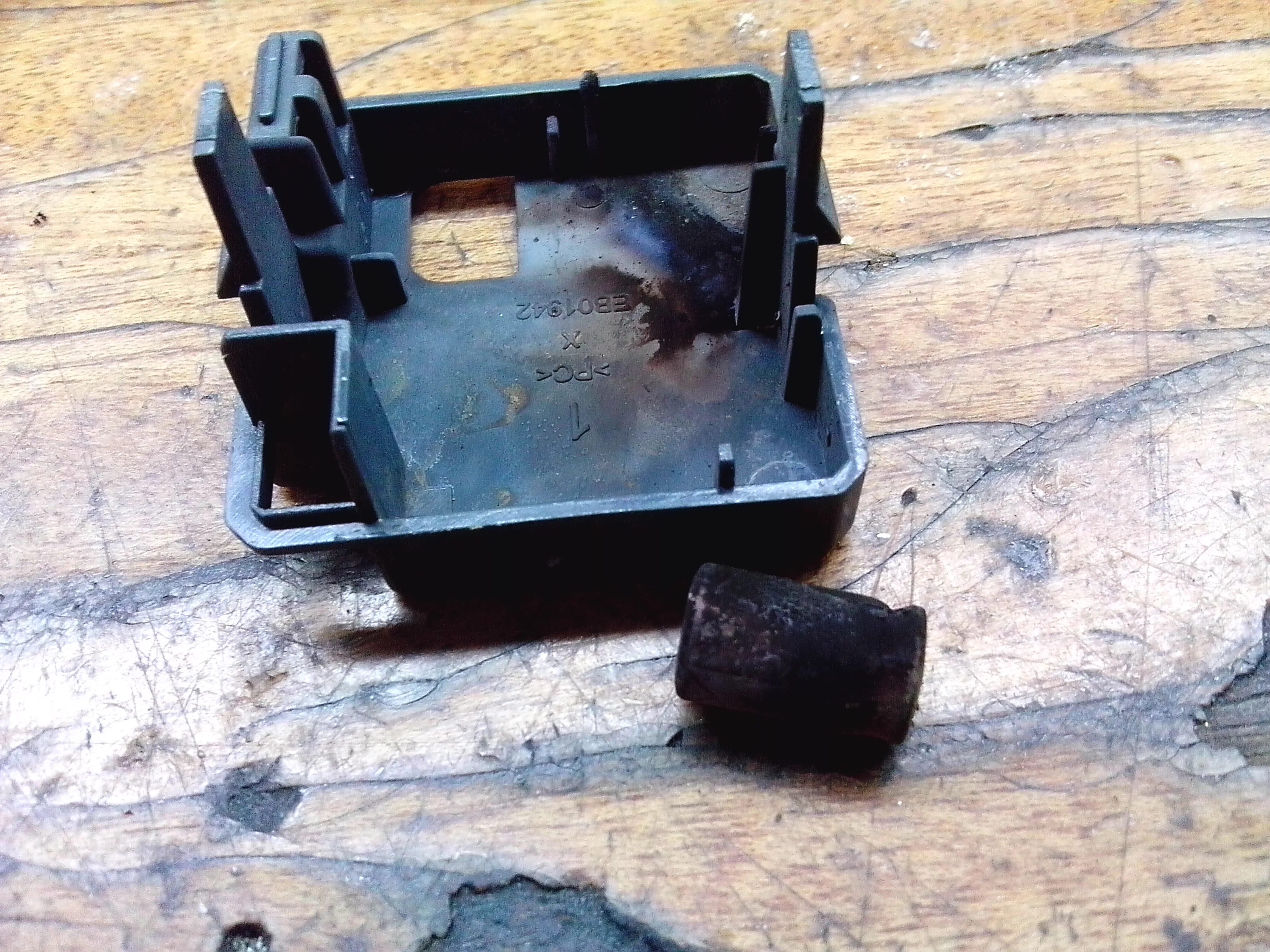

Один электролитический конденсатор отгорел или отгнил непонятно .

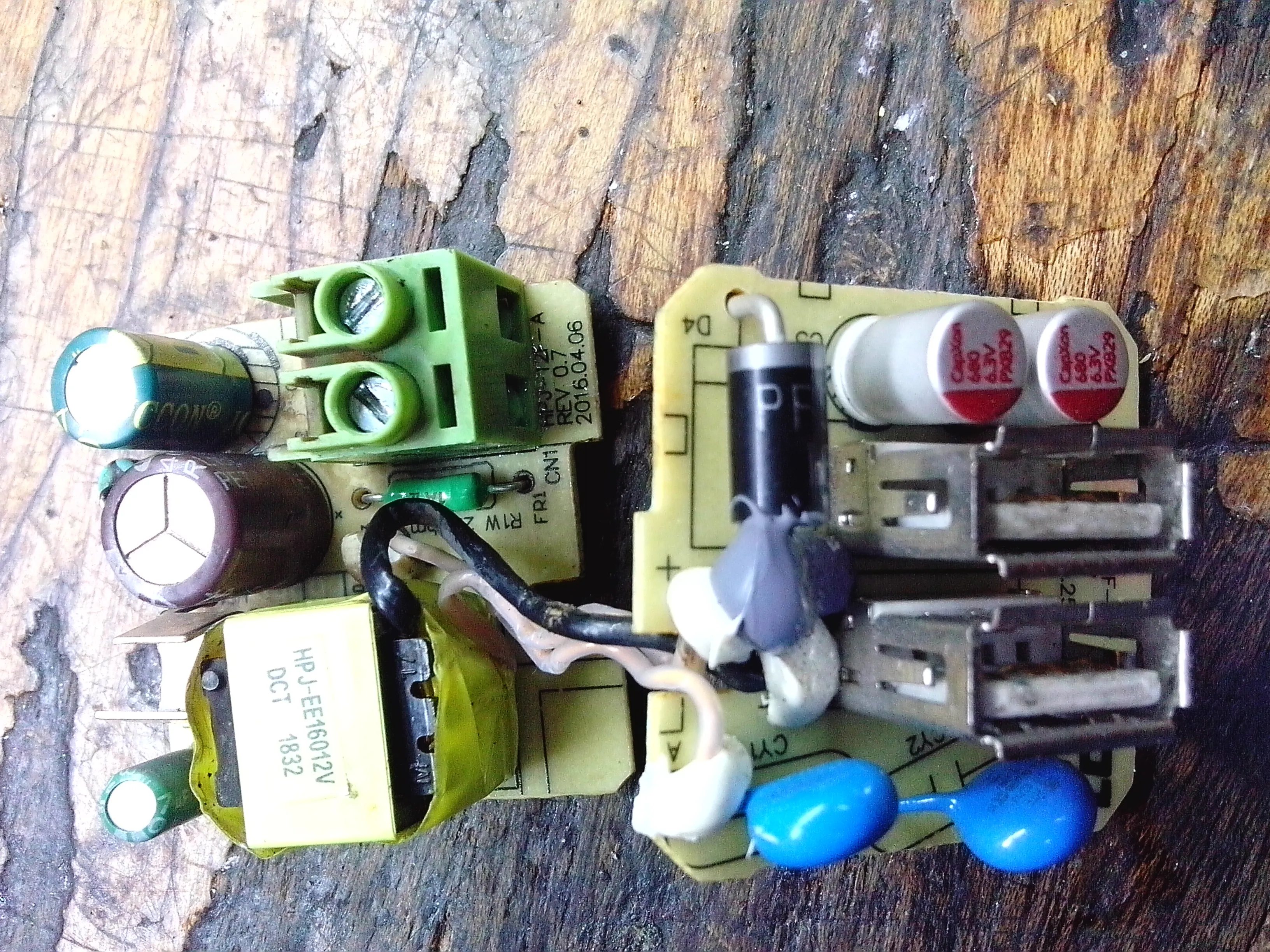

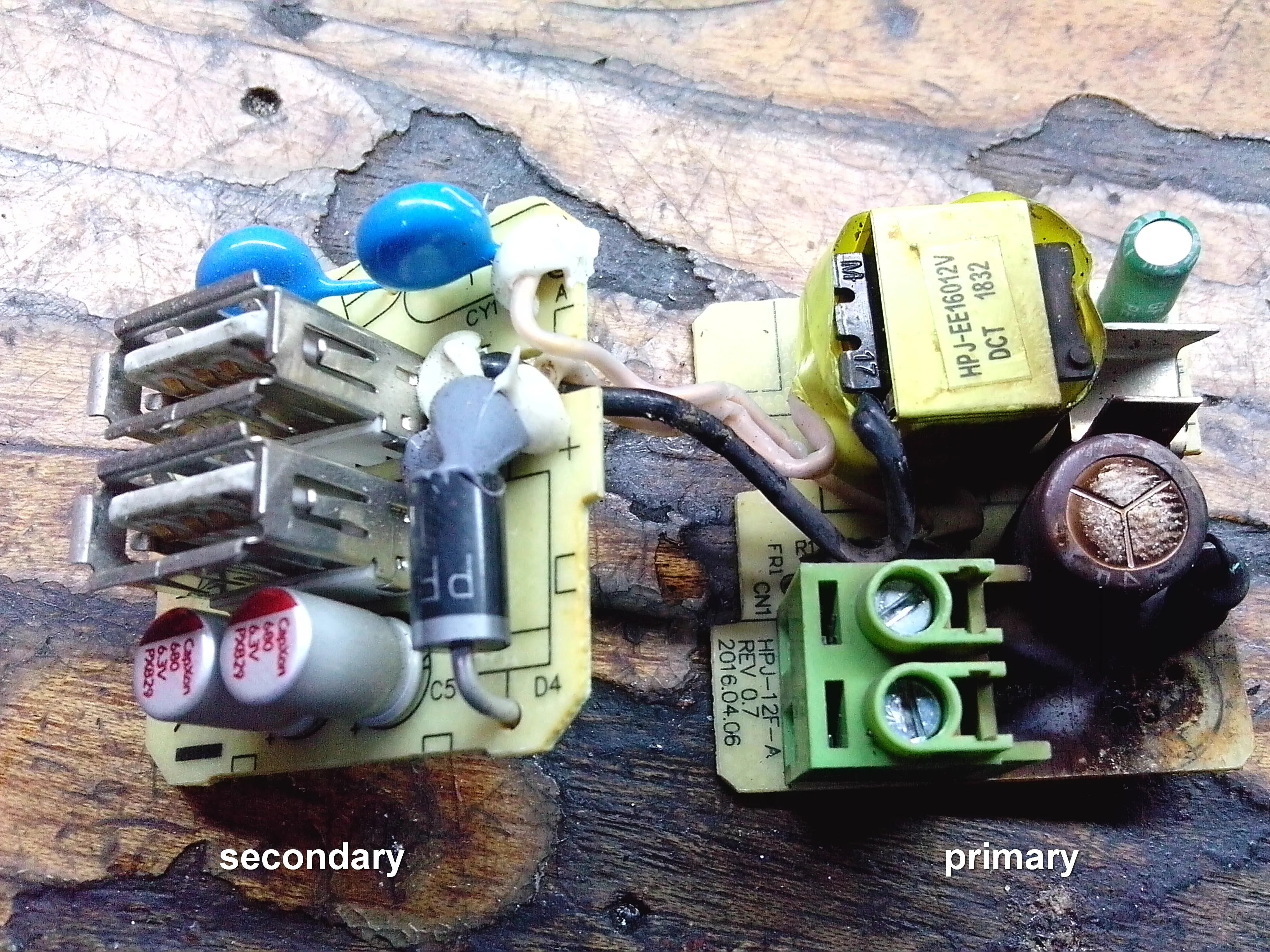

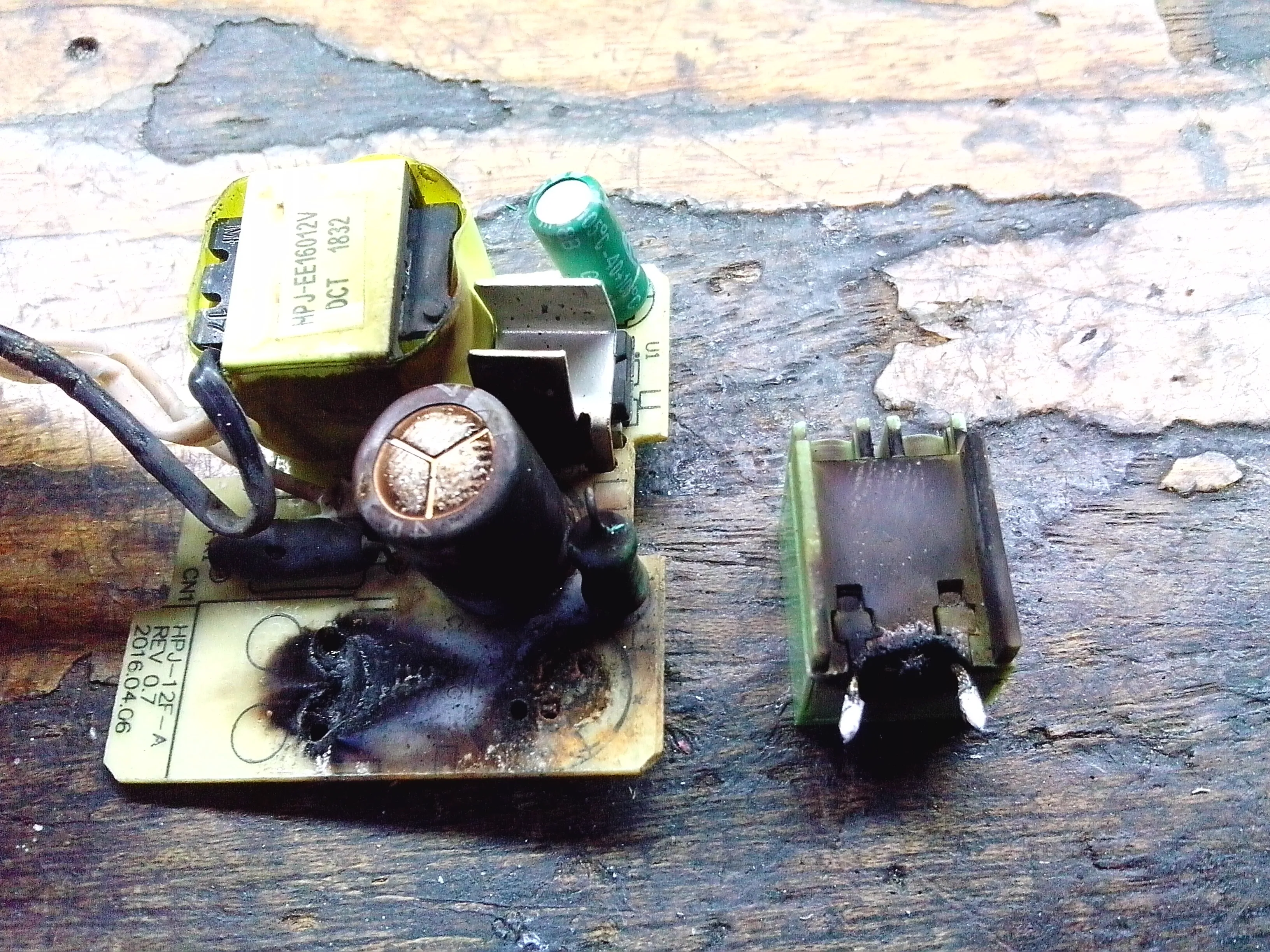

Достаю полностью блок питания из корпуса розетки . На выходе блока питания конденсаторы CapXon 680 μFx6,3V похоже на твердотельные с низким ESR . Дата производства плат 2016.04.06 .

Выпаиваю клеммник

Весь нагар вычищаю , отмываю и собираю с заменой негодных деталей

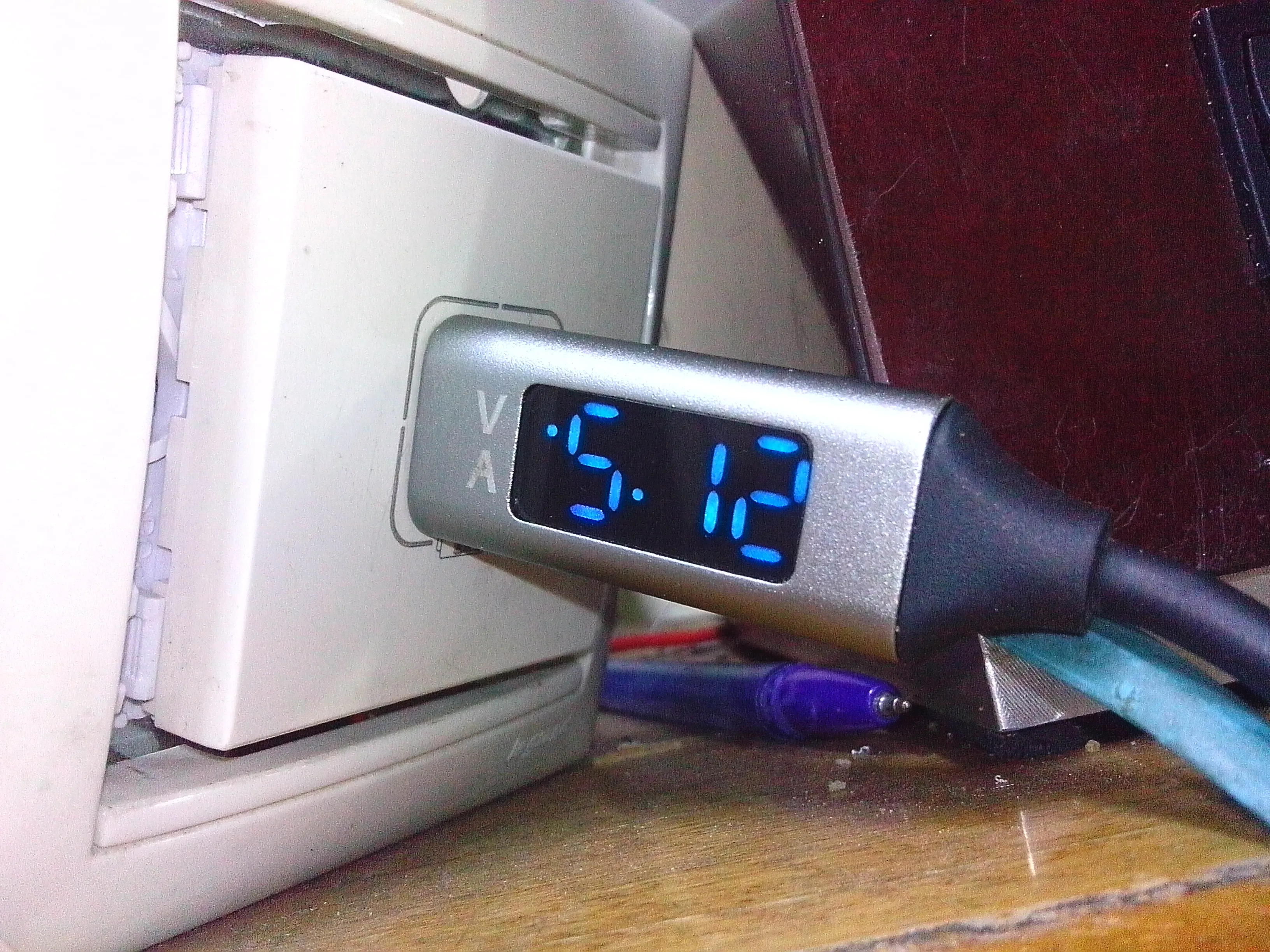

Проверяю выходное напряжение в норме 5,12 Вольт . При подключении устройств заряд идет .

Пишите комментарии .
