Лидер Лайт замеряю ток

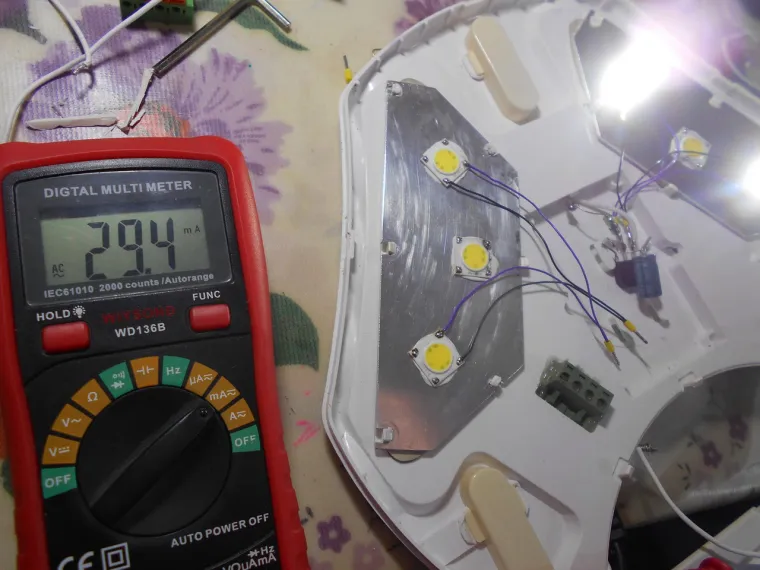

В общем работа над ошибками. Для родных теплоотводов размещение трех COB модулей мощность по 3 W нежелательна поэтому переделал по два. А теперь измерения два керамических COB модуля кушают 29,4 мА (225*0,0294= 6,615 W)

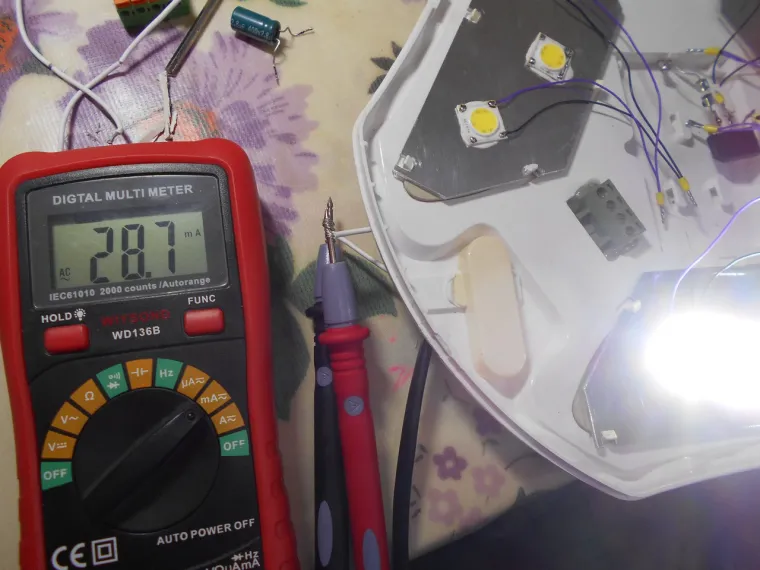

Через диодный мост ток чуть меньше 28,7 мА и пульсации светового потока сохраняются и видно через фотоаппарат

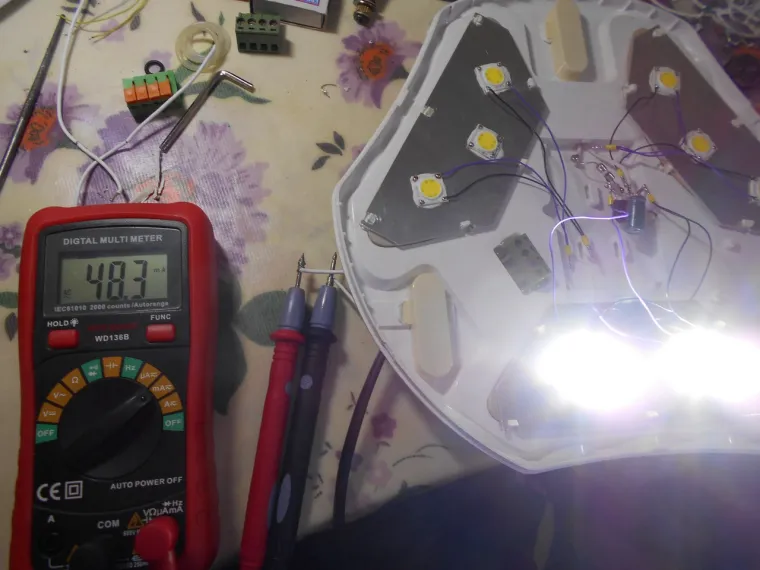

с конденсатором после моста ток значительно возрастает до 48,3 мА, но пульсации светового потока в таком режиме не просматриваются

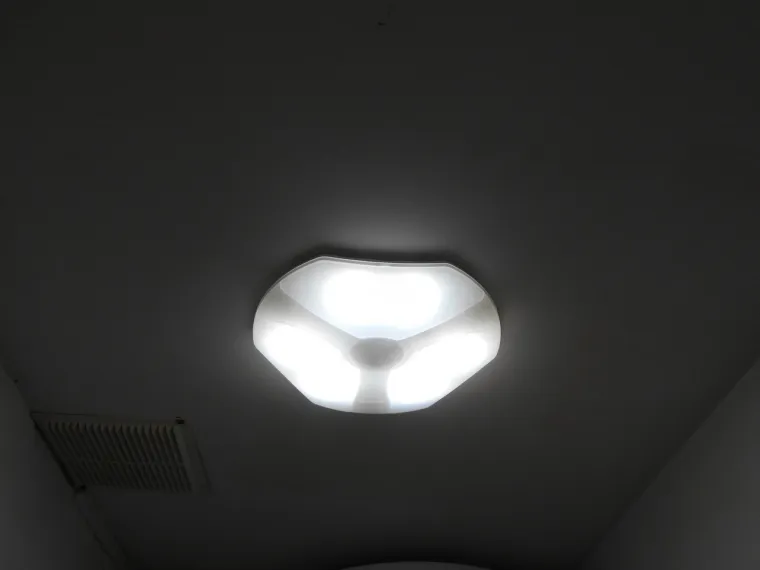

а теперь на все это на прогон временем

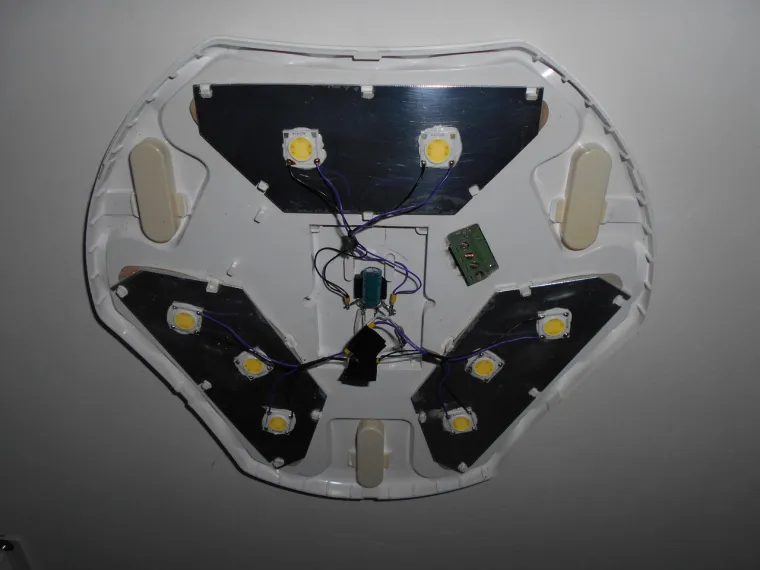

Делаем прогнозы , пишем комментарии . Сейчас в светильнике только два светодиода от постоянного тока , а четыре от переменного как задумано производителем. На всякий случай установлен предохранитель 500 мА на самый маленький ток , который был найден
Комментарии
11
@Андрей-Туманенко Добрый день, очень любопытно!
Почему на одной пластинке две диодных сборки, а на двух других по три?
Принимаются ли какие-то меру, для минимизации зарядного тока электролита на выходе диодного моста? Вроде бы резистор должен быть в цепи диодного моста?
А, я понял, просто нет возможности убрать приклеенные модули. Два от постоянки, а два от переменки. ,Идея запитать их от постоянки работает!
@Схемотехник Проясняю ситуацию . COB модули из керамики и их отрывать отверткой нельзя. Поэтому когда я их приклеивал на теплопроводящий клей герметик не прижимал сильно. Теперь их можно срезать лезвием без проблем. Подключил только два светодиода через мост с электролитом , т.к. не знаю сколько отработает при таком подключении. Т.е. это тестовый вариант. Остальные подключены от 220 переменки как задумано изготовителем. Родные провода в Лидер Лайт пошли трещинками после 6 лет эксплуатации. Отсюда сделал вывод, что желательно провода применять в силиконовой изоляции. Как только найду такой провод все переделаю в более красивый и надежный вид. Про ограничение тока я Вас понял , но обычно мост подключают через гасящий конденсатор . Это кстати вариант ! На ютубе есть разбор светодиодной лампы и в ней китайцы не стали городить драйвер . а просто влепили гасящий ток конденсатор , мост , электролит и от него запитали светодиоды : https://www.youtube.com/watch?v=V_KNhSzPOJQ
@Андрей-Туманенко сказал :
Да, балластные схемы мне известны. Но там электролит небольшой стоит на выходе диодного мостика. Думаю, что именно резистор должен ставится в разрыв цепи, поскольку именно он ограничит ток, в том случае если вы включите лампочку когда будет амплитуда сетевого напряжения (то есть 310В). На вид, у вас там банка стоит солидная. Микрофарад на 10?
@Андрей-Туманенко То есть сейчас оставили ток 48mA вместо 29mA но зато теперь нет пульсаций? Нагрев пластины с двумя модулями отличается от нагрева пластины с тремя?
Ну если они будут хорошо охлаждаться, то вполне смогут и долго. Помните я писал про схему с гасящим конденсатором? Лучше всего применить её, можно будет оставить и 3 светодиода на 1 планке.
@Схемотехник 2,8 мкф вроде , но не 10 это точно
@Светотехника изготовитель заявляет рабочую температуру до 70 град. Поэтому я оставил по два COBа на теплоотводе. Ток от 300 Вольт постоянки больше чем от 220 переменки , но пульсаций через фотоаппарат теперь нет. Пульсометра нет так , что точнее не могу описать. Температуру тоже не измерял приборами , но греется прилично. В общем мне эти керамические COBы напоминают керамические стержни в филаментных лампах. В них вообще нет радиатора и ресурс таких ламп до двух лет. Потом они становятся тусклыми и это указывает на деградацию светодиодов от нагрева . У меня есть теплоотвод и возможно отработают долго. Как сейчас говорят в телеящике "время покажет".
@Андрей-Туманенко сказал :
А резистор у вас был на входе моста? чтобы ограничить пусковой ток и снизить максимальное напряжение прикладываемое к светодиодным модулям?
@Андрей-Туманенко должны неплохо себя показать, но опять же - они рассчитаны только на переменное напряжение - кристаллы работают с пульсациями а значит меньше греются.
@Схемотехник резистор обычно ставят в лампы исключительно в качестве предохранителя.
@Схемотехник переделал https://domorost.ru/topic/2375/%D1%82%D0%B5%D1%81%D1%82-%D1%81-%D1%82%D1%80%D0%B5%D1%81%D0%BA%D0%BE%D0%BC-%D0%BF%D1%80%D0%BE%D0%B2%D0%B0%D0%BB%D0%B8%D0%BB%D1%81%D1%8F
