Megalight 60W блок питания

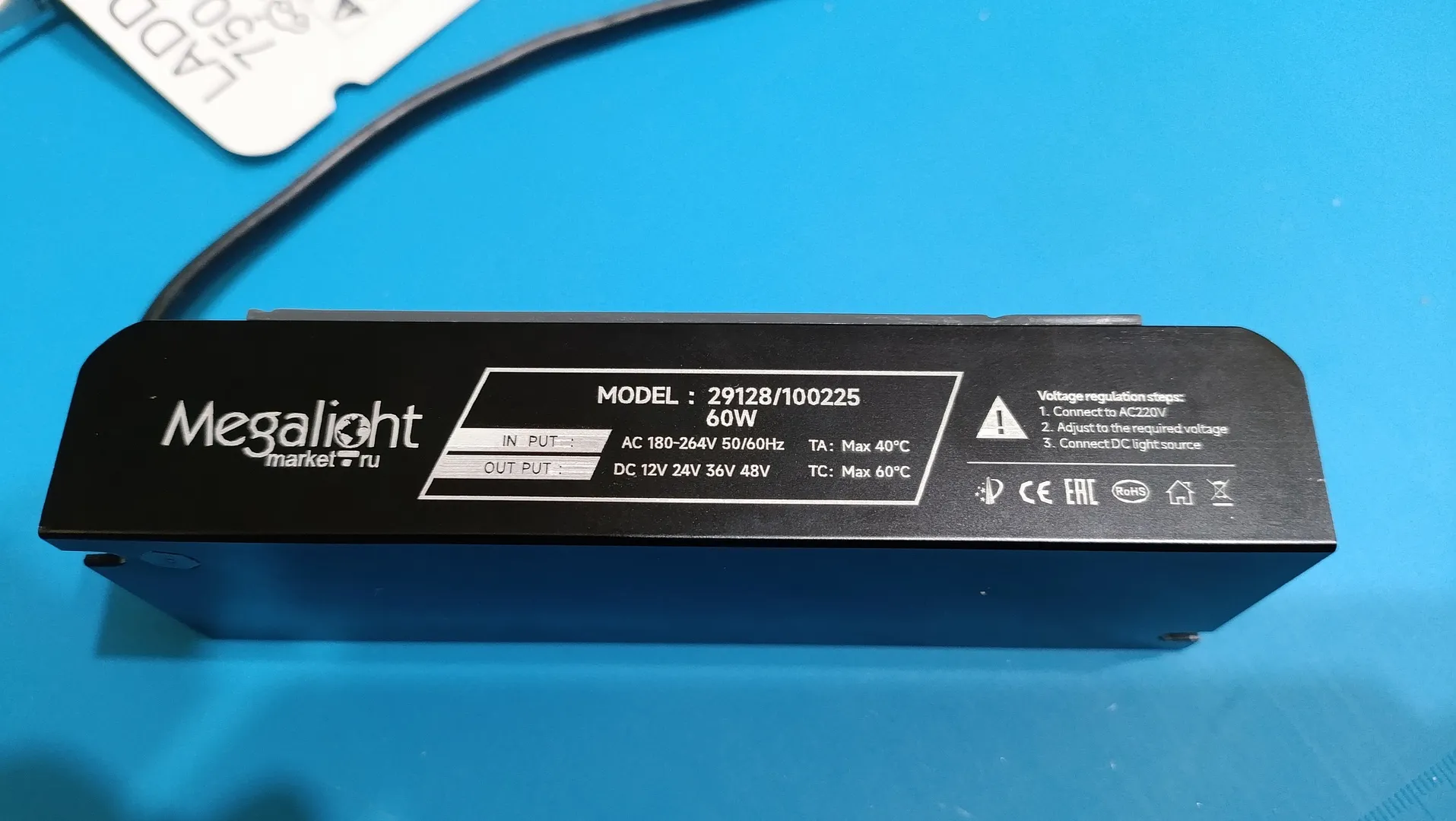

Всем здравствуйте. Давненько ничего не разбирали и думаю это нужно исправлять ? Перед нами блок питания за 1307 рублей от Megalight с заявленной мощностью 60 Вт . Тесты показали , что больше 25 Вт в нагрузку блок не выдает.

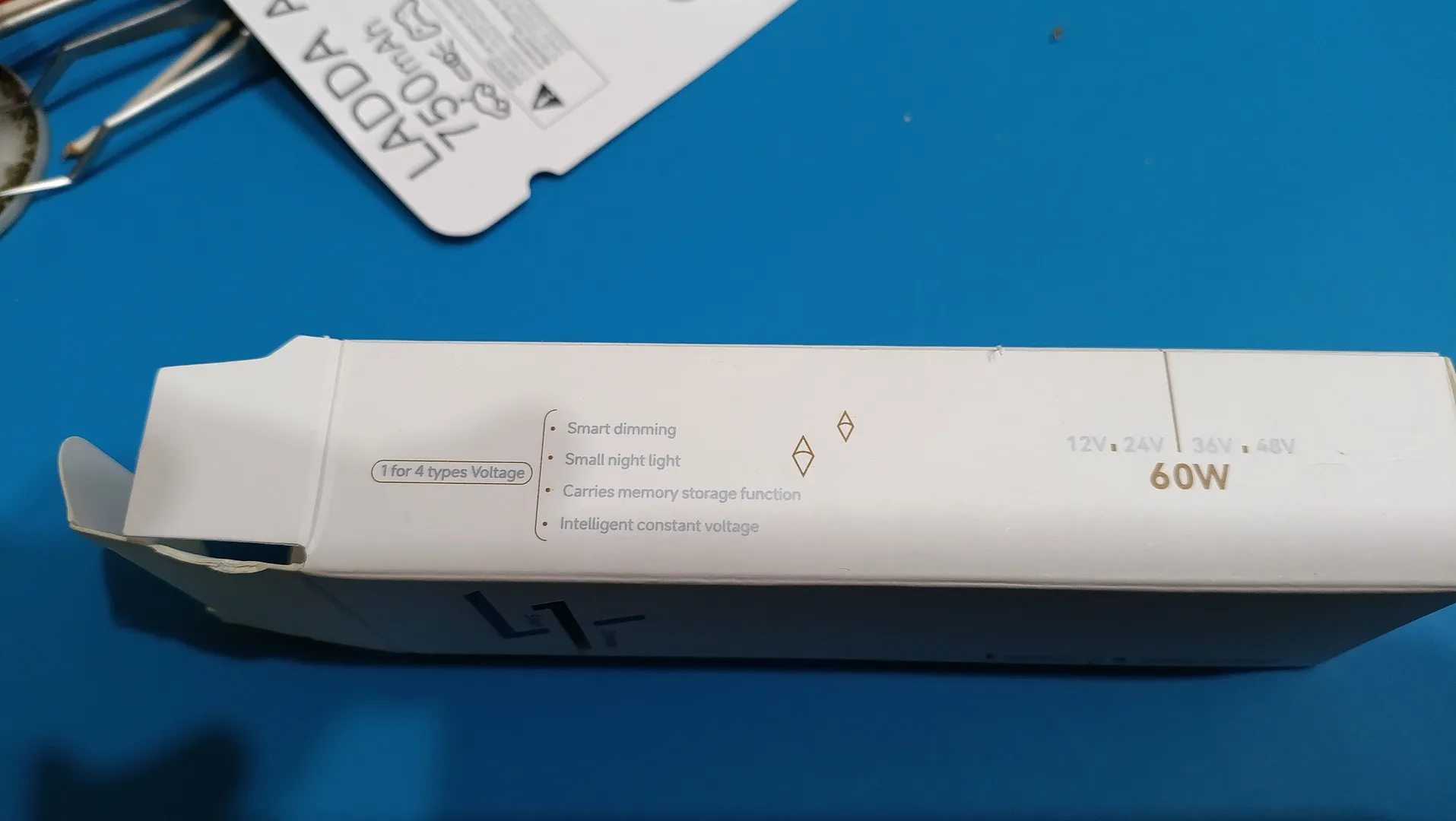

Упакован в такую вот коробку .

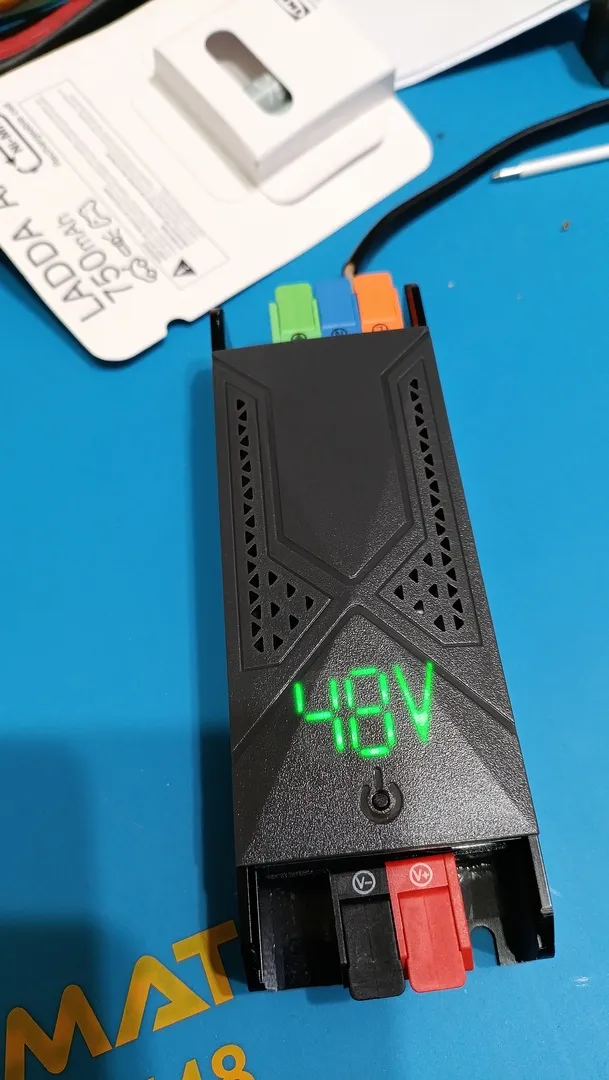

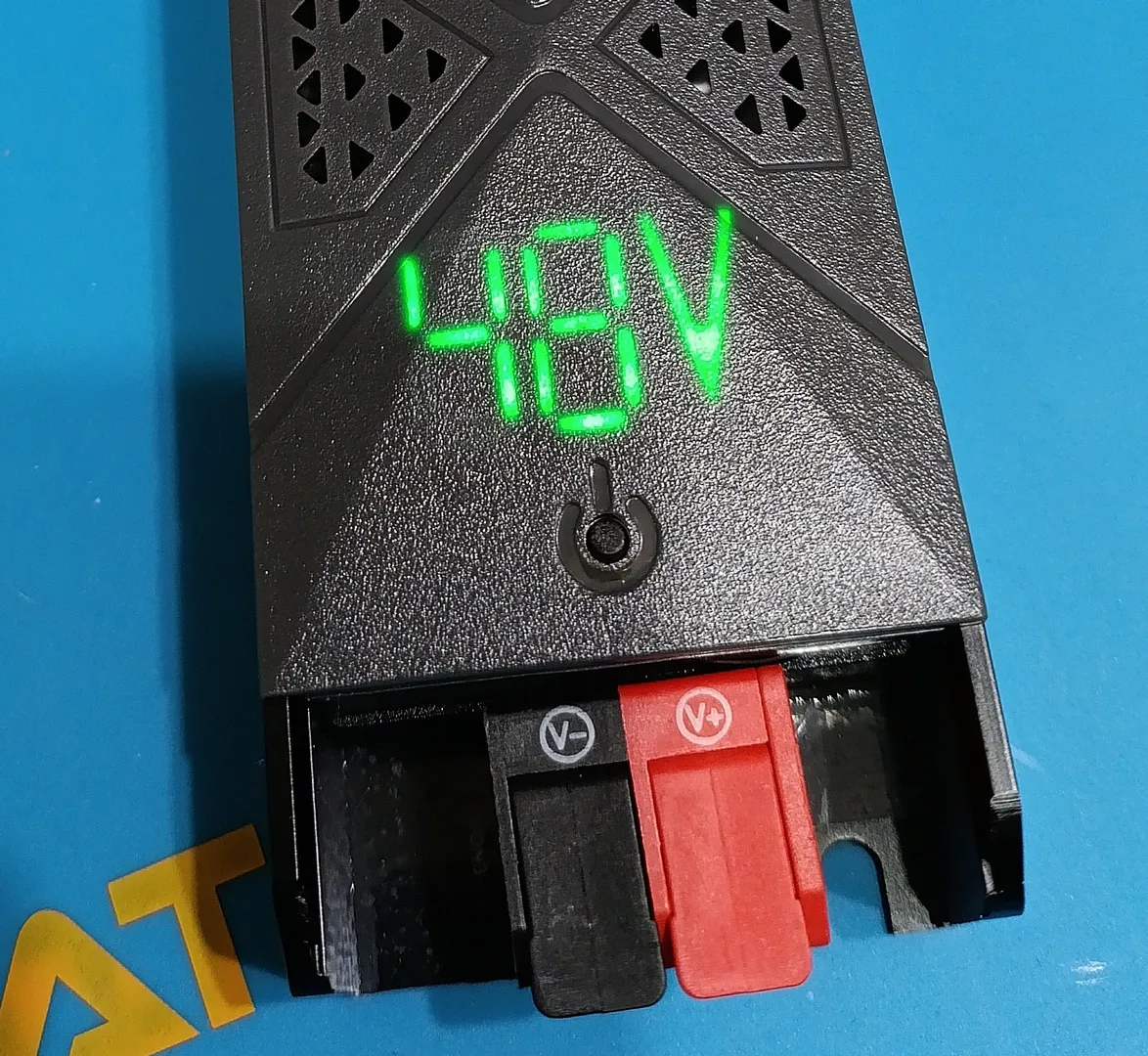

Фишка в том, что можно изменять выходное напряжение. Например нам нужно 48 Вольт

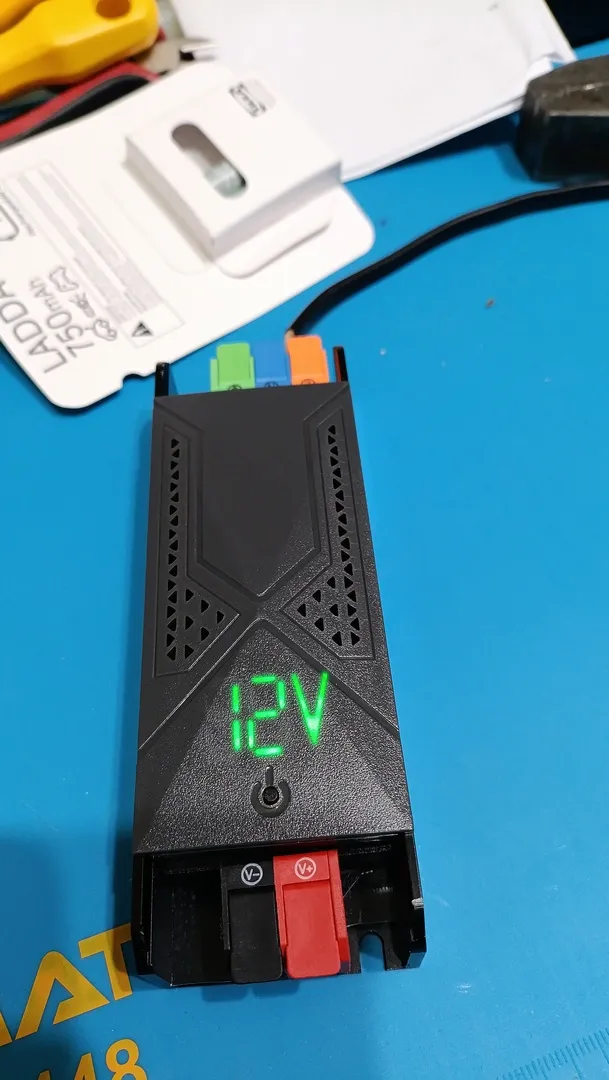

или 12 Вольт .
Для изменения выходного напряжения нужно нажать и удерживать кнопку пока цифры не начнут мигать. Затем кнопку отпускаем и с каждым кратковременным нажатием можно выбрать следующие напряжения на выходе 12-18-24-27-36-48 Вольт.

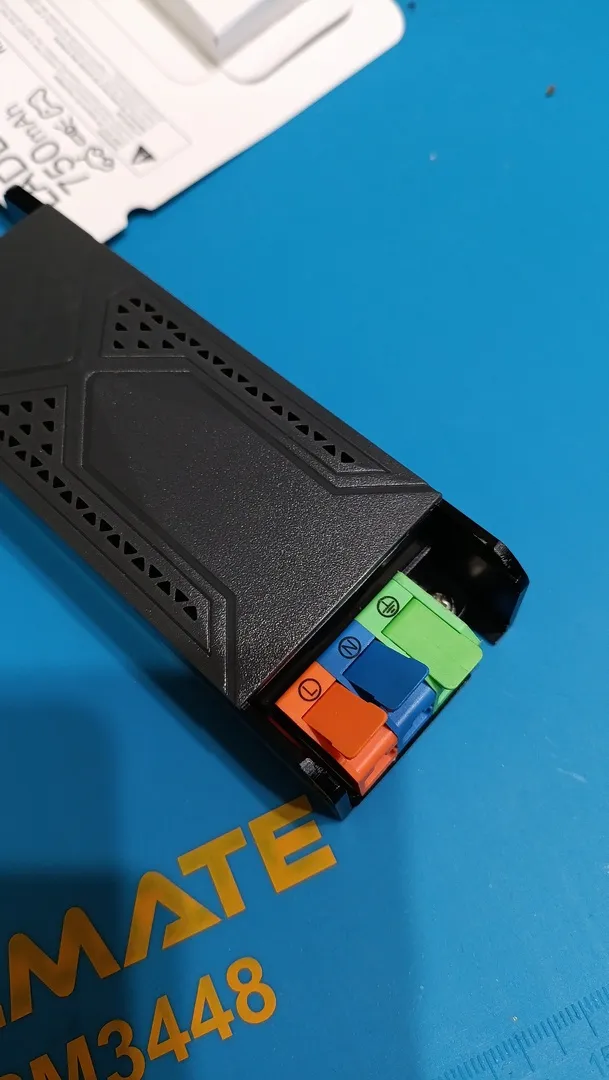

Для фиксации выбранного напряжения нужно опять зажать кнопку и удерживать пока не перестанут мигать цифры. Подключение проводов путем зажима , никакие винты крутить не нужно .
По традиции вскрываем .

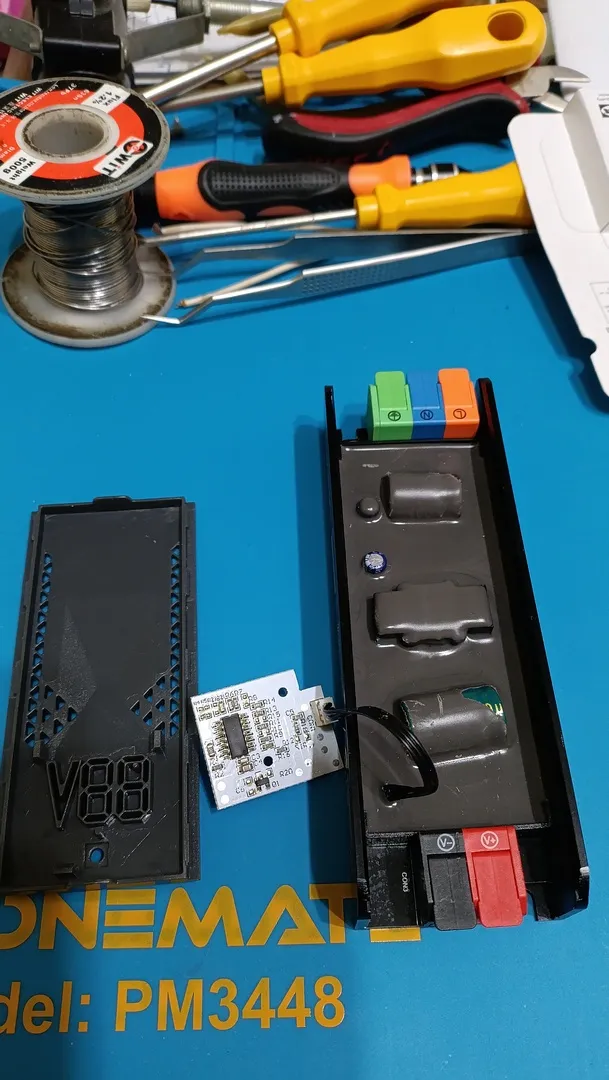

Плата блока питания залита компаундом.

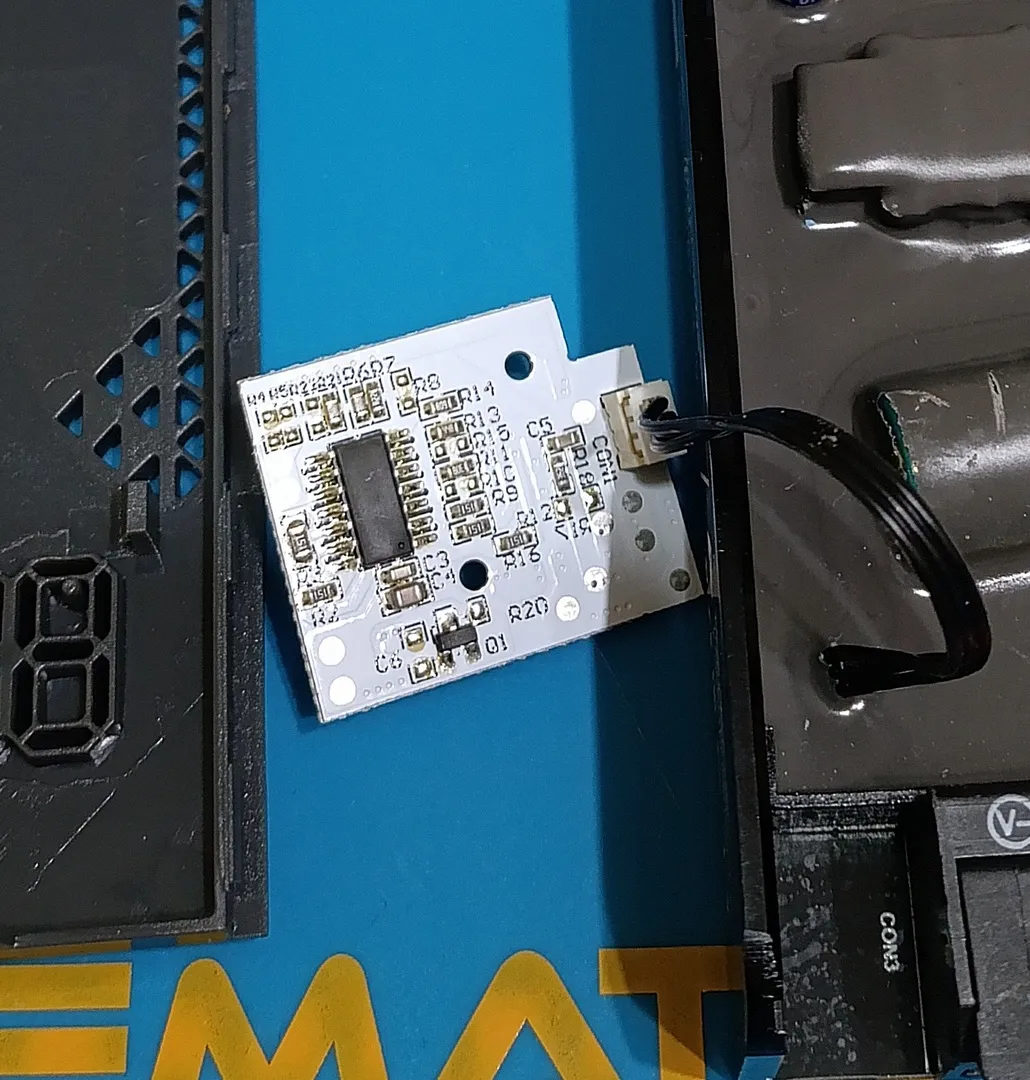

Микросхема конечно же без маркировки .

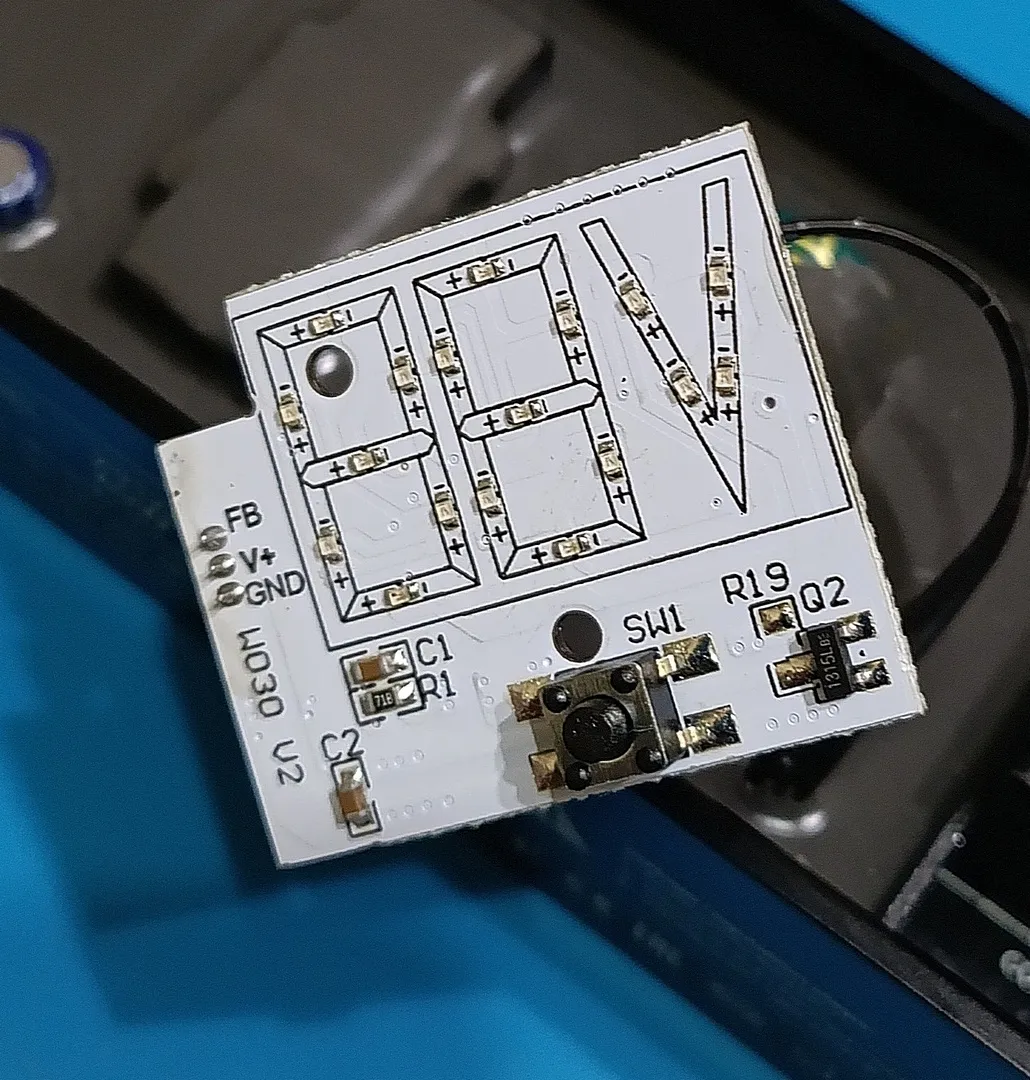

Насколько я понимаю после выбора нужного напряжения плату можно отключить . Догадайтесь зачем ?
В общем такой вот мини обзорчик . В следующем будем смотреть как блок будет выдавать заявленные 60 Вт .
