Модуль для заряда литиевых аккумуляторов

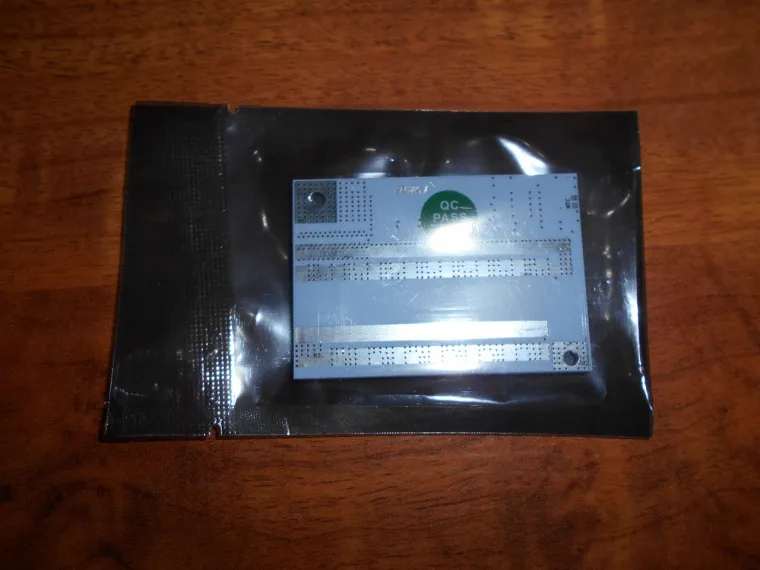

Тема адресована любителям модернизации. Если у Вашего шуруповерта не изношен механизм , а батарея уже пришла в негодность есть решение . Можно перейти с никель кадмиевых элементов на литий ионные. Но литиевые аккумуляторы очень капризные при зарядке . Напряжение на каждом элементе не желательно превышать 4,25 Вольт . Для этого применяют так называемые модули зарядки:

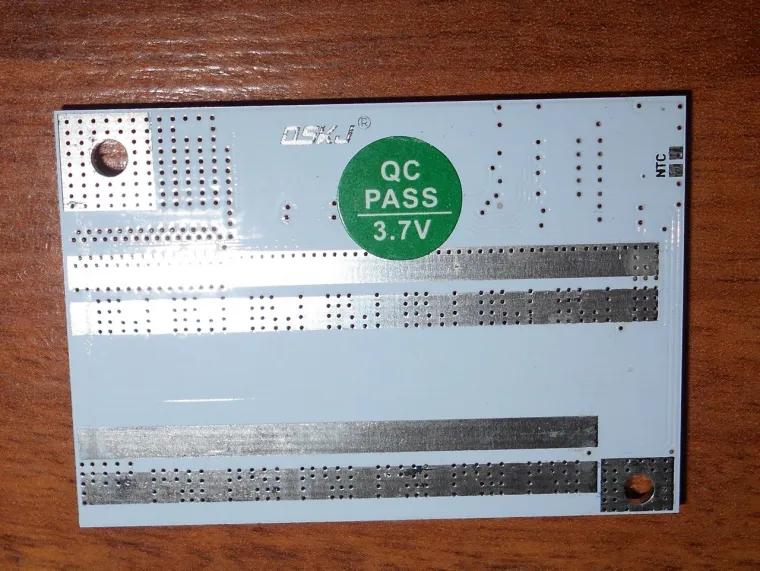

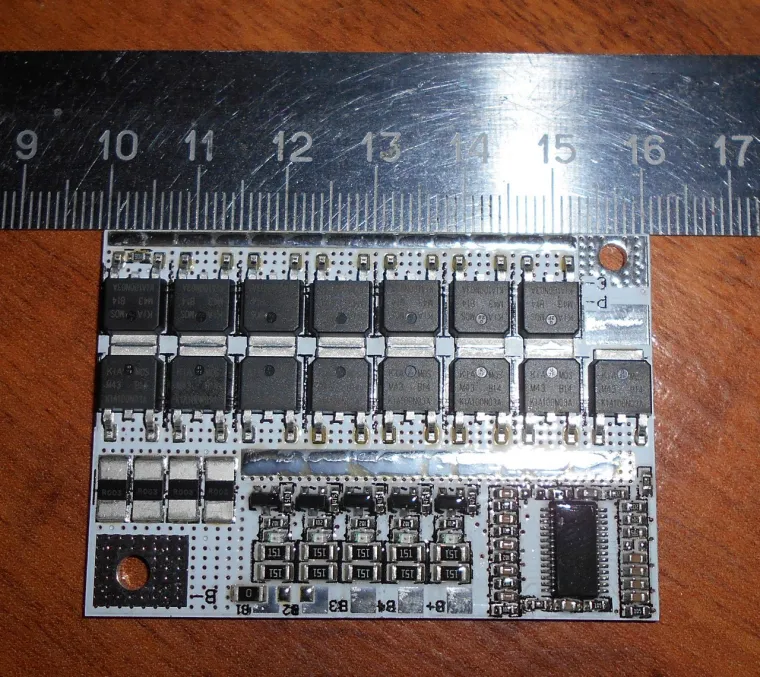

На плате расписаны точки подключения к зарядному устройству и к элементам . Осталось все это собрать и описать что получилось. Изготовитель модуля рекламирует его как устройство с возможностью балансировки напряжения на элементах в конце зарядки. Все это очень актуально , если у элементов емкость разная . Под такой вариант подходят почти все не новые аккумуляторы ...
Комментарии
6
Не совсем понял как работает эта штука, не могли бы вы описать подробнее? Правильно я понимаю что модуль - это просто батарейка?

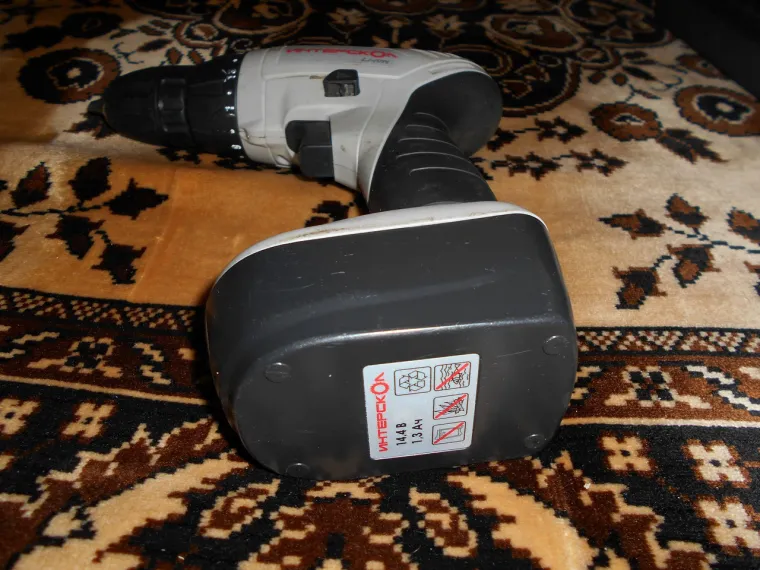

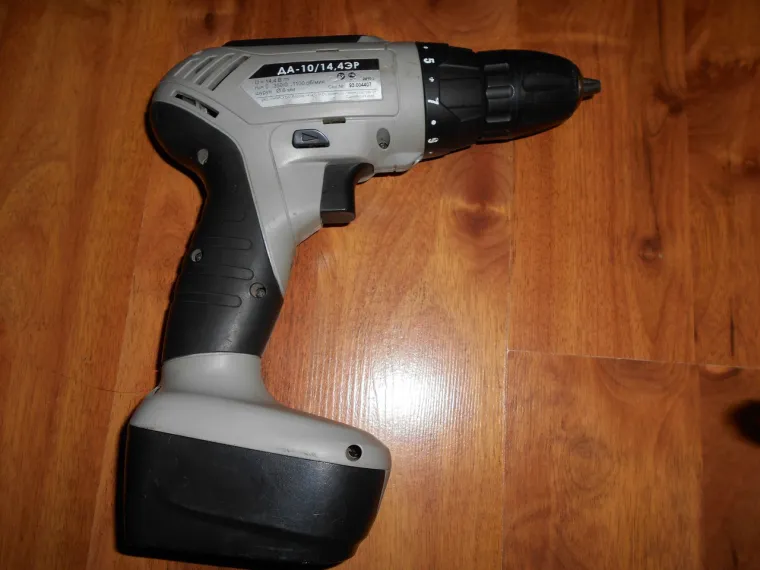

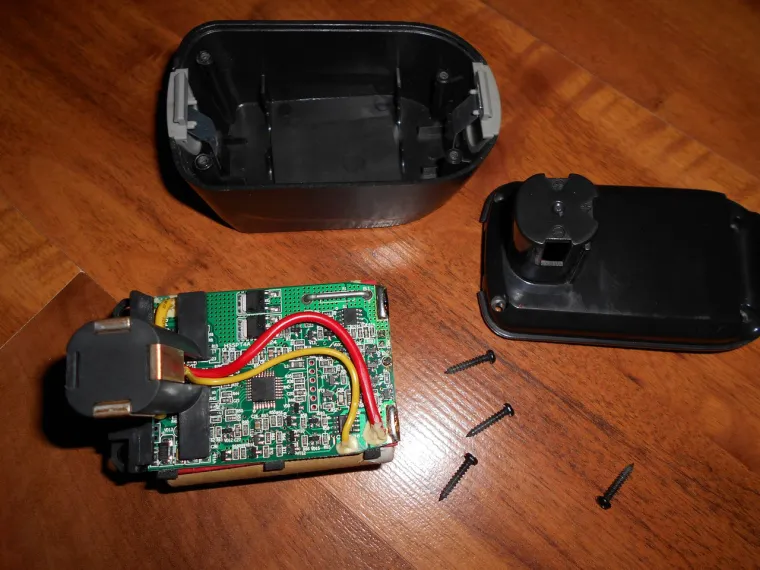

нет это не батарейка . Это контроллер заряда. В общем условия задачи такие : 1.есть шуруповерт Интерскол 2010 года выпуска
2.в аккумуляторе четыре элемента и у них от старости стала разной емкость

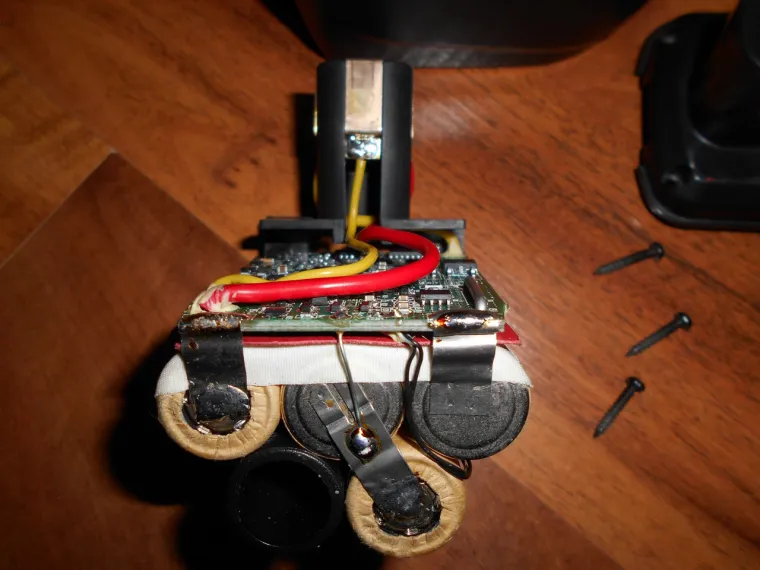

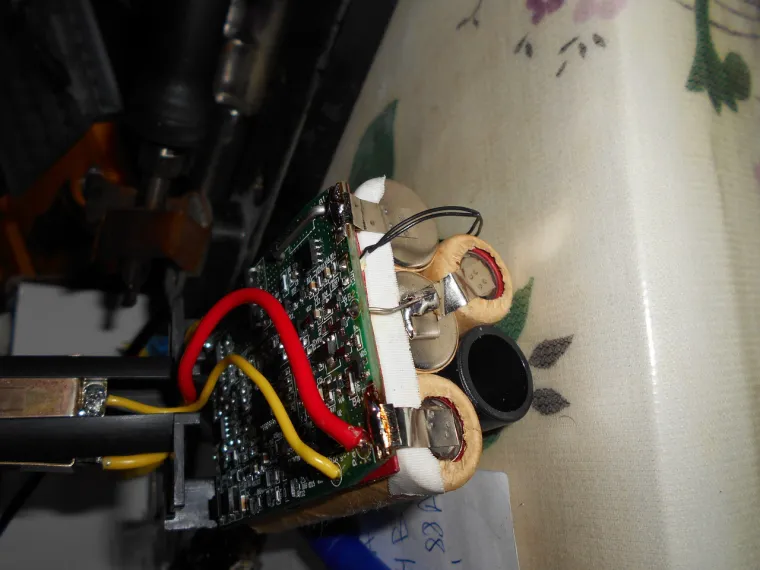

3.это привело к неправильной зарядке , а именно аккумулятор очень быстро заряжается и так же быстро садится 4.вскрытие показало , что все элементы включены последовательно и как только напряжение хотя бы на одном достигает 4,25 Вольт отключается зарядка
5.тот , у которого емкость стала самой маленькой заряжается быстрее остальных , а остальные элементы остаются "полуголодные" 6.новый модуль должен обеспечивать дозаряд всех элементов в конце зарядки до 4,25 В 7.теперь нужно убрать "родной" и поставить новый модуль ...

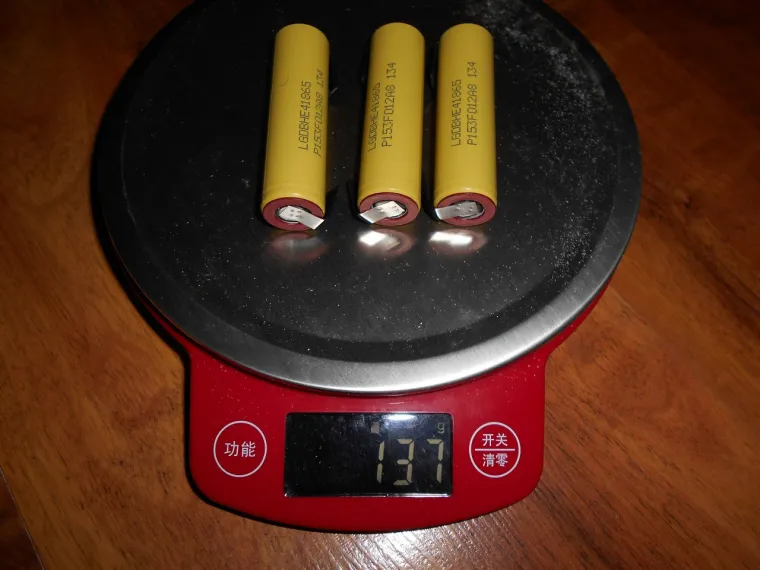

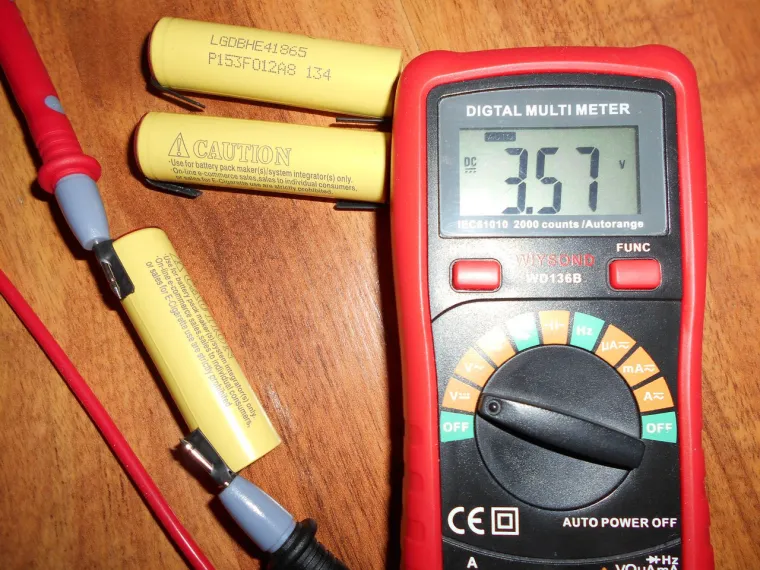

Замена модуля не дала ожидаемого эффекта , пришлось менять элементы 2010 года на новые . Оставил родной контроллер теперь все работает !
Так модуль не приголиося?

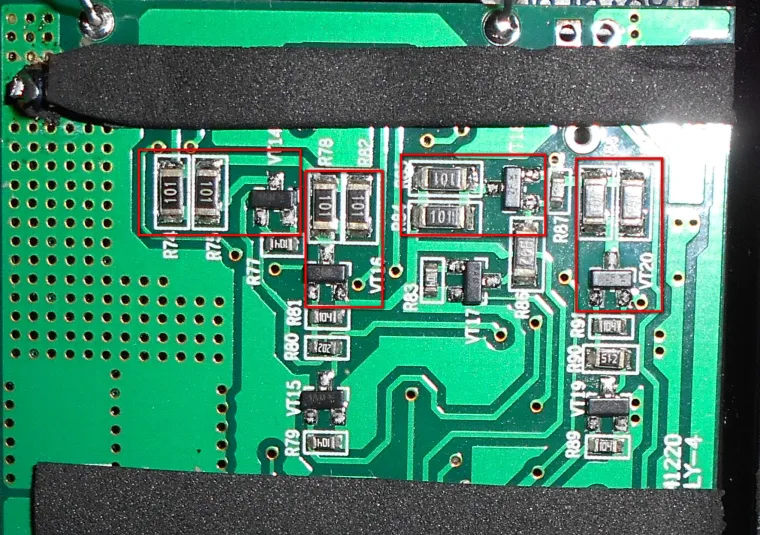

@Садовод-Павленко я почему то подумал, что отсутствие элементов балансировки в "родном" модуле привело к большому разбалансу. Но оказалось эти элементы есть, но с обратной стороны. Я их выделил на фото. Причина оказалась в исчерпанном ресурсе литиевых элементах 2010 года выпуска. Новый модуль в общем то рабочий и его можно легко будет применить для переделки например с никель кадмиевых на литий ионные , тем более , что уже полным ходом выпускают высокотоковые литиевые элементы для электроинструмента
