Музыкальный центр LG LX-K3350 - продолжаю тестировать музыкальные центры прошлых лет

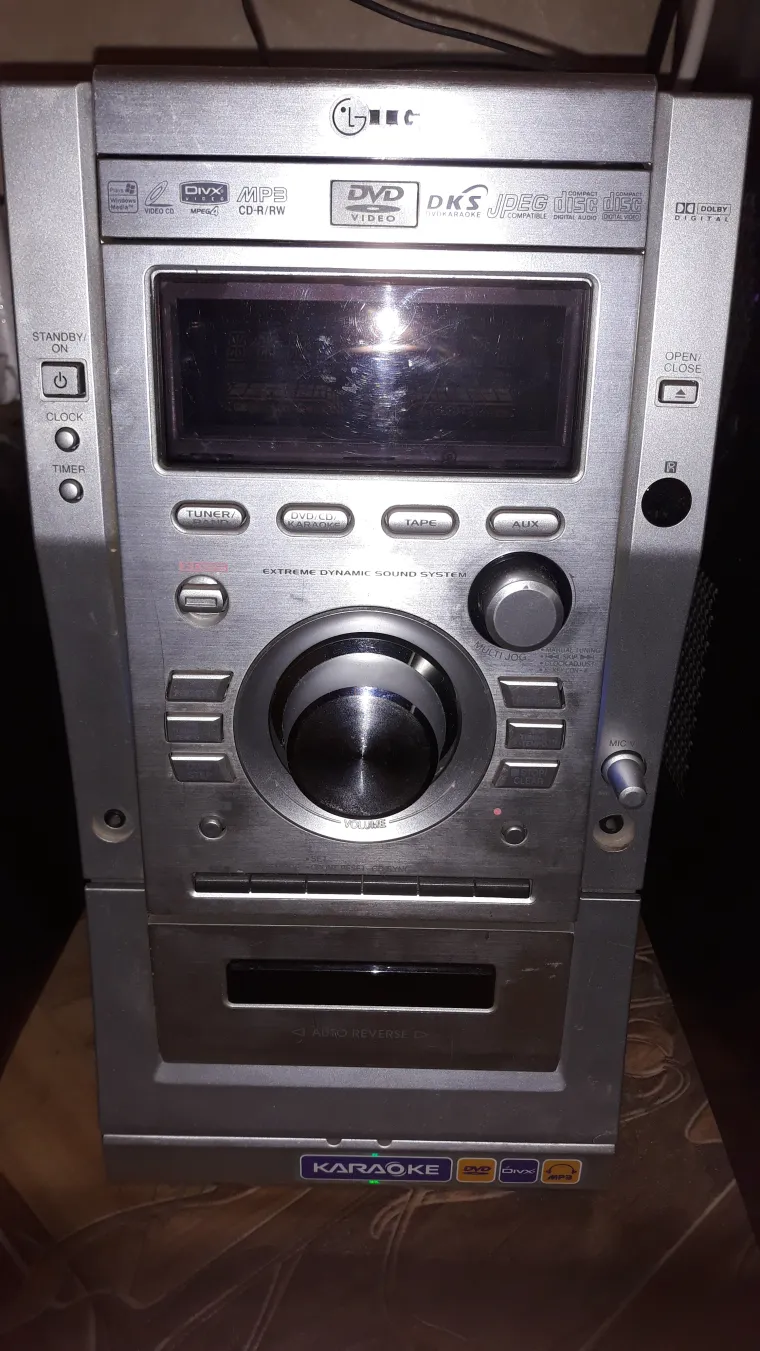

Всем привет, а вот и обещанный обзор! А бонусом я покажу, что можно найти в среднестатистических колонках LG с открытым для посторонних предметов фазоинвертором, обзор будео долгим, но возможно кому то интересным, мы его сегодня возможно(точно) разбереп и устраним одну из простейших неисправностей, характерную для всех музыкальных центров из тех времен. Начнем по порядку.... Впереди музыкальный центр выглядит вот так:

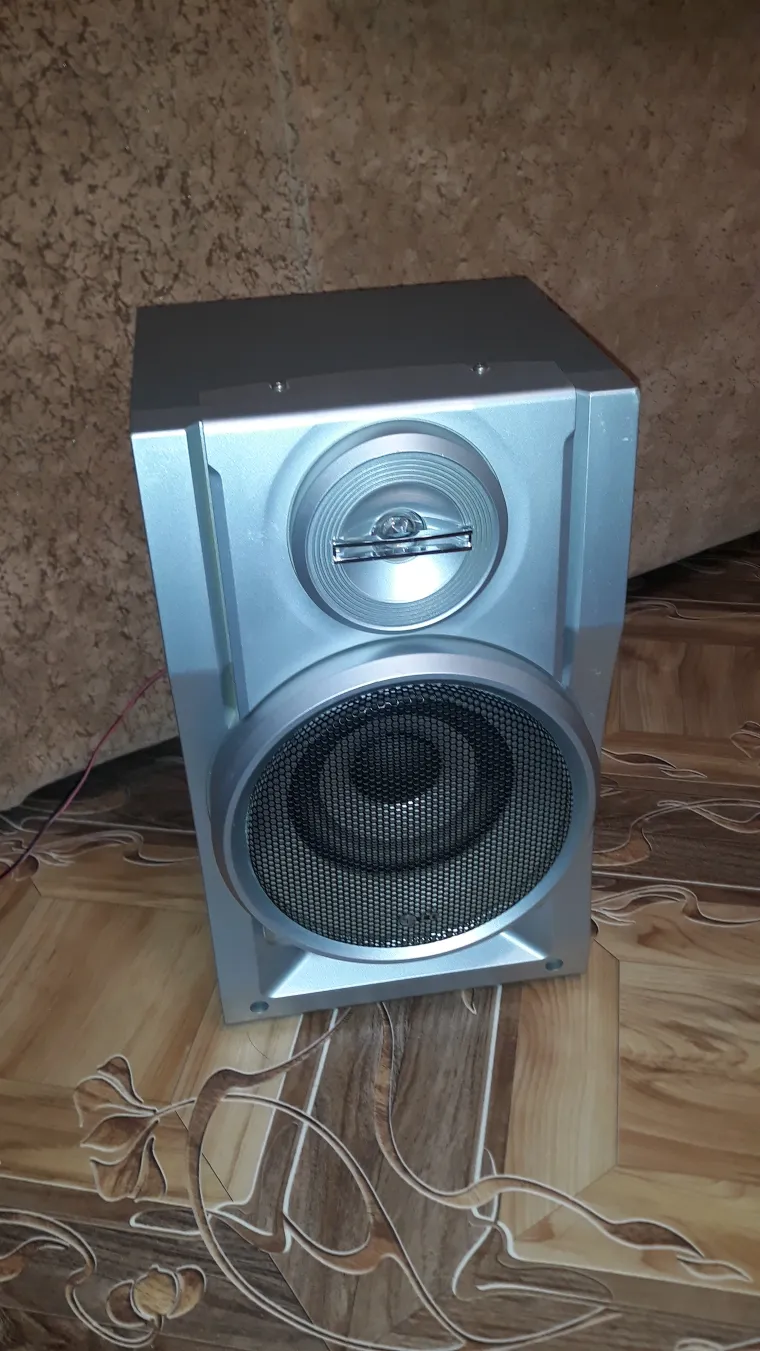

Сразу давайте рассмотрим колонки, я заметил, что при воспроизведении музыки что то шуршит в одной из колонок.... Колонки кстати вот такие, каждая по 30w:

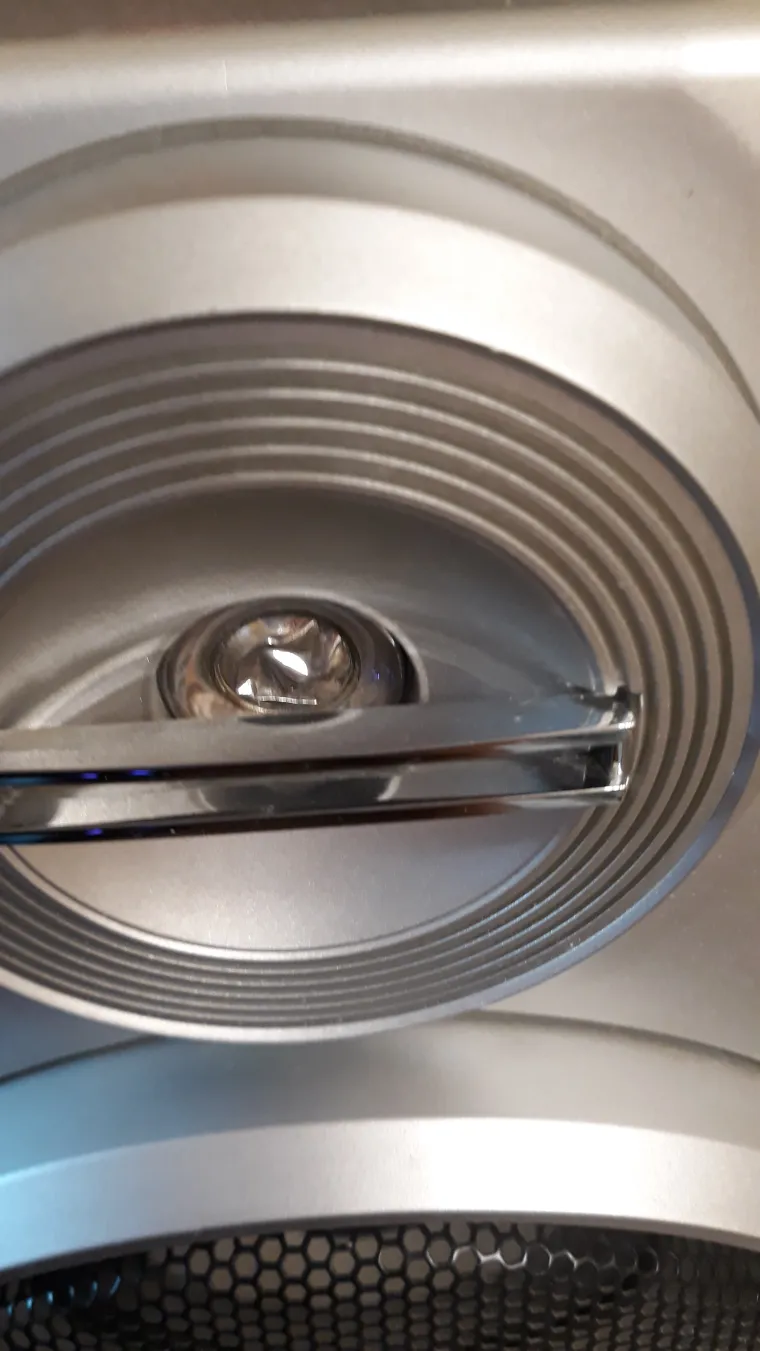

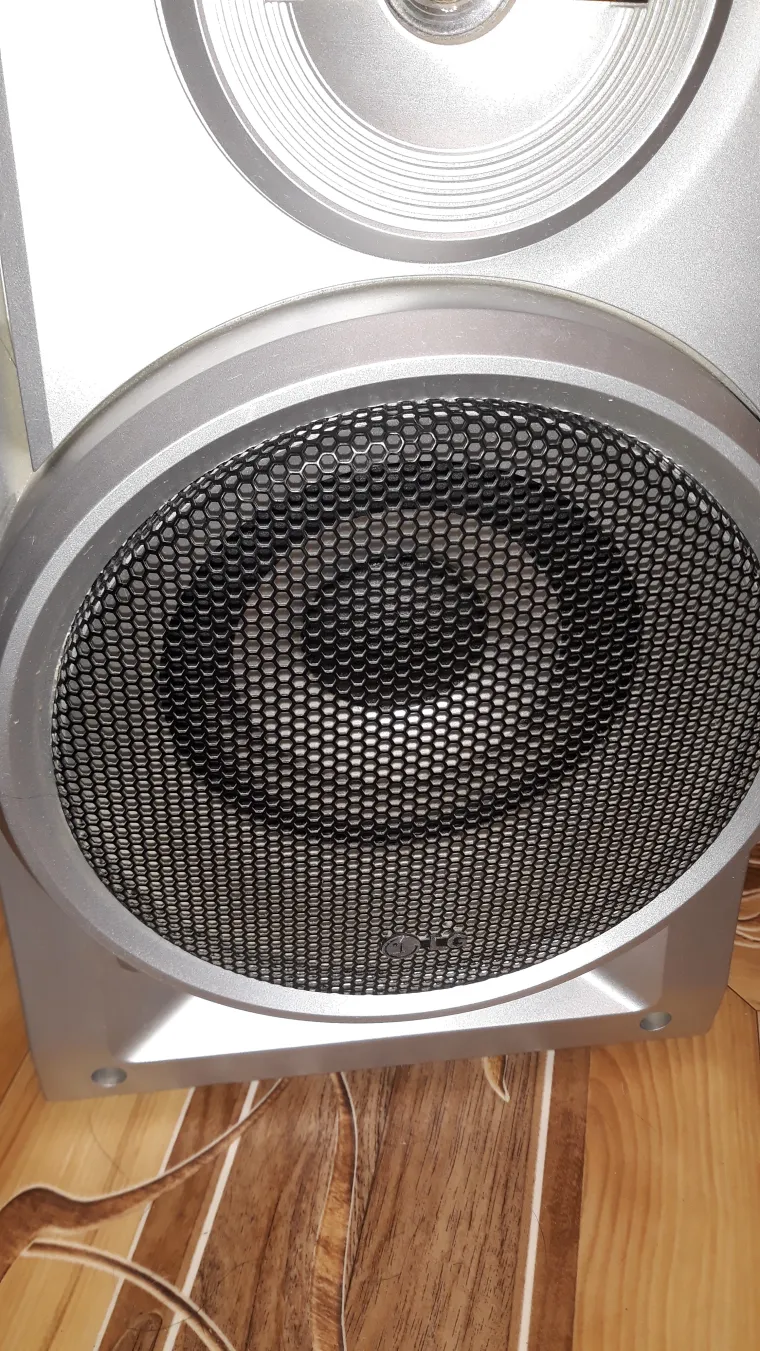

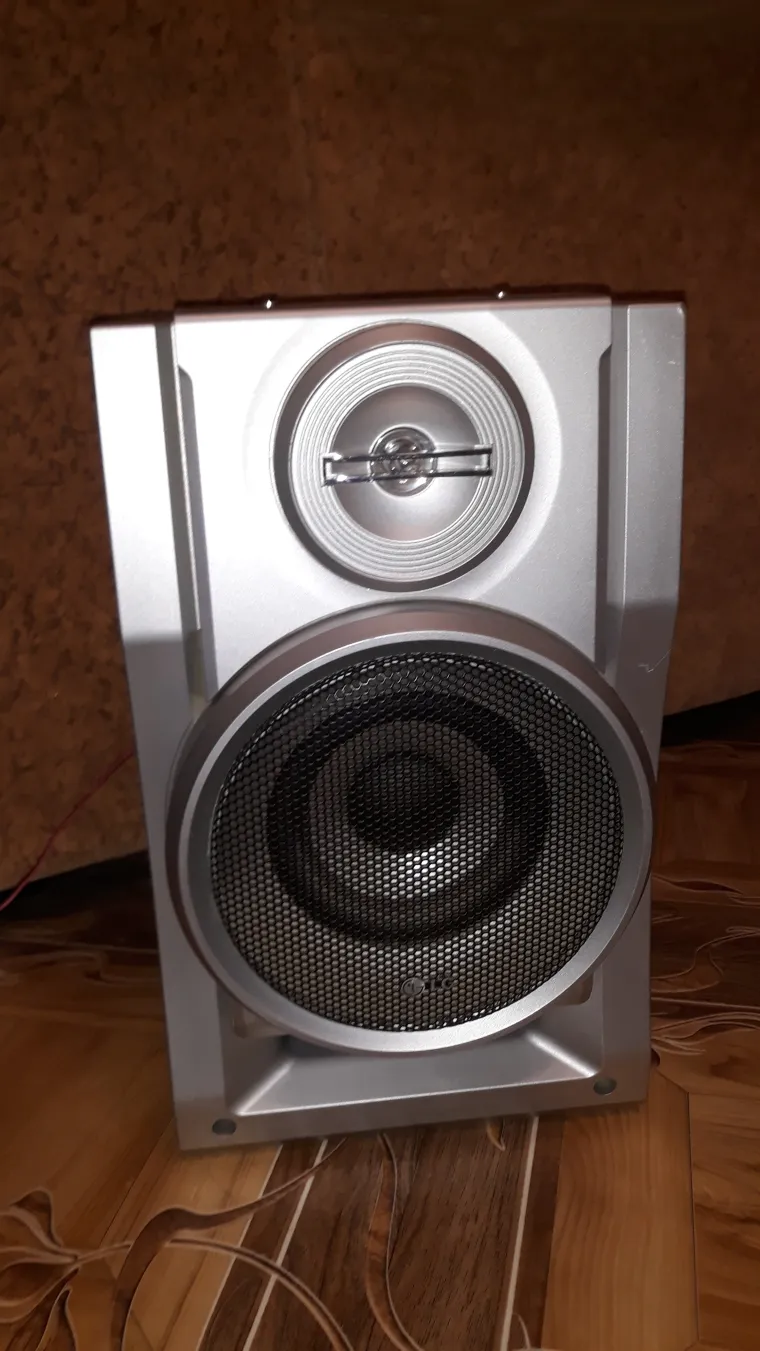

В каждой колонке установлен широкополосной динамик и пищалка сверху:

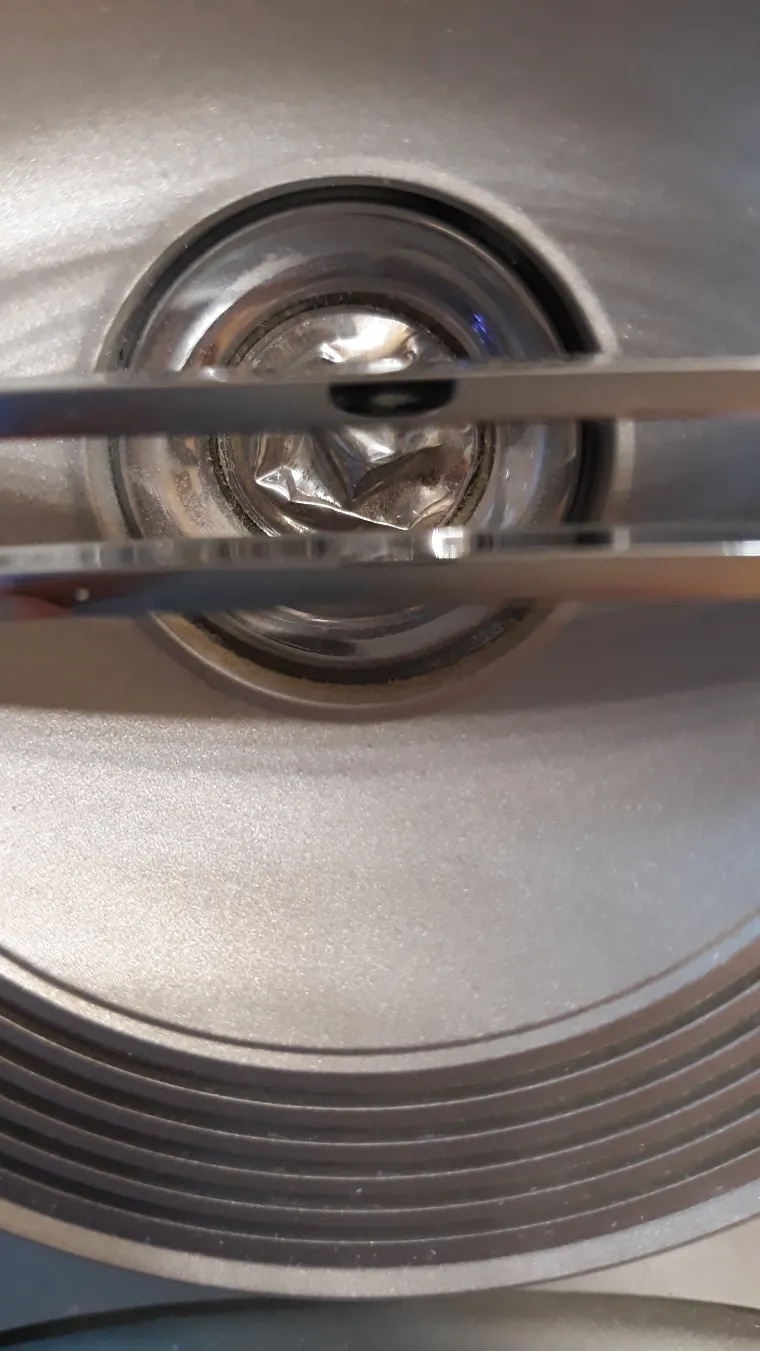

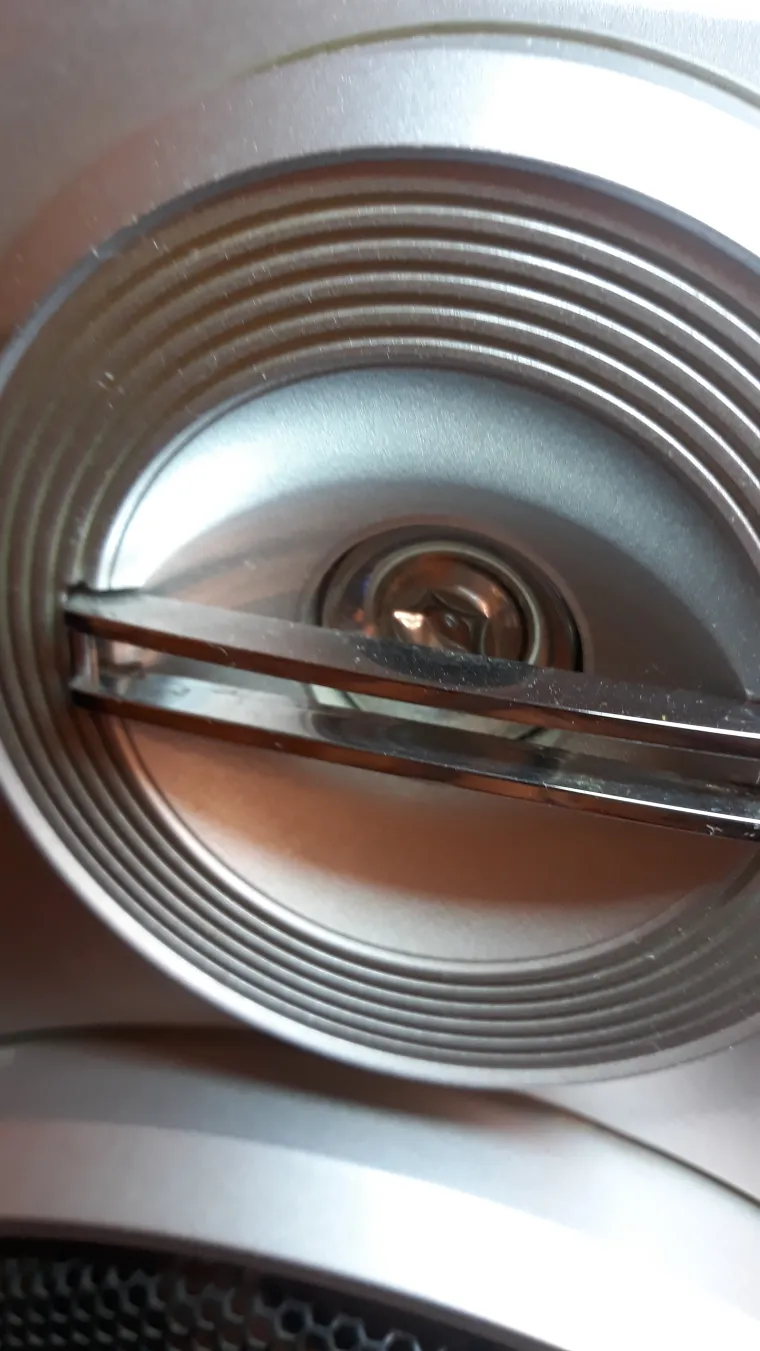

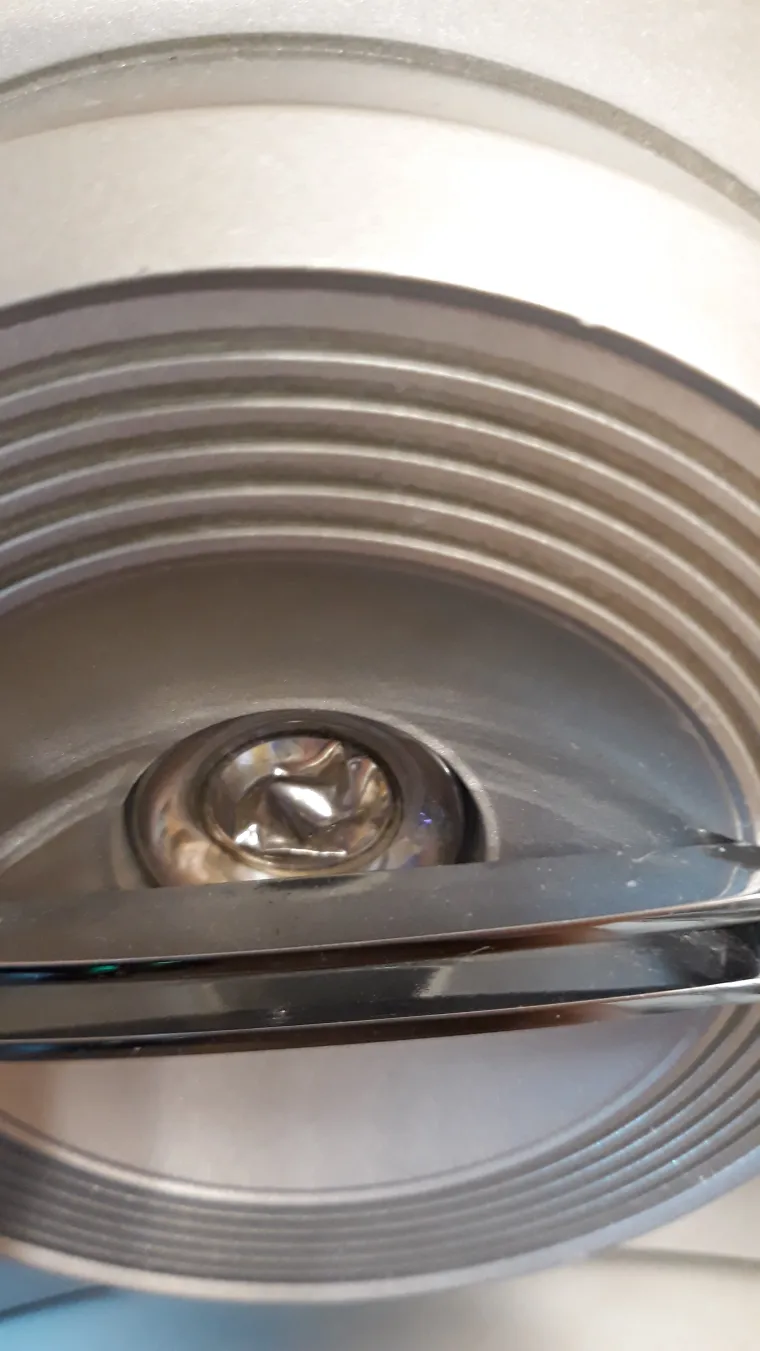

Коротко о том, почему я ненавижу детей по причине #105445, а именно - за то, что они делают вот так со всеми динамиками, которые хоть как то в открытом доступе:

Ну вот реально....я в детстве никогда не занимался подобной ерундой и не испортил вообще ни одной колонки.....

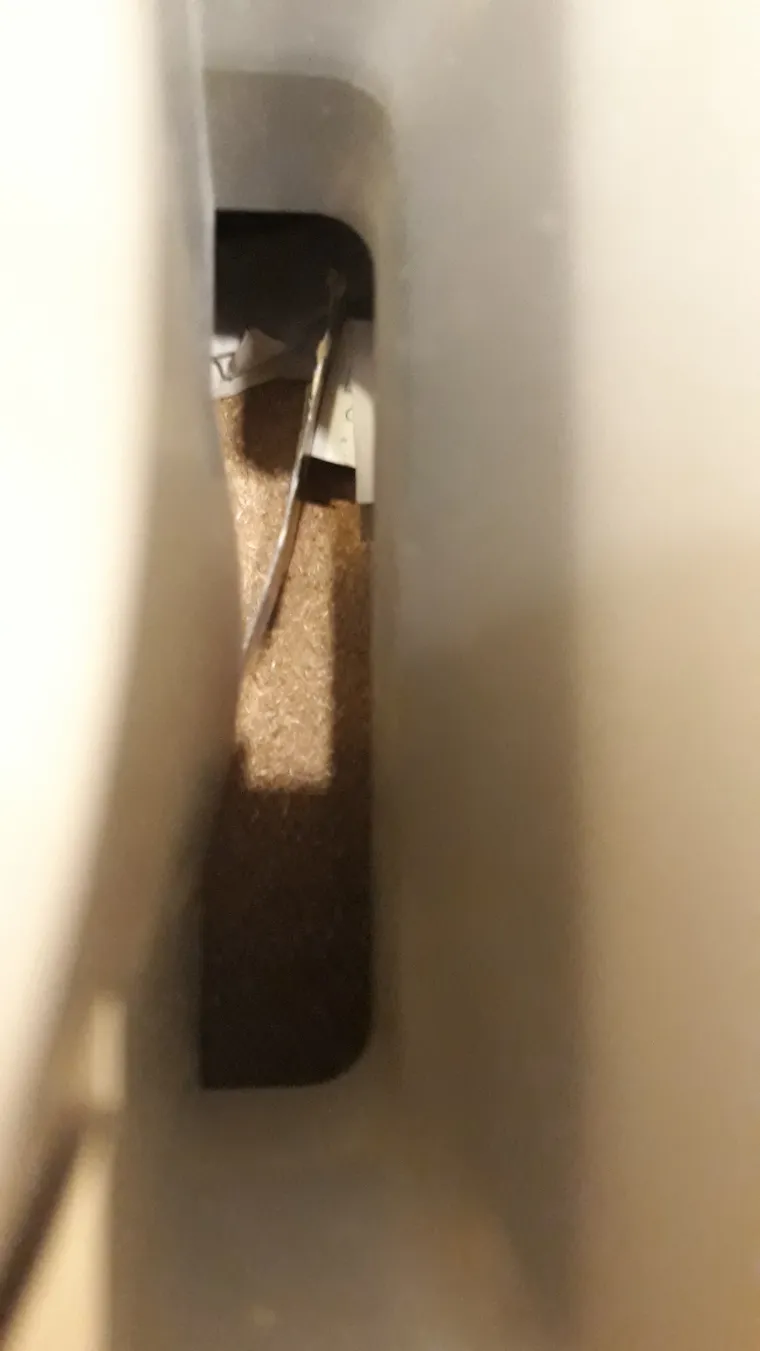

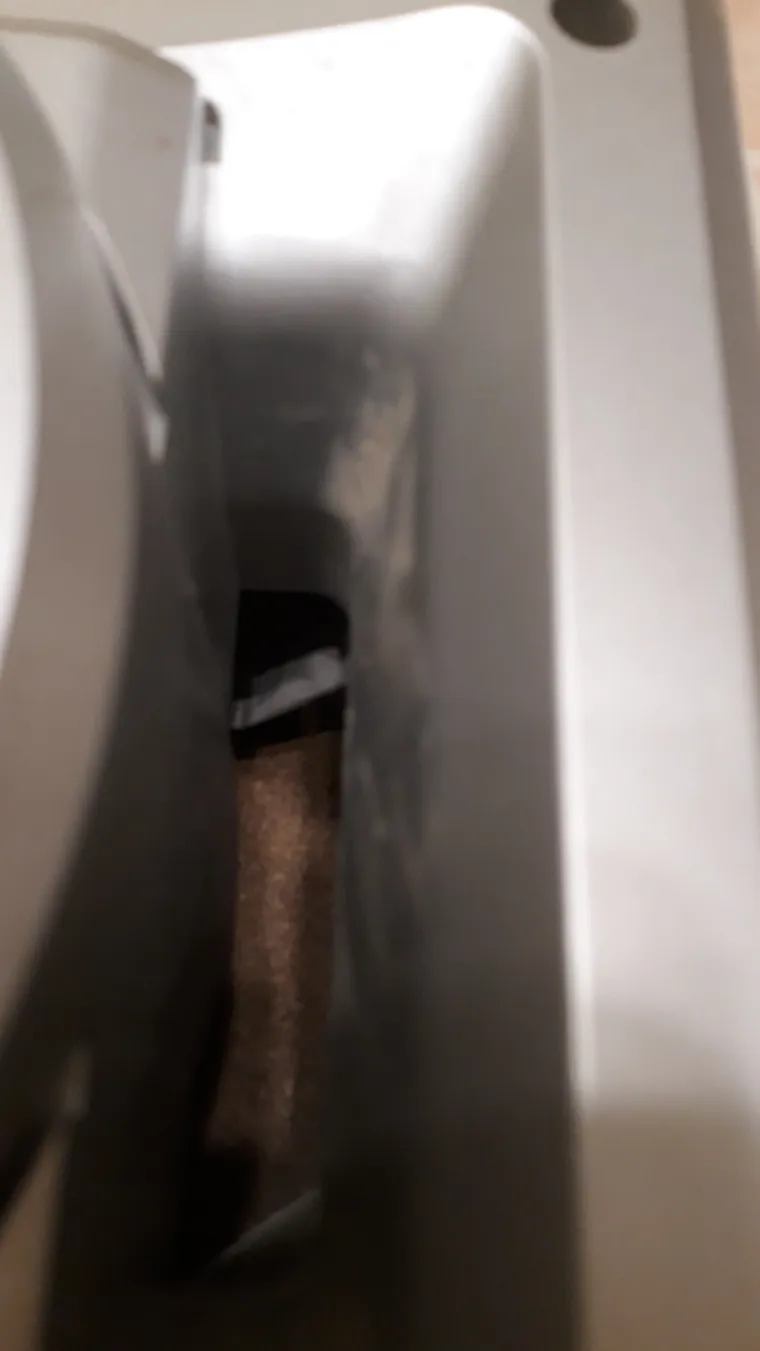

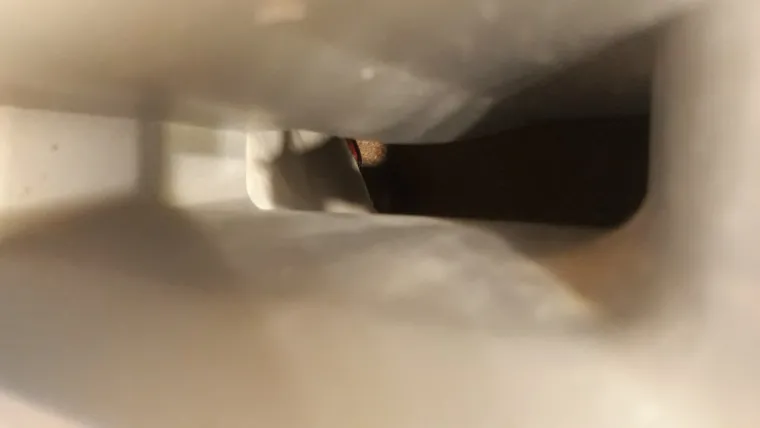

В общем пищалки во время эксплуатации через месяц поломались, из за этих вмятин....сначала одна, затем вторая.....печально, ну да ладно, на звук не повлияло особо, даже стало меньше режущих уши высоких частот! Но что же в колонке шуршит? Шорох происходит на бассах и никак не связан с помятыми пищалками, заглянем ка в фазоинвертор:

И что мы там видим...какие то бумажки

С помощью пинцета я достал оттуда все посторонние предметы, это - три бумажки...

Вот они то и шуршали... Посмотрим,что это за бумажки вообще... Первая - часть страницы книги

Вторая - обрывок обложки журнала

И третья - чек из 2005 года.....

Вот и все, теперь колонка не шуршит! Кстати колонки сделаны довольно таки добротно, динамики хорошего качества, корпус по стандарту - короб мдф с декоративными панелями из пластика спереди.

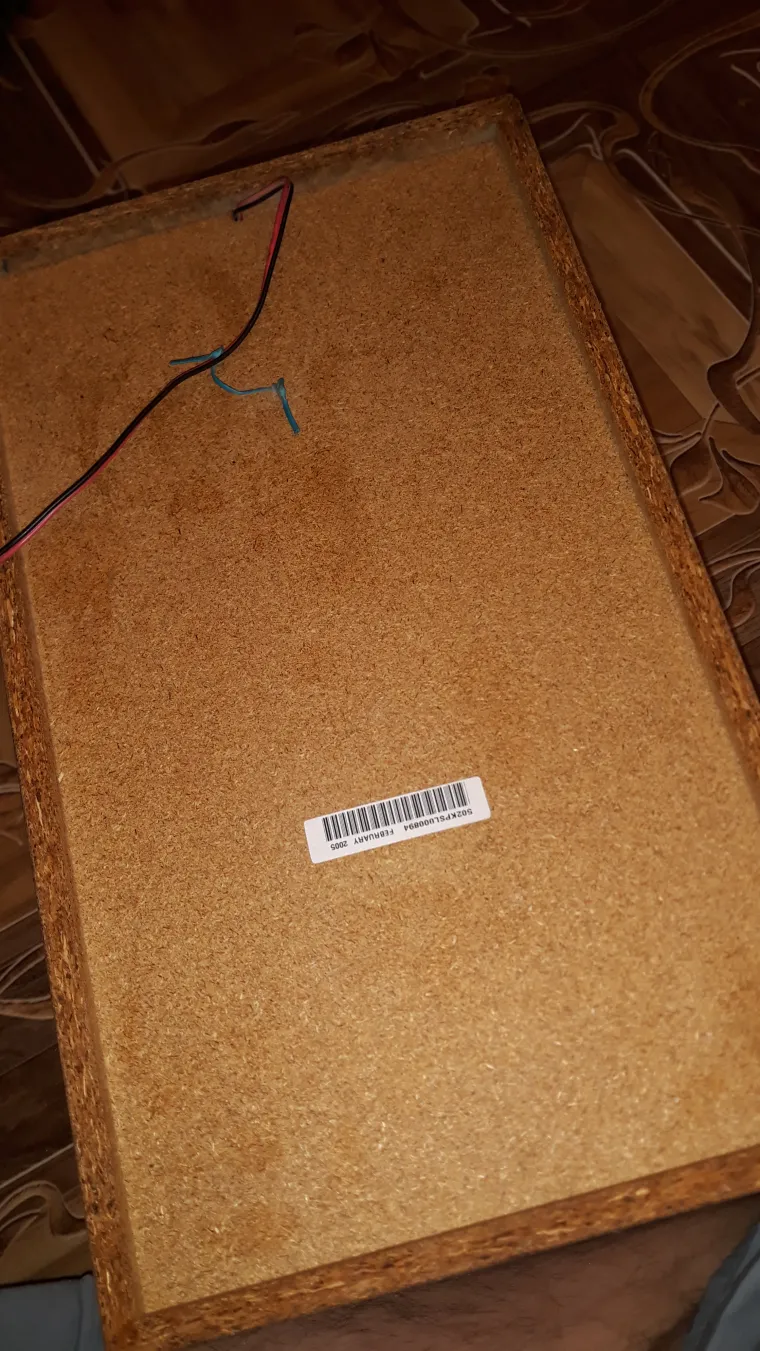

На одной из колонок содрали наклейку, но мне кажется там была наклейка с характеристиками:

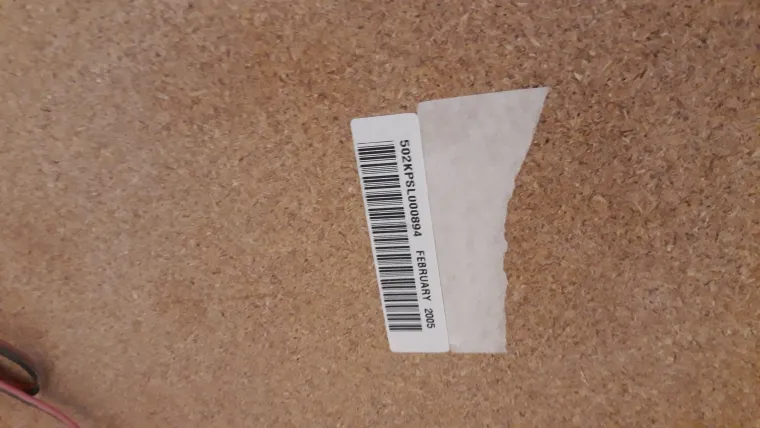

На второй её тоже нет, но наклейка уцелела.

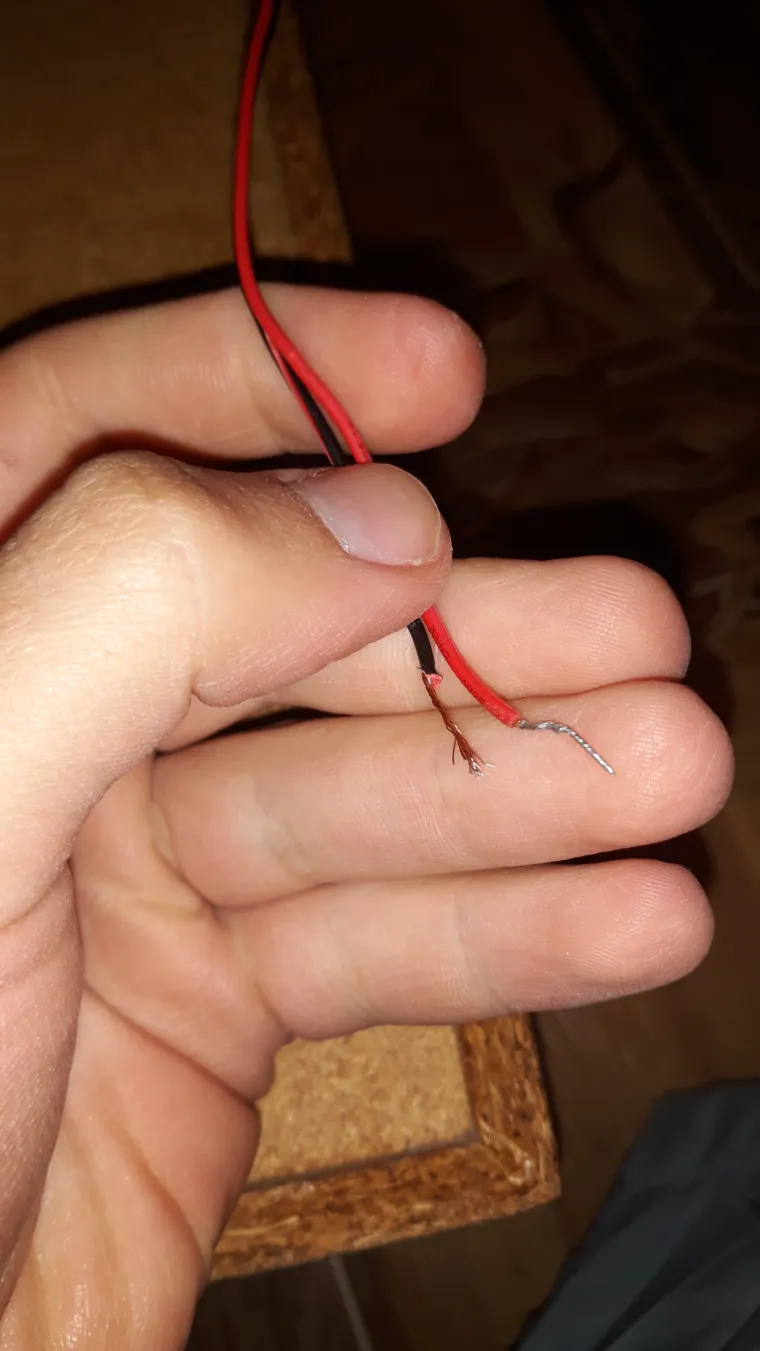

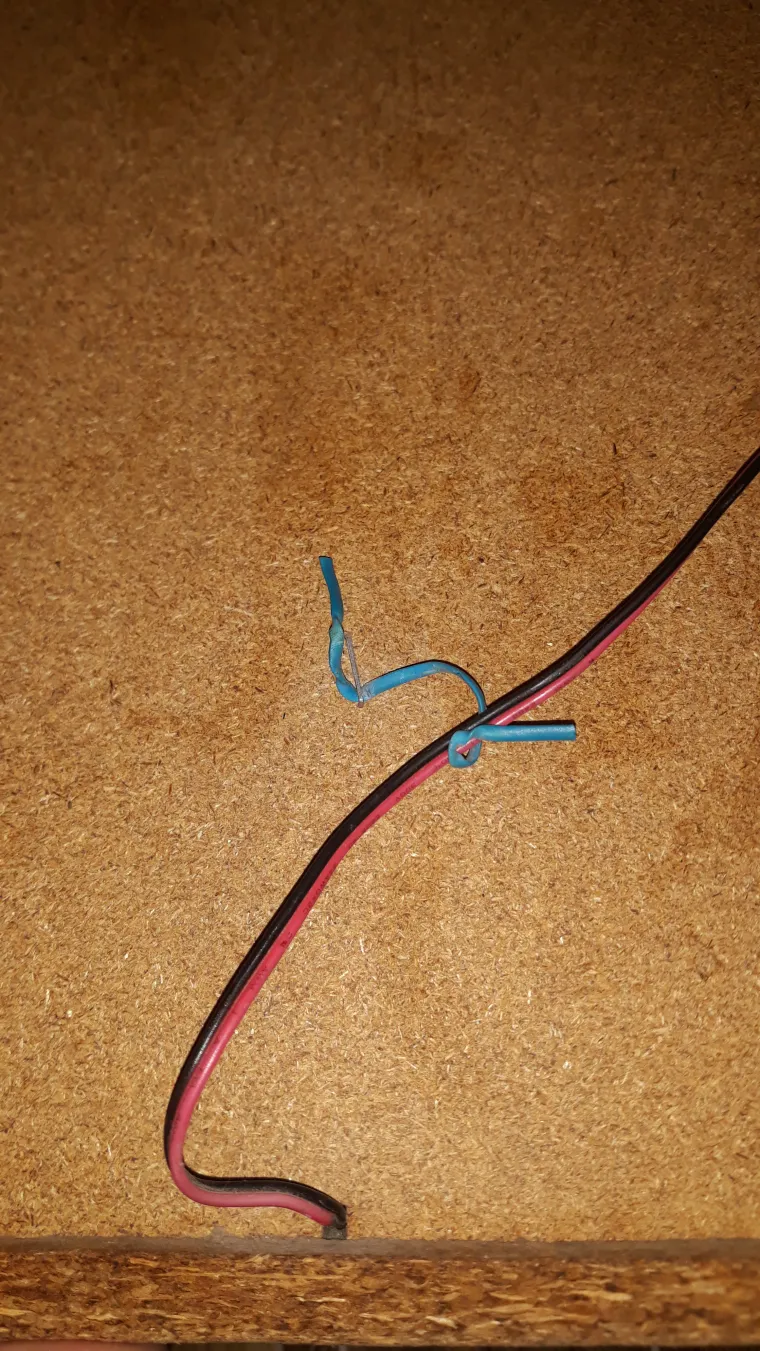

Особо никакой полезной информации она нн несет...... Сзади у каждой колонки выходит один кабель, что стандартно для большинства музыкальных центров, но что радует - имеется крепление для лишней длины кабеля, чтобы он не путался с остальными.

Колонки у этого центра впринципе ничего, но басса дают крайне мало, ну впрочем про звучание поговорим чуть позже.... А сейчас давайте посмотрим на сам музыкальный центр! И так, он немного потрепан жизнью(фотографии сделаны до ремонта и полной чистки)

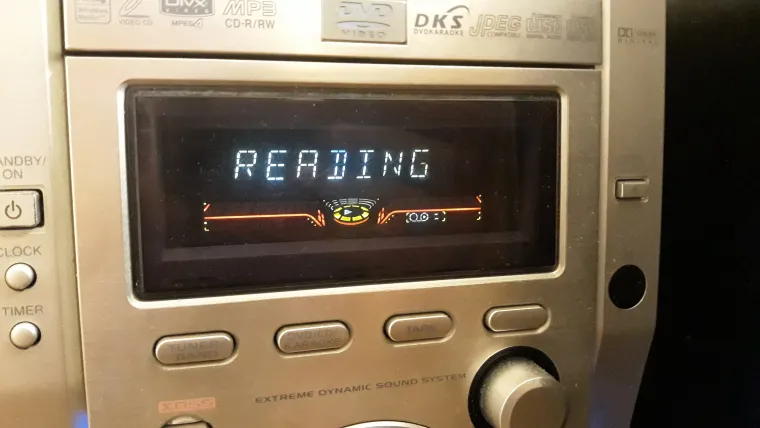

Первая неисправность, которая в нем имеется - он ни в какую не читает диски, просто написано "READING" на дисплее и потом он пишет "NO DISC"

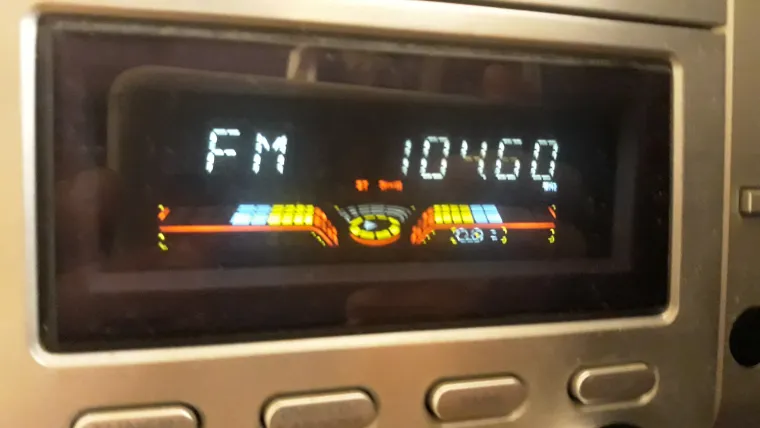

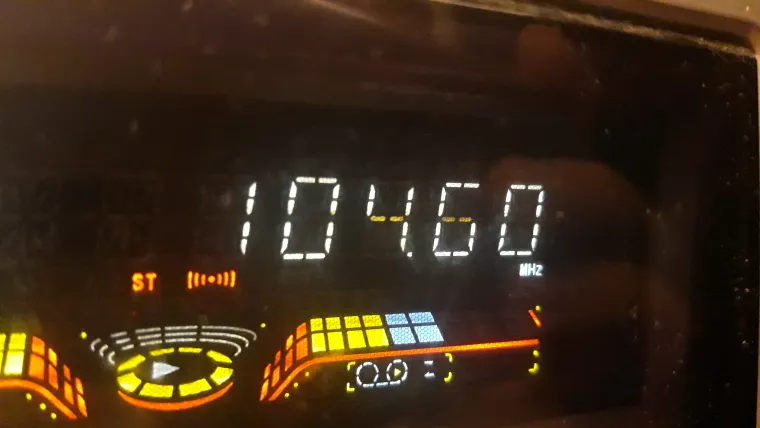

Сразу понятно, нужно лезть внутрь.... Вторая неисправность - глючит кнопки, жмешь одну, он думает, что жмешь другую. И две кнопки на следующий день вышли из строя и перестали на что либо реагировать.... И третья неисправность - сильно выгорел ваккумно-люминисцентный дисплей-индикатор, эту неисправность увы нельзя устранить без замены дисплея....сегменты неравномерно подсвечены и четыре прочерка, которые горят если не установлено время в дежурном режиме совсем выгорели от постоянного использования и еле еле светят желтым светом...

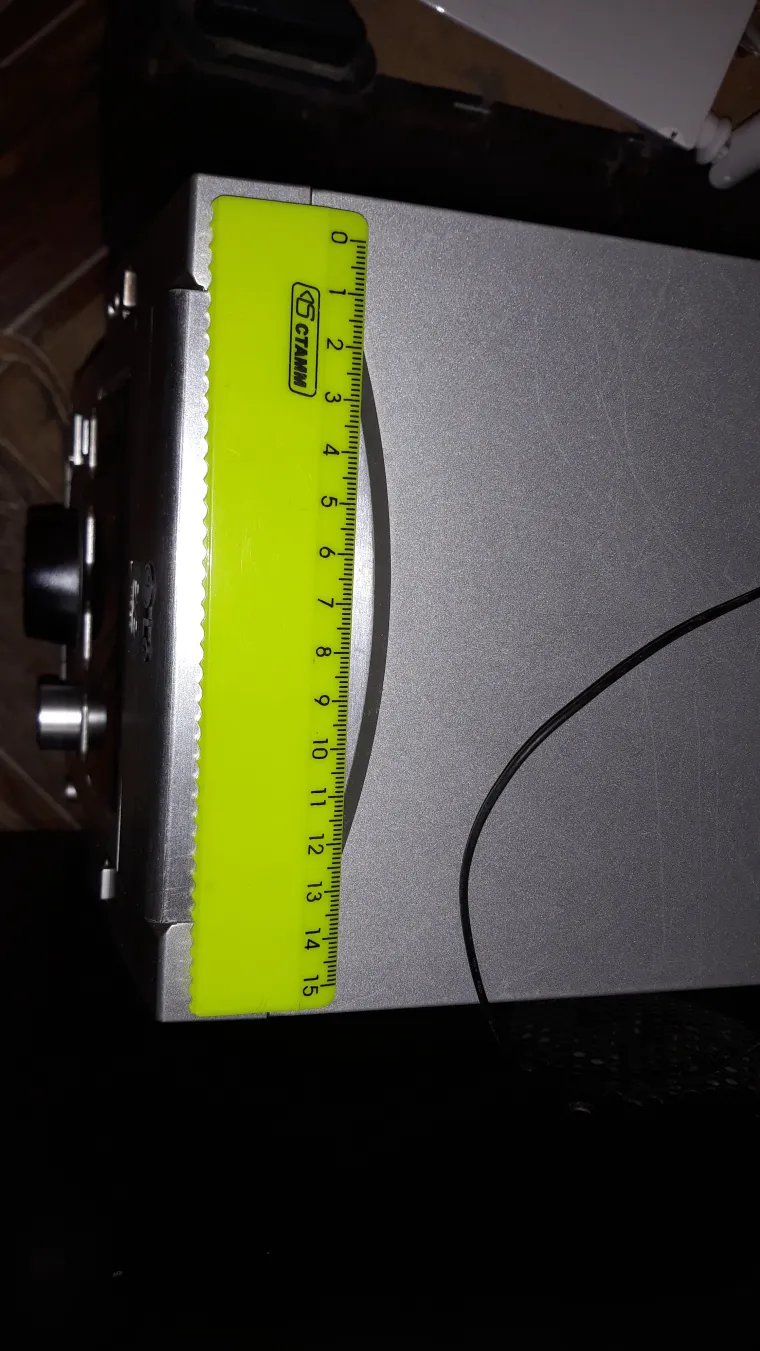

Ну внешне аппарат прикольный и тонкий, 16 сантиметров в длину:

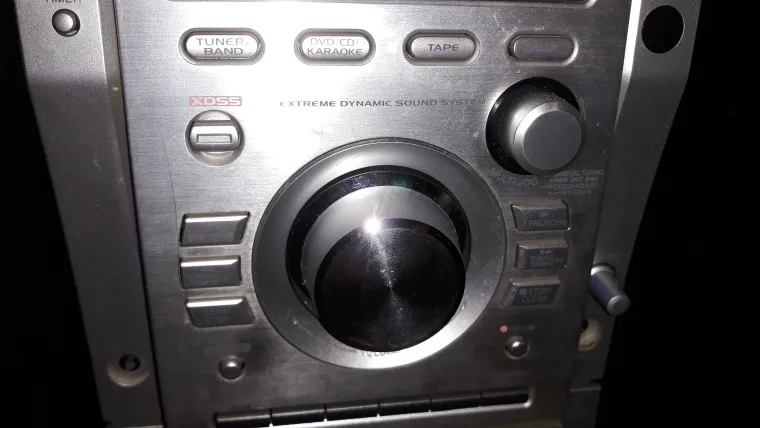

Имеются все необходимые кнопки, не хватает лишь диммирования дисплея(функция на пульте должна быть)

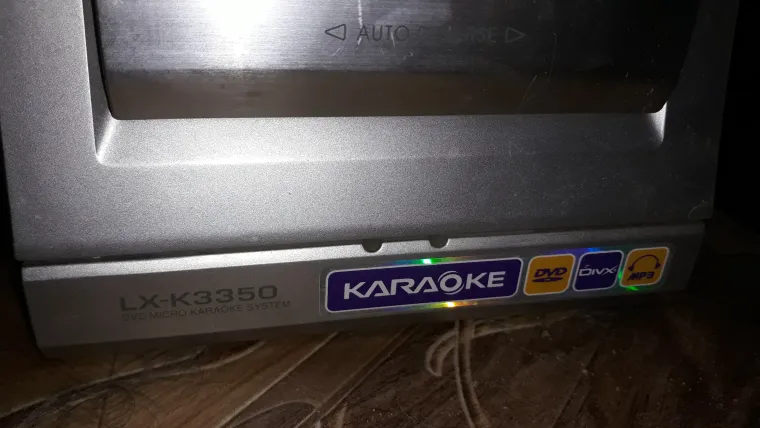

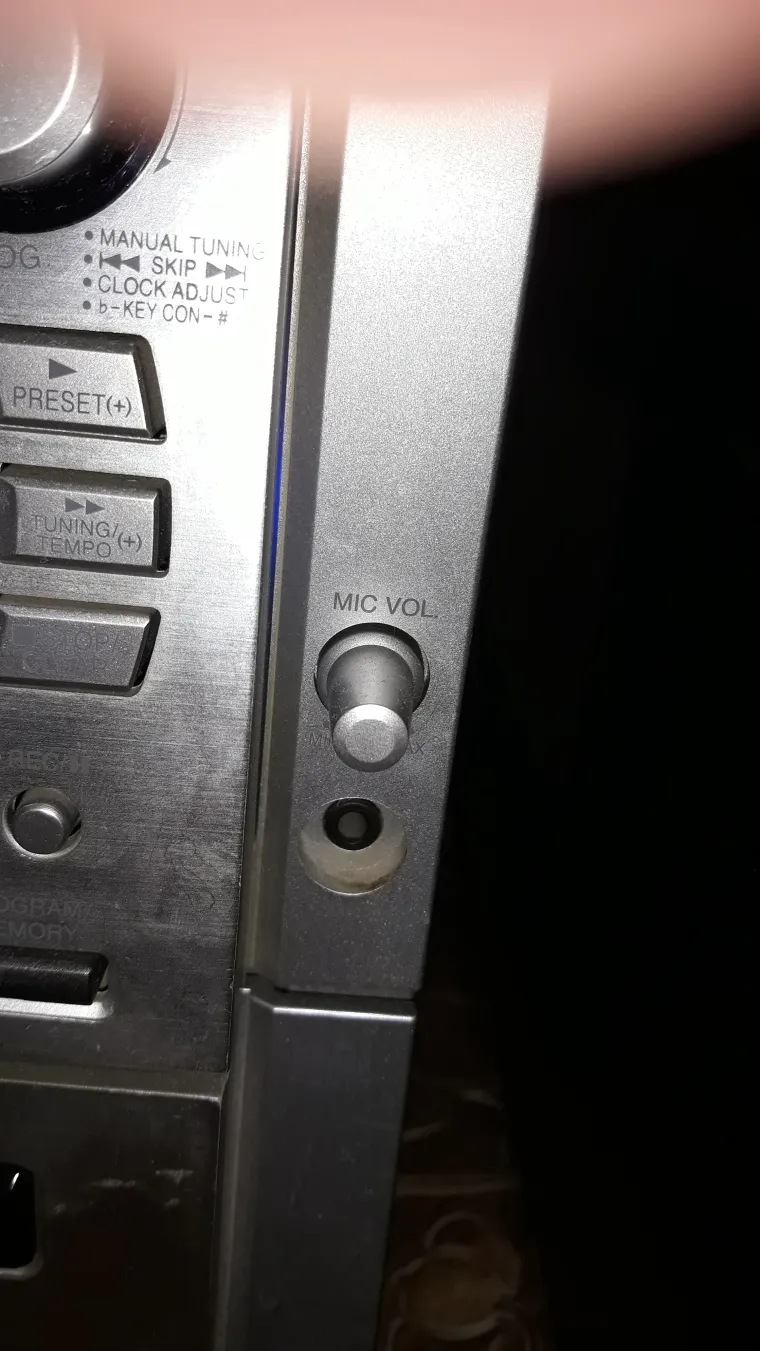

В этом центре также имеется караоке, для него есть специальное гнездо и регулировка громкости микрофона:

В общем назначение кнопок разбирать особо нет смысла, все написано в инструкции по эксплуатации, которая имеется в интернете.... В этом музыкальном центре имеется одна кассетная дека и дисковод на один диск,также радио и aux.

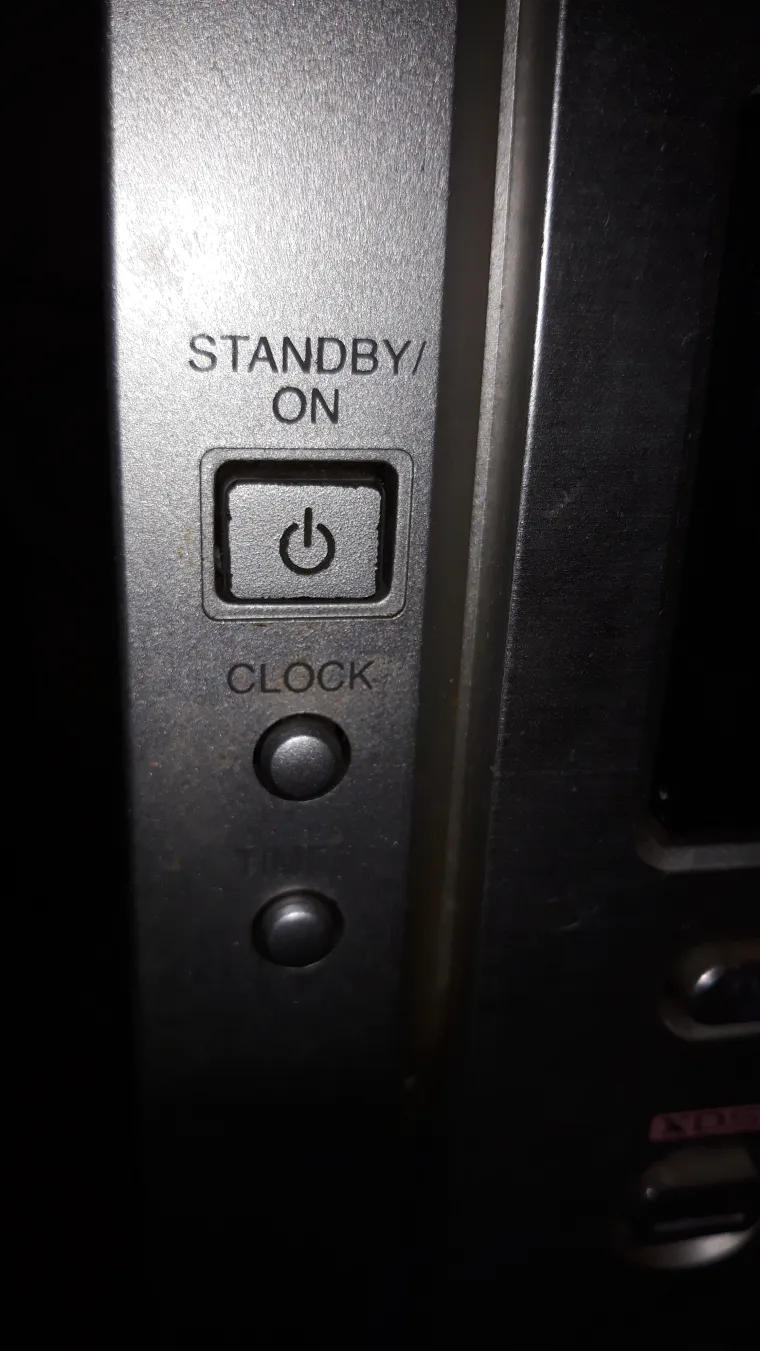

Включение/выключение происходит при помощи нажатия кнопки, затем надо будет выбрать один из четырех режимов и пользоваться.

Кнопка электронная, центр полностью не обесточивает, лишь переводит в дежурный режим/из него.

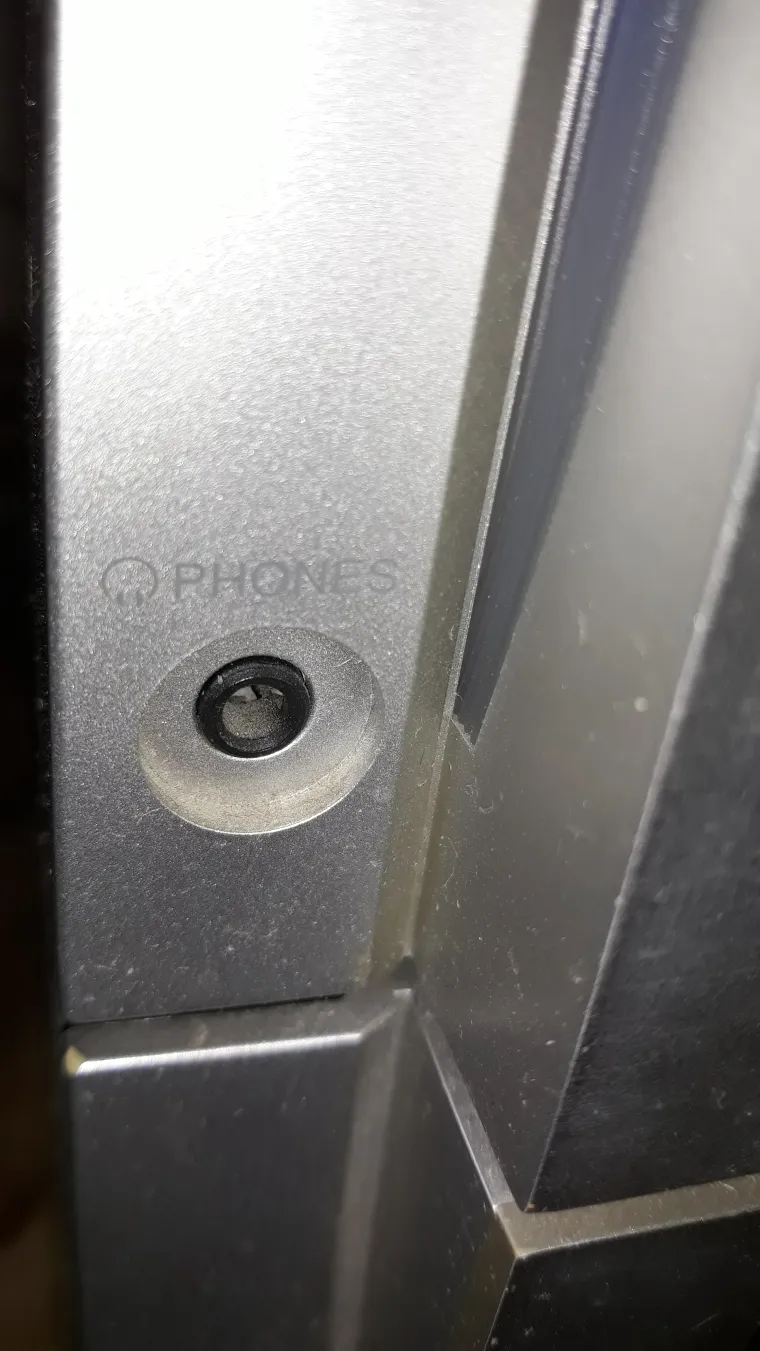

Имеется также разъем для наушников:

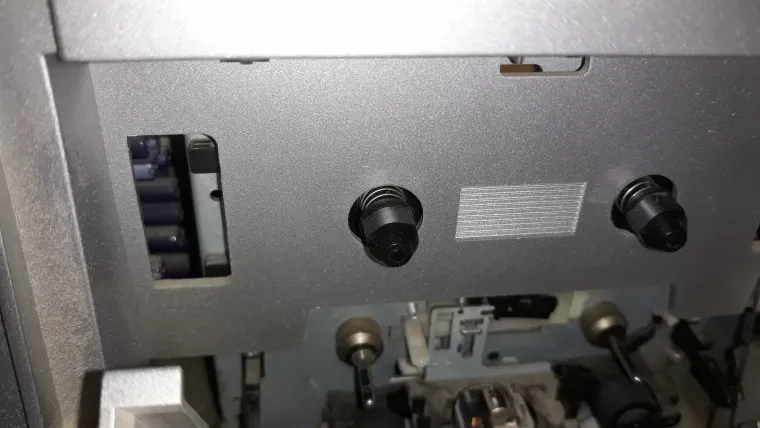

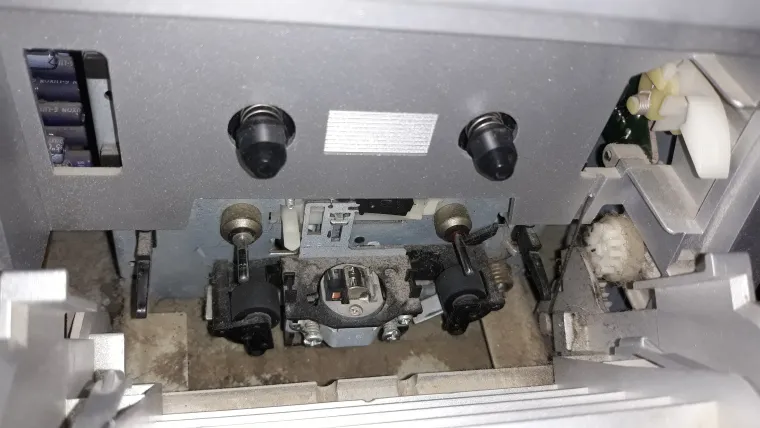

Кассетная дека внутри выглядит вот так:

Имеется автореверс, не нужно переворачивать кассету, чтобы послушать другую сторону, естественно имеется возможность записи кассет со всех режимов воспроизведения звука. Кстати через отверстия в кассетнике можно увидеть огромную кучу конденсаторов:

Интерес разобрать этот центр возрос!

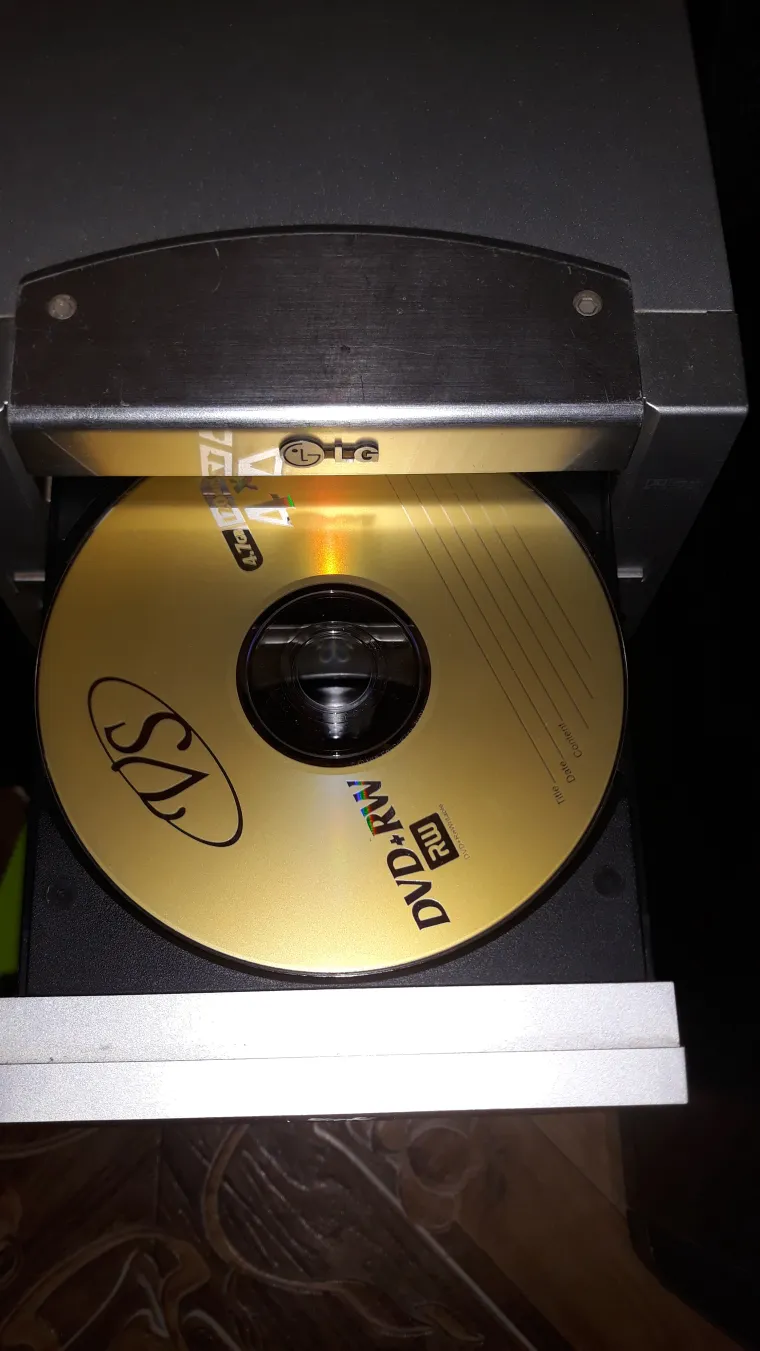

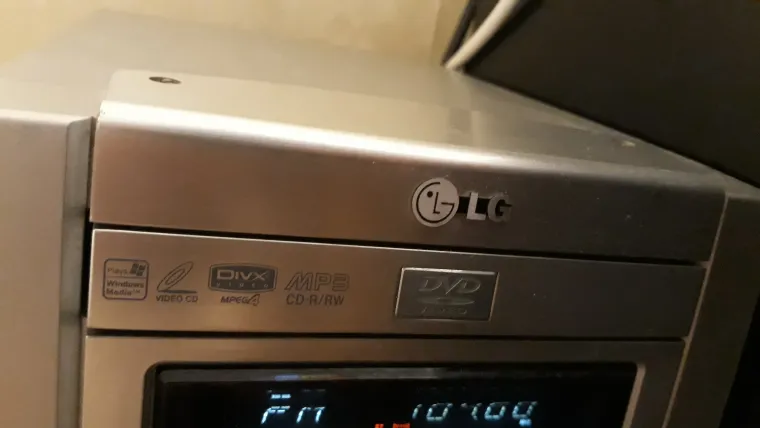

Дисковод:

Он умеет читать любые CD и DVD диски, также умеет воспроизводить DVD с видео, имеется сзади видеовыход. Диск, как я уже говорил, только один

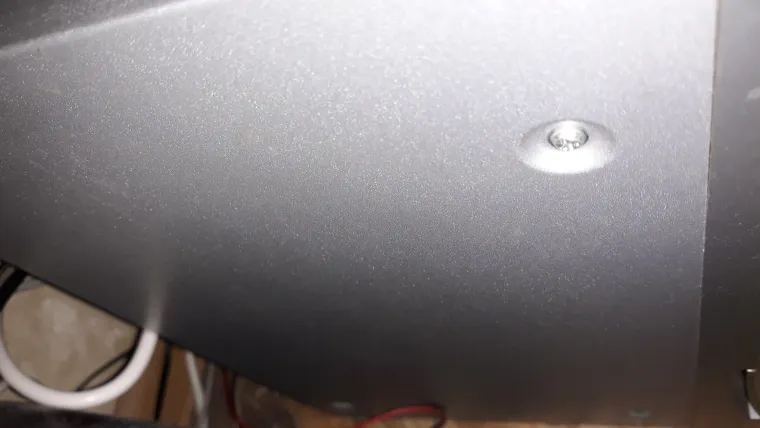

По бокам ни одного вентиляционного отверстия, даже в дежурном режиме центр из за этого сильно греется....

Сзади:

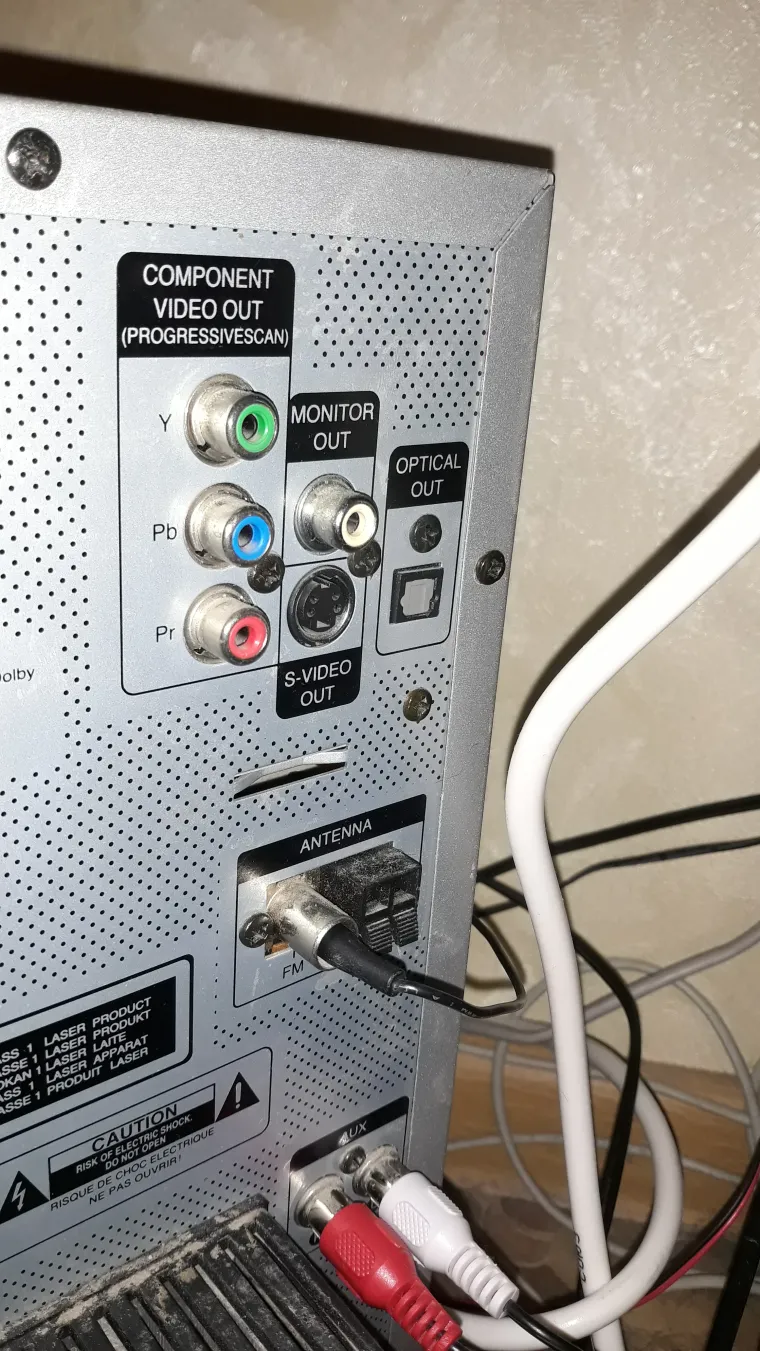

Здесь есть вход AUX, оптический аудиовыход, компонентный видеовыход и AV видеовыход, также разъем под FM и AM антенны:

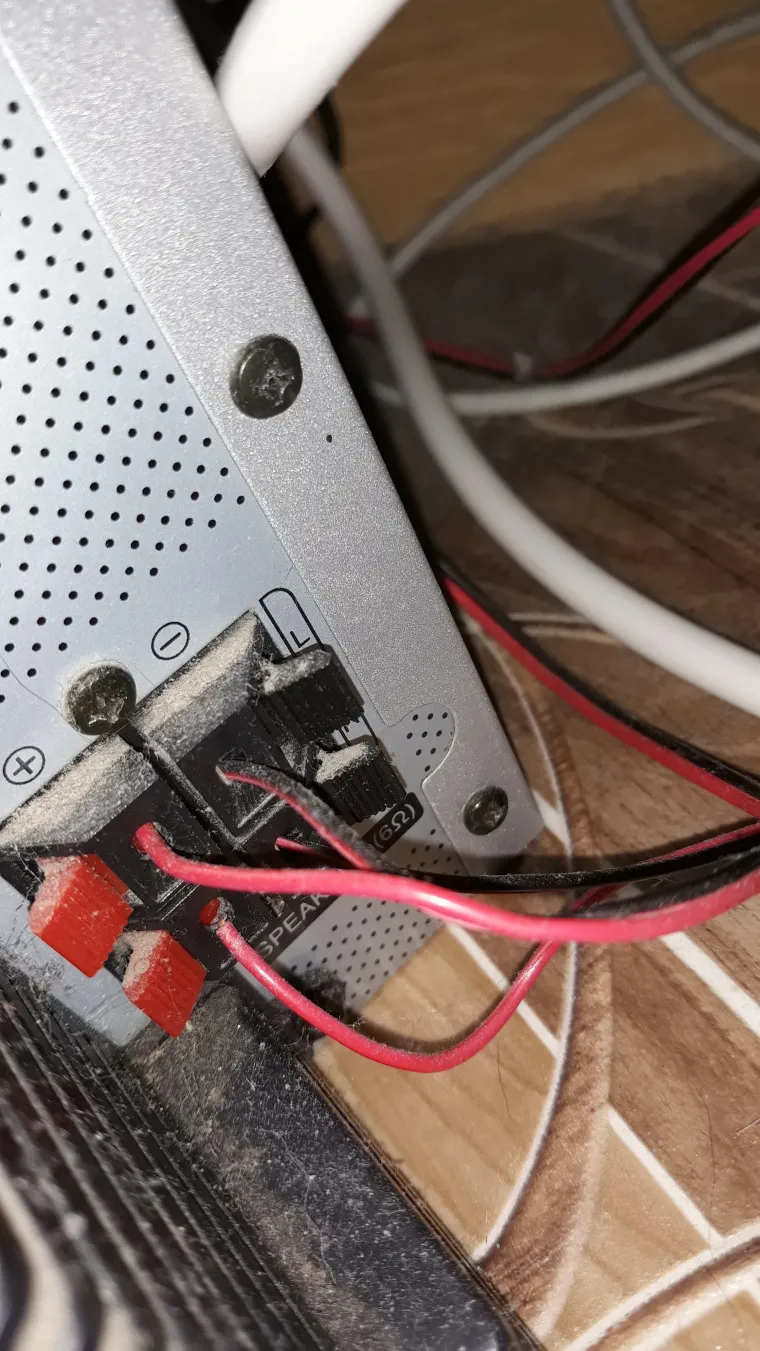

И конечно же выход с усилителя на колонки:

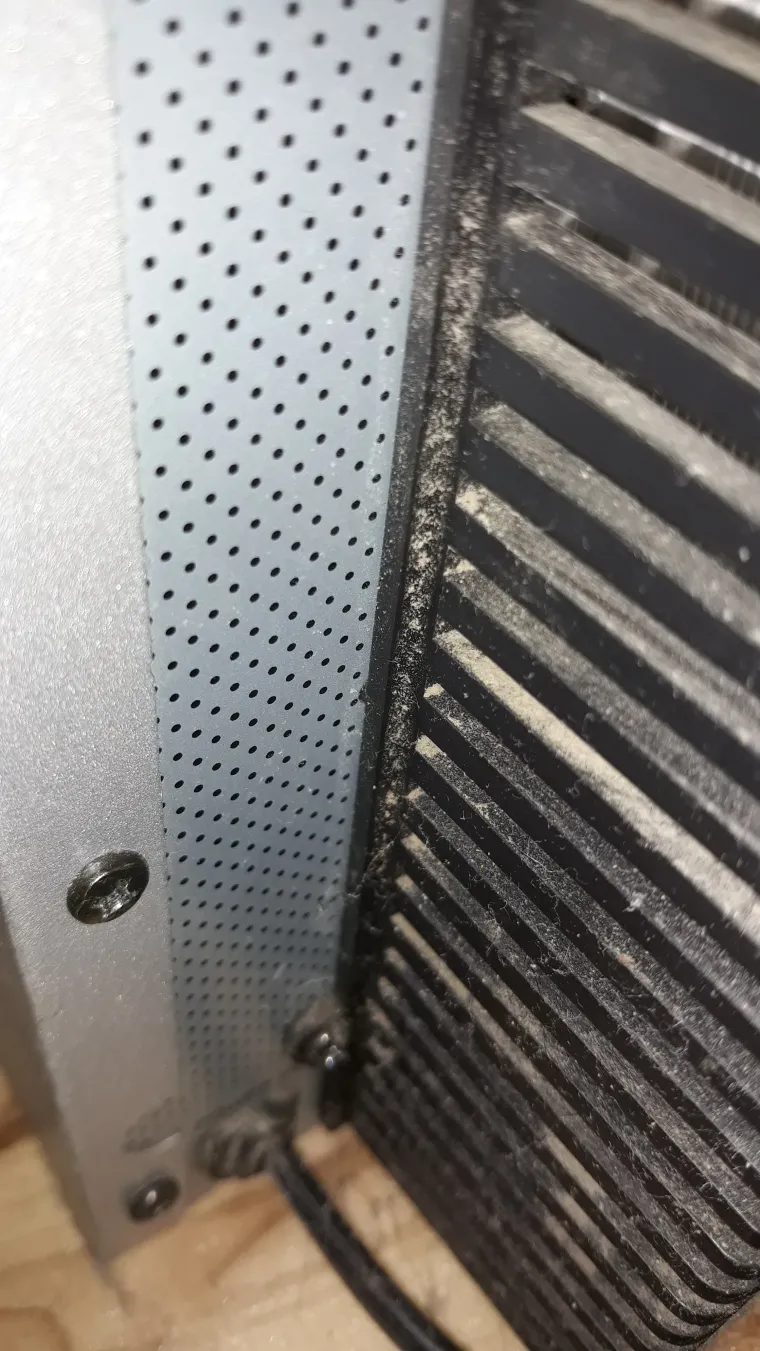

Вот эта черная пластиковая штука - решетка, закрывающая радиатор. Внутри центра имеется кстати вентилятор, про его существование я узнал лишь его разобрав:) Провод питания кстати безразъемный:(((

И чуть было не забыл... шильдик с моделью этого центра:

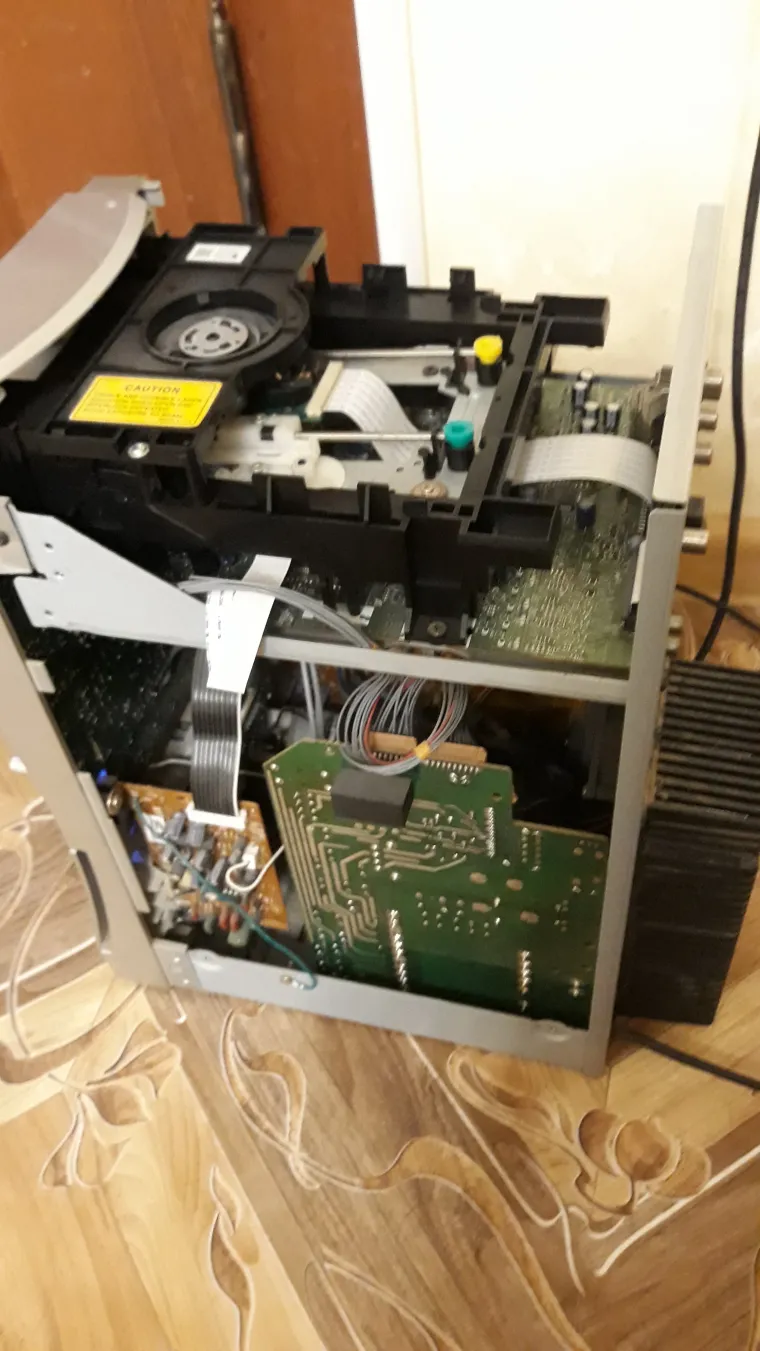

Изготовлен он в январе 2005 года. Теперь про звук, по AUX подключил к компьютеру, ну такой неплохой звук, басса мало - единственный недостаток, но если сделать погромче, то басс все таки появляется. Средние и высокие частоты звучат идеально, не режут уши. Радио этот центр ловит хорошо, тоже проверил.... В общем для использования в качестве акустики для телевизора этот центр годится отлично, караоке проверить не удалось пока что, нет микрофона... Музыку я без басса не люблю, потому для музыки по моему мнению этот центр не годится, да и соседей не помучать таким звуком, ну нету мощи, просто хороший звук....и все потому, что LG сделали неправильно фазоинвертор и короб у колонок и не поставили хороший усилитель, играющий все частоты. В общем такой вот аппарат оказался у меня.... Теперь займемся ремонтом? Разбирается центр легко, нужно выкрутить винтики, держущие большую часть корпуса и снять её. Все я сделал:

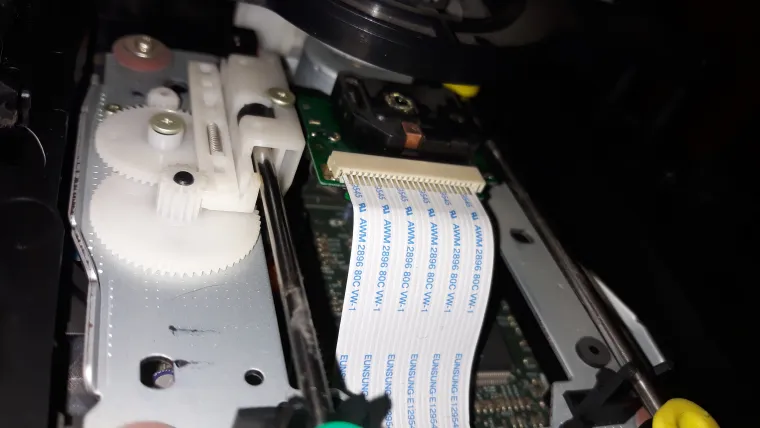

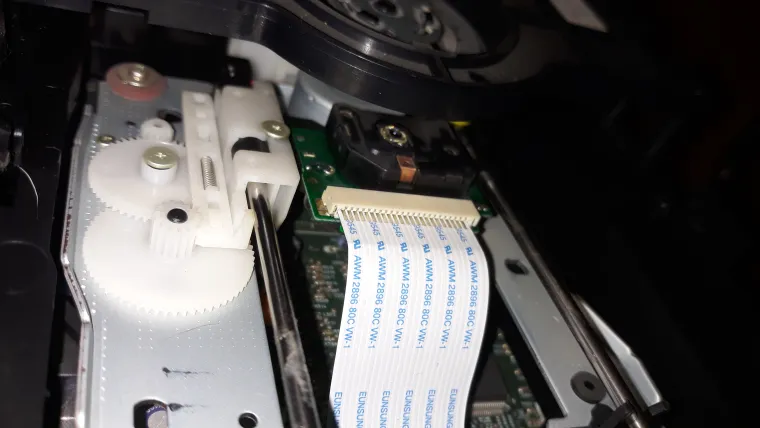

Качество изготовления хорошее, мне понравилось в целом, все сделано надежно и аккуратно. Начнем с ремонта привода дисков, для этого в моем случае понадобилось обычной ватной палочкой убрать пыль с лазера, центр начал читать диски прекрасно! Ну и заодно я в остальных местах убрал пыль, чтобы было чисто и пыль больше не попадала в ближайшее время на линзу лазера:

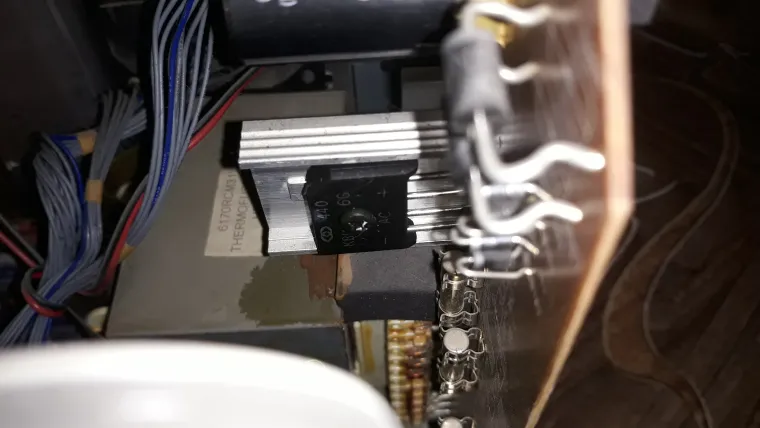

Плата усилителя:

Не распаяны элементы для более старших моделей, они в этой не нужны. Еще раз вглянем напоследок на эту плату:

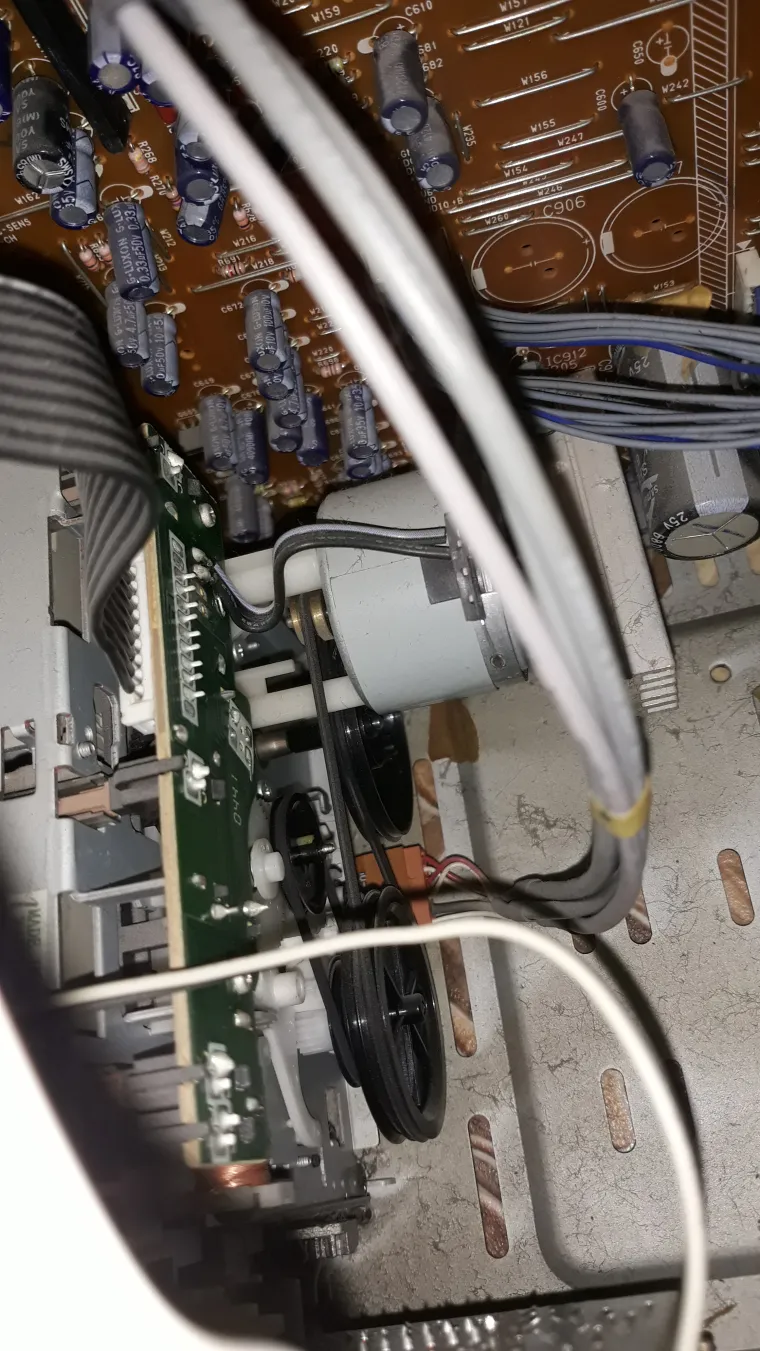

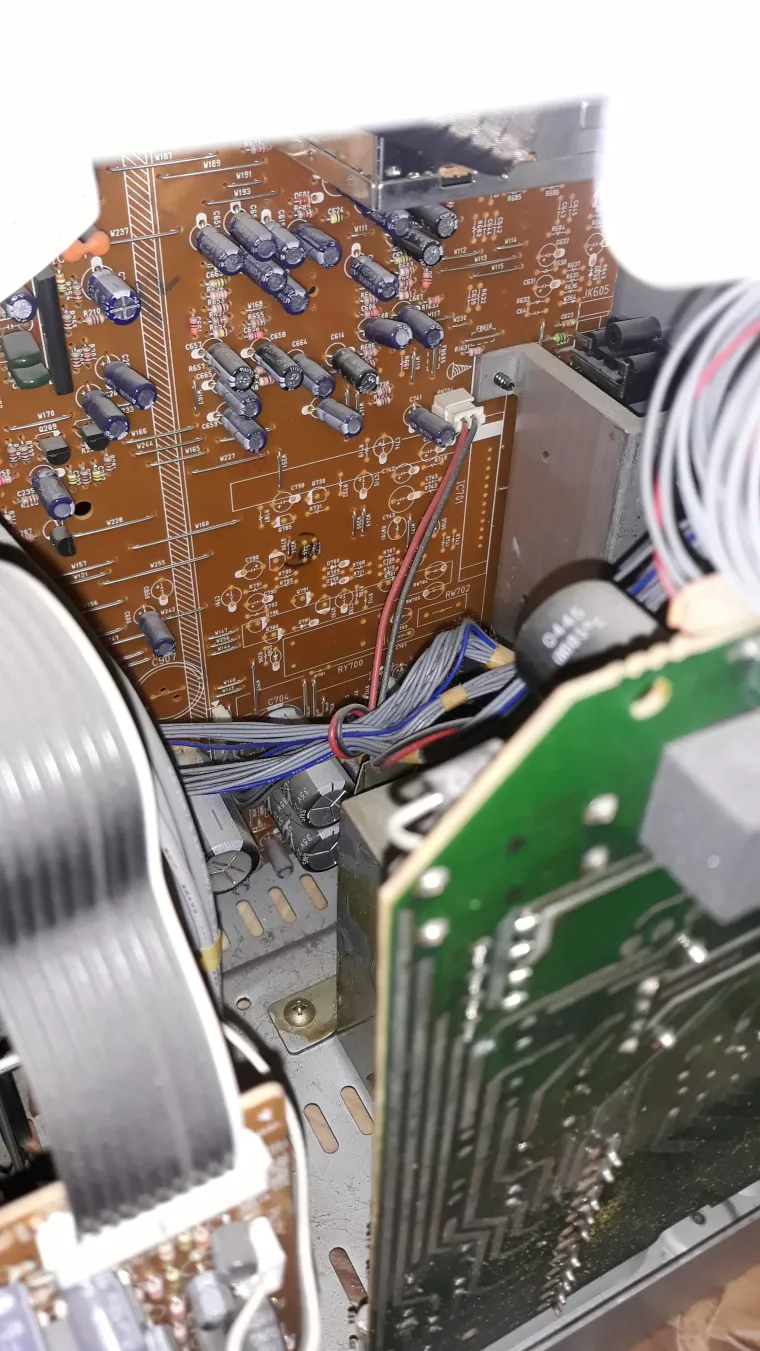

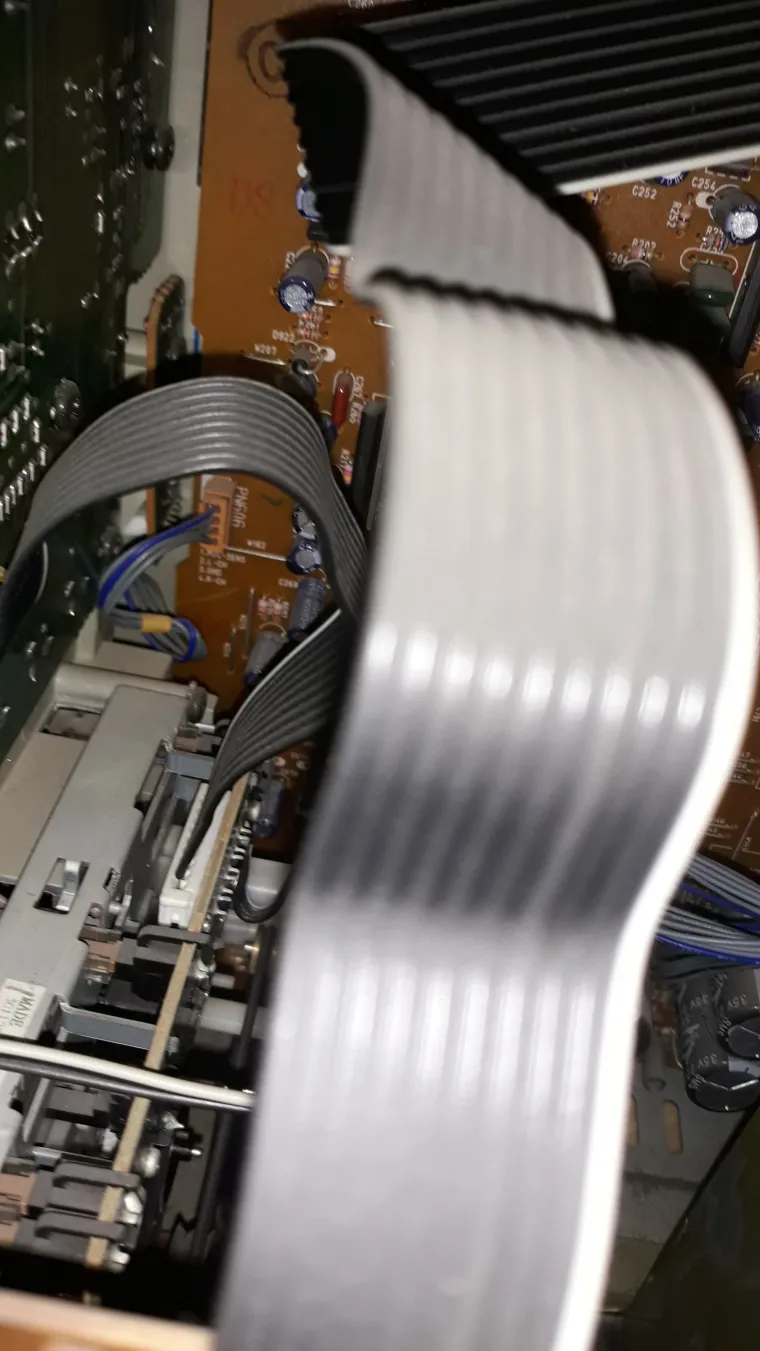

Все провода сделаны на разъемах, все по уму. Кассетная дека и то самое скопление конденсаторов изнутри:

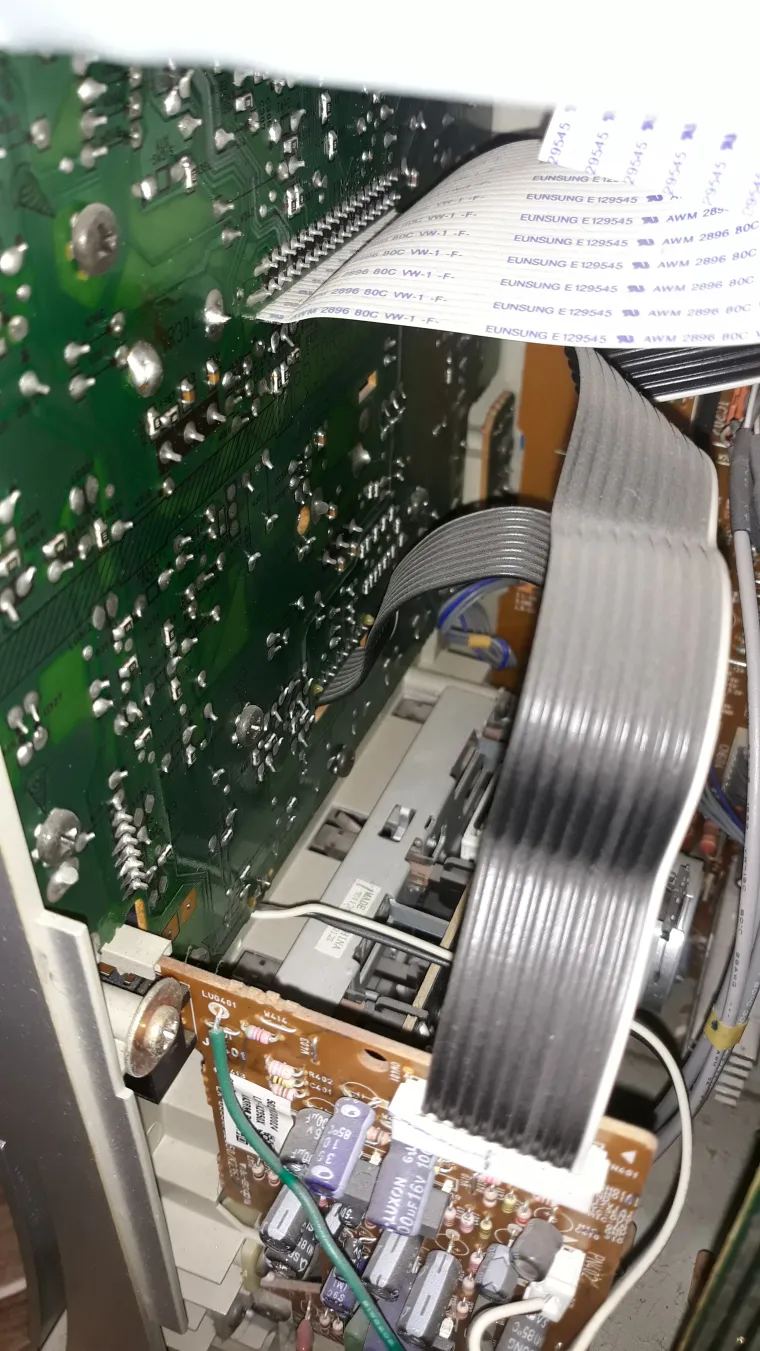

Плата управления и дисплея, которые в следующих постах я покажу подробней и произведу замену кнопок....

Разъем наушников расположен на отдельной плате и подключен разъемом:

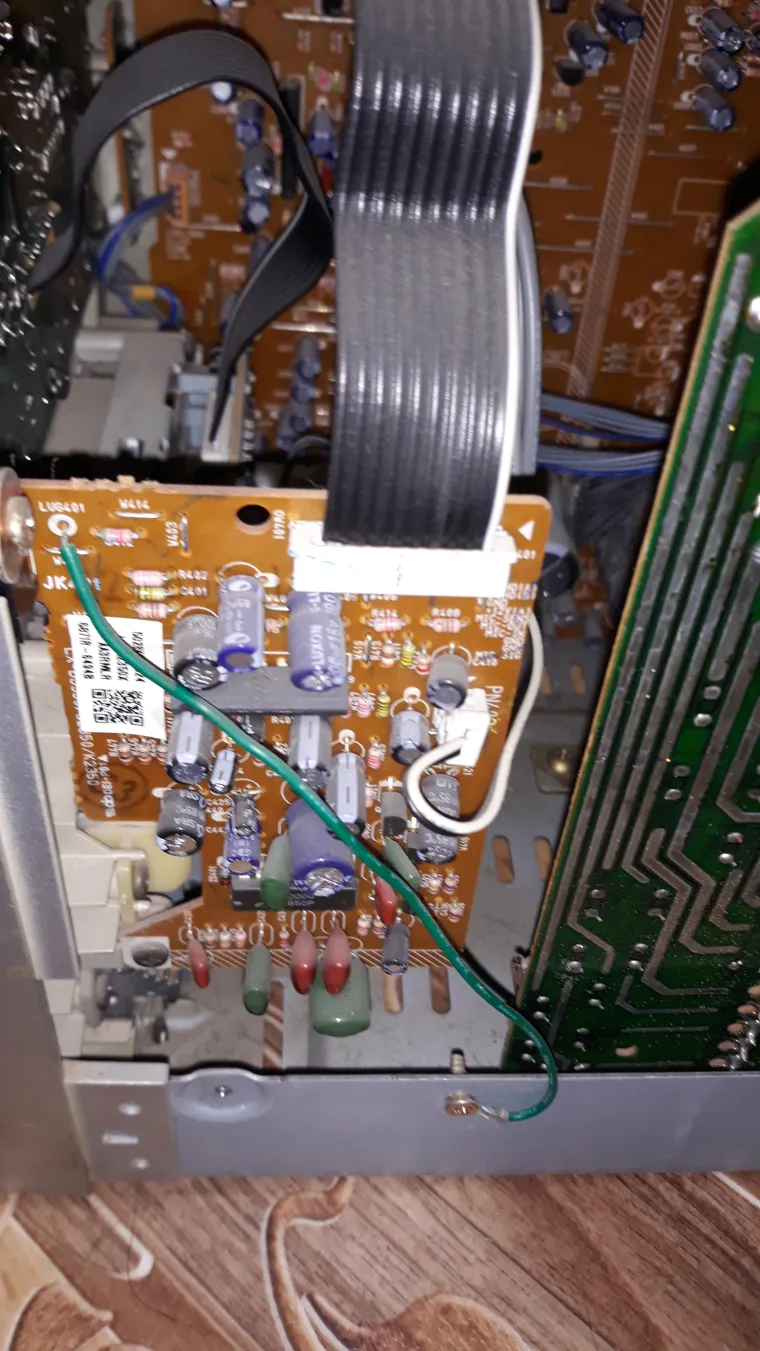

Плата караоке:

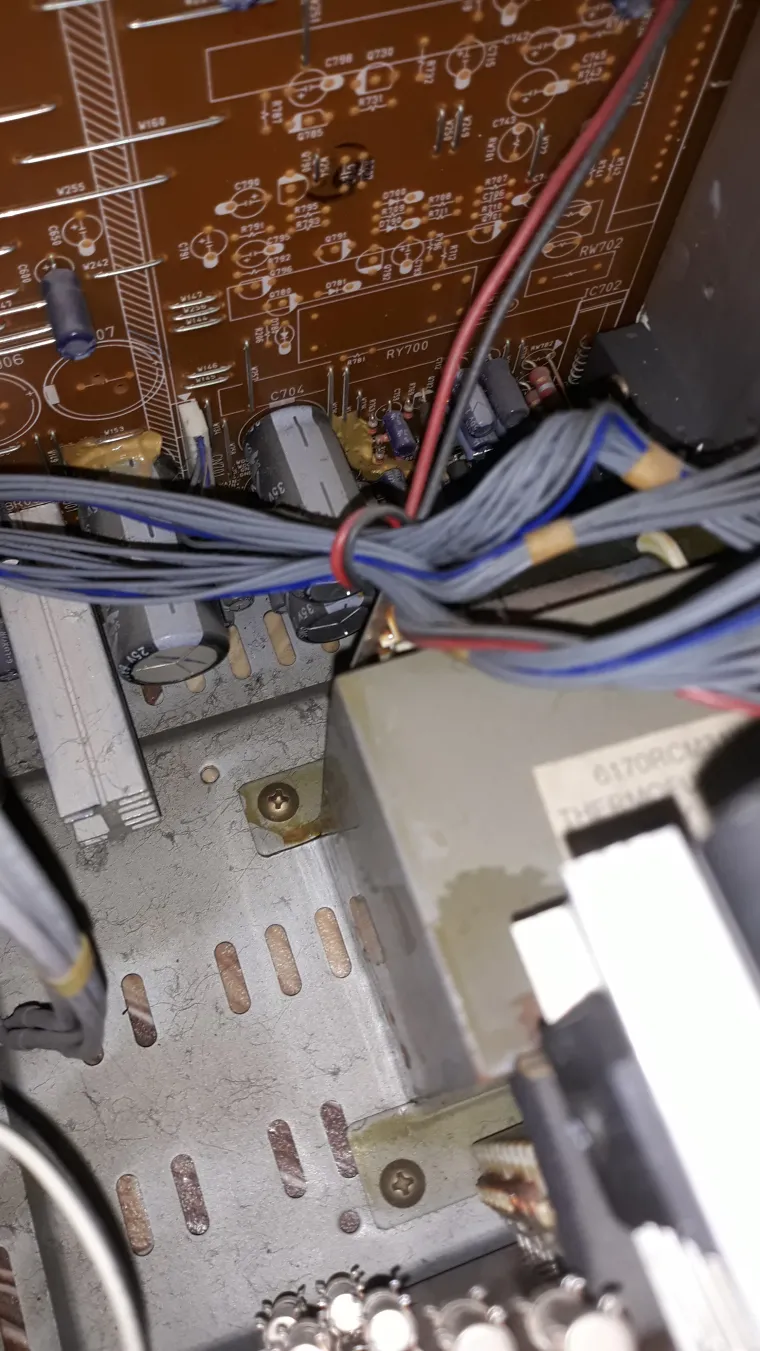

Блок питания, трансформаторный, простой и надежный:

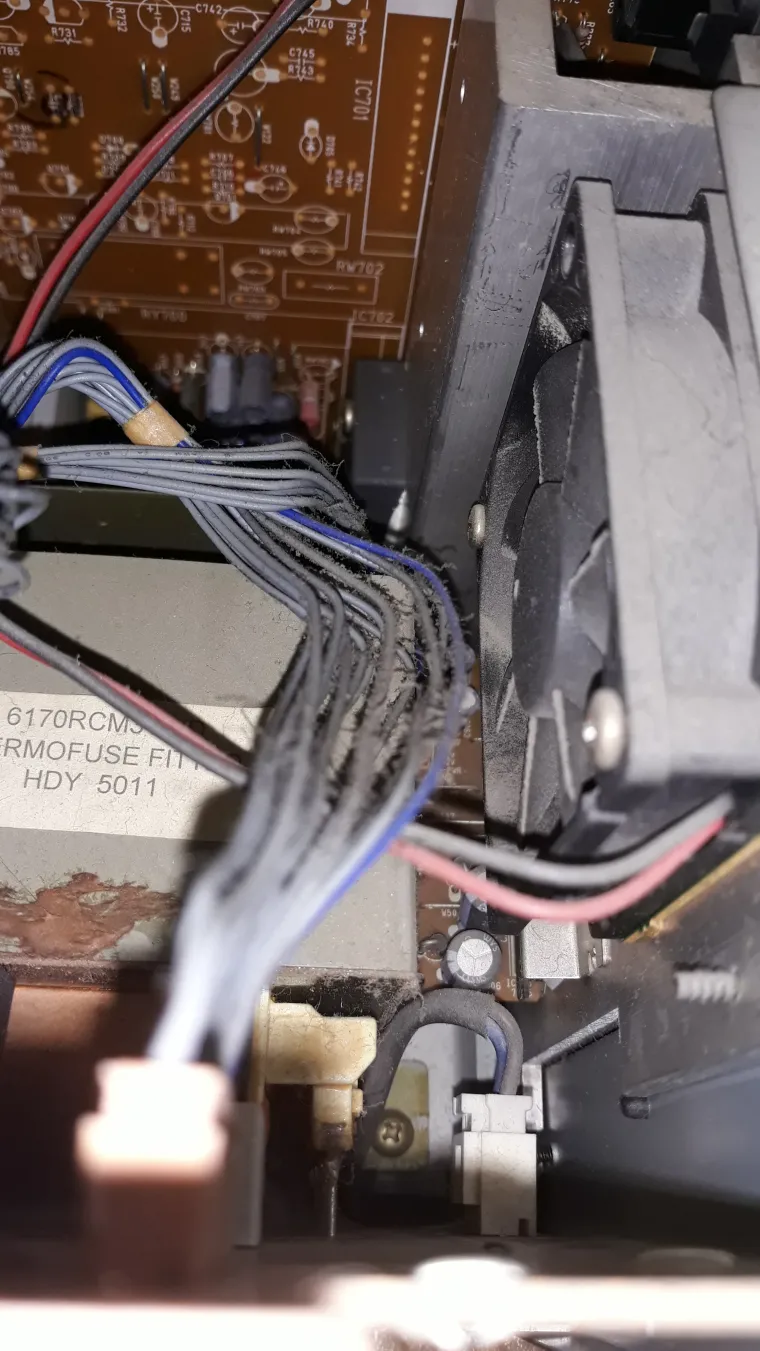

И вентилятор, о котором я говорил, расположенный на большом массивнос радиаторе:

В целом отличное качество изготовления, не так ли? После разбора я точно решил привести этот центр в порядок и использовать, но еще я попробую потом подключить к нему другие колонки и возможно он будет играть с хорошими колонками намного лучше, чем с родными. В общем на сегодня все, спасибо за внимание, пишите Ваше мнение по поводу этого музыкального центра и обзора в комментарии!
