Насколько хороши конденсаторы "правильной фирмы"?
Для того чтобы ответить на поставленный вопрос разберу сгоревшие КЛЛ. И так перед нами пять электролитических конденсаторов , отработавших не один год в КЛЛ. Перед нами Aishi, Murata серия GRP и Sunion.

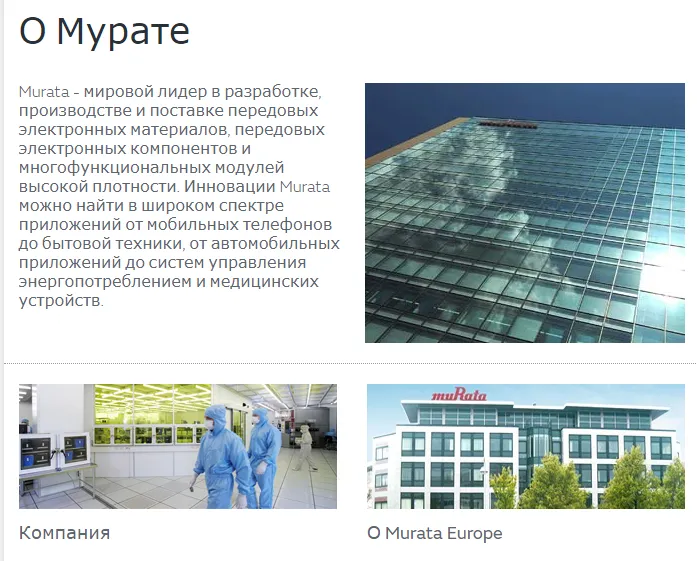

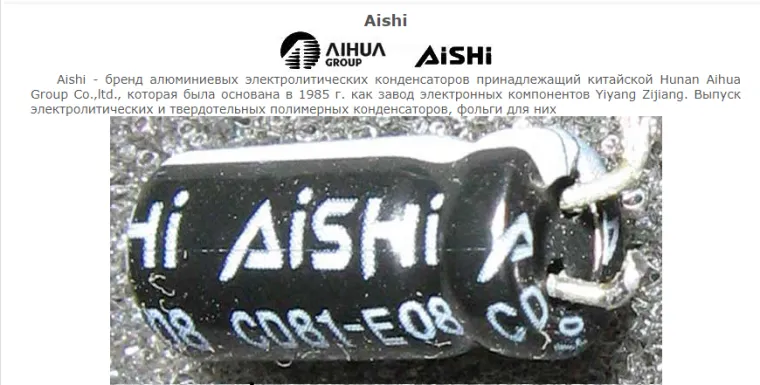

Про эти бренды можно почитать в интернете следующее
И так какая же остаточная емкость представленных конденсаторов?

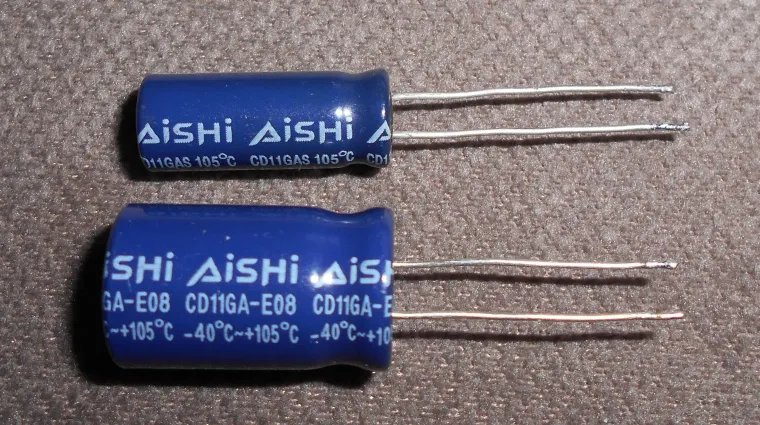

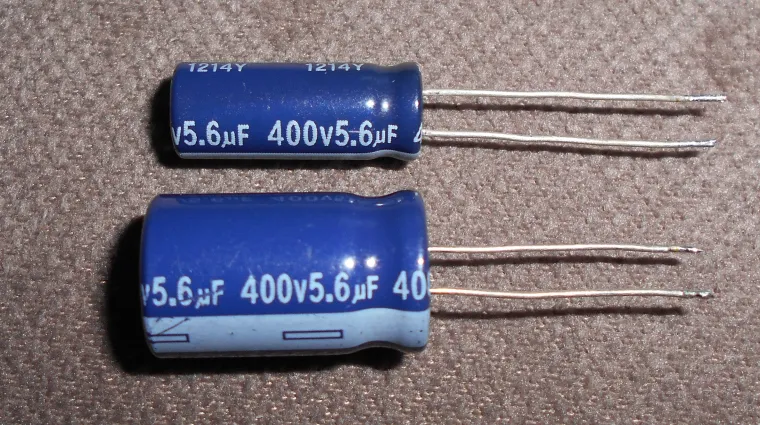

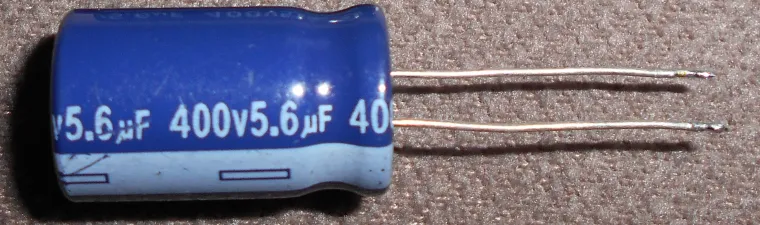

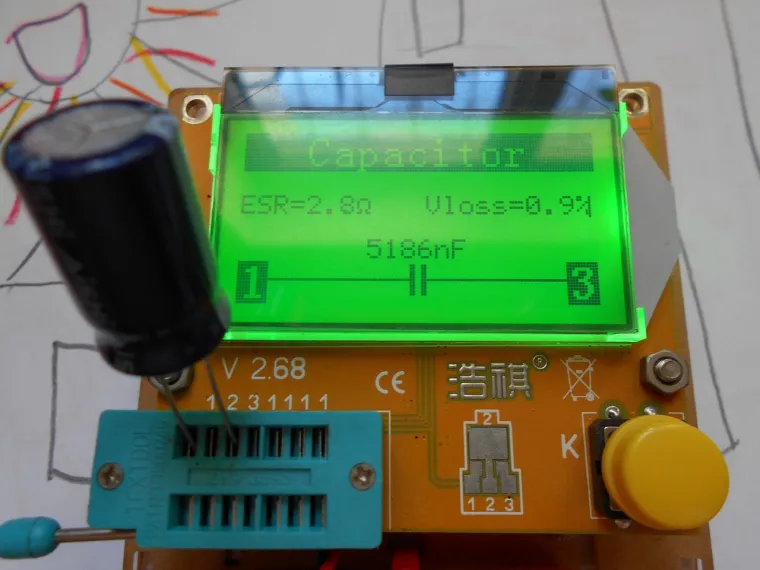

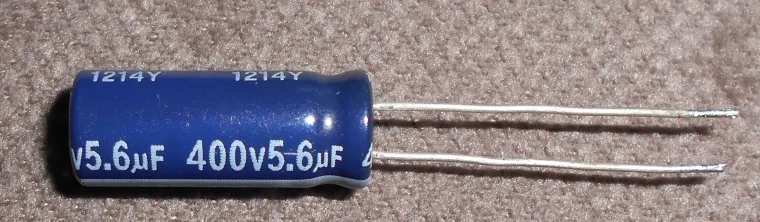

Aishi 400 В 5,6 мкф (остаточная емкость по прибору 5,186 мкф )

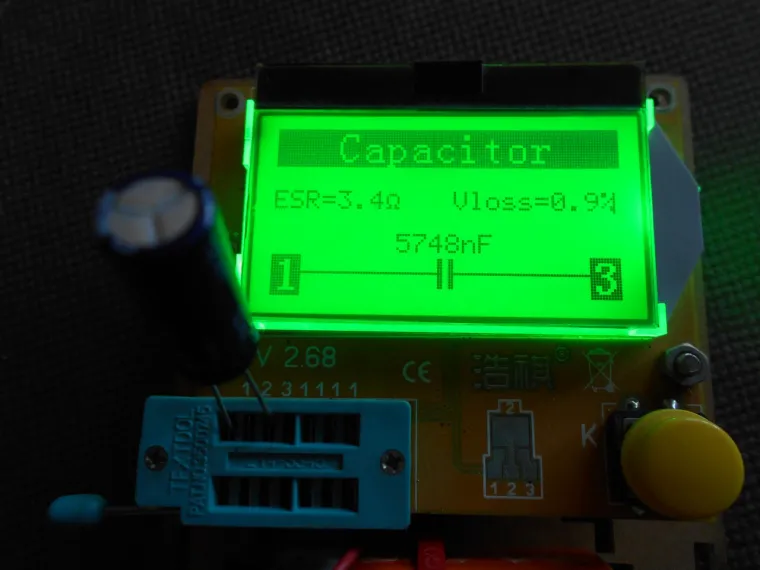

Aishi 400 В 5,6 мкф (остаточная емкость по прибору 5,748 мкф )

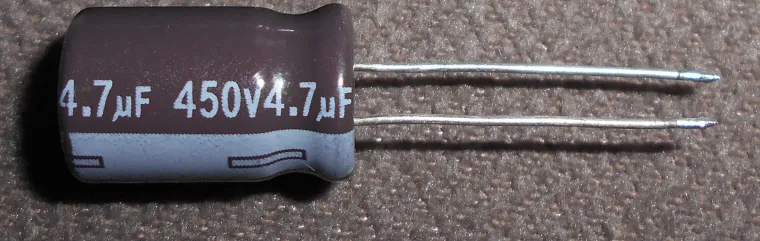

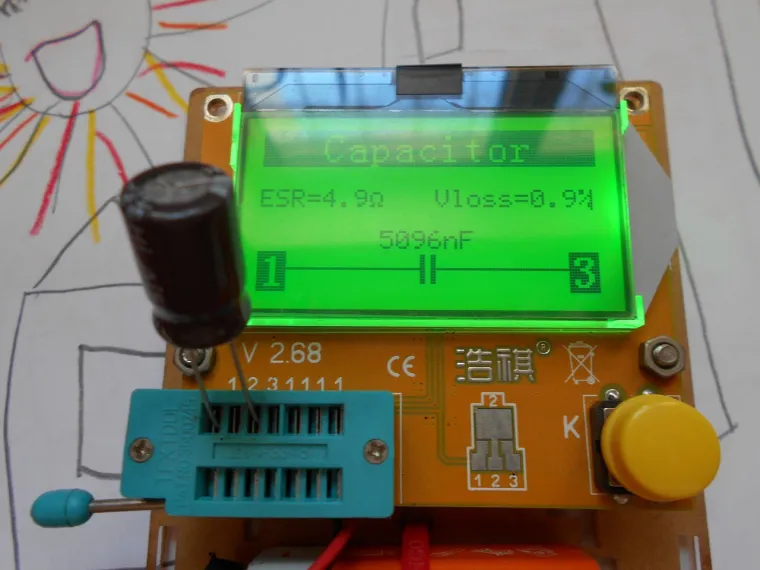

Aishi 450 В 4,7 мкф (остаточная емкость по прибору 5,096 мкф )

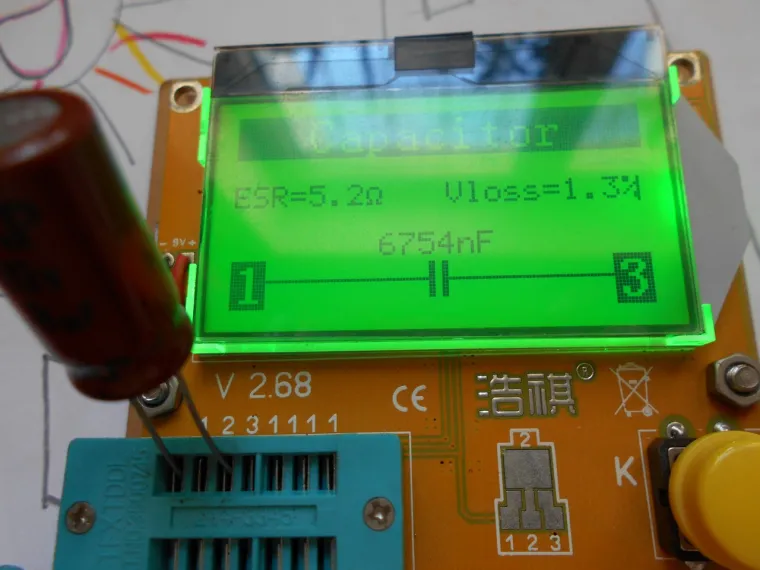

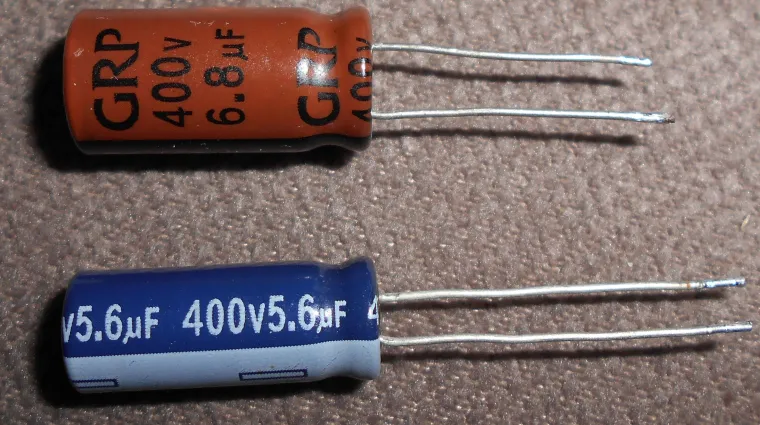

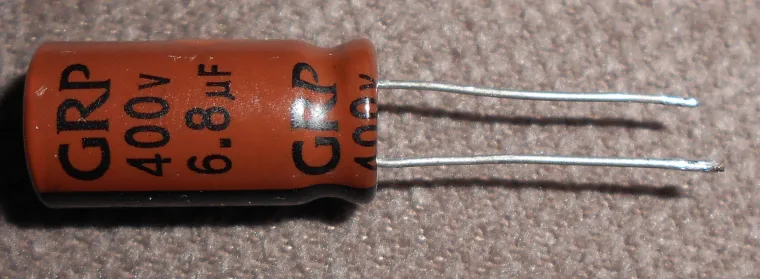

Murata серия GRP 400 В 6,8 мкф (остаточная емкость по прибору 6,754 мкф )

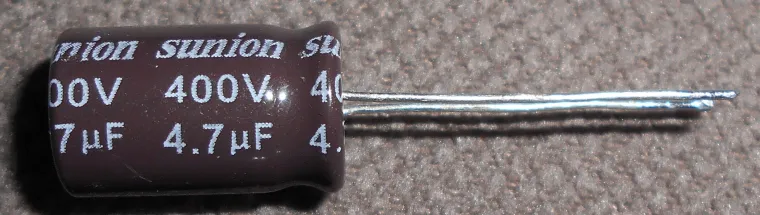

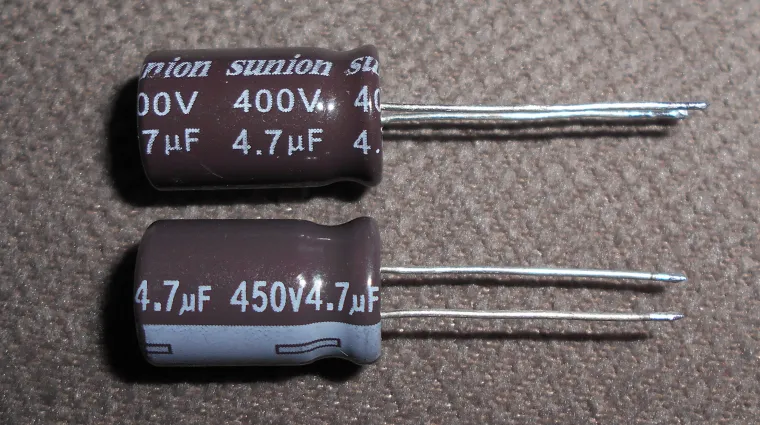

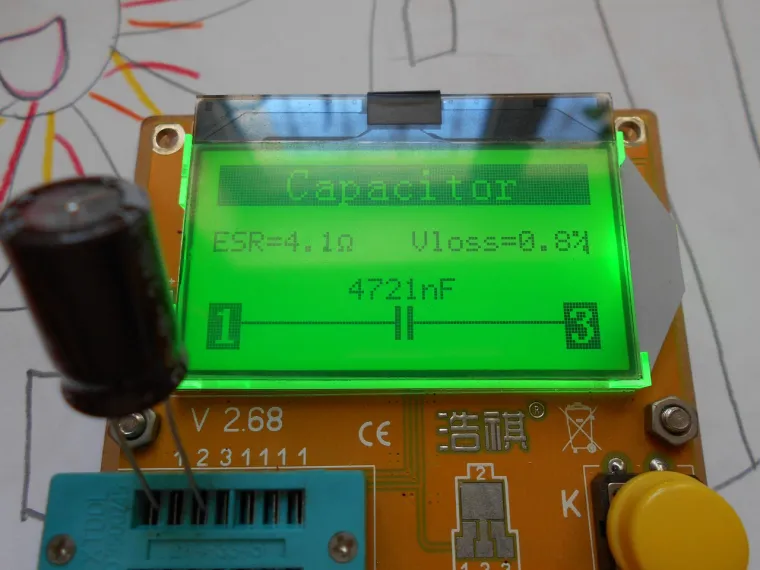

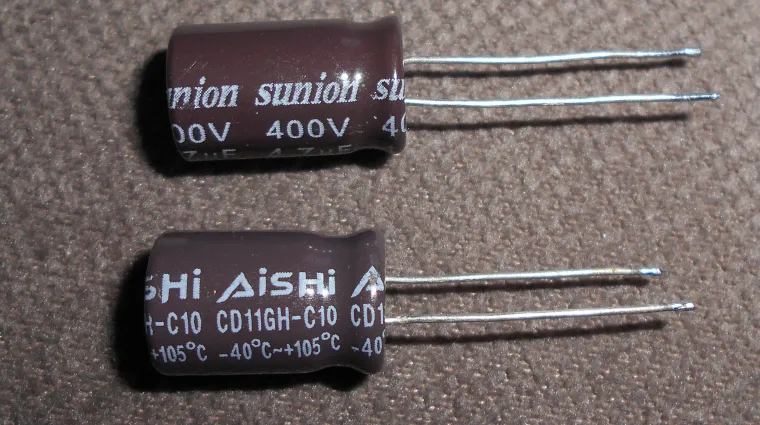

Sunion 400 В 4,7 мкф (остаточная емкость по прибору 4,721 мкф )
Все конденсаторы до 105 град. С И еще сравните размеры и емкости конденсаторов это важно при производстве ламп
Комментарии
11
@Андрей-Туманенко сказал :
Разница в габаритам - гигантская... Видимо, одни очень "древние", а другие более "современные"?
@Схемотехник Все они в приличном состоянии после продолжительной работы в КЛЛ . А там как известно нагрев был не слабым
@Андрей-Туманенко Да. В очень достойном состоянии все они. Значит теперь знаем, что все перечисленные фирмы вполне достойные. Но, по моему, у производителей электролитов есть серьезные отличия друг от друга еще и по объявленному сроку службы и по допустимой минусовой температуре. 50000 часов да и 30 000 часов по моему таких электролитов вовсе нет. А вот 20000 часов на каких то моделях от Aishi по моему есть .

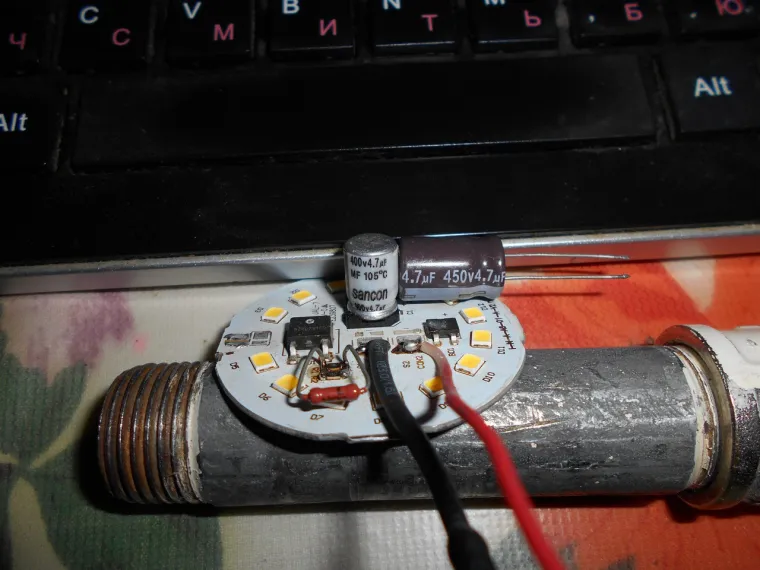

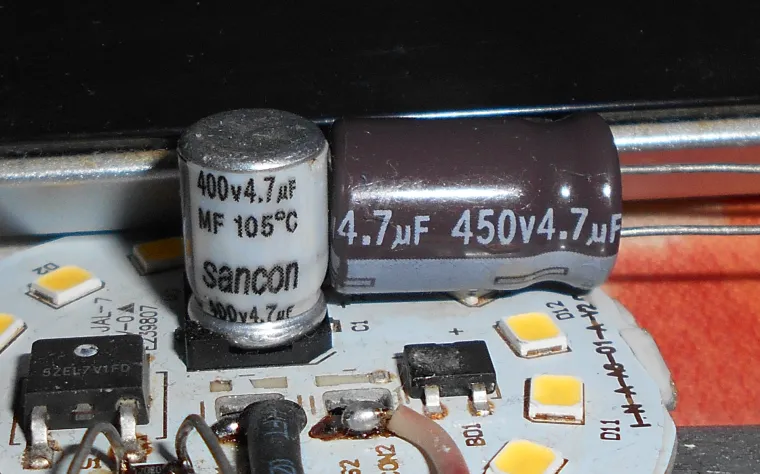

@Схемотехник в лампе ЭРА 8,2 мкф 400 В вообще малипусенький https://domorost.ru/topic/2742/%D0%BB%D0%B0%D0%BC%D0%BF%D0%B0-%D1%8D%D1%80%D0%B0-%D0%B4%D0%BE%D0%BB%D0%B3%D0%BE%D0%B6%D0%B8%D1%82%D0%B5%D0%BB%D1%8C
@Андрей-Туманенко сказал :
Вы его тестером проверяли? на емкость и esr? Я не могу понять, это технология совершенствуется со временем? или же производитель использует более тонкую фольгу и диэлектрик (имею введу "бумагу" между пластинами).

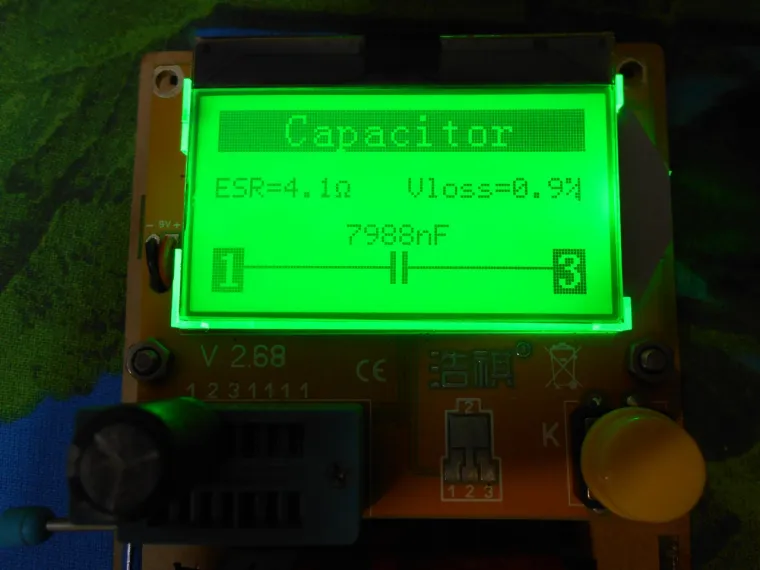

@Схемотехник могу выпаять если интересно и замерить. Он достаточно свежий . А что до технологий , то я же писал уже Китай впереди планеты всей. Кстати хотел по логотипу бренд найти и ничего не нарыл . Меня тут озадачили недавно , сижу изучаю дифавтоматы с чем их едят и для чего все это нужно
@Андрей-Туманенко сказал :

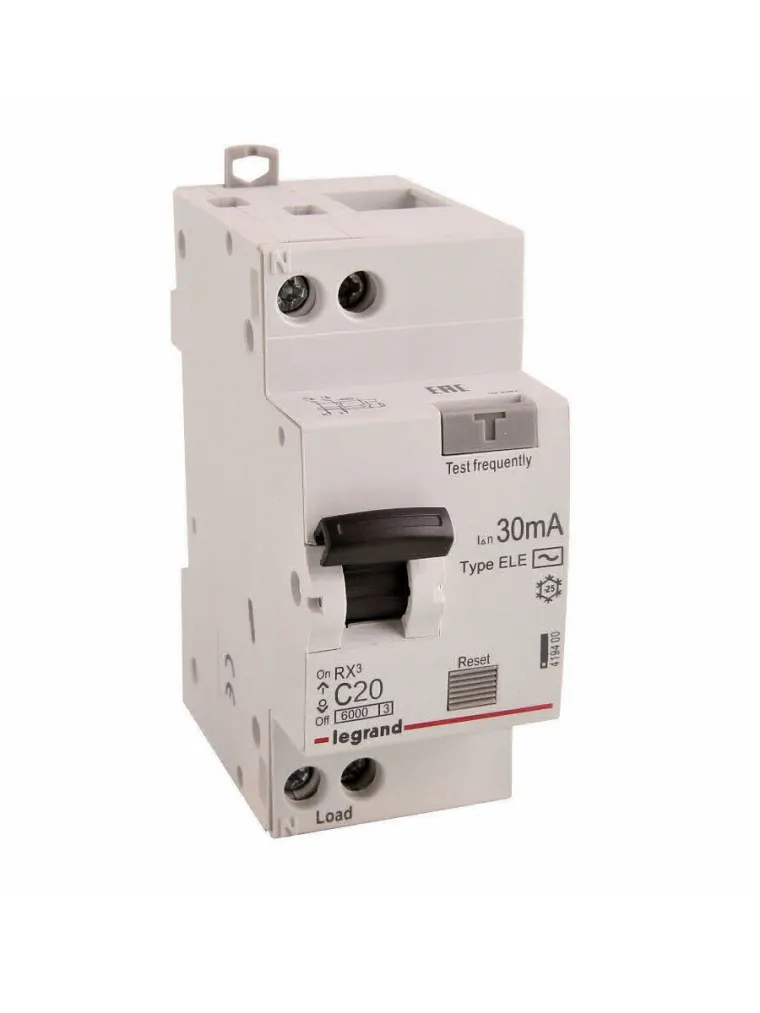

Если не обременительно... было бы интересно. На счет "Китай впереди планеты всей" это шутка? Если фольгу взять более тонкую, то площадь можно увеличить - вот и увеличенная емкость... С дифференциальными автоматами (УЗО) все достаточно просто... Два полюса подключаются к источнику (фаза и ноль). Нагрузка подключается к двум выходным полюсам. Если по выходным проводам течет несимметричный ток с разницей, например, в 30мА - то УЗО отключает нагрузку. Защита от утечки. Очень полезная штука. Но дополнительно с ней нужно ставить автоматический выключатель для защиты от КЗ.
@Схемотехник как то так
или вот еще
@Андрей-Туманенко сказал :
Спасибо!... да... Ну чудес же не бывает? или у них электролит впереди планеты всей или же пластины из тонкой фольги, позволяет увеличить площадь (больше витков)...

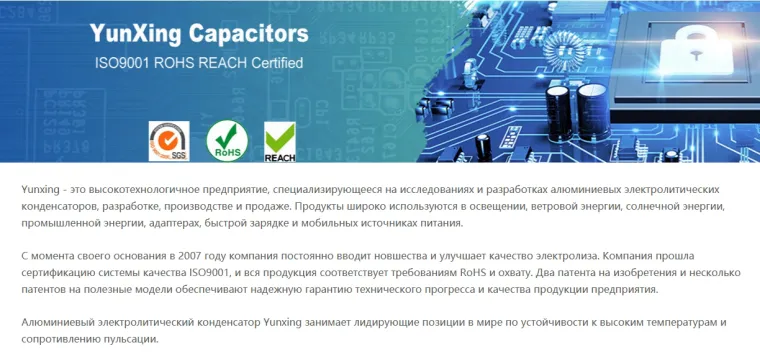

@Схемотехник все эти китайские фабрики описаны как мировые лидеры в производстве конденсаторов в том числе и танталовых. Вот и получается , что впереди планеты всей
https://www.youtube.com/watch?v=LL-CNHeHm40
