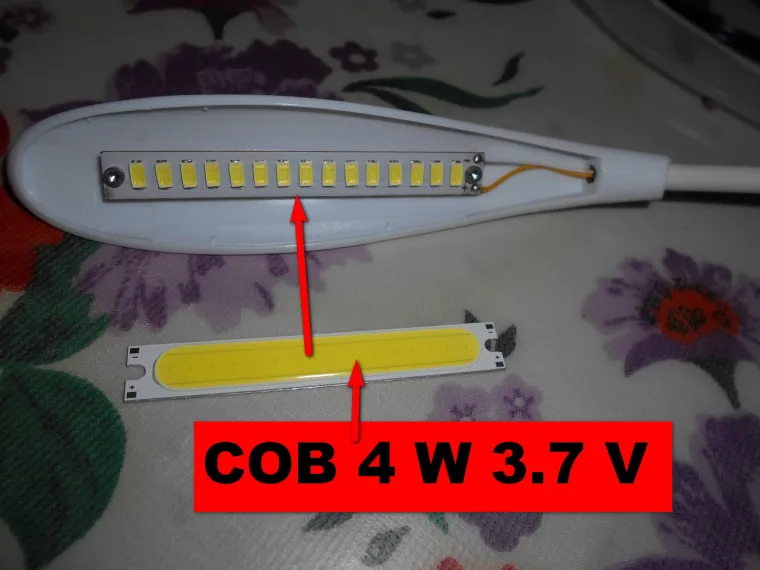

Купил малипусенькую настольную лампу и все бы ничего , но уж очень мало света ... Разбираю и дорабатываю . Меняю плату со светодиодами мощностью 1,2 W на COB модуль мощностью 4 W

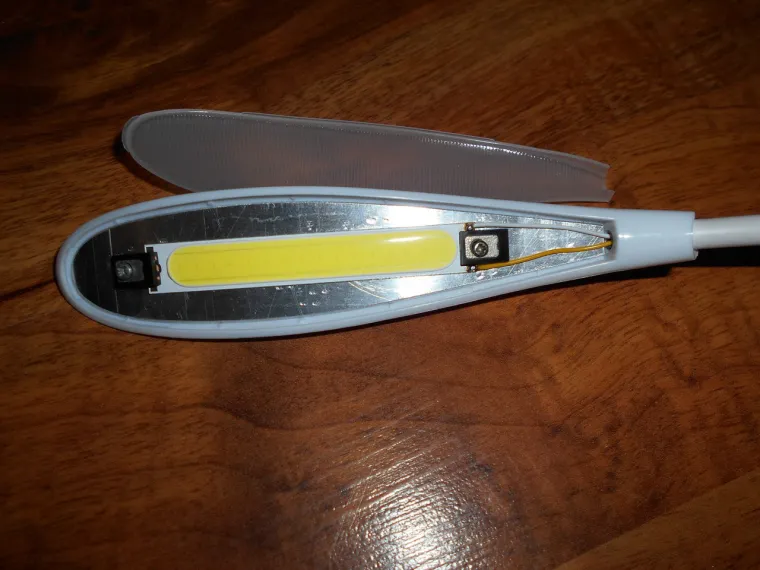

Для этого из листового алюминия вырезаю дополнительный теплоотвод в форме листика

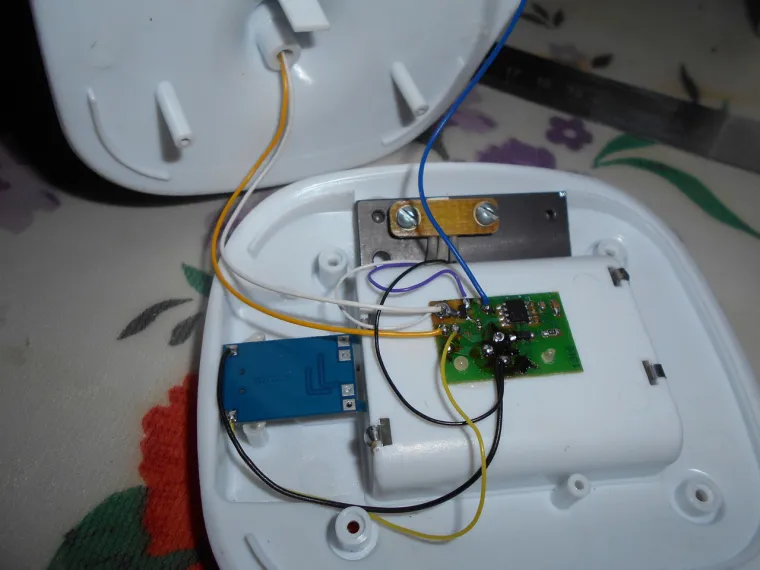

добавляю дополнительный транзистор 13003 и контроллер заряда с портом микро USB

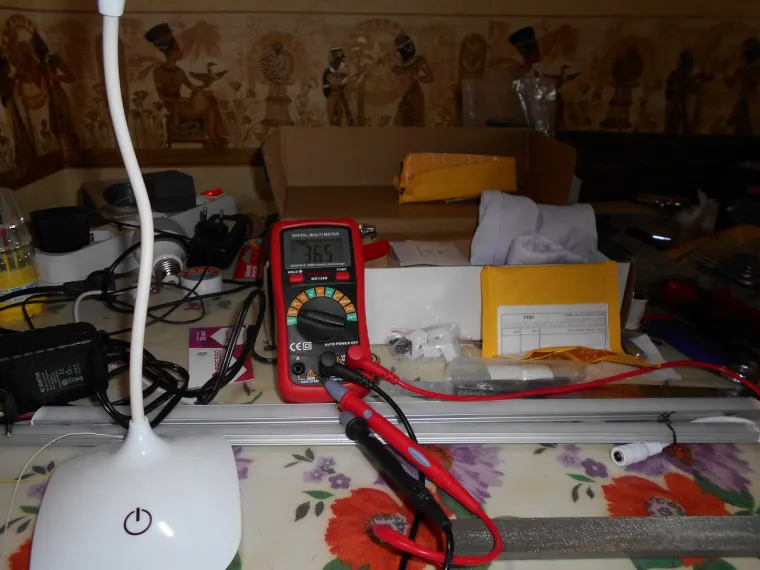

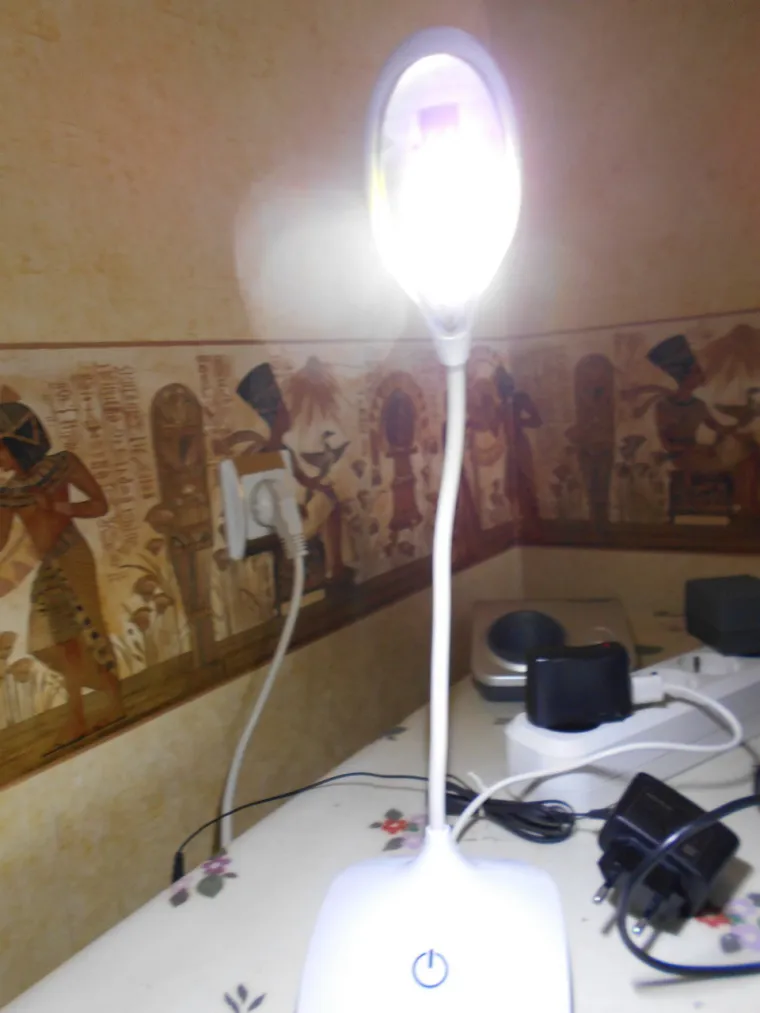

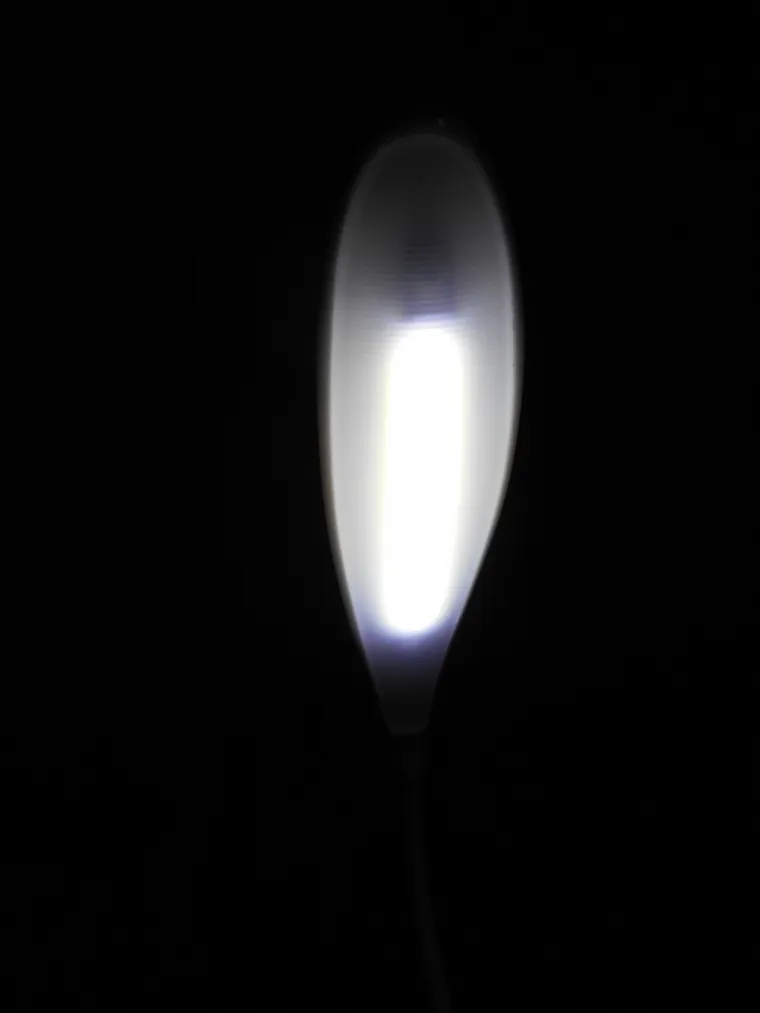

включаем и получаем отличную яркость , которая изменяется от прикосновения к сенсору . Три уровня яркости вполне достаточно
Доморост — независимая платформа, где эксперты тестируют светодиодные лампы и составляют коллективные рейтинги. Вместе мы получаем объективную картину - какая лампа будет служить долго и надежно, а какая может навредить вашему здоровью
Популярные публикации
Всем здравствуйте ! Предлагаю изучить лампу ЭРА 2019 года , в которой что-то искрило .
Всем здравствуйте. Стало интересно какая цена на бирже на драгметаллы? Например
Всем здравствуйте ! Сегодня будем тестировать светодиодный драйвер с коэффициентом мощности 0,9 . Драйвер рассчитан на нагрузку 40 Вт . Ой, размечтался . У меня нет такого драйвера , но он должен...
Всем здравствуйте. У кого есть опыт работы с такими модулями ?
При входном напряжении 110 Вольт потребляемая матрицей мощность уменьшилась до 26,8 Вт . Драйвер не справляется и мы должны увидеть пульсации светового потока.
Всем здравствуйте. Сегодня прожектор LEDVANCE, с заявленной мощностью 30 Вт.
Всем здравствуйте . Сегодня прожектор Teksan 10W с неисправной светодиодной матрицей. Предлагаю протестировать в корпусе прожектора другой COB модуль . Для этого придется пересверливать отверстия...
Всем здравствуйте . Сегодня попробуем исправить дефекты в работе светодиодного дисплея . Исходные данные вот такие .
Всем здравствуйте . Помогите расшифровать рецепт .
А вот просто интересно, сильно ли стала дороже лампа после ваших изменений и какую цену имеют аналоги (из коробки)

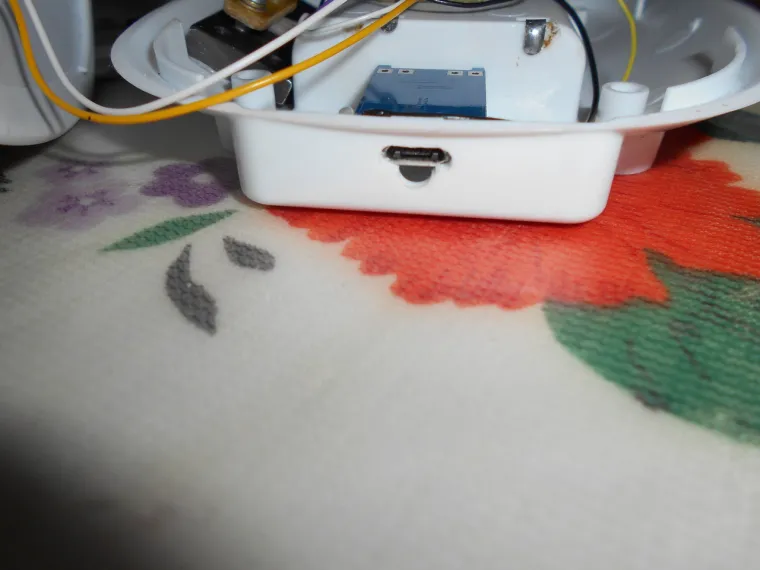

На Aliexpress лампа рекламировалась со встроенным COB модулем и стоила $5,77, но смутил тусклый свет и пришлось ее разбирать . Внутри стояли обычные SMD светодиоды небольшой мощности и яркости . Я открыл спор на возврат $1,39 по тем основаниям, что товар не такой как рекламируется . Мне вернули эти деньги и на них я заказал COB модуль за $1,39. Вмонтировал его и переделал входное гнездо на микро USB . Теперь можно подключать любым подходящим шнуром для зарядки смартфона к любому зарядному устройству мощностью 5 W . Что то готовое стоит от $12 на Ali ... Как то так
@Андрей-Туманенко сказал :
Только сейчас заметил данную тему... Бросилось в глаза крепление модуля - в качестве шайбочек применяются транзисторы в корпусе ТО-126... Жалко их... А может они "битые" или "устаревшие". И как ваш светильник? к каком состоянии? тема двух годичной давности...
@Схемотехник рассохся термоклей и отвалился внутри контроллер заряда . Руки не доходят ее починить
@Андрей-Туманенко сказал :
Это клей из пистолета который? 160 градусов? неужели он может развалиться?
@Схемотехник еще как отваливается. Возможно все зависит именно от состава клея
