Nippon Chemi-Con или Rubycon

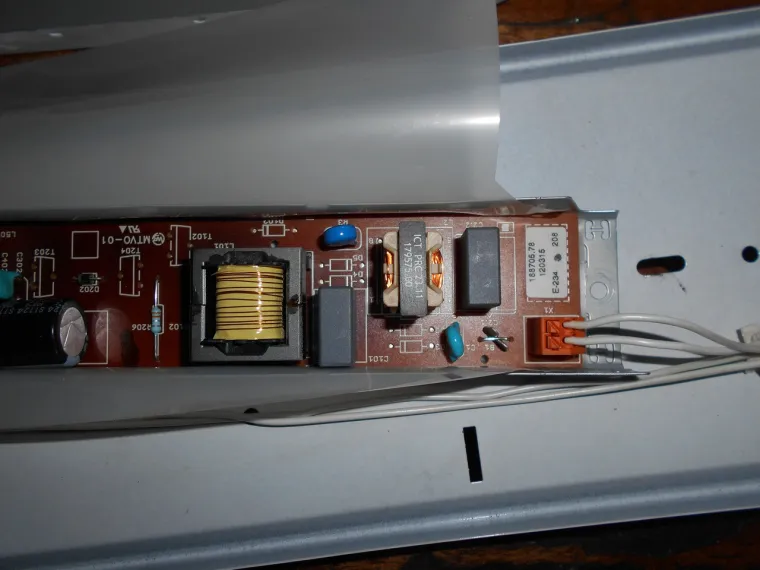

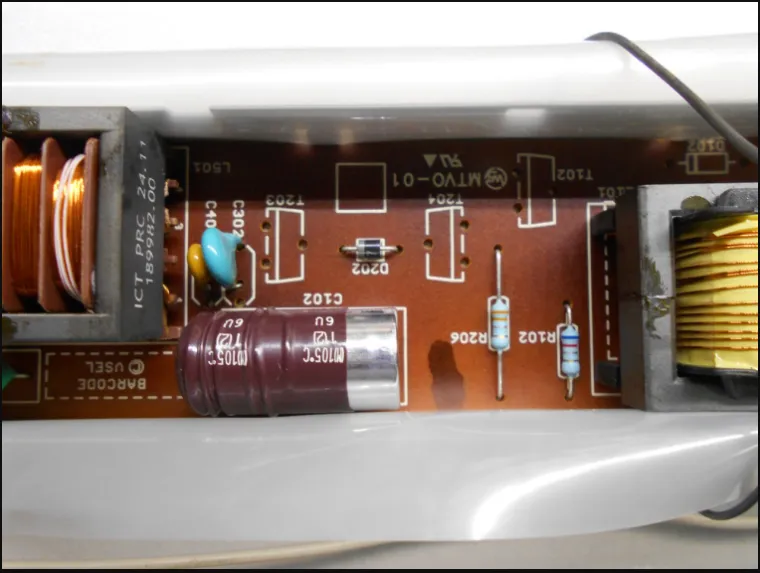

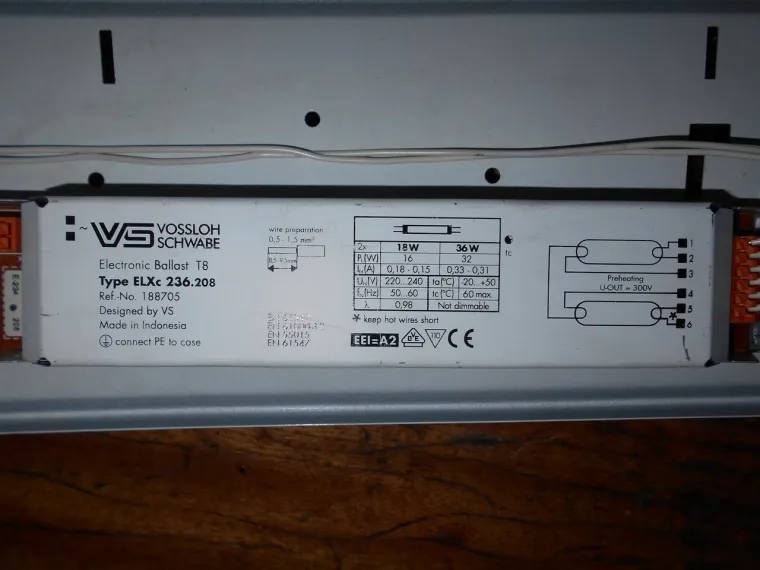

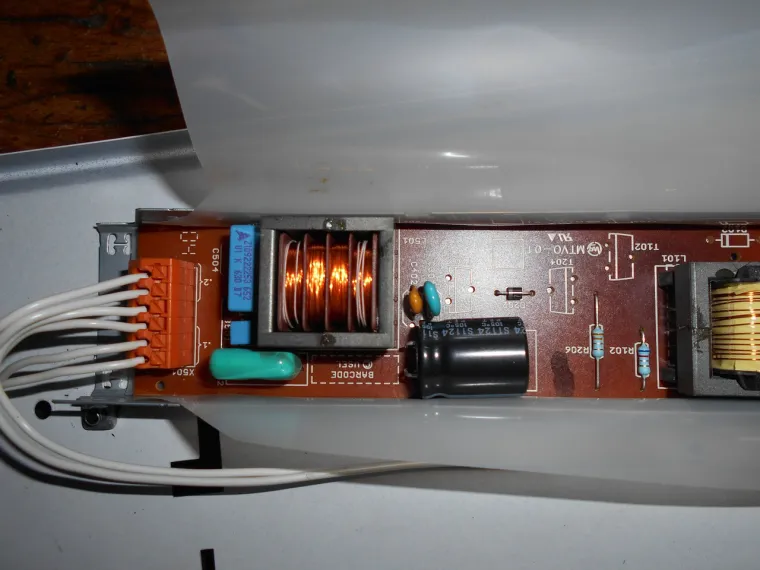

Начало здесь: https://domorost.ru/topic/4230/%D1%81%D0%B2%D0%B5%D1%82%D0%B8%D0%BB%D1%8C%D0%BD%D0%B8%D0%BA-%D0%BD%D0%BE%D1%80%D0%B4-2012-%D0%B3%D0%BE%D0%B4%D0%B0 И так проверю состояние электролитического конденсатора Nippon Chemi-Con 22µF*450v серия KXG 105 °C в ЭПРА Vossloh Schwabe

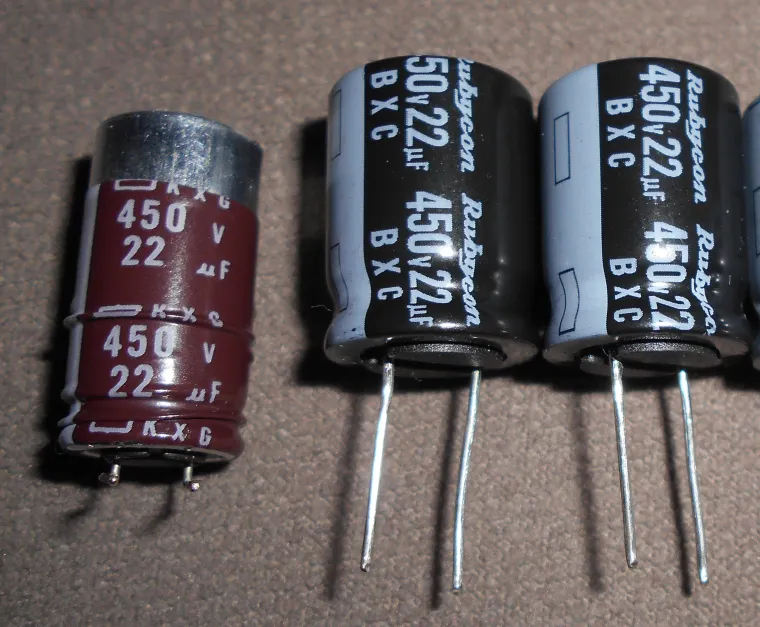

Заменю на Rubycon 22µF*450v серия BXC 105 °C . Его состояние по ESR и Vloss получше

Как думаете нужна была замена ?

Комментарии16
почти 2 года назад

@Андрей-Туманенко сказал :

Как думаете нужна была замена ?

Мне кажется, что в данном случае, замена будет лишней... По судите сами... Рубикон обладает бОльшими габаритами... А характеристики по прибору достаточно близкие... При том, не ясно, а выдержит ли Рубикон условий, в которых работал Чеми-кон... Вообщем в данном случае, замена является не очевидной... Замена будет целесообразной, если характеристики устанавливаемого конденсатора будут, очевидно более лучшими...

1
почти 2 года назад

@Схемотехник сказал :

При том, не ясно, а выдержит ли Рубикон условий, в которых работал Чеми-кон...

Почему недоверие Rubycon? Он тоже 105 °C https://www.rubycon.co.jp/wp-content/uploads/catalog-aluminum/BXC.pdf

1
почти 2 года назад

@Андрей-Туманенко сказал :

Почему недоверие Rubycon? Он тоже 105 °C

Почему недоверие? Просто сомнение. Согласно даташиту - все хорошо... Но ведь в другой теме вы выразили сомнение в подлинности транзисторов. Поэтому рассуждение о целесообразности вполне имеет место... Ведь текущий конденсатор успешно работает в существующих условиях... А какое качество и подлинность у альтернативного конденсатора - не известно... Поэтому, предсказать как он будет работать не представляется возможным... В любом случае, характеристики близкие и замена одного на другой не является очевидной...

0
почти 2 года назад

@Схемотехник как говорит мой сменщик "Не тронь исправный механизм"! Но я все же попробую погонять в ЭПРА Rubycon

1
почти 2 года назад

@Андрей-Туманенко сказал :

как говорит мой сменщик "Не тронь исправный механизм"!

Да, можно перефразировать - "НЕ НАВРЕДИ!"

@Андрей-Туманенко сказал :

Но я все же попробую погонять в ЭПРА Rubycon

Попробуйте, но то что с родного слезла изоляция, это говорит об избыточной температуре эксплуатации и он при этом не вспух и не потерял емкость, и утечки у него особой нету... А вот с новым, да, нужно смотреть как он будет работать...

1
почти 2 года назад

@Схемотехник ну например PHILIPS тоже применили 10uFx450V Rubycon 105C https://domorost.ru/topic/4242/%D0%B8%D1%81%D1%82%D0%BE%D1%80%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B9-%D0%BE%D0%B1%D0%B7%D0%BE%D1%80-%D1%8D%D0%BF%D1%80%D0%B0-philips-ei-136-tld-220-240

1
почти 2 года назад

@Андрей-Туманенко сказал :

ну например PHILIPS тоже применили 10uFx450V Rubycon 105C

В том ЭПРА от Филипса, как я понимаю, температуры много ниже...

1
почти 2 года назад

@Схемотехник сказал :

Попробуйте, но то что с родного слезла изоляция, это говорит об избыточной температуре эксплуатации и он при этом не вспух и не потерял емкость, и утечки у него особой нету... А вот с новым, да, нужно смотреть как он будет работать...

если верить таблице то значение ESR для конденсатора 22uFx450V всего 1,5 Ω

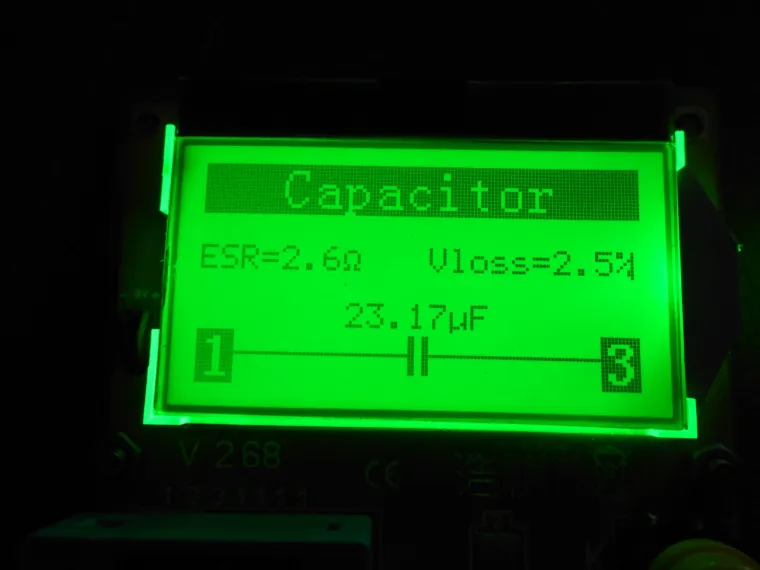

Nippon Chemi-Con 22µF*450v серия KXG 105 °C б/у

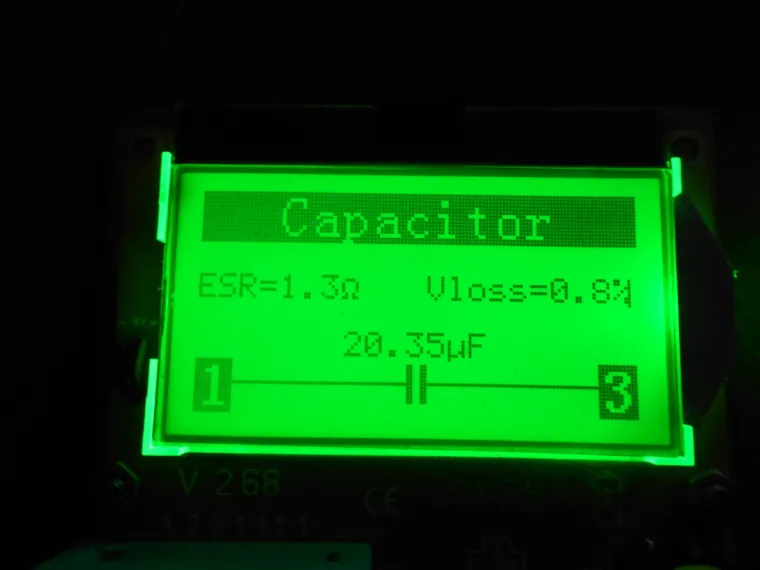

Rubycon 22µF*450v серия BXC 105 °C новый

1
почти 2 года назад

@Андрей-Туманенко сказал :

если верить таблице то значение ESR для конденсатора 22uFx450V всего 1,5 Ω

Есть два или три нюанса...

  1. По какому алгоритму рассчитаны значения ЕСР, указанные в таблице - неизвестно. Существуют разные производители, а также разные серии конденсаторов. Какие-то рассчитаны на жесткие условия эксплуатации, а какие-то нет.

  2. К каким проблемам приводит повышенный ЕСР, тоже известно. Увеличение пульсаций напряжения, а также увеличение нагрева, это при условии, что конденсатор заряжается и разряжается импульсными токами...

  3. Таблица приведена для проверки "НОВЫХ" электролитов...

В любом случае, с учетом имеющихся данных, замена "чеми-кон" на "рубикон" - по-прежнему не очевидна... У "чеми-кон" характеристики емкости находятся в норме. Корпус не поврежден. Утечка тока, вроде бы в допуске. Значение ЕСР выше, чем в таблице и выше, чем у "рубикон". Однако, сравнить параметры существующего "чеми-кон" с новым аналогичным конденсатором - нет возможности.

Мне видится, что нужно оценить нагрев "чеми-кон" в составе устройства. И если нагрев значительный, то попробовать заменить на "рубикон".

1
почти 2 года назад

@Схемотехник сказал :

В любом случае, с учетом имеющихся данных, замена "чеми-кон" на "рубикон" - по-прежнему не очевидна... У "чеми-кон" характеристики емкости находятся в норме. Корпус не поврежден. Утечка тока, вроде бы в допуске. Значение ЕСР выше, чем в таблице и выше, чем у "рубикон". Однако, сравнить параметры существующего "чеми-кон" с новым аналогичным конденсатором - нет возможности. Мне видится, что нужно оценить нагрев "чеми-кон" в составе устройства. И если нагрев значительный, то попробовать заменить на "рубикон".

"чеми-кон" никуда не делся , он лежит себе спокойненько в коробочке. А "рубикон" уже "хренячит" в ЭПРА . Через время разберу ЭПРА и погляжу как он себя чувствует

1
почти 2 года назад

@Андрей-Туманенко сказал :

"чеми-кон" никуда не делся , он лежит себе спокойненько в коробочке. А "рубикон" уже "хренячит" в ЭПРА . Через время разберу ЭПРА и погляжу как он себя чувствует

Будем ждать обратной связи!

1
почти 2 года назад

@Схемотехник сказал :

Будем ждать обратной связи! Проверил Рубикон

1
почти 2 года назад

@Андрей-Туманенко сказал :

Проверил Рубикон

И как он себя проявил?

1
почти 2 года назад

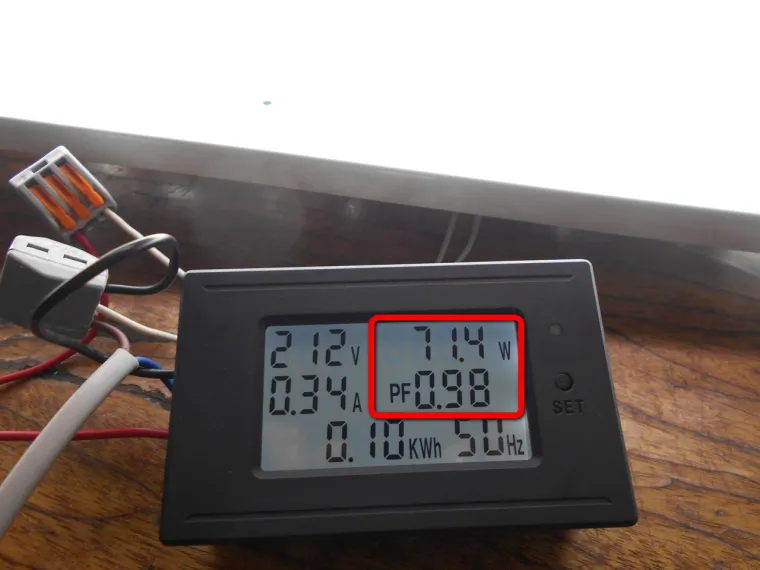

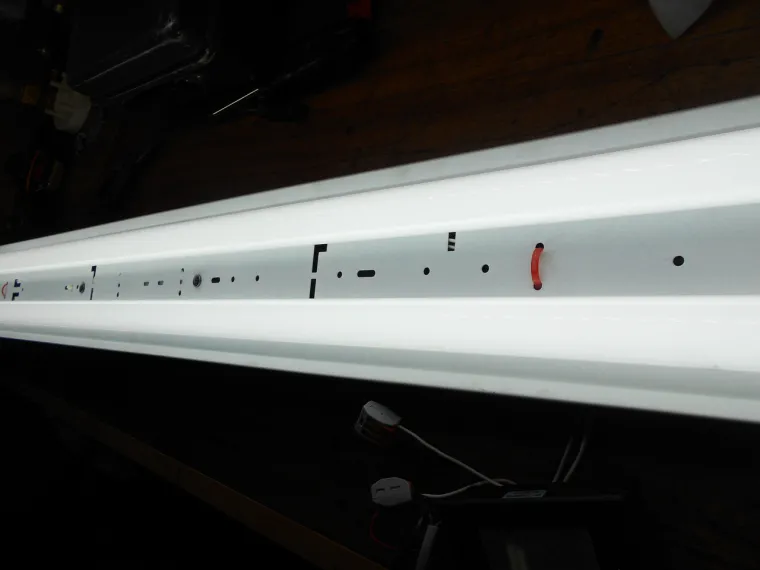

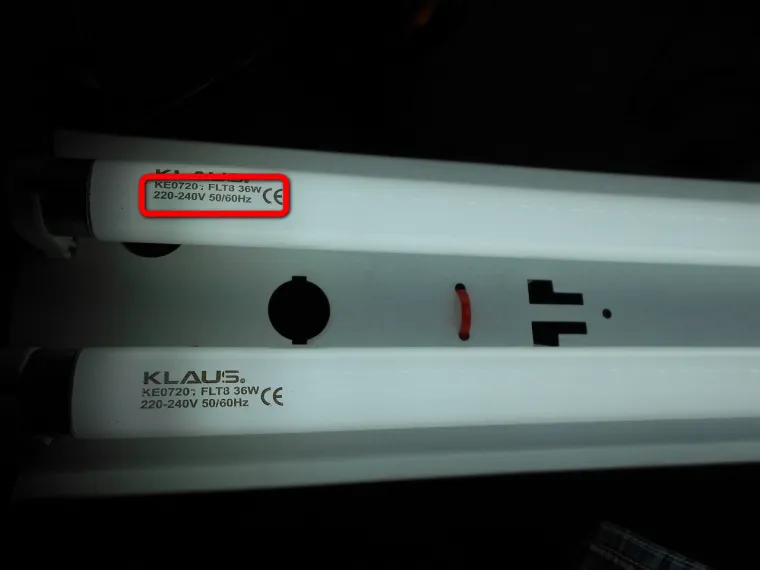

времени прошло очень мало , пока все в норме. Интересно было посмотреть коэффициент мощности ЭПРА и общее потребление двух ламп 36 Вт . С прогревом ламп общее потребление 69 Вт

1
почти 2 года назад

@Андрей-Туманенко сказал :

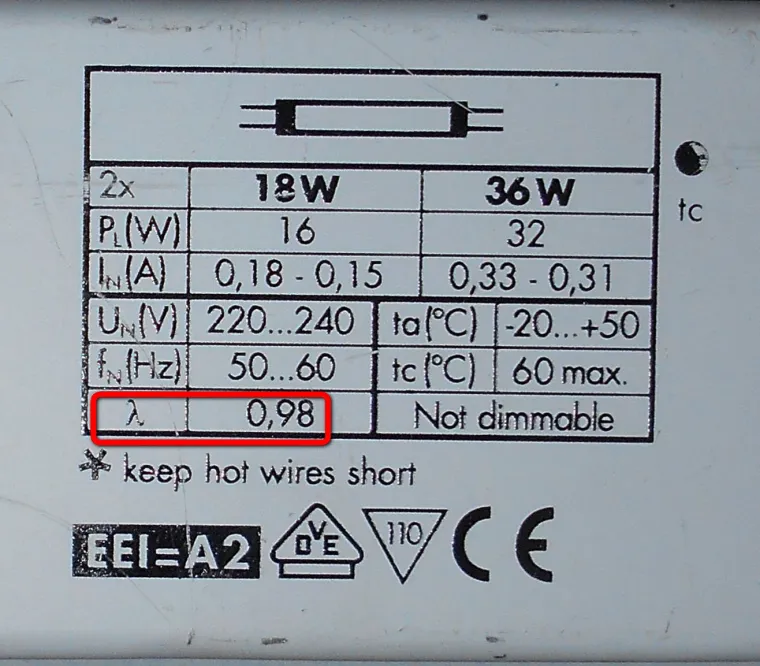

Интересно было посмотреть коэффициент мощности ЭПРА и общее потребление двух ламп 36 Вт .

Показанию прибора и надписи на коробке совпадают?

1
почти 2 года назад

@Схемотехник сказал :

Показанию прибора и надписи на коробке совпадают?

совпали

1
