В новой версии что - либо добавить уже сложнее

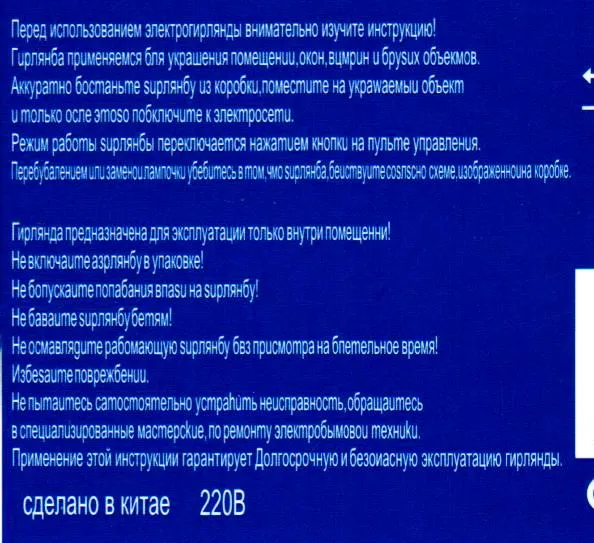

Внимательно изучаем инструкцию

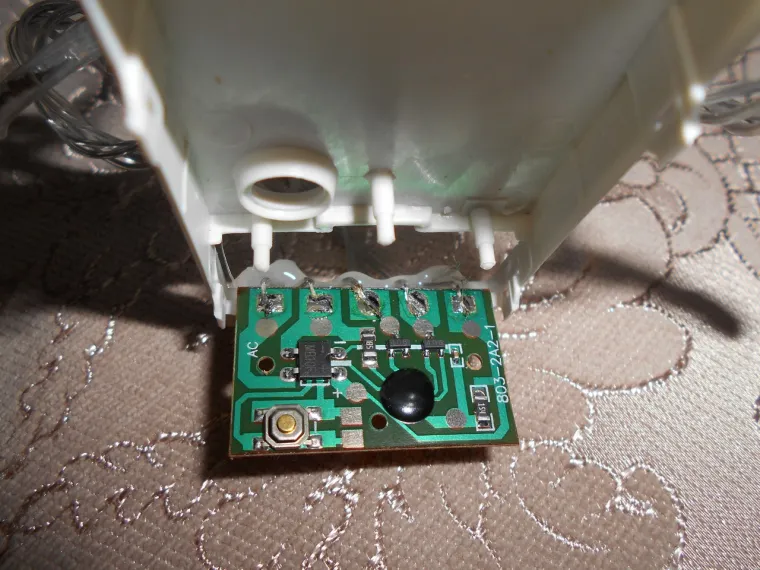

И разбираем

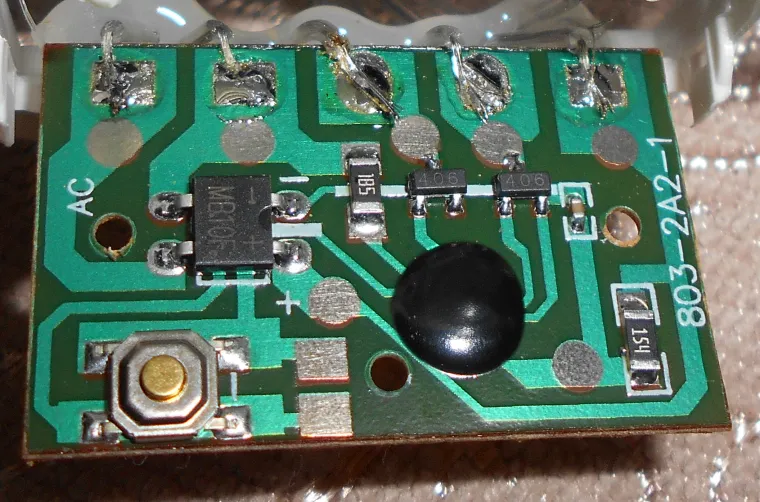

Все на одной плате исключительно в SMD исполнении.
Сюда напаять элементы защиты намного сложнее. Интересно как будет выглядеть следующая версия контроллера ?
Доморост — независимая платформа, где эксперты тестируют светодиодные лампы и составляют коллективные рейтинги. Вместе мы получаем объективную картину - какая лампа будет служить долго и надежно, а какая может навредить вашему здоровью
Популярные публикации
Всем здравствуйте. Сегодня прожектор LEDVANCE, с заявленной мощностью 30 Вт.
Всем здравствуйте . Сегодня прожектор Teksan 10W с неисправной светодиодной матрицей. Предлагаю протестировать в корпусе прожектора другой COB модуль . Для этого придется пересверливать отверстия...
Всем здравствуйте . Сегодня попробуем исправить дефекты в работе светодиодного дисплея . Исходные данные вот такие .
Всем здравствуйте . Помогите расшифровать рецепт .
Всем здравствуйте. Сегодня фен Vitek F-9500 с заявленной мощностью 5 кВт.
Всем здравствуйте ! Что же мы ждем от светодиодных ламп сегмента "премиум" ? Ну наверно не только высокую цену , но и безупречное качество. В качестве примера изучим отзывы о лампе Navigator...
Всем здравствуйте ! Перед нами лампа Kodak в корпусе А60 , с заявленной мощностью 15 Вт . Как известно в таком корпусе мало кто умеет делать надежные лампы 15 Вт .
Всем здравствуйте ! Светотехника не стоит на месте и стало интересно что же предлагают в других странах. Попался такой вот обзор и что удивило большинство предлагаемых ламп уже с CRI 90+ и 190...
Всем здравствуйте ! Сегодня предлагаю оценить капитальный ремонт компрессоров Danfoss .
@Андрей-Туманенко сказал :
Да, технический прогресс - налицо... Разработчик-производитель полностью перешел на поверхностных монтаж... Думаю, что здесь достигнут предел в сокращении габаритов... Микроконтроллер в виде капли... рассыпные элементы и даже тиристоры - все в SMD исполнении.
Думаю, в следующей версии, могут применить микро-выпрямитель или микро-кнопку... Ведь тиристоры же умудрились засунуть в такой маленький корпус...
Любопытно! Такой контроллер мне кажется не смог бы быть реализован с лампами накаливания, слишком уж слабые тиристоры. Я вообще если честно, против SMD исполнения плат в виду их более низкой надежности и ремонтопригодности. Ждем следующую версию, когда вместо всех элементов будет одна большой многоногая микросхема и кнопка...даже диодный мост можно в микросхему засунуть.
@ALEXLED сказал :
Все-таки переход на SMD монтаж не основная проблема... Главная проблема, как мы все видим, что в SMD версии, одна и так же... А проблема в ОТСУТСТВИИ необходимых электронных компонентов, обеспечивающих нормальную работу и ЗАЩИТУ электрических цепей...
Они же и в СМД версии "пропустили" резисторы по управлению тиристоров...
@Схемотехник это да, но эта проблема всегда присутствует в ширпотребе и SMD монтаж её усугубляет только. Ну хоть качество самой платы стало чуть выше.
@Схемотехник сказал :

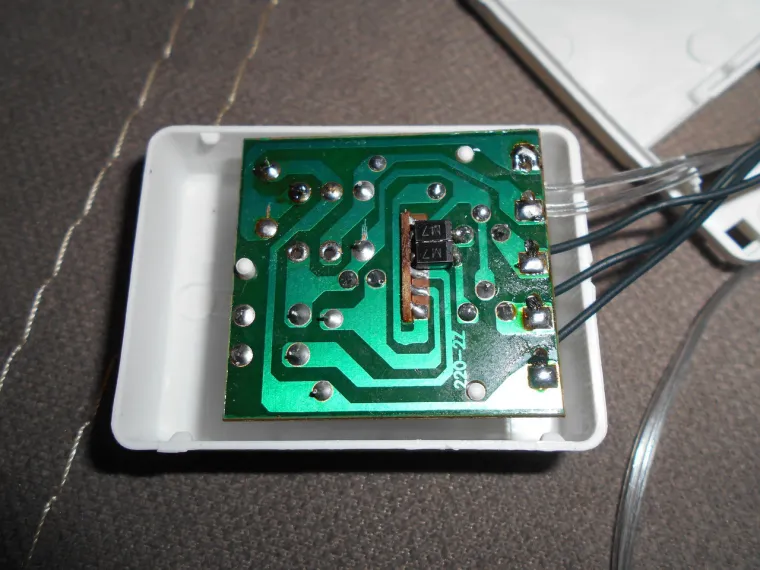

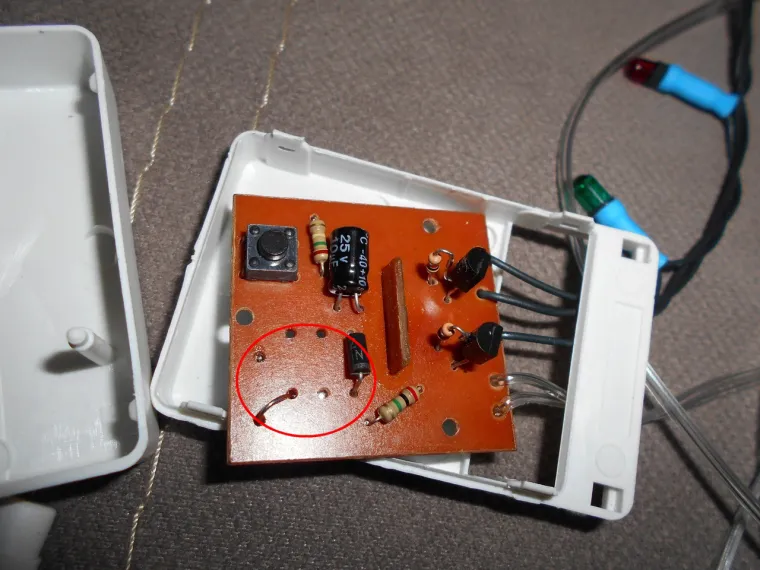

я еще одну проблему нашел. В гирлянде на лампах накаливания "вылетел" тиристор и утащил за собой контроллер . На плате стоит всего один диод , а это значит гирлянда изначально на 110 Вольт . В новом исполнении платы мост в одном корпусе . На старой плате я выпаял три диода и готово ! Теперь этот контроллер адаптирован для ламп накаливания. Хотя можно отпаять мост и припаять М7
@Андрей-Туманенко сказал :
Подождите! То есть сломался контроллер, который вам был доработан? да? как это так?!
родной же вышел из строя , который без защит. А как этот еще не знаю, пока все работает
@Андрей-Туманенко сказал :
А все понял... Ну да. Интересно как доработанный контроллер покажет себя!
