Обзор-ремонт #2: спасаем крутую гирлянду из нулевых!
Всем привет, продолжаем тему старой светотехники, и у нас опять сегодня на обзоре гирлянда, но не просто на обзоре...на обзоре-ремонте:) Эту гирлянду мне отдали бесплатно вместе с той гирляндой, что была в обзоре-ремонте #1, подробней ознакомиться с ним Вы можете нажав на этот текст... И вот, приступим:

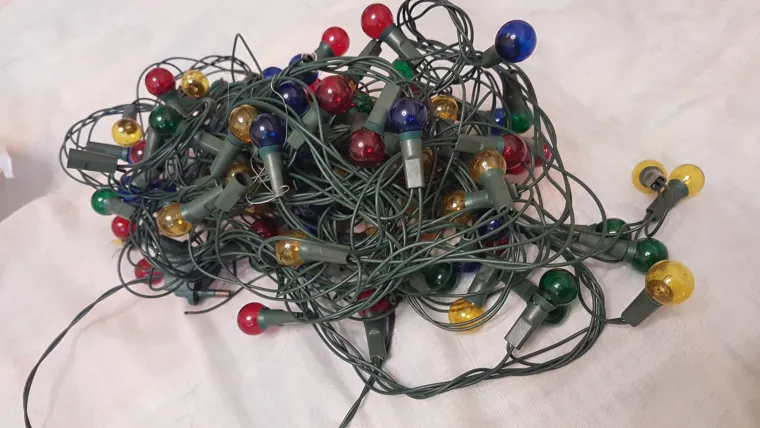

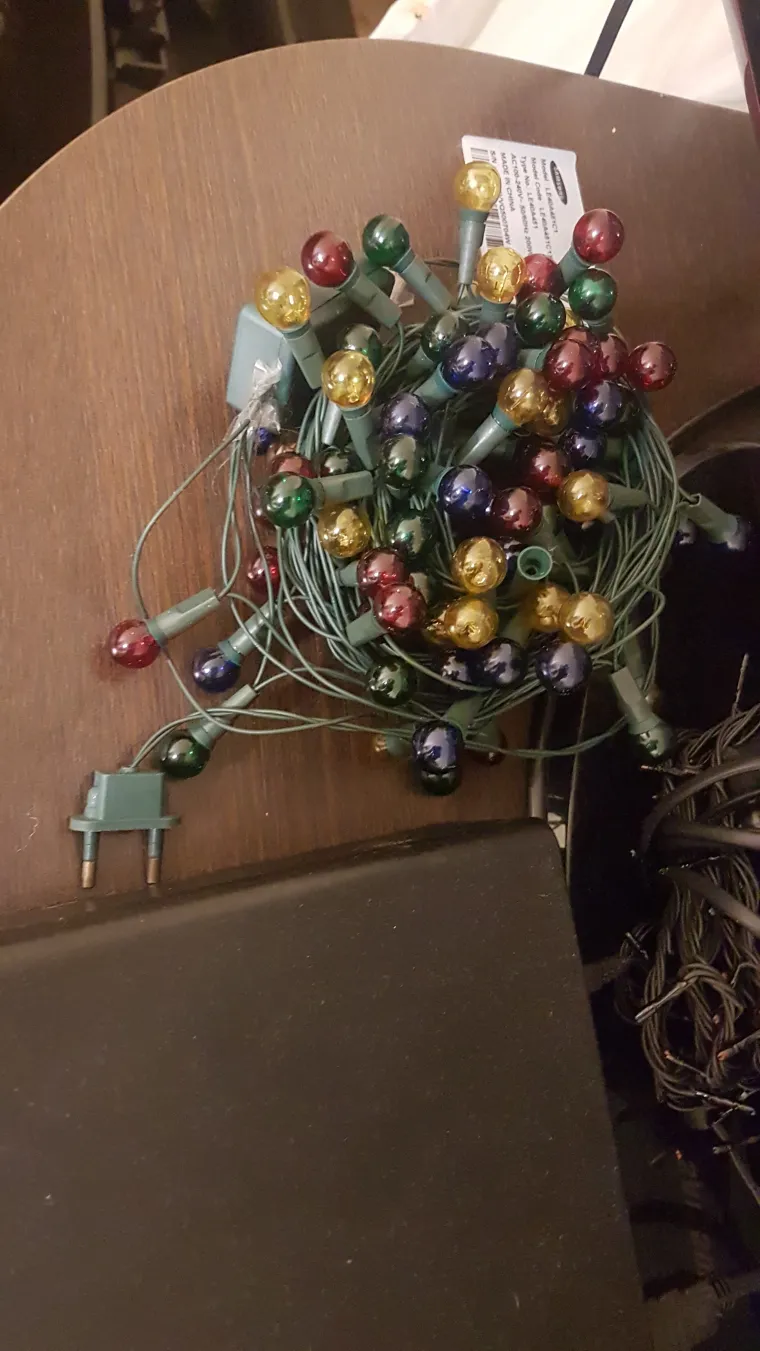

Я как увидел эту гирлянду, сразу просто влюбился в неё и понял, что я просто обязан отремонтировать её, чего бы мне это не стоило.... какие красивые лампочки.... в этой гирлянде 100 лампочек накаливания, 4 цвета-цепи по 25 штук одного цвета. Имеется контроллер на 4 для того, чтобы гирлянда мигала-сверкала. Состояние гирлянды у нас сейчас близко к ужасному, почти все провода от контроллера оторваны, две лампочки разбиты и еще двух лампочек нет совсем... (Пока что, 28 декабря, во время ремонта у меня не было той пожароопасной гирлянды, с которой можно взять лампочки, потому изначально отсутствие лампочек тоже было небольшой проблемой) Подойти к ремонту видимо надо со стороны контроллера:

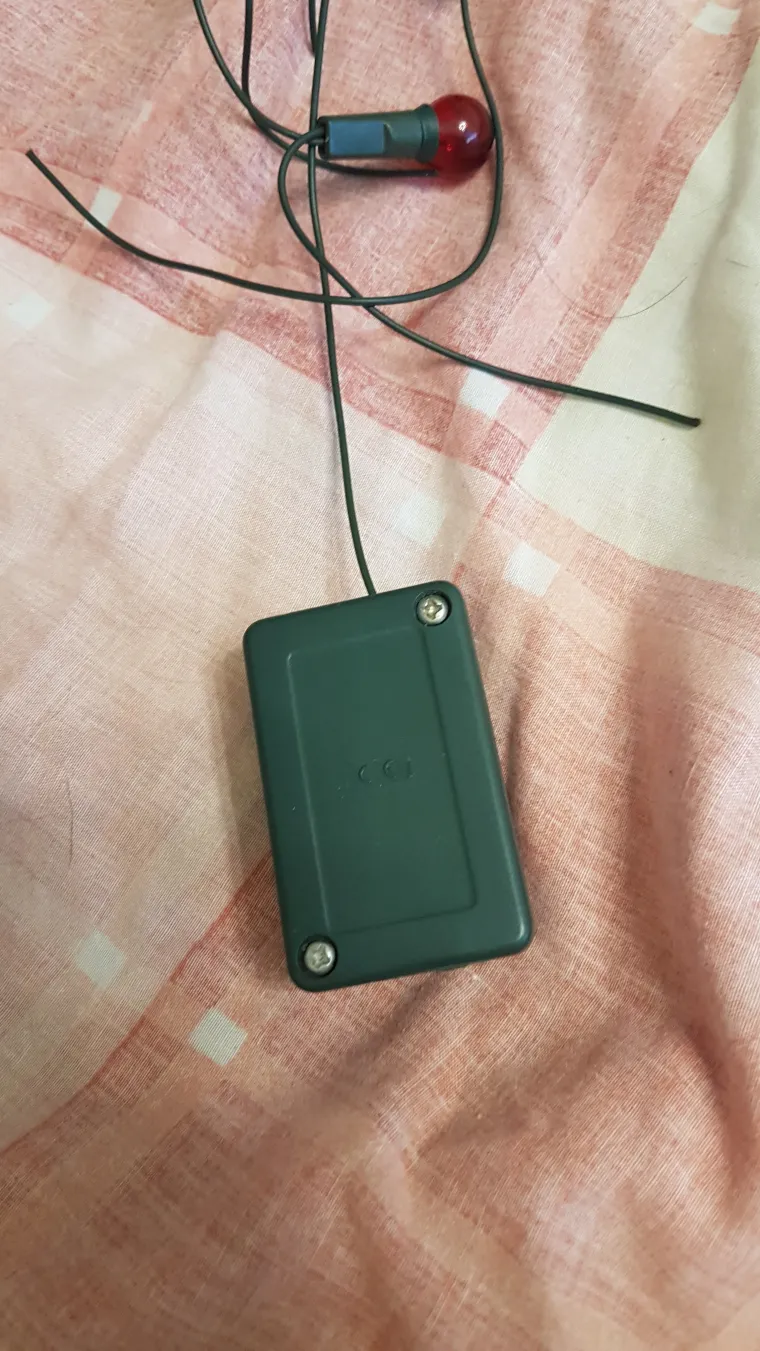

И так, контроллер:
Оторваны все провода кроме одного, полная разруха...как мы можем заметить, у этой гирлянды как и у прошлой из обзора-ремонта также 8 режимов, 8 таких же режимов, но сам корпус контроллера сделан намного качественеее. Даже заводские винтики на месте:
Ну что ж, ~~не буду тянуть кота...или собаку за хвост и~~ приступим к разборке контроллера. Мое предположение - там будет такая же плата, как и в первой гирлянде... И:

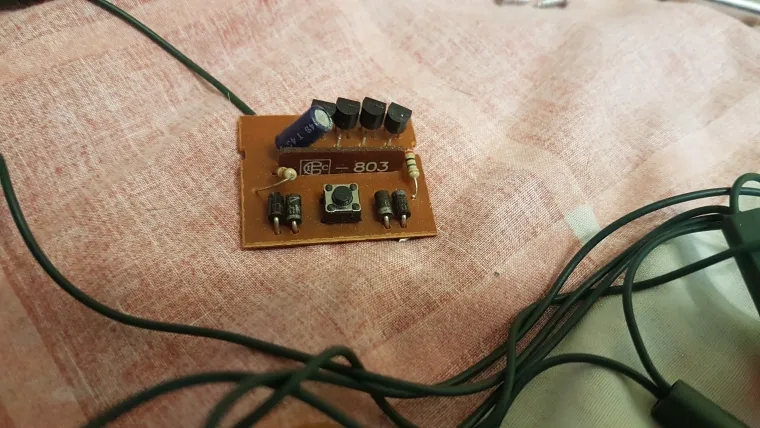

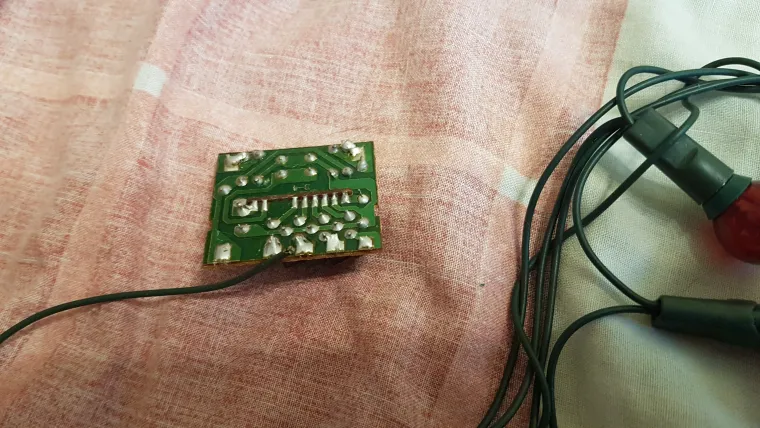

Точно такая же плата, только диодов больше, в отличии от той гирлянды, в этой на диодах сделан диодный мост. Получается качество на одну ступеньку между подвалом и лестницей на третьесортный брендовый хлам выше:) Припаиваю все провода на место....и вы не поверите, я снова забыл снять на фото или видео весь процесс пайки, ну все, обещаю и клянусь лампочками с этой гирлянды, в следующий раз такого не будет. После запайки включаем в розетку и что мы видим, заработала только цепь с красными лампочками и все, и то они там далее некоторые перепутаны с зелеными и синими. Я не придумал ничего лучше, чем закоротить места, где отсутствовали либо были разбиты лампочки и вышло, заработал уже и зеленый цвет. После долгой возни заработал и желтый, но пропал красный.... вместе с тем я наводил порядок и расставлял лампочки как надо, в итоге вышло следующее: Все четыре цепи заработали, но оказалось в негорящих было по несколько неисправных лампочек, по 3-4 в каждой цепи(включая вообще отсутствующие и разбитые). Пепегоревшие или встряхнутые лампочки(я не знаю, почему они вышли из строя, потому может быть и то и то) ушли в короткое замыкание, тем самым позволили цепи продолжить работать. Вот так это по итогу выглядело, все нерабочее я переставил в конец цепи:

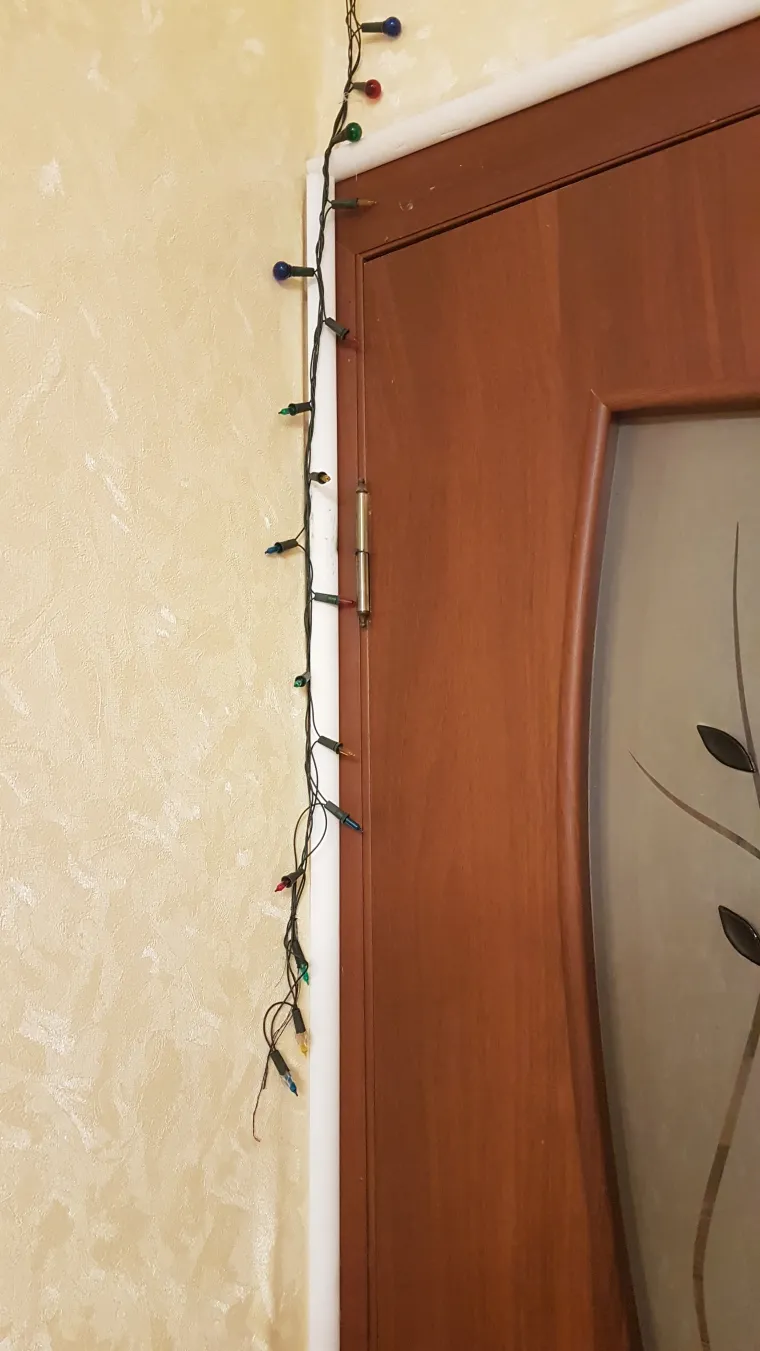

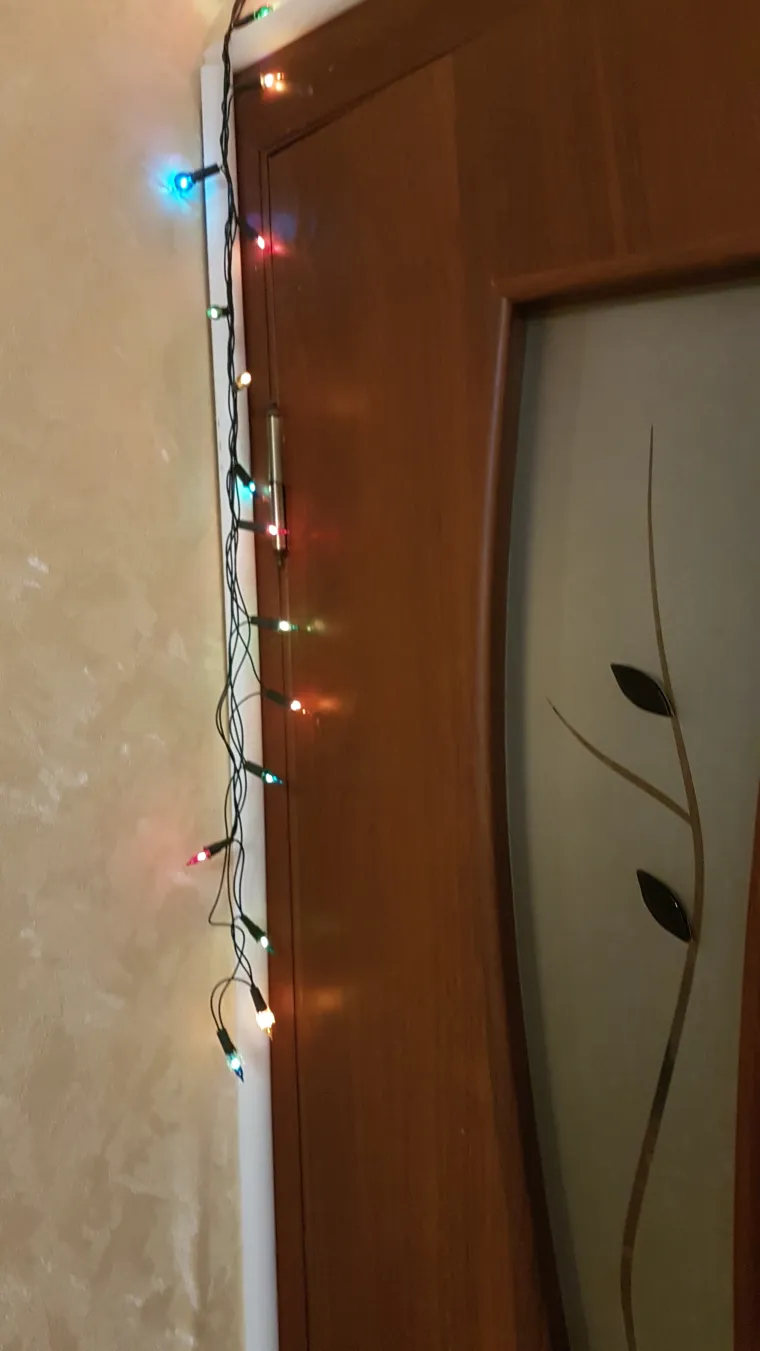

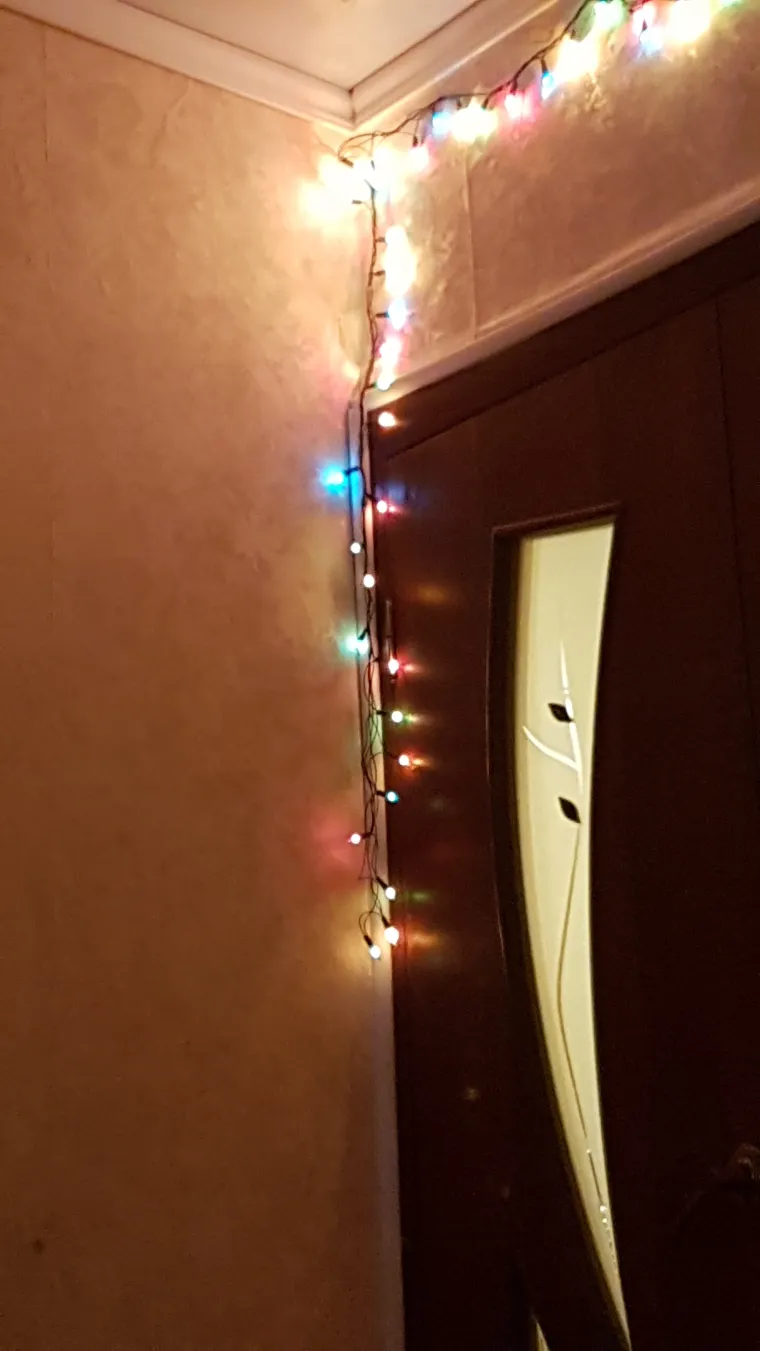

Потом я и зеленые лампочки получше поставил, таким образом вышел полностью нерабочий конец гирлянды, исходя из этого я придумал как её повесить, чтобы спрятать за дверью этот кусочек гирлянды:) Однако мне не давала покоя мысль, что остальные лампочки тоже могут перегореть из за того, что на них идет напряжение выше из за других, ушедших в КЗ. Ну в общем то гирлянда отремонтирована и готова к установке:

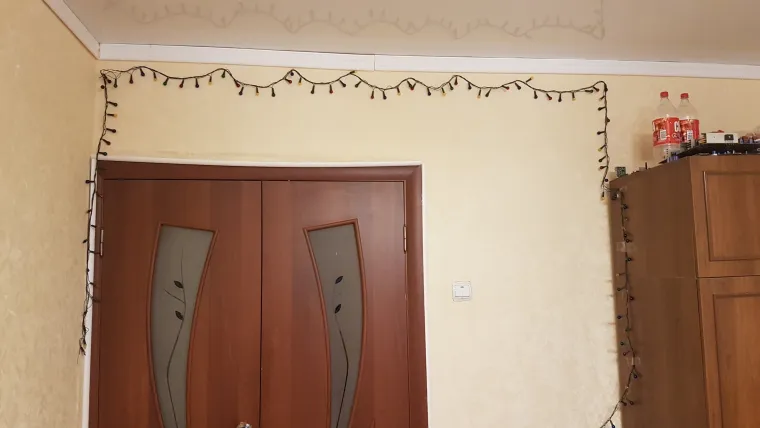

И так, установить я её решил над дверью, вышло вот так:
https://youtu.be/TnqOvwXIB-Q
В итоге моя комната была прекрасно украшена благодаря тому, что гирлянды не выбросили, а выложили на авито:) Я их спас и они теперь радуют меня каждый день!!! https://youtu.be/4U8JUbpYyoU
И так, все таки часть гирлянды надо доделать, часть не работает, лампочки перегружены, это не дает мне спокойно использовать гирлянду и дожигать остальные лампочки... И вот, 31 декабря при распаковке гирлянд я выяснил, что одна из них пожароопасная, но лампочки там хорошие.... И так, попробуем:

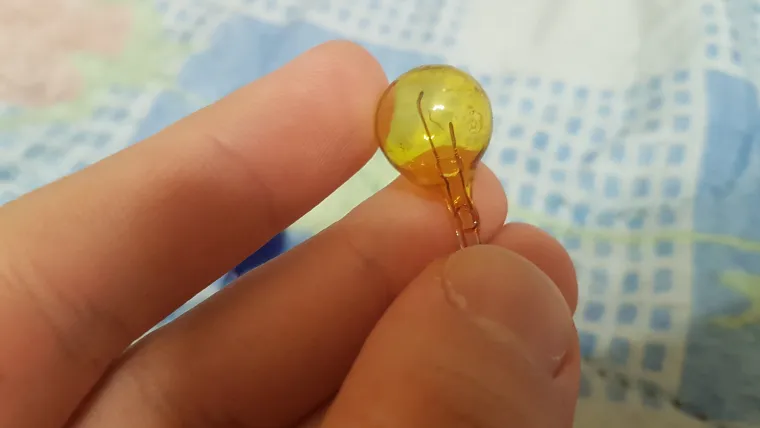

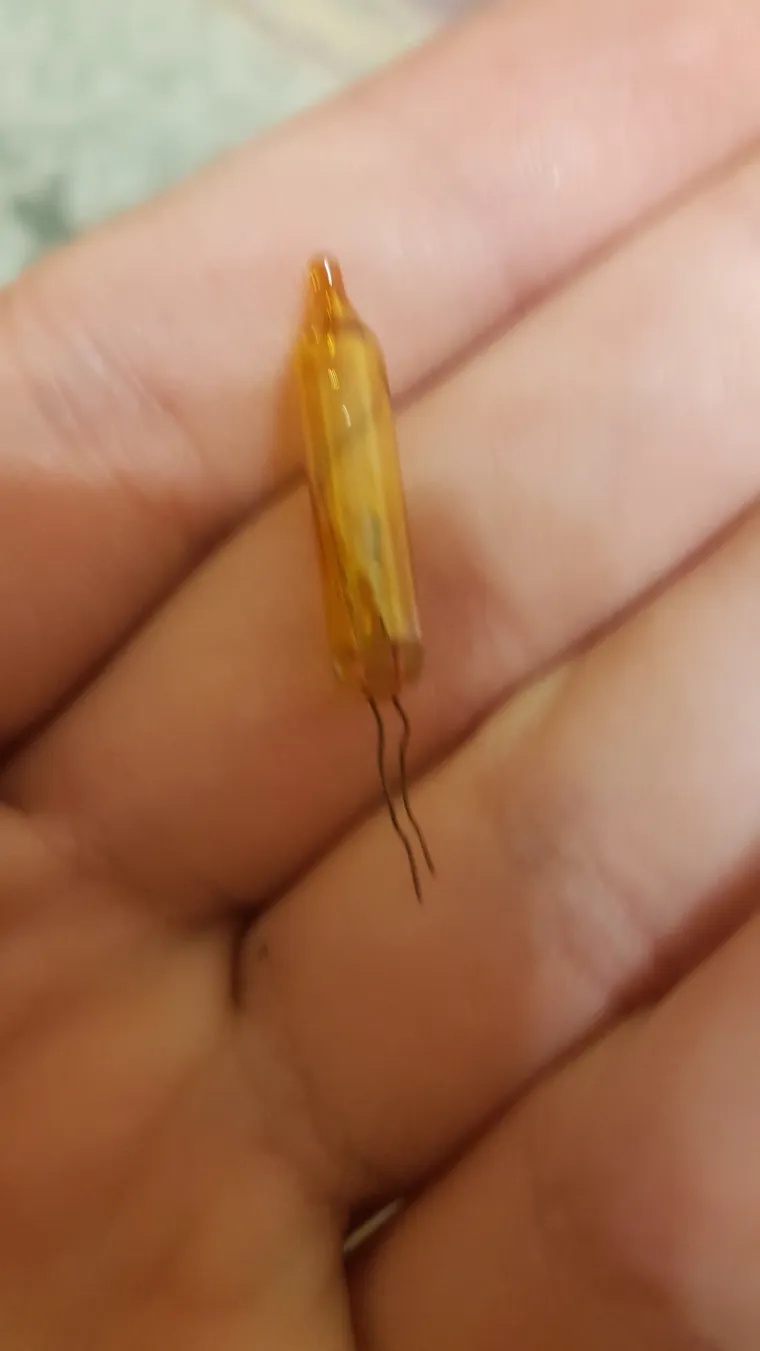

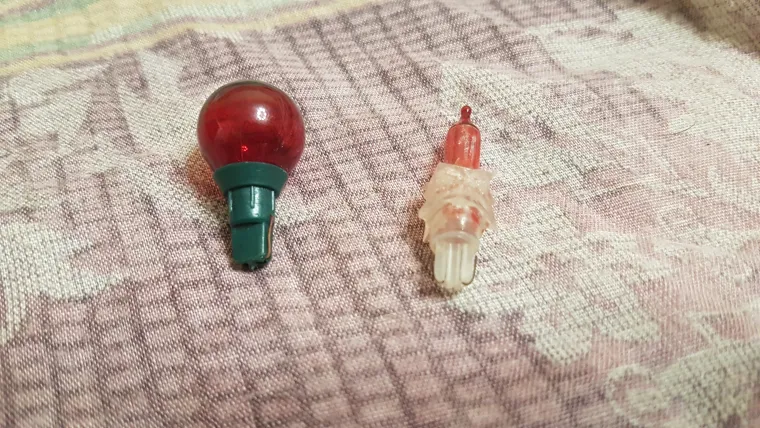

По итогу вышли вот такие лампочки, цоколя я взял от этой гирлянды, те ведь оплавлены(на фото видно)

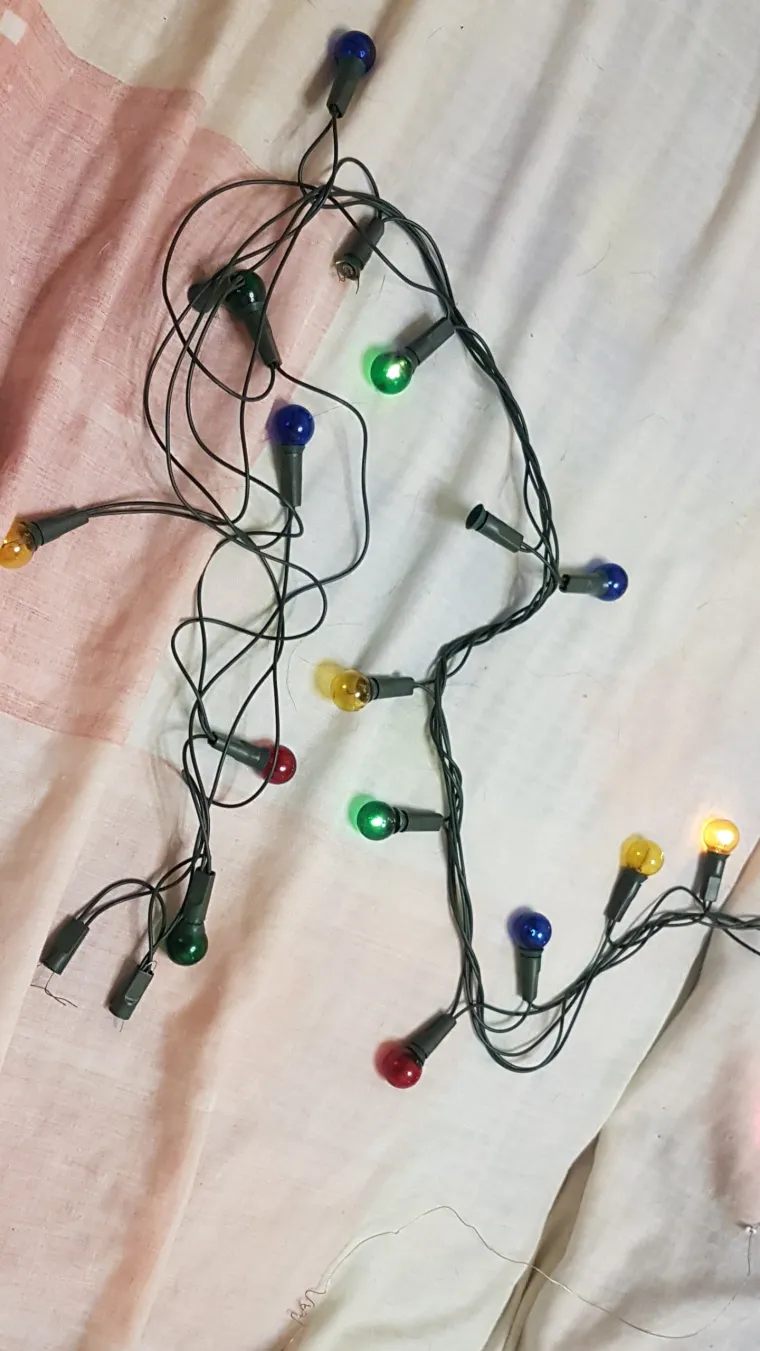

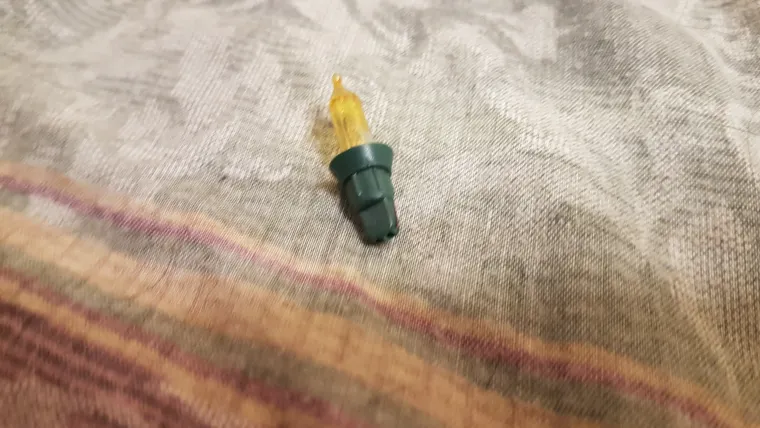

По итогу вышел вот такой вот франкенштейн:
Главное что оно работает, но те лампочки не совсем хорошо подходят к этой гирлянде и пожалуй тускнее...

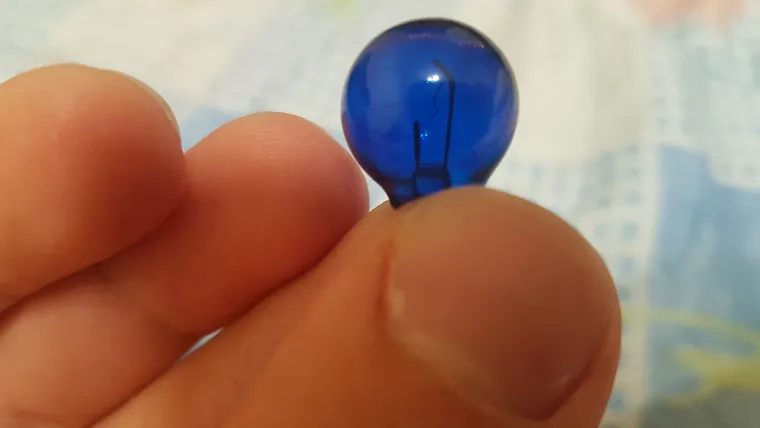

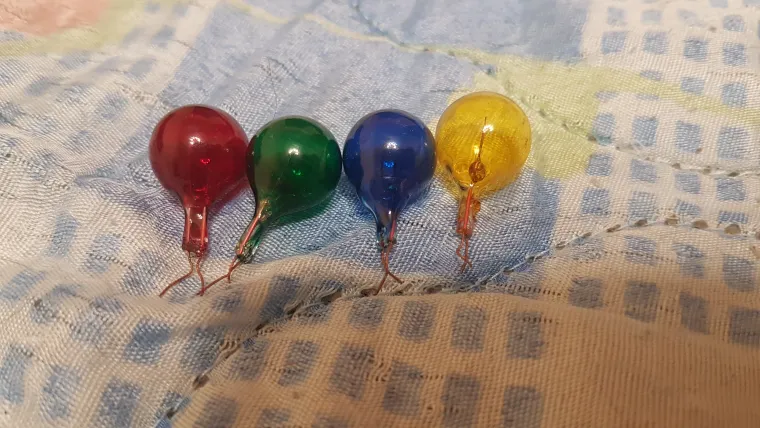

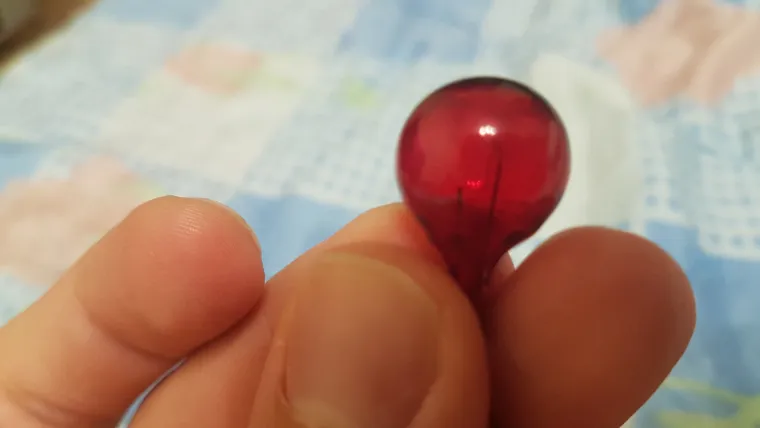

Увы, 9 красивых цветных лампочек отправятся на помойку, они не разбиты, они просто перегорели или их встряхнули предыдущие владельцы, нить накаливания у них оборвана, жалко прям:((( Вот так они выглядят:
В общем то, не смотря на этот вот колхоз:

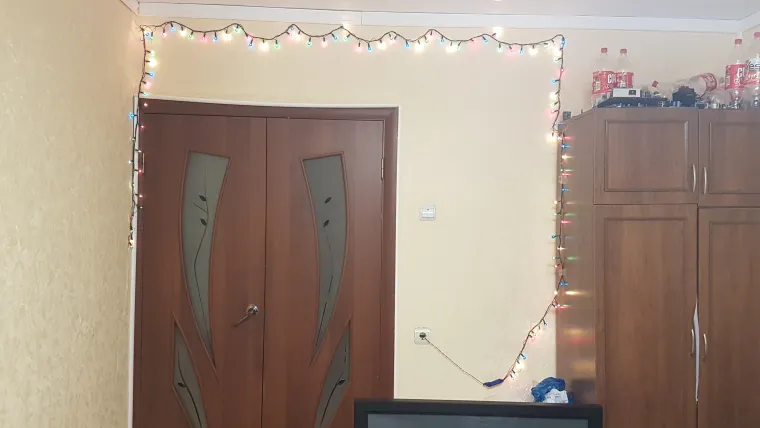

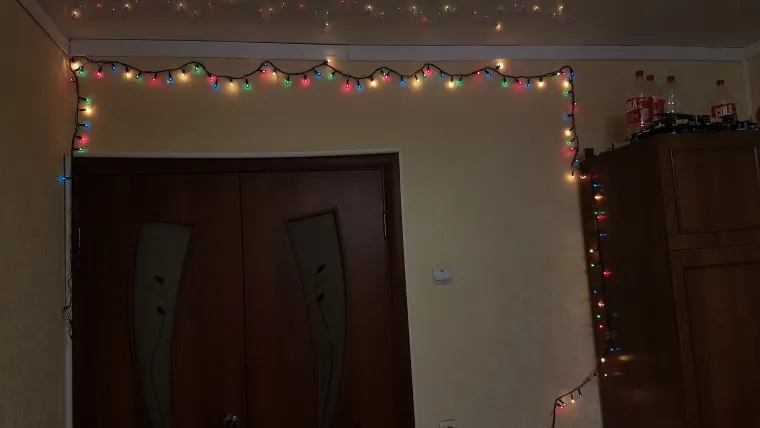

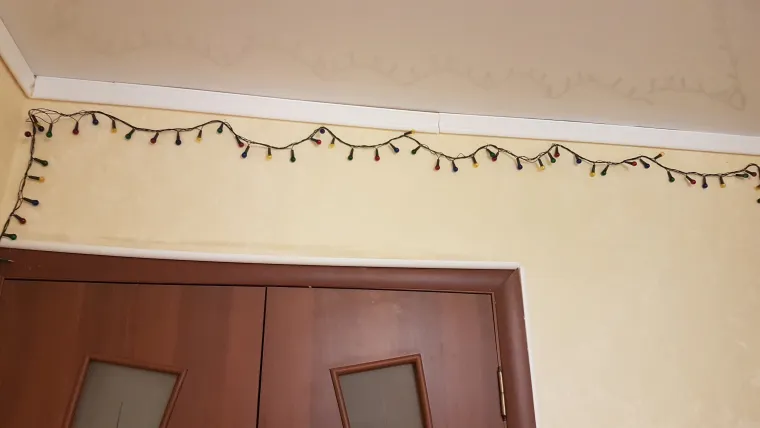

У меня получилось полностью восстановить эту замечательную гирлянду и она теперь радует своим светом меня каждый день, да и даже когда она выключена, она шикарна:

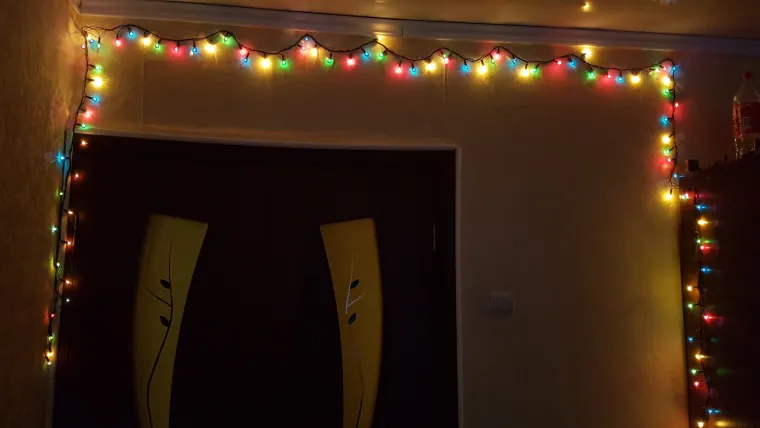

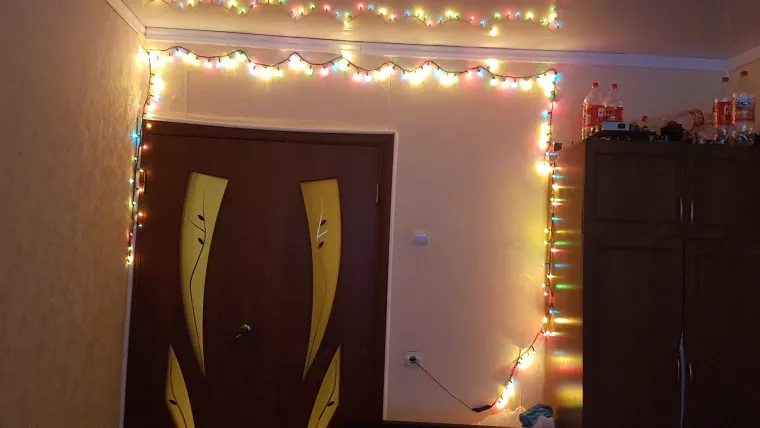

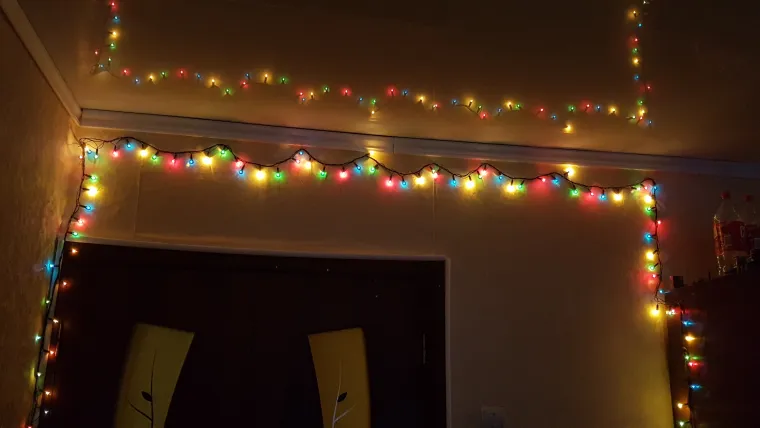

А когда включена - вообще супер:)
Без света она служит теперь как ночник, как свет для просмотра телевизора, для этого я включаю её в режим постоянного свечения:
В общем такой сегодня был обзор, спасибо за внимание, что Вы думаете насчет этой гирлянды и обзора на неё - пишите в комментарии, мне будет интересно почитать:)
Интересно, а можно ли такую гирлянду подключить к более современному контроллеру для интересных эффектов? Спасибо за обзор!
@ALEXLED сказал :
Удивительно, что их еще зачем-то хранят, но потом все равно выкидывают или отдают даром…
Топовая когда-то…
А мне почему-то обидно за предыдущих «пользователей» данной гирлянды… Ведь провода у них могли оторваться в самом начале…
А какая гирлянда сильнее пульсирует? В предыдущей гирлянде мостика не было. А что там в качестве вентилей использовалось? Тиристоры или симисторы? А здесь что используется?
Но при этом ток в остальных лампочках поднялся… Как быть со сроком службы? А тиристоры выдержат?
Вот Вот…
Ничего, зато режим более «бережный» для лампочек…
Здорово!
А в каком режиме вы предпочитаете использовать гирлянду?
Вам спасибо! Мне интерсны схемотехнические отличия этой гирлянды от предыдущей… Тиристоры-симисторы везде используются одни и те же или разные? Спасибо!
@akukushkin1 думаю - можно, главное найти такой контроллер, который сможет 4 канала 220 вольт регулировать. И конечно с запасом по току, хотя бы чтобы он выдерживал 1А.
@Схемотехник да мне кажется эту гирлянду немало использовали, лампочки все таки не за один день вышли из строя, мне вообще кажется, что они от старости перегорели:) Может она вообще в этом году только сломалась, потому и отдали. Ну и хорошо, что такая замечательная вещь обрела нового хозяина, а не отправилась в мусорный бак, лучше когда вещь не пропадает зря, не так ли? Да, она и сейчас помоему ТОП, даже более чем ТОП, уже 20 дней каждый день пользуюсь и ничего пока не ломалось, только одну замененную лампочку-сосульку я уже разбил и заменил тут же))) В каком смысле Вам обидно за предыдущих владельцев гирлянды? В том, что в начале эксплуатации или в том, что они могли получить удар током из за обрыва сетевых проводов 230 вольт? Сильнее пульсирует гирлянда из прошлого обзора, она прям выражено пульсирует, а эта наоборот - вообще не пульсирует, лампочки накаливания сами сглаживают пульсации:) Тиристоры, здесь также используются тиристоры, ну а как иначе в китайских гирляндах, маркировку к сожалению я не посмотрел, но мне кажется они будут мощнее, чем в предыдущей гирлянде, эта гирлянда ведь сама по себе мощнее раза в 2 минимум. Яркая очень. Кстати, о тиристорах то я совсем не думал, когда думал о перегрузке на лампочках:) Я использую её во всех 8 режимах, под настроение. В основном в режиме постепенной смены разных режимов(это тот, когда только включаем гирлянду в розетку и не нажимаем кнопочку, у всех китайских гирлянд это стандарт) Ну и в режиме быстрого мигания когда музыку слушаю, а когда смотрю фильмы или лежу отдыхаю просто в режим постоянного свечения включаю. Тиристоры используются по идее разные, ведь мощность разная, а они что там что там явно стоят на максимум, с запредельным режимом работы, как любят это делать китайцы. Контроллер кстати ощутимо нагревается после суток работы...
@ALEXLED сказал :
да в таком режиме, очень хорошо успокаивает...
@Схемотехник да, светит эта гирлянда по сей день, ни одна лампочка не перегорела. Никогда не выключаю её, все время светится. Красота!!
